Kit de parabrisas de vidro e limpa parabrisas

1. Estacione a máquina numa superfície nivelada.

2. Mova a alavanca da transmissão para a posição P (estacionar).

3. Desligue o motor e retire a chave.

Peças necessárias para este passo:

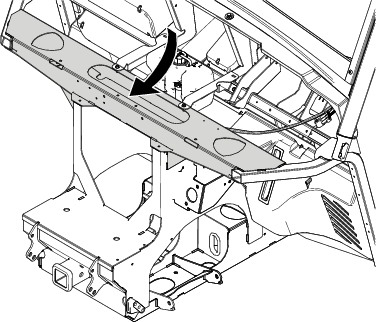

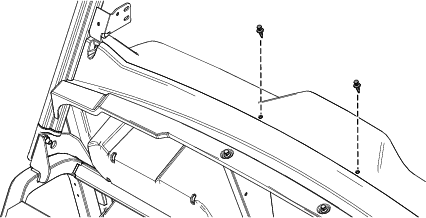

1. Retire os dois rebites plásticos do painel de instrumentos (Figura 1).



   Figura 1

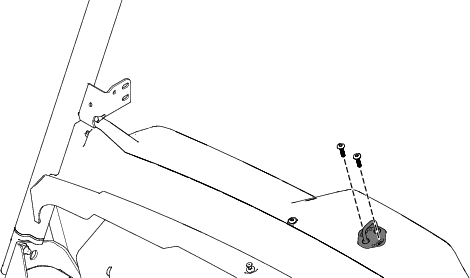

2. Utilizando o suporte de montagem do trinco como modelo, marque e faça dois furos (5/16 pol.) no painel de instrumentos (Figura 2).



   Figura 2

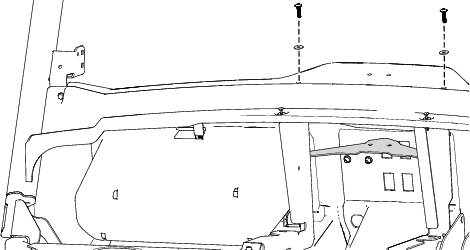

3. Prenda o suporte de montagem do trinco ao painel usando dois parafusos de cabeça Torx (M6 x 25 mm) e duas anilhas (6 mm), como se mostra na Figura 3

4. Aperte os dois parafusos de cabeça torx com 10,2 a 4,5 N·m.



   Figura 3

5. Fixe sem apertar o trinco no painel utilizando 2 parafusos de cabeça torx (M8 x 25 mm), como se mostra na Figura 4.

   Não aperte os parafusos nesta altura.



   Figura 4

Peças necessárias para este passo:

Important: São necessárias duas pessoas para instalar o parabrisas.

1. Alinhe o para-brisas com a abertura na máquina.

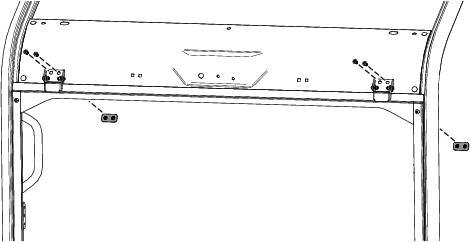

2. Fixe sem apertar o parabrisas utilizando duas placas de porca (8 mm) e quatro parafusos de cabeça de tremoço (M8 x 20 mm) como se mostra na Figura 5.

   Assegure-se de que o parabrisas está nivelado de cada lado do ROPS ao instalar os fixadores.



   Figura 5

3. Quando o parabrisas está nivelado com o ROPS, aperte os quatro parafusos de cabeça de botão (M8 x 20 mm) com 26 N∙m.

Peças necessárias para este passo:

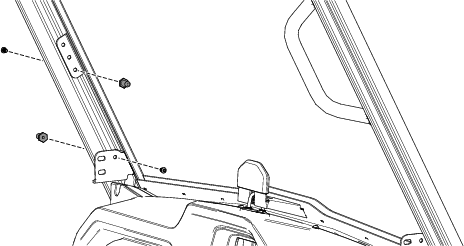

1. Prenda um suporte de montagem na estrutura do parabrisas direito utilizando um parafuso de cabeça de tremoço (M6 x 10 mm) como se mostra na Figura 6.

   Note: Recomenda-se a utilização do furo inferior na estrutura do parabrisas.

2. Prenda um suporte de montagem no suporte direito do trinco da porta utilizando um parafuso de cabeça de tremoço (M6 x 10 mm) como se mostra na Figura 6.

3. Repita os passos 1 e 2 para o outro lado.

4. Aperte os quatro parafusos de cabeça de tremoço (M6 x 10 mm) com uma força de 11 N∙m.



   Figura 6

5. Prenda as duas molas a gás nos suportes de montagem (Figura 7).

   Certifique-se de que orienta a mola a gás como se mostra na Figura 7.



   Figura 7

   Visão alargada mostrada

   1. Estrutura do parabrisas
   2. Haste do êmbolo
   3. Suporte do ROPS

1. Se necessário, ajuste o trinco, e certifique-se de que o parabrisas tranca corretamente.

2. Aperte os dois parafusos de cabeça Torx (M6 x 25 mm) com uma força de 11 N∙m.

Peças necessárias para este passo:

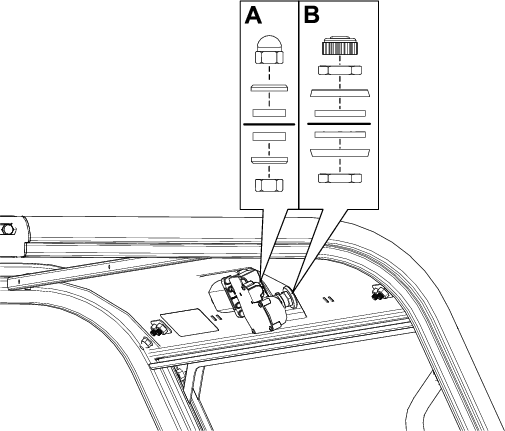

1. Fixe o motor do parabrisas na travessa frontal do ROPS usando os fixadores fornecidos com o motor (Figura 8).

   A caixa A representa os fixadores necessários para fixar a caixa do motor do limpa parabrisas. A caixa B representa os fixadores necessários para fixar a caixa do motor do limpa parabrisas.

   A travessa é mostrada como uma linha sólida e preta nas caixas A e B de Figura 8.



   Figura 8

2. Fixe a união do anteparo na travessa frontal do ROPS usando a anilha e a porca incluídas com a união (Figura 9).

   Aperte a porca à mão.



   Figura 9

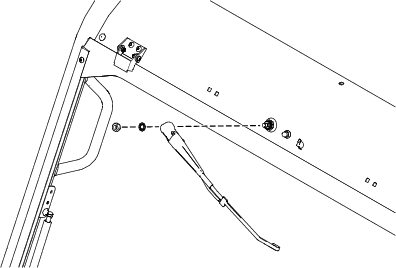

3. Enquanto segura a extremidade do braço do limpa parabrisas com um pano, prenda o braço do limpa parabrisas ao motor usando a porca e a anilha de bloqueio do conjunto do motor (Figura 10).



   Figura 10

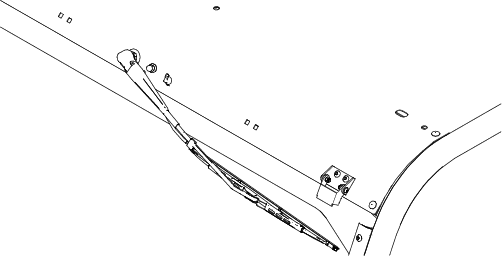

4. Prenda a lâmina do limpa parabrisas ao braço do limpa parabrisas (Figura 11).



   Figura 11

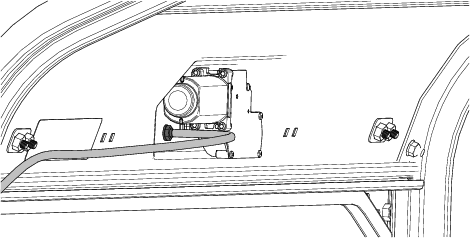

5. Instale a linha do tubo no braço do limpa parabrisas na união do anteparo (Figura 12).



   Figura 12

6. Instale a calha da cablagem e encaminhe o tubo do limpa parabrisas através da calha da cablagem; consulte o procedimento Instalação da calha de cablagem das Instruções de instalação do kit da consola superior (modelo 08130).

7. Fixe o tubo do limpa parabrisas na união do anteparo (Figura 13).



   Figura 13

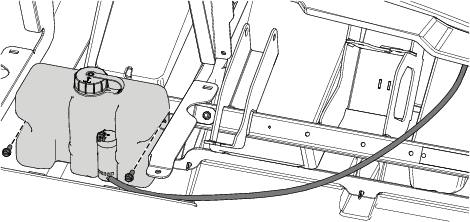

8. Prenda o recipiente do líquido de lavagem à montagem da coluna da estrutura frontal utilizando os dois parafusos de cabeça de anilha sextavada (¼ pol. x ⅝ pol) como se mostra na Figura 14.

9. Instale o tubo do limpa parabrisas ao recipiente do líquido de lavagem (Figura 14).



   Figura 14

10. Ligue o conector de cablagem da máquina rotulado (Bomba do líquido de lavagem) ao recipiente do líquido de lavagem.

    Encontra o conector de cablagem por baixo da torre do amortecedor da estrutura dianteira (Figura 15).



    Figura 15

11. Encha o recipiente do líquido de lavagem com o líquido de lavagem de limpa parabrisas compatível com o clima.

Peças necessárias para este passo:

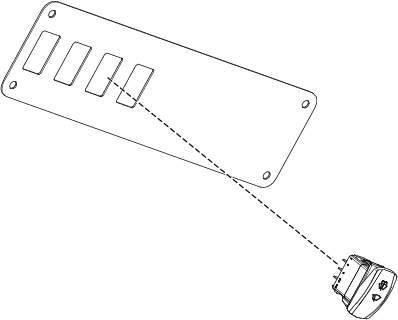

1. Instale o interruptor na abertura do suporte do interruptor da consola (Figura 16) a partir do kit da consola superior (modelo 08130).



   Figura 16

2. Fixe o suporte do interruptor da consola e as três fichas restantes; consulte as Instruções de instalação do kit da consola superior (modelo 08130).

3. Ligue o interruptor ao conector de cablagem do kit de consola superior rotulado (INTERRUPTOR DO LIMPA PARABRISAS); consulte o procedimento Encaminhar o cinto de segurança e Instalação da luz da cúpula nas Instruções de instalação do kit da consola superior (modelo 08130).

Posição para baixo – limpa parabrisas desligado

Posição intermédia – funcionamento contínuo do limpa parabrisas

Posição para cima – pulverizar fluido do lavagem momentaneamente a pedido
