Bastidor de elevación delantera

1. Aparque la máquina en una superficie nivelada.

2. Baje los accesorios/aperos.

3. Accione el freno de estacionamiento.

4. Apague el motor y retire la llave.

1. Eleve la parte trasera de la máquina y coloque gatos debajo de los puntos de montaje de los motores de las ruedas traseras.

2. Retire la rueda trasera derecha.

3. Retire las 4 arandelas y pernos que sujetan el panel de control a la consola (Figura 1).

4. Desenchufe el cable del horímetro.

5. Retire el panel de control (Figura 1).

6. Retire los 3 pernos que sujetan la consola al bastidor (Figura 1). Retire la consola levantando con cuidado el borde inferior de la consola alrededor del soporte y deslizándola hacia arriba, más allá de la palanca de freno.



   Figura 1

   1. Panel de control
   2. Consola
   3. Ubicación de los pernos de montaje de la consola

7. Retire los 4 pernos que sujetan la cubierta de la rueda derecha al bastidor y retire la cubierta (Figura 2).



   Figura 2

   1. Cubierta de la rueda derecha

8. Desconecte y retire la cubierta central del bastidor (Figura 3).



   Figura 3

   1. Cubierta central

1. Localice el tubo hidráulico que va desde el enfriador de aceite a la válvula de elevación existente (Figura 4).

2. Retire las fijaciones y la abrazadera que sujetan los tubos hidráulicos al bastidor.

3. Desconecte y retire el tubo hidráulico del enfriador de aceite y de la válvula de elevación (Figura 4 y Figura 6).

   Note: Puede desechar este tubo hidráulico.

   Note: Para minimizar la pérdida de aceite al retirar el tubo hidráulico, tenga preparado la manguera nueva o tapone el conector del enfriador usando uno de los tapones de transporte que se retiraron del conjunto del tubo, Pieza N.º 108–8447 (Figura 19).



   Figura 4

   1. Enfriador de aceite
   2. Tubo hidráulico

4. Sujete el tubo hidráulico restante al bastidor con la abrazadera y las fijaciones que se retiraron anteriormente.

5. Para instalar este kit en una máquina Modelo 08745, haga lo siguiente:

   1. Retire los 3 pernos y tuercas que sujetan la válvula de elevación existente al bastidor, y sepárela del bastidor para poder retirar el acoplamiento en T (340-94), como se muestra en la Figura 5.

   2. Desconecte el tubo hidráulico (108-8415) del acoplamiento de 90° (340-77) en el lado izquierdo de la válvula de elevación existente.

   3. Desconecte la manguera hidráulica (144-1367) del acoplamiento en T (340-94), como se muestra en la Figura 6.

   4. Afloje el acoplamiento en T (340-94) del lado derecho de la válvula de elevación existente.

   5. Retire el acoplamiento en T (340-94) de la válvula existente y guárdelo para su instalación posterior.



      Figura 5

      1. Retire estos pernos y tuercas.
      2. Desconecte este tubo hidráulico (108-8415) del acoplamiento de 90°.


      Figura 6

      1. Desconecte esta manguera hidráulica (144-1367) del acoplamiento en T.
      2. Desconecte este acoplamiento en T (340-94) de la válvula existente.
      3. Desconecte y deseche este tubo hidráulico que está conectado al acoplamiento en T.

Piezas necesarias en este paso:

1. Enrosque ambos acoplamientos de 90° y los 2 acoplamientos hidráulicos rectos en la válvula de elevación nueva, como se muestra en la Figura 7.

   Important: No apriete todavía los acoplamientos de 90°. Asegúrese de que todas las juntas tóricas están lubricadas y colocadas correctamente en los acoplamientos antes de la instalación.



   Figura 7

   1. Acoplamiento recto
   2. Acoplamiento de 90°
   3. Válvula de elevación

2. Monte el conjunto de la válvula, el soporte del pivote y la chapa de la válvula al bastidor con 3 pernos (¼" × 3") y 3 contratuercas (Figura 8). Posicione la chapa de la válvula contra la parte delantera del travesaño del bastidor mientras realiza de montaje, y apriete las fijaciones a 10-12 N·m.

   Note: La instalación de la válvula es muy parecida a la de la válvula existente, ya instalada.

3. Monte provisionalmente la palanca de pivote en el actuador de la válvula y en el eslabón de unión con 2 pernos (N.º 10 × 1¼") y 2 contratuercas (Figura 8).

   Note: No apriete todavía las fijaciones.

   Note: Monte el eslabón de unión en el orificio trasero del pivote.



   Figura 8

   1. Conjunto de válvula
   2. Soporte de giro
   3. Chapa de la válvula
   4. Eslabón de unión
   5. Pivote
   6. Palanca

Piezas necesarias en este paso:

1. Enrosque un acoplamiento de 90° en la válvula de elevación existente de donde se retiró el acoplamiento en T.

   Important: Apriete solamente los acoplamientos rectos en este momento. Asegúrese de que todas las juntas tóricas están lubricadas y colocadas correctamente en los acoplamientos antes de la instalación.



   Figura 9

   1. Acoplamiento recto
   2. Acoplamiento de 90°
   3. Válvula de elevación
   4. Acoplamiento en T

2. Instale la válvula de elevación existente con las fijaciones que se retiraron anteriormente, y apriete las fijaciones a 10-12 N·m.

3. Enrosque un acoplamiento de 90°, los 2 acoplamientos hidráulicos rectos y el acoplamiento en T que se retiró de la válvula existente en Preparación para la instalación de los componentes hidráulicos en la válvula de elevación nueva, como se muestra en la Figura 9.

4. Monte el conjunto de la válvula, el soporte del pivote y la chapa de la válvula al bastidor con 3 pernos (¼" × 3") y 3 contratuercas (Figura 10). Posicione la chapa de la válvula contra la parte delantera del travesaño del bastidor mientras realiza de montaje, y apriete las fijaciones a 10-12 N·m.

   Note: La instalación de la válvula es muy parecida a la de la válvula que ya está instalada.

5. Monte provisionalmente la palanca de pivote en el actuador de la válvula y en el eslabón de unión con 2 pernos (N.º 10 × 1¼") y 2 contratuercas (Figura 10).

   Note: No apriete todavía las fijaciones.

   Note: Monte el eslabón de unión en el orificio trasero del pivote.



   Figura 10

   1. Conjunto de válvula
   2. Soporte de giro
   3. Chapa de la válvula
   4. Eslabón de unión
   5. Pivote
   6. Palanca

Piezas necesarias en este paso:

1. Monte provisionalmente la placa lateral derecha en el lado derecho de la horquilla de la rueda giratoria con 2 pernos (½" × 2") y contratuercas, como se muestra en la Figura 11.

   Note: No apriete todavía las fijaciones.

2. Repita este procedimiento con la placa lateral izquierda (Figura 11).

3. Eleve la parte delantera de la máquina hasta que la rueda delantera no toque el suelo.

4. Retire y deseche los 2 pernos que sujetan la parte delantera del pivote de dirección a la parte superior de la horquilla de la rueda giratoria (Figura 11).

5. Usando los orificios de montaje de la horquilla de la rueda y del pivote de dirección, monte el soporte del bastidor de enganche en la parte inferior de la horquilla de la rueda con 2 pernos (½" × 1¾"); consulte la Figura 11.

   Note: Puede ser necesario desinflar parcialmente el neumático para tener espacio suficiente. La manguera hidráulica del motor de la rueda no debe descansar sobre el soporte del bastidor de enganche.



   Figura 11

   1. Placa lateral derecha
   2. Placa lateral izquierda
   3. Pivote de dirección
   4. Soporte del bastidor de enganche

Piezas necesarias en este paso:

1. Baje la máquina hasta que la rueda delantera esté sobre el suelo.

2. Sujete el tubo del brazo de empuje a la placa adaptadora con 2 conjuntos de pasador, y sujete los conjuntos de pasador a las placas adaptadoras con 2 tornillos autorroscantes.

   Note: Coloque los componentes tal y como se muestra en la Figura 12.



   Figura 12

   1. Tubo del brazo de empuje
   2. Placa adaptadora
   3. Pasador
   4. Tornillo autorroscante

3. Introduzca un pasador de cilindro en el tubo de cada brazo de empuje como se muestra en la Figura 13.

4. Introduzca los tubos de los brazos de empuje en las placas laterales derecha e izquierda, alineando las guías de los pasadores de cilindro con los orificios de las placas laterales (Figura 13).

   Note: Si no es posible colocar los tubos de los brazos de empuje alrededor de las placas laterales, afloje las tuercas que sujetan las placas laterales a la horquilla de la rueda.

5. Monte un pasador de cilindro en cada placa lateral con un perno (⅝" × 1½") y una arandela (1,68" DE × 0,65" DI), como se muestra en la Figura 13.

   Note: Apriete los pernos a 203 N·m.



   Figura 13

   1. Pasador de cilindro
   2. Tubo del brazo de empuje

6. Monte la parte superior del bastidor de enganche en el soporte del bastidor de enganche con 2 pernos (⅜" × 2") y tuercas (Figura 14).

7. Monte los tubos del bastidor de enganche en las placas laterales con pernos (⅜" × 1½") y tuercas (Figura 14), y apriete las fijaciones.



   Figura 14

   1. Soporte del bastidor de enganche
   2. Bastidor de enganche
   3. Tubo del bastidor de enganche

8. Sujete el adaptador del bastidor al bastidor de enganche con un tubo, un pasador y una chaveta (Figura 15).



   Figura 15

   1. Adaptador del bastidor
   2. Tubo
   3. Pasador con engrasador


   Figura 16

   Important: Asegúrese de que las mangueras existentes pasan por encima de la guía, como se muestra en la Figura 16.

Piezas necesarias en este paso:

1. Enrosque un acoplamiento de 90° en el orificio superior del cilindro hidráulico. Posicione el acoplamiento como se muestra en la Figura 17.

   Note: Asegúrese de que todas las juntas tóricas están lubricadas y colocadas correctamente en los acoplamientos antes de la instalación.

   Note: Para evitar contaminar los acoplamientos o las mangueras hidráulicas, no retire los tapones de los acoplamientos o las mangueras hasta el momento de la instalación.

2. Enrosque un acoplamiento de 45° en el orificio inferior del cilindro hidráulico. Posicione el acoplamiento como se muestra en la Figura 17.



   Figura 17

   1. Cilindro hidráulico
   2. Acoplamiento de 90°
   3. Acoplamiento de 45°
   4. Tapón (⅛")

3. Monte la parte superior del cilindro hidráulico en el espárrago de la placa lateral derecha con un anillo de retención (Figura 18).

   Note: Oriente el cilindro hidráulico con los orificios hacia adelante.



   Figura 18

   1. Anillo de retención
   2. Cilindro hidráulico
   3. Espárrago (de la placa lateral)
   4. Abrazadera del brazo de empuje
   5. Pasador

4. Monte el émbolo del cilindro en la abrazadera del brazo de empuje con un pasador y 2 anillos de retención (Figura 18).

Piezas necesarias en este paso:

1. Conecte el conjunto del tubo (Pieza N.º 108-8447) al acoplamiento de 90° del lateral izquierdo de la válvula nueva, y al acoplamiento libre de la válvula de elevación existente (Figura 19).

2. Conecte el extremo de 45° de la manguera hidráulica (Pieza N° 108-8449) al acoplamiento de 90° del lado derecho de la válvula, y el extremo recto de la manguera al acoplamiento libre del enfriador de aceite (Figura 19). Consulte la Figura 20 y la Figura 21 para ver el enrutado de la manguera.

3. Monte el portamangueras de alambre en el tubo izquierdo del bastidor con 2 tornillos autorroscantes (5/16" × ¾"); consulte la Figura 19.

4. Conecte el extremo corto de la manguera hidráulica con acoplamiento de 90° (Pieza N° 108-8453) al acoplamiento recto superior de la parte trasera de la válvula. Pase la manguera por el portamangueras de alambre y conecte el extremo recto de la manguera al acoplamiento superior del cilindro hidráulico (Figura 19). Consulte la Figura 20 y la Figura 21 para ver el enrutado de la manguera.

5. Conecte el extremo largo de la manguera hidráulica con acoplamiento de 90° (Pieza N° 108-8454) al acoplamiento recto inferior de la parte trasera de la válvula. Pase la manguera por el portamangueras de alambre y conecte el extremo recto de la manguera al acoplamiento inferior del cilindro hidráulico (Figura 19). Consulte la Figura 20 y la Figura 21 para ver el enrutado de la manguera.

   Important: Asegúrese de que las mangueras están alejadas de componentes puntiagudos o afilados, calientes o móviles.

6. Apriete todas las fijaciones y los acoplamientos.

7. Usando bridas, sujete las mangueras a la máquina en los puntos indicados en la Figura 20 y la Figura 21.

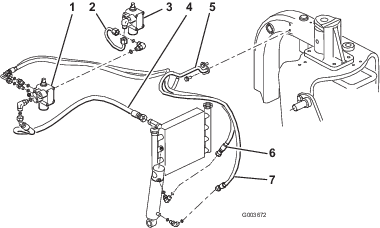

   Figura 19

   Modelo 08705

   1. Válvula nueva
   2. Conjunto del tubo (Pieza N.º 108-8447)
   3. Válvula existente
   4. Manguera hidráulica (Pieza N.º 108-8449)
   5. Portamangueras de alambre
   6. Manguera hidráulica (Pieza N.º 108-8453)
   7. Manguera hidráulica (Pieza N.º 108-8454)

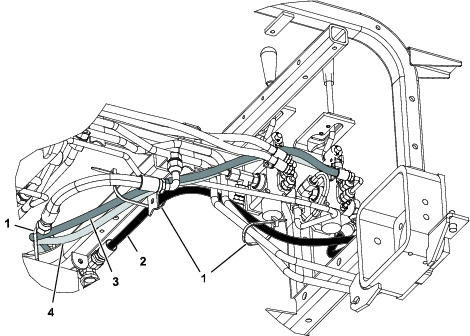

   Figura 20

   Modelo 08705

   1. Brida
   2. Manguera hidráulica (Pieza N.º 108-8449)
   3. Manguera hidráulica (Pieza N.º 108-8453)
   4. Manguera hidráulica (Pieza N.º 108-8454)

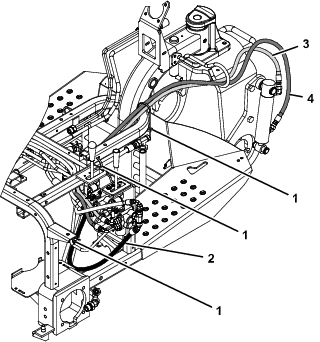

   Figura 21

   Modelo 08705

   1. Brida
   2. Manguera hidráulica (Pieza N.º 108-8449)
   3. Manguera hidráulica (Pieza N.º 108-8453)
   4. Manguera hidráulica (Pieza N.º 108-8454)

Piezas necesarias en este paso:

1. Conecte el conjunto del tubo (Pieza N.º 108-8447) al acoplamiento de 90° del lateral izquierdo de la válvula nueva, y al acoplamiento de 90° que acaba de instalar de la válvula de elevación existente (Figura 22).

2. Conecte el acoplamiento en T con el extremo de 45° de la manguera hidráulica (Pieza N.º 108-8449) al lado abierto del acoplamiento en T del lado derecho de la válvula, y conecte el extremo recto de la manguera al acoplamiento libre del enfriador de aceite (Figura 22). Consulte la Figura 23 y la Figura 24 para ver el enrutado de la manguera.

3. Monte el portamangueras de alambre en el tubo izquierdo del bastidor con 2 tornillos autorroscantes (5/16" × ¾"); consulte la Figura 22.

4. Conecte el extremo corto de la manguera hidráulica con acoplamiento de 90° (Pieza N° 108-8453) al acoplamiento recto superior de la parte trasera de la válvula. Pase la manguera por el portamangueras de alambre y conecte el extremo recto de la manguera al acoplamiento superior del cilindro hidráulico (Figura 22). Consulte la Figura 23 y la Figura 24 para ver el enrutado de la manguera.

5. Conecte el extremo largo de la manguera hidráulica con acoplamiento de 90° (Pieza N° 108-8454) al acoplamiento recto inferior de la parte trasera de la válvula. Pase la manguera por el portamangueras de alambre y conecte el extremo recto de la manguera al acoplamiento inferior del cilindro hidráulico (Figura 22). Consulte la Figura 23 y la Figura 24 para ver el enrutado de la manguera.

6. Conecte la manguera hidráulica (Pieza N.º 144-1367) a la parte superior del acoplamiento en T que acaba de instalar (Pieza N.º 340-94) en el lado derecho de la válvula de elevación nueva.

   Important: Asegúrese de que las mangueras están alejadas de componentes puntiagudos o afilados, calientes o móviles.

7. Apriete todas las fijaciones y los acoplamientos.

8. Usando bridas, sujete las mangueras a la máquina en los puntos indicados en la Figura 23 y la Figura 24.

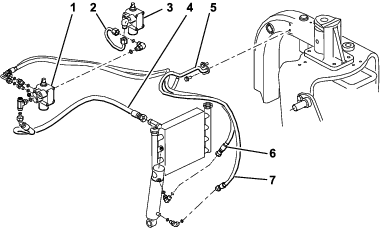

   Figura 22

   Modelo 08745

   1. Válvula nueva
   2. Conjunto del tubo (Pieza N.º 108-8447)
   3. Válvula existente
   4. Manguera hidráulica (Pieza N.º 108-8449)
   5. Portamangueras de alambre
   6. Manguera hidráulica (Pieza N.º 108-8453)
   7. Manguera hidráulica (Pieza N.º 108-8454)

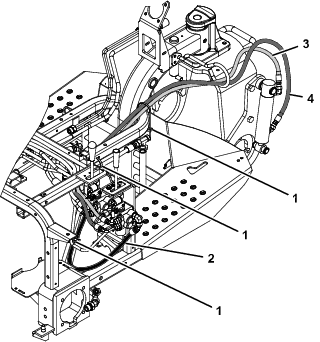

   Figura 23

   Modelo 08745

   1. Brida
   2. Manguera hidráulica (Pieza N.º 108-8449)
   3. Manguera hidráulica (Pieza N.º 108-8453)
   4. Manguera hidráulica (Pieza N.º 108-8454)


   Figura 24

   Modelo 08745

   1. Brida
   2. Manguera hidráulica (Pieza N.º 108-8449)
   3. Manguera hidráulica (Pieza N.º 108-8453)
   4. Manguera hidráulica (Pieza N.º 108-8454)

Piezas necesarias en este paso:

1. Inserte la placa de guía de la palanca por encima de la palanca de elevación y sujétela provisionalmente al bastidor con 2 tornillos con arandela prensada y arandelas (Figura 25).



   Figura 25

   1. Placa de guía de la palanca
   2. Tornillos con arandela prensada

2. Compruebe el nivel de fluido hidráulico y añada más fluido si es necesario.

   Advertencia

   Las fugas de fluido hidráulico bajo presión pueden penetrar en la piel y causar lesiones.

   • Cualquier fluido hidráulico inyectado bajo la piel debe ser eliminado quirúrgicamente en pocas horas por un médico familiarizado con este tipo de lesión. Si no, puede causar gangrena.

   • Mantenga el cuerpo y las manos alejados de las fugas de pequeños orificios, o de boquillas que expulsan fluido hidráulico a alta presión.

   • Utilice un cartón o un papel para buscar fugas hidráulicas.

   • Alivie de manera segura toda presión en el sistema hidráulico antes de realizar trabajo alguno en el sistema hidráulico.

   • Asegúrese de que todas las mangueras y líneas de fluido hidráulicos están en buenas condiciones de uso, y que todos los acoplamientos y conexiones hidráulicos están apretados, antes de aplicar presión al sistema hidráulico.

3. Arranque el motor de la unidad de tracción y compruebe las conexiones de los acoplamientos.

4. Instale la cubierta de la rueda, la cubierta central y la consola.

   Note: No instale el panel de control todavía. Asegúrese de que las cubiertas no obstruyen las mangueras. Enrute las mangueras según sea necesario. Invierta el procedimiento de instalación de las cubiertas detallado en el paso 1.

5. Instale el neumático trasero y retire los bloques de debajo de la parte trasera de la máquina.

6. Apriete las tuercas de las ruedas a 61-75 N·m.

7. Con el motor en marcha y la palanca de elevación en la posición Flotar, desplace la placa de guía de la palanca hasta que el cilindro de elevación pueda ser extendido y retraído con la mano (Figura 25).

   Advertencia

   El motor debe estar en marcha para poder realizar el ajuste final de la placa de trinquete de la palanca de elevación. El contacto con piezas en movimiento o superficies calientes puede causar lesiones personales.

   Mantenga las manos, los pies, la cara y otras partes del cuerpo alejados de las piezas en movimiento, el tubo de escape y otras superficies calientes.

8. Apriete ambos tornillos de montaje de la placa de guía de la palanca de elevación para afianzar el ajuste (Figura 25).

9. Retire el horímetro del panel de control antiguo e instálelo en el panel de control nuevo.

10. Instale el panel de control nuevo y conecte el cable al horímetro.

11. Sujete el panel de control con las fijaciones que se retiraron anteriormente (Figura 26).



    Figura 26

    1. Pomo
    2. Panel de control

12. Instale el pomo sobre la palanca de elevación (Figura 26).

13. Engrase el bastidor de elevación delantera; consulte Engrase del bastidor de elevación.

14. Compruebe el nivel de fluido hidráulico y añada más fluido si es necesario.

Piezas necesarias en este paso:

1. Lea la documentación.

2. Guarde la documentación en un lugar seguro.

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o visite www.Toro.com para obtener una lista de todos los accesorios y aperos homologados.

• El bastidor de elevación delantera está diseñado para aceptar únicamente algunos accesorios determinados. No intente instalar un accesorio de montaje trasero en el bastidor de elevación delantera porque puede dañar la máquina.

• Para bajar el bastidor de elevación delantera, empuje la palanca de elevación hacia adelante.

• Para dejar el bastidor de elevación delantera en posición de flotación, empuje la palanca de elevación hacia adelante y hacia el lado hasta engancharla.

• Para elevar el bastidor de elevación delantera, empuje la palanca de elevación hacia atrás.

• Familiarícese con la operación segura del equipo, los controles del operador y las señales de seguridad.

• Mantenga las manos y los pies alejados de las piezas en movimiento y las superficies calientes.

El bastidor de elevación delantera tiene 5 engrasadores (Figura 27) que deben lubricarse regularmente con grasa de litio de propósito general N.º 2. Si la máquina se utiliza en condiciones normales, lubrique todos los cojinetes y casquillos cada 100 horas de operación. Lubrique los cojinetes y casquillos inmediatamente después de cada lavado, aunque no corresponda a uno de los intervalos citados.

Figura 27
