ชุดมิเตอร์นับชั่วโมงแบบไร้สาย

1. จอดเครื่องตัดหญ้าบนพื้นราบ

2. ดึงเบรกมือ

3. ดับเครื่องยนต์

4. ถอดสายไฟหัวเทียนออกจากหัวเทียน โปรดดูคู่มือผู้ใช้ของอุปกรณ์

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

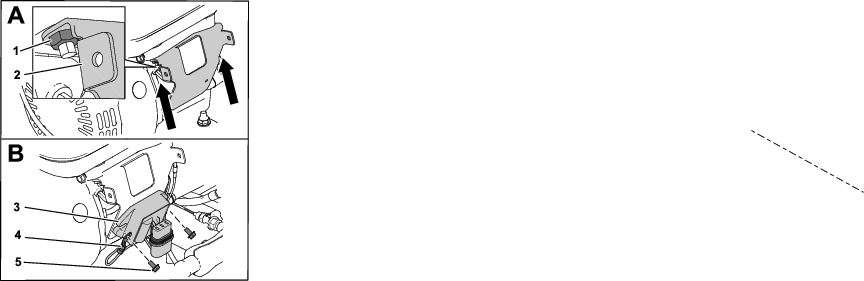

1. ติดตั้งแผ่นยึดและตัวควบคุมเข้ากับเคสเครื่องยนต์โดยใช้น็อตหน้าแปลน 2 ตัวและสลักเกลียวหน้าแปลน 2 ตัว ดังแสดงใน รูป 1

   Important: ติดตั้งหางปลาหัวกลมจากขั้วต่อตัวควบคุมที่ด้านบนของตัวควบคุม (รูป 1)



   รูป 1

   1. น็อตหน้าแปลน
   2. โครงยึด
   3. ตัวควบคุม
   4. หางปลาหัวกลม
   5. สลักเกลียวหน้าแปลน

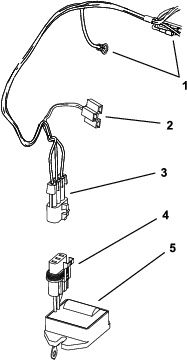

2. ต่อขั้วต่อของตัวควบคุมเข้ากับชุดสายไฟของชุดมิเตอร์นับชั่วโมงแบบไร้สาย (WHM) (รูป 2)



   รูป 2

   1. ชุดสายไฟ WHM — ขั้วต่อเดี่ยว
   2. ชุดสายไฟ WHM — ขั้วต่อ WHM
   3. ชุดสายไฟ WHM — ขั้วต่อตัวควบคุม
   4. ขั้วต่อตัวควบคุม
   5. ตัวควบคุม

3. ถอดโครงยึดออกจากด้านหน้าของ WHM และนำไปทิ้ง

4. ต่อมิเตอร์นับชั่วโมงแบบไร้สายเข้ากับชุดสายไฟของ WHM(รูป 3)



   รูป 3

   1. ชุดสายไฟ WHM — ขั้วต่อ WHM
   2. ขั้วต่อของมิเตอร์นับชั่วโมงแบบไร้สาย

5. ใช้คลิปหนีบติดตั้ง WHM เข้ากับฝาครอบ ลากชุดสายไฟผ่านโครงยึดรูป 4

6. ติดตั้งฝาครอบลงบนโครงยึดและขั้วต่อชุดสายไฟโดยใช้สลักเกลียวหน้าแปลน 2 ตัว ดังแสดงใน รูป 4

   Important: ดึงปลายสายไฟส่วนที่เหลือออกมาทางร่องบนฝาครอบชุดมิเตอร์นับชั่วโมงแบบไร้สาย



   รูป 4

   ในภาพไม่แสดงการเชื่อมต่อของชุดสายไฟ เพื่อให้เห็นส่วนประกอบต่างๆ ได้อย่างชัดเจน

   1. คลิปหนีบ
   2. สลักเกลียวหน้าแปลน
   3. ฝาครอบ
   4. โครงยึด

7. ต่อชุดสายไฟ WHM เข้ากับเครื่องยนต์ตามขั้นตอนต่อไปนี้

   สำหรับอุปกรณ์ที่ไม่ได้ติดตั้งชุดไฟ：

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J01 กำกับเข้ากับปลายสีขาวของชุดสายไฟเครื่องยนต์

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J02 กำกับเข้ากับปลายสีเขียวของชุดสายไฟเมน

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J03 กำกับเข้ากับสลักเกลียวยึดเครื่องยนต์เพื่อใช้เป็นกราวด์

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J04 กำกับเข้ากับปลายสีขาวของชุดสายไฟเมน

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J05 กำกับเข้ากับปลายสีเขียวของชุดสายไฟเครื่องยนต์

   สำหรับอุปกรณ์ที่ติดตั้งชุดไฟ：

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J01 กำกับเข้ากับปลายสีขาวของชุดสายไฟเครื่องยนต์

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J02 กำกับเข้ากับปลายสีดำของชุดสายไฟของชุดไฟที่มีตัวอักษร J02 กำกับ

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J03 กำกับเข้ากับสลักเกลียวยึดเครื่องยนต์เพื่อใช้เป็นกราวด์

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J04 กำกับเข้ากับปลายสีขาวของชุดสายไฟเมน

   • ต่อปลายชุดสายไฟที่มีตัวอักษร J05 กำกับเข้ากับปลายสีเขียวของชุดสายไฟเครื่องยนต์

   • ต่อปลายสีขาวของชุดสายไฟของชุดไฟ (กำกับด้วยตัวอักษร J01) เข้ากับปลายสีเขียวของชุดสายไฟเมน
