無線アワーメータキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを停止する。

4. 点火プラグから点火コードを外す；各マシンンの オペレーターズマニュアルを参照。

この作業に必要なパーツ

1. マウントプレートとレギュレーターを、図 1図のようにフランジナット2本とフランジボルト2本を使ってエンジンケースに取り付ける。

   Important: レギュレータコネクタからのリング端子をレギュレータの上に取り付ける。 (図 1)。



   図 1

   1. フランジナット
   2. ブラケット
   3. レギュレータ
   4. リング端子
   5. フランジボルト

2. レギュレータのコネクタを無線アワーメータ（WHM）キットのワイヤハーネスに接続する（図 2）。

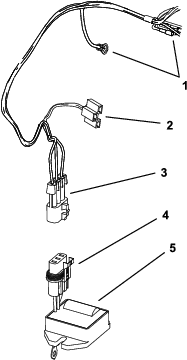

   図 2

   1. WHM ハーネス：シングルコネクタ
   2. WHM ハーネス：WHM コネクタ
   3. WHM ハーネス：レギュレータのコネクタ
   4. レギュレータのコネクタ
   5. レギュレータ

3. WHM の面についている取り付けブラケットを外して捨てる。

4. WHM を WHM キットのハーネスに取り付ける（図 3）。



   図 3

   1. WHM ハーネス：WHM コネクタ
   2. 無線アワーメータのコネクタ

5. クリップを使って、WHMをカバーに取り付ける。ワイヤレス ハーネスをブラケット（図 4）に這い回す。

6. 図 4に示すように、フランジ ボルトを2本を使って、カバーをとワイヤーハーネス接続を取り付ける。

   Important: 残りのワイヤーハーネスの端をワイヤレスアワーメーターカバーの切り欠きから引き出す。



   図 4

   ワイヤハーネス接続部は図示されていない

   1. クリップ
   2. フランジボルト
   3. カバー
   4. ブラケット

7. WHMワイヤー ハーネスを次のようにエンジンに接続する：

   ライトキット非搭載機：

   • J01 というラベルがついているハーネス端部を、エンジンのハーネスの白色の端部に接続する。

   • J02 というラベルがついているハーネス端部を、メインのハーネスの緑色の端部に接続する。

   • J03 というラベルがついているハーネス端部を、エンジン取り付けボルトにアースする。

   • J04 というラベルがついているハーネス端部を、メインのハーネスの白色の端部に接続する。

   • J05 というラベルがついているハーネス端部を、エンジンのハーネスの緑色の端部に接続する。

   ライトキット搭載機：

   • J01 というラベルがついているハーネス端部を、エンジンのハーネスの白色の端部に接続する。

   • J02 というラベルがついているハーネス端部を、ライトキットのハーネスの J02 というラベルがついている端部に接続する。

   • J03 というラベルがついているハーネス端部を、エンジン取り付けボルトにアースする。

   • J04 というラベルがついているハーネス端部を、メインのハーネスの白色の端部に接続する。

   • J05 というラベルがついているハーネス端部を、エンジンのハーネスの緑色の端部に接続する。

   • ライトキットのワイヤハーネスの白色端部（ラベルは J01）を、メインのワイヤハーネスの緑色端部に接続する。
