트윈 배거

1. 장비를 평지에 주차합니다.

2. 블레이드 제어 스위치를 해제합니다.

3. NEUTRAL-LOCK(중립 잠금 위치)로 작동 제어 레버를 이동하여 주차 브레이크를 채웁니다.

4. 장비를 끄고 키를 뺍니다.

5. 움직이는 부품이 모두 정지할 때까지 기다립니다.

6. 장비 부품이 식을 때까지 기다립니다.

이 절차를 수행하는 데 필요한 부품:

Note: 나중에 설치할 때 사용할 수 있도록 분리한 모든 부품을 보관해 둡니다.

1. 그림 3와 같이 3개의 볼트(3/8 x 1 인치)와 3개의 록너트(3/8 인치)를 사용하여 프레임 하부에 좌우 웨이트 장착 브래킷을 설치합니다.

2. 그림 4와 같이 볼트(3/8 x 2-3/4 인치) 2개, 와셔 2개 및 록너트(3/8 인치) 2개로 웨이트 장착 브래킷에 슈트케이스 웨이트(데크 크기에 의해 결정된 웨이트)를 설치합니다.

   데크 크기	필요한 웨이트
   60 인치	3
   54 인치	4
   50 인치	4

3. 웨이트 및 브래킷이 장착되었다면 모든 패스너를 조입니다. 필요에 따라 조입니다.

   Important: 배거 부속 장치를 제거할 때에는 전방 웨이트를 제거하여 장비가 다시 적절하게 안정되도록 하십시오.



   그림 3

   설명을 위해 일부 부품은 표시되지 않았습니다.

   1. 장착 브래킷
   2. 전조 기능형 나사(5/ 16 x 3/4 인치)
   3. 록너트(9.5 mm)
   4. 볼트(9.5 x 25 mm)


   그림 4

   3개의 웨이트가 달린 60 인치 모델이 표시됨

   1. 슈트케이스 웨이트
   2. 볼트(3/8 x 2-3/4 인치)
   3. 웨이트 장착 브래킷
   4. 와셔
   5. 록너트(3/8 인치)

이 절차를 수행하는 데 필요한 부품:

1. 그림 5와 같이 캐리지 볼트(5/16 x 1 인치) 2개 및 록너트(5/16 인치) 2개를 사용하여 보호대에 안정 장치 브래킷을 설치합니다.



   그림 5

   1. 록너트(5/16 인치)
   2. 안정 장치 브래킷
   3. 볼트(5/16 x 1 인치)

2. 보호대 바닥에서 기존 볼트 2개, 너트 2개 및 히치 브래킷을 제거합니다(그림 6).



   그림 6

   1. 너트
   2. 기존 히치 브래킷
   3. 볼트

3. 장비 머플러 보호대(0.06 인치)를 제거하고 배거 키트에 포함된 머플러 보호대(0.18 인치)로 교체합니다.

4. 그림 7와 같이 장비에 배거 장착 브래킷을 설치합니다.



   그림 7

   1. 록너트(5/16 인치)
   2. 배거 장착 브래킷
   3. 볼트(5/16 x 1 인치)

5. 긴 클레비스 핀과 헤어핀을 사용하여 배거 장착 브래킷에 배거 프레임을 설치합니다(그림 8).



   그림 8

   1. 클레비스 핀
   2. 헤어핀
   3. 배거 프레임

6. 장비 프레임에 키 슬롯에 로드의 굽은 나팔형 단부를 설치하고 로드를 후방으로 밀어 프레임에 안착시킵니다(그림 9).

   Note: 장비 양측에 대해 이 단계를 반복합니다.

7. 로드를 프레임에 완전히 안착시킨 후, 로드 끝단의 클레비스 위치를 조정하여 배거 프레임의 측면에 있는 탭과 정렬시킵니다.

   Note: 로드를 길들이고 배거 프레임을 장비에 안전하게 고정한 다음 필요에 따라 클레비스를 조정합니다.



   그림 9

   그림은 좌측면임

   1. 프레임에 완전히 안착된 로드
   2. 배거 프레임의 측면에 따라 조정된 클레비스

8. 그림 9와 같이 배거 프레임에 로드 단부를 고정하고, 각 로드 단부를 클레비스 핀과 헤어핀으로 고정합니다.

이 절차를 수행하는 데 필요한 부품:

헤어핀 코터를 래치 로드를 장착합니다(그림 10).

그림 10

1. 헤어핀 코터
2. 래치 로드
3. 래치 로드 구멍(60 인치 데크)
4. 래치 로드 구멍(50 인치 및 54 인치 데크)

이 절차를 수행하는 데 필요한 부품:

1. 배거 상단부를 뒤집습니다.

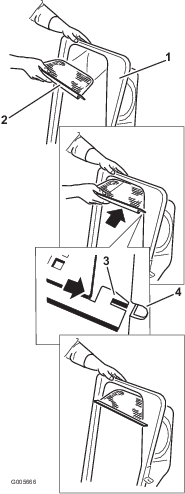

2. 그림 11와 같이 스크린을 설치하고 수거 백을 향해 아래로 기울어지도록 합니다.

   Note: 찰깍 소리날 때까지 스크린을 끼우고 탭이 배거 상단부와 체결되도록 합니다.



   그림 11

   1. 배거 상단부
   2. 스크린
   3. 스크린 탭
   4. 배거 상단부 슬롯

이 절차를 수행하는 데 필요한 부품:

1. 포스트 위로 브래킷을 밀어 넣고 배거 상단부를 운전석 쪽으로 회전시킵니다.

   Note: 2명이 협력하면 배거 상단부를 설치하기 쉽습니다.



   그림 12

   1. 배거 상단부
   2. 배거 프레임
   3. 브래킷, 배거 상단부
   4. 키 구멍
   5. 포스트
   6. 키

2. 백 프레임 2개를 백 어셈블리 2개에 장착합니다.



   그림 13

3. 배거 상단부를 들어 올리고 백 프레임 후크를 고정 브래킷에 밀어 넣어서 백을 설치합니다.



   그림 14

4. 백 위로 배거 상단부를 내립니다.



   그림 15

5. 배거 후드 스트랩을 래치 로드에 부착합니다.

6. 곡선형 단부를 배거 상단부의 개구로 삽입하여 상단 배거 튜브를 설치합니다.

   Note: 피니싱 키트와 맞출 준비를 하기 위해 고정 포스트의 나팔형 단부는 전방 아래쪽을 가리켜야 합니다.

이 절차를 수행하는 데 필요한 부품:

이 절차를 수행하는 데 필요한 부품:

1. 배거 상단부 구멍에 배출 튜브의 곡선형 단부를 밀어 넣습니다(그림 29).



   그림 29

   1. 배출 튜브곡선형 단부
   2. 배거 상단부 구멍
   3. 배출 튜브, 나팔형 단부
   4. 페그
   5. 고무 스트랩

2. 슈트의 단부 위로 배출 튜브의 나팔형 단부를 밀어 넣습니다. 슈트의 고무 고정 스트랩을 배출 튜브의 페그 위로 찰깍 소리나게 끼우고 고정합니다(그림 29).

내용물이 가득 찬 잔디 백을 들어 올리거나 취급할 때에는 주의하십시오. 잔디 백 비우기:

1. 장비를 평평한 곳에 주차하고 블레이드 제어 스위치를 해제합니다.

2. 모션 제어 레버를 밖으로 향해 중립 고정 위치로 이동하고, 장비를 평지에 주차하고, 엔진을 멈추고, 키를 빼고, 주차 브레이크를 체결한 다음 움직이는 모든 부품이 멈출 때까지 기다려 작업 위치를 떠납니다.

3. 배거 상단부를 엽니다(들어 올림)(그림 30).



   그림 30

4. 잔해물을 백에 압축합니다. 양손으로 백을 들어 올리고 고정 브래킷에서 벗겨 냅니다. 백을 비웁니다. 다른쪽 백에 대해 이 절차를 반복합니다.



   그림 31



   그림 32

5. 백 프레임 후크를 고정 브래킷에 밀어 넣어서 백을 설치합니다.

6. 백 위로 배거 상단부를 내립니다.

1. 장비를 평평한 곳에 주차하고 블레이드 제어 스위치를 해제합니다.

2. 모션 제어 레버를 밖으로 향해 중립 고정 위치로 이동하고, 장비를 평평한 곳에 주차하고, 엔진을 멈추고, 키를 빼고, 주차 브레이크를 채운 다음 움직이는 모든 부품이 멈출 때까지 기다려 작업 위치를 떠납니다.

3. 잔디 백을 확인하고 가득 찼다면 비우십시오.

4. 배거 상단부 및 모어에서 배출 튜브 및 슈트를 제거하고 분리합니다. 막대기와 같은 물건을 사용하여 모어, 배출 튜브, 슈트, 배거 상단부에 있는 장애물을 조심해서 제거하고 청소합니다.

5. 장애물을 제거한 후 완전한 배거 시스템을 설치하고 운전을 재개합니다.

설치된 모든 배거 관련 키트의 설정 섹션을 거꾸로 반복하여 배거를 제거할 수 있습니다. 웨이트가 설치된 경우, 배거 부속 장치를 제거할 때에는 항상 전방 웨이트를 제거하십시오.

Note: 측면 배출 모드로 전환할 때, 수거 배플을 제거하고 장비와 함께 제공된 원래 차단 배플과 측면 배출 슈트를 설치하십시오.

배거 지지 브래킷에 있는 드로 바 기능을 사용하여 견인할 수 있습니다.

• 장비의 모든 작동 지침을 읽고 이해하십시오.

• 회전할 때에는 속도를 줄이고 일정 간격을 유지하십시오.

• 넓게 회전하고 견인되는 장비가 견인 차량에 걸리지 않게 하십시오.

• 드로 바를 과도한 힘으로 끌면 유압 전동 장치가 고장날 수 있습니다.



  그림 33

  1. 드로 바가 달린 배거 지지 브래킷

처음 작동 10시간 후, 그 이후에서 매월 배거 부속장치를 점검합니다.

1. 슈트, 배출 튜브, 배거 상단부를 점검합니다. 균열이 생겼거나 고장난 부품은 교체하십시오.

2. 모든 너트, 볼트, 나사를 조입니다.

3. 모든 패스너와 래치를 점검하고 분실되거나 손상된 부품을 교체하십시오.

4. 잔디 백의 노후화 상태를 점검합니다.

   경고

   찢어지거나, 마모되거나, 훼손된 잔디 백을 통과할 때 잔해물이 날리거나 물체가 튀어나와 운전자나 주변 사람들이 심각한 부상을 당할 수 있습니다.

   • 잔디 백에 구멍, 찢어짐, 마모, 기타 훼손된 곳이 있는지 점검하십시오.

   • 잔디 백을 세탁하지 마십시오.

   • 백이 훼손되었다면 이 배거 부속 장치의 제조사가 제공한 새로운 잔디 백을 설치하십시오.

모어 블레이드를 정기적으로 검사하고 블레이드가 이물질과 부딪혔다면 점검하십시오.

블레이드가 과도하게 마모되거나 손상되었다면 새로운 블레이드를 설치하십시오. 완전한 블레이드 유지보수는 모어 또는 모어 사용 설명서를 참조하십시오.

Note: 백 소재가 빠르게 노후화되는 것을 방지하기 위해 사용 후 완전히 말린 다음 백을 보관하십시오.

1. 사용 후 항상 정원용 호스로 물을 뿌리면서 배거 상단부 내부와 외부, 배출 튜브, 슈트, 모어 하부를 세척하고 이물질을 제거하십시오. 때가 단단히 붙어 있다면 순한 세제를 사용하십시오.

2. 모든 부품에서 엉겨 붙은 잔디를 제거하십시오.

3. 정원용 호스의 물로 잔디 백을 세척하고 잔해물을 제거하십시오.

4. 세척 후 부품이 완전히 마를 때까지 두십시오.
