Unit Penyahjejeramian

Produk ini mampu memotong tangan dan kaki. Sentiasa ikuti semua arahan keselamatan untuk mengelakkan kecederaan diri yang parah.

• Baca dan fahami kandungan Manual Pengendali ini sebelum memulakan mesin.

• Berikan sepenuh perhatian sewaktu anda mengendalikan mesin. Jangan lakukan aktiviti yang akan mendatangkan gangguan. Jika tidak, kecederaan atau kerosakan harta mungkin berlaku.

• Jauhkan tangan atau kaki anda dari komponen mesin yang bergerak.

• Jangan kendalikan mesin tanpa menyediakan semua peranti pelindung dan perlindungan keselamatan lain dan mesin berfungsi dengan betul.

• Pastikan semua bukaan luahan tidak terhalang.

• Pastikan orang lain dan kanak-kanak menjauhi kawasan pengendalian. Jangan membiarkan kanak-kanak mengendalikan mesin.

• Sebelum anda meninggalkan kedudukan pengendali, lakukan perkara berikut:

  • Letakkan mesin di permukaan yang rata.

  • Turunkan unit pemotongan.

  • Lepaskan pemacu.

  • Gunakan brek henti (jika dilengkapi).

  • Matikan kuasa enjin dan keluarkan kunci (jika ada).

  • Tunggu sehingga semua pergerakan berhenti.

Penggunaan atau penyelenggaraan yang tidak wajar pada mesin ini boleh menyebabkan kecederaan. Untuk mengurangkan kemungkinan berlakunya kecederaan, patuhi arahan keselamatan ini dan sentiasa berikan perhatian kepada simbol isyarat keselamatan , yang bermaksud Perhatian, Amaran atau Bahaya—arahan keselamatan peribadi. Kegagalan untuk mematuhi arahan ini mungkin menyebabkan kecederaan diri atau kematian.

• Unit pemotongan ini hanya merupakan mesin yang lengkap apabila dipasangkan pada unit cengkaman. Baca Manual Pengendali unit cengkaman dengan teliti untuk mendapatkan arahan lengkap tentang penggunaan mesin yang selamat.

• Hentikan mesin, keluarkan kunci (jika dilengkapi) dan tunggu hingga semua pergerakan berhenti sebelum memeriksa alat tambahan selepas terlanggar objek atau jika terdapat getaran yang luar biasa di dalam mesin. Buat semua pembaikan yang sewajarnya sebelum menyambung semula pengendalian.

• Pastikan semua bahagian dalam keadaan berfungsi yang baik dan semua perkakasan dipasang ketat. Gantikan semua pelekat yang kabur atau rosak.

• Hanya gunakan aksesori, alat tambahan dan alat ganti yang diluluskan oleh Toro.

Bilah yang haus atau rosak boleh pecah dan serpihan bilah mungkin terpelanting ke arah anda atau orang yang berhampiran dan menyebabkan kecederaan diri yang serius atau kematian.

• Periksa bilah dari masa ke masa untuk mengesan tanda kehausan atau kerosakan.

• Berhati-hati ketika memeriksa bilah. Balut bilah atau pakai sarung tangan dan berhati-hati ketika menservis bilah. Hanya gantikan atau asah bilah; jangan luruskan atau kimpalkannya.

• Pada mesin berbilang bilah, berhati-hati kerana pemutaran 1 bilah boleh menyebabkan bilah lain juga memutar.

Unit penyahjejeramian dihantar tanpa penggelek hadapan. Pasangkan penggelek menggunakan bahagian belum dipasang yang dibekalkan bersama unit penyahjejeramian dan Arahan Pemasangan yang disertakan dengan penggelek.

Unit penyahjejeramian dikirimkan dengan berat pengimbang dilekapkan pada hujung kanan dan lekapan motor pada hujung kiri unit penyahjejeramian. Untuk mengalihkan berat pengimbang ke sisi lain unit penyahjejeramian, lakukan langkah yang berikut:

1. Tanggalkan 2 skru penutup yang mengunci berat pengimbang pada hujung kanan unit penyahjejeramian.

2. Tanggalkan berat pengimbang (Rajah 3).



   Rajah 3

   1. Berat pengimbang

3. Tanggalkan 2 skru kepala Allen yang mengunci lekapan motor pada hujung kiri unit penyahjejeramian.

4. Tanggalkan lekapan motor (Rajah 4).

5. Sapukan gris pada diameter dalam gelugur pemacu (Rajah 4).



   Rajah 4

   1. Gelugur pemacu
   2. Lekapan motor
   3. Skru kepala Allen

6. Pada hujung kanan unit penyahjejeramian, sapukan satu lapisan minyak yang tipis pada gelang O dan pasangkan lekapan motor menggunakan 2 skru kepala Allen yang ditanggalkan sebelum ini.

   Note: Tork skru kepada 16～20N∙m (12～15 kaki-lb).

7. Pada hujung kiri unit penyahjejeramian, sapukan satu lapisan minyak yang tipis pada gelang O dan pasangkan berat pengimbang menggunakan skru yang ditanggalkan sebelum ini.

   Note: Tork skru kepada 16～20N∙m (12～15 kaki-lb).

Untuk unit penyahjejeramian yang akan dilekapkan pada unit cengkaman dengan nombor siri sebelum 240000001, pautan angkat yang bersesuaian mestilah diperoleh dan dipasang.

2 skru penutup yang digunakan untuk melekapkan pautan gegelang, ofset atau rantau dipasangkan pada unit penyahjejeramian. Tanggalkan skru ini dan gunakannya untuk memasangkan pautan yang anda perlukan.

• Pautan gegelang (No. Bahagian 105-5740) seperti yang ditunjukkan dalam Rajah 5 diperlukan untuk unit cengkaman Greensmaster 3000, 3000-D, 3050, 3100, 3150 dan 3150-Q (dibekalkan bersama unit cengkaman Greensmaster di atas).

  1. Pasangkan pautan gegelang pada bahagian atas unit penyahjejeramian menggunakan 2 skru penutup.

  2. Tork skru penutup kepada 34～40N∙m (25～30 kaki-lb).



  Rajah 5

  1. Pautan gegelang

• Pautan ofset (No. Bahagian 110-2397) diperlukan untuk unit cengkaman Greensmaster 3250-D (dibekalkan bersama unit cengkaman Greensmaster 3250-D).

  1. Letakkan ofset cangkuk angkat pada bahagian hadapan unit penyahjejeramian .

  2. Pasangkan pautan ofset (Rajah 6) pada bahagian atas unit penyahjejeramian menggunakan 2 skru penutup.

  3. Tork skru penutup kepada 34～40N∙m (25～30 kaki-lb).



  Rajah 6

  1. Cangkuk angkat ofset

• Pautan rantai (No. Bahagian 106-2601) dan pendakap lekapan (No. Bahagian 105-5738) juga boleh digunakan pada unit cengkaman Greensmaster 3250-D.

  1. Pasangkan pautan rantai pada bahagian atas unit penyahjejeramian menggunakan pendakap lekapan dan 2 skru penutup.

  2. Tork skru penutup kepada 34～40N∙m (25～30 kaki-lb) (Rajah 7).

  Note: Apabila melekapkan unit penyahjejeramian pada unit cengkaman, cangkukkan hujung pautan rantai yang lebih lebar pada lengan angkat.



  Rajah 7

  1. Pautan rantai
  2. Pendakap lekapan

1. Letakkan unit penyahjejeramian di atas permukaan yang rata.

2. Letakkan bar tolok, dengan ketebalan mengikut ketinggian bilah yang diingini di atas tanah, di bawah setiap hujung unit penyahjejeramian (Rajah 8).



   Rajah 8

   1. Bolt pelarasan ketinggian pemotongan
   2. Nat bebibir
   3. Bar tolok

3. Dengan penggelek menyentuh permukaan yang rata, longgarkan kedua-dua nat bebibir (Rajah 8).

4. Putarkan ketinggian pemotongan bolt pelarasan sehingga kedua-dua hujung penyahjejerami berhampiran permukaan yang rata (Rajah 8).

5. Sahkan ketinggian menggunakan sehelai kertas untuk memeriksa setiap hujung bilah.

6. Ketatkan kedua-dua nat kunci bebibir.

Note: Tetapan negatif maksimum yang disyorkan ialah penembusan bilah dalam 3/16 inci (5mm).

1. Letakkan unit penyahjejeramian di atas permukaan yang rata.

2. Letakkan 2 bar tolok, setiapnya dengan kedalaman mengikut kedalaman penembusan bilah di bawah tanah yang diingini, di bawah penggelek hadapan dan penggelek belakang unit penyahjejeramian.

   Note: Pastikan bilah penyahjejerami tidak menyentuh bar tolok.



   Rajah 9

   1. Bolt pelarasan ketinggian pemotongan
   2. Nat bebibir
   3. Bar tolok

3. Longgarkan nat bebibir pada pemasangan penggelek.

4. Putarkan bolt pelarasan ketinggian pemotongan pada setiap pendakap ketinggian pemotongan agar bilah penyahjejerami menyentuh permukaan yang rata pada kedua-dua hujung.

   Note: Apabila bilah penyahjejerami menjadi haus, diameter pemasangan akan berkurangan dan tetapan kedalaman akan berubah. Periksa tetapan kedalaman dari semasa ke semasa untuk memastikan tetapan yang diingini dicapai.

5. Ketatkan kedua-dua nat kunci bebibir ketinggian pemotongan.

Lihat Manual Pengendali unit cengkaman untuk arahan memasangkan unit penyahjejeramian pada mesin.

Important: Jika anda menetapkan penggelek penyahjejeramian pada tetapan negatif, berhati-hati untuk mengelakkan kerosakan pada bilah penggelek disebabkan sentuhan dengan lantai konkrit atau permukaan berturap.

Note: Unit penyahjejeramian dikonfigurasikan di kilang untuk pemanduan di sisi kiri. Unit penyahjejeramian mungkin perlu dikonfigurasikan untuk pemanduan di sisi kanan. Rujuk Melaraskan Kedudukan Berat Pengimbang.

Pelbagai alat tambahan dan aksesori yang diluluskan oleh Toro sedia untuk digunakan dengan mesin untuk mempertingkat dan mengembangkan keupayaan mesin. Hubungi Penjual Servis Dibenarkan anda atau pengedar Toro yang sah atau pergi ke www.Toro.com untuk mendapatkan senarai bagi semua alat tambahan dan aksesori yang diluluskan.

Untuk memastikan prestasi optimum dan pengesahan keselamatan yang berterusan bagi mesin, hanya gunakan alat ganti dan aksesori Toro yang asli. Alat ganti dan aksesori yang dibuat oleh pengilang lain mungkin berbahaya dan penggunaan sedemikian akan membatalkan waranti produk.

Sebelum mengendalikan unit penyahjejeramian di kawasan hijau, nilaikan prestasi unit penyahjejeramian pada tetapan yang diingini. Kendalikan unit di kawasan yang kosong dan tidak digunakan untuk menentukan sama ada hasil yang diingini akan dicapai. Laraskan unit penyahjejeramian semasa mengubah tetapan seperti yang diinginkan.

Note: Apabila unit penyahjejeramian dilekapkan pada unit cengkaman Greensmaster 3200, 3200-D atau 3250-D dan dikendalikan dengan muatan berat, anda mungkin perlu melaraskan rangka pembawa dan injap lega litar unit.

• Kendalikan unit cengkaman pada pendikit penuh, gunakan kelajuan di bumi yang berbeza-beza untuk memenuhi muatan penyahjejeramian.

• Tetapan negatif maksimum yang disyorkan pada bilah penyahjejeramian ialah penembusan sedalam 5mm (3/16 inci).

• Keperluan kuasa untuk mengendalikan unit penyahjejeramian adalah berbeza-beza mengikut keadaan tanah rumput dan tanah.

• Kelajuan perjalanan mungkin perlu dikurangkan dalam sesetengah keadaan.

Ceraikan pemasangan bilah penyahjejerami apabila anda perlu menukar bilah atau menggantikan bearing.

1. Kuncikan nat penjepit pada hujung kanan sisipan gelugur berulir pada pemasangan, yang mengandungi sesendal di dalam angkup.

   Important: Jangan tanggalkan sesendal atau nat pada sisi pemasangan ini.

2. Tanggalkan sisipan gelugur berulir, bearing dan pengedap perca kain.

3. Pada hujung aci yang satu lagi, tanggalkan sisipan gelugur berulir kiri.

   Awas

   Bilah adalah sangat tajam dan mungkin mempunyai gerigis yang akan melukakan tangan anda.

   Pakai sarung tangan dan berhati-hati semasa menanggalkan bilah dari aci.

4. Tanggalkan bearing, pengedap perca kain, bilah dan peregang. Bersihkan dan lincirkan aci dengan sedikit gris untuk memudahkan pemasangan.

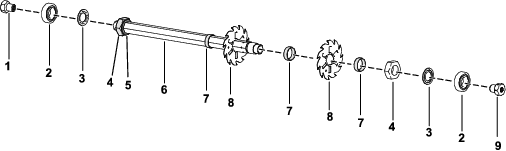

   Rajah 10

   1. Sisipan gelugur berulir (ulir kanan)
   2. Bearing
   3. Pengedap perca kain
   4. Nat penjepit
   5. Sesendal
   6. Aci
   7. Peregang
   8. Bilah
   9. Sisipan gelugur berulir (ulir kiri)

5. Sapukan sebatian penguncian ulir dengan kekuatan sederhana (seperti Blue Loctite 243) pada ulir sisipan gelugur semasa memasangkan pemasangan bilah penyahjejerami.

   Important: Urutan pemasangan adalah sangat penting. Jangan songsangkan bilah semasa menceraikan atau menyongsangkan urutan semasa pemasangan. Berikan perhatian pada lubang indeks pada setiap bilah. Lubang indeks dinyatakan untuk pemasangan mengikut urutan untuk mendapatkan heliks yang sewajarnya. Putarkan bilah menggunakan tapak heliks lubang indeks 1 mengikut arah jam bagi setiap bilah yang seterusnya untuk mencapai heliks pemasangan bilah penyahjejerami yang sewajarnya.



   Rajah 11

   1. Lubang indeks

6. Tork sisipan gelugur berulir, bolt heks dan nat penjepit kepada 108～135N∙m (80～100 kaki-lb).

Ceraikan pemasangan bilah penyahjejerami apabila anda perlu menukar bilah atau menggantikan bearing.

1. Kuncikan nat penjepit pada hujung kanan sisipan gelugur berulir pada pemasangan, yang mengandungi sesendal di dalam angkup.

   Important: Jangan tanggalkan sesendal atau nat pada sisi pemasangan ini.

2. Tanggalkan sisipan gelugur berulir, bearing dan pengedap perca kain.

3. Pada hujung aci yang satu lagi, tanggalkan sisipan gelugur berulir kiri.

   Awas

   Bilah adalah sangat tajam dan mungkin mempunyai gerigis yang akan melukakan tangan anda.

   Pakai sarung tangan dan berhati-hati semasa menanggalkan bilah dari aci.

4. Tanggalkan bearing, pengedap perca kain, bilah dan peregang. Bersihkan dan lincirkan aci dengan sedikit gris untuk memudahkan pemasangan.

   Note: Set bilah keluli spring mempunyai sesendal besar dan bilah tambahan dipasangkan sebelum peregang pertama seperti yang ditunjukkan di bawah.

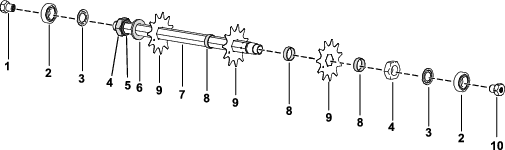

   Rajah 12

   1. Sisipan gelugur berulir (ulir kanan)
   2. Bearing
   3. Pengedap perca kain
   4. Nat penjepit
   5. Sesendal
   6. Sesendal besar
   7. Aci
   8. Peregang
   9. Bilah (Keluli spring)
   10. Sisipan gelugur berulir (ulir kiri)

5. Sapukan sebatian penguncian ulir dengan kekuatan sederhana (seperti Blue Loctite 243) pada ulir sisipan gelugur semasa memasangkan pemasangan bilah penyahjejerami.

6. Tork sisipan gelugur berulir, bolt heks dan nat penjepit kepada 108～135N∙m (80～100 kaki-lb).

Kit Pembinaan Semula Penggelek Kawasan Rumput (No. Bahagian 140-5552) dan Kit Alat Pembinaan Semula Penggelek Kawasan Rumput (No. Bahagian 140-5553) (Rajah 13) tersedia untuk menservis penggelek. Kit Pembinaan Semula Penggelek termasuk semua bearing, nat bearing dan pengedap untuk membina semula penggelek.

Kit Pembinaan Semula Penggelek merangkumi semua alat dan arahan pemasangan yang diperlukan untuk membina semula penggelek menggunakan kit pembinaan semula penggelek. Rujuk katalog bahagian anda atau hubungi pengedar Toro dibenarkan anda untuk mendapatkan bantuan.

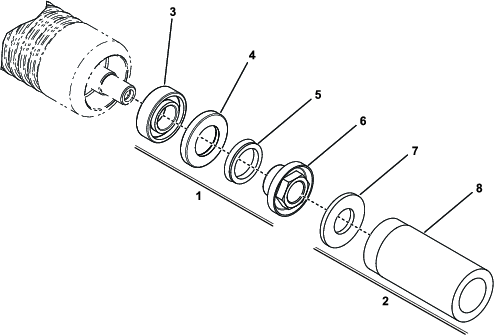

Rajah 13

1. Kit Pembinaan Semula Penggelek Kawasan Rumput (No. Bahagian 140-5552)
2. Kit Alat Pembinaan Semula Penggelek Kawasan Rumput (No. Bahagian 140-5553)
3. Bearing
4. Pengedap
5. Gelang V
6. Nat kunci bearing
7. Sesendal rata
8. Alatan bearing/pengedap luar
