Kit de luces de carretera para Norteamérica

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Baje la unidad de corte.

4. Apague el motor y retire la llave.

5. Desconecte la batería; consulte la sección sobre el mantenimiento del sistema eléctrico del Manual del operador.

Piezas necesarias en este paso:

1. Instale los 6 clips y las 2 tuercas rápidas en el soporte de los interruptores (Figura 1).



   Figura 1

   1. Clip
   2. Soporte de los interruptores
   3. Tuerca rápida

2. Instale las tuercas rápidas en U en la placa de montaje de los fusibles (Figura 2).



   Figura 2

   1. Tuercas rápidas en U
   2. Placa de montaje de los fusibles

3. Instale el bloque de fusibles del arnés de cables en la placa de montaje de los fusibles usando 2 tornillos (Nº 10 x ¾"), como se muestra en la Figura 3.



   Figura 3

   1. Placa de montaje de los fusibles
   2. Bloque de fusibles
   3. Tornillo (N° 10 x ¾")

Piezas necesarias en este paso:

1. Instale provisionalmente el soporte de los interruptores alrededor de la columna de dirección usando 4 pernos de cuello cuadrado (¼" x 2"), 2 soportes de montaje, la placa de montaje de los fusibles y 4 contratuercas (¼"), como se muestra en la Figura 4.



   Figura 4

   1. Contratuercas (¼")
   2. Placa de montaje de los fusibles
   3. Soportes de montaje
   4. Columna de dirección
   5. Soporte de los interruptores
   6. Perno de cuello cuadrado (¼" x 2")

2. Instale el interruptor multifunción en el soporte de los interruptores y sujételo usando las grapas circulares debajo del orificio del interruptor (Figura 5).



   Figura 5

   1. Grapas circulares
   2. Interruptor multifunción

3. Instale el interruptor basculante y los tapones en el soporte de los interruptores (Figura 6).



   Figura 6

   1. Interruptor basculante
   2. Tapón

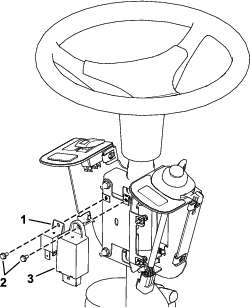

4. Instale el módulo de intermitencia y el relé en la placa de montaje de los fusibles usando 2 tornillos (Nº 10 x ⅜"), como se muestra en la Figura 7.



   Figura 7

   1. Relé
   2. Tornillo (N° 10 x ⅜")
   3. Módulo de intermitencia

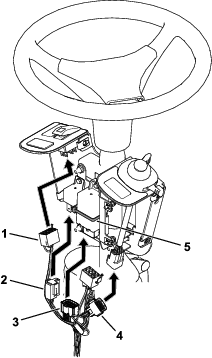

5. Sujete el módulo de intermitencia con una brida (Figura 8).

6. Enchufe el arnés en el interruptor basculante y en el interruptor multifunción (Figura 8).



   Figura 8

   1. Conector del interruptor basculante
   2. Conector del relé
   3. Conector del módulo de intermitencia
   4. Conector del interruptor
   5. Brida

7. Enchufe el arnés de cables en el relé y en el módulo de intermitencia (Figura 8).

8. Afloje los pernos alrededor de la base de la columna de dirección (Figura 9).

9. Levante la base y perfore un orificio de 22 mm (⅞"), como se muestra en la Figura 9.



   Figura 9

   1. Base de la columna de dirección

10. Enrute el arnés por el orificio que perforó en la base.

11. Conecte los conectores bala como se muestra en la Figura 10.



    Figura 10

    1. Conectores bala conectados

12. Aplique la pegatina a la tapa del fusible, como se muestra en la Figura 11.



    Figura 11

    1. 25 mm (1")
    2. 6 mm (¼")
    3. Pegatina – interior de la tapa del fusible

13. Instale la tapa del fusible en el soporte de los interruptores usando 2 tornillos moleteados y 2 tuercas rápidas (Figura 12).

    Note: Asegúrese de que las tuercas rápidas se instalan en el interior de la tapa del fusible (Figura 12).



    Figura 12

    1. Tuerca rápida
    2. Tapa de los fusibles
    3. Tornillo moleteado

14. Ajuste el conjunto de control de manera que los interruptores estén accesibles.

15. Apriete todas las fijaciones.

16. Instale la cubierta de los mandos en el soporte de los interruptores usando 2 grapas y 6 tornillos de cabeza hexagonal (¼" x ¾"), como se muestra en la Figura 13.



    Figura 13

    1. Grapa
    2. Tornillo de cabeza hexagonal
    3. Cubierta de los mandos

Piezas necesarias en este paso:

Piezas necesarias en este paso:

1. Retire el perno con arandela prensada (⅜" x 2¾") y la tuerca con arandela prensada (⅜") que sujetan el parachoques al tubo del bastidor trasero en cada lado del parachoques.



   Figura 22

   1. Tubo del bastidor trasero
   2. Perno con arandela prensada (⅜" x 2¾")
   3. Parachoques
   4. Tuerca con arandela prensada (⅜")

2. Sujete el soporte izquierdo y el soporte derecho a los tubos traseros del bastidor con 2 pernos de cabeza hexagonal (⅜" x 3") y 2 contratuercas (⅜") en cada lado.



   Figura 23

   1. Perno de cabeza hexagonal (⅜" x 3")
   2. Soporte izquierdo
   3. Contratuerca (⅜")

3. Sujete el soporte corto izquierdo y el soporte corto derecho al soporte izquierdo y al soporte derecho usando 4 pernos de cuello cuadrado (5/16" x¾") y 4 tuercas con arandela prensada (5/16").



   Figura 24

   1. Soporte corto izquierdo
   2. Tuerca con arandela prensada (5/16")
   3. Soporte izquierdo
   4. Perno de cuello cuadrado (5/16" x ¾")

4. Sujete el alojamiento de la luz izquierda y el alojamiento de la luz derecha al soporte corto izquierdo y al soporte corto derecho usando 4 pernos de cuello cuadrado (¼" x ⅝") y 4 contratuercas (¼").



   Figura 25

   1. Soporte corto izquierdo
   2. Perno de cuello cuadrado (¼" x ⅝")
   3. Alojamiento de la luz izquierda
   4. Contratuerca (¼")

   Advertencia

   Usar una taladradora sin protección ocular adecuada puede permitir que entren residuos en el ojo y causar lesiones.

   Al perforar, siempre utilice protección ocular.

5. Usando el soporte del marcador como plantilla, perfore 3 orificios (5/16") en la señal de vehículo lento.



   Figura 26

   1. Señal de vehículo lento
   2. Soporte del marcador

6. Sujete la señal del vehículo lento al soporte del marcador usando 3 pernos con arandela prensada (¼" x ¾"), 3 arandelas planas y 3 contratuercas (¼").



   Figura 27

   1. Perno con arandela prensada (¼" x ¾")
   2. Arandela plana
   3. Señal de vehículo lento
   4. Soporte del marcador
   5. Contratuerca (¼")

7. Retire del capó los 4 tapones de plástico.



   Figura 28

   1. Tapón de plástico

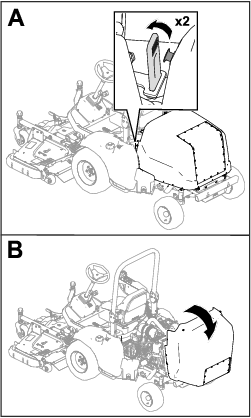

8. Levante el capó.



   Figura 29

9. Sujete el conjunto de la señal de vehículo lento al capó con 4 pernos con arandela prensada (¼" x ¾"), 2 soportes traseros y 4 contratuercas (¼").



   Figura 30

   1. Señal de vehículo lento ensamblada
   2. Perno con arandela prensada (¼" x ¾")
   3. Soporte trasero
   4. Contratuerca (¼")

10. Aplique 2 trozos de cinta reflectante roja al parachoques trasero y 1 trozo de cinta reflectante al alojamiento de cada luz usando las dimensiones indicadas en las figuras siguientes.



    Figura 31

    1. 9.7 a 15.7 mm (⅜" a ⅝")
    2. 11.7 a 17.8 mm (7/16" a 11/16")


    Figura 32

    1. 28.7 – 34.8 mm (1⅛" a 1⅜")
    2. 22.4 – 28.4 mm (⅞" – 1⅛")

Piezas necesarias en este paso:

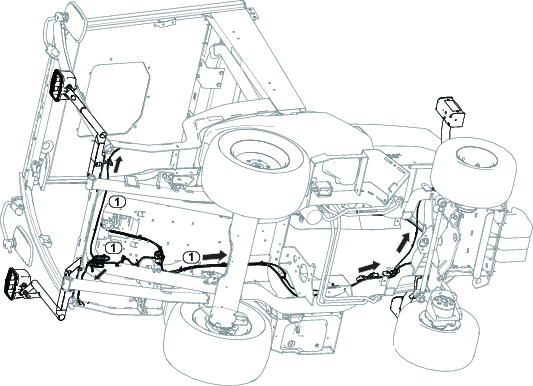

Consulte las figuras e instrucciones siguientes para enrutar el arnés de cables de las luces.

Figura 33

1. Enrutado del arnés de cables

1. Enrute el conector del arnés de cables marcado hasta el lado izquierdo de la unidad. Conecte el arnés a la luz.

2. Enrute el conector del arnés de cables marcado hasta el lado derecho de la unidad. Conecte el arnés a la luz.

3. Enrute el conector del arnés de cables marcado hasta el lado izquierdo trasero de la unidad.

4. Enrute el conector del arnés de cables marcado hasta el lado derecho trasero de la unidad.

5. Sujete las luces traseras a los conjuntos de montaje interiores usando 4 tornillos de cabeza redonda (Nº 10 x 1¼") y 4 tuercas con arandela prensada (Nº 10).



   Figura 34

   1. Tuerca con arandela prensada (Nº 10)
   2. Conjunto de montaje interior
   3. Lente ámbar
   4. Lente roja
   5. Tornillo de cabeza troncocónica (Nº 10 x 1¼")

6. Enrute el conector del arnés de cables marcado hasta la luz trasera.

7. Enrute el conector del arnés de cables marcado hasta la luz trasera.

8. Sujete las luces traseras ensambladas a los alojamientos de las luces traseras usando 8 pernos de cabeza de botón (¼" x ¾").

   Asegúrese de instalar las luces traseras con la lente amarilla encima.



   Figura 35

   1. Perno allen de cabeza redonda (¼" x ¾")
   2. Conjunto de luz trasera

9. Utilice una brida para enrollar entre sí los conectores restantes (J01 y J02).



   Figura 36

   1. Enrolle los conectores restantes aquí.

Piezas necesarias en este paso:

Consulte las figuras e instrucciones siguientes para enrutar el arnés de cables de control.

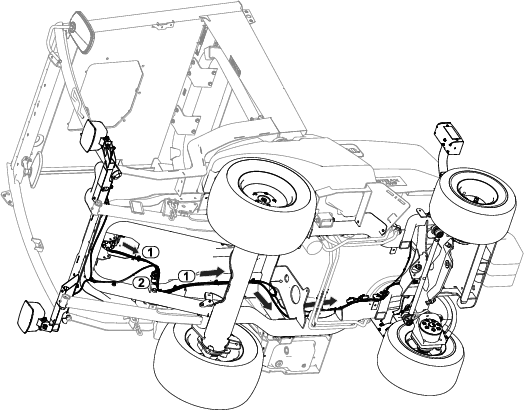

Figura 37

1. Enrutado del arnés de cables
2. Conexión del arnés de cables de control y el arnés de cables de las luces

1. Conecte el conector del arnés de cables de control marcado TO ROAD LTS HARNESS (P06) al conector del arnés de cables de las luces marcado TO MAIN HARNESS (P03).

2. Conecte el conector del arnés de cables de control marcado TO POWER HARNESS (P05) al conector del arnés de cables de alimentación marcado POD CONTROL HARNESS (P04).



   Figura 38

   1. P05 (conector del arnés de cables de control)
   2. P04 (conector del arnés de cables de la máquina)

3. Utilice una brida para enrollar entre sí los conectores restantes (J01 y J02).



   Figura 39

   1. Enrolle los conectores restantes aquí.

Conecte la batería; consulte la sección Mantenimiento del sistema eléctrico del Manual del operador.
