介绍

本机器是一款手扶式、滚刀刀片草坪剪草机，需由商业应用领域雇用的专业操作员进行操作。主要为了在保养得很好的草坪上进行剪草作业而设计。将本产品用于指定用途以外的其他目的可能会对您和旁观者造成危害。

请仔细阅读本手册，了解如何正确操作及维护您的产品，避免人身伤害和产品损坏。正确并安全地操作本产品是您的责任.

可访问 www.Toro.com，获取产品安全和操作培训材料、附件信息，查找代理商或注册产品。

当您需要关于维修保养，Toro 真品零件或其他方面的信息时，请联系授权服务经销商或 Toro 客户服务中心，并准备好有关您的产品的型号和序列号等资料。图 1显示了产品上型号和序列号的位置。将型号、序列号写在提供的空白处。

Important: 您可以使用移动设备扫描序列号标贴上的二维码（如配备），以查阅保修、零售及其他产品信息。

图 1

型号和序列号位置

本手册旨在确定潜在危险并列出安全警告标志（图 2）所标示的安全信息，该标志表明了在不遵循建议的预防措施进行操作时可能造成的严重伤害或死亡事故。

图 2

安全警告标志

本手册使用两个词语来突出信息。重要事项唤起人们对特殊机械信息的注意，而注意则强调值得特别关注的一般信息。

此产品遵循欧盟所有相关指令，详情请参阅另外提供的、特定产品的合格证明（DOC）单页。

警告

加利福尼亚州

第65号提案中警告称：

这一产品的电源线含有铅，加利福尼亚州认为这种化学物质会引发新生儿缺陷或造成其他生殖损害。用后请务必洗手。

加利福尼亚州认为电池接柱、接头以及相关配件含铅或铅混合物、化合物，会引发癌症和造成生殖损害。用后请务必洗手。

使用此产品可能导致接触加利福尼亚州已知的能致癌、致出生缺陷或损害生殖系统的化学物质。

安全

一般安全

本产品可能切断手脚并抛掷物体。

在启动机器之前，请首先阅读并理解本操作员手册的内容。
操作机器时应全神贯注。不要从事任何引起分心的活动；否则，可能会造成人身伤害或财产损失。
切勿将手脚放在机器的活动组件附近。
请仅在所有防护装置和其他安全装置到位且可在机器上正常工作的情况下才操作机器。
让旁观者和儿童远离操作区。切勿让儿童操作机器。
在离开操作员位置之前，应将机器停放在水平地面上、接合手刹、关闭发动机、拔下钥匙（如配备），并等待所有活动件完全停止。等待机器冷却，然后再进行调整、维修、清洁或存放。

不当使用或维护本机器可能导致人身伤害。若要减少潜在伤害，请遵循这些安全说明并始终注意安全警告标志，即小心、警告或危险等个人安全指示。不遵循这些说明可能导致人身伤害甚至死亡事故。

安全和指示标签

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。

120-9570

警告——远离活动件，始终确保所有保护装置和挡板就位。

133-8061

137-9693

电击危险——远离电池；始终确保所有保护装置和挡板就位。

138-1644

旋转手柄可接合。
在机器处于空挡位置时，旋转手柄可分离。
传动控制

138-1589

接合滚刀。
分离滚刀。

138-5533

牵引控制装置——向下按牵引控制装置，然后将其拉向手柄。

138-5534

慢速
快速

139-5178

138-5532

向上拉可松开刹车。
向下拉可设定刹车。
驻车刹车——锁定
驻车刹车——解除锁定
警告——请阅读操作员手册。
警告——在未经培训的情况下，切勿操作本机器。
警告 — 请佩戴听力保护用具。
抛物危险——让旁观者保持远离。
警告——远离活动件，始终确保所有保护装置和挡板就位。
切勿拖曳机器。

139-5614

警告——请在进行维护前阅读《操作员手册》。

144-6742

警告——切勿触摸高温表面。

147-2310

电击危险——将点火钥匙开关转至关闭位置，从点火钥匙开关上拔下钥匙；请在进行维护前阅读 操作员手册。

147-2319

马达
工作灯
电源
参阅操作员手册了解保险丝信息。

组装

Note: 请根据正常操作位置来判定机器的左侧和右侧。

调节并安装滚刀组

此程序中需要的物件：

滚刀组（单独订购；请联系您的 Toro 授权经销商）	1
联轴器（型号 04835 和 04845）	1
滚刀驱动轴（型号 04835 和 04845）	1
六角头螺丝（型号 04835 和 04845）	4
六角管道（型号 04865）	1
弹簧（型号 04865）	1
锁止环（型号 04865）	1

安装滚刀组

型号 04835 和 04845

执行以下步骤以拆下滚刀组上现有的滚刀驱动轴：
1. 卸下将滚刀驱动总成固定到侧板上的五金件（图 3）。
  图 3
  1. 六角头螺丝
  2. 隔片
  3. 垫圈
  4. 弹簧垫圈
  5. 螺母
2. 从侧板上卸下滚刀驱动总成、扁平垫圈、弹簧垫圈和隔片（图 3）。
3. 拆下皮带罩，露出皮带（图 4）。
  图 4
  1. 六角头螺丝
  2. 皮带罩
  3. 皮带
  4. 怠轮臂内六角
  5. 怠轮臂
  6. 怠轮臂螺栓
4. 拧松怠轮臂螺栓，并旋转怠轮臂（图 4）以释放皮带的张紧力。
5. 拆下皮带（显示在图 4中）。
6. 拆下螺母、皮带轮、隔片和钥匙（图 5）。
  图 5
  1. 螺母
  2. 皮带轮
  3. 隔片
  4. 钥匙
  5. 现有滚刀驱动轴
7. 拆下现有滚刀驱动轴（图 5）。
执行以下步骤以安装新滚刀驱动轴：
1. 安装新滚刀驱动轴（包含在散装零件袋中）。

  小心不要损坏密封件。
  图 6
  1. 螺母
  2. 皮带轮
  3. 隔片
  4. 新滚刀驱动轴
  5. 钥匙
2. 安装隔片（图 6）。
3. 将钥匙安装到驱动轴键槽中（图 6）。
4. 安装皮带轮（图 6）。
5. 使用螺母将新滚刀驱动轴固定到组件上（图 6）。
6. 上紧螺母扭矩至 37～45N∙m。
7. 如图 4所示，安装皮带，向怠轮臂内六角施加 6~7 N∙m 的力张紧皮带。
8. 拧紧怠轮臂螺栓并使用之前拆下的六角头螺丝安装皮带罩。
执行以下步骤以调整和安装滚刀组：
1. 用 4 个六角头螺丝将滚刀组安装到机器上（图 7）。
  图 7
  1. 六角头螺丝
2. 确定适当的剪草高度设置，并根据该设置调整驱动轮鼓；请参阅调节驱动轮鼓位置。
3. 将滚刀组调节至所需的设置；请参阅滚刀组《操作员手册》中的调节程序。
4. 将联轴器安装到变速箱驱动轴上（图 8）。
  图 8
  1. 六角头螺丝
  2. 隔片
  3. 垫圈
  4. 弹簧垫圈
  5. 联轴器
  6. 螺母
5. 用先前卸下的五金件将滚刀驱动总成安装到滚刀组上（图 8）。
6. 确保联轴器（图 8）可以在变速箱驱动轴上轻松前后移动。

安装滚刀组

型号 04865

将滚刀组调节至所需的设置；请参阅滚刀组《操作员手册》。
将弹簧、锁止环和六角管道安装到变速箱联轴器轴（图 9）。
图 9
1. 弹簧
2. 锁止环
3. 六角管道
将滚刀组安装到机器上；请参阅安装滚刀组（型号 04865）。

安装行走轮

选件

此程序中需要的物件：

行走轮套件（单独订购；请联系您的 Toro 授权经销商）

要安装行走轮，必须首先获得行走轮套件（型号 04123）。请联系 Toro 授权经销商以获得本套件。

安装行走轮；请参阅安装行走轮。
确保轮胎充气至 0.83～1.03bar。

安装集草斗

此程序中需要的物件：

集草斗

型号 04835 和 04845：

抓住集草斗的上缘，将其滑动到集草斗安装杆上（图 10）。
图 10
1. 集草斗
2. 集草斗安装杆
04865 型号：
1. 抓住集草斗的手柄。
2. 将集草斗凸缘放入滚刀组侧板之间，前滚筒之上（图 11）。
  图 11
  1. 集草斗钩
3. 将集草斗钩安装到环形机架上 (图 11)。
Important: 如果集草斗掉下来，请检查集草斗凸缘附近的旋转臂接触点是否损坏（图 12）。使用集草斗前、请把它们调直。旋转臂接触点弯曲的情况下使用集草斗可能会导致集草斗与滚刀组之间的触点发出刺耳的噪音和/或损坏集草斗与滚刀组。
图 12
1. 旋转臂接触点

调节手柄高度调节器的闩锁螺栓

如果手柄高度调节器与上接收器焊接件不平行，应执行以下步骤调节螺栓：

松开闩锁螺栓上的螺母，使得螺栓头可以仅在枢轴挡铁之外自由移动（图 13）。

Note: 您可以向手柄高度调节器弹簧施加压力，以减小螺栓上的张力。
图 13
1. 螺母
2. 枢轴挡铁
3. 闩锁螺栓
顺时针或逆时针旋转螺栓，以向内或向外调节手柄高度调节器的角度。如图 14所示，手柄高度调节器应与上接收器焊接件平行。

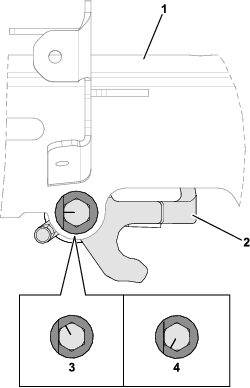

图 14
1. 上接收器焊接件
2. 手柄高度调节器
3. 螺栓 — 顺时针方向
4. 螺栓 — 逆时针方向
拧紧闩锁螺栓上的螺母（图 13），以将新的螺栓位置固定在枢轴挡铁处。

将电池充电器安装到墙上

选件

您可以使用充电器背面切入的壁挂式键孔将充电器安装到墙上。使用轴直径为 6mm 和螺丝头直径为 11mm 的螺丝。

Important: 调查您的工作区，确定一个最符合安全和高效操作充电器标准的位置。

产品概述

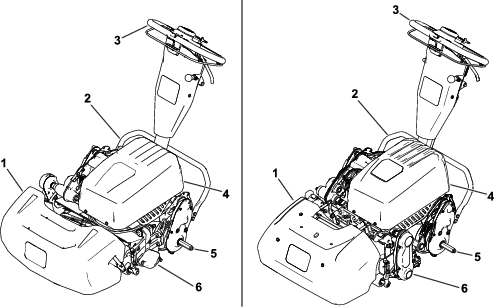

图 15

左侧所示为型号 04835 和 04845；右侧所示为型号 04865。

集草斗
支撑架
手柄
电池组
行走轮轴
滚刀组

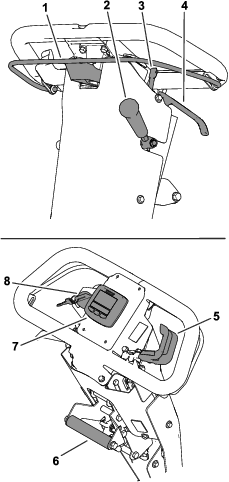

图 16

离合器拨环
滚刀组驱动杆
手刹锁定装置
行车刹车控制杆
速度控制杆
升降辅助手柄
InfoCenter 信息中心
点火钥匙开关

离合器拨环

使用离合器拨环（图 16）接合或分离牵引驱动装置。

接合牵引驱动装置： 向上拉起拨环并将其固定至手柄。

牵引速度会因您拉起拨环的距离而异。将杆向上拉到手柄处会使机器以最大设定速度移动；将其稍微向上拉会使机器以较慢的速度移动。
分离牵引驱动装置： 松开拨环。

速度控制杆

使用速度控制杆（图 16）可调节机器速度。

提高机器速度：向下旋转控制杆。
降低机器速度：向上旋转控制杆。

点火钥匙开关

该开关（图 16）可启动或关闭机器。

启动机器：将钥匙转动至开启位置。
关闭机器：将钥匙旋转至关闭位置。

行车刹车控制杆

使用行车刹车（图 16）可放缓或停止机器。向手柄方向拉控制杆可接合行车刹车。

手刹锁定装置

离开机器时要使用手刹锁（图 16）设定手刹。

设定手刹： 接合并固定行车刹车控制杆，并向您自己的方向转动手刹锁。
松开手刹： 向手柄的方向拉动行车刹车控制杆。

滚刀组驱动控制杆

使用滚刀组驱动控制杆（图 16）可接合或分离滚刀组。

接合滚刀组：在离合器拨环处于空档（分离）位置时，向下移动控制杆。
分离滚刀组：向上移动驱动控制杆。

InfoCenter 信息中心 LCD 显示屏

InfoCenter 信息中心 LCD 显示屏可显示与您的机器和电池组有关的信息，例如当前电池电量、速度、诊断信息及更多内容（图 16）。

如欲了解更多信息，请参阅使用 InfoCenter 信息中心 LCD 显示屏。

升降辅助手柄

使用升降辅助手柄（图 16）可帮助调节手柄高度或升降支撑架。

手柄高度调节器

使用手柄高度调节器（图 17）可将手柄高度移至舒适的操作位置。向上拉调节器，并使用升降辅助手柄来升降手柄高度。

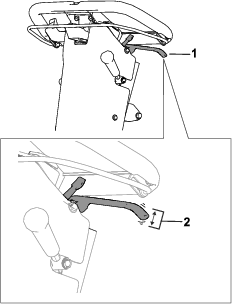

图 17

手柄高度调节器

支撑架

支撑架（图 18）安装到机器的后面。请在拆装行走轮或滚刀组时使用支撑架。

行走轮维修位置：

要使用支撑架安装行走轮，请在将脚搁在支撑架上的同时，上下拉动升降辅助手柄（图 18）。

小心

机器很重，如果提升不当，可能导致背部拉伤.

向下踩压支撑架，并且只能使用升降辅助手柄提升机器。试图通过任何其他方式将机器提升到支撑架上均可能造成人身伤害。
滚刀组维修位置：

为防止在拆卸滚刀组时机器向后倾斜，应放下支撑架，推出弹簧销，将支撑架保持在图 19所示的位置。
将支撑架收回到存放位置：
1. 将脚放在支撑架上，同时将驱动轮鼓降到地面。
2. 将脚从支撑架上移开，留出空间让支撑架收回到存放位置。

图 18

升降辅助手柄
支撑架——存放位置
支撑架——行走轮维修位置

图 19

支撑架——滚刀组维修位置
弹簧销

型号	04835	04845	04865
宽度	91cm	104cm	91cm
干重*	78kg	81kg	92kg
剪草宽度	53cm	66cm	53cm
剪草高度	取决于驱动轮鼓位置，并且需要使用高剪套件。		请参阅滚刀组操作员手册。
夹子	取决于滚刀速度和滚动驱动皮带轮位置。
剪草速度	3.2km/h~5.6km/h
行驶速度	8.5km/h
仅限主机。请参阅滚刀组《操作员手册》*，了解每个滚刀组的重量。

电气规格

电压	（48V）
当前	直流（）
安培小时	28.4 AH
IP 防护等级	IP65

附件/配件

Toro 批准的一系列附件和配件可与机器一同使用，以提升和扩大其能力。请联系您的授权服务代理商或 Toro 授权经销商，或访问 www.Toro.com，获取所有经批准附件和配件的清单。

为保持机器的最佳性能和持续安全证明、请仅使用 Toro 真品更换零件和附件。其他制造商制造的更换件和附件可能引发危险、而且使用非真品可能使产品保修失效。

操作

Note: 请根据正常操作位置来判定机器的左侧和右侧。

操作前

操作前安全

一般安全

切勿让儿童或未接受过培训的人员操作或维修机器。当地法规可能对操作员的年龄有所限制。产品所有人负责培训所有操作员和机械师。
熟悉设备的安全操作、操作员控制装置和安全标识。
在离开操作员位置之前，应将机器停放在水平地面上、接合手刹、关闭发动机、拔下钥匙（如配备），并等待所有活动件完全停止。等待机器冷却，然后再进行调整、维修、清洁或存放。
了解如何快速停止机器和关闭机器。
检查操作员到位控制装置、安全开关和安全保护装置是否已安装，以及功能是否正常。如果机器运行不正常，切勿进行操作。
检查机器将要使用的区域，清除可能被机器抛起的所有物体。

执行日常维护

执行日常维护程序；请参阅日常维护检查表。

调节剪草速率

剪草速率由以下机器设置确定：

滚刀速度：滚刀速度可调节至高或低设置；请参阅调节滚刀速度。
滚刀驱动皮带轮位置：滚刀驱动皮带轮有 2 个设置；请参阅滚刀组《操作员手册》。

要为适当的剪草确定滚刀速度和滚刀驱动皮带轮位置，请参阅下表：

剪切率

滚刀速度	皮带位置	滚刀组
滚刀速度	皮带位置	8 刀片	11 刀片	14 刀片
低	低	7.3mm	5.3mm	4.2mm
低	高	8.7mm	4.4mm	3.5mm
高	低	5.9mm	4.3mm	3.4mm
高	高	5.0mm	3.6mm	2.8mm

调节滚刀速度

使用滚刀速度调节旋钮（图 20）调节滚刀速度。

高滚刀速度：转动旋钮，使旋钮上的“H”指向机器前部。
低滚刀速度：转动旋钮，使旋钮上的“L”指向机器前部。

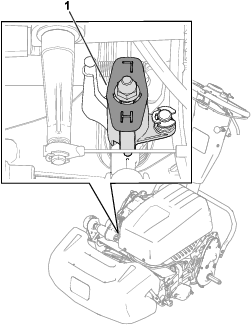

图 20

滚刀速度控制旋钮（图中所示为高滚刀速度位置）

调节驱动轮鼓位置

型号 04835 和 04845

对于 04835 和 04845 两种机型，驱动轮鼓有 2 个调节位置：

低位置：此位置可用于以较低的剪草高度剪草（如修剪高尔夫球场果岭）。
高位置：此位置可用于以较高的剪草高度剪草（如修剪高尔夫球场发球台）。

将支撑架移至滚刀组维修位置。
卸下机器两侧将轮鼓驱动壳体固定至机箱的轴肩螺栓（图 21）。
图 21

图中所示为机器左侧
1. 低位置将轴肩螺栓插到此处。
2. 高位置将轴肩螺栓插到此处。
3. 轴肩螺栓
将机箱内的孔与驱动壳体内的孔对齐。
使用先前卸下的轴肩螺栓将驱动壳体固定到机箱上（图 21）。
将支撑架移至存放位置：

调整手柄高度

使用手柄高度调节器可将手柄高度移至舒适的操作位置；请参阅手柄高度调节器。

将机器运送到工作现场

使用行走轮运送机器

较短距离运送机器时，可使用行走轮。

安装行走轮；请参阅安装行走轮。
确保牵引杆和滚刀驱动控制装置处于空档位置。
启动机器；请参阅启动机器。
将速度控制杆设定到慢速位置，倾斜机器前部，逐步接合牵引驱动装置，然后缓慢增加机器速度。
调整速度控制杆，以所需的地面行驶速度操作剪草机，将机器运送到所需的位置。

使用拖车运送机器

较长距离运输机器时，请使用拖车。从拖车上装卸机器时要特别小心谨慎。

小心地将机器驾驶到拖车上。
关闭机器并接合手刹。
将机器装入拖车或卡车时，请使用全宽坡道。
将机器固定到拖车上。

Note: 机器可以使用 Toro Trans Pro 拖车运送。有关装载拖车的说明，请参阅拖车操作员手册。

拆下行走轮

松开离合器拨环，使用速度控制杆降低机器速度，然后关闭机器。
将支撑架移至行走轮维修位置；请参阅支撑架。
将行走轮锁定夹推出轴，卸下行走轮（图 22）。
图 22
1. 轴
2. 行走轮锁定夹
缓慢向前推或提起下部手柄支架，小心将机器从支撑架上放下，同时让支撑架弹回存放位置；请参阅支撑架。

操作中

操作中安全

一般安全

所有者／操作员应防止发生可能导致人身伤害或财产损害的事故，并对此承担责任。
穿戴适当的服装，包括护目镜、长裤、结实的防滑鞋和听力保护用具。切勿身着宽松衣物或佩戴松散的珠宝，务请扎好长发。
在生病、疲劳或受酒精或药物影响时，切勿操作机器。
操作机器时应全神贯注。不要从事任何引起分心的活动；否则，可能会造成人身伤害或财产损失。
打开机器之前，应确保所有驱动装置都处于空档位置、驻车刹车已接合且您处于操作位置。
让旁观者和儿童远离操作区。如果必须有同事在场，请务必小心，并确保集草斗已安装到机器上。
仅在光线良好的情况下操作机器，以避免坑洞和潜在危险。
切勿在面临雷电风险时操作机器。
在湿草上剪草时应小心谨慎。立足点不稳可能引发滑倒和跌倒意外。
确保手和脚远离滚刀组。
后退之前观察后面和下面的情况，确定道路无阻碍。
当倒退或将机器拉向您时应特别小心。
当接近可能遮挡视线的死角、灌木、树木或其他物体时需小心谨慎。
不剪草时应停止滚刀组。
调节剪草高度之前，应断开滚刀组驱动并关闭机器。
切勿在无人看管的情况下离开运行中的机器。
离开操作员位置之前，请执行以下操作：
- 将机器停在水平地面上。
- 分离滚刀组。
- 接合驻车刹车。
- 关闭机器并拔下钥匙（如配备）。
- 等待所有移动完全停止。
先关闭机器，然后再清空集草斗。
在以下情况下应关闭机器并断开滚刀组驱动：
- 充电之前
- 在清理堵塞物之前
- 拆下集草斗之前
- 检查、清洁或维护滚刀组之前
- 撞击外物或出现异常振动之后。检查滚刀组是否受损，在启动和操作机器之前进行维修
- 离开操作位置之前，请执行以下操作：
仅使用 Toro® 公司批准的附件和配件。

斜坡安全

斜坡是引发失控和翻倒事故的主要因素，这些意外可能导致严重的人身伤害甚至死亡事故。您负责斜坡的安全操作。在任何斜坡上操作机器都需要特别小心。在斜坡上使用机器之前，请执行以下操作：
- 阅读并了解手册和机器上的斜坡说明。
- 评估当天的现场情况，以确定斜坡是否可以安全操作机器。执行此类评估时应使用常识和良好的判断力。地形的变化（例如潮湿）会迅速影响斜坡上机器的运行。
应横穿斜坡表面，切勿上下操作。避免在过于陡峭或潮湿的斜坡上操作。立足点不稳可能引发滑倒和跌倒意外。
确认斜坡底部是否存在危险。切勿在靠近陡降处、沟渠、河堤、水面或其他危险处操作。如果车轮行驶到边缘上或边缘塌陷，机器可能会突然翻倒。在机器与任何危险之间保持安全距离。在这些区域请使用手持工具操作。
在斜坡上操作机器时避免启动、停止或转向。避免突然改变速度或方向；缓慢并逐渐转向。
切勿在牵引、转向或稳定性有问题的任何情况下操作机器。请注意，在湿草地、斜坡或下坡上操作机器可能会导致机器失去牵引力。失去驱动牵引力可能会导致打滑以及丧失制动和转向能力。即使停止驱动，机器也会滑动。
应移除或标记障碍物，如沟渠、孔洞、车辙、凸起、岩石或其他隐患。高草可能会隐藏有障碍物。崎岖不平的地形可能导致机器翻倒。
如果您失去对机器的控制，请远离机器的行进方向。
下坡时始终保持机器在档位上。下坡时切勿滑行（仅适用于齿轮传动装置）。

启动机器

Note: 要了解本部分提及的控制装置的图示和描述，请参阅控制装置。

确保主线束上的 T 形手柄接头连接到主电源接头上
确保离合器拨环已松开。
将点火钥匙开关转至开启位置。

使用 InfoCenter 信息中心 LCD 显示屏

InfoCenter 信息中心 LCD 显示屏可显示与您的机器有关的信息，例如当前电池电量、速度、各种诊断信息，以及有关机器和电池组的其他信息。图 23插图为 InfoCenter 信息中心和主信息屏幕。

图 23

电源指示灯/故障指示器
电池电量指示器
故障记录指示器
速度控制设置
菜单访问/返回按钮
向下按钮
右侧按钮

电源指示灯/故障指示器——启动机器时会亮起。此指示灯还将在机器出现故障时闪烁。
电池电量指示器——电池充满电时，指示器内的所有方框都将填满黑色。动力使用时，随着电量的减少，方框将会从右至左逐渐变成白色。当仅有一格仍是黑色时，电池组电量几乎用尽；机器进入省电模式，此时油门速度限制 25%。应立即为电池充电。
故障记录指示器——此图标表示当前有故障记录需要审核。
速度控制设置——速度条会从左至右变成黑色，快于您设置的速度控制。当全部速度条填满白色时，机器处于“零”速度。
菜单访问/返回按钮——按此按钮可访问 InfoCenter 信息中心菜单。您还可以使用此按钮，从当前正在使用的任何菜单退出。
向下按钮——使用此按钮，向下滚动菜单。
右侧按钮——在显示向右箭头时，表明可以打开额外的内容，使用此按钮打开一个菜单。

Note: 每个按钮的用途可能因当时需要的功能而异。每个按钮都会带有图标标签，显示其当前功能。

使用菜单

要访问 InfoCenter 信息中心菜单系统，按一下主屏幕上的菜单访问按钮。这将带您进入主菜单。请参阅下表，大致了解菜单提供的各个选项：

Main Menu（主菜单）
菜单项目	描述
Faults（故障）	“故障”菜单包含近期机器故障的列表。请参阅维护手册或咨询您的 Toro 授权经销商，了解有关故障菜单的更多信息。
Service（维护）	维护菜单包含与机器有关的信息，例如使用时间和电池使用及状态。
Diagnostics（诊断）	诊断菜单列出了机器当前的各种状态。您可以使用此菜单排除某些问题，因为它会迅速地告诉您哪些机器控制装置是开启状态，哪些是关闭状态。
Settings（设置）	设置菜单允许您自定义 InfoCenter 信息中心显示屏。
About（关于）	“关于”菜单列出了机器型号、序列号和软件版本。

维护菜单
菜单项目	描述
Hours（小时数）	列出机器已经运行的总小时数。
Power Use（功率使用）	列出电池提供的瞬时功率 (W)。
Battery Charge（电池电量）	列出当前电池电量占容量的百分比。
Battery Current（电池状态）	列出电池提供的瞬时电流 (A)。
Battery Volts（电池电压）	列出电池电位（V）。
Total Usage（总使用量）	以瓦时为单位列出电池使用总量。
Capacity（容量）	以安培小时为单位列出当前电池容量。
Battery Hours（电池小时数）	列出电池已经激活的总小时数。
Backlap（倒磨）	将机器设置为倒磨模式

诊断菜单
菜单项目	描述
Key On（点火钥匙打开）	显示点火钥匙是打开还是关闭。
Traction（牵引）	显示牵引把手是否接合。
Throttle（油门）	显示油门控制设置（V）（用于计算目标 RPM）。
拨环	显示拨环控制设置（V）。
Target rpm（目标 RPM）	列出了理想的马达 RPM，由速度控制设置显示。
Motor rpm（马达 RPM）	列出了实际的马达 RPM。
12V Supply（12V 电源）	列出了控制器的传感器电源电压 1。
5V Supply（5V 电源）	列出了控制器的传感器电源电压 2。
CAN Bus（CAN 总线）	列出了机器通信总线的状态。

设置菜单
菜单项目	描述
Language（语言）	使用此设置更改 InfoCenter 信息中心上使用的语言。
Units（单位）	使用此设置更改 InfoCenter 信息中心使用的单位。菜单选项为英制和公制。
LCD Backlight（LCD 背光）	使用此设置增加或减小 LCD 显示屏的亮度。
LCD Contrast（LCD 对比度）	使用此设置更改 LCD 显示屏黑暗与明亮区域之间的对比度。

菜单简介
菜单项目	描述
Model（型号）	列出了机器的型号。
SN（序列号）	列出了机器的序列号。
S/W Rev	列出了机器软件的版本号。

Note: 如果您无意中将语言或对比度更改成再也无法理解或查看显示屏的设置，请联系您的 Toro 授权经销商，请求提供显示屏重设方面的帮助。

操作技巧

Important: 剪草时草屑作为一种润滑剂。没有草屑的情况下过度使用滚刀组可能导致滚刀组受损。

果岭应沿直线方向前后修剪。
不要在果岭区域进行圆形剪切或旋转机器，防止刮伤草坪。
机器掉头应当在果岭之外进行，方法为抬起滚刀（将手柄向下压），然后使用驱动轮鼓进行一个泪滴状的转变（图 24）。

图 24
应按照正常的步行速度进行剪草。快速剪草能够节省的时间极为有限，且可能导致剪草质量低下。
为帮助剪草机保持在果岭上的直线操作，且和上一道剪草边缘的距离保持均衡，应使用集草斗上的对准条（图 25）。
图 25
1. 对准条

光照条件不足情况下的操作机器

在光照条件不足的情况下操作机器时使用 LED 灯具组件。请联系 Toro 授权经销商以获得本套件。

Important: 切勿在此款机器上使用其他照明系统，因为它们可能损坏电池组或电气系统。

在剪草的同时操作控制装置：

启动机器，将速度控制设置为低速，向下推动手柄以提起滚刀组，接合牵引驱动装置，使机器行驶到果岭的环圈或路径上。
将机器停放在果岭环圈或路径上。
使用速度控制来提高机器速度，接合滚刀组，接合牵引驱动装置以将机器移到果岭上，将滚刀组放落到地面上，然后开始剪草。

关闭机器

松开离合器拨环。
将速度控制杆移至慢速位置。
将点火钥匙开关移至关闭位置，然后拔下钥匙。

操作后

操作后安全

一般安全

在离开操作员位置之前，应将机器停放在水平地面上、接合手刹、关闭发动机、拔下钥匙（如配备），并等待所有活动件完全停止。等待机器冷却，然后再进行调整、维修、清洁或存放。
清除机器的杂草和杂物，防止发生火灾。
将机器存放在任何封闭区域之前，需先等机器冷却。
切勿将机器存放在有明火、火花或常明火的地方，例如热水器或其他电器上。

电池和充电器安全

一般规则

不当使用或维护电池充电器可能导致人身伤害。为降低此可能性，请遵守所有安全说明。
仅使用提供的充电器为电池充电。
在使用充电器之前，请确认您所在国家可用的电压。
对于美国以外的电源连接，请使用为电源插座正确配置的附带插头适配器（如需要）。
切勿弄湿充电器，避免受到雨雪淋湿。
使用非 Toro 推荐或出售的附件可能引发火灾、电击或人身伤害。
为了降低电池爆炸的风险，请遵循这些说明和您打算在充电器附近使用的任何设备的说明。
如果电池严重过度充电，可能会释放出爆炸性气体。

培训

切勿让儿童或未接受过培训的人员操作或维修充电器。当地法规可能对操作员的年龄有所限制。产品所有人负责培训所有操作员和机械师。
请在开始操作充电器之前阅读、了解并遵守充电器上与手册中的所有说明。熟悉充电器的正确使用。

准备

充电时，让旁观者和儿童远离。
充电时穿戴适当的服装，包括护目镜、长裤和结实的防滑鞋。
关闭机器并等待 5 秒，直至机器完全断电，然后再充电。否则可能导致产生电弧。
充电时确保该区域通风良好。
阅读并遵循充电的所有预防措施。
充电器仅用于 120 和 240VAC 标称电路，而且配备有适用于 120VAC 操作的接地插头。在用于 240V 电路时，请联系您的 Toro 授权经销商获取正确的电源线。

操作

切勿为非充电电池充电。
切勿滥用电线。切勿抓拉充电器的电线，或猛拉电源线分离充电器与插座。避免电线与热、油及锋利刀刃接触。
将充电器直接连接到接地插座。切勿将充电器用于未接地的插座，即使带有适配器。
切勿更换提供的电源线或插头。
避免将金属工具落在电池附近或电池上；这可能会导致火花或短路，从而导致爆炸。
使用锂离子电池时，请取下佩戴的戒指、手镯、项链及手表等金属物品。锂离子电池可能产生足以造成严重烧伤的电流。
切勿在能见度或光线不足的环境下操作充电器。
使用合适的延长线。
如果电源线在插入时受到损坏，请从壁式插座中断开电源线，并联系 Toro 授权经销商进行更换。
充电器不使用、移至另一个地点或进行维修之前，请将其从电源插座中拔出。

维护和存放

将充电器存放在室内干燥、安全、未经授权的用户无法触及的地方。
切勿拆卸充电器。需要维护或维修时，请将充电器送到 Toro 授权经销商处。
在开始任何维护或清洁之前，请从电源插座上拔下电源线，以降低触电的风险。
必要时维护或更换安全及指示标贴。
切勿操作电线或插头受损的充电器。立即更换受损的电线或插头。
如果充电器受到冲击、掉落或其他损坏，请勿使用；请将其交给 Toro 的授权经销商。

剪草后操作控制装置

将机器驶离果岭，向下压手柄以抬起滚刀组，松开离合器拨环，分离滚刀组，然后关闭机器。
卸下集草斗并清空其中的草屑。
将集草斗装回到机器上，然后将机器运送到存放处。

运输机器

剪草后，将机器运离工作现场；请参阅使用行走轮运送机器或使用拖车运送机器。

安装行走轮

将支撑架移至行走轮维修位置；请参阅支撑架。
将行走轮滑动到轴上（图 26）。
图 26
1. 轴
2. 行走轮锁定夹
转动行走轮锁定夹（图 26），使其离开轮的中心，将行走轮滑动到轴上。
前后旋转行走轮，直至其完全滑动到六角轴上，且锁定夹固定到驱动轴上的凹槽内。
对机器的另一侧重复相同的步骤。
小心地将机器从支撑架上放下。

接合或分离传动装置

您可以将轮鼓从传动装置分离开，使机器可以自由操作。当需要在不启动机器的情况下移动机器时（例如，在封闭区域中进行维护），可分离传动装置。

操作机器之前，确保接合传动装置。

找到变速箱上的牵引接合杆（图 24）。
图 27
1. 牵引接合杆——已分离位置
2. 变速箱
3. 牵引接合杆——已接合位置
执行以下步骤以接合或分离传动装置：
- 分离传动装置： 将接合杆转动到已分离位置。
- 接合传动装置： 将接合杆转动到已接合位置。

维护锂离子电池组

警告

电池组包含可能致人灼伤或触电死亡的高压。

切勿试图打开电池组。
除电池组附带的线束接头外，切勿将任何东西放在电池组接头上。
处理外壳破裂的电池组时需要特别小心。
仅使用专为该电池组设计的充电器。

运输电池组

美国交通运输部和国际运输机构规定，锂离子电池在运输时要使用特殊包装，并且仅由获得拖运锂离子电池认证的承运商运输。在美国，您可以在电池安装到由电池供电的机器上时运输电池，但要遵守一些监管要求。联系美国交通运输部或您所在国家的相应政府机构，了解有关运输 eFlex 或 eFlex 电池的详细监管信息。

如欲了解有关运输电池的更多信息，请联系您的 Toro 授权经销商。

电池组保养

锂离子电池具有足够的电量，以在其使用寿命期间执行预期的工作。一段时间过后，电池单次充电所能完成的工作总量将会逐步减少。下表列出了机器在前 4 年使用中预计应完成的大致工作：

年份	每次完全充电的剪草面积
1	3,809m²
2	3,623m²
3	3,252m²
4	3,066m²

Note: 您的结果可能因机器所需运输的距离、底刀接触设置以及本部分所讨论的其他因素而有所不同。

要实现电池的最长寿命和用途，请执行以下保养指引：

切勿打开电池组。电池组内没有任何用户可维修零件。
将机器存放/停放在清洁，干燥的车库或存储区内，远离阳光直射和热源。切勿将它存放在温度低于 -30°C 或高于 60°C 的地方。此范围之外的温度将损坏电池。存放期间的高温，特别是在高电量状态下，会减少电池的寿命。
存放机器时，应遵循电池存放要求中所列的步骤。
如果您在炎热状况或阳光下剪草，电池可能会过热。如果出现这种情况，InfoCenter 信息中心 LCD 显示屏上将显示高温警告。在此情况下，机器将不再操作，同时滚刀将接合，且行驶速度也会减慢。

立即将机器行驶到凉爽的地方，离开阳光，关闭机器，让电池完全冷却后再恢复操作。
保持电池组盖清洁。白色反射阳光，且会减缓电池组热量积聚的速度。肮脏的盖子每天都会增加电池组的热量，且会减少能量。
将底刀与滚刀之间的接触调节到尽可能的轻微。这会减少运行滚刀时所需的动力，并且增加机器在每次充电后所能执行的工作量。

了解电池充电器

有关电池充电器显示屏和电线的概述，请参阅图 28。

图 28

故障指示灯
USB 端口盖
AC 电源指示灯
电池充电指示灯
充电输出指示灯
LCD 显示屏
选择按钮
输出接头和电线
电源线

连接至电源

为降低电击危险，此充电器配备了 3 插脚接地插头（B 类）。如果插头与壁式插座不配，可提供其他接地插头类型；请联系 Toro 授权经销商。

切勿以任何方式更改充电器或电源线插头。

危险

操作机器时与水接触可能造成电击，导致人身伤亡。

切勿用湿手或站在水中处理插头或充电器。

Important: 定期检查电源线，确认绝缘层是否有破洞或裂缝。切勿使用受损的电源线。切勿让电源线穿过水中或湿草。

将电源线上的充电器插头插入充电器上匹配的输入电源插座。

警告

受损的充电器电线可能导致电击或火灾。

请在使用充电器之前彻底检查电源线。如果电线受损，获得更换件之前切勿操作充电器。
将电源线的壁式插头端插入接地插座。

电池组充电

建议的充电温度范围： 0° 至 45°C

Note: 电池在温度低于 0°C 或超出 50°C 时会关闭且不会充电。

将机器停放在指定用于隔夜充电的位置。
接合驻车刹车。
关闭机器并拔下钥匙。
从电池基座的主电源接头上断开主线束上的 T 形手柄接头（图 29）。
图 29
1. T 形手柄接头
2. 主电源接头
清洁并干燥电池组和充电器接头。

Important: 切勿使用会降低接头塑料强度的强溶液。切勿在接头或电池触点上使用绝缘油。
将充电器接头的正极接头（标有“+”）与电源接头对齐，然后将它们推到一起直至锁定。

监控充电过程和故障排除

Note: LCD 状态显示屏在充电过程中会显示相关信息。大多数均为常规信息。

如果存在故障，故障指示灯将呈琥珀色闪烁，或呈红色亮起。错误信息将显示在 LCD 显示屏（图 28）上，一次 1 位数字，以字母 E 或 F 开头（例如，E-0-1-1）。

要纠正错误，请参阅机器维护手册。如果这些解决方案均无法纠正问题，请联系 Toro 授权经销商。

断开充电器。

从固定到电池托盘上的主电池电源接头断开 T 形手柄接头。

Important: 切勿拉动电线
将充电器 T 形手柄和电线放置在可避免损坏的存放位置。

维护

警告

未能正确维护机器可导致机器系统过早出现故障，从而可能对您或旁观者造成伤害。

遵守这些说明，确保机器始终处于良好的维护和工作状况。

Note: 请根据正常操作位置来判定机器的左侧和右侧。

维护安全

离开操作员位置之前，请执行以下操作：
- 将机器停在水平地面上。
- 分离滚刀组。
- 确保驱动踏板处于空档位置。
- 接合驻车刹车。
- 关闭机器并拔下钥匙（如配备）。
- 等待所有移动完全停止。
待机器组件冷却后再执行维护。
如果可能，切勿在机器运行时执行维护。远离活动件。
如果进行维护调节时必须运行机器，请确保您的四肢、衣物和身体的任何部位远离滚刀组、附件及任何活动件。请勿让旁观者靠近。
清除滚刀组、驱动装置、发动机和电池处的杂草和杂物，防止发生火灾。
保持所有零件都处于良好的工作状况。更换所有磨损、损坏或缺失的零件和标贴。应拧紧所有五金件，确保机器处于安全工作状态。
经常检查集草组件并在必要时更换。
为确保机器的安全和最佳性能，请仅使用 Toro 真品更换零件。其他制造商制造的更换件可能引发危险、而且使用非真品可能使产品保修失效。
如果需要大修或帮助，请联系 Toro 授权经销商。

日常维护检查表

Important: 复印本页以供日常使用。

维护检查项	第____周：
维护检查项	周一	周二	周三	周四	周五	周六	周日
检查刹车锁控制杆的操作。
检查操作是否有异常噪音。
检查滚刀到底刀的调节。
检查剪草高度的调节。
为掉漆部分补漆。
清洁机器

疑点记录

检查人员：
项目	日期	情况

维护前程序

准备机器进行维护

警告

维护或调节机器时，有人可能会启动机器。意外启动机器可能导致您或其他旁观者受到严重伤害。

松开牵引把手，接合手刹，拔下点火钥匙，并断开电池的连接，然后再进行维护。

对机器执行维修、清洁或进行任何调整之前请首先执行以下步骤：

将机器停在水平地面上。
接合驻车刹车。
关闭机器。
等待所有活动件都停止，然后再进行保养、存放或维修。
将 T 形手柄接头拉出主电源接头，从而断开电池的连接（图 30）。
图 30
1. T 形手柄接头
2. 主电源接头

电气系统维护

电气系统安全

维修机器之前先断开电池的连接。
在通风良好的开阔地为电池充电，远离火花和明火。连接电池或断开电池连接之前，拔出充电器。穿上防护服并使用绝缘工具。

电池组维护

电池组中仅有的用户可维护零件是标签。如果您试图打开电池组的主舱或主控制器，将导致保修无效。如果您遇到电池组问题，请联系您的 Toro 授权经销商寻求帮助。

警告

电池组包含可能致人灼伤或电死的高压。

切勿试图打开电池组。
除电池组附带的线束接头外，切勿将任何东西放在电池组接头上。
处理外壳破裂的电池组时需要特别小心。
仅使用专为该电池组设计的充电器

处置电池

必须根据当地和联邦法规处置或回收锂离子电池。

维护电池充电器

Important: 所有电气维修只能由 Toro 授权经销商执行。

除保护充电器免于受损或风吹日晒之外，操作员几乎不需要执行任何维护工作。

维护电池充电器线

每次使用后都应使用微湿的布清洁电线。
卷起不使用的电线。
应定期检查电线是否损坏，必要时用 Toro 批准的零件进行更换。

清洁电池充电器外壳

每次使用后应使用湿布轻轻清洁外壳。

更换保险丝

如果机器无法启动（即使在充电之后），请按照以下程序检查机器保险丝：

关闭机器并断开电池组。

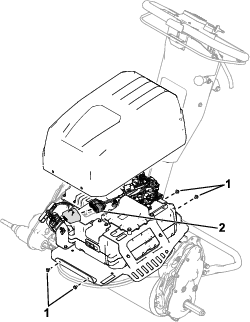

拧掉固定电池组盖的 4 个螺丝（图 31），然后取下盖子。
图 31
1. 螺丝
2. 保险丝盒
检查保险丝盒内的保险丝（图 32）。
图 32
1. 马达（30A）
2. 工作灯（3A）
3. 电源（3A）
如果任何保险丝熔断，请使用具有适当电压和电流的保险丝进行更换。请参阅主机维护手册获取指定保险丝的零件号。

Important: 机器上所有保险丝的额定电压均为 80V。不要使用 12V 车用保险丝。

确认电池接口板

电池上的接口板会发光，指示电池的状态，包括充电状态、电量状态、故障和电池更新。请咨询您的 Toro 授权经销商，了解有关电池接口板的鞥对信息。

动力系统维护

更换变速箱油

维护间隔时间	维护程序

Note: 请参阅图 33，了解此程序。

图 33

通气管和适配器组件
变速箱
排油塞
放油盘

从变速箱上拆下通气管和适配器组件。
让助手向后倾斜机器并在变速箱下方放置一个放油盘。

Note: 使用放油盘收集变速箱油。
从变速箱上拔掉排油塞并排干变速箱油。
安装排油塞。
上紧排油塞扭矩至 4～5N·m。
通过适配器通风口加入 473ml Dexron VI 合成变速箱油。
安装通气管和适配器组件并上紧扭矩至 12～15N·m。

控制系统维护

调整刹车/手刹

如果刹车/手刹在操作时打滑，请予以调整。

分离手刹。
测量手刹手柄末端的空隙（图 34）。

手柄空隙应在 12.7～25.4mm 之间。如果空隙不在此范围内，继续执行步骤 3以调整刹车拉线。
图 34
1. 手刹手柄
2. 适当的空隙大小为 12.7～25.4mm。
请执行以下步骤来调整刹车拉线张紧力：
- 要增加拉线的张力，应拧松前拉线锁紧螺母，同时拧紧后锁紧螺母（图 35）。必要时重复步骤 2，调节张紧力。
- 要减少拉线的张力，应拧松后锁紧螺母，同时拧紧前拉线锁紧螺母（图 35）。必要时重复步骤 2，以调节张紧力。

图 35

前拉线锁紧螺母
后锁紧螺母
刹车拉线

滚刀组维护

刀片安全

检查滚刀时需小心谨慎。维修滚刀时，需佩戴手套并小心操作。
磨损或受损的刀片或底刀可能会断裂，刀片碎片可能会被抛掷到您或旁观者所在的区域，导致严重人身伤害甚至死亡事故。
定期检查刀片和底刀是否过度磨损或损坏。
检查刀片时需小心谨慎。维修滚刀时，需佩戴手套并小心操作。仅更换或倒磨刀片和底刀；切勿拉直或焊接。
维修刀片时，请注意断开电源后仍可以移动刀片。

安装滚刀组（型号 04835 和 04845）

将支撑架移至滚刀组维修位置。
卸下将滚刀驱动总成固定到侧板上的五金件（图 36）。
图 36
1. 六角头螺丝
2. 隔片
3. 垫圈
4. 弹簧垫圈
5. 螺母
从侧板上卸下滚刀驱动总成、扁平垫圈、弹簧垫圈和隔片（图 36）。
将滚刀组与机架对齐。
用 4 个六角头螺丝将滚刀组固定到机架上（图 37）。
图 37
1. 六角头螺丝
使用先前卸下的内六角螺丝、垫圈和隔片将滚刀驱动总成固定到滚刀组侧板上（图 38）。

确保滚刀驱动总成驱动轴安装在变速箱驱动轴联轴器上（图 38）。
图 38
1. 六角头螺丝
2. 隔片
3. 垫圈
4. 弹簧垫圈
5. 联轴器
6. 螺母

安装滚刀组（型号 04865）

将支撑架移至滚刀组维修位置。
将滚刀组与机架对齐。
向下移动悬挂闩锁以将滚刀组固定到机器上（图 39）。

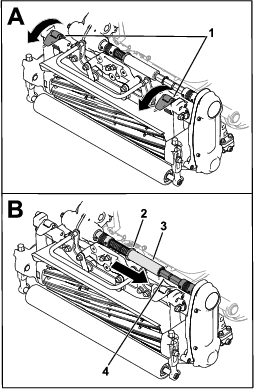

图 39
1. 闩锁
2. 锁止环
3. 六角管道
4. 联轴器轴
将环圈移出变速箱联轴器轴槽并将六角管道插入滚刀组联轴器轴（图 39）。
安装集草斗。

拆下滚刀组（型号 04835 和 04845）

将支撑架移至滚刀组维修位置。
拆下集草斗（如配备）。
从滚刀组（图 40）上卸下滚刀驱动总成并保留五金件。
图 40
1. 六角头螺丝
2. 隔片
3. 垫圈
4. 弹簧垫圈
5. 联轴器
6. 螺母
卸下将滚刀组固定到机架上的六角头螺丝（图 41）。
图 41
1. 六角头螺丝
从机架上拆卸滚刀组。

拆下滚刀组（型号 04865）

Note: 如果在拆下滚刀组后接合滚刀驱动，六角管道就会分离。

将支撑架移至滚刀组维修位置。
拆下集草斗（如配备）。
将环圈（图 42）移动到变速箱轴槽中。

Note: 这样可以释放弹簧的张力。
将六角管道从滚刀组联轴器轴上滑下（图 42）。
图 42
1. 锁止环
2. 六角管道
3. 联轴器轴
4. 闩锁
向上移动悬挂闩锁以从机器上松开滚刀组（图 42）。
从机架上拆卸滚刀组。

倒磨滚刀组

要倒磨滚刀组，请执行以下方案之一：

安装无障碍倒磨套件（型号 139-4342）并使用倒磨机。请联系 Toro 授权经销商以获得本套件。
使用 InfoCenter 信息中心进入倒磨模式。

要进入倒磨模式，请在维护菜单中选择倒磨。按照 InfoCenter 信息中心的提示倒磨滚刀组。

Note: 拨环松开后，便会分离倒磨模式。您可以使用拨环捕捉叉（在散装零件袋中运输）将拨环固定到接合位置。倒磨完成后，拆下拨环捕捉叉。
图 43
1. 拨环捕捉叉
2. 拨环

清洗

清洁机器

维护间隔时间	维护程序
每次使用之后	清洁机器

每次使用之后，可使用温和的清洁剂和水来清洗机器。切勿用压力清洗机器。避免过量用水，特别是在换档控制杆片、InfoCenter 信息中心、电源中心和机器电源接头附近。清洁马达，以在操作中提供适当的冷却。此外，还应保持电池组尽可能清洁，始终保持白色。这样可以反射太阳光，以免电池在阳光下产生过热。

Important: 切勿使用咸水或再生水清洁机器。

Important: 始终将机器存放/停放在远离阳光直射的地方，因为太阳的热量会缩短电池组的寿命。

存放

存放安全

在离开操作员位置之前，应将机器停放在水平地面上、接合手刹、关闭发动机、拔下钥匙（如配备），并等待所有活动件完全停止。等待机器冷却，然后再进行调整、维修、清洁或存放。
切勿将机器存放在有明火、火花或常明火的地方，例如热水器或其他电器上。

存放机器

清洁机器，请参阅清洁机器。

Important: 可使用温和的清洁剂和清水来清洗机器。切勿用压力清洗机器。避免过量用水，特别是在换档控制杆片，InfoCenter（信息中心），电源中心和机器电源接头附近。
检查并拧紧所有紧固件。修理或更换已磨损或损坏的任何部件。
为所有刮擦或裸露的金属表面上漆，油漆可从您的 Toro 授权经销商处购买。
对于长时间存放，请遵循电池存放要求；请参阅电池存放要求。
盖上机器，保护并使其保持清洁。

电池存放要求

Note: 您无需从机器上卸下电池进行存放。

请参阅下表中的存放温度要求：

存放温度要求

存放条件	温度要求
一般存放条件	-20°～45°C
极高温——1 个月或更短时间	45°~60°C
极低温——3 个月或更短时间	-30°～-20°C

Important: 此范围之外的温度会损坏电池。电池存放地方的温度会影响其寿命。在极端温度下长期存放会缩短电池寿命。将机器存放在凉爽（不低于零度）的地方。

存放机器之前，请将电池充电或放电至 40%～60% 的电量。

Note: 最好保持 50% 的电量，以确保最长电池使用寿命。存放前如果将电池充电至 100%，电池使用寿命会缩短。如果您预计机器将存放更长的时间，请将电池充电至 60% 左右的电量。
每存放 6 个月，请检查一次电池电量，确保电量在 40%～60% 之间。如果电量低于 40%，请将电池充电至 40%～60% 的电量。
为电池充电后，请断开电池充电器的电源。存放期间断开电源连接器可最大程度减少电池放电。
如果将充电器连接在机器上，电池充满后充电器会关闭，除非断开充电器并重新连接，否则充电器不会重新打开。

存放充电器

完成断开充电器。程序。
从充电器断开电源线，并将其牢牢卷起。
彻底检查电源线是否有磨损或损坏的迹象。如有磨损或损坏，请予以更换。
彻底检查充电器是否有磨损、松动或损坏的零件。要维修或更换零件，请联系您的 Toro 授权经销商，请求帮助。
请将带有电源线的充电器存放在清洁干燥的地方，避免充电器受到碰撞或损坏，避免接触腐蚀性气体。

Greensmaster® e1021、e1026 和 eFlex® 1021 果岭剪草机

Model No. 04835-Serial No. 400000000 and Up

Model No. 04845-Serial No. 400000000 and Up

Model No. 04865-Serial No. 400000000 and Up

介绍

警告

安全

一般安全

安全和指示标签

组装

调节并安装滚刀组

安装滚刀组

安装滚刀组

安装行走轮

安装集草斗

调节手柄高度调节器的闩锁螺栓

将电池充电器安装到墙上

产品概述

离合器拨环

速度控制杆

点火钥匙开关

行车刹车控制杆

手刹锁定装置

滚刀组驱动控制杆

InfoCenter 信息中心 LCD 显示屏

升降辅助手柄

手柄高度调节器

支撑架

小心

电气规格

附件/配件

操作

操作前

操作前安全

一般安全

执行日常维护

调节剪草速率

剪切率

调节滚刀速度

调节驱动轮鼓位置

调整手柄高度

将机器运送到工作现场

使用行走轮运送机器

使用拖车运送机器

拆下行走轮

操作中

操作中安全

一般安全

斜坡安全

启动机器

使用 InfoCenter 信息中心 LCD 显示屏

使用菜单

操作技巧

光照条件不足情况下的操作机器

在剪草的同时操作控制装置：

关闭机器

操作后

操作后安全

一般安全

电池和充电器安全

一般规则

培训

准备

操作

维护和存放

剪草后操作控制装置

运输机器

安装行走轮

接合或分离传动装置

维护锂离子电池组

警告

运输电池组

电池组保养

了解电池充电器

连接至电源

危险

警告

电池组充电

监控充电过程和故障排除

断开充电器。
