Tosaerba rotante Groundsmaster® 4000 o 4010

Spingete verso l'esterno la leva di regolazione del sedile a fianco del sedile, fate scorrere il sedile nella posizione desiderata e lasciate andare la leva per bloccarlo in tale posizione (Figura 7).

Figura 7

1. Indicatore del peso
2. Leva di regolazione del peso
3. Leva di regolazione del sedile
4. Leva di regolazione dello schienale
5. Manopola di regolazione del bracciolo (non illustrata, situata sotto il bracciolo)

Ruotate la manopola per regolare l'inclinazione del bracciolo.

Note: La manopola di regolazione è situata sotto il bracciolo.

Spostate la leva per regolare l'inclinazione dello schienale (Figura 7).

L’indicatore del peso indica quando il sedile è regolato secondo il peso dell’operatore (Figura 7). Regolate l'altezza posizionando la sospensione all'interno dei parametri della zona verde.

Utilizzate questa leva per regolare in base al peso corretto dell'operatore (Figura 7). Sollevate la leva per aumentare la pressione dell'aria e abbassate la leva per diminuire la pressione dell'aria. La regolazione corretta si ottiene quando l'indicatore del peso è nella zona verde.

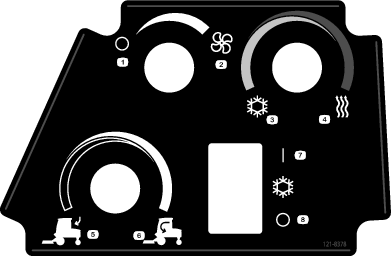

Il comando di ricircolo dell'aria imposta il ricircolo dell'aria nella cabina o il prelievo dell'aria nella cabina dall'esterno (Figura 8).

• Impostate il ricircolo dell'aria quando è in uso l'aria condizionata.

• Impostate il prelievo dell'aria dall'esterno quando è in uso il riscaldamento o la ventola.

Ruotate la manopola di comando della ventilazione per regolare la velocità della ventola (Figura 8).

Ruotate la manopola di comando della temperatura per regolare la temperatura dell'aria all'interno della cabina (Figura 8).

Utilizzate questo interruttore per azionare o spegnere i tergicristalli del parabrezza (Figura 8).

Utilizzate questo interruttore per azionare o spegnere l'aria condizionata (Figura 8).

Tirate verso l'alto le leve per aprire il parabrezza (Figura 9). Premete sulla leva per bloccare il parabrezza posizione APERTA. Tirate verso l'esterno e il basso la leva per chiudere e bloccare il parabrezza.

Figura 9

1. Leva del parabrezza

Tirate verso l'alto le leve per aprire il finestrino posteriore. Premete il fermo verso l'interno per bloccare il finestrino in posizione di APERTURA. Tirate verso l'esterno e il basso la leva per chiudere e bloccare il finestrino (Figura 9).

Important: Chiudete il finestrino posteriore prima di aprire il cofano o potrebbe verificarsi un danno al cofano o al finestrino posteriore.

Prima di avviare il motore e di utilizzare la macchina, controllate il livello dell'olio nella coppa; vedere Controllo del livello dell'olio motore.

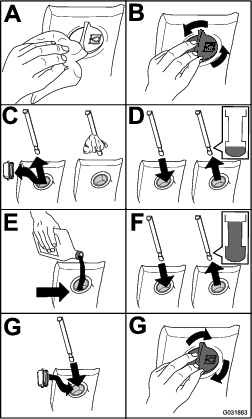

Prima di avviare il motore e di utilizzare la macchina, controllate l'impianto di raffreddamento; vedere Verifica dell'impianto di raffreddamento.

Prima di avviare il motore e di utilizzare la macchina, controllate l'impianto idraulico; vedere Controllo del fluido idraulico.

La pressione giusta dell'aria negli pneumatici è di 1,72 e 2,07 bar.

Important: Per garantire un'ottima qualità di taglio e le prestazioni previste per questa macchina, mantenete la pressione raccomandata in tutti gli pneumatici. Non usate una insufficiente pressione di gonfiaggio degli pneumatici.Verificate la pressione dell'aria in tutti gli pneumatici prima di utilizzare la macchina.

Figura 11

Serrate i dadi ad alette delle ruote a 115–136 N∙m secondo l'ordine illustrato nella Figura 12 e nella Figura 13.

Figura 12

Ruote anteriori

Figura 13

Ruote posteriori

Important: Tenete sempre la cintura di sicurezza allacciata quando il roll bar è alzato e bloccato. Non allacciate la cintura di sicurezza se il roll bar è abbassato.

Abbassamento del roll bar

Important: Abbassate il roll bar soltanto se necessario.

Important: Accertatevi che il sedile sia fissato mediante l'apposito fermo.

Figura 14

Sollevamento del roll bar

Figura 15

Montate i pattini nella posizione inferiore per lavori con altezze di taglio superiori a 64 mm e nella posizione superiore per altezze di taglio inferiori.

Note: Quando i pattini sono consumati, potete capovolgerli e utilizzarli sui lati opposti del tosaerba. Potrete così utilizzare più a lungo i pattini prima di sostituirli.

Regolazione dei pattini (Figura 26).

Important: Serrate la vite davanti a ciascun pattino a un valore compreso tra 9 e 11 N·m.

Figura 26

I rulli degli apparati di taglio devono essere montati nella posizione inferiore quando si utilizzano altezze di taglio superiori a 64 mm e nella posizione superiore quando si utilizzano altezze di taglio inferiori a 64 mm.

Figura 27

Poiché sono possibili differenze nelle condizioni dell'erba e nelle regolazioni di contrappeso dell'unità motrice, falciate un'area di prova e controllatene l'aspetto prima di iniziare il taglio effettivo.

1. Regolate tutti i piatti di taglio all'altezza di taglio desiderata; vedere Regolazione dell'altezza di taglio.

2. Controllate e regolate la pressione dell'aria negli pneumatici anteriori e posteriori tra 1,72 e 2,07 bar.

3. Controllate e regolate la pressione dell'aria in tutti gli pneumatici delle ruote orientabili dell'apparato di taglio a 3,45 bar.

4. Controllate le pressioni di ricarica e contrappeso con il motore al MINIMO ALTO, utilizzando i fori diagnostici dell'impianto idraulico.

   Note: Regolate il contrappeso a 22,41 bar.

5. Controllate le lame curve; fate riferimento a Verifica dell’assenza di curvatura della lama.

6. Falciate l'erba in una zona di prova, al fine di stabilire se l'altezza degli apparati di taglio sia uguale.

7. Se sono ancora necessarie regolazioni del piatto di taglio, trovate una superficie piana utilizzando un regolo di 2 m o più.

8. Per agevolare la misurazione del livello della lama, alzate l'altezza di taglio a un valore compreso tra 7,6 e 10,1 cm; fate riferimento a Regolazione dell'altezza di taglio.

9. Abbassate gli apparati di taglio su una superficie piana e togliete le protezioni dalla parte superiore degli apparati di taglio.

10. Allentate il dado flangiato che fissa la puleggia tendicinghia, in modo da allentare la tensione della cinghia di ciascun apparato di taglio.

L’impianto elettrico della macchina è dotato di microinterruttori di sicurezza. Tali interruttori disinnestano il trattorino o la PDF ogni volta che vi alzate dal sedile. Se disinnestate la PDF e inserite il freno di stazionamento prima di alzarvi dal sedile, il motore non si ferma.

1. Guidate lentamente la macchina in una zona ampia e aperta. Abbassate l'apparato di taglio, spegnete il motore e innestate il freno di stazionamento.

2. Sedetevi sul sedile e premete il pedale di comando della trazione. Cercate di avviare il motore, Il motore non dovrebbe avviarsi. Se si avvia, significa che i microinterruttori di sicurezza non funzionano correttamente ed è necessario riparare il guasto prima di usare la macchina.

3. Sedetevi sul sedile, avviate il motore e innestate la PDF. Stando seduti con la PDF in funzione, alzatevi dal sedile. La PDF dovrebbe disinnestarsi dopo un leggero ritardo. Se la PDF rimane innestata, è presente un malfunzionamento del sistema di microinterruttori di sicurezza che deve essere riparato prima dell'inizio delle operazioni.

4. Sedetevi sul sedile, inserite il freno di stazionamento ed avviate il motore. Togliete il pedale della trazione dalla posizione di FOLLE. L'InfoCenter visualizzerà “trazione non consentita” e la macchina non si muoverà. Se gira, significa che i microinterruttori di sicurezza non funzionano correttamente ed è necessario riparare il guasto prima di usare la macchina.

1. Allentate i dadi di fissaggio e posizionate ogni faro in modo tale che punti esattamente diritto.

   Note: Serrate il dado di fissaggio quel tanto necessario a mantenere il faro nella posizione che gli avete dato.

2. Collocate un pezzo di lamiera piatta sulla parte frontale del faro.

3. Applicate un rapportatore magnetico sulla piastra.

4. Tenendo in posizione il gruppo, inclinate con cautela il faro di 3° verso il basso, quindi serrate il dado.

5. Ripetete l'operazione sull'altro faro.

Quando la macchina è in modalità silenziosa, il livello di pressione acustica nella posizione dell'operatore è inferiore a 80 dBA con un fattore K di 1,0 dBA, quando valutato ai sensi di EN ISO 5395:2013-1, Allegato F.

Contattate il vostro distributore Toro autorizzato per configurare il software della macchina per l’attivazione della Modalità silenziosa.

Il display mostra i dati relativi alla macchina, come lo stato operativo, le varie diagnostiche e altre informazioni sulla macchina stessa. Sul display sono presenti varie schermate. In qualsiasi momento potete passare da una schermata all'altra premendo uno dei pulsanti del display e selezionando la freccia di direzione appropriata.

Figura 31

1. Spia luminosa
2. Sensore luminosità display
3. Pulsante di navigazione: su
4. Pulsante indietro/esci
5. Pulsante di navigazione: riduci/sinistra
6. Pulsante di navigazione: giù
7. Pulsante di navigazione: aumenta/destra
8. Pulsante invia/seleziona

Note: Lo scopo di ogni pulsante può variare a seconda della necessità del momento. Ogni pulsante è contrassegnato con un'icona che ne visualizza la funzione corrente.

Descrizione icone InfoCenter

	Contaore
	Cambio di pagina
	Impostazioni di arresto pedale virtuale
	Le candele sono attive
	L'operatore deve essere seduto alla guida
	Il freno di stazionamento è inserito
	Temperatura del refrigerante motore (°C o °F)
	Trazione o pedale di comando della trazione
	Il comando elettronico della velocità è inserito
	Richiesta di rigenerazione di ripristino/stand by
	Richiesta di rigenerazione parcheggiata o di recupero
	È in corso una rigenerazione parcheggiata o di recupero
	Temperatura di scarico elevata
	Avaria diagnostica controllo NOx; riportate la macchina all'officina e contattate il vostro distributore Toro autorizzato (versione software U e successive)
	La presa di forza è disabilitata
	La presa di forza è innestata
	Batteria
	Livello del carburante
	Avvertenza
	Attivo
	Inattivo
	Precedente
	Successiva
	Gli apparati di taglio sono in fase di sollevamento
	Gli apparati di taglio sono in fase di abbassamento
	Schermata precedente
	Massima
	Minima
	Aumenta valore
	Riduci valore
	Menu
	Scorri in su/giù
	Scorri a sinistra/destra
	Bloccato
	Codice di accesso PIN

Per accedere al sistema di menu InfoCenter, premete il pulsante di accesso ai menu dalla schermata principale. Si passa così al Menu principale. Consultate le tabelle seguenti per un riepilogo delle opzioni disponibili nei menu:

Menu principale – Voce menu	Descrizione
Faults	Il menu Faults (Guasti) contiene un elenco dei guasti recenti della macchina. Consultate il Manuale di manutenzione o contattate il distributore Toro autorizzato per maggiori informazioni sul menu Faults (Guasti) e sulle informazioni in esso contenute.
Service	Il menu Service (Manutenzione) contiene dati sulla macchina, come il contatore delle ore di utilizzo e altri valori analoghi.
Diagnostics	Il menu Diagnostics (Diagnostica) mostra lo stato di ogni interruttore, sensore e uscita di controllo della macchina. Si può utilizzare per risolvere determinate problematiche in quanto indica rapidamente quali comandi della macchina sono ATTIVI e quali sono INATTIVI.
Settings	Il menu Settings (Impostazioni) consente di personalizzare e modificare le opzioni di configurazione sul display.
Machine Settings	Il menu Machine Settings (Impostazioni della macchina) consente di regolare le soglie del minimo automatico, della velocità, di Smart Power, dell'allarme di retromarcia e del sensore di pendenza.
About	Il menu About (Informazioni) elenca il numero del modello, il numero di serie e la versione software della macchina.

Service – Voce menu	Descrizione
Hours	Riporta il numero totale di ore di funzionamento di macchina, motore e PDF, nonché il numero di ore di trasporto della macchina e la manutenzione prevista.
Counts	Riporta i vari conteggi a cui è stata sottoposta la macchina.
DPF Regeneration	Opzione di rigenerazione del filtro antiparticolato diesel e sottomenu FAP
Fan Reverse	Consente di avviare un ciclo inverso della ventola.
Fuel Rate	Riporta il tasso del carburante medio.
Traction Pedal	Riporta i valori di calibrazione del pedale della trazione e consente di calibrare il pedale della trazione.

Settings – Voce menu	Descrizione
Enter PIN (inserire PIN)	Consente a una persona autorizzata dalla vostra azienda (sovrintendente/meccanico) e in possesso del codice PIN di accedere ai menu protetti.
Protected Settings	Consente a una persona autorizzata dalla vostra azienda e in possesso del codice PIN di accedere alle impostazioni protette.
Reset Defaults	Ripristina le impostazioni riportandole ai valori predefiniti.
Backlight	Imposta la luminosità del display LCD.
Language	Imposta la lingua usata nell'InfoCenter*.
Font Size	Imposta le dimensioni dei caratteri sul display.
Units	Imposta le unità di misura usate nell'InfoCenter (sistema metrico o anglosassone).

Note: Il menu Machine Settings (Impostazioni della macchina) viene visualizzato solo dopo l'inserimento del PIN.

Machine Settings – Voce menu	Descrizione
Auto Idle	Controlla la durata consentita prima di portare il motore al minimo quando non si utilizza la macchina
Mow Speed	Controlla la velocità massima di lavoro (range inferiore).
Transport Speed	Controlla la velocità massima di trasporto (range superiore).
Smart Power	Accensione/spegnimento di Smart Power.
Backup Alarm	Indica la presenza di un allarme di retromarcia.
Slope Sensor Installed	Indica la presenza di un sensore di pendenza.

About – Voce menu	Descrizione
Model	Elenca il numero di modello della macchina.
SN	Elenca il numero di serie della macchina.
S/W Rev	Elenca la versione software del controller principale .
Stage V	Riporta la dicitura "Sì" o "No" a seconda del motore.
XDM-2700	Riporta la versione software dell'InfoCenter
CAN	Riporta lo stato del bus di comunicazione della macchina
S/W Rev-S	Elenca la revisione software del controller secondario.

Impostazioni protette nei menu Protected – Accessibili solo inserendo il PIN

Ci sono impostazioni di configurazione operative che sono regolabili all’interno del menu SETTINGS (IMPOSTAZIONI) dell’InfoCenter. Per bloccare queste impostazioni, utilizzate il PROTECTED MENU (MENU PROTETTO).

Note: Al momento della consegna, la password iniziale è programmata dal distributore.

Figura 34

1. Spia diagnostica

• Rossa lampeggiante: guasto presente

• Rossa fissa: avviso presente

• Verde fissa: funzionamento normale

• Verde lampeggiante: codice in aggiornamento

Esercitatevi a guidare la macchina poiché è dotata di trasmissione idrostatica e le sue caratteristiche differiscono da quelle di altre macchine per la manutenzione dei tappeti erbosi. Alcuni fattori da tenere in considerazione durante l'utilizzo del trattorino, dell'apparato di taglio o di altri accessori sono che la trasmissione, il regime del motore e il carico sulle lame di taglio o altri accessori influiscono sulle prestazioni della macchina.

Con Toro Smart Power™, non dovete fare attenzione alla velocità del motore in condizioni di carico pesante. Lo Smart Power impedisce al motore di impantanarsi in condizioni di manto erboso denso controllando automaticamente la velocità della macchina e ottimizzando le prestazioni di taglio.

Potete utilizzare i freni come ausilio durante l’esecuzione di una curva. Usateli tuttavia con attenzione, in particolare su erba morbida o bagnata, poiché potreste strappare accidentalmente il manto erboso. Un altro vantaggio offerto dai freni è quello di mantenere la trazione. Ad esempio, in alcune condizioni di pendenza, la ruota a monte slitta e perde di trazione. Se questa situazione dovesse verificarsi, premete il pedale del freno a monte gradualmente e in modo intermittente, fino a quando la ruota a monte non smette di slittare. Questa azione aumenta la trazione sulla ruota a valle.

La trazione assistita è automatica e non richiede input da parte dell'operatore. Quando una ruota inizia a slittare il flusso viene suddiviso automaticamente tra le ruote anteriori e posteriori per minimizzare lo slittamento della ruota e la perdita di trazione.

Prima di arrestare il motore, disinnestate tutti i comandi e spostate l'acceleratore in posizione di MINIMA. Spostando l'acceleratore in posizione di MINIMA si riducono l'alta velocità del motore, il rumore e le vibrazioni. Per spegnere il motore girate la chiave in posizione di SPEGNIMENTO. Togliete la chiave se vi state allontanando dalla postazione dell’operatore.

Prima di trasferire la macchina, sollevate gli apparati di taglio e bloccate i perni di trasferimento (Figura 35).

Figura 35

1. Perno di bloccaggio per il trasferimento (apparati di taglio laterali)

• Avviate il motore e lasciatelo in funzione a MEZZO FOLLE fino a quando non è caldo. Portate l’interruttore del regime del motore al MINIMO ALTO, sollevate gli apparati di taglio, disinserite il freno di stazionamento, premete il pedale della marcia avanti e guidate con cautela in direzione di un'area aperta.

• Esercitatevi a fare marcia avanti e la retromarcia, e ad avviare e fermare la macchina. Per fermare la macchina togliete il piede dal pedale della trazione e lasciate che il pedale ritorni in FOLLE o premete il pedale di retromarcia.

  Note: Quando procedete in discesa con la macchina, potreste avere bisogno di usare il pedale di retromarcia per fermarvi.

• Esercitatevi a guidare attorno ad ostacoli, con gli apparati di taglio sollevati ed abbassati. Prestate la massima attenzione quando guidate fra spazi limitati, al fine di non danneggiare la macchina o gli apparati di taglio.

• Guidate sempre lentamente in zone accidentate.

• Se vi imbattete in un ostacolo, sollevate gli apparati di taglio per tosarvi attorno.

• Durante il trasferimento della macchina da un'area di lavoro a un'altra, portate gli apparati di taglio in posizione completamente sollevata, spegnete la PDF, premete l'interruttore di tosatura/trasferimento nella posizione di TRASFERIMENTO e portate l'acceleratore alla MASSIMA.

Il sistema di contrappeso mantiene la contropressione idraulica sui cilindri di sollevamento del piatto, Questa pressione migliora la trazione poiché trasferisce il peso del piatto di taglio alle ruote motrici del tosaerba. La pressione del contrappeso è stata impostata in stabilimento per garantire l'equilibrio ottimale tra aspetto dopo il taglio e capacità di trazione nella maggiore parte delle condizioni del tappeto erboso.

La riduzione del contrappeso impostato può migliorare la stabilità dell’apparato di taglio, ma ridurre la capacità di trazione, mentre l'incremento del contrappeso impostato può migliorare la capacità di trazione, ma provocare un aspetto insoddisfacente dopo il taglio. Fate riferimento al Manuale di manutenzione del vostro trattorino per le istruzioni di regolazione della pressione del contrappeso.

Important: In situazioni di frenata di emergenza, togliete il piede dal pedale della trazione, quindi premete i pedali del freno.

Solo nell'intervallo di velocità minima potete utilizzare i freni singolarmente per sterzare o migliorare la trazione. Effettuate quanto segue durante l’utilizzo individuale dei freni:

• Scollegate il fermo di bloccaggio dei pedali (Figura 4).

• Per la sterzata assistita, premete il pedale del freno corrispondente al lato di sterzata. Questo consente un raggio di sterzata più stretto.

  Note: Usate i singoli freni con attenzione, in particolare su erba morbida o bagnata, poiché potreste strappare accidentalmente il manto erboso.

• Per la trazione assistita, applicate una leggera pressione al pedale del freno corrispondente allo pneumatico anteriore che slitta. Ad esempio, in alcune condizioni di pendenza, la ruota a monte slitta e perde di trazione. Se questa situazione dovesse verificarsi, premete il pedale del freno a monte gradualmente e in modo intermittente, fino a quando la ruota a monte non smette di slittare. Questa azione aumenta la trazione sulla ruota a valle.

Con Smart Power l'operatore non dovrà servirsi dell'udito per capire se il motore è sotto sforzo. Lo Smart Power impedisce al motore di impantanarsi in condizioni di manto erboso denso controllando automaticamente la velocità della macchina e ottimizzando le prestazioni di taglio.

Note: La funzionalità Smart Power è ON (attivata) come predefinita.

La velocità della ventola della macchina è controllata dalla temperatura del fluido idraulico e del refrigerante del motore. Quando il fluido idraulico o il refrigerante raggiunge una certa temperatura, si avvia automaticamente un ciclo inverso della ventola. Il ciclo elimina i detriti dalla griglia posteriore e abbassa le temperature del refrigerante del motore e del fluido idraulico.

Potete completare un ciclo inverso avviato manualmente dal menu Service (Revisione) o premendo allo stesso tempo i pulsanti interni destro e sinistro da una SCHERMATA DI ESECUZIONE, quando nel menu contestuale sono visualizzate icone che raffigurano la ventola. Si raccomanda di invertire manualmente la ventola prima di abbandonare l'area di lavoro o di entrare nell'area di manutenzione e rimessaggio.

Note: Quando la richiesta viene riconosciuta, viene visualizzata una schermata temporanea (3-4 secondi) che raffigura una ventola all'interno di un rettangolo. Ciò indica che la richiesta è stata inviata, ma che determinate condizioni impediscono l'inversione della ventola.

La macchina è dotata di minimo automatico che porta automaticamente al minimo il motore quando nessuna delle funzioni seguenti è utilizzata per un periodo di tempo predefinito precedentemente impostato nell'InfoCenter.

• Il pedale della trazione è tornato in posizione di FOLLE.

• la presa di forza sia disinnestata;

• Nessuno degli interruttori di sollevamento sono attivati.

  Quando avviate una delle funzioni sopra, la macchina torna automaticamente alla posizione dell'acceleratore precedente.

Il comando elettronico della trazione blocca la posizione del pedale per mantenere la velocità di trasferimento desiderata. Premendo la parte posteriore dell'interruttore si spegne il comando elettronico della velocità, la posizione centrale dell'interruttore consente la funzione di comando elettronico della velocità, mentre la parte anteriore dell'interruttore imposta la velocità di trasferimento desiderata.

Note: Premendo il pedale del freno o spostando il pedale di trazione in posizione di RETROMARCIA per 1 secondo, viene disinnestata anche la posizione del pedale.

Important: Spurgate l'impianto del carburante se si verifica una delle seguenti situazioni:

• Il motore si è spento a causa dell'esaurimento del carburante.

• È stato eseguito un intervento di manutenzione sui componenti dell’impianto di alimentazione.

1. Togliete il piede dal pedale della trazione e assicuratevi che il pedale sia in FOLLE. Verificate che il freno di stazionamento sia inserito.

2. Portate il comando dell’acceleratore in posizione di minima inferiore.

3. Girate la chiave di accensione in posizione di marcia RUN. La spia della candela a incandescenza dovrebbe illuminarsi.

4. Quando l'intensità della spia della candela a incandescenza si affievolisce, girate la chiave di accensione in posizione START.

   Important: Non fate girare il motorino di avviamento per più di 15 secondi per volta perché può danneggiarsi. Se il motore non si avvia dopo 15 secondi, girate la chiave in posizione di SPEGNIMENTO, controllate la posizione dei comandi e le procedure, attendete altri 15 secondi e ripetete la procedura di avviamento.

5. Rilasciate immediatamente la chiave quando il motore si avvia e lasciate che torni in posizione di FUNZIONAMENTO.

6. Portate la leva di comando dell'acceleratore nella posizione desiderata.

   Se la temperatura è inferiore a -7 °C, è possibile azionare il motorino d'avviamento per 30 secondi seguiti da 60 secondi in posizione di spegnimento per due tentativi.

   Important: Spegnete il motore e attendete che si raffreddi prima di controllare l'assenza di perdite d'olio, componenti allentati o altri malfunzionamenti.

Important: Al termine di un'operazione a pieno carico, lasciate girare il motore al minimo per cinque minuti prima di spegnerlo. Ciò consente al turbocompressore di raffreddarsi prima di spegnere il motore. La mancata osservanza di questa istruzione può causare l'avaria del turbocompressore.

Note: Abbassate gli apparati di taglio al suolo ogni volta che parcheggiate la macchina, per scaricare il carico idraulico dal sistema, impedendo l'usura delle parti del sistema e l'abbassamento accidentale degli apparati stessi.

1. Spostate indietro il comando dell'acceleratore in posizione di MINIMA.

2. Spostate l’interruttore PDF in posizione di SPEGNIMENTO.

3. Inserite il freno di stazionamento.

4. Ruotate la chiave di accensione in posizione di SPEGNIMENTO.

5. Togliete la chiave dall’interruttore per evitare l’avviamento accidentale del motore.

L'interruttore di regime del motore ha 2 modalità che consentono di modificare la velocità del motore stesso. Toccando momentaneamente l'interruttore, la velocità del motore aumenta o diminuisce in incrementi di 100 giri/min. Tenendo premuto l'interruttore, il motore passa automaticamente al MINIMO SUPERIORE o INFERIORE, a seconda di quale lato dell'interruttore viene premuto.

Supervisore (menu Protected)

Questa funzionalità consente al supervisore di impostare la velocità di tosatura massima alla quale l’operatore può falciare (range inferiore) in incrementi del 5% tra il 30 e il 100%.

Fate riferimento a Impostazione della velocità di falciatura massima consentita per la procedura di regolazione della velocità di lavoro.

Operatore

Questa funzionalità consente all'operatore di regolare la velocità massima di tosatura (range minimo) all'interno delle impostazioni preimpostate dal supervisore. Nella schermata di caricamento dell'InfoCenter o nella schermata principale premete il pulsante centrale (icona ) per regolare la velocità.

Note: Quando passata dalla bassa all'alta velocità le impostazione si trasferiranno in base all'impostazione precedente. Le impostazioni vengono resettate quando la macchina è spenta.

Note: Questa funzione può essere utilizzata in combinazione con il controllo elettronico della velocità.

Supervisore (menu Protected)

Questa funzionalità consente al supervisore di impostare la velocità di trasferimento massima alla quale l’operatore può trasferire la macchina (range superiore) in incrementi del 5% tra il 30 e il 100%.

Fate riferimento a Impostazione della velocità di trasferimento massima consentita per la procedura di regolazione della velocità di trasferimento.

Operatore

Questa funzionalità consente all'operatore di regolare la velocità massima di trasferimento (range massimo) nei limiti delle impostazioni preimpostate dal supervisore. Nella schermata di caricamento dell'InfoCenter o nella schermata principale premete il pulsante centrale (icona ) per regolare la velocità.

Note: Quando passate dalla bassa all'alta velocità le impostazioni si trasferiranno in base all'impostazione precedente. Le impostazioni vengono resettate quando la macchina è spenta.

Note: Potete inoltre utilizzare questa funzionalità in combinazione con il controllo elettronico della velocità.

Il filtro antiparticolato (DPF) rimuove la fuliggine dal gas di scarico del motore.

Il processo di rigenerazione del DPF utilizza il calore proveniente dallo scarico del motore che viene amplificato dal catalizzatore per ridurre la fuliggine accumulata in cenere.

Per mantenere pulito il DPF occorre tenere a mente quanto segue.

• Fate girare il motore al regime massimo tutte le volte che è possibile per favorire l'autopulizia del DPF.

• Utilizzate olio motore appropriato.

• Riducete il più possibile la quantità di tempo con il motore al minimo.

• Utilizzate solo diesel con bassissimo tenore di zolfo.

Azionate la vostra macchina e manutenetela tenendo presente la funzione del DPF. Il motore sotto carico produce in genere una temperatura di scarico idonea alla rigenerazione del DPF.

Important: Riducete il più possibile la quantità di tempo con il motore al minimo, oppure azionate il motore a basso regime per contribuire a ridurre l'accumulo di fuliggine nel DPF.

Interpretazione delle icone relative alla rigenerazione

Icona	Definizione delle icone
	• Icona Rigenerazione parcheggiata o di recupero: la rigenerazione è necessaria.
	• Eseguite immediatamente la rigenerazione.
	• La rigenerazione è stata riconosciuta e la richiesta è in elaborazione.
	• La rigenerazione è in corso e la temperatura di scarico è elevata.
	• Avaria del sistema di controllo NOx; la macchina necessita di assistenza.

Tipi di rigenerazione del filtro antiparticolato diesel

Tipi di rigenerazione del filtro antiparticolato eseguiti durante il funzionamento della macchina:

Tipo di rigenerazione	Condizioni che causano la rigenerazione del FAP	Descrizione del funzionamento del DPF
Passivo	Si verifica durante il normale funzionamento della macchina ad alto regime del motore o ad alto carico del motore	• L'InfoCenter non visualizza un'icona indicante la rigenerazione passiva.
		• Durante la rigenerazione passiva, il FAP tratta gas di scarico con temperatura elevata, ossidando le emissioni nocive e bruciando la fuliggine in cenere.
Assistito	Si verifica a causa del basso regime del motore, basso carico del motore o quando il computer rileva la crescente ostruzione del FAP da parte della fuliggine	• L'InfoCenter non visualizza un'icona indicante la rigenerazione assistita.
		• Durante la rigenerazione assistita, il computer del motore regola le impostazioni del motore al fine di aumentare la temperatura di scarico.
Ripristino	Ha luogo ogni 100 ore	• Quando nell'InfoCenter viene visualizzata l'icona della temperatura di scarico elevata , è in corso una rigenerazione.
	Ha luogo anche quando a fronte di un normale funzionamento del motore la quantità di fuliggine accumulata supera quella consentita all'interno del filtro.
		• Durante la rigenerazione di recupero, il computer del motore mantiene elevati i giri del motore per garantire la rigenerazione del filtro.

Tipi di rigenerazione del filtro antiparticolato che richiedono il parcheggio della macchina:

Tipo di rigenerazione	Condizioni che causano la rigenerazione del FAP	Descrizione del funzionamento del DPF
Parcheggiata	Ha luogo perché il computer stabilisce che la pulizia automatica del DPF è insufficiente.	• Quando viene visualizzata l'icona della rigenerazione di ripristino in stand by o della rigenerazione parcheggiata o di recupero è necessario procedere alla rigenerazione.
	Ha luogo anche perché avviate una rigenerazione parcheggiata.
	Può aver luogo perché è stata avviata l'inibizione della rigenerazione che ha disattivato la pulizia automatica del DPF	• Effettuate la rigenerazione parcheggiata appena possibile per evitare la necessità di una rigenerazione di recupero.
	Potrebbe essere dovuta all'uso di un carburante o un olio motore non corretti	• Il completamento di una rigenerazione parcheggiata richiede da 30 a 60 minuti.
		• Il serbatoio deve contenere almeno 1/4 di carburante.
		• Dovete parcheggiare la macchina per effettuare una rigenerazione parcheggiata.
Recupero	Ha luogo perché la richiesta di rigenerazione parcheggiata è stata ignorata, consentendo al DPF di raggiungere un punto critico di intasamento.	• Quando viene visualizzata l'icona della rigenerazione di ripristino in stand by o della rigenerazione parcheggiata o di recupero , è necessario procedere alla rigenerazione di recupero.
		• Il completamento di una rigenerazione di recupero richiede fino a 3 ore.
		• La macchina deve avere almeno ½ serbatoio di carburante.
		• Dovete parcheggiare la macchina per effettuare una rigenerazione di recupero.

In caso di emergenza, potete spostare la macchina in avanti azionando la valvola di bypass situata nella pompa idraulica a portata variabile e spingendo o trainando la macchina.

Important: Non spingete né trainate la macchina a velocità superiori a 3–4,8 km/h, poiché la trasmissione interna può danneggiarsi.Le valvole di bypass devono essere aperte ogni volta che spingete o trainate la macchina.

1. Sollevate il sedile e individuate le valvole di bypass, che sono posizionate sotto la parte anteriore del serbatoio del carburante (Figura 39).



   Figura 39

   1. Valvola di bypass (2)

2. Ruotate ogni valvola 3 volte in senso antiorario per aprirla e consentire al fluido di bypassare internamente.

   Note: Non aprire più di 3 giri. Poiché il fluido viene bypassato, potete spostare lentamente la macchina senza danneggiare la trasmissione.

3. Spingete o trainate la macchina.

4. Dopo aver terminato di spingere o di trainare la macchina, chiudete le valvole di bypass. Serrate la valvola a 70 N∙m.

   Important: Assicuratevi che la valvola di bypass sia chiusa prima di avviare il motore. Se fate girare il motore con la valvola di bypass aperta, la trasmissione si surriscalda.

Important: Se dovete spingere o trainare la macchina in retromarcia, effettuate il bypass della valvola di non ritorno, nel collettore della trazione integrale.Per bypassare la valvola di non ritorno, collegate un gruppo flessibile al foro diagnostico di ispezione della pressione di trazione in retromarcia (situato sull’idrostato) e al foro situato tra i fori M8 e P2 sul collettore della trazione posteriore (situato dietro lo pneumatico anteriore). Il gruppo flessibile include 1 flessibile (n. cat. 95-8843), 2 raccordi dell'accoppiatore (n. cat. 95-0985) e 2 raccordi idraulici (n. cat. 340-77).

Nella parte anteriore e posteriore della macchina sono posizionati dei punti di sollevamento.

• Sul telaio all'interno di ogni ruota motrice anteriore

• Al centro dell'assale posteriore

• Togliete la chiave e interrompete l’erogazione di carburante (se in dotazione) prima di rimessare o trainare la macchina.

• Prestate la massima attenzione durante il carico e lo scarico della macchina da un rimorchio o da un autocarro.

• Utilizzate rampe a tutta larghezza per caricare la macchina su un rimorchio o un autocarro.

• Fissate la macchina in sicurezza.

Sui lati anteriore e posteriore della macchina, sono posizionati dei punti di attacco (Figura 40).

Note: Utilizzate cinghie idonee e approvate dal Dipartimento dei trasporti sui 4 angoli per ancorare la macchina.

• 2 sulla parte anteriore della piattaforma dell'operatore

• Paraurti posteriore

Figura 40

1. Punto di ancoraggio posteriore
2. Punti di ancoraggio anteriori

1. Sbloccate il cofano e alzatelo.

2. Togliete la coppiglia che fissa il perno del cofano alle staffe di montaggio (Figura 41).



   Figura 41

   1. Coppiglia

3. Spostate a destra il cofano, sollevate l'altro lato ed estraetelo dalle staffe.

Note: Per montare il cofano invertite questa operazione.

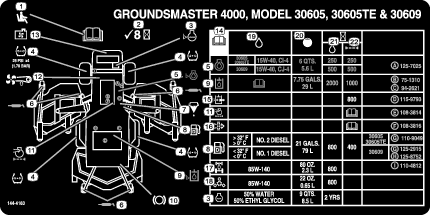

La macchina è dotata di raccordi per ingrassaggio che devono essere lubrificati a intervalli regolari con grasso n. 2 al litio. Inoltre, ingrassate la macchina immediatamente dopo ogni lavaggio.

Posizione e numero di raccordi per ingrassaggio:

Trattorino

• 2 boccole orientabili dell'assale anteriore e posteriore (Figura 42)

• 2 giunti a sfera del cilindro di sterzatura (Figura 43)

• 2 giunti a sfera del tirante (Figura 43)

• 2 boccole del perno del fuso a snodo (Figura 43).Lubrificate il raccordo superiore sul perno del fuso a snodo una volta all’anno (2 pompe).

Figura 42

Figura 43

Apparato di taglio anteriore

• 2 boccole dell'albero della forcella della ruota orientabile (Figura 44)

• 3 cuscinetti dell'asse del fusello – posizionati sotto la puleggia (Figura 45)

• 2 boccole orientabili del braccio di rinvio (Figura 45)

Figura 44

Figura 45

Gruppi di sollevamento anteriori

• 2 (su ciascun lato) boccole orientabili del cilindro del braccio di sollevamento (Figura 46)

• 2 giunti a sfera del braccio di sollevamento (Figura 47)

Figura 46

Figura 47

Apparato di taglio laterale

• 1 boccola dell'albero della forcella della ruota orientabile (Figura 48)

• 2 (su ciascun lato) cuscinetti dell'asse del fusello – posizionati sotto la puleggia

• 1 boccola orientabile del braccio di rinvio – situata sul braccio di rinvio

Figura 48

Gruppi di sollevamento laterali

• 6 boccole del braccio di sollevamento principale (Figura 49 e Figura 50)

• 2 boccole orientabili della leva a squadra (Figura 51)

• 4 boccole del braccio posteriore (Figura 51).

• 4 boccole del cilindro di sollevamento (Figura 52)

Figura 49

Figura 50

Figura 51

Figura 52

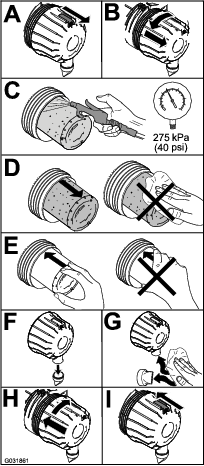

Verificate che il corpo del filtro dell'aria sia privo di danni che possano causare una fuoriuscita d'aria. Sostituitelo se è danneggiato. Verificate che l'intero sistema di presa d'aria non sia danneggiato, non accusi perdite e che le fascette stringitubo non siano allentate.

Effettuate la manutenzione del filtro dell'aria quando l'indicatore (Figura 55) lo richiede. Sostituendo il filtro dell’aria prima del necessario si aumenta il rischio che la morchia penetri nel motore quando si toglie il filtro.

Figura 55

1. Indicatore del filtro dell'aria

Important: Verificate che il coperchio si chiuda ermeticamente intorno al corpo del filtro.

1. Sostituite il filtro dell’aria (Figura 56).



   Figura 56

   Note: Non pulite un elemento usato perché la pulizia potrebbe danneggiare il mezzo filtrante.

   Important: Non cercate di pulire il filtro di sicurezza (Figura 57). Sostituitelo ogni 3 interventi di manutenzione sul filtro primario.



   Figura 57

   1. Filtro dell'aria di sicurezza

2. Se la spia (Figura 55) è rossa, resettatela.

Se gli errori motore , , o vengono visualizzati sull’InfoCenter (Figura 58) pulite il filtro antiparticolato come descritto di seguito:

Figura 58

1. Fate riferimento alla sezione Motore nel Manuale di manutenzione per le informazioni su smontaggio e montaggio del catalizzatore di ossidazione diesel e del filtro antifuliggine del FAP.

2. Fate riferimento al vostro Centro assistenza autorizzato Toro per i ricambi o la manutenzione per il catalizzatore di ossidazione diesel e il filtro antifuliggine.

3. Contattate il vostro distributore Toro autorizzato perché effettui il reset dell'ECU del motore dopo l'installazione di un FAP pulito.

Revisionate il separatore di condensa come illustrato nella Figura 59.

Dopo la sostituzione del separatore di condensa, ruotate la chiave in posizione ON per 10 secondi, ma non avviate il motore. Ruotate la chiave in posizione di spegnimento e ripetete quest’operazione per altre 2 volte.

Figura 59

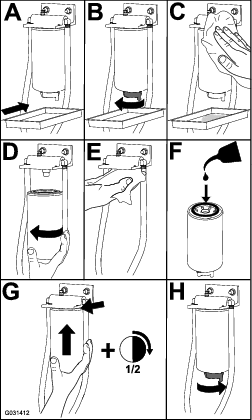

1. Pulite le superfici circostanti la testa del filtro del carburante (Figura 60).



   Figura 60

   1. Testa del filtro del carburante
   2. Filtro carburante

2. Togliete il filtro e pulite la superficie di montaggio della testa del filtro (Figura 60).

3. Lubrificate la guarnizione del filtro con olio motore di lubrificazione pulito; fate riferimento al manuale d'uso del motore per ulteriori informazioni.

4. Montate a mano la scatola del filtro asciutto finché la guarnizione non tocca la testa del filtro, quindi ruotatela di un altro mezzo giro.

5. Avviate il motore e verificate che non ci siano fuoriuscite di carburante attorno alla testa del filtro.

Important: Prima di effettuare interventi di saldatura sulla macchina, scollegate il cavo negativo dalla batteria per evitare danni all'impianto elettrico.

Note: Controllate lo stato della batteria ogni settimana, oppure ogni 50 ore di servizio. Mantenete puliti i morsetti e la scatola della batteria, poiché le batterie sporche si scaricano lentamente. Per pulire la batteria, lavate la scatola completa con una soluzione di bicarbonato di sodio e acqua. Risciacquate con acqua pulita. Per impedire la corrosione, ricoprite i morsetti della batteria e i connettori dei cavi con grasso Grafo 112X (rivestimento) (n. di parte Toro 505-47) o vaselina.

1. Aprite il coperchio della batteria sul lato della copertura (Figura 61).

   Note: Premete sulla superficie piatta sopra il coperchio della batteria per facilitare la rimozione del coperchio (Figura 61).



   Figura 61

   1. Coperchio della batteria
   2. Premete qui.


   Figura 62

   1. Batteria

2. Togliete la protezione di gomma dal morsetto positivo e ispezionate la batteria.

   Avvertenza

   I morsetti della batteria e gli attrezzi metallici possono creare cortocircuiti contro i componenti metallici, e provocare scintille, Queste possono fare esplodere i gas delle batterie e provocare infortuni.

   • Quando la batteria viene smontata o montata, evitate che i morsetti entrino a contatto con le parti metalliche della macchina.

   • Evitate cortocircuiti fra i morsetti della batteria e le parti metalliche della macchina causati da utensili metallici.

   Avvertenza

   Se il percorso dei cavi della batteria non è corretto, la macchina e i cavi potrebbero danneggiarsi e produrre scintille. Eventuali scintille possono fare esplodere i gas delle batterie e provocare lesioni personali.

   • Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).

   • Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).

3. Per impedire la corrosione, spalmate i due collegamenti della batteria con grasso Grafo 112X (rivestimento), n. cat. Toro 505-47, vaselina o grasso leggero, e

4. infilate il cappuccio in gomma sul morsetto positivo.

5. Chiudete il coperchio della batteria.

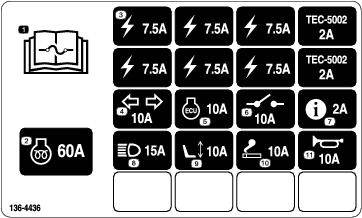

I fusibili del trattore si trovano sotto il coperchio della centralina dell'alimentazione (Figura 63, Figura 64 e Figura 65).

Rimuovete le 2 viti che fissano il coperchio della centralina dell'alimentazione al telaio e rimuovete il coperchio (Figura 63).

Figura 63

1. Coperchio della centralina dell'alimentazione
2. Viti

Figura 64

1. Fusibili

Figura 65

I fusibili della cabina si trovano nella relativa scatola inserita nel rivestimento del padiglione della cabina (Figura 66 e Figura 67).

Note: Solo per modello con cabina

Figura 66

1. Scatola dei fusibili della cabina
2. Fusibili

Figura 67

Potete regolare l'angolazione operativa del pedale della trazione al fine di ottenere un comfort migliore.

1. Allentare i 2 dadi e bulloni che fissano il lato sinistro del pedale di trazione alla staffa (Figura 68).



   Figura 68

   1. Pedale di comando della trazione
   2. Bulloni e dadi di fissaggio

2. Inclinate il pedale nell'angolazione desiderata e stringete i dadi (Figura 68).

Per la sostituzione usate lubrificante per ingranaggi di alta qualità SAE 85W-140.

1. Con la macchina parcheggiata su terreno pianeggiante, posizionate la ruota in modo che un tappo di controllo si trovi a ore 12 e l'altro a ore 3 (Figura 69).



   Figura 69

   1. Tappo di controllo/spurgo (2)

2. Rimuovete il tappo a ore 3 (Figura 69).

   Note: L'olio deve essere in fondo al foro del tappo di controllo.

3. Se il livello dell'olio è basso rimuovete il tappo a ore 12 e aggiungete l'olio finché non inizia a fuoriuscire dal foro a ore 3.

4. Installate entrambi i tappi.

Per la sostituzione usate lubrificante per ingranaggi di alta qualità SAE 85W-140.

1. Con la macchina parcheggiata su una superficie piana, posizionate la ruota in modo che un tappo di controllo si trovi nella posizione inferiore (ore 6) (Figura 70).



   Figura 70

   1. Tappo di controllo/spurgo

2. Mettete una bacinella sotto il mozzo del planetario, togliete il tappo e lasciate defluire l'olio.

3. Mettete una bacinella sotto la scatola del freno, togliete il tappo di spurgo e lasciate defluire l'olio (Figura 71).



   Figura 71

   1. Tappo di spurgo
   2. Scatola del freno

4. Quando è defluito tutto l'olio da entrambi le parti, inserite il tappo nella scatola del freno.

5. Girate la ruota finché il foro del tappo aperto nel planetario si trovi a ore 12.

6. Attraverso il foro aperto, riempite lentamente gli ingranaggi planetari con 0,65 litri di lubrificante per ingranaggi di alta qualità SAE 85W-140.

   Important: Se il planetario si riempie prima dell'aggiunta di 0,65 litri di olio, aspettate un'ora o inserite il tappo e muovete la macchina di circa tre metri per distribuire l'olio all'interno dell'impianto frenante. In seguito rimuovete il tappo e aggiungete l'olio rimanente.

7. Montate il tappo.

8. Ripetete la procedura sul gruppo ruotismo planetario/freno opposto.

L'assale posteriore è riempito di lubrificante per ingranaggi SAE 85W-140. La capacità è pari a 2,4 litri. Ogni giorno, controllate a vista che non vi siano perdite.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Rimuovete un tappo di controllo da un'estremità dell'assale e assicuratevi che il lubrificante raggiunga la parte inferiore del foro (Figura 72).

   Note: Se il livello è basso, togliete il tappo di riempimento e rabboccate con lubrificante finché non raggiunge la base del foro del tappo di controllo.



   Figura 72

   1. Tappo di controllo
   2. Tappo di riempimento

La scatola ingranaggi è riempita di lubrificante per ingranaggi SAE 85W-140. La capienza è di 0,5 litri. Ogni giorno, controllate a vista che non vi siano perdite.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Togliete il tappo di controllo/riempimento dal lato sinistro del riduttore e verificate che il lubrificante raggiunga la base del foro (Figura 73).

   Note: Se il livello è basso, rabboccate con lubrificante fino a portarlo alla base del foro.



   Figura 73

   1. Ingranaggi
   2. Tappo di controllo/riempimento

1. Parcheggiate la macchina su terreno pianeggiante.

2. Pulite attorno ai tre tappi di spurgo, uno per lato ed uno in centro (Figura 74).

3. Rimuovete i tappi di controllo per facilitare lo spurgo dell'olio.

4. Togliete i tappi di spurgo e lasciate defluire l’olio nelle bacinelle.



   Figura 74

   1. Posizione del tappo di spurgo

5. Pulite l'area circostante il tappo di spurgo sul fondo della scatola degli ingranaggi (Figura 75).

6. Togliete il tappo di spurgo dalla scatola degli ingranaggi e lasciate defluire l'olio in una bacinella.

   Note: Rimuovete il tappo di riempimento per facilitare lo spurgo dell'olio.



   Figura 75

   1. Tappo di spurgo

7. Rabboccate finché l'olio non raggiunge la base dei fori del tappo di controllo; vedere Controllo del lubrificante dell'assale posteriore.

8. Montate i tappi.

1. Misurate l’interasse (all’altezza dell’assale) sulla parte anteriore e posteriore degli pneumatici di sterzo.

   Note: La misurazione anteriore deve risultare di 6 mm inferiore a quella posteriore.

2. Per regolare, allentate i fermi su entrambe le estremità dei tiranti.

3. Girate l'estremità del tirante in modo da spostare la parte anteriore dello pneumatico verso l'interno o l'esterno.

4. Quando la regolazione sarà corretta, serrate i fermi dei tiranti.

Il serbatoio del refrigerante è riempito in fabbrica con una soluzione al 50/50 di acqua e refrigerante a lunga durata a base di glicole etilenico.

Important: Utilizzate solo refrigeranti disponibili in commercio conformi alle specifiche elencate nella tabella Standard per refrigeranti a lunga durata.Non utilizzate refrigerante tradizionale (verde) con tecnologia ad acidi inorganici (IAT) nella vostra macchina. Non miscelate refrigerante tradizionale con refrigerante a lunga durata.

Tabella dei tipi di refrigeranti

Standard per refrigeranti a lunga durata

Important: La concentrazione di refrigerante dovrebbe corrispondere a una miscela 50/50 di refrigerante e acqua.

• Consiglio: Quando miscelate il refrigerante da un concentrato, utilizzate acqua distillata

• Scelta consigliata: Se non disponete di acqua distillata, utilizzate un refrigerante premiscelato invece di un concentrato.

• Requisito minimo: Se non disponete di acqua distillata e di refrigerante premiscelato, miscelate refrigerante concentrato con acqua potabile pulita.

Controllate il livello del refrigerante all'inizio di ogni giornata di lavoro. L'impianto ha una capacità di 8,5 litri.

1. Togliete con cautela il tappo del radiatore e il tappo del serbatoio di espansione (Figura 76).

2. Controllate il livello del refrigerante nel radiatore.

   Note: Il radiatore deve essere riempito fino alla parte superiore del collo del bocchettone, ed il serbatoio di espansione fino al segno di pieno (Full).



   Figura 76

   1. Serbatoio di espansione

3. Se il livello del refrigerante è basso, aggiungete una miscela 50/50 di acqua e anticongelante glicol etilico.

   Important: Non usate solo acqua o liquidi frigorigeni a base di alcol o metanolo, dal momento che ciò potrebbe provocare danni.

4. Montate il tappo del radiatore e quello del serbatoio di espansione.

Togliete ogni giorno i detriti dal radiatore dell'olio/refrigeratore dell'olio. Eliminateli più spesso in ambienti sporchi.

Questa macchina è dotata di sistema di trasmissione ventola con azionamento idraulico che va automaticamente (o manualmente) in direzione inversa per ridurre l'accumulo dei detriti sulla griglia e sul refrigeratore/radiatore dell'olio. Se da un lato questa funzione permette di ridurre il tempo necessario per la pulizia dei radiatore/refrigeratore dell'olio, non elimina la necessità della pulizia ordinaria. La pulizia e l'ispezione periodica del radiatore/refrigeratore dell'olio è comunque necessaria.

1. Spegnete il motore, togliete la chiave e sollevate il cofano.

2. Ripulite accuratamente la zona motore da tutti i detriti.

3. Pulite accuratamente entrambi i lati dell’area del refrigeratore dell’olio e del radiatore utilizzando aria compressa (Figura 77).

   Note: Iniziate dal lato della ventola e fate uscire i detriti verso la parte posteriore. Successivamente eseguite la pulizia partendo dalla parte posteriore e soffiando l'aria verso la parte anteriore. Ripetete questa procedura più volte fino a rimuovere completamente sporcizia e detriti.

   Important: L'uso di acqua per la pulizia del radiatore/refrigeratore dell'olio può favorire la precoce corrosione e danni ai componenti.



   Figura 77

   1. Radiatore/radiatore dell'olio

4. Chiudete il cofano.

Regolate questi freni se il pedale ha un “gioco” superiore a 25 mm, o quando i freni non funzionano in modo efficace. Per gioco s'intende la distanza che il pedale percorre prima che si avverta la resistenza della frenata.

1. Sganciate il perno di bloccaggio dai pedali del freno, in modo che i due pedali operino indipendentemente l'uno dall'altro.

2. Per ridurre il gioco dei pedali del freno serrate i freni come segue:

   1. Allentate il dado anteriore sull'estremità filettata del cavo del freno (Figura 78).



      Figura 78

      1. Cavo del freno

   2. Serrate il dado posteriore per spostare indietro il cavo, finché i pedali dei freni non hanno un gioco di 13–25 mm.

   3. Serrate i dadi anteriori dopo avere regolato correttamente i freni.

La tensione corretta della cinghia consente uno scostamento di 10 mm quando viene applicata sulla cinghia una forza pari a 44 N a metà tra le pulegge.

Se la flessione non è di 10 mm, allentate i bulloni di fissaggio dell'alternatore (Figura 79).

Note: Aumentate o riducete la tensione della cinghia dell'alternatore e serrate i bulloni. Controllate di nuovo l’inflessione della cinghia per accertare che sia esatta.

Figura 79

1. Alternatore
2. Bullone di fissaggio
3. Compressore
4. Puleggia tendicinghia

1. La tensione corretta della cinghia consente uno scostamento di 10 mm quando viene applicata sulla cinghia una forza pari a 44 N a metà tra le pulegge.

2. Se la flessione non è di 10 mm, allentate il bullone di fissaggio della puleggia tendicinghia (Figura 79).

   Note: Aumentate o riducete la tensione della cinghia del compressore e serrate il bullone. Controllate di nuovo l’inflessione della cinghia per accertare che sia esatta.

Quando la tensione è corretta, la misura interna della molla di prolunga (da gancio a gancio) deve essere circa 8,3–9,5 cm. Quando la tensione della molla è giusta, regolate il bullone di arresto (bullone a testa tonda) fino ad ottenere un gioco di 2–5 mm tra la testa del bullone ed il braccio di rinvio (Figura 80).

Note: Verificate che la cinghia si trovi dal lato molla del guidacinghia (Figura 80).

Figura 80

1. Molla di prolunga
2. Bullone di arresto
3. Dado flangiato
4. Guidacinghia
5. Misurazione (da gancio a gancio) – circa 8,3–9,5 cm
6. Bullone ad occhio
7. Cinghia

La cinghia di trasmissione della lama, tesa dalla puleggia tendicinghia a molla, ha una lunga durata. Tuttavia, dopo molte ore di funzionamento, presenterà segni di usura. I segnali di una cinghia usurata includono il cigolio durante la rotazione della cinghia, lo slittamento delle lame durante il taglio dell'erba, bordi frastagliati, segni di bruciature e crepe. Sostituite la cinghia se notate uno qualsiasi dei segni sopra riportati.

1. Abbassate l'apparato di taglio a terra, togliete i copricinghia dalla parte superiore dell'apparato di taglio e metteteli da parte.

2. Allentate il bullone ad occhio per consentire la rimozione della molla di prolunga (Figura 80).

3. Allentate il dado flangiato che fissa il bullone di arresto all'aletta di montaggio e spostate la puleggia tendicinghia dalla cinghia per rilasciare la tensione (Figura 80).

   Note: Allentate il dado quanto basta per consentire al braccio di rinvio di oltrepassare il bullone di arresto.

   Note: Nel caso il bullone di arresto venga tolto dalla linguetta di montaggio, verificate che venga reinserito nel foro di allineamento della testa del bullone di arresto con il braccio di rinvio.

4. Togliete i bulloni che fissano il motore idraulico all’apparato di taglio (Figura 81).



   Figura 81

   1. Motore idraulico
   2. Bulloni di fissaggio

5. Togliete il motore e appoggiatelo sopra l'apparato di taglio.

6. Togliete la vecchia cinghia dalle pulegge del fusello e dalla puleggia tendicinghia.

7. Infilate la nuova cinghia attorno alle pulegge del fusello e al gruppo puleggia tendicinghia.

8. Dopo avere montato la cinghia attorno alle pulegge, posizionate il motore idraulico sull'apparato di taglio. Montate il motore sull'apparato di taglio con i bulloni tolti in precedenza.

   Note: Verificate che la cinghia si trovi dal lato molla del guidacinghia (Figura 80).

9. Collegate la molla di prolunga (Figura 80) al bullone ad occhio e tendete la cinghia come segue:

   • Quando la tensione è corretta, la misura interna della molla di prolunga (da gancio a gancio) deve essere circa 8,3 –9,5 cm.

   • Una volta ottenuta la giusta tensione della molla, regolate il bullone di arresto (bullone a testa tonda) fino ad ottenere un gioco di 2–5 mm tra la testa del bullone ed il braccio di rinvio.

Note: Sebbene non sia necessario per le normali procedure di manutenzione, potete ruotare (inclinare) l'apparato di taglio anteriore in posizione verticale.

1. Sollevate leggermente il piatto di taglio anteriore da terra, innestate il freno di stazionamento, spegnete il motore e rimuovete la chiave.

2. Rimuovete la coppiglia e il perno con testa che fissano il fermo di trasferimento del piatto di taglio alla relativa piastra e ruotate il fermo verso la parte posteriore del piatto.

3. Togliete la coppiglia e il perno con testa che fissano le catene dell’altezza di taglio sul retro dell’apparato di taglio.

4. Avviate il motore, sollevate lentamente l'apparato di taglio anteriore, spegnete il motore e togliete la chiave.

5. Afferrate la parte anteriore dell'apparato di taglio e sollevatelo in posizione verticale.

6. Mantenendo l'apparato di taglio verticale, fate passare l'estremità del cavo sopra il perno del braccio di sollevamento dell'apparato e fissate il cavo con la coppiglia (Figura 86).



   Figura 86

   1. Cavo
   2. Spina

1. Facendovi aiutare da un'altra persona, mantenete l'apparato di taglio in posizione verticale, togliete la coppiglia che fissa l'estremità del cavo e togliete il cavo dalla spina.

2. Ruotate (inclinate) l'apparato di taglio verso il basso.

3. Riponete il cavo sotto la piattaforma dell'operatore.

4. Sedetevi sul sedile, avviate il motore e abbassate l'apparato di taglio finché non si trova a poca distanza da terra.

5. Spegnete il motore, attendete che tutte le parti si fermino e togliete la chiave.

6. Fissate le catene dell'altezza di taglio alla parte posteriore dell'apparato di taglio.

7. Girate verso l'alto il fermo di trasferimento e fissatelo con il perno con testa e la coppiglia.

1. Togliete il dado di bloccaggio dal bullone che fissa il gruppo ruota orientabile alla forcella (Figura 90) o al braccio di rotazione (Figura 91).

   Note: Afferrate la ruota orientabile ed estraete la vite a testa cilindrica dalla forcella o dal braccio di rotazione.



   Figura 90

   1. Bullone orientabile
   2. Forcella orientabile
   3. Cuscinetto
   4. Distanziale del cuscinetto


   Figura 91

   1. Ruota orientabile
   2. Braccio della ruota orientabile
   3. Cuscinetto
   4. Distanziale del cuscinetto

2. Togliete il cuscinetto dal mozzo della ruota e lasciate cadere il distanziale del cuscinetto (Figura 90 e Figura 91).

3. Togliete il cuscinetto dalla parte opposta del mozzo della ruota.

4. Ispezionate i cuscinetti, il distanziale e l'interno del mozzo della ruota per verificarne l'usura e sostituite le parti eventualmente danneggiate.

5. Per montare la ruota orientabile, inserite il cuscinetto nel mozzo della ruota.

   Note: Durante il montaggio dei cuscinetti, premete l’anello esterno del cuscinetto.

6. Fate scorrere il distanziale del cuscinetto nel mozzo della ruota e spingete l'altro cuscinetto nell'estremità aperta del mozzo della ruota, in modo da imprigionare il distanziale all'interno del mozzo.

7. Montate il gruppo ruota orientabile tra le forcelle e fissatelo in sede con il bullone e il dado di bloccaggio.

Dopo avere urtato contro un corpo estraneo, ispezionate la macchina per rilevare eventuali danni ed effettuate le riparazioni necessarie prima di avviare l'attrezzatura. Serrate tutti i dadi della puleggia del mandrino a 176–203 N∙m.

1. Posizionate la macchina su una superficie piana, sollevate l'apparato di taglio, inserite il freno di stazionamento, mettete in FOLLE il pedale di comando della trazione, mettete la leva della PDF in posizione OFF, spegnete il motore e togliete la chiave di accensione.

   Note: Bloccate l’apparato di taglio per impedire che cada accidentalmente.

2. Ruotate la lama fino a quando le estremità non sono rivolte in avanti e indietro e misurate la distanza tra l’interno dell'apparato di taglio e il tagliente sulla parte anteriore della lama (Figura 92).

   Note: Ricordate questa misura.



   Figura 92

3. Fate ruotare l'estremità opposta della lama in avanti e misurate la distanza tra l'apparato di taglio e il filo della lama nella stessa posizione di cui al punto 2.

   Note: La differenza tra le misure rilevate alle voci 2 e 3 non deve superare i 3 mm. Se la differenza supera 3 mm, la lama è curva e dev'essere sostituita; vedere Rimozione e montaggio della lama o delle lame dell’apparato di taglio.

Sostituite la lama se colpisce un corpo solido, se è sbilanciata o curva. Utilizzate solo lame di ricambio originali Toro per garantire sicurezza e prestazioni ottimali.

1. Parcheggiate la macchina su terreno pianeggiante, sollevate l’apparato di taglio alla posizione di trasferimento, inserite il freno di stazionamento, spegnete il motore e togliete la chiave.

   Note: Bloccate o serrate l’apparato di taglio per impedire che cada accidentalmente.

2. Afferrate l’estremità della lama con un cencio o un guanto bene imbottito.

3. Togliete il bullone, la coppa antistrappo e la lama dall’asse del perno (Figura 93).



   Figura 93

   1. Bullone della lama
   2. Coppa antistrappo

4. Montate la lama, la coppa antistrappo e il bullone della lama e serrate quest'ultimo a un valore compreso tra 115 e 149 N∙m.

   Important: Perché tagli correttamente, il lato curvo della lama deve essere rivolto verso l'interno dell'apparato di taglio.

   Note: Dopo avere urtato un corpo estraneo, serrate tutti i dadi della puleggia del perno a un valore compreso tra 115 e 149 N·m.

Sia i taglienti sia la costa, cioè la parte rivolta in alto opposta al tagliente, contribuiscono alla buona qualità del taglio.

Mantenete le lame affilate durante l'intera stagione di taglio Le lame affilate creano un taglio pulito senza strappare o lacerare i fili d'erba.

Controllate che le lame non presentino danni o segni di usura. La costa solleva l'erba in verticale, consentendo in questo modo un taglio uniforme e si usura gradualmente con il funzionamento.

1. Parcheggiate la macchina su una superficie pianeggiate, sollevate l'apparato di taglio, inserite il freno di stazionamento, mettete in FOLLE il pedale di comando della trazione, mettete la leva della PDF in posizione OFF, spegnete il motore e togliete la chiave dall'accensione.

2. Verificate accuratamente i taglienti, con particolare attenzione ai punti d'incontro delle sezioni piatta e curva della lama (Figura 94).

   Note: Sabbia e materiali abrasivi possono consumare il metallo che connette le sezioni piatta e curva della lama, per cui si consiglia di controllare la lama prima di usare il tosaerba. Se notate dell'usura (Figura 94), sostituite la lama.



   Figura 94

   1. Tagliente
   2. Area curva
   3. Usura/scanalatura
   4. Incrinatura

3. Esaminate l'affilatura di tutte le lame e affilate se risultano smussate o scheggiate (Figura 95).

   Note: Affilate soltanto la parte superiore del tagliente e mantenete l'angolo di taglio originale per garantire l'affilatura (Figura 95). La lama resta bilanciata soltanto se viene rimossa una quantità uguale di metallo da entrambi i taglienti.



   Figura 95

   1. Affilate all’angolazione originale.

   Note: Togliete le lame ed affilatele su un’affilatrice. Dopo avere affilato i taglienti, montate la lama insieme alla coppa antistrappo e al bullone della lama; fate riferimento a Rimozione e montaggio della lama o delle lame dell’apparato di taglio.

Quando vi è un allineamento errato tra le lame di un singolo apparato di taglio, l'erba risulterà striata dopo il taglio. Potete correggere questo problema garantendo che le lame siano diritte.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Alzate al massimo l'altezza di taglio; vedere Regolazione dell'altezza di taglio.

3. Abbassate l'apparato di taglio su una superficie piana e togliete le protezioni dalla parte superiore degli apparati di taglio.

4. Allentate il dado flangiato che fissa la puleggia tendicinghia in modo da allentare la tensione della cinghia.

5. Ruotate le lame fino a quando le estremità non sono rivolte in avanti e indietro e misurate da terra fino alla punta anteriore del tagliente. Ricordate questa misura.

6. Fate ruotare la stessa lama in modo che l'estremità opposta si trovi davanti e misurate di nuovo. La differenza tra le misure non deve superare i 3 mm. Se la differenza supera i 3 mm, la lama è curva, quindi sostituitela. Misurate tutte le lame.

7. Confrontate le misure delle lame esterne con quelle della lama centrale.

   Note: La lama centrale non deve essere più bassa di 10 mm rispetto alle lame esterne. Se la lama centrale è più bassa di 10 mm rispetto alle lame esterne, passate al punto 8 e inserite degli spessori tra l'alloggiamento del fusello e la parte inferiore dell'apparato di taglio.

8. Togliete i bulloni, le rondelle piatte, le rondelle elastiche di sicurezza e i dadi dal fusello esterno nell'area in cui dovete aggiungere gli spessori.

   Note: Per alzare o abbassare la lama, aggiungete uno spessore (N. cat. 3256-24) tra l'alloggiamento del fusello e il fondo dell'apparato di taglio. Continuate a controllare l’allineamento della lama e ad aggiungere spessori finché le estremità della lama non rientrano nei limiti della dimensione richiesta.

   Important: Non usate più di 3 spessori per ogni postazione di foro. Se aggiungete più di 1 spessore in una qualsiasi postazione, usate un numero inferiore di spessori nei fori adiacenti.

9. Regolate la puleggia tendicinghia e montate i copricinghia.

Important: Prestate attenzione alle guarnizioni e alle luci della cabina (Figura 96). Se utilizzate una lancia a pressione, mantenete l'asta di lavaggio ad almeno 0,6 m di distanza dalla macchina. Non utilizzate la lancia a pressione direttamente sulle guarnizioni o le luci della cabina o sotto la sporgenza posteriore.

Figura 96

1. Guarnizione
2. Luci
3. Tenete l'asta a una distanza di 0,6 m.
4. Non lavate a pressione la parte sotto la sporgenza.

1. Rimuovete le viti e le griglie sia dal filtro dell'aria interno alla cabina, sia da quello sulla parte posteriore della cabina (Figura 97 e Figura 98).



   Figura 97

   Filtro dell'aria della cabina

   1. Filtro
   2. Griglia
   3. Vite


   Figura 98

   Filtro dell'aria della cabina posteriore

   1. Filtro
   2. Griglia
   3. Vite

2. Pulite i filtri soffiando aria compressa pulita e priva di tracce d'olio attraverso gli stessi.

   Important: Se un filtro presenta un buco, uno strappo o un altro tipo di danno, sostituitelo.

3. Montate i filtri e la grata con le viti a testa zigrinata.

Lo scopo del prefiltro della cabina è quello di evitare che grossi detriti, come erba e foglie, penetrino nei filtri della cabina.

1. Ruotate il coperchio dello schermo verso il basso.

2. Pulite il filtro con acqua.

   Note: Non utilizzate il lavaggio a pressione.

   Important: Se il filtro presenta un foro, uno strappo o un altro danno, sostituitelo.

3. Lasciate asciugare il prefiltro prima di montarlo sulla macchina.

4. Ruotate lo schermo del filtro attorno alle alette fino a quando il fermo non si blocca nel gruppo del supporto del fermo (Figura 99).



   Figura 99

   1. Gruppo del supporto del fermo
   2. Dispositivo di fermo
   3. Coperchio dello schermo

1. Scollegate il filo per ciascuna ventola.



   Figura 100

   Illustrazione della ventola destra

   1. Ventola
   2. Cavo
   3. Manopola

2. Rimuovete le 2 manopole e rimuovete il gruppo della ventola.

3. Aprite i 4 fermi sul gruppo dell'aria condizionata e rimuovete la griglia.



   Figura 101

   1. Bobina dell'aria condizionata
   2. Dispositivo di chiusura
   3. Griglia dell'aria condizionata

4. Togliete i filtri dell'aria (vedere Figura 98).

5. Pulite il gruppo dell'aria condizionata.

6. Installate i filtri dell'aria, la griglia e il gruppo ventola (Figura 98, Figura 100 e Figura 101).

7. Collegate il filo per ciascuna ventola (Figura 100).
