Bakre halvdør-sett

1. Parker maskinen på et jevnt underlag.

2. Skift girspaken til P-stillingen (parkering).

3. Slå av motoren og ta ut nøkkelen.

4. Hev lasteplanet.

5. Fjern de to sekskantskruene fra skulderstøttebraketten og behold dem for senere montering (Figur 1).



   Figur 1

Deler som er nødvendige for dette trinnet:

Note: Denne prosedyren viser monteringen av førerens sidedør. Gjenta de samme trinnene på den andre siden av maskinen.

1. Fest løst en dørbrakett til sporene i dørrammen med to låsebolter og låsemuttere, som vist i Figur 2.

   Note: Festene må ikke strammes helt til, da det kan være nødvendig å justere svingbrakettens posisjon før du fullfører monteringen.

2. Monter en tapp på dørrammen som vist i Figur 2.

   Stram tappen med et moment på 10–12 Nm.



   Figur 2

   Venstre dørmontering vist

   1. Dørkarm
   2. Dørsvingbrakett
   3. Låsebolt (¼ x ¾ tomme)
   4. Låsemutter (¼ tomme)
   5. Tapp

3. Monter en tapp på hengselet øverst til venstre som vist i Figur 3.

   Stram tappen med et moment på 10–12 Nm.

4. Monter venstre øvre hengsel og et avstandsstykke øverst på svingbraketten, som vist i Figur 3.



   Figur 3

   1. Venstre øvre hengsel
   2. Tapp
   3. Avstandsstykke
   4. Låsemutter (5/16 tomme)

5. Monter to gummidempere på innsiden av dørenheten (Figur 4).

6. Monter dørlåsbrakettene på dørenheten (Figur 4).



   Figur 4

   1. Låsebolt (¼ x ¾ tomme)
   2. Dørlåsbrakett
   3. Låsemutter (¼ tomme)
   4. Gummidemper

7. Monter den venstre dørlåsen på dørlåsbraketten som vist i Figur 5.

   Stram sokkelskruene med sekskanthode til 10–12 Nm.



   Figur 5

   1. Sokkelskrue med sekskanthode (¼ x ¾ tomme)
   2. Dørlåsbrakett
   3. Venstre dørlås

8. Gjenta denne prosedyren for døren på høyre side.

Deler som er nødvendige for dette trinnet:

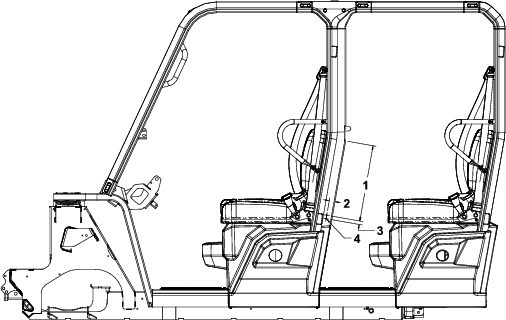

1. Bruk dimensjonene som vises Figur 6 i, og bor to hull (7 mm) inn i dørtetningsbraketten nederst til venstre.

   Hvis maskinen allerede har disse hullene i dørtetningsbraketten, hopper du til neste trinn.



   Figur 6

   1. 42 cm
   2. 32 mm
   3. 19 mm
   4. Bor to hull (7 mm) inn i dørtetningsbraketten nederst til venstre.

2. Påfør et middels sterkt gjengeforseglingsmiddel på gjengene til slagbolten (5/16 x ½ tomme).

3. Sett inn slagbolten (5/16 x ½ tomme) gjennom slagbraketten og inn i dørens slagstykke (Figur 7).

   Stram slagbolten (5/16 x ½ tomme) til 23 Nm.



   Figur 7

   1. Slagstykke for dør
   2. Slagbrakett
   3. Slagbolt (5/16 x ½ tomme)

4. Fest slagbrakettenheten til dørtetningsbraketten nederst til venstre med to sokkelskruer med sekskanthode (¼ x ¾ tomme) og to låsemuttere (¼ tomme) som vist i Figur 8.

   Stram sokkelskruene med sekskanthode til 10–12 Nm.



   Figur 8

   1. Sokkelskrue med sekskanthode (¼ x ¾ tomme)
   2. Slagbrakett
   3. Låsemutter (¼ tomme)

5. Monter hengselet som er nederst til venstre, løst til braketten på veltebeskyttelsesrøret med to skruer (5/16 x ¾ tomme), som vist i Figur 9.

6. Plasser avstandsstykket på toppen av hengselet (Figur 9).



   Figur 9

   1. Avstandsstykke
   2. Nedre hengsel
   3. Skrue (5/16 x ¾ tomme)

7. Monter bunnen av svingbraketten på dørenheten til hengselet nederst til venstre (Figur 10).



   Figur 10

   Venstre dørmontering vist

8. Fest hengselet som er øverst til venstre på dørenheten, løst til skulderstøttebraketten ved hjelp av de to skruene som du fjernet i Klargjøre maskinen, som vist i Figur 11.



   Figur 11

   1. Øvre hengsel
   2. Skruer som ble fjernet tidligere

9. Monter en gassfjær til tappene, som vist i Figur 12, med den faste enden festet til hengselet øverst til venstre.



   Figur 12

10. Gjenta prosedyren for døren på motsatt side.

1. Lukk døren og påse at slagbolten er festes i låsen. Juster posisjonen til dørsvingbraketten og dørlåsbraketten på dørkarmen slik at døren blir riktig innrettet og kan åpnes og lukkes jevnt.

   Note: Det kan være nødvendig å løsne festene på døren for å justere døren.

2. Trekk til låsemutterne som fester dørlåsbrakettene, med et moment på 10 til 12 Nm.

3. Trekk til låsemutterne for å feste dørbrakettene.

4. Trekk til hengselboltene med et moment på 20 til 24 Nm.

5. Gjenta prosedyren for døren på motsatt side.

6. Senk lasteplanet.
