Kit de meias-portas traseiras

1. Estacione a máquina numa superfície nivelada.

2. Mova a alavanca da transmissão para a posição P (estacionar).

3. Desligue o motor e retire a chave.

4. Levante a plataforma de carga.

5. Retire os 2 parafusos de cabeça sextavada do suporte do apoio de ombros e guarde-os para instalação futura (Figura 1).



   Figura 1

Peças necessárias para este passo:

Note: Este procedimento mostra a montagem da porta do lado do condutor. Repita os mesmos passos no outro lado da máquina.

1. Prenda, sem apertar totalmente, a articulação da porta na ranhura da estrutura da porta utilizando 2 parafusos de carroçaria e porcas de bloqueio como mostrado na Figura 2.

   Note: Não aperte totalmente os fixadores, a posição do suporte da articulação pode ter de ser ajustada antes de completar a instalação.

2. Instale uma cavilha na estrutura da porta, como mostrado na Figura 2.

   Aperte a cavilha com 10 a 12 N∙m.



   Figura 2

   Instalação da porta esquerda mostrada

   1. Estrutura da porta
   2. Suporte da articulação da porta
   3. Parafuso de carroçaria (¼ pol. x ¾ pol.)
   4. Porca de bloqueio (¼ pol.)
   5. Cavilha

3. Instale uma cavilha na dobradiça superior esquerda, como mostrado na Figura 3.

   Aperte a cavilha com 10 a 12 N∙m.

4. Instale a dobradiça superior esquerda e um espaçador na parte superior da articulação, como mostrado na Figura 3.



   Figura 3

   1. Dobradiça superior esquerda
   2. Cavilha
   3. Espaçador
   4. Porca de bloqueio (5/16 pol.)

5. Instale 2 para-choques de borracha no interior do conjunto da porta (Figura 4).

6. Instale os suportes do trinco da porta no conjunto da porta (Figura 4).



   Figura 4

   1. Parafuso de carroçaria (¼ pol. x ¾ pol.)
   2. Suporte do trinco da porta
   3. Porca de bloqueio (¼ pol.)
   4. Para-choques de borracha

7. Instale o trinco da porta esquerda no suporte do trinco da porta, como mostrado na Figura 5.

   Aperte os parafusos de cabeça sextavada com 10 a 12 N∙m.



   Figura 5

   1. Parafuso de cabeça sextavada (¼ x ¾ pol.)
   2. Suporte do trinco da porta
   3. Trinco da porta esquerda

8. Repita este processo para a porta do lado direito.

Peças necessárias para este passo:

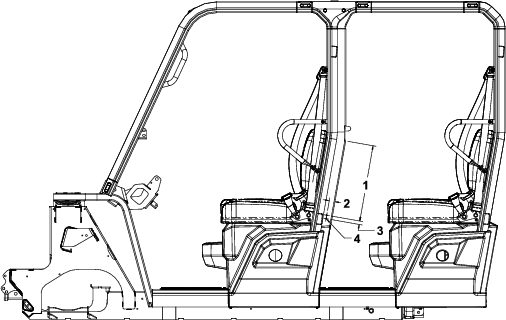

1. Utilizando as dimensões mostradas na Figura 6, perfure 2 orifícios (7 mm) no suporte inferior esquerdo do vedante da porta.

   Se a sua máquina já tiver estes orifícios no suporte do vedante da porta, salte para o próximo passo.



   Figura 6

   1. 42 cm
   2. 32 mm
   3. 19 mm
   4. Perfure 2 orifícios (7 mm) no suporte inferior esquerdo do vedante da porta.

2. Aplique um composto de bloqueio de roscas de resistência média nas roscas do parafuso do dormente (5/16 pol. x ½ pol.).

3. Insira o parafuso do batente (5/16 x ½ pol.) através do suporte do batente e do batente da porta (Figura 7).

   Aperte o parafuso do batente (5/16 x ½ pol.) com 23 N∙m.



   Figura 7

   1. Batente da porta
   2. Suporte do batente
   3. Parafuso do batente (5/16 x ½ pol.)

4. Fixe o conjunto do suporte do batente no suporte inferior esquerdo do vedante da porta utilizando 2 parafusos de cabeça sextavada (¼ x ¾ pol.) e 2 porcas de bloqueio (¼ pol.), como mostrado na Figura 8.

   Aperte os parafusos de cabeça sextavada com 10 a 12 N∙m.



   Figura 8

   1. Parafuso de cabeça sextavada (¼ x ¾ pol.)
   2. Suporte do batente
   3. Porca de bloqueio (¼ pol.)

5. Fixe, sem apertar totalmente, a dobradiça inferior esquerda ao suporte da coluna ROPS utilizando 2 parafusos (5/16 x ¾ pol.), como mostrado na Figura 9.

6. Coloque o espaçador em cima da dobradiça (Figura 9).



   Figura 9

   1. Espaçador
   2. Dobradiça inferior
   3. Parafuso (5/16 pol. x ¾ pol.)

7. Instale a parte de baixo do suporte da articulação no conjunto da porta na dobradiça inferior esquerda (Figura 10).



   Figura 10

   Instalação da porta esquerda mostrada

8. Fixe, sem apertar totalmente, a dobradiça superior esquerda do conjunto da porta ao suporte do apoio de ombros utilizando os 2 parafusos que removeu em Preparação da máquina, como mostrado na Figura 11.



   Figura 11

   1. Dobradiça superior
   2. Parafusos removidos anteriormente

9. Instale uma mola a gás nas cavilhas, como mostrado na Figura 12, com a extremidade fixa encaixada na dobradiça superior esquerda.



   Figura 12

10. Repita este processo para a porta do outro lado.

1. Feche a porta e certifique-se de que o batente está preso no trinco; ajuste as posições da articulação da porta e do suporte do trinco da porta na estrutura da porta de forma a que a porta fique alinhada corretamente e possa abrir e fechar sem problemas.

   Note: Pode precisar de desapertar os fixadores da porta para ajudar a ajustar a porta.

2. Aperte as porcas de bloqueio que prendem o suporte do trinco da porta com 10 a 12 N∙m.

3. Aperte as porcas de bloqueio que prendem os suportes das articulações das portas.

4. Aperte os parafusos das dobradiças com 20 a 24 N∙m.

5. Repita este processo para a porta do outro lado.

6. Desça a plataforma de carga.
