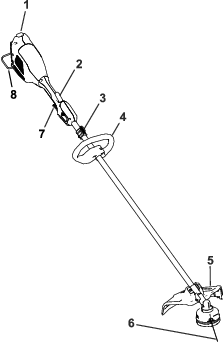

Débroussailleuse filaire Revolution® de 60 V

Le symbole de sécurité (Figure 2) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents.

Figure 2

Symbole de sécurité

Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE.

DANGER signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.

ATTENTION signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.

PRUDENCE signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.

Ce manuel utilise également deux autres termes pour faire passer des renseignements essentiels. Important pour attirer l'attention sur une information d'ordre mécanique spécifique, et Remarque pour souligner une information d'ordre général méritant une attention particulière.

ATTENTION – quand vous utilisez des outils de jardinage électriques, lisez et respectez toujours les mises en garde et consignes de sécurité élémentaires pour réduire les risques d'incendie, de choc électrique et de blessure, notamment :

IMPORTANTES CONSIGNES

DE SÉCURITÉ

I. Formation à l'utilisation

1. L'utilisateur de l'outil est responsable des accidents et dommages causés aux autres personnes et à leurs biens.

2. N'autorisez pas les enfants à utiliser ou jouer avec l'outil, la batterie ou le chargeur de batterie; certaines législations imposent un âge minimum pour les utilisateurs.

3. Ne confiez pas l'utilisation ou l'entretien de cet appareil à des enfants ou à des personnes non compétentes. Seules les personnes responsables, formées à l'utilisation de l'appareil, ayant lu et compris les instructions et physiquement aptes sont autorisées à utiliser l’appareil ou à en faire l'entretien.

4. Avant d'utiliser l'outil, la batterie et le chargeur de batterie, lisez toutes les instructions et mises en garde qui figurent dessus.

5. Familiarisez-vous avec les commandes et le maniement correct de l'outil, de la batterie et du chargeur de batterie.

II. Avant l'utilisation

1. N'admettez personne, notamment les enfants, dans le périmètre de travail.

2. Utilisez uniquement la batterie spécifiée par Toro. L'utilisation d'autres accessoires et outils peut accroître le risque de blessure et d'incendie.

3. Vous pouvez causer un incendie ou un choc électrique si vous branchez le chargeur de batterie à une prise qui n'est pas de 120 V. Ne branchez pas le chargeur de batterie à une prise autre que 120 V. Pour un autre mode de connexion, vous pouvez, au besoin, utiliser un adaptateur configuré correctement pour la prise.

4. N'utilisez pas la batterie ou le chargeur de batterie s'ils sont endommagés ou modifiés, car ils pourraient se comporter de manière imprévisible et causer un incendie, une explosion ou des blessures.

5. Si le cordon d'alimentation relié au chargeur de batterie est endommagé, contactez un dépositaire-réparateur agréé pour le faire remplacer.

6. Chargez la batterie uniquement avec le chargeur spécifié par Toro. Un chargeur convenant à un certain type de batterie peut créer un risque d'incendie s'il est utilisé avec une autre batterie.

7. Ne chargez la batterie que dans un endroit bien aéré.

8. Suivez toutes les instructions de charge et ne chargez pas la batterie hors de la plage de température spécifiée dans les instructions. Vous risquez sinon d'endommager la batterie et d'accroître le risque d'incendie.

9. N'utilisez pas l'outil s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont défectueux.

10. Portez une tenue adéquate – portez une tenue appropriée, y compris une protection oculaire, un pantalon, des chaussures solides à semelle antidérapante, des gants de caoutchouc et des protecteurs d'oreilles. Si vos cheveux sont longs, attachez-les et ne portez pas de vêtements amples ou de bijoux pendants qui pourraient se prendre dans les pièces mobiles. Portez un masque antipoussière si l'atmosphère est poussiéreuse.

III. Utilisation

1. Évitez les environnements dangereux – n'utilisez pas l'outil sous la pluie ou dans des endroits humides ou détrempés.

2. Utilisez l'outil correct pour la tâche à accomplir – l'utilisation de l'outil à d'autres fins que celle prévue peut être dangereuse pour vous-même et pour toute personne à proximité.

3. Évitez tout démarrage accidentel – assurez-vous que l'interrupteur est en position ARRêT avant de brancher la batterie et de manipuler l'outil. Ne gardez pas le doigt sur l'interrupteur quand vous transportez l'outil et ne mettez pas l'outil sous tension quand l'interrupteur est en position MARCHE.

4. Utilisez l'outil uniquement à la lumière du jour ou sous un bon éclairage artificiel.

5. Si l'outil heurte un obstacle ou se met à vibrer, arrêtez-le immédiatement, attendez l'arrêt complet de toutes les pièces mobiles, débranchez la batterie avant de vérifier si l'outil est endommagé. Effectuez toutes les réparations nécessaires avant de remettre l'outil en service.

6. Retirez la batterie de l'outil avant de le régler ou de changer d'accessoire.

7. N'approchez jamais les mains ou les pieds de la zone de coupe et des pièces mobiles.

8. Arrêtez l'outil, retirez la batterie et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou ranger l'outil.

9. Retirez la batterie de l'outil chaque fois que vous le laissez sans surveillance.

10. Ne faites pas forcer l'outil électrique. Utilisez l'outil électrique correct pour la tâche à accomplir. Un outil électrique adapté donnera de meilleurs résultats et sera moins dangereux s'il est utilisé dans les limites prévues.

11. Ne travaillez pas trop loin devant vous – gardez toujours les pieds solidement ancrés au sol et maintenez votre équilibre, en particulier sur les terrains en pente. Avancez toujours à une allure normale avec l'outil, ne courez pas.

12. Restez alerte – concentrez-vous sur votre tâche et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil si vous êtes malade ou fatigué(e), ni sous l'emprise de l'alcool, de drogues ou de médicaments.

13. Vérifiez toujours que les prises d'air sont dégagées.

14. Dans des conditions d'utilisation abusive, du liquide peut jaillir hors de la batterie; évitez tout contact. En cas de contact accidentel avec le liquide, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut causer des irritations ou des brûlures.

15. N'exposez pas les batteries ou les outils au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion.

16. PRUDENCE – la batterie peut présenter un risque d'incendie, d'explosion ou de brûlure chimique en cas de mauvais traitement.

    • Ne démontez pas la batterie.

    • Remplacez toujours la batterie par une batterie Flex-Force de 60 V d'origine; l'utilisation de tout autre type de batterie peut causer un incendie ou un risque de de blessure.

    • Conservez les batteries hors de la portée des enfants et dans leur emballage d'origine jusqu'au dernier moment avant de les utiliser.

IV. Entretien et remisage

1. Entretenez bien l'outil – gardez-le propre et en bon état pour assurer des performances optimales et réduire les risques de blessure. Suivez les instructions de graissage et de remplacement des accessoires. Gardez les poignées propres et sèches, et exemptes d'huile et de graisse.

2. Lorsque la batterie ne sert pas, rangez-la à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous et vis qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.

3. N'approchez jamais les mains ou les pieds des pièces mobiles.

4. Arrêtez l'outil, retirez la batterie et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou ranger l'outil.

5. Vérifiez si des pièces de l'outil sont endommagées – si vous constatez que des capots, ou d'autres pièces, sont endommagés, déterminez si cela gênera le bon fonctionnement de l'outil. Vérifiez qu'aucune pièce mobile n'est mal alignée ou grippée, et qu'aucune pièce n'est cassée, mal fixée ou présente tout autre défaut susceptible d'en affecter le fonctionnement. Sauf indication contraire dans les instructions, faites réparer ou remplacer les protections ou les pièces endommagées par un dépositaire-réparateur agréé.

6. Ne remplacez pas les dispositifs de coupe non métalliques existants de l'outil par des équivalents en métal.

7. Respectez toujours les instructions pour réviser ou réparer l'outil, la batterie ou le chargeur de batterie. Pour assurer l'entretien sécuritaire du produit, ne le confiez qu'à un dépositaire-réparateur agréé utilisant exclusivement des pièces de rechange identiques.

8. Lorsque l'outil ne sert pas, rangez-le dans un local sec, sécurisé et hors de la portée des enfants.

CONSERVEZ CES

INSTRUCTIONS

Pièces nécessaires pour cette opération:

1. Séparez la poignée auxiliaire du support inférieur sur le manche en desserrant le bouton de verrouillage et en retirant le boulon à tête creuse (A de la Figure 3).

   Important: Il se peut que le boulon soit coincé dans le plastique de la poignée; tapotez le bas du boulon jusqu'à ce qu'il de dégage de la poignée.

2. Placez la poignée auxiliaire au-dessus du support inférieur sur le manche de la débroussailleuse (B de la Figure 3).

3. Insérez le support inférieur dans la fente sur la poignée auxiliaire (B de la Figure 3).

4. Fixez la poignée auxiliaire au support inférieur à l'aide du boulon à tête creuse retiré précédemment (C de la Figure 3).

Figure 3

Pièces nécessaires pour cette opération:

1. Placez le déflecteur de sorte que la languette sur le support s'engage dans la fente (A de la Figure 4).

2. Installez et serrez la vis à tête creuse pour fixer le déflecteur sur le support (B de la Figure 4).



   Figure 4

Important: Si vous utilisez la débroussailleuse filaire avec une batterie de 6 Ah ou plus, installez la sangle fournie avec. Ne vous servez pas de la sangle si vous utilisez la débroussailleuse avec le bloc dorsal et son attache; dans ce cas, utilisez uniquement le harnais du bloc dorsal.

Accrochez le crochet en métal de la sangle au collier sur le manche de la débroussailleuse (Figure 5).

Figure 5

1. Boucle de réglage de la sangle
2. Crochet en métal
3. Collier de sangle
4. Sangle
5. Boucle à fixation rapide

Vous pouvez ajuster la longueur de la sangle en faisant coulisser la boucle de réglage vers le haut pour raccourcir la sangle ou vers le bas pour la rallonger (Figure 5).

Si jamais il s'avère nécessaire de retirer rapidement la sangle, détachez la boucle de fixation rapide comme suit :

1. Appuyez de chaque côté de la boucle (A de Figure 6).

2. La boucle va se détacher toute seule (B de Figure 6).

Figure 6

Une sélection d'outils et d’accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de l’appareil. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur le site www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux.

1. Assurez-vous que les prises d'air de la débroussailleuse sont exemptes de poussière et de débris.

2. Assurez-vous que la protection métallique est abaissée, et alignez le creux de la batterie sur la languette du corps du manche (Figure 8).

3. Poussez la batterie dans le manche jusqu'à ce qu'elle s'enclenche dans le verrou (Figure 8).



   Figure 8

   1. Prises d'air
   2. Bouton de verrouillage de la batterie
   3. Protection métallique

4. Pour mettre la débroussailleuse en marche, appuyez sur la gâchette de verrouillage, puis serrez la gâchette de marche (Figure 9).

   Note: Faites coulisser la commande deux vitesses pour modifier la vitesse de rotation de la débroussailleuse.



   Figure 9

   1. Commande deux vitesses
   2. Gâchette de verrouillage
   3. Gâchette de marche

Pour arrêter la débroussailleuse, relâchez les deux gâchettes.

Chaque fois que vous cessez d'utiliser la débroussailleuse ou que vous la transportez vers ou de la zone de travail, enlevez la batterie.

Appuyez sur le bouton de verrouillage de batterie sur la débroussailleuse pour débloquer la batterie, puis faites glisser celle-ci hors de la débroussailleuse (Figure 10).

Figure 10

1. Verrou de batterie

1. Faites fonctionner l'outil à plein régime.

2. Tapez la tête d'avancement sur le sol pour faire avancer le fil. Le fil avance chaque fois que vous tapez la tête sur le sol.

   Note: Ne laissez pas la tête d'avancement en appui sur le sol pendant l'utilisation de la débroussailleuse.

   Note: La lame de coupe du fil, située sous le déflecteur, coupe le fil à la longueur voulue.

Figure 11

1. Tête d'avancement

Note: Si le fil est usé au point d'être trop court, il se peut que vous ne puissiez pas le faire avancer par choc sur le sol. Dans ce cas, relâchez les deux gâchettes et reportez-vous à la section Avance manuelle du fil.

Retirez la batterie de la débroussailleuse, puis appuyez sur la tête tout en tirant le fil à la main pour le faire sortir (Figure 11).

Si le fil n'avance pas quand vous appuyez sur la tête, il est possible qu'il soit coincé. Retirez le couvercle de la tête d'avancement en appuyant sur les languettes de chaque côté, enlevez les débris ou le fil coincé, puis enclenchez le couvercle de la tête en place (Figure 12).

Figure 12

Certaines pièces ne sont pas représentées pour plus de clarté

1. Appuyer sur les languettes pour accéder directement au fil

• Gardez la débroussailleuse inclinée vers la zone à couper, la meilleure position de coupe.

• Pour couper, déplacez la débroussailleuse filaire de gauche à droite; cela évite de projeter des débris dans votre direction.

• Utilisez l'extrémité du fil pour couper; ne forcez pas la tête de coupe dans l'herbe non coupée.

• Le fil peut s'user très rapidement et se casser, si vous utilisez la débroussailleuse le long de clôtures en fil de fer barbelé ou en bois, de murs de pierre ou de brique, de trottoirs et de bois.

• Évitez les arbres et les bussions; le fil peut facilement endommager l'écorce des arbres, les moulures en bois, les parements, les piquets et autres matériaux tendres.

Figure 13

1. Sens de rotation
2. Trajectoire du fil

Utilisez uniquement du fil monofilament de 2,4 mm (0,095 po) de diamètre.

1. Retirez la batterie.

2. Enlevez le fil qui reste encore dans la bobine en frappant plusieurs fois la tête d'avancement tout en faisant sortir la même longueur de fil de chaque côté de la tête.

3. Avec du fil de 2,4 mm (0,095 po), coupez un morceau de fil ne dépassant pas de 7,3 m (24 pi) de longueur.

   Important: Ne surchargez pas la bobine.

   Important: N'utilisez pas de fil de diamètre ou de type différent au risque d'endommager la débroussailleuse.

4. Appuyez et tournez le bas de la tête de coupe dans la direction indiquée par les flèches (sens horaire) au bas de la tête d'avancement jusqu'à ce que les repères verts qui s'y trouvent soient en face des repères verts sous les œillets (Figure 14).

5. Insérez une extrémité du fil tout droit dans l'œillet d'entrée et poussez le fil jusqu'à ce qu'il ressorte par l'œillet de l'autre côté.



   Figure 14

   1. Œillet
   2. Fil
   3. Repère d'alignement d'œillet
   4. Repère d'alignement inférieur

   Important: Ne démontez pas la tête de coupe.

6. Tirez le fil à travers les œillets jusqu'à obtention de la même longueur de fil de chaque côté de la tête de coupe.

7. Tenez la débroussailleuse en place d'une main. De l'autre main, tournez le bas de la tête de coupe dans la direction indiquée par les flèches (sens horaire) au bas de la tête d'avancement pour enrouler le fil; laissez dépasser environ 152 mm (6 po) de fil des œillets de chaque côté.

1. Retirez la batterie de la débroussailleuse

2. Alignez le creux dans la coupelle sur le creux dans le carter de la débroussailleuse (Figure 15).

3. Insérez la tige en métal fournie dans la coupelle et dans le trou du carter pour fixer la tête de coupe en place (Figure 15).



   Figure 15

   Certaines pièces ne sont pas représentées pour plus de clarté

4. Une fois la tête de coupe fixée par la tige en métal, tournez-la dans le sens horaire pour la retirer du montant fileté du carter (Figure 16).



   Figure 16

   Certaines pièces ne sont pas représentées pour plus de clarté

5. Pour installer la nouvelle tête de coupe, tournez-la dans le sens antihoraire sur le montant du carter tout en fixant la coupelle avec la tige en métal.

1. Arrêtez la débroussailleuse, retirez la batterie et nettoyez les débris éventuellement présents sur la tête de coupe.

2. Placez la débroussailleuse de telle sorte que le boîtier d’engrenages soit à la verticale.

3. Retirez le bouchon sur le côté de la débroussailleuse (Figure 16).



   Figure 17

   1. Bouchon du boîtier d'engrenages

4. Injectez une petite quantité de graisse dans le boîtier d'engrenages avec un pistolet de graissage.

   Note: Utilisez de la graisse au lithium nº 2.

5. Remettez le bouchon sur le boîtier d'engrenages.

Important: Remisez l'outil, la batterie et le chargeur uniquement à des températures comprises dans la plage adéquate; voir Caractéristiques techniques.

Important: Si vous remisez la batterie à la fin de la saison, chargez-la jusqu'à ce que 1 ou 2 de ses diodes soient vertes. Ne remisez pas une batterie complètement chargée ou complètement déchargée. Avant de réutiliser l'outil, chargez la batterie jusqu'à ce que le voyant gauche devienne vert sur le chargeur, ou que les 4 diodes de la batterie deviennent vertes.

• Débranchez le produit de l'alimentation (autrement dit, retirez la prise de l'alimentation ou de la batterie) et recherchez tout dommage éventuel après utilisation.

• Ne remisez pas l'outil en laissant la batterie dessus.

• Débarrassez l'appareil de tout corps étranger.

• Lorsqu'ils ne sont pas utilisés, rangez l'outil, la batterie et le chargeur de batteries hors de la portée des enfants.

• N'approchez pas l'outil, la batterie et le chargeur des agents corrosifs, tels les produits chimiques de jardinage et les sels de dégivrage.

• Pour réduire les risques de blessures graves, ne rangez pas la batterie à l'extérieur ou dans un véhicule.

• Rangez l'outil, la batterie et le chargeur dans un lieu fermé, propre et sec.
