GeoLink®-tarkkuusruiskutusjärjestelmäsarja yleiskäyttöön

Multi Pro® 1750- tai 5800 -ruiskutuslaite

Model No. 41691-Serial No. and Up

Model No. M2M-RETRO-Serial No. and Up

Model No. 41713-Serial No. 323000000 and Up

Model No. 41394GK-Serial No. 400000000 and Up

Johdanto

Lisätietoja on koneen käyttöoppaassa.

Käyttöönotto

Tietojen muuntaminen

Tässä ohjeessa kerrotaan, miten version 4.XX.XX vanhat tiedot muunnetaan Inventory Managerin version 5.02.24.28 tai sitä uudemman version avulla.

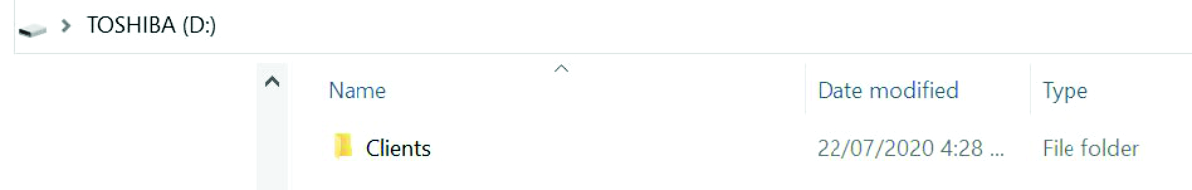

  1. Tallenna version 4.xx.xx vanhat, muunnettavat tiedot alustetun USB-tallennuslaitteen juurihakemistossa sijaitsevaan kansioon nimeltä CLIENTS (Asiakkaat).

    g492631

    Kuva 1

  2. Liitä USB-tallennuslaite konsoliin.

  3. Valitse Inventory Manager (Varastonhallinta) ja External Inventory (Ulkoinen varasto).

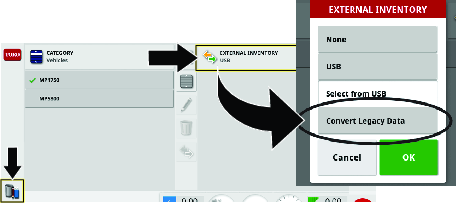

  4. Valitse avattavasta valikosta Convert Legacy Data (Muunna vanhat tiedot).

    g494610

    Kuva 2

  5. Kun konsoli on tunnistanut USB-tallennuslaitteen vanhat tiedot, valitse OK, jotta tiedot muunnetaan.

    g494607

    Kuva 3

  6. Siirrä tiedot USB-tallennuslaitteesta konsoliin.

    g494608

    Kuva 4

  7. Kun asiakastiedot on muunnettu, näytössä näkyy vihreä valintamerkki.

    g494609

    Kuva 5

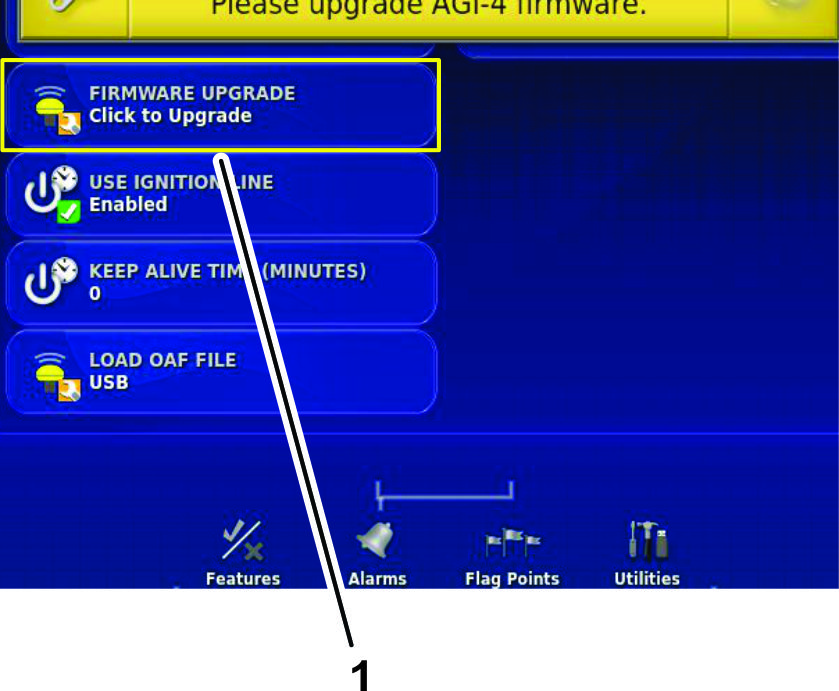

Ohjelmistoversion tarkistus

Ota yhteys Toro GeoLink -tukipalveluun, kun tarvitset ohjelmistopäivityksiä.

g429840

Kuva 6

Ajoneuvon lisäys

  1. Siirry valikkoon SETUP (Asetukset).

  2. Paina VEHICLE (Ajoneuvo) -painiketta ja sitten NEW (Uusi) -painiketta. Valitse käyttämäsi ajoneuvo.

g442998

Kuva 7

NTRIP-asetusten päivitys

  1. Täytä GeoLink-aktivointilomake.

    https://www.toro.com/en/customer-support/contact/geolink-signup

    Lomakkeen toimitus vahvistetaan automaattisesti lähetettävällä vastauksella.

    Toinen sähköpostiviesti, joka sisältää NTRIP-tiedot, lähetetään RTK-tilauksen aktivoinnin yhteydessä.

  2. Siirry SETTINGS (Asetukset) -valikon kohtaan NTRIP SETUP (NTRIP-asetukset).

  3. Anna sähköpostiisi lähetetyt tiedot.

g442428

Kuva 8

Mittayksiköiden valinta

  1. Paina päänäytön SETUP (Asetukset) -kuvaketta.

  2. Paina USER (Käyttäjä) -kuvaketta.

    g429994

    Kuva 9

  3. Paina REGION (Alue) -kuvaketta.

  4. Paina UNITS (Yksiköt) -kuvaketta.

  5. Valitse tarvittavat yksiköt ja ruiskutusmäärä. Paina sitten vahvistuskuvaketta.

Uuden tuotteen ja ruiskutusmäärän luonti

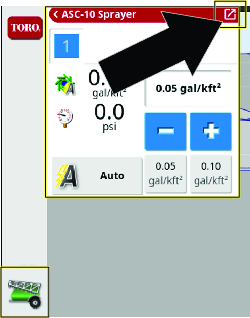

  1. Paina SPRAYER CONTROLLER (Ruiskutuslaitteen ohjain) -kuvaketta ja sitten koko näytön kuvaketta.

    g429984

    Kuva 10

  2. Paina tuotekuvaketta.

    g429985

    Kuva 11

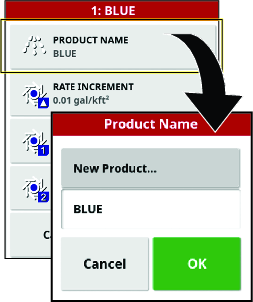

  3. Paina tuotteen määritysikkunassa PRODUCT NAME (Tuotteen nimi) -kuvaketta.

  4. Valitse NEW PRODUCT (Uusi tuote).

    g429986

    Kuva 12

  5. Nimeä tuote painamalla CUSTOM PRODUCT (Mukautettu tuote) -painiketta.

    Note: Luo mukautettu tuote jokaiselle suuttimen värille (koko).

    g429987

    Kuva 13

  6. Aseta tuotteen määrän lisäys ja esiasetetut arvot suorittamalla uuden tuotteen ohjattu toiminto.

    g429988

    Kuva 14

  7. Vahvista oikeat asetukset painamalla vahvistusruutua.

    g429989

    Kuva 15

Matkapuhelinverkon tilan tarkistus

  1. Paina SYSTEM MENU (Järjestelmävalikko) -kuvaketta ja koko näytön kuvaketta.

    g431462

    Kuva 16

    g431463

    Kuva 17

  2. Vieritä alas kohtaan CL-55 ja katso signaalin voimakkuustiedot. Varmista, että modeemin signaalin voimakkuus on –60…–99 dBm.

    Note: Jos modeemin signaali on –100 dBm tai sitä vähemmän, ota yhteys valtuutettuun Toro-jälleenmyyjään tai Toro GeoLink -tukeen.

NVRAM:n tyhjennys

Jälleenmyyjän käyttöoikeuden asetusnäytön muuttaminen

Note: Säilyvä RAM-muisti on tyhjennettävä asiakassijainnista.

  1. Pyydä jälleenmyyjän käyttöoikeustason salasana ottamalla yhteys Toron asiakastukeen.

  2. Paina päänäytön SETUP (ASETUKSET) -kuvaketta.

  3. Paina asetusnäytön USER (KÄYTTÄJÄ) -kuvaketta ja ACCESS LEVEL (KÄYTTÖOIKEUSTASO) -kuvaketta.

    Note: Vaihda vakiotilaan, jos kone on helppokäyttötilassa.

  4. Paina PASSWORD (SALASANA) -kuvaketta.

  5. Kirjoita salasana näytön näppäimistöllä ja paina vahvistuskuvaketta.

    Note: Käyttäjän käyttöoikeustason näytössä on DEALER (JÄLLEENMYYJÄ) -kuvake.

    g431230

    Kuva 18

Pysyvän RAM-muistin tyhjennys

  1. Käynnistä kone.

  2. Paina asetusnäytön SYSTEM (JÄRJESTELMÄ) -kuvaketta, GPS-kuvaketta ja ADVANCED CONFIGURATION (LISÄASETUKSET) -kuvaketta.

    g431231

    Kuva 19

  3. Paina GPS Advanced Configuration (GPS-lisäasetukset) -näytön RESET NVRAM (NOLLAA NVRAM) -kuvaketta.

  4. Paina GPS-vastaanoton varoituksen valintaikkunassa NO (Ei) -kuvaketta.

    Note: Vastaanottimen yhteyden katkaisuvaroitus näytetään hetken ajan.

  5. Odota 2 minuuttia, jotta satelliittivastaanotin ja modeemi käynnistyvät.

  6. Paina CLOSE (Sulje) -kuvaketta.

Kompassin kalibrointi

  1. Paina RECEIVER CALIBRATION (Vastaanottimen kalibrointi) -kuvaketta.

  2. Paina COMPASS (Kompassi) -kuvaketta.

    g446888

    Kuva 20

  3. Aja konetta 1–½ kierrosta ympyrällä, jonka halkaisija on vähintään 6 m.

  4. Paina Seuraava-kuvaketta.

  5. Aja suoraan 92 m.

    g209126

    Kuva 21

  6. Katso näytössä oleva kompassin kalibroinnin vahvistusviesti.

Ruiskutusjärjestelmän tarkistus

Note: Itsetestaustoiminto simuloi koneen ajonopeutta, jotta järjestelmä voidaan testata liikkumatta. Toiminto tyhjentää tiedot, kun nopeusanturi havaitsee, että ajoneuvo liikkuu. GeoLink-järjestelmän itsetestaustoiminto toimii samalla tavalla kuin Multi Pro 1750- ja Multi Pro 5800 -koneiden testinopeustoiminto.

  1. Kytke seisontajarru.

  2. Lisää ruiskutussäiliöön 200 litraa vettä. Lisätietoja on koneen käyttöoppaassa.

  3. Käynnistä moottori ja aseta moottorin nopeus nopealle.

  4. Paina näytössä olevaa SPRAY RATE CONTROLLER (RUISKUTUSMÄÄRÄN OHJAIN) -kuvaketta.

  5. Valitse PRESSURE (Paine) -tila ruiskutusmäärän ohjaimen valintaikkunassa.

  6. Säädä ruiskutusjärjestelmän paine 8,27 baariin.

    g448366

    Kuva 22

  7. Kytke koneen pumpun ja puomiosien pääkytkin PÄÄLLÄ-asentoon.

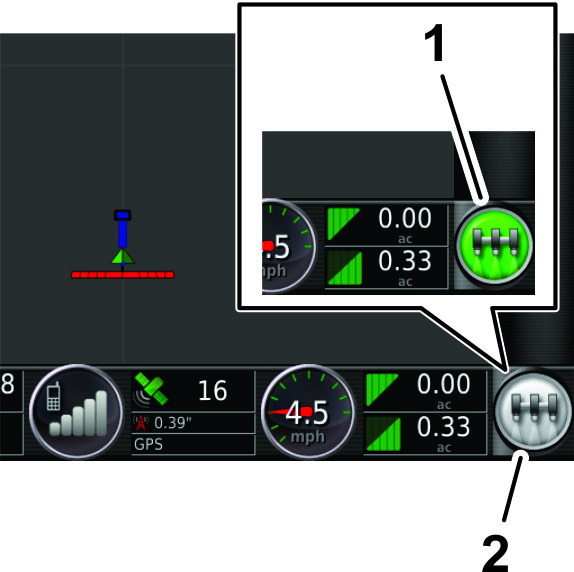

  8. Kytke näytössä oleva MASTER SWITCH (PÄÄKYTKIN) -kuvake ON (PÄÄLLÄ) -asentoon (vihreä) Graphic.

  9. Paina näytön ASC-kuvaketta ja kytke ASC OFF (Pois) -asentoon.

    g431464

    Kuva 23

  10. Paina ruiskutuslaitteen ohjaimen kuvaketta.

  11. Paina koko näytön kuvaketta ruiskutuslaitteen ohjaimen valikossa.

    g431472

    Kuva 24

  12. Avaa määritysvalikko painamalla ruiskutuslaitteen ohjaimen alivalikossa olevaa määrityskuvaketta.

    g431471

    Kuva 25

  13. Paina MANUAL SPEED (MANUAALINEN NOPEUS) -kuvaketta.

    g430985

    Kuva 26

  14. Anna simuloitu nopeus.

  15. Palaa ruiskutuslaitteen ohjainvalikkoon painamalla koko näytön kuvaketta.

  16. Määritä haluttu ruiskutusmäärä valitsemalla jokin esiasetus, painamalla plus- ja miinuskuvakkeita tai valitsemalla nykyisen tavoiteruiskutusmäärän kuvake.

  17. Tarkista kaikki ruiskutuslaitteen liittimet ja osat vuotojen varalta.

    Note: Jos huomaat vuotoja, sammuta moottori ja korjaa liitin tai osa.

Säiliön kierron ohitusventtiilin tasapainotus

Järjestelmän ja säiliön kierron ohituspaineen tarkistus

  1. Kytke seisontajarru, käynnistä moottori ja siirrä kaasuvipu keskinopeudelle.

    Note: Anna moottorin ja hydraulijärjestelmän lämmetä 10 minuuttia.

  2. Varmista, että puomiosien pääkytkin on POIS-asennossaGraphic.

  3. Aseta ruiskutuspumpun kytkin ja säiliön kierron kytkin PääLLä-asentoon.

  4. Aseta vasemman, keskimmäisen ja oikean puomiosan kytkimet PÄÄLLÄ-asentoon.

  5. Aseta moottorin nopeus nopealle.

  6. Paina näytössä olevaa SPRAY RATE CONTROLLER (Ruiskutusmäärän ohjain) -kuvaketta.

  7. Paina ruiskutusmäärän ohjaimen valintaikkunassa RATE CONTROL MODE (Määrän ohjaustila) -kuvaketta, kunnes PRESSURE (Paine) -tila esitetään.

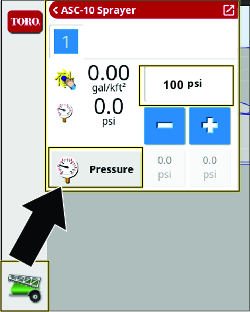

  8. Aseta ruiskutusjärjestelmän paine 6,9 baariin painamalla vähennyskuvaketta (–) tai lisäyskuvaketta (+).

    g446899

    Kuva 27

  9. Aseta koneessa oleva säiliön kierron kytkin POIS-asentoon.

  10. Tarkista ruiskutusjärjestelmän paine. Jos ruiskutusjärjestelmän paine on 6,9 bar, säiliön kierron venttiili on säädetty oikein.

  11. Jos ruiskutusjärjestelmän paine on muuttunut, säädä säiliön kierron ohitusventtiiliä. Lisätietoja on käyttöoppaassa.

Virtausmittarin säätö

Säädön valmistelu

Asiakkaan toimittamat välineet:

  • Asteikollinen keräysastia (suositeltu asteikko 0,01 ml:n välein)

  • Sekuntikello ±1/10 sekunnin mittaustarkkuudella

  1. Varmista, että ruiskutuslaitteen säiliö on puhdas.

  2. Lisää ruiskutuslaitteen säiliöön vähintään 568 litraa puhdasta vettä.

  3. Varmista, että testattavat suuttimet ovat aktiivisessa ruiskutusasennossa (alhaalla).

  4. Kytke seisontajarru ja käynnistä moottori.

    Note: Anna moottorin ja hydraulijärjestelmän lämmetä kymmenen minuutin ajan.

Testiä edeltävä esitäyttö

  1. Paina komentokonsolissa SPRAY RATE CONTROLLER (Ruiskutusmäärän ohjain) -kuvaketta.

  2. Aseta nopeuden säädin PRESSURE (Paine) -tilaan.

    g435476

    Kuva 28

  3. Aseta koneen ruiskutuspumpun kytkin PääLLä-asentoon. Katso kohta Koneen ruiskutusjärjestelmän käyttö.

  4. Aseta kaikki kolme ruiskutusosan kytkintä PääLLä-asentoon.

  5. Siirrä kaasuvipu NOPEA-asentoon.

  6. Paina näytössä olevaa MASTER SWITCH (Pääkytkin) -kuvaketta Graphic.

  7. Aseta koneen puomiosien pääkytkin PääLLä-asentoon.

  8. Aseta paine 2,75 baariin.

  9. Aseta koneen puomiosien pääkytkin POIS-asentoon.

Keräystesti ja tietojen kirjaus

  1. Aseta koneen kaasuvipu NOPEA-asentoon.

    Odota, että ruiskutuspaine vakautuu.

  2. Varmista, että kolme ruiskutusosan kytkintä ovat PääLLä-asennossa.

  3. Varmista, että ohjauskonsolin PääKYTKIMEN kuvake on vihreä (järjestelmä valmis) Graphic.

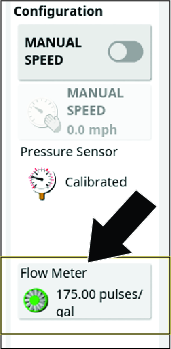

  4. Paina FLOW METER (Virtausmittari) -kuvaketta.

    Note: Automaattisen virtaussäädön ohjattu toiminto näytetään.

    g430702

    Kuva 29

15 sekunnin keräystestin suoritus

Automaattisen virtauksen laskentavaiheet 1 ja 2

  1. Paina Seuraava-painiketta automaattisen virtaussäädön ohjatun toiminnon vaiheessa 1/4.

  2. Aseta koneen puomiosien pääkytkin PääLLä-asentoon.

    Note: Pulssilaskuri, aikalaskuri ja arvioidun määrän laskuri käynnistyvät.

  3. Siirry koneen takaosaan, aseta keräysastia yhden päätysuuttimien alle ja käynnistä sekuntikello.

    Important: Varmista, että keräysastia kerää nestettä vain yhdestä suuttimesta.

    g306656

    Kuva 30

  4. Poista keräysastia suuttimen alta 15 sekunnin kuluttua ja siirry käyttäjän istuimelle.

  5. Kun aikalaskurissa on 60 sekuntia ohjauskonsolin automaattisen virtaussäädön ohjatun toiminnon vaiheessa 2/4, aseta koneen puomiosien pääkytkin POIS-asentoon.

    Note: Pulssilaskuri ja arvioidun määrän laskuri pysähtyvät. Aikalaskuri pysyy käynnissä, kunnes siirryt automaattisen virtaussäädön ohjatun toiminnon vaiheeseen 3/4.

  6. Aseta kaasuvipu Hidas-asentoon ja sammuta ruiskutuspumppu.

  7. Paina Seuraava-kuvaketta automaattisen virtaussäädön ohjatun toiminnon vaiheessa 2/4.

60 sekunnin ruiskutusmäärän laskenta

  1. Aseta asteikollinen astia tasaiselle alustalle, anna nesteen laskeutua ja merkitse nestemäärä muistiin: .

    Important: Varmista, että asteikollinen astia on tasaisella alustalla.Pienetkin virheet asteikollisen astian nesteen määrää tarkastettaessa vaikuttavat olennaisesti ruiskutuslaitteen säätötarkkuuteen.

    g306657

    Kuva 31

    1. Nestetaso
    2. Tasainen alusta

  2. Laske 15 sekunnin ruiskutusmäärä kertomalla yhdestä suuttimesta kerätty nestemäärä kahdellatoista (suutinten määrällä).

    Vaiheen 1 mittaus 15 sekunnin ruiskutusmäärä
    (ml)× 12 =(ml)

    Esimerkki: 1 301 ml × 12 suutinta = 15,6 l

  3. Kertomalla vaiheessa 4 laskemasi 15 sekunnin ruiskutusmäärän 2neljällä saat 60 sekunnin ruiskutusmäärän.

    15 sekunnin ruiskutusmäärä 60 sekunnin ruiskutusmäärä
    (ml)× 4 =(ml)

    Esimerkki: 15 615 ml × 4 = 62,5 l

  4. Muunna 60 sekunnin ruiskutusmäärä litroiksi (1 000 ml on 1 litra).

    Kirjoita muunnettu määrä tähän: (litraa).

    Esimerkki: 62 459 ml = 62,5 l

Muunnetun 60 sekunnin ruiskutusmäärän kirjaus

Automaattisen virtauksen laskentavaiheet 3 ja 4

  1. Paina automaattisen virtaussäädön ohjatun toiminnon vaiheessa 3/4 VOLUME CAPTURED (Kerätty määrä) ‑kuvaketta, syötä edellä muuntamasi nestemäärä näytön näppäimistöllä ja paina vahvistuskuvaketta.

  2. Paina Seuraava-kuvaketta.

  3. Paina vahvistuskuvaketta automaattisen virtaussäädön ohjatun toiminnon vaiheessa 4/4.

    Pulssit / 3,8 l on oltava alle 400. Jos arvo on suurempi, suorita testi uudelleen.

Kentän luonti

Note: Luo yksi kenttä golfkenttää kohti siten, että kaikki kyseisen golfkentän kenttärajat ovat kyseisen kentän sisällä.

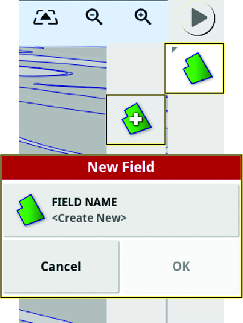

  1. Paina FIELD MENU (Kenttävalikko) -kuvaketta ja NEW FIELD (Uusi kenttä) -kuvaketta.

    g429983

    Kuva 32

  2. Paina FIELD NAME (Kentän nimi) -kuvaketta.

  3. Kirjoita kentän nimi näytön näppäimistöllä ja paina vahvistuskuvaketta.

  4. Paina uuden kentän valintaikkunassa vahvistuskuvaketta.

    Note: Uudesta kentästä tulee aktiivinen kenttä.

Rajan luonti

Katso kohta Kentän rajan tallennus.

Ruiskutustehtävän luonti

Ruiskutustehtävä koskee vain yhtä kenttää. Ruiskutustehtävän avulla ei voi ruiskuttaa useiden kenttien välisiä rajoja.

  1. Paina TASK MENU (Tehtävävalikko) -kuvaketta ja CREATE TASK (Luo tehtävä) -kuvaketta.

    g430287

    Kuva 33

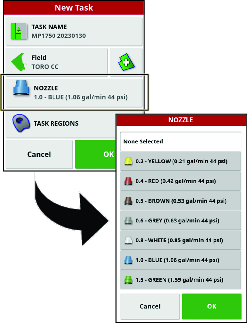

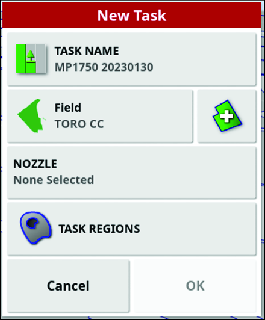

  2. Uuden tehtävän ikkunassa:

    1. Päivitä uuden tehtävän nimi (valinnainen) valitsemalla TASK NAME (Tehtävän nimi).

      g430288

      Kuva 34

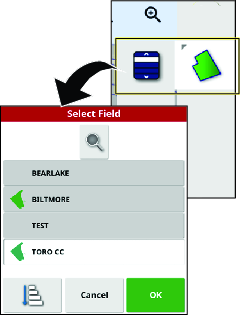

    2. Valitse kenttä tai luo uusi kenttä.

      Note: Oletusarvona on aktiivinen kenttä.

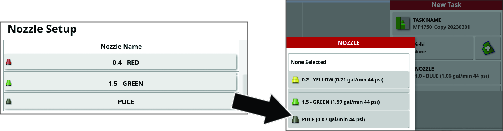

    3. Valitse suutin.

    4. Määritä tehtäväalue. Katso kohta Uuden tehtäväalueen määritys.

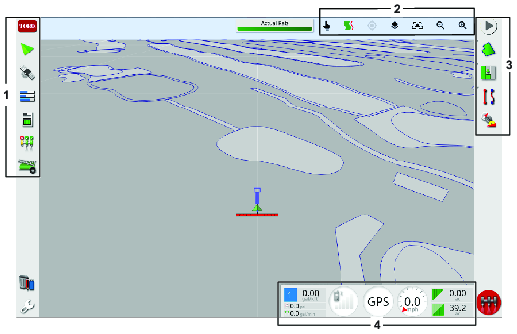

Laitteen yleiskatsaus

g431529

Kuva 35

  1. Siirtymistyökalurivi
  2. Näkymän toiminnot
  3. Ohjetyökalurivi
  4. Kojelauta

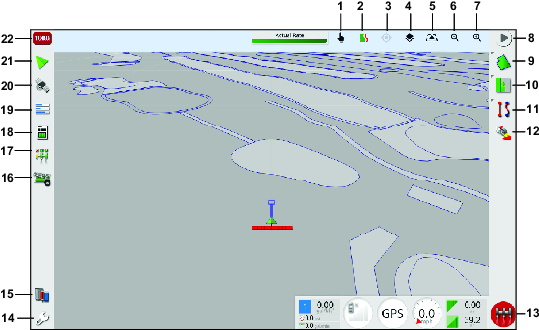

g429991

Kuva 36

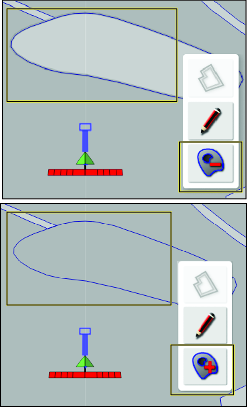

  1. Rajan valinta
  2. Ohjainlukko
  3. Keskitä uudelleen

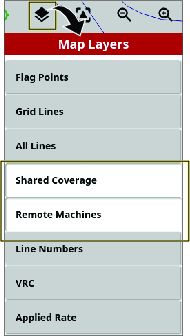

  4. Karttatasot
  5. Näyttönäkymä
  6. Loitonna
  7. Lähennä
  8. Tehtävävalinnat
  9. Kenttävalikko
  10. Tehtävävalikko
  11. Ohjevalikko (AutoSteer-sarjan kanssa käytettävä asiantuntijatila)
  12. Kompassin/vastaanottimen kalibrointi
  13. Pääkytkin
  14. Asetukset
  15. Varastonhallinta
  16. Ruiskutuslaitteen valikko
  17. Automaattinen puomiosien ohjaus (ASC)
  18. Tehtävätiedot
  19. Konsolivalikko
  20. GPS-valikko
  21. Ohjevalikko
  22. Järjestelmätietovalikko

Muokkaa asetuksia valitsemalla mikä tahansa kojelaudan kohta.

g435461

Kuva 37

Kojelauta

Siirry tähän ohjauspaneeliin pyyhkäisemällä ylöspäin näytön alaosasta.

g430723

Kuva 38

KuvakeKuvakkeen kuvausKuvakeKuvakkeen kuvaus
GraphicKytkee näytön päälle ja pois.GraphicTarkastele näytön asetteluvalintoja painamalla kuvaketta.
GraphicNäyttää kunkin kuvakkeen nimen. Kysymysmerkki näkyy jokaisen kuvakkeen vieressä. Katso kuvakkeen nimi koskettamalla kuvaketta. GraphicKuvaketta painamalla voit tarkastella tallennettujen yleisten aloitusnäyttöjen luetteloa tai vaihtaa toiseen tallennettuun näyttöön.
GraphicPaina tätä kuvaketta ennen USB-tallennuslaitteen irrottamista näytöstä.GraphicVähentää näytön kirkkautta.
GraphicOta näyttökuva painamalla kuvaketta.GraphicLisää näytön kirkkautta.
GraphicTallenna video painamalla kuvaketta.GraphicKuvaketta painamalla voit valita valoisan ajan, pimeän ajan (tumma) ja automaattiset näyttöasetukset. Automaattisessa tilassa näyttöasetus asetetaan automaattisesti valo-olosuhteiden mukaan.

Käyttö

Automaattisen puomiosien ohjausyksikön (ASC) tietokone säätelee ruiskutusmäärää ajoneuvon nopeuden mukaan. Käyttäjä asettaa alueyksikkökohtaisen ruiskutuksen tavoitemäärän. ASC pitää virtausmäärän automaattisesti oikeana ajoneuvon nopeuden mukaan ja näyttää jatkuvasti alueyksikköön ruiskutettua todellista määrää. X-konsoli tarkkailee myös ruiskutettua aluetta, ajoneuvon nopeutta ja ruiskutettua kokonaismäärää.

Note: Varmista ennen ruiskutuksen aloittamista, että ruiskutuslaite on kalibroitu oikein.

Note: Varmista ennen näytön käyttämistä ruiskutukseen, että tietokeskus on kytketty GeoLink-järjestelmään.

Koneen ruiskutusjärjestelmän käyttö

  1. Aseta kolme puomiosien kytkintä (sijaitsevat koneen ohjauskonsolissa) PääLLä-asentoon.

    g305273

    Kuva 39

    Multi Pro 1750

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin
    4. Puomiosien pääkytkin
    g305272

    Kuva 40

    Multi Pro 5800

    1. Vasemman puomiosan kytkin
    2. Keskimmäisen puomiosan kytkin
    3. Oikean puomiosan kytkin
    4. Puomiosien pääkytkin

  2. Paina koneen puomiosien pääkytkintä.

  3. Paina ohjauskonsolin näytön pääkytkimen kuvaketta (vain Multi Pro 5800 -ruiskutuslaitteet).

  4. Aja ruiskutusalueelle.

    Note: Kone aloittaa ruiskutuksen, kun ruiskutuslaite siirtyy määritetylle ruiskutusalueelle ja ASC-ohjaustilaksi on valittu FIELD BOUNDARY (Kentän rajat).

Note: Ruiskutettavat alueet näkyvät näytössä vaaleanharmaina ja ei-ruiskutettavat alueet tummanharmaina. Jos näytössä näkyy pelkästään vaaleanharmaata, kaikki alueet voi ruiskuttaa.

Kielen valinta ja käyttöoikeussopimuksen hyväksyminen

Odotusnäyttöä seuraava näyttö sisältää kielen valinnan ja loppukäyttäjän käyttöoikeussopimuksen (EULA).

  1. Vaihda näyttökieli painamalla Kielet-kuvaketta.

    Note: Kun kieli valitaan EULA-näytössä, koko käyttöliittymän kieliasetus vaihtuu. Kieli voidaan vaihtaa myös User (Käyttäjä) -asetuksista.

    g429992

    Kuva 41

  2. Lue käyttöoikeussopimus.

    Siirry vierityspalkin avulla näytön alaosaan. YES (Kyllä) -kuvake muuttuu vihreäksi.

  3. Siirry aloitusnäyttöön painamalla YES (Kyllä) -kuvaketta.

Ohjauskonsolin pääkytkimen käyttö

Note: Pääkytkin on yhteydessä tehtäväpainikkeeseen. Ota pääkytkin käyttöön valitsemalla tai luomalla tehtävä. Katso kohta Tehtäväpainikkeet.

g203807

Kuva 42

  1. Vihreä PääKYTKIMEN kuvake (järjestelmä valmis, ruiskutuslaitteen ohjain käytössä)
  2. Valkoinen PääKYTKIMEN kuvake (valmiustila)

PääKYTKIMEN kuvake ilmoittaa järjestelmän valmiuden seuraavilla väreillä:

  • Vihreä: järjestelmä on valmis, ruiskutuslaitteen ohjausyksikkö on käytössä ja valmis ruiskuttamaan.

  • Valkoinen: ruiskutuslaitteen ohjausyksikkö on valmiustilassa.

  • Punainen: järjestelmä ei ole valmis, ruiskutuslaitteen ohjausyksikkö on pois käytöstä, eikä sillä voi ruiskuttaa.

Kun PääKYTKIMEN kuvake on punainen, voit painaa kuvaketta ja avata pääkytkimen tilan valintaikkunan, jossa näkyy aktiivisten hälytysten määrä.

Voit palata päänäyttöön milloin tahansa painamalla vahvistuskuvaketta ja suorittaa tarvittavat korjaustoimenpiteet.

Pääkytkimen käyttö

Multi Pro 1750 -ruiskutuslaite

Aloitusnäytössä oleva PääKYTKIMEN kuvake ilmaisee, onko ruiskutusjärjestelmä käytössä vai pois käytöstä.

Pääkytkimen käyttö

Multi Pro 5800 -ruiskutuslaite

Ruiskutusjärjestelmä otetaan käyttöön ja poistetaan käytöstä aloitusnäytössä olevalla PääKYTKIMEN kuvakkeella. Kytkin ei toimi, jos koneen puomiosien pääkytkin tai vasemman, keskimmäisen ja oikean puomiosan kytkimet ovat POIS-asennossa. Lisätietoja puomiosien pääkytkimestä ja kolmesta puomiosien kytkimestä on käyttöoppaassa.

  • Käynnistä ruiskutusjärjestelmä painamalla PääKYTKIMEN kuvaketta (kuvake muuttuu vihreäksi).

  • Sammuta ruiskutusjärjestelmä painamalla PääKYTKIMEN kuvaketta (kuvake muuttuu valkoiseksi).

Ilmoitukset, kiireelliset viestit, huomautukset ja varoitukset

Viestitaulukko

Graphic

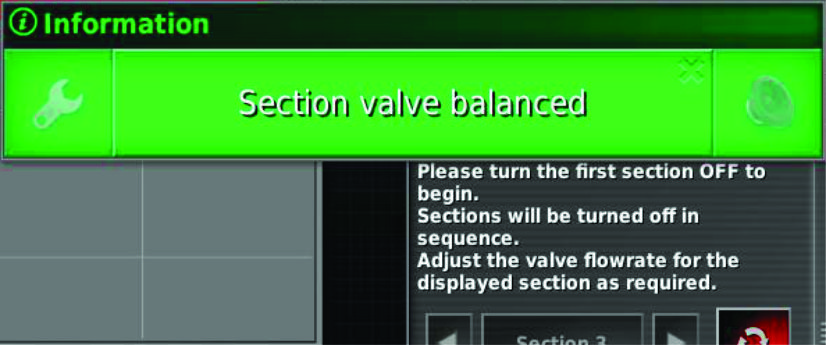

Ilmoitukset kertovat toiminnan tilan.
Graphic

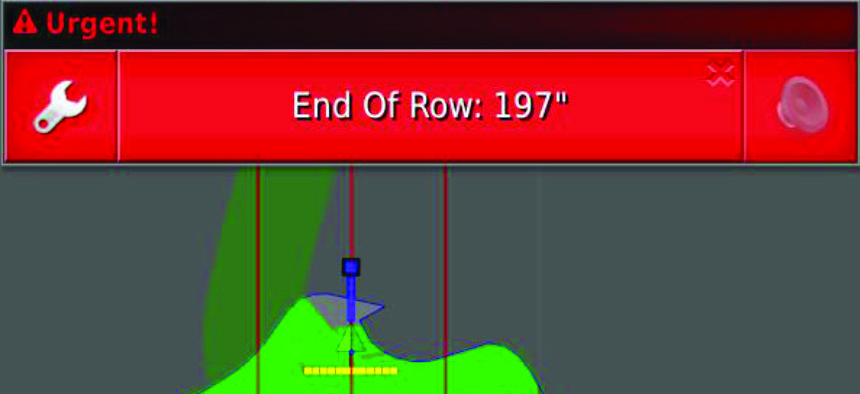

Kiireelliset viestit kehottavat toimimaan.
Graphic

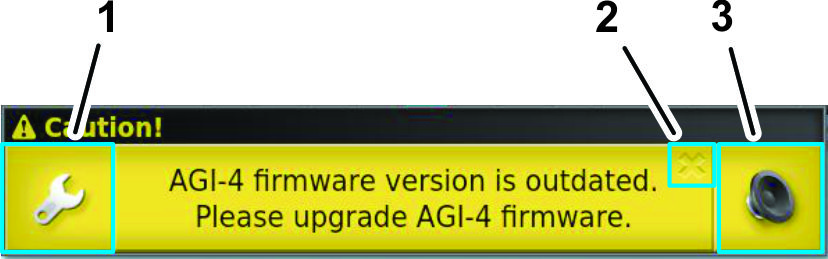

Huomautuksissa kerrotaan, että korjaava toimenpide on tehtävä ennen koneen käyttöä.

1. ASETUKSET-LINKIN kuvake

2. SULJE-kuvake

3. ÄäNIHäLYTYKSEN KATKAISU -kuvake

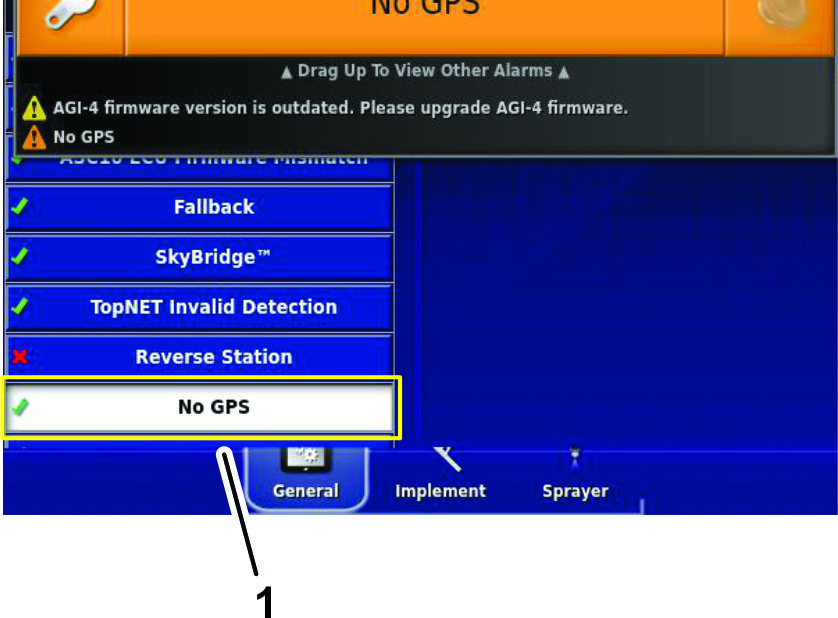

Graphic

1. Asetusvalikon näyttöön linkitetty kuvake
Graphic

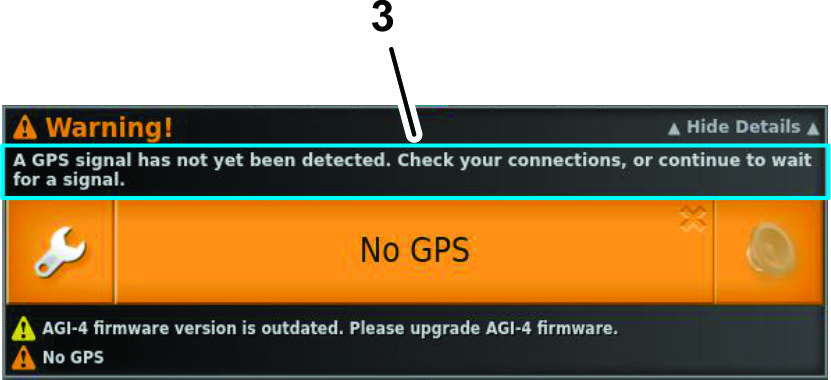

Varoitusviestit kertovat, että korjaava toimenpide täytyy tehdä ennen koneen käyttöä.
Graphic

1. Korjaavan toimenpiteen tiedot

2. Tietokuvake (pyyhkäise alas)

3. Viestin tiedot
Graphic

1. Linkitetty asetusvalikon näyttöön

Inventory Managerin (varastonhallinnan) käyttö

USB-tallennuslaitteen tekniset tiedot

  • USB 3.0

  • 8 Gt tai suurempi

  • Linux-yhteensopiva

USB-tallennuslaitteen käyttö

  1. Liitä USB-tallennuslaite USB-porttiin.

  2. Tallenna tietoja USB-tallennuslaitteeseen tai siirrä siitä tietoja varastonhallinnan avulla.

  3. Siirry kelluvaan valikkopalkkiin pyyhkäisemällä ohjauskonsolin näytön alareunasta ylöspäin.

    g203571

    Kuva 43

    1. Eject USB (Poista USB) -kuvake
    2. Vahvistuskuvake (Poista USB -valintaikkunassa)

  4. Paina USB-tallennuslaitteen poistokuvaketta.

  5. Paina USB-tallennuslaitteen poiston valintaikkunassa vahvistuskuvaketta ja irrota USB-tallennuslaite näytöstä.

Tuonti ja vienti

Avaa INVENTORY MANAGER (Varastonhallinta) tietojen tuontia ja vientiä varten. Paina CATEGORIES (Luokat) -painiketta ja katso, mitä tietoja voidaan viedä.

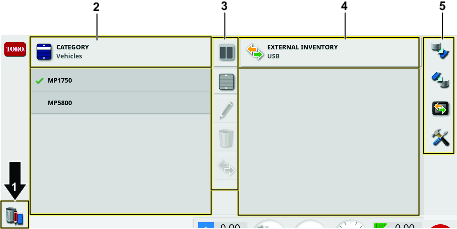

g431748

Kuva 44

  1. Varastonhallinnan kuvake
  2. Näytä tiedot
  3. Tietojen muokkaus- ja näyttöasetukset
  4. USB-tiedot
  5. Massadatan toiminnot
g431746

Kuva 45

  1. Jaettu näkymä
  2. Valitse kaikki
  3. Nimeä uudelleen
  4. Poista
  5. Kopioi
  6. Lajittele

Tehtävien ja tehtäväraporttien vienti

  1. Valitse tehtävät luokkien avattavasta luettelosta.

  2. Valitse tehtävät vasemmalla olevasta luettelosta.

  3. Valitse kopiokuvake.

    g432425

    Kuva 46

  4. Valitse, mitkä tehtävätiedot haluat viedä.

    Note: Valitsemalla shapefile-vienti luodaan käsittelyalueen, ohjeryhmän ja rajatietojen shapefilet. Ne tallennetaan tiedostoon D:\Raportit, joka sijaitsee aikaleimatussa kansiossa.

    Valitse tarvittaessa automaattisesti säädettävät alueet: jos väriselitteen mukaiset tiedot ovat olemassa, raporttikartan värejä muutetaan siten, että värien suurinta vaihtelua käytetään tuottomäärien havainnollistamiseen.

Varmuuskopion luonti

Toiminto varmuuskopioi kaikki varastonimikkeet tai käyttäjäasetukset USB-tallennuslaitteeseen.

Valitse BACKUP (Varmuuskopio) -kuvake.

Note: USB-tallennuslaitteen olemassa olevat tiedot poistetaan.

g432783

Kuva 47

Varmuuskopiotiedoston palauttaminen (koko varasto)

Toiminto palauttaa kaikki varastonimikkeet tai käyttäjäasetukset.

Sitä käytetään yleensä huoltoon.

Valitse RESTORE (Palauta) -kuvake.

Note: Toiminto korvaa kaikki ohjauskonsolin tiedot. Sitä käytetään sisällön palauttamiseen USB-varmuuskopiosta.

g432787

Kuva 48

Tehtävätietojen vaihtaminen

Toiminto kopioi tai siirtää kaikki tehtävätiedot ohjauskonsolista USB-tallennuslaitteeseen.

  1. Valitse EXCHANGE TASK DATA (Vaihda tehtävätiedot) -kuvake.

    g432784

    Kuva 49

  2. Valitse vientitila:

    • Säilytä kaikki tehtävätiedot viennin jälkeen: kaikki tehtävätiedot tallennetaan ohjauskonsoliin.

    • Poista vain tehtävät viennin jälkeen: Kaikki tehtävät poistetaan ohjauskonsolista. Tiedot, kuten kentät, tuotteet ja lisälaitteet, kuitenkin säilytetään.

    • Poista kaikki tehtävätiedot viennin jälkeen: kaikki tehtävätiedot poistetaan ohjauskonsolista.

    g432785

    Kuva 50

    g432786

    Kuva 51

Tehtävätietojen hallinta

Tehtävävalikossa valitaan ja asetetaan valittuun alueeseen liittyviä tehtävätietoja. Valikon avulla voi tallentaa tietoja sekä tallentaa ja laatia toimintaraportteja.

Tehtäväpainikkeet

KuvakeKuvausPääkytkimen tila
GraphicLuo ja aloita uusi tehtävä painamalla kuvaketta. Graphic
GraphicAloita valittu tehtävä painamalla kuvaketta.Graphic
GraphicPainamalla näet virheet, jotka estävät tehtävän suorittamisen.Graphic
GraphicTehtävä on käynnissä, ja tiedot tallennetaan. Graphic
Graphic
GraphicKeskeytä tehtävä painamalla kuvaketta.Graphic
GraphicSuorita tehtävä loppuun painamalla kuvaketta.Graphic

Pääkytkin on yhteydessä tehtäväpainikkeeseen. Valitse tai luo tehtävä, jotta ruiskutus voidaan aloittaa pääkytkimen avulla.

Ruiskutustehtävän luonti

Katso kohta Ruiskutustehtävän luonti.

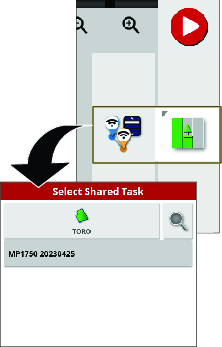

Olemassa olevan tehtävän valinta

g432011

Kuva 52

Uuden tehtäväalueen määritys

  1. Valitse kenttä ja varmista, että sillä on raja ja että raja on luokiteltu.

  2. Paina TASK MENU (Tehtävävalikko) -kuvaketta.

  3. Paina CONFIGURE TASK REGIONS (Määritä tehtäväalueet) -kuvaketta.

    g431466

    Kuva 53

  4. Valitse tehtäväaluevalikosta yksi seuraavista aluetyypeistä:

    • Paina ruiskutettavan alueen WORK REGIONS (Työalueet) -kuvaketta (esim. väylät, viheriöt tai tiiauspaikat).

    • Paina EXCLUDED REGIONS (Poissuljetut alueet) -kuvaketta, jos aluetta ei saa ruiskuttaa (hiekkaesteet, puut ja muut esteet).

    g431465

    Kuva 54

  5. Paina vahvistuskuvaketta.

Tehtävätietojen tallennus

  1. Valitse tai luo uusi tehtävä.

  2. Paina TASK MENU (Tehtävävalikko) -kuvaketta.

    g431232

    Kuva 55

  3. Paina tehtävätietojen kuvaketta.

  4. Paina tehtävätietojen tyyppikuvakkeita, lisää tehtäväkohtaiset tiedot ja paina vahvistuskuvaketta.

    Tietotyypit

    Sää

    Kasvi

    Tuulen nopeus

    Kasvuvaihe

    Tuulen suunta

    Maaperän tyyppi

    Lämpötila

    Maaperän olosuhteet

    Ilmankosteus

    Ruiskutusmenetelmä

    Pilvisyys



Tehtävätietojen tyhjennys

Voit tyhjentää aktiivisen tehtävän tiedot, mukaan lukien muistiinpanot ja laskuritiedot. Ohjauskonsoli säilyttää tallennustehtävän tiedot.

Note: Jaettuja tehtävätietoja ei voi tyhjentää.

  1. Paina TASK MENU (Tehtävävalikko) -kuvaketta.

    g430971

    Kuva 56

  2. Paina CLEAR TASK DATA (Tyhjennä tehtävätiedot) -kuvaketta.

  3. Paina Yes (Kyllä) -painiketta tehtävätietojen tyhjennyksen valintaikkunassa.

Kenttätietojen hallinta

Kentän valinta

  1. Paina FIELD MENU (Kenttävalikko) -kuvaketta ja SELECT FIELD (Valitse kenttä) -kuvaketta.

    g430984

    Kuva 57

  2. Paina kentän valintaluettelossa ruiskutettavan kentän kuvaketta ja paina vahvistuskuvaketta.

    Note: Poista kentän valinta painamalla FIELD MENU (Kenttävalikko) -kuvaketta ja painamalla UNLOAD FIELD (Poista kentän valinta) -kuvaketta.

    g432026

    Kuva 58

Kentän rajan tallennus

Important: Luodut ja tallennetut rajat ovat tarkkoja ja toistettavissa vain, jos raja luodaan käytettäessä täysin kiinteää RTK-korjausta.

Rajan tallennuksen aloitus

  1. Aja kone työalueen aktiiviselle kentälle.

  2. Kohdista vasemman eturenkaan keskiosan ulkoreuna uuden kenttärajan aloituskohtaan.

    g294392

    Kuva 59

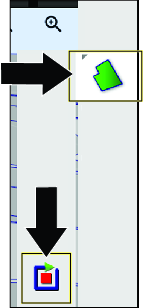

  3. PainaFIELD MENU (Kenttävalikko) -kuvaketta ja RECORD FIELD BOUNDARY (Tallenna kentän raja) -kuvaketta.

    g430981

    Kuva 60

  4. Määritä kentän rajat ajamalla konetta kentällä.

    Note: Voit ajaa niin hitaasti kuin on tarpeen ja pysäyttää koneen tarvittaessa, kun kentän rajaa tallennetaan.

Rajan tallennuksen pysäytys

Voit keskeyttää kentän rajan tallennuksen, jos kone on siirrettävä alueelle, jossa on rajoitetusti tilaa.

  1. Pysäytä kone.

  2. Paina PAUSE FIELD BOUNDARY RECORDING (Keskeytä kentän rajan tallennus) -kuvaketta.

    g430980

    Kuva 61

  3. Kohdista kone paikalleen.

  4. Aloita tallennus uudelleen painamalla RECORD FIELD BOUNDARY (Tallenna kentän raja) -kuvaketta ja jatka koneella ajamista rajatun alueen määrittämiseksi.

    Note: Kun jatkat rajan tallennusta, järjestelmä piirtää suoran viivan tallennuksen keskeytyskohdasta paikkaan, jossa rajan tallennusta jatkettiin.

Rajan viimeistely

  1. Kun lähestyt kentän rajan aloituskohtaa, pysäytä kone.

  2. Paina COMPLETE FIELD BOUNDARY RECORDING (Viimeistele kentän rajan tallennus) -kuvaketta.

    Note: Ohjauskonsoli yhdistää alku- ja loppukohdat suoralla viivalla.

    g430982

    Kuva 62

    g430983

    Kuva 63

Rajan luonti suorilla viivoilla

g430980

Kuva 64

  1. Kohdista vasemman eturenkaan keskiosan ulkoreuna suorareunaisen kentän rajan ensimmäiseen kohtaan ja pysäytä kone.

  2. Älä liikuta konetta. Paina RECORD FIELD BOUNDARY (Tallenna kentän raja) -kuvaketta ja PAUSE FIELD BOUNDARY RECORDING (Keskeytä kentän rajan tallennus) -kuvaketta.

    g431568

    Kuva 65

  3. Liikuta konetta ja kohdista vasemman eturenkaan keskiosan ulkoreuna suorareunaisen kentän rajan seuraavaan kohtaan. Pysäytä kone.

  4. Paina RECORD FIELD BOUNDARY (Tallenna kentän raja) -kuvaketta ja sitten PAUSE FIELD BOUNDARY RECORDING (Keskeytä kentän rajan tallennus) -kuvaketta.

    Note: Ohjauskonsoli yhdistää kaksi kohtaa suoralla viivalla.

    g431569

    Kuva 66

  5. Toista vaiheet 3 ja 4 jäljellä oleville kohdille viimeistä avointa kohtaa lukuun ottamatta.

  6. Kohdista vasemman eturenkaan keskiosan ulkoreuna viimeiseen kohtaan ja pysäytä kone.

  7. Paina COMPLETE FIELD BOUNDARY RECORDING (Viimeistele kentän rajan tallennus) -kuvaketta.

    Note: Ohjauskonsoli yhdistää alku- ja loppukohdat suoralla viivalla.

    g431570

    Kuva 67

Rajan luonti käsittelyalueesta

Tässä ohjeessa kerrotaan, miten rajoja luodaan aiemmin tallennetun käsittelyalueen perusteella. Vain keskimmäinen ruiskutusosa ruiskuttaa vettä, joten voit luoda tällä menetelmällä poissuljettavia raja-alueita golfkärryreiteille.

  1. Pysäköi kone lähelle käsittelyaluetta, josta luot kentän rajan.

  2. Paina Field (Kenttä) -kuvaketta ja sitten Create Boundary from Coverage (Luo raja käsittelyalueesta) -kuvaketta.

    g430972

    Kuva 68

  3. Päivitä asetukset painamalla numerokuvaketta tai liukusäätimiä.

    • Tasoitusasetus säätää vähimmäisvälin kokoa. Se täytetään automaattisesti, kun kentän raja luodaan käsittelyalueen perusteella.

    • Käsittelyalueen vähimmäisasetus sulkee pois määritettyä aluetta pienemmän käsittelyalueen (ei sisälly kentän rajaan).

    • Etäisyys käsittelyalueesta -asetuksen avulla luotu kentän raja laajennetaan määritetylle etäisyydelle käsittelyalueesta.

    • Poissuljetun alueen vähimmäisasetusta käytetään alueiden poissulkemisen hallintaan. Niitä ei luoda väleistä, jotka ovat poissuljettavassa alueasetuksessa määritettyä aluetta pienempiä.

  4. Luo rajat käsittelyalueille, joita ei ruiskuteta, painamalla EXCLUDED REGIONS (Poissuljetut alueet) -kuvaketta.

    Note: Jos poissuljetut alueet otetaan käyttöön, käsittelyalueen väleistä luodaan poissuljettavia alueita.

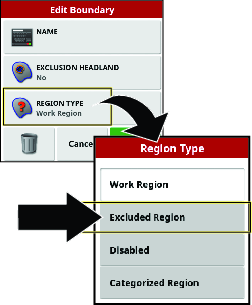

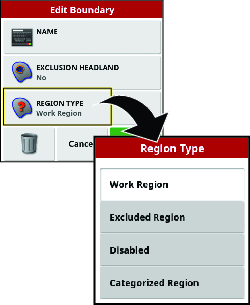

Kentän rajaominaisuuksien muokkaus

Kentän rajaominaisuuksien avulla tunnistetaan kenttäkohtaiset rajat ja osoitetaan järjestelmälle alueet, joille tuotetta joko ruiskutetaan tai ei ruiskuteta.

  • Työalue: Työalueet ilmaisevat järjestelmän alueet, joille tuotetta ruiskutetaan aina käytettäessä automaattista puomiosien ohjausta. Käytä työalueita esimerkiksi tarkkuutta vaativille nurmialueille ja kenttänurmille.

  • Poissuljettu alue: Poissuljetut alueet ilmaisevat järjestelmän alueet, joille tuotetta ei ruiskuteta koskaan käytettäessä automaattista puomiosien ohjausta. Käytä poissuljettuja alueita esimerkiksi vesi- ja hiekkakohteita sekä kävely- tai kärryreittejä varten.

  • Luokiteltu alue

    • Luokiteltuja alueita käytetään kentillä, joilla on useita rajoja.

    • Yksittäisten rajojen määrittäminen luokkaan on hyödyllistä, kun rajoja sisällytetään tuotetta levitettäessä tai kun rajoja poissuljetaan levitettäessä toista tuotetta.

    • Voit määrittää nykyisen tehtävän työalueet ja poissuljetut alueet luokiteltujen alueiden avulla.

    • Ennalta luokiteltujen alueiden lisäksi voit luoda uusia luokiteltuja alueita rajakohtaisesti tuotteen levitystä tai rajojen poissulkemista varten.

    Kun olet luonut rajan, paina sormella ohjauskonsolin näytössä olevan rajaviivan vieressä olevaa kohtaa, kunnes rajan valintakuvake aktivoituu. Liu’uta sitten sormesi rajaviivalle. Kun poistat sormesi näytöstä, näyttöön avautuu rajan muokkauksen valintaikkuna.

    g430976

    Kuva 69

    g435478

    Kuva 70

Kentän rajan nimeäminen

Paina nimikuvaketta, kirjoita rajan nimi näytön näppäimistöllä ja paina vahvistuskuvaketta.

g435477

Kuva 71

Työalueen kentän rajan asetukset

  1. Paina rajan muokkauksen valintaikkunassa REGION TYPE (Alueen tyyppi) -kuvaketta.

    g435478

    Kuva 72

  2. Paina aluetyypin valintaikkunassa WORK REGION (Työalue) -kuvaketta.

  3. Valitse työalueiden tyyppi ja paina vahvistuskuvaketta.

Poissuljetun aluekentän rajan asetukset

Note: Poissuljetun aluekentän rajan asetukset sulkevat pysyvästi pois kentän rajalla olevan alueen ruiskutuksen. Poissuljettu aluekentän raja poikkeaa ruiskutustehtävän määrityksen yhteydessä poissuljetusta alueesta.

  1. Paina rajan muokkauksen valintaikkunassa REGION TYPE (Alueen tyyppi) -kuvaketta.

    g435480

    Kuva 73

  2. Valitse poissuljettava alue ja sitten aluekuvake, jossa on miinusmerkki.

    Note: Valitse aluekuvake, jossa on plusmerkki, jos haluat sisällyttää alueen uudelleen.

    g430291

    Kuva 74

Luokiteltujen kenttärajojen asetukset

  1. Paina rajan muokkauksen valintaikkunassa REGION TYPE (Alueen tyyppi) -kuvaketta.

    g435479

    Kuva 75

  2. Paina aluetyypin valintaikkunassa CATEGORIZED REGION (Luokiteltu alue) -kuvaketta ja paina vahvistuskuvaketta.

  3. Avaa luokkatyyppien luettelo painamalla rajan muokkauksen valintaikkunassaCATEGORY (Luokka) -kuvaketta.

  4. Paina luokkatyyppien luettelossa esiasetettujen luokkatyyppien kuvaketta tai valitse NEW… (Uusi) -kuvake.

    g430975

    Kuva 76

  5. Valittu luokkatyyppi näytetään. Paina vahvistuskuvaketta.

Merkintäpisteet

Merkintäpisteitä lisätään ohjauskonsolin karttaan kentän rajojen luomisen tai alueen ruiskuttamisen yhteydessä, jotta maaston ominaisuuksia ja vaaroja voidaan tunnistaa.

Merkintäpisteen asettaminen

  1. Aja kone merkintäpisteellä merkittävän maaston ominaisuuden kohdalle ja pysäytä kone.

  2. Paina FIELD MENU (Kenttävalikko) -kuvaketta ja SET FLAG POINT (Aseta merkintäpiste) -kuvaketta.

    Merkintäpisteen lisäysvalikko näytetään.

    g430987

    Kuva 77

  3. Valitse merkintäpisteen kuvake merkintäpisteen lisäysvalikosta.

    Merkintäpiste näkyy ohjauskonsolissa ajoneuvon takana.

    Note: Merkintäpisteen pudotuskohta on koneen alla, keskiviivalla ja takarenkaiden välissä.

Mukautetun merkintäpisteen asettaminen

  1. Aja kone merkintäpisteellä merkittävän maaston ominaisuuden kohdalle ja pysäytä kone.

  2. Paina merkintäpisteen lisäysvalikossa FIELD MENU (Kenttävalikko) -kuvaketta ja SET FLAG POINT (Aseta merkintäpiste) -kuvaketta.

  3. Paina merkintäpisteen CUSTOM (Mukautettu) -kuvaketta.

    Merkintäpisteen lisäyksen valintaikkuna näytetään.

  4. Paina merkintäpisteen lisäyksen valintaikkunassa merkintäpisteen kuvaketta ja sitten FLAG POINT NAME (Merkintäpisteen nimi) -kuvaketta.

    Näytössä esitetään näppäimistö.

  5. Kirjoita mukautetun merkintäpisteen nimi näytön näppäimistöllä ja paina vahvistuskuvaketta.

  6. Paina vahvistuskuvaketta merkintäpisteen lisäyksen valintaikkunassa.

    Merkintäpiste näkyy ohjauskonsolissa ajoneuvon takana.

Merkintäpisteiden muokkaus

  1. Paina komentokonsolin näytössä olevaa merkintäpistettä sormella, kunnes merkintäpisteen ponnahdusikkuna aukeaa.

    g431481

    Kuva 78

  2. Poista sormesi näytöstä.

    Näytössä esitetään merkintäpisteen muokkausvalikko.

Merkintäpisteen tyypin muuttaminen

  1. Paina merkintäpisteen muokkausvalikossa CHANGE (Muuta) -kuvaketta.

    g431480

    Kuva 79

  2. Merkintäpisteen muokkausvalikossa voit muuttaa nimeä, kuvaketta, esteen sädettä ja hälytyksen etäisyyttä.

Merkintäpisteen siirto

  1. Paina merkintäpisteen muokkausvalikossa MOVE (Siirrä) -kuvaketta.

    g431479

    Kuva 80

  2. Vedä merkintäpisteen kuvake uuteen kohtaan ja paina vahvistuskuvaketta.

Merkintäpisteen poisto

  1. Paina merkintäpisteen muokkausvalikossa DELETE (Poista) -kuvaketta.

    g431477

    Kuva 81

  2. Paina merkintäpisteen poiston valintaikkunassa YES (Kyllä) -kuvaketta.

Säiliön tilavuuden asetukset

  1. Paina SPRAYER MENU (Ruiskutuslaitteen valikko) -kuvaketta.

    g431473

    Kuva 82

  2. Paina VOLUME (Tilavuus) -kuvaketta.

  3. Anna jokin seuraavista näytön numeronäppäimistöllä:

    Note: Muuta tuotetilavuutta esiasetuksen mukaisesti painamalla LISäYS- tai VäHENNYS-kuvaketta.

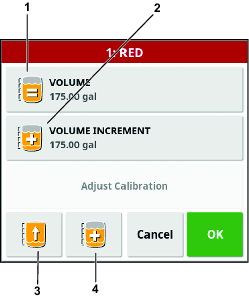

    g430988

    Kuva 83

    1. Aseta säiliössä olevan tuotteen tilavuus.
    2. Aseta tilavuus, jota käytetään lisättäessä tuotetta vähitellen.
    3. Täytä säiliö enimmäistilavuuteen.
    4. Täytä säiliö yksittäisen lisäyksen arvolla.
    g432793

    Kuva 84

    • Jos olet antamassa säiliön lopullista tuotetilavuutta (kuten vesi ja kemikaalit), anna tuotteen kokonaistilavuus, jonka aiot lisätä säiliöön ja paina vahvistuskuvaketta. Paina sitten vahvistuskuvaketta uudelleen säiliön täytön ikkunassa.

      Note: Veden ja tuotteen tilavuus on vähemmän tai yhtä suuri kuin määritetty säiliötilavuus.

    • Jos olet lisäämässä kemikaaleja veteen vähitellen, anna säiliössä olevan veden tilavuus, paina vahvistuskuvaketta ja siirry vaiheeseen 4.

      Note: Veden ja tuotteen tilavuus on vähemmän tai yhtä suuri kuin määritetty säiliötilavuus.

  4. Jos lisäät kemikaaleja veteen vähitellen, paina VOLUME INCREMENT (Tilavuuden lisäys) -kuvaketta.

  5. Käytä näytön numeronäppäimistöä ja anna tuotetilavuuden lisäys, jonka verran aiot lisätä tuotetta säiliöön (kuten kemikaaleja veteen), ja paina vahvistuskuvaketta.

    Esimerkki: 19 litran, 114 litran tai 208 litran lisäykset.

  6. Jos olet lisäämässä kemikaaleja veteen vähitellen, lisää tuotetta säiliöön ja paina TUOTTEEN LISäYSMääRäN kuvaketta.

  7. Jos aiot täyttää säiliön tuotteella tai vedellä enimmäistilavuuteen, paina TäYTä SäILIö ENIMMäISTILAVUUTEEN -kuvaketta.

  8. Paina vahvistuskuvaketta ja sitten vahvistuskuvaketta säiliön täytön ikkunassa.

Automaattinen puomiosien ohjausyksikkö (ASC)

Ohjaustilan asetukset

Note: Tällä asetuksella säädetään vierekkäisten ruiskutussuuttimien päällekkäisyyttä uloimmilla ruiskutussuuttimilla (prosenttiosuutena ruiskutuskuviosta).Oletusasetus on 50.

  1. Paina AUTO SECTION CONTROL (Automaattinen puomiosien ohjaus) -kuvaketta.

    g430969

    Kuva 85

  2. Paina BOOM CONTROL (Puomin ohjaus) -kuvaketta.

    • Aseta prosenttiosuus kohdassa CONTROL MODE (Hallintatila) päällekkäisyyksien välttämiseksi (0) tai välien välttämiseksi (100).

      • Päällekkäisyyksien välttäminen voi aiheuttaa kohtia, joihin tuotetta ei ruiskuteta.

      • Välien välttäminen voi aiheuttaa jonkin verran päällekkäisyyttä.

    • Aseta etäisyys kohdassa OVERLAP ENTERING COVERED AREA (Päällekkäisyys siirryttäessä käsittelyalueelle), joka määrittää päällekkäisyyden määrän, kun siirrytään valmiille alueelle.

    • Aseta etäisyys kohdassa OVERLAP EXITING COVERED AREA (Päällekkäisyys poistuttaessa käsittelyalueelta), joka määrittää päällekkäisyyden määrän, kun poistutaan valmiilta alueelta.

    g430967

    Kuva 86

  3. Aseta rajan käyttö.

    g430968

    Kuva 87

Ruiskutusmenetelmän valinta

Ruiskutusmenetelmät



Automaattinen puomiosien ohjaus

Rajan käyttö

Määrän säätö

Kuvaus

Field Boundary (Kentän rajat)

PäälläKentän rajatAutomaattinen

  • GeoLink-järjestelmä ohjaa suutinosia rajatulla kentällä ja estää päällekkäisten kaistojen ruiskutuksen.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

Unlimited (Rajoittamaton)

PäälläRajoittamatonAutomaattinen

  • GeoLink-järjestelmä ohjaa suutinosia tarkkailemalla ruiskutuskaistoja mutta seuraamatta mitään rajoja.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

Manual Section Control (Manuaalinen puomiosien ohjaus)

PoisKentän rajatAutomaattinen

  • Käyttäjä ohjaa puomiosia.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.

Full Manual Control (Täysin manuaalinen ohjaus)

PoisKentän rajatManuaalinen

  • Käyttäjä ohjaa ruiskutusosia.

  • Käyttäjä säätää ruiskutusmäärää.

Automaattinen puomiosien ohjaus

Automaattisen puomiosien ohjauksen (ASC) kuvakkeen kuvaus

Asetus

Kuvaus

ASC ON (Päällä)

Kone ohjaa yksittäisten suutinosien käyttöä.

ASC OFF (Pois)

Käyttäjä ohjaa suutinosia ryhmittäin vasemman, keskimmäisen ja oikean ruiskutusosan kytkimillä.

Rajan käyttö

Rajan käyttö -kuvakkeen kuvaus

Asetus

Kuvaus

FIELD BOUNDARY (Kentän rajat)

Kone kytkee suutinosat päälle, kun ruiskutuslaite siirtyy työalueen kentän rajalle.

Kone sammuttaa suutinosat, kun ruiskutuslaite siirtyy työalueelta poissuljetuille alueille.

Kone sammuttaa suutinosat, kun ruiskutuslaite poistuu työalueen kentän rajalta.

Kone sammuttaa suutinosat, jos ruiskutuskaistat osuvat päällekkäin.

UNLIMITED (Rajoittamaton)

Kone ohjaa suutinosia tarkkailemalla ruiskutuskaistoja mutta seuraamatta kentän rajoja.

Kone sammuttaa suutinosat, jos ruiskutuskaistat osuvat päällekkäin.

Määrän säätö

Ruiskutusmäärän säätö -kuvakkeen kuvaus

Asetus

Kuvaus

Auto (Automaattinen)

Kone säätää ruiskutusmäärää sen määrän mukaan, joka aktiiviselle ruiskutustehtävälle on määritetty tai joka on asetettu ruiskutuslaitteen ohjauspaneelissa.

Manual (Manuaalinen)

Käyttäjä säätää ruiskutusmäärää ruiskutuksen aikana.

Pressure (Paine)

Kone toimii aktiiviselle ruiskutustehtävälle asetetulla paineella.

Koneen määritys eri ruiskutusmenetelmille

Kentän rajojen ruiskutusmenetelmä



Auto Section Control (Automaattinen puomiosien ohjaus)

Rajan käyttö

Määrän säätö

Kuvaus

Field Boundary (Kentän rajat)

PäälläKentän rajatAutomaattinen

  • GeoLink-järjestelmä ohjaa suutinosia rajatulla kentällä ja estää päällekkäisten kaistojen ruiskutuksen.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.
GraphicGraphic

Rajoittamaton ruiskutusmenetelmä



Automaattinen puomiosien ohjaus

Rajan käyttö

Määrän säätö

Kuvaus

Unlimited (Rajoittamaton)

PäälläRajoittamatonAutomaattinen

  • GeoLink-järjestelmä ohjaa suutinosia tarkkailemalla ruiskutuskaistoja mutta seuraamatta mitään rajoja.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.
GraphicGraphic

Manuaalisen puomiosien ohjauksen ruiskutusmenetelmä



Auto Section Control (Automaattinen puomiosien ohjaus)

Rajan käyttö

Määrän säätö

Kuvaus

Manuaalinen puomiosien ohjaus

PoisField Boundary (Kentän rajat)Automaattinen

  • Käyttäjä ohjaa puomiosia.

  • GeoLink-järjestelmä säätää ruiskutusmäärää.
GraphicGraphic

Täysin manuaalinen ruiskutusmenetelmä



Auto Section Control (Automaattinen puomiosien ohjaus)

Rajan käyttö

Määrän säätö

Kuvaus

Full Manual Control (Täysin manuaalinen ohjaus)

PoisField Boundary (Kentän rajat)Manuaalinen

  • Käyttäjä ohjaa ruiskutusosia.

  • Käyttäjä säätää ruiskutusmäärää.
GraphicGraphic

Ruiskutuslaitteen ohjainten määritys uutta tehtävää varten

Ruiskutussuuttimen luonti

Note: ISO-vakioluettelo on ladattu valmiiksi näyttöön.

  1. Napsauta kohtaa NEW NOZZLE... (Uusi suutin) tai COPY SELECTED NOZZLE (Kopioi valittu suutin) IMPLEMENT (Lisälaitteet) -asetusnäytössä.

    g432797

    Kuva 88

  2. Suorita suuttimen luonnin ohjattu asetustoiminto.

    g432798

    Kuva 89

  3. Uusi suutin näkyy tehtävän suutinvalikossa.

g432796

Kuva 90

Ruiskutussuuttimen valinta – suutinventtiilien tasapainotus

Multi Pro 1750 -ruiskutuslaite

Important: Kun luot tehtävän, näytössä näkyy suuttimen koko, jonka mukaan GeoLink-järjestelmää ohjataan. Ohjattua venttiilien tasapainotustoimintoa on käytettävä aina, kun ruiskutussuuttimet vaihdetaan.

  1. Täytä ruiskutuslaitteen säiliö puhtaalla vedellä.

  2. Varmista, että seisontajarru on kytketty ja että vaihde on VAPAA-asennossa.

  3. Käynnistä moottori, laske puomiosat, aseta koneen puomiosien pääkytkin POIS-asentoon ja aseta kolme puomiosien kytkintä PääLLä-asentoon.

  4. Varmista, että säiliön kierron ohitusventtiili on tasapainotettu ja että ruiskutusjärjestelmän paine on yli 2,07 baaria. Katso käyttöopas.

  5. Paina Ruiskutuslaitteen ohjausyksikkö -kuvaketta ja pyyhkäise Sprayer controller (Ruiskutuslaitteen ohjausyksikkö) -ikkunan oikeassa yläkulmassa olevaa Koko näyttö -kuvaketta.

    g429984

    Kuva 91

  6. Paina Määritykset-kuvaketta ja sitten ohjatun Valve balancing (Venttiilien tasapainotus) -toiminnon kuvaketta.

    g432838

    Kuva 92

  7. Suorita ohjattu toiminto.

    1. Valitse suutin.

      Note: Jos ruiskutettavan ruiskutusmäärän suutin ei näy luettelossa, luo uusi suutin ennen venttiilin tasapainotuksen ohjatun toiminnon suorittamista.

    2. Aseta paineen arvoksi 2,75 baaria.

    3. Aseta kaasuvipu ½–¾ täydestä kaasusta ja aseta kaasun lukitus.

    4. Aseta koneen puomiosat PääLLä-asentoon.

    5. Odota, että järjestelmän virtausnopeus vakiintuu ja että lukituskuvake näkyy valintaikkunassa.

    6. Sulje puomiosan venttiili (punainen) painamalla puomiosan Päällä/Pois-kuvaketta. Paina Seuraava-kuvaketta.

      g432836

      Kuva 93

      1. Puomiosan Päällä/Pois-kuvake

    7. Säädä painetta tarpeen mukaan.

      g432837

      Kuva 94

      1. Paine on liian alhainen. Lisää painetta kääntämällä ohitusventtiiliä.
      2. Paine on liian korkea. Vähennä painetta kääntämällä ohitusventtiiliä.

    8. Kun puomiosa on tasapainotettu, tietonäyttö aukeaa ja seuraava puomiosa sammuu.

    9. Varmista, että kaikki ohitusventtiilit on säädetty, ja paina vahvistuskuvaketta.

      Note: Jos suutinventtiilit eivät tasapainotu, laske moottorin nopeutta ja suorita ohjattu toiminto uudelleen.

Suutintaulukko

SuutinSuuttimen väriVirtausnopeus
Graphic 0,2Keltainen0,8 l/min
Graphic 0,4Punainen1,5 l/min (0.4 gpm)
Graphic 0,5Ruskea1,9 l/min (0.5 gpm)
Graphic 0,6Harmaa2,3 l/min (0.6 gpm)
Graphic 0,8Valkoinen3,0 l/min (0.8 gpm)
Graphic 1,0Sininen3,8 l/min (1.0 gpm)
Graphic 1,5Vihreä5,7 l/min (1.5 gpm)

Ruiskutussuuttimen valinta

Multi Pro 5800 -ruiskutuslaite

  1. Paina New Task (Uusi tehtävä) ‑valikossa Nozzle (Suutin) -kuvaketta.

    g430986

    Kuva 95

  2. Valitse avattavasta luettelosta käytössä olevan ruiskutusmäärän suutin.

    Note: Jos ruiskutettavan ruiskutusmäärän suutin ei näy luettelossa, luo uusi suutin ennen venttiilin tasapainotuksen ohjatun toiminnon suorittamista.

  3. Paina vahvistuskuvaketta.

MachineLink

Vanhojen tietojen muuntaminen (vain M2M-Retro-sarja)

Tällä toimenpiteellä voit tuoda tiedot ohjelmistoversiosta 4.xx ja muuntaa ne ohjelmistoversiota 5.xx varten.

Important: Varmista, että olet asentanut suuren vahvistuksen antennin (myydään erikseen). Katso lisätietoja käyttämäsi mallin GeoLink-viimeistelysarjasta.

  1. Siirry UTILITIES (Apuohjelmat) -näyttöön ja valitse CONTROL SOFTWARE UPGRADE (Hallintaohjelmiston päivitys).

    g494718

    Kuva 96

  2. Liitä MachineLink USB näytön takaosaan.

  3. SiirryLICENSES (Lisenssit) -näyttöön ja valitse IMPORT LICENSE DATA (Tuo lisenssitiedot).

    g494717

    Kuva 97

  4. Ota MachineLink käyttöön.

MachineLinkin käyttöönotto

MachineLinkin avulla käsittelyalue voidaan jakaa useiden samalla kentällä toimivien lisälaitteiden kesken.

Note: Varmista, että modeemiin on kytketty suuren vahvistuksen antenni (myydään erikseen). Katso lisätietoja GeoLink-viimeistelysarjasta.

  1. Siirry kohtaan SETUP (Asetukset), SYSTEM (Järjestelmä), FEATURES (Ominaisuudet) ja sitten IMPLEMENT (Lisälaite).

  2. Ota MACHINELINK käyttöön.

    g433038

    Kuva 98

  3. Varmista, että SHARED COVERAGE (Jaettu käsittelyalue) näkyy korostettuna MAP LAYERS (Karttatasot) -valikossa.

    • Shared Coverage (Jaettu käsittelyalue) -asetus näyttää samalla kentällä olevien MachineLink-koneiden kattamat alueet.

    • Remote Machines (Etäkoneet) -asetus näyttää verkkoon yhdistetyt ajoneuvot kartalla.

    g433042

    Kuva 99

Jaettuun tehtävään liittyminen

Lähellä oleville MachineLink-koneille ilmoitetaan, että uusi jaettu tehtävä on käytettävissä. Katso kohta MachineLink.

  1. Valitse OK tai valitse JOIN TASK (Liity tehtävään) TASK (Tehtävä) -valikossa.

    g442407

    Kuva 100

    g442408

    Kuva 101

  2. Valitse tehtävä, johon liitytään.

    Note: Etäkäytön avulla ruiskutettavan tuotteen on vastattava paikallisen lisälaitteen tuotteita.

    Järjestelmä tarkistaa etäkäytön ja paikallisen koneen tuotteiden vastaavuuden seuraavasti:

    • Aiemmin yhdistettyjen tuotteiden vastaavuus.

    • Tuotteiden nimen vastaavuus.

    • Tuotteiden edellisten määritysten tai nimen vastaavuus.

    Seuraava näyttö esitetään, jos vastaavia tuotteita ei ole.

    • Tehtävän tuotteena näkyy tuote, jota käytetään etänä.

    • Paikallisena tuotteena näytetään paikallisesti käytettävä tuote.

    • Säiliöiden tiedoissa luetellaan tuotetta sisältävä säiliö.

    g442410

    Kuva 102

  3. Liity tehtävään valitsemalla OK.

    Note: Ilmoitus lähetetään tehtävän aloittaneelle koneelle.

MachineLinkin käyttö

  1. Koneissa oleva symboli osoittaa, ovatko ne yhteydessä.

    Note: Wi-Fi-antenni muodostaa yhteyden enintään 0,4 km:n etäisyydelle.

    g442409

    Kuva 103

  2. Tuo tiedot näyttöön pitämällä koneen kuvaketta painettuna:

    Note: Jos Wi-Fi-yhteys katkeaa, konekuvake osoittaa, että yhteys on katkaistu. Viimeisen yhteyden sijainti säilytetään, kunnes yhteys palautuu. Kun Wi-Fi-yhteys muodostetaan, näytössä esitetään laitteen todellinen sijainti ja päivitetty jaettu käsittelyalue.

    • Konsolin nimi

    • Tila ja mahdolliset yhteysongelmat

    • Käytettävät tuotteet

    • Käsitellyt alueet

    g442421

    Kuva 104

Jaettu käsittelyalue

Paikallinen käsittelyalue näkyy vaaleanvihreänä.

Jaettu käsittelyalue näkyy tummanvihreänä. Voit korostaa jaetun käsittelyalueen toisella värillä painamalla konekuvaketta, jolloin näet kyseisen lisälaitteen käsittelyalueen.

Kun raja luodaan käsittelyalueesta, rajan muodostamiseen käytetään paikallista ja jaettua käsittelyaluetta.

Ruiskutusmäärä voidaan valita käsittelyalueen asetukseksi. Koska kaikki koneet jakavat saman käsittelyalueen selitteen, niillä on sama ruiskutusmääräkartta.

Jos muutat näytössä olevia kenttiä tai tehtäviä ja palaat edelliseen jaettuun tehtävään, jaettu käsittelyalue ei näy, jos muut koneet eivät enää työskentele kyseisellä kentällä tai jos ne eivät lataa jaettua tehtävää uudelleen.

Jos kone poistuu jaetun käsittelyalueen kentältä, koneen käsittelyalue näkyy edelleen.

Note: Käsitelty kokonaisalue näyttää vain paikallisen lisälaitteen kattaman alueen. Kun jäljellä oleva alue lasketaan rajan sisäpuolella, jaettua käsittelyaluetta ei oteta huomioon.

Skybridge-asetusten määritys

  1. Paina SETUP (Asetukset) -valikkoa.

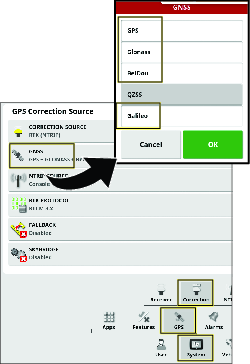

  2. Siirry GPS CORRECTION SOURCE (GPS-korjauksen lähde) -valikkoon valitsemalla SYSTEM (JäRJESTELMä) – GPS – CORRECTION (KORJAUS).

  3. Valitse GNSS ja sitten GPS, GLONASS, BEIDOU JA GALILEO.

    g487158

    Kuva 105

  4. Valitse SKYBRIDGE ja ENABLED (Käytössä).

    g487159

    Kuva 106

    g442422

    Kuva 107

  5. Aja kone avoimelle alueelle ja varmista, että RTK näkyy kojelaudassa.

    g443523

    Kuva 108

  6. Skybridge yhdistyy 30–40 minuutin kuluessa, ja kojelaudassa näkyy RTK + SKYBRIDGE.

    g443522

    Kuva 109

Käytön aikana kojelaudassa näkyy nykyisen korjauksen tila vahvimman käytettävissä olevan signaalin (RTK, Skybridge, Float-tilan RTK tai GPS) perusteella.

Tekninen apu

Virheiden ilmetessä näytetään yleensä virhe- tai vikakoodi. Virheitä voi myös tarkastella näytössä. Jotkin virheet ovat yleisiä ja korjattavissa. Jos haluat lisätietoja muista virheistä tai jos ongelma jatkuu, lähetä kaikki esitetyt koodit sisältävä virheilmoitus koneesi jälleenmyyjälle tai ota yhteys valtuutettuun Toro-jälleenmyyjään tai Toro GeoLink -tukeen.

Järjestelmätietojen tarkastelu

  1. Paina System Information (Järjestelmätiedot) (Toro) -kuvaketta näytön vasemmassa yläkulmassa.

    g431462

    Kuva 110

    g431463

    Kuva 111

  2. Paina järjestelmätietojen pienen näkymän ikkunassa koko näytön kuvaketta.

  3. Voit tarkastella seuraavia järjestelmätietoja käyttämällä vierityspalkkia:

    • konsoli

    • GPS-vastaanotin

    • ohjauksen ohjausyksikkö (lisävarustesarja)

    • langaton verkko.

RTK- ja korjaustietojen tarkistus

  1. Siirrä kone ulos etäälle rakennuksista ja voimajohdoista.

  2. Kytke seisontajarru.

  3. Paina GeoLink-ohjauskonsolissa olevaa GPS-TIETOJEN kuvaketta.

    g431469

    Kuva 112

    g433800

    Kuva 113

  4. Paina RTK-kuvaketta ja varmista RTK-diagnostiikan valintaikkunassa, että RTK-linkin laatu on vähintään 50 %.

  5. Sulje valintaikkuna painamalla vahvistuskuvaketta.

Note: Jos modeemin signaali on –100 dBm tai sitä vähemmän, ota yhteys valtuutettuun Toro-jälleenmyyjään tai Toro GeoLink -tukeen.Jos RTK-linkin laatu on vähemmän kuin 50 %, ota yhteys valtuutettuun Toro-jälleenmyyjään tai Toro GeoLink -tukeen.

Etätuki

Tukipalvelun PIN-koodin antaminen

  1. Pyydä tukipalvelun PIN-koodi ottamalla yhteys Toron tukeen.

  2. Paina asetusnäytössä USER (Käyttäjä) -kuvaketta ja REMOTE SUPPORT (Etätuki) -kuvaketta.

    g431310

    Kuva 114

  3. Jos etätuen ikkunassa ei näy tukipalvelumerkintöjä, paina ADD SUPPORT DESK (Lisää tukipalvelu) -kuvaketta.

  4. Paina DESK PIN (Palvelun PIN) -kuvaketta.

    g431311

    Kuva 115

  5. Anna PIN-koodi.

  6. Paina Add Support Desk (Lisää tukipalvelu) -näytössä vahvistuskuvaketta.

    Note: Ohjauskonsoli tallentaa tukipalvelun tiedot muistiin.

Yhteyden muodostaminen asiakastukeen

  1. Paina tukipalveluluetteloon tallennetun asiakastuen SUPPORT DESK (Tukipalvelu) -kuvaketta.

    g431312

    Kuva 116

  2. Paina REQUEST SUPPORT FROM DESK (Tukipalvelupyyntö) -kuvaketta.

    Tukipalvelupyynnön valintaikkuna ja tuki-istunnon aktiivinen valintaikkuna aukeavat.

    Note: Asiakaspalvelun edustaja muodostaa etäyhteyden ohjauskonsoliin.

    g431313

    Kuva 117

Käyttövihjeitä

RTK-korjauksen parantaminen

Vähennä koneen nopeutta tai lähesty toisesta suunnasta lähestyessäsi aluetta, jolla RTK-korjaus on tunnetusti heikko.

Manuaalisen ohjauksen käyttö

Lisää letkukelan ja kemikaalien sekoituksen painetta manuaalisen ohjauksen avulla.

Ruiskutustason parantaminen vasteaika

Multi Pro 5800 -koneet

Aseta säiliön kierron PWM-arvo (esiasetettu säiliön kierron arvo) noin 0,69 baaria ruiskutuspaineen tavoitearvoa korkeammaksi.

Näyttötietojen varmuuskopiotiedoston luonti

Katso kohta Inventory Managerin (varastonhallinnan) käyttö.

Näytön puhdistus

Puhdista näyttö tarvittaessa miedolla saippualla ja vedellä.

Note: Vältä ikkunanpesuaineita ja liuotteita sisältäviä puhdistusaineita.

Vianetsintä

ProblemPossible CauseCorrective Action
Näyttö ei saa virtaa.
  1. Johdinsarjan liittimiä ei ole kytketty oikein.
  2. Ohjauskonsolin johtosulake (10 A) on avoin (palanut).
  3. Akun kytkennät ovat löysiä.
  1. Varmista, että liittimet on asennettu oikein ohjauskonsolin takaosassa.
  2. Vaihda sulake.
  3. Varmista akun kytkennät.
Ruiskutuslaite ei ruiskuta.
  1. Koneen puomiosien pääkytkin on kytketty pois päältä.
  2. Koneen konsolissa sijaitsevat puomiosien kytkimet on kytketty pois päältä.
  3. Työtä ja kentän rajoja ei ole luotu.
  4. Ruiskutuslaitteen ohjauksen asetusvalikossa on valittu väärä suutin.
  1. Varmista, että koneen puomiosien pääkytkin on asetettu Päällä-asentoon.
  2. Varmista, että konsolissa sijaitsevat kytkimet on asetettu Päällä-asentoon.
  3. Luo työ ja kentän rajat.
  4. Valitse ruiskutuslaitteen ohjauksen asetusvalikossa oikea suutin, joka vastaa käytettyä suutinta.
GPS-signaalin puuttumisen hälytys on voimassa.
  1. Ohjauskonsolia ei ole kytketty GPS-vastaanottimeen oikein.
  2. Kone on puiden tai muiden esteiden katveessa.
  1. Varmista, että liitännät on kytketty oikein.
  2. Aja pois esteiden katveesta ja odota, että kone muodostaa yhteyden.
Ruiskutuslaite ruiskuttaa rajojen ulkopuolelle.
  1. Automaattisen puomiosien ohjauksen (ASC) arvoksi on asetettu rajoittamaton.
  1. Aseta automaattisen puomiosien ohjauksen (ASC) arvoksi kentän raja.
Rajoja ei voi luoda.
  1. Näyttö ei ole vakiotilassa.
  2. Kenttää ei ole luotu.
  1. Vaihda käyttäjäprofiiliksi vakiotila.
  2. Luo kenttä.
Kone ei näy näytössä.
  1. Näytössä näkyvää aluetta on siirretty.
  2. Koneen GPS-signaali ei ehkä toimi, koska kone on rakennuksen sisällä.
  3. Koneen GPS-signaali ei ehkä toimi, koska koneen ja satelliittivastaanottimen yhteys on katkennut.
  1. Valitse päänäytössä Kartan keskitys -kuvake.
  2. Siirrä kone ulos alueelle, jossa ei ole korkeita rakennuksia tai puita.
  3. Tarkista satelliittivastaanottimen tilan merkkivalo. Tarkista satelliittivastaanottimen johdinsarjat.
Valot eivät vilku ROPS-järjestelmässä sijaitsevassa GPS-vastaanottimessa.
  1. GPS-vastaanotin ei saa virtaa.
  1. Varmista, että liittimet on kytketty oikein.
Paine ei ole riittävän korkea.
  1. Käytetty suuttimien koko on virheellinen.
  2. Näytössä valittu suuttimien koko ei vastaa puomiosissa olevia suuttimia.
  3. Säiliön kierron asetus on liian alhainen.
  1. Valitse oikean kokoiset suuttimet suuttimien valintataulukon mukaan.
  2. Varmista, että ohjauskonsolista valittu suuttimien koko vastaa asennettuja puomiosien suuttimia.
  3. Säädä säiliön kiertoa, kunnes saavutetaan haluttu paine.
Ohjausyksikön valot eivät pala ASC 10 -ohjausyksikössä.
  1. ASC 10 -ohjausyksikkö ei saa virtaa.
  1. Varmista, että liittimet on kytketty oikein.
Nopeutta ei näytetä ohjauskonsolissa, kun kone liikkuu.
  1. Kompassia ei ole kalibroitu.
  2. Vastaanotin ei saa yhteyttä satelliitteihin.
  3. Ajoneuvon ajonopeus on alhaisempi kuin 0,16 km/h.
  1. Kalibroi kompassi.
  2. Aja kauemmas vastaanottoa haittaavista esteistä ja anna vastaanottimelle aikaa muodostaa yhteys satelliitteihin.
  3. Aja suuremmalla nopeudella kuin 0,16 km/h.
Ohjauskonsolin näytön sisään on tiivistynyt kosteutta.
  1. Näyttö lämpenee liian nopeasti suorassa auringonvalossa, kun näytön kirkkaus on 100 prosenttia.
  1. Vaihda näytön kirkkaudeksi 85 prosenttia ja anna näytön lämmetä.
Ohjauskonsolissa näkyy virheraportti-ilmoitus.
  1. Konsolinäytöstä on katkaistu virta väärin.
  1. Tyhjennä virheraportti Inventory Manager (Varaston hallinta) -kohdasta. Katkaise konsolinäytön virta aina virta-avaimella.
