GeoLink® Global-presisjonsspredersystemsett

Note: Du må tømme det permanente RAM-minnet hos kunden.

1. Kontakt Toros kundestøtte for å be om passord for forhandlertilgangsnivå.

2. Trykk på ikonet SETUP (Oppsett) på hovedskjermen.

3. På oppsettskjermbildet trykker du på ikonet USER (Bruker) og ikonet ACCESS LEVEL (Tilgangsnivå).

   Note: Bytt til standardmodus hvis maskinen er i enkel modus.

4. Trykk på ikonet PASSWORD (Passord)

5. Bruk skjermtastaturet til å skrive inn passordet, og trykk på ikonet Bekreft.

   Note: Skjermbildet for brukertilgangsnivå viser ikonet DEALER (Forhandler).



   Figur 18

1. Slå på maskinen.

2. På oppsettskjermen trykker du på ikonet SYSTEM, GPS og ADVANCED CONFIGURATION (Avansert konfigurasjon).



   Figur 19

3. Trykk på ikonet RESET NVRAM (Tilbakestill NVRAM) på skjermbildet GPS Advanced Configuration.

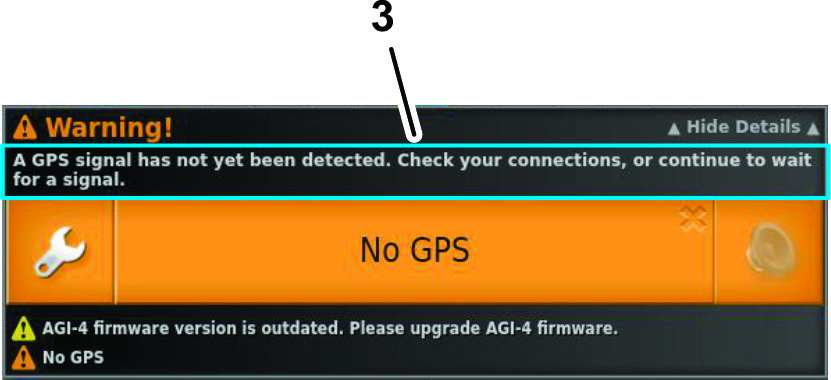

4. I dialogboksen for advarsel om GPS-mottak trykker du på ikonet NO (Nei).

   Note: Advarselen om frakoblet mottaker vises kort.

5. Vent i to minutter på oppstarten av satellittmottakeren og modemet.

6. Trykk på ikonet CLOSE (Lukk).

1. Sett på parkeringsbremsen, start motoren og sett gassen til midten.

   Note: La motoren og hydraulikksystemet få varme seg opp i ti minutter.

2. Sørg for at hovedseksjonsbryteren er i AV-stilling .

3. Sett sprederpumpebryteren og tankristebryteren i På-stilling.

4. Sett venstre, midtre og høyre seksjonsbryter til PÅ-stilling.

5. Sett motorhastigheten til hurtig.

6. Trykk på ikonet SPRAY RATE CONTROLLER (Sprøytemengdekontroller) på skjermen.

7. I dialogboksen for Sprøytemengdekontroller trykker du på ikonet RATE CONTROL MODE (Mengdekontrollmodus) til PRESSURE-modus (Trykk) vises.

8. Trykk på ikonet for reduksjon (-) eller økning (+) for å justere spredersystemtrykket til 6,9 bar.



   Figur 27

9. Sett tankristebryteren i AV-stillingen på maskinen.

10. Se på spredersystemtrykket. Hvis spredersystemtrykket er 6,9 bar, er risteventilen riktig justert.

11. Hvis spredersystemtrykket endres, justerer du risteomløpsventilen. Se brukerhåndboken.

Utstyr som må skaffes til veie av kunde:

• En graduert oppsamlingsbeholder (graduert i intervaller på 0,01 ml foretrekkes)

• En stoppeklokke i stand til å måle ± ⅒ sekund.

1. Påse at spredertanken er ren.

2. Fyll spredertanken med minst 568 liter ferskvann.

3. Påse at dysene du skal teste, er i aktiv sprøytestilling (ned).

4. Sett på parkeringsbremsen og start motoren.

   Note: La motoren og hydraulikksystemet få varme seg opp i ti minutter.

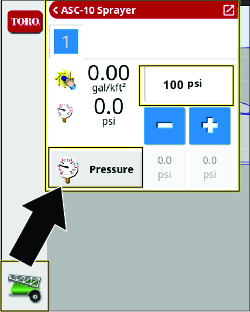

1. Trykk på ikonet for SPRAY RATE CONTROLLER (Sprøytemengdekontroller) på kommandokonsollen.

2. Sett mengdekontrolleren i PRESSURE-modus (Trykk-modus).



   Figur 28

3. Sett sprederpumpebryteren til På-stillingen på maskinen. Se Bruke maskinens spredersystem.

4. Sett alle tre sprederseksjonene til På-posisjonen.

5. Sett gassen til HURTIG-stillingen.

6. Trykk på ikonet MASTER SWITCH (Hovedbryter) på skjermen .

7. Sett hovedseksjonsbryteren til På-stilling på maskinen.

8. Still trykket til 2,75 bar.

9. Sett hovedseksjonsbryteren til AV-stilling på maskinen.

1. Sett du gassen til HURTIG-stilling på maskinen.

   La spredertrykket stabilisere seg.

2. Sikre at de tre sprederseksjonsbryterne er i På-posisjonen.

3. I kontrollkonsollen må du sørge for at ikonet MASTER SWITCH (Hovedbryter) angir grønt (system klart) .

4. Trykk på ikonet FLOW METER (Strømningsmåler).

   Note: Veiviseren for automatisk strømningskalibrering vises.



   Figur 29

1. I trinn 1 av 4 i veiviseren for automatisk strømningskalibrering trykker du på Neste-knappen.

2. Sett hovedseksjonsbryteren i På-stillingen på maskinen.

   Note: Pulstelleren, tidtakeren og telleren for beregnet volum kjører.

3. Beveg deg til baksiden av maskinen, plasser oppsamlingsbeholderen under én av endedysene og start stoppeklokken.

   Important: Påse at oppsamlingsbeholderen samler opp væske fra bare én dyse.



   Figur 30

4. Ved 15 sekunder fjerner du oppsamlingsbeholderen fra dysen og går til førersetet.

5. På kontrollkonsollen i trinn 2 av 4 i veiviseren for automatisk strømningskalibrering, når tidtelleren når 60 sekunder – setter du hovedseksjonsbryteren på maskinen til AV-stilling.

   Note: Pulstelleren og telleren for beregnet volum stopper. Tidtakeren kjører til du går til trinn 3 av 4 i veiviseren for automatisk strømningskalibrering.

6. Sett gassen i sakte stilling og slå av sprederpumpen.

7. I trinn 2 av 4 i veiviseren for automatisk strømningskalibrering trykker du på Neste-ikonet.

1. Sett den graduerte beholderen på en jevn overflate, la væsken sette seg, og noter væskevolumet .

   Important: Påse at den graderte beholderen står på en jevn overflate.Små feil i avlesningen av væskevolumet i den graduerte beholderen påvirker nøyaktigheten til sprederkalibrering betydelig.



   Figur 31

   1. Væskenivå
   2. Plan overflate

2. Bruk væskemengden fra den ene dysen til å multiplisere 12 (antallet dyser) for å beregne spredervolumet på 15 sekunder.

   Trinn 1-måling		15-sekunders sprøytevolum
   (ml eller oz)	x 12 =	(ml eller oz)

   Eksempel: 44 fl oz x 12 dyser = 528 fl oz

3. Multipliser 15-sekunders sprøytevolum som du beregnet i trinn 2 med 4 for å beregne det 60-sekunders sprøytevolumet.

   15-sekunders sprøytevolum		60-sekunders sprøytevolum
   (ml eller oz)	x 4 =	(ml eller oz)

   Eksempel: 528 fl oz X 4 = 2112 fl oz

4. Konverter det 60-sekunders sprøytevolumet til liter eller gallon (33,8 oz er 1 liter; 128 fl oz tilsvarer 1 amerikansk gallon).

   Registrer det konverterte volumet her: (L eller amerikansk gal).

   Eksempel: 2112 fl oz / 128 = 16,5 amerikanske gal

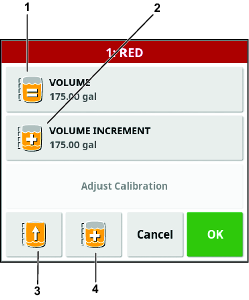

1. I trinn 3 av 4 i veiviseren for automatisk strømningskalibrering trykker du på ikonet VOLUMOPPTAK, angir væskevolumet du konverterte ovenfor med skjermtastaturet, og trykker på Bekreft.

2. Trykk på Neste-ikonet.

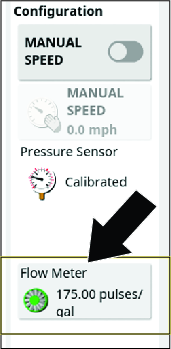

3. I trinn 4 av 4 i veiviseren for automatisk strømningskalibrering trykker du på Bekreft.

   «Pulser/gal.» skal være mindre enn 400. Hvis verdien er høyere, kjører du testen på nytt.

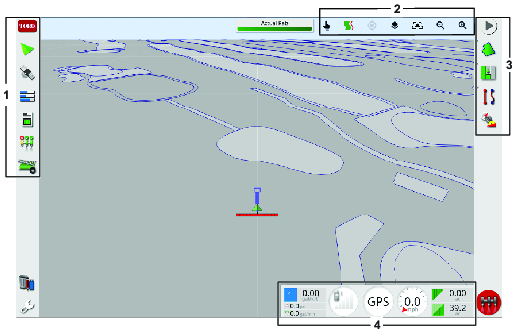

Ikonet for MASTER SWITCH (Hovedbryter) på startskjermen angir at spredersystemet er på eller av.

Ikonet for MASTER SWITCH (Hovedbryter) på startskjermen slår spredersystemet på eller av. Denne bryteren fungerer ikke hvis hovedseksjonsbryteren eller maskinens brytere for venstre, midtre og høyre seksjon er i AV-stillingen. Se brukerhåndboken for informasjon om hovedseksjonsbryteren og de tre seksjonsbryterne.

• Trykk på HOVEDBRYTER-ikonet for å kjøre spredersystemet (ikonet blir grønt).

• Trykk på HOVEDBRYTER-ikonet for å slå av spredersystemet (ikonet blir hvitt).

• USB 3.0

• 8 GB eller større

• Linux-kompatibel

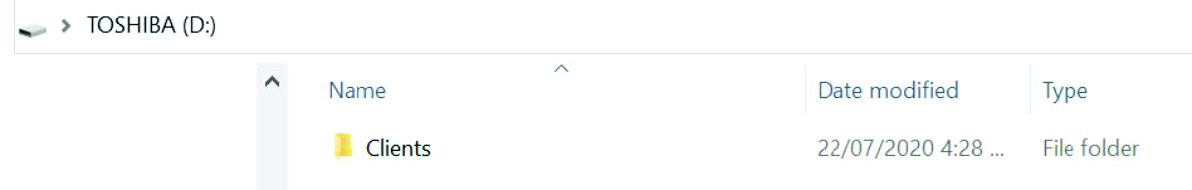

1. Sett inn en USB-lagringsenhet i USB-porten.

2. Lagre eller overfør informasjon til og fra USB-lagringsenheten ved hjelp av lagerstyring.

3. Nederst på kontrollkonsollskjermen sveiper du opp for å få tilgang til den flytende menylinjen.



   Figur 43

   1. Løs ut USB-ikon
   2. Bekreftelsesikon (dialogvinduet for utløsing av USB)

4. Trykk på Utløs USB-ikonet.

5. Trykk på Bekreft i dialogboksen for utløsing av USB, og fjern USB-lagringsenheten fra skjermen.

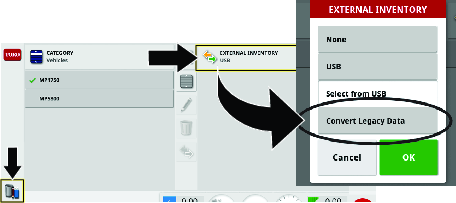

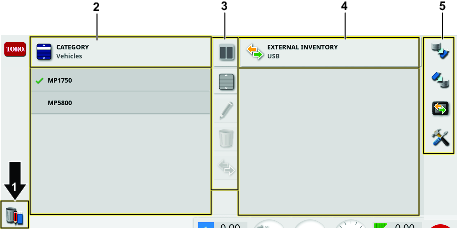

Åpne INVENTORY MANAGER (Lagerstyring) for å importere og eksportere informasjon. Trykk på CATEGORIES (Kategorier) for å se hvilken informasjon som kan eksporteres.

Figur 44

1. Ikon for Inventory manager (Lagerstyring)
2. Visning av data
3. Alternativer for endring og visning av data
4. USB-data
5. Massedatahandlinger

Figur 45

1. Delt visning
2. Velg alle
3. Gi nytt navn
4. Slett
5. Kopier
6. Sorter

1. Velg oppgaver fra rullegardinmenyen for kategori.

2. Velg oppgavene i listen til venstre.

3. Velg Kopier.



   Figur 46

4. Velg hvilke oppgavedata du vil eksportere.

   Note: Hvis du velger Eksporter Shape-filer, genereres det Shape-filer for dekning, retningslinjegruppe og grense. Disse lagres i D:\Reports-filen under en tidsstemplet mappe.

   Velg Juster områder automatisk om nødvendig: Hvis det finnes data som brukte en fargeforklaring, endres fargene som brukes i rapportens kartskyggelegging, slik at maksimal variasjon i farger brukes til å illustrere avkastningsrater.

Dette alternativet sikkerhetskopierer alle lagerenheter eller brukerinnstillinger til en USB.

Velg ikonet BACKUP (Sikkerhetskopier).

Note: Eksisterende data på USB-enheten vil bli slettet.

Figur 47

Dette alternativet gjenoppretter alle lagerenheter eller brukerinnstillinger.

Denne funksjonen brukes vanligvis for service.

Velg ikonet RESTORE (Gjenopprett).

Note: Denne handlingen vil overskrive alle data på kontrollkonsollen og brukes til å gjenopprette innhold fra en sikkerhetskopiert USB-enhet.

Figur 48

Denne funksjonen kopierer eller flytter alle oppgavedata fra kontrollkonsollen til USB-enheten.

1. Velg ikonet EXCHANGE TASK DATA (Utveksle oppgavedata).



   Figur 49

2. Velg eksportmodus:

   • Behold alle oppgavedata etter eksport: Alle oppgavedataene lagres på kontrollkonsollen.

   • Slett bare oppgaver etter eksport: Alle oppgaver slettes fra kontrollkonsollen, men data som arealer, produkter og redskaper beholdes.

   • Slett alle oppgavedata etter eksport: Alle oppgavedataene slettes fra kontrollkonsollen.



   Figur 50



   Figur 51

Ikon	Beskrivelse	Hovedbryterstatus

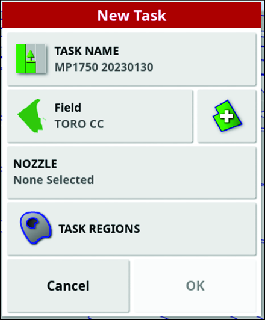

	Trykk på dette ikonet for å opprette og starte en ny oppgave.
	Trykk på dette ikonet for å starte en valgt oppgave.
	Trykk for å vise feil som hindrer oppgaven i å kjøre.
	Det kjøres for øyeblikket en oppgave, og dataene registreres.
	Trykk på dette ikonet for å stanse en oppgave midlertidig.
	Trykk på dette ikonet for å fullføre en oppgave.

Hovedbryteren er koblet til oppgaveknappen. Velg eller opprett en oppgave for å aktivere hovedbryteren for å starte sprøytingen.

Se Opprette en sprøyteoppgave

1. Velg et areal, sørg for at du har en grense i arealet, og at grensen er kategorisert.

2. Trykk på ikonet TASK MENU (Oppgavemeny).

3. Trykk på ikonet CONFIGURE TASK REGIONS (Konfigurer oppgaveområder).



   Figur 53

4. I Oppgaveområde-menyen velger du én av følgende områdetyper:

   • Trykk på ikonet WORK REGIONS (Arbeidsområder) som du sprøyter (dvs. fairwayer, greener eller tees).

   • Trykk på ikonet for EXCLUDED REGIONS (Ekskluderte områder) som ikke skal sprøytes (bunkere, trær, farer osv.).



   Figur 54

5. Trykk på Bekreft.

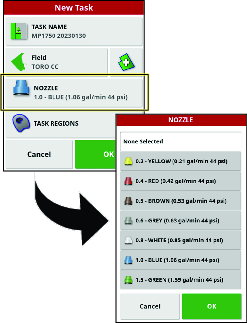

1. Velg eller opprett en ny oppgave.

2. Trykk på ikonet TASK MENU (Oppgavemeny).



   Figur 55

3. Trykk på Oppgaveinformasjon.

4. Trykk på ikonene for typen oppgaveinformasjon, angi den spesifikke informasjonen, og trykk på Bekreft.

   Informasjonstyper

   Vær	Avling
   Vindhastighet	Vekststadium
   Vindretning	Jordtype
   Temperatur	Jordforhold
   Luftfuktighet	Påføringsmetode
   Himmelforhold

Du kan fjerne informasjon for den aktive oppgaven, inkludert notater og tellerdata. Kontrollkonsollen lagrer informasjon om registreringsoppgaven.

Note: Delt oppgaveinformasjon kan ikke fjernes.

1. Trykk på ikonet TASK MENU (Oppgavemeny).



   Figur 56

2. Trykk på ikonet CLEAR TASK DATA (Fjern oppgavedata).

3. Trykk på Yes-ikonet (Ja) i dialogboksen for tømming av oppgaven.

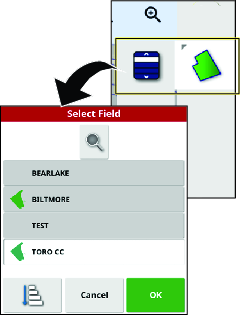

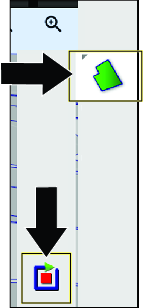

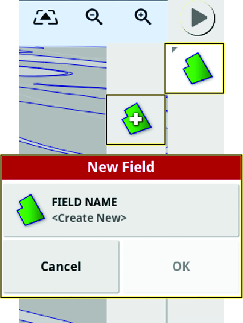

1. Trykk på ikonet FIELD MENU (Arealmeny), og trykk på ikonet SELECT FIELD (Velg areal).



   Figur 57

2. På listen for valgt areal trykker du på Areal-ikonet for arealet du sprøyter i, og deretter trykker du på Bekreft.

   Note: Last ut det valgte arealet ved å trykke på ikonet FIELD MENU (Arealmeny) og på UNLOAD FIELD (Utlastning av felt).



   Figur 58

Important: Grensene du oppretter og lagrer, er nøyaktige og repeterbare kun hvis grensen opprettes under drift med en fullstendig fastsatt RTK-korrigering.

Opprette en grense med bare rette sider

Figur 64

1. Innrett den ytre, midtre delen av venstre forhjul på det første punktet av den siden av arealgrensen som er rettlinjet, og stopp maskinen.

2. Uten å flytte på maskinen trykker du på ikonet RECORD FIELD BOUNDARY (Registrer arealgrense), og trykk deretter på ikonet PAUSE FIELD BOUNDARY RECORDING (Stans registrering av arealgrense).



   Figur 65

3. Flytt maskinen og juster den ytre, midtre delen av venstre forhjul på det neste punktet av den siden av arealgrensen som er rettlinjet, og stopp maskinen.

4. Trykk på ikonet RECORD FIELD BOUNDARY (Registrer arealgrense), og trykk på ikonet PAUSE FIELD BOUNDARY RECORDING (Stans registrering av arealgrense).

   Note: Kontrollkonsollen forbinder de to punktene med en rett linje.



   Figur 66

5. Gjenta trinn 3 og 4 for alle de gjenværende punktene bortsett fra det siste åpne punktet.

6. Innrett den ytre, midtre delen av venstre forhjul på det siste punktet, og stopp maskinen.

7. Trykk på ikonet COMPLETE FIELD BOUNDARY RECORDING (Fullfør registrering av arealgrense).

   Note: Kontrollkonsollen forbinder start- og endepunktene med en rett linje.



   Figur 67

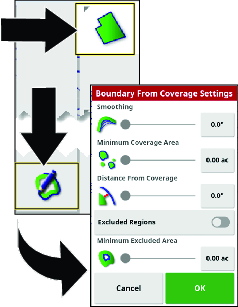

Denne fremgangsmåten beskriver hvordan du oppretter grenser fra arealer med tidligere registrert dekning. Du kan bruke denne fremgangsmåten til å opprette unntaksgrenser for golfbilveier, med kun midtre sprederseksjon som sprøyter vann.

1. Parker maskinen i nærheten av dekningsområdet som du oppretter en arealgrense for.

2. Trykk på Areal-ikonet, og trykk på ikonet Create Boundary from Coverage (Opprett grense fra dekning).



   Figur 68

3. Trykk på nummerikonet eller glidebryterne for å oppdatere innstillingene.

   • Utjevningsinnstillingen styrer minimumsstørrelsen for åpninger som fylles ut automatisk når det opprettes en arealgrense fra dekning.

   • Minimumsinnstillingen for dekningsområde for å utelukke dekning som er mindre enn det angitte arealet (ikke inkludert i arealgrensen).

   • Avstanden fra dekningsinnstillingen til å utvide den opprettede arealgrensen med den angitte avstanden fra dekningen.

   • Innstillingen for minste utelukkede område brukes til å kontrollere utelukkelsesområder som ikke opprettes fra åpninger som er mindre enn området du angir i innstillingen for minste utelatelsesområde.

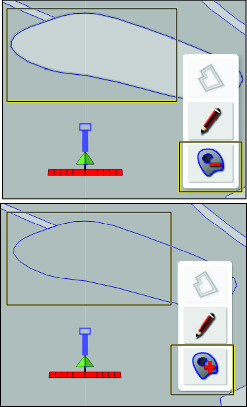

4. Trykk på ikonet for EXCLUDED REGIONS (Ekskluderte områder) for å opprette grenser for dekningsområder som ikke er sprøytet.

   Note: Aktivering av ekskludering av områder skaper ekskluderte områder fra åpninger i dekningsområdet.

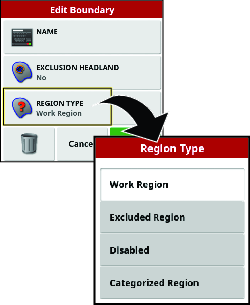

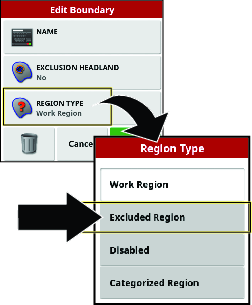

Arealgrenseattributter brukes til å identifisere grensene unikt i et areal og angi til systemet i hvilke områder produktet brukes eller ikke brukes.

• Work Region (Arbeidsområde) – arbeidsområder angir til systemet de områdene hvor produktet alltid brukes, hvis du bruker automatisk seksjonskontroll. Bruk arbeidsområder for områder som fint gress og golfbanegress.

• Excluded Region (Ekskludert område) – ekskluderte områder angir til systemet de områdene hvor produktet aldri skal brukes, hvis du bruker automatisk seksjonskontroll. Bruk ekskluderte områder for områder som vannhindre, sandhindre og gangstier eller golfbilveier.

• Kategorisert region

  • Kategoriserte regioner brukes for arealer med mange grenser.

  • Det er nyttig å tilordne hver grense en kategori når du inkluderer grenser ved påføring av et produkt eller ekskluderer en grense når du påfører et annet produkt.

  • Du kan bruke kategoriserte områder til å definere arbeidsområder og utelukkede områder for gjeldende aktivitet.

  • I tillegg til de forhåndsinnstilte kategoriserte områdene kan du opprette nye kategoriserte områder for unik grenseproduktbruk eller unik grenseproduktekskludering.

  Når du har opprettet grensen, trykker du fingeren på kontrollkonsollskjermen ved siden av grenselinjen til grensevalgikonet lyser, og skyver fingeren mot grenselinjen. Fjern fingeren fra skjermen, og dialogboksen for grenseredigering åpnes.



  Figur 69



  Figur 70

Navngi en arealgrense

Trykk på navnikonet, bruk skjermtastaturet til å skrive inn grensenavnet og trykk på Bekreft.

Figur 71

Du legger til flaggpunkter i kontrollkonsollkartet mens du oppretter arealgrenser eller sprøyter, for å identifisere terrengelementer eller hindre i området.

Note: Denne innstillingen styrer mengden overlapping med dysesprøyting for nærliggende sprøytepasseringer ved de ytterste sprøytedysene (som en prosentandel av sprøytemønsteret).Standardinnstillingen er 50.

1. Trykk på ikonet AUTO SECTION CONTROL (Automatisk seksjonskontroll).



   Figur 85

2. Trykk på ikonet BOOM CONTROL (Bomkontroll).

   • Angi prosentandelen i CONTROL MODE (Kontrollmodus) for å unngå overlapping (0) eller for å unngå åpninger (100).

     • Hvis du unngår overlapping, kan det føre til åpninger der produktet ikke er påført.

     • Hvis du unngår åpninger, kan det føre til noe overlapping av bruk.

   • Angi avstanden i OVERLAP ENTERING COVERED AREA (Overlapping i dekket område) for å angi hvor mye overlapping som skal skje når du kjører inn i et fullført område.

   • Angi avstanden i OVERLAP EXITING COVERED AREA (Overlapping ut av dekket område) for å angi hvor mye overlapping som skal skje når du går ut av et fullført område.



   Figur 86

3. Angi grenseverdien.



   Figur 87

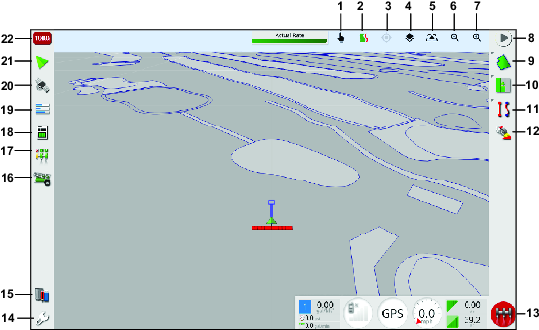

Ikonbeskrivelse for automatisk seksjonskontroller (ASC)

Yttergrense-ikonbeskrivelse

Ratekontroll-ikonbeskrivelse

Note: Standard ISO-liste er allerede lastet inn i skjermen.

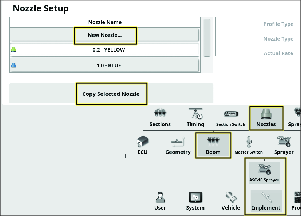

1. Klikk på NEW NOZZLE... (Ny dyse ...) eller COPY SELECTED NOZZLE (Kopier valgt dyse) fra skjermbildet IMPLEMENT (Redskap).



   Figur 88

2. Gå gjennom veiviseren for oppsett av dyse.



   Figur 89

3. Den nye dysen vil nå vises i menyen for oppgavedysen.

Figur 90

Important: Når du oppretter en oppgave, vises dysestørrelsen som GeoLink-systemet styres til, på skjermen. Du må bruke veiviseren for balansering av ventil hver gang du bytter sprederdyser.

1. Fyll spredertanken med rent vann.

2. Kontroller at parkeringsbremsen er på og at girvelgeren står i NøYTRAL stilling.

3. Start motoren, senk bomseksjonene, still maskinens hovedseksjonsbryter i AV-stilling og still de tre seksjonsbryterne i På-stilling.

4. Påse at risteomløpsventilen er balansert, og at spredersystemtrykket er over 2,07 bar. Se Brukerhåndboken.

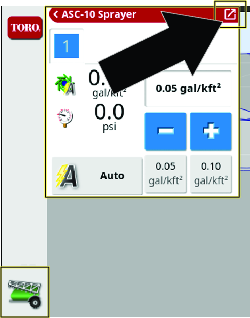

5. Trykk på ikonet for sprøytemengdekontrolleren, og sveip deretter over Fullskjerm øverst til høyre i vinduet for sprederkontrolleren.



   Figur 91

6. Trykk på konfigurasjonsikonet, og trykk deretter på ikonet for ventilbalanseveiviseren.



   Figur 92

7. Gå gjennom veiviseren.

   1. Velg dysen.

      Note: Hvis dysen for sprøytemengden du sprøyter ikke vises i listen, må du opprette en ny dyse før du bruker ventilbalanseringsveiviseren.

   2. Still inn trykkhastigheten til 2,75 bar.

   3. Gi gass fra ½ til ¾ full gass, og sett på gasspaklåsen.

   4. På maskinen setter du hovedseksjonen til På-stilling.

   5. Vent til systemets strømningshastighet stabiliserer seg og låsikonet vises i dialogboksen.

   6. Trykk på Av/på-seksjonen for å slå av seksjonsventilen (rød). Trykk på det neste ikonet.



      Figur 93

      1. Ikon for På/av-seksjon

   7. Juster trykket etter behov.



      Figur 94

      1. Trykket er for lavt. Vri omløpsventilen for å øke trykket.
      2. Trykket er for høyt. Vri omløpsventilen for å redusere trykket.

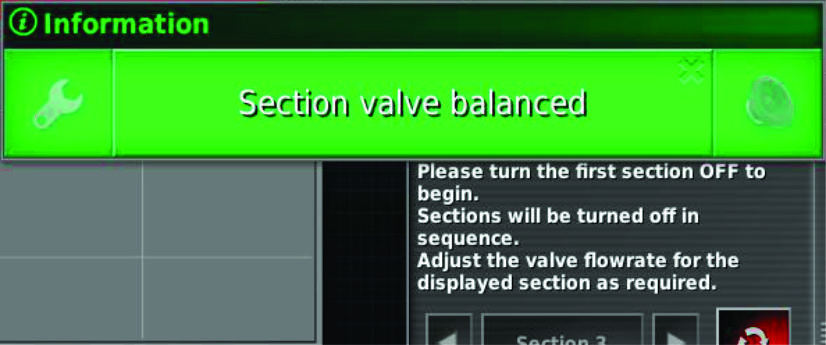

   8. Når seksjonen er balansert, vises en informasjonsskjerm og neste del slås av.

   9. Påse at alle omløpsventilene er justert, og trykk på Bekreft.

      Note: Hvis dyseventilene ikke balanserer seg, senker du motorhastigheten og går gjennom veiviseren på nytt.

Dysetabell

Munnstykke	Munnstykkefarge	Flytrate
0,2	Gul	0,8 lpm
0,4	Rød	1,5 gpm***
0,5	Brun	1,9 lpm
0,6	Grå	2,3 lpm
0,8	Hvit	3,0 lpm
1,0	Blå	3,8 lpm
1,5	Grønn	5,7 lpm

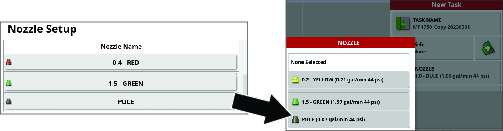

1. Trykk på dyseikonet i menyen for ny oppgave.



   Figur 95

2. I rullegardinmenyen velger du dysen for sprøytemengden som sprøytes.

   Note: Hvis dysen for sprøytemengden du sprøyter ikke vises i listen, må du opprette en ny dyse før du bruker ventilbalanseringsveiviseren.

3. Trykk på Bekreft.

Bruk denne prosessen til å hente data fra 4.xx-programvaren, og konverter den til 5.xx-programvare.

Important: Kontroller at du har installert antennen med høy forsterkning (selges separat). Se GeoLink-finishingsettet for din modell.

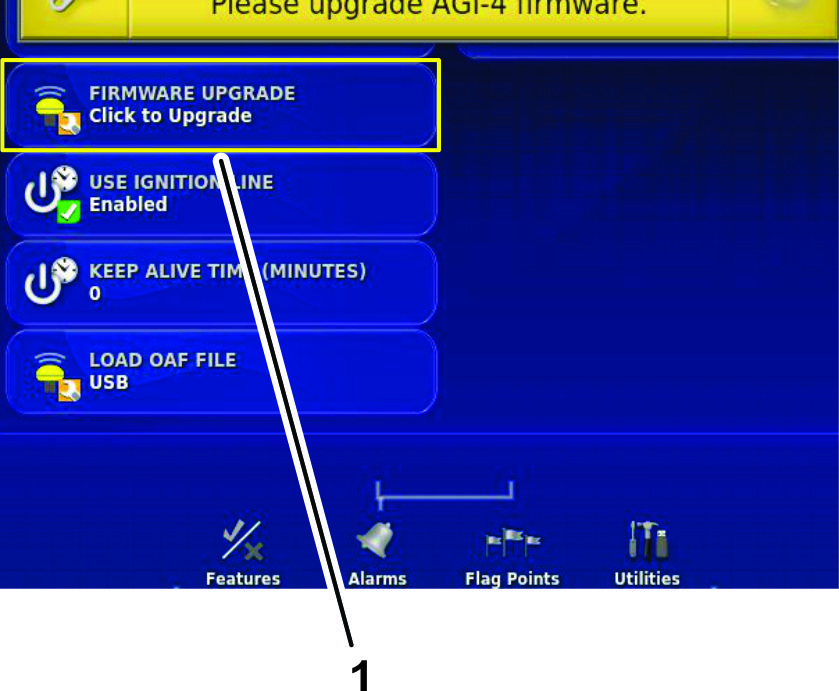

1. Naviger til skjermbildet UTILITIES (Verktøy), og velg CONTROL SOFTWARE UPGRADE (Oppgradering av kontrollprogramvare).



   Figur 96

2. Sett inn USB-enheten for MachineLink på baksiden av skjermen.

3. Naviger til skjermbildet LICENSES (Lisenser), og velg IMPORT LICENSE DATA (Importer lisensdata).



   Figur 97

4. Aktiver MachineLink.

MachineLink gjør det mulig å dele dekning mellom flere redskaper som opererer i samme areal.

Note: Kontroller at du har antennen med høy forsterkning (selges separat) koblet til modemet. Se GeoLink-finishingsettet.

1. I SETUP (Oppsett) går du til SYSTEM, FEATURES (Funksjoner) og deretter til IMPLEMENT (Redskap).

2. Endre MACHINELINK til aktivert.



   Figur 98

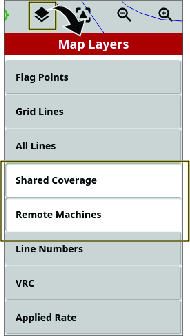

3. Påse at DELT DEKNING er uthevet i KARTLAG-MENYEN.

   • Delt dekning vil vise dekningen av MachineLink-maskiner i samme areal.

   • Eksterne maskiner viser kjøretøy på kartet som er koblet til nettverket.



   Figur 99

MachineLink-aktiverte maskiner i nærheten varsles om at en ny delt oppgave er tilgjengelig. Se MachineLink

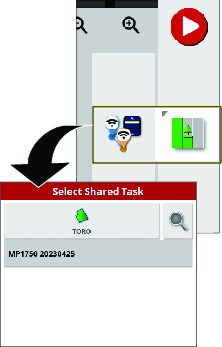

1. Velg OK eller velg alternativet JOIN TASK (Bli med i oppgave) i TASK MENU (Oppgavemeny).



   Figur 100



   Figur 101

2. Velg oppgave å bli med i.

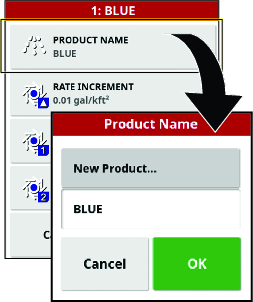

   Note: Produktet som påføres eksternt, må samsvare med produktene i det lokale redskapet.

   Systemet vil matche produktene som brukes eksternt med produktene på den lokale maskinen ved å gjøre følgende:

   • Samstilling av produktene som tidligere har vært sammenkoblet.

   • Samstilling av navnet på produktene.

   • Samstilling av forrige tilordning eller navnet på produktene.

   Skjermen nedenfor vises hvis produktene ikke samsvarer.

   • Oppgaveproduktet viser produktet som påføres eksternt.

   • Lokalt produkt vil vise produktet som påføres lokalt.

   • Tanken(e) vil vise tanken som inneholder produktet.



   Figur 102

3. Trykk på OK for å bli med på oppgaven.

   Note: Et varsel blir sendt til maskinen som startet oppgaven.

1. Maskiner vil ha et symbol for å vise om de er tilkoblet eller ikke.

   Note: Wifi-antennen kobler til opptil 0,4 km.



   Figur 103

2. Trykk og hold inne ikonet på maskinen for å vise følgende:

   Note: Hvis wifi-tilkoblingen brytes, viser maskinikonet at den er frakoblet, og at den forblir i den siste posisjonen da den var tilkoblet, til tilkoblingen gjenopprettes. Når wifi kobles til, vises maskinen i den faktiske posisjonen, og skjermen viser den oppdaterte delte dekningen.

   • Konsollnavnet

   • Status og eventuelle tilkoblingsproblemer

   • Hvilke produkter som brukes

   • Områdene som er dekket



   Figur 104

Lokal dekning lyser grønt.

Delt dekning vises som mørkegrønn. Trykk på maskinikonet for å utheve delt dekning i en annen nyanse for å vise den spesifikke dekningen fra det redskapet.

Oppretting av en «grense fra dekning» bruker den lokale og delte dekningen til å danne grensen.

Sprøytemengden kan velges som et dekningsalternativ. Siden alle maskiner deler samme dekningsforklaring, vil de ha samme tildelingsratekart.

Hvis du endrer areal eller oppgaver på en skjerm, men deretter går tilbake til forrige delte oppgave, vises ikke den delte dekningen med mindre de andre maskinene fortsatt opererer i arealet eller de laster inn den delte oppgaven på nytt.

Hvis en maskin går utenfor arealet for delt dekning, vises maskinens dekning.

Note: Det totale dekkede arealet viser bare det området som er dekket fra det lokale redskapet. Det gjenværende arealet som beregnes innenfor en grense, tar ikke hensyn til den delte dekningen.

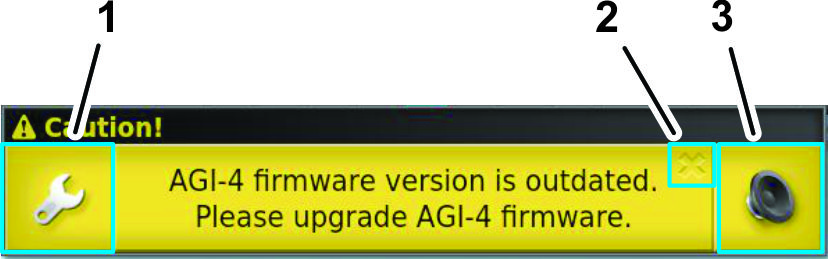

1. Trykk på ikonet System Information (Toro) (Systeminformasjon) øverst til venstre på skjermen.



   Figur 110



   Figur 111

2. I minivisningsvinduet for Systeminformasjon trykker du på Fullskjerm.

3. Bruk rullefeltet til å vise følgende typer systeminformasjonsdetaljer:

   • Konsoll

   • GPS-mottaker

   • Styrekontroller (tilleggsutstyr)

   • Trådløst nettverk

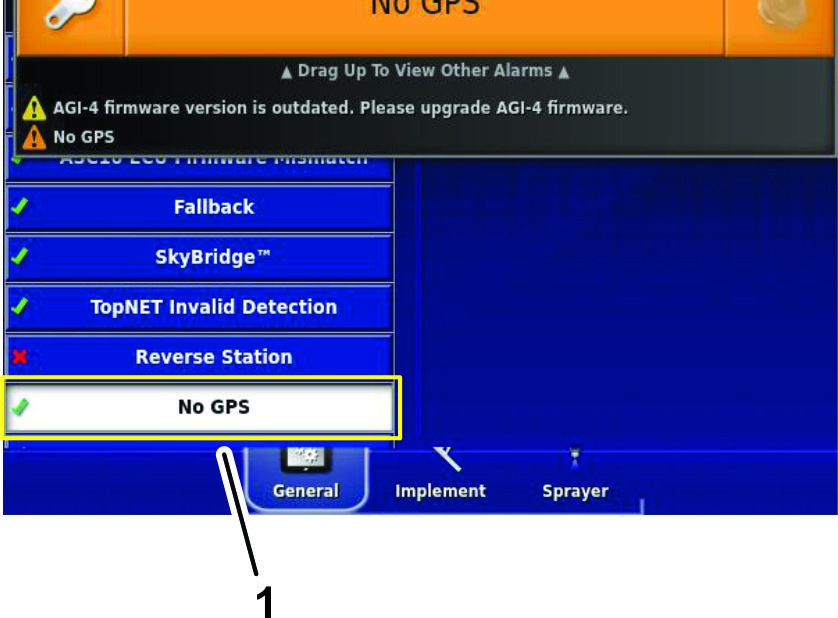

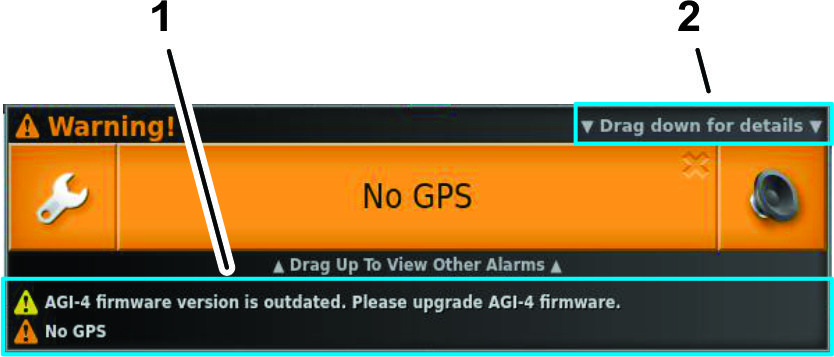

1. Flytt maskinen utendørs, vekk fra bygninger og kraftledninger.

2. Sett på parkeringsbremsen.

3. Trykk på ikonet GPS INFORMATION (GPS-informasjon) på GeoLink-kontrollkonsollen.



   Figur 112



   Figur 113

4. Trykk på ikonet RTK, og kontroller i dialogboksen for RTK-diagnostikk at RTK-koblingskvaliteten er 50 % eller høyere.

5. Trykk på Bekreft for å lukke dialogboksen.

Note: Hvis modemsignalet er -100 dBm eller mindre, kan du kontakte en autorisert Toro-forhandler eller Toro GeoLink-støtte.Hvis kvaliteten på RTK-koblingen er mindre enn 50 %, kan du kontakte en autorisert Toro-forhandler eller Toro GeoLink-støtte.

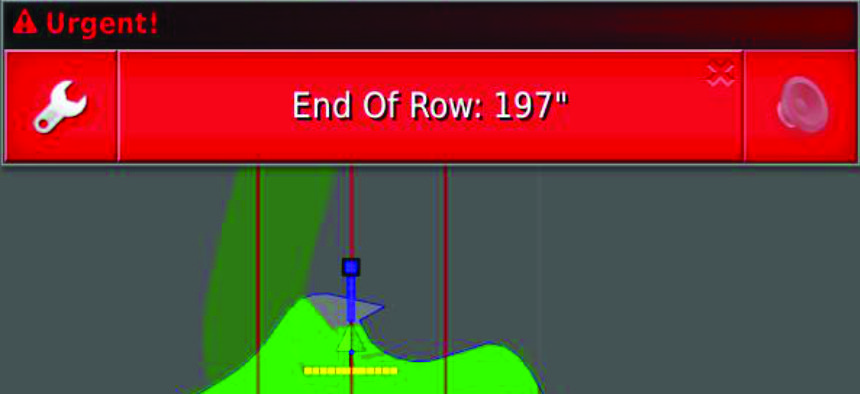

Reduser maskinhastigheten, eller kjør inn fra en annen retning, når du nærmer deg et område med kjente problemer med RTK-korrigering.

Hvis du vil øke trykket for slangetrommelen og blanding av kjemikalier, bruk den manuelle kontrollen til å øke trykket.

Still inn pulsbreddemodulasjon (PWM – preset agitation value) til ca. 0,69 bar over målsprøytetrykket.

Se Bruke lagerstyring.

Rengjør skjermen med mild såpe og vann ved behov.

Note: Ikke bruk vindusrengjøringsmidler og rengjøringsmidler med løsemidler.
