Global sats för GeoLink®-precisionssprutsystem

Note: Du måste rensa det beständiga RAM-minnet på kundens plats.

1. Kontakta Toros support för att begära lösenord för åtkomst på återförsäljarnivå.

2. Tryck på ikonen INSTÄLLNINGAR på huvudskärmen.

3. På inställningsskärmen trycker du på ikonen ANVÄNDARE och sedan på ikonen ÅTKOMSTNIVÅ.

   Note: Byt till standardläget om maskinen är i det enkla läget.

4. Tryck på ikonen LÖSENORD

5. Använd skärmtangentbordet för att ange lösenordet och tryck på bekräftaikonen

   Note: Skärmen för användaråtkomstnivå visar ikonen ÅTERFÖRSÄLJARE.



   Figur 18

1. Slå på maskinen.

2. På inställningsskärmen trycker du på ikonen SYSTEM, ikonen GPS och ikonen AVANCERAD KONFIGURATION



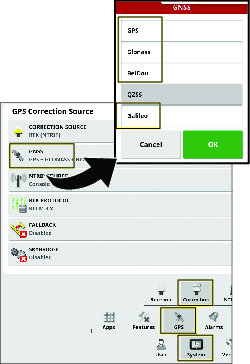

   Figur 19

3. På skärmen Avancerad GPS-konfiguration trycker du på ikonen ÅTERSTÄLL NVRAM

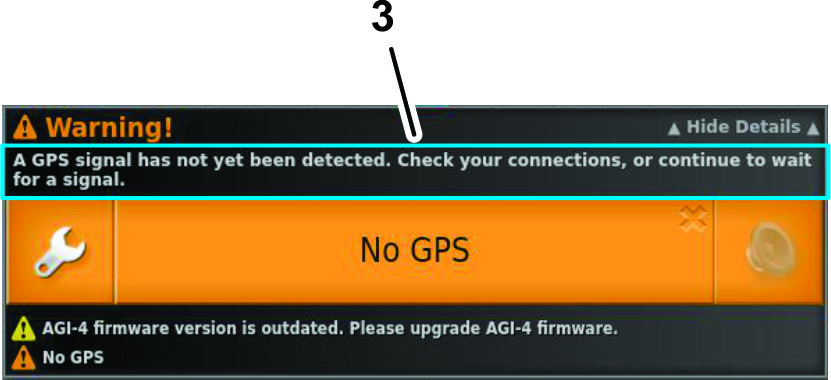

4. I dialogrutan för GPS-mottagarvarning trycker du på ikonen NEJ

   Note: Varningen för bortkopplad mottagare visas en kort stund.

5. Vänta i två minuter på att satellitmottagaren och modemet ska starta upp.

6. Tryck på ikonen STäNG.

1. Koppla in parkeringsbromsen, starta motorn och ställ in gasreglaget på mellanintervallet.

   Note: Låt motorn och hydraulsystemet värmas upp under 10 minuter.

2. Säkerställ att huvudsektionsomkopplaren är i läget AV.

3. Sätt sprutpumpomkopplaren och tankomkopplaren för omrörning i läget På.

4. Sätt omkopplarna för vänster, mitten och höger sektion i läget PÅ.

5. Ställ in motorvarvtalet på snabbt.

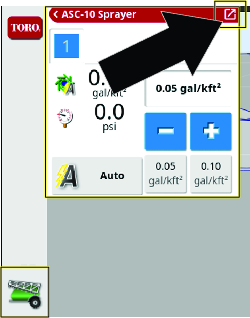

6. Tryck på ikonen SPRUTHASTIGHETSREGLAGE på displayen.

7. I dialogrutan för spruthastighetsreglage trycker du på ikonen HASTIGHETSREGLAGELäGE tills läget TRYCK visas.

8. Tryck på minskningsikonen (-) eller ökningsikonen (+) för att justera trycket i sprutsystemet till 6,9 bar.



   Figur 27

9. På maskinen sätter du tankomrörningsomkopplaren i läget AV.

10. Observera trycket i sprutsystemet. Om sprutsystemets tryck ligger på 6,9 bar är omrörningsventilen korrekt justerad.

11. Om trycket i sprutsystemet har ändrats justerar du överströmningsventilen för omrörning. Se bruksanvisningen.

Utrustning som kunden tillhandahåller:

• En uppsamlingsbehållare som är graderad (graderad i steg om 0,01 ml (½ fl. oz) är att föredra)

• Ett stoppur som kan mäta ± 1/10 sekund.

1. Kontrollera att grässpridarens tank är ren.

2. Fyll grässpridarens tank med minst 150 gallons färskvatten.

3. Kontrollera att munstyckena som ska testas är i aktivt sprutläge (nedåt).

4. Lägg i parkeringsbromsen och starta motorn.

   Note: Låt motorn och hydraulsystemet värmas upp under 10 minuter.

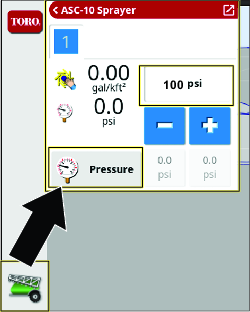

1. På kommandokonsolen trycker du på ikonen SPRUTHASTIGHETSREGLAGE.

2. Ställ in hastighetsreglaget på TRYCKLäGE.



   Figur 28

3. Ställ in sprutpumpsomkopplaren på maskinen till läget På. Se Använda maskinens sprutsystem.

4. Ställ in alla 3 sprutsektionsomkopplare till På.

5. För gasreglaget till det SNABBA läget.

6. Tryck på ikonen HUVUDOMKOPPLARE på displayen .

7. Ställ in huvudsektionsomkopplaren på maskinen till läget På.

8. Ställ in trycket på 2,75 bar.

9. På maskinen sätter du huvudsektionsomkopplaren i läget AV.

1. På maskinen för du gasreglaget till det SNABBA läget.

   Låt spruttrycket stabiliseras.

2. Kontrollera att de 3 sprutsektionsomkopplarna är i läget På.

3. Se till att ikonen HUVUDOMKOPPLARE i styrkonsolen indikerar grönt (systemet är redo) .

4. Tryck på ikonen FLöDESMäTARE.

   Note: Guiden för automatisk flödeskalibrering visas.



   Figur 29

1. I steg 1 av 4 i guiden för automatisk flödeskalibrering trycker du på knappen Nästa.

2. På maskinen ställer du huvudsektionsomkopplaren till På.

   Note: Pulsräknaren, tidsräknaren och räknaren för uppskattad volym körs.

3. Gå till maskinens baksida, placera uppsamlingsbehållaren under ett av ändmunstyckena och starta stoppuret.

   Important: Kontrollera att uppsamlingsbehållaren samlar vätska från endast ett munstycke.



   Figur 30

4. Ta bort uppsamlingsbehållaren från munstycket efter 15 sekunder och flytta till förarsätet.

5. I steg 2 av 4 i guiden för automatisk flödeskalibrering gör du följande i styrkonsolen när tidsräknaren når 60 sekunder: Sätt maskinens huvudsektionsomkopplare i läget AV.

   Note: Pulsräknaren och räknaren för uppskattad volym stannar. Tidsräknaren körs tills du går till steg 3 av 4 i guiden för automatisk flödeskalibrering.

6. Ställ in gasreglaget på långsamt läge och stäng av sprutpumpen.

7. I steg 2 av 4 i guiden för automatisk flödeskalibrering trycker du på ikonen Nästa.

1. Ställ den graderade behållaren på en plan yta, låt vätskan sätta sig och notera vätskevolymen .

   Important: Kontrollera att den graderade behållaren står på en plan yta.Felaktig avläsning av vätskevolymen (även mindre mätfel) på den graderade behållaren påverkar sprutkalibreringens noggrannhet avsevärt.



   Figur 31

   1. Vätskenivå
   2. Plan yta

2. Använd den vätskemängd som har samlats in från ett munstycke och multiplicera det med 12 (antalet munstycken) för att beräkna sprutvolymen för 15 sekunder.

   Steg 1 – mätning		Sprutvolym för 15 sekunder
   (ml eller oz)	x 12 =	(ml eller oz)

   Exempel: 44 fl. oz x 12 munstycken = 528 fl. oz

3. Multiplicera sprutvolymen för 15 sekunder som du räknade ut i steg 2 med 4 för att beräkna sprutvolymen för 60 sekunder.

   Sprutvolym för 15 sekunder		Sprutvolym för 60 sekunder
   (ml eller oz)	x 4 =	(ml eller oz)

   Exempel: 528 fl. oz x 4 = 2 112 fl. oz

4. Omvandla sprutvolymen för 60 sekunder till liter eller gallons (33,8 oz motsvarar 1 liter, 128 fl. oz motsvarar 1 amerikansk gallon).

   Registrera den konverterade volymen här: (Liter eller US gal).

   Exempel: 2 112 fl. oz / 128 = 16,5 US gal

1. I steg 3 av 4 i guiden för automatisk flödeskalibrering trycker du på ikonen UPPSAMLAD VOLYM, anger den vätskevolym som du konverterade ovan med knappsatsen på skärmen och trycker sedan på bekräftaikonen.

2. Tryck på ikonen Nästa.

3. I steg 4 av 4 i guiden för automatisk flödeskalibrering trycker du på bekräftaikonen.

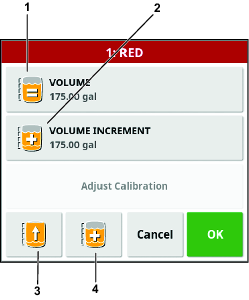

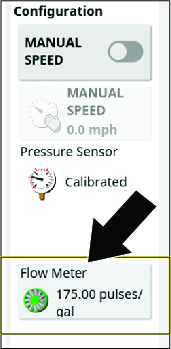

   ”Pulses/gal” bör vara mindre än 400. Om värdet är högre kör du testet igen.

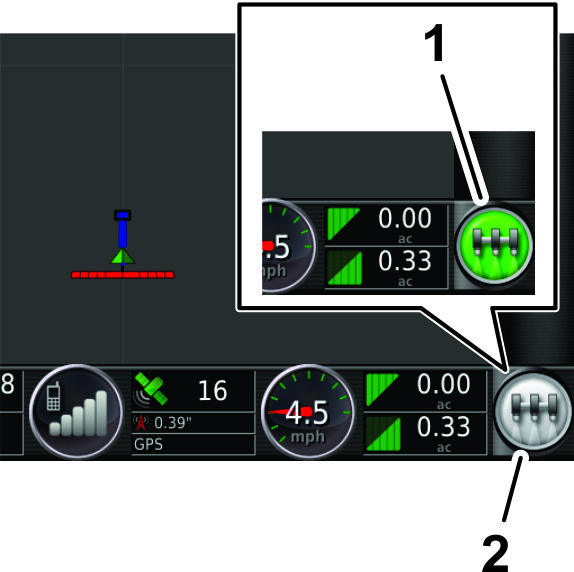

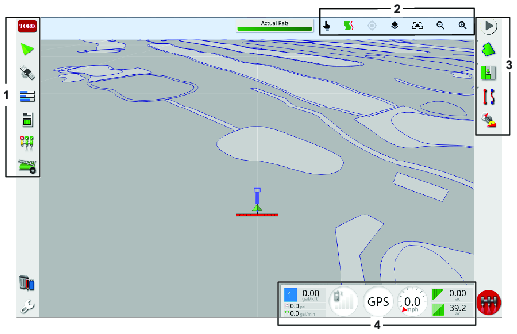

Ikonen HUVUDOMKOPPLARE på startskärmen anger om sprutsystemet är på eller av.

Ikonen HUVUDOMKOPPLARE på startskärmen slår på och av sprutsystemet. Denna omkopplare fungerar inte om sektionshuvudomkopplaren eller maskinens vänstra eller högra sektionsomkopplare är i läget AV . Mer information om sektionshuvudomkopplaren och de tre sektionsomkopplarna finns i bruksanvisningen.

• Tryck på HUVUDOMKOPPLAREN för att använda sprutsystemet (ikonen blir grön).

• Tryck på HUVUDOMKOPPLAREN för att stänga av sprutsystemet (symbolen blir vit).

• USB 3.0

• 8 GB eller mer

• Linux-kompatibel

1. Sätt i en USB-lagringsenhet i USB-porten.

2. Spara eller överför information till och från USB-lagringsenheten med hjälp av Lagerhanteraren.

3. Längst ner på styrkonsolens skärm sveper du uppåt för att öppna den flytande menyraden.

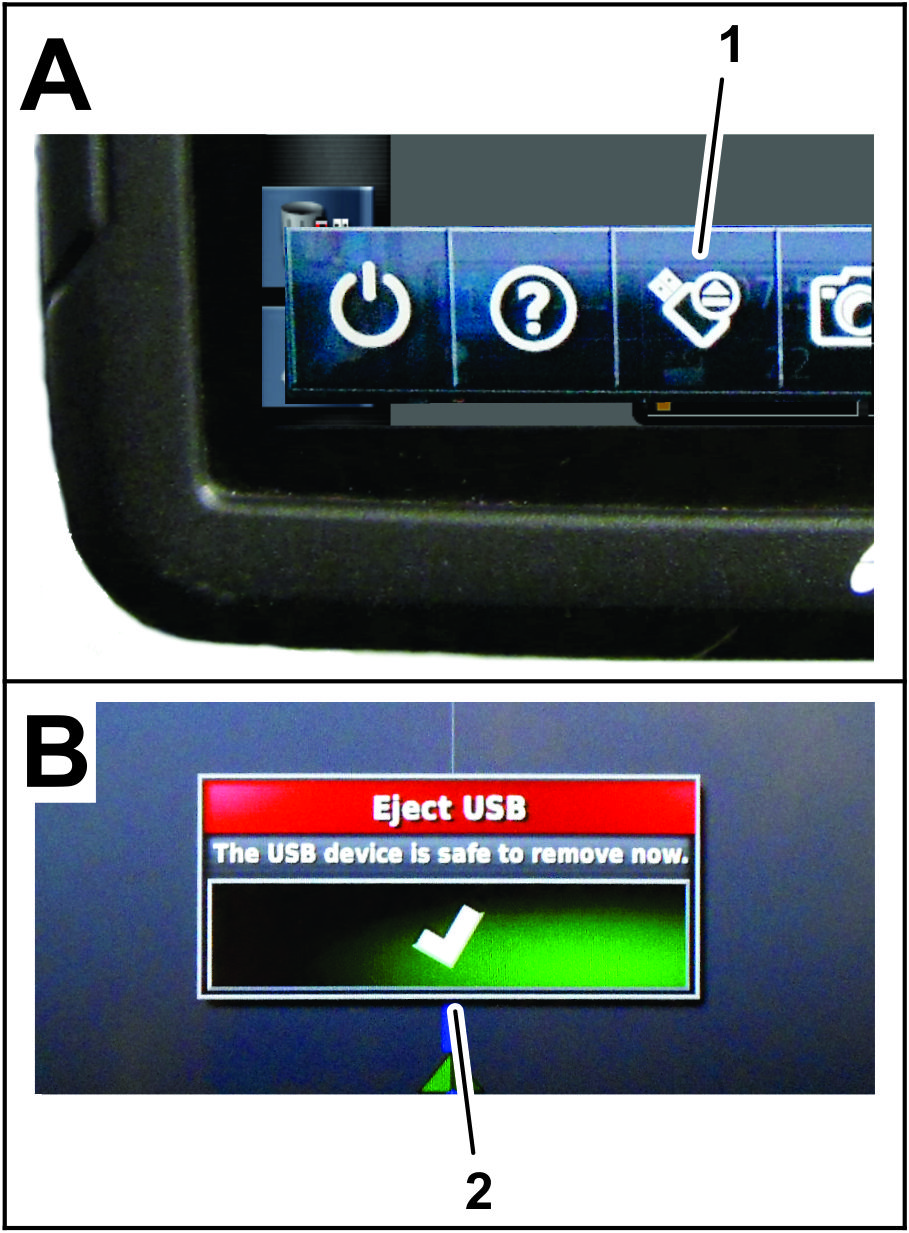

   Figur 43

   1. Mata ut USB
   2. Bekräfta (dialogrutan Mata ut USB)

4. Tryck på ikonen Mata ut USB-enhet.

5. I dialogrutan för utmatning av USB-enhet trycker du på bekräftaikonen och tar bort USB-lagringsenheten från displayen.

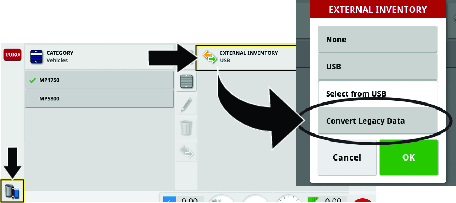

Öppna LAGERHANTERAREN för att importera och exportera information. Tryck på KATEGORIER för att se vilken information som kan exporteras.

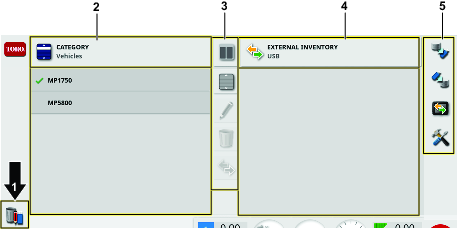

Figur 44

1. Ikon för Lagerhanterare
2. Visa data
3. Alternativ för ändring och visning av data
4. USB-data
5. Massdataåtgärder

Figur 45

1. Delad vy
2. Markera alla
3. Byt namn
4. Ta bort
5. Kopiera
6. Sortera

1. Välj uppgifter från den nedrullningsbara listan för kategorier.

2. Markera uppgifterna i listan till vänster.

3. Välj kopieringsikonen.



   Figur 46

4. Välj vilka uppgiftsdata du vill exportera.

   Note: Om du väljer export av formfiler så genereras formfiler för täckning, riktlinjegrupp och gräns. Dessa sparas i filen D:\Reports under en tidsstämplad mapp.

   Välj intervall för automatisk justering om det behövs: Om det finns data som använde en färgförklaring ändras färgerna som används i rapportkartans skuggning så att den maximala färgvariationen kan illustrera produktionsnivåerna.

Det här alternativet säkerhetskopierar alla lagerobjekt och användarinställningar till en USB-enhet.

Välj ikonenSäKERHETSKOPIERING.

Note: Befintliga data på USB-enheten kommer att raderas.

Figur 47

Det här alternativet återställer alla lagerobjekt eller användarinställningar.

Den här funktionen används vanligtvis för service.

Välj ikonen ÅTERSTäLL.

Note: Den här åtgärden skriver över alla data på styrkonsolen och används för att återställa innehåll från en USB-säkerhetskopia.

Figur 48

Den här funktionen kopierar eller flyttar alla uppgiftsdata från styrkonsolen till USB-enheten.

1. Välj ikonenUTBYTE AV UPPGIFTSDATA.



   Figur 49

2. Välj exportläget:

   • Behåll alla uppgiftsdata efter export: Alla uppgiftsdata sparas på styrkonsolen.

   • Ta endast bort uppgifter efter export: Alla uppgifter raderas från styrkonsolen men data som fält, produkter och redskap behålls.

   • Ta bort alla uppgiftsdata efter export: Alla uppgiftsrelaterade data raderas från styrkonsolen.



   Figur 50



   Figur 51

Symbol	Beskrivning	Huvudomkopplarens status
	Tryck på den här ikonen för att skapa och starta en ny uppgift.
	Tryck på den här ikonen för att starta en vald uppgift.
	Tryck för att visa fel som hindrar uppgiften från att köras.
	En uppgift körs för närvarande och data registreras.
	Tryck på den här ikonen för att pausa en uppgift.
	Tryck på den här ikonen för att slutföra en uppgift.

Huvudomkopplaren är ansluten till uppgiftsknappen. Välj eller skapa en uppgift för att aktivera huvudomkopplaren och börja bespruta.

Anvisningar finns i Skapa en besprutningsuppgift

1. Välj ett fält, se till att du har en gräns i fältet och att gränsen är kategoriserad.

2. Tryck på ikonen UPPGIFTSMENY.

3. Tryck på ikonen KONFIGURERA UPPGIFTSOMRåDEN.



   Figur 53

4. I menyn för uppgiftsområden väljer du en av följande områdestyper:

   • Tryck på ikonen UPPGIFTSOMRåDEN för de områden du besprutar (t.ex. fairways, greener eller utslagsplatser).

   • Tryck på ikonenUTESLUTNA OMRåDEN för de områden som inte ska besprutas (bunkrar, träd, faror osv.).



   Figur 54

5. Tryck på bekräftelseikonen.

1. Välj eller skapa en ny uppgift.

2. Tryck på ikonen UPPGIFTSMENY.



   Figur 55

3. Tryck på ikonen för uppgiftsinformation.

4. Tryck på ikonerna för de olika typerna av uppgiftsinformation, ange den specifika informationen och tryck på bekräftaikonen.

   Informationstyper

   Väder	Gröda
   Vindhastighet	Tillväxtfas
   Vindriktning	Jordtyp
   Temperatur	Markförhållanden
   Luftfuktighet	Tillämpningsmetod
   Himlens förhållanden

Du kan ta bort information om den aktiva uppgiften, inklusive anteckningar och räknardata. Styrkonsolen sparar inspelad information om uppgiften.

Note: Information om delade uppgifter kan inte rensas.

1. Tryck på ikonen UPPGIFTSMENY.



   Figur 56

2. Tryck på ikonen RENSA UPPGIFTSDATA.

3. Tryck på Ja-ikonen i dialogrutan för att rensa uppgift.

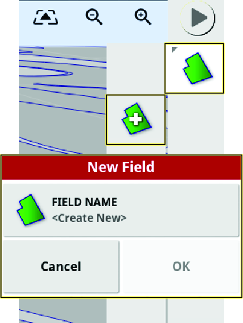

1. Tryck på ikonen FäLTMENY och sedan på ikonen VäLJ FäLT.



   Figur 57

2. I listan för att välja fält trycker du på Fält-ikonen för det fält som du besprutar. Tryck sedan på bekräftaikonen.

   Note: Ta bort det markerade fältet genom att trycka på ikonen FäLTMENY och sedan på ikonen TA BORT FäLT.



   Figur 58

Important: Gränserna som du skapar och sparar är endast korrekta och repeterbara om gränsen skapas under drift med en helt fast RTK-korrigering.

Skapa en gräns med bara raka sidor

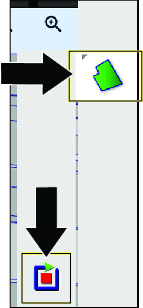

Figur 64

1. Rikta in den utvändiga, mittersta delen av vänster framhjul vid den första punkten på den raka fältgränsen och stoppa maskinen.

2. Utan att flytta maskinen trycker du på ikonen SPELA IN FäLTGRäNS och sedan på ikonen PAUSA INSPELNING AV FäLTGRäNS.



   Figur 65

3. Flytta maskinen och rikta in den utvändiga, mittersta delen av vänster framhjul vid nästa punkt på den raka fältgränsen och stoppa maskinen.

4. Tryck på ikonen SPELA IN FäLTGRäNS och sedan på ikonen PAUSA INSPELNING AV FäLTGRäNS.

   Note: Styrkonsolen kopplar ihop de två punkterna med en rak linje.



   Figur 66

5. Upprepa steg 3 och 4 för alla återstående punkter med undantag för den sista öppna punkten.

6. Rikta in den utvändiga, mittersta delen av vänster framhjul vid den sista punkten och stoppa maskinen.

7. Tryck på ikonen SLUTFöR INSPELNING AV FäLTGRäNS.

   Note: Styrkonsolen kopplar sedan ihop start- och slutpunkterna med en rak linje.



   Figur 67

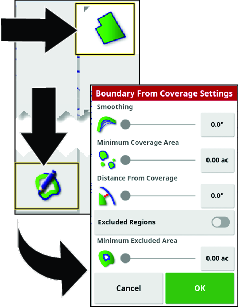

I den här proceduren beskrivs hur du skapar gränser från områden med tidigare registrerad täckning. Med bara mittsprutsektionen som sprutar vatten kan du använda den här proceduren för att skapa uteslutningsgränser för golfbilsvägar.

1. Parkera maskinen i närheten av det täckningsområde från vilket du skapar en fältgräns.

2. Tryck på Fält-ikonen och sedan på ikonen Skapa gräns från täckning.



   Figur 68

3. Tryck på sifferikonen eller skjutreglagen för att uppdatera inställningarna.

   • Utjämningsinställningen styr den minsta luckan som fylls i automatiskt när du skapar en fältgräns från täckning.

   • Inställningen för minsta täckningsområde används för att utesluta täckning som är mindre än det angivna området (ingår inte i fältgränsen).

   • Inställningen för avstånd från täckning används för att utöka den skapade fältgränsen till angivet avstånd från täckningen.

   • Inställningen för minsta uteslutna område används för att kontrollera att uteslutna områden inte skapas från luckor som är mindre än det område du anger i inställningen för minsta uteslutna område.

4. Tryck på ikonen UTESLUTNA OMRåDEN för att skapa gränser för täckningsområden som inte ska besprutas.

   Note: Om du aktiverar Uteslutna områden skapas uteslutna områden från luckorna inom täckningsområdet.

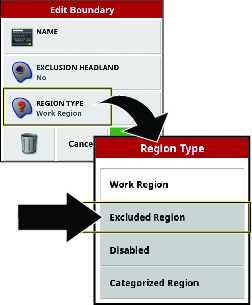

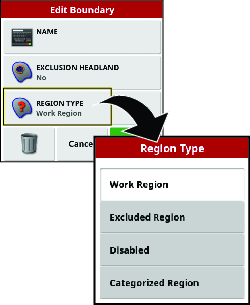

Fältgränsattribut används för att identifiera unika gränser inom ett fält och indikera de systemområden där produkten ska användas eller inte användas.

• Arbetsområde – om du använder den automatiska sektionskontrollen kan du med hjälp av arbetsområden visa systemet de områden där produkten alltid används. Använd arbetsområden för områden med fint gräs och bangräs.

• Uteslutna områden – om du använder den automatiska sektionskontrollen kan du med hjälp av arbetsområden visa systemet de områden där produkten aldrig används. Använd uteslutna områden för områden såsom vattendelar, sanddelar och gång- eller vagnvägar.

• Kategoriserat område

  • Kategoriserade områden används för fält med många gränser.

  • Det är praktiskt att tilldela varje gräns en kategori när du använder en produkt eller utesluter en gräns när du använder en annan produkt.

  • Du kan använda kategoriserade områden för att definiera arbetsområden och uteslutna områden för den aktuella uppgiften.

  • Förutom de förinställda kategoriserade områdena kan du skapa nya kategoriserade områden för unika gränser med produktanvändning eller unika gränser med produktuteslutning.

  När du har skapat gränsen trycker du med fingret på styrkonsolens skärm intill gränslinjen tills ikonen för gränsval lyser. Skjut då fingret till gränslinjen. Ta bort fingret från skärmen så öppnas dialogrutan Redigera gräns.



  Figur 69



  Figur 70

Namnge en fältgräns

Tryck på namnikonen, använd tangentbordet på skärmen för att ange gränsnamnet och tryck på bekräftaikonen.

Figur 71

Du lägger till flaggpunkter i styrkonsolens karta medan du skapar fältgränser eller sprutar för att identifiera terrängegenskaper eller faror för platsen.

Note: Den här inställningen styr hur mycket en munstyckesspruta överlappar intilliggande spruta vid de yttersta munstyckena (som en procentandel av sprutmönstret).Standardinställningen är 50.

1. Tryck på ikonen AUTOMATISK SEKTIONSKONTROLL.



   Figur 85

2. Tryck på ikonen REGLAGE FöR SPRUTRAMP.

   • Ställ in procentandelen i REGLAGELäGE för att undvika överlappning (0) eller luckor (100).

     • Att undvika överlappning kan leda till utrymmen där produkten inte appliceras.

     • Att undvika luckor kan leda till viss överlappning av applikationen.

   • Ställ in avståndet i ÖVERLAPPNING På VäG IN I TäCKT OMRåDE för att ställa in mängden överlappning som ska ske när du går in i ett slutfört område.

   • Ställ in avståndet i ÖVERLAPPNING På VäG UT UR TäCKT OMRåDE för att ställa in mängden överlappning som ska ske när du lämnar ett slutfört område.



   Figur 86

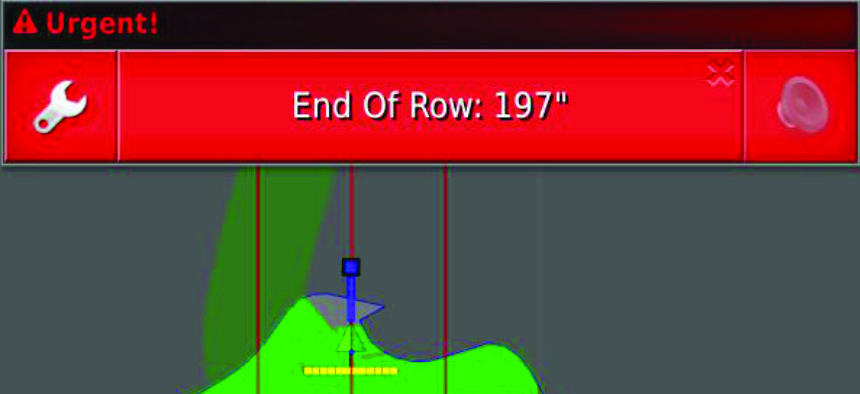

3. Ställ in gränsens avgränsning.



   Figur 87

Beskrivning av ikonen för Automatisk sektionskontroll (ASC)

Beskrivning av ikonen för Gränsvärde

Beskrivning av ikonen för Sprutmängd

Note: Standard-ISO-listan har redan laddats upp i displayen.

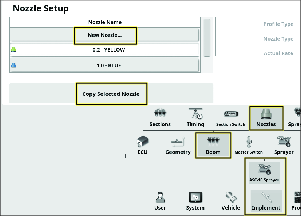

1. Klicka på NYTT MUNSTYCKE … eller KOPIERA VALT MUNSTYCKE från inställningsskärmen för REDSKAP.



   Figur 88

2. Gå igenom guiden för att skapa munstyckesinställningar.



   Figur 89

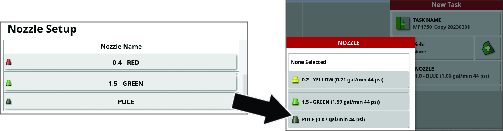

3. Ditt nya munstycke visas nu i menyn för uppgiftsmunstycken.

Figur 90

Important: När du skapar en uppgift visar displayen den munstyckesstorlek till vilken GeoLink-systemet styrs. Du måste använda guiden för ventilbalansering varje gång du ändrar sprutmunstycken.

1. Fyll grässpridarens tank med rent vatten.

2. Kontrollera att parkeringsbromsen är ilagd och att växelväljaren står i NEUTRALLäGET.

3. Starta motorn, sänk sprutrampssektionerna, ställ sektionshuvudomkopplaren i läget AV och ställ de tre sektionsomkopplarna i läget På.

4. Kontrollera att överströmningsventilen för omrörning är balanserad och att sprutsystemets tryck överskrider 2,07 bar. Se bruksanvisningen.

5. Tryck på ikonen för spruthastighetsstyrning och svep sedan över helskärmsikonen i det övre högra hörnet på fönstret för sprutreglage.



   Figur 91

6. Tryck på konfigurationsikonen och sedan på ikonen för ventilbalanseringsguiden.



   Figur 92

7. Gå igenom guiden.

   1. Välj munstycket.

      Note: Om munstycket för den spruthastighet som du besprutar med inte finns i den nedrullningsbara listan måste du skapa ett nytt munstycke innan du använder guiden för ventilbalansering.

   2. Ställ in tryckhastigheten på 2,75 bar.

   3. För gasreglaget till halvt och trefjärdedelar av fullt gaspådrag och ställ in gasreglagelåset.

   4. På maskinen ställer du in huvudsektionen i läget På.

   5. Vänta tills systemets flödeshastighet stabiliserats och låsikonen visas i dialogrutan.

   6. Tryck på sektionens ikon för På/Av för att stänga av sektionsventilen (röd). Tryck på ikonen Nästa.



      Figur 93

      1. Ikon för sektion På/Av

   7. Justera trycket efter behov.



      Figur 94

      1. Trycket är för lågt. Vrid förbikopplingsventilen för att öka trycket.
      2. Trycket är för högt. Vrid förbikopplingsventilen för att minska trycket.

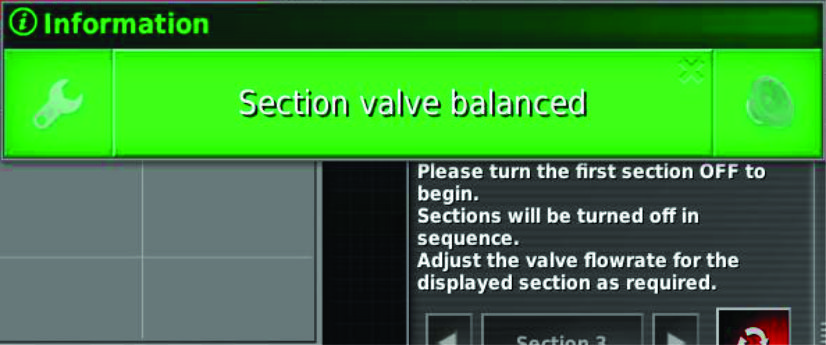

   8. När sektionen är balanserad visas en informationsskärm och nästa sektion stängs av.

   9. Kontrollera att alla förbikopplingsventiler är justerade och tryck på bekräftaikonen.

      Note: Om det inte går att balansera munstycksventilerna sänker du motorvarvtalet och går igenom guiden igen.

Munstyckestabell

Munstycke	Färg på munstycke	Flödeshastighet
0,2	Gul	0,8 l/min
0,4	Röd	1,5 l/min
0,5	Brun	1,9 l/min
0,6	Grå	2,3 l/min
0,8	Vit	3,0 l/min
1,0	Blå	3,8 l/min
1,5	Grön	5,7 l/min

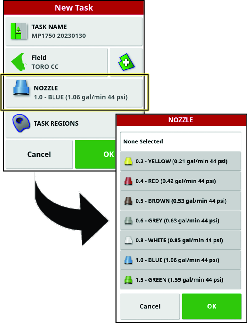

1. Tryck på munstycksikonen i menyn för nya uppgifter.



   Figur 95

2. I listrutan väljer du munstycket för den avsedda spruthastigheten.

   Note: Om munstycket för den spruthastighet som du besprutar med inte finns i den nedrullningsbara listan måste du skapa ett nytt munstycke innan du använder guiden för ventilbalansering.

3. Tryck på bekräftelseikonen.

Använd den här processen för att överföra data från din 4.xx-programvara och konvertera dem till 5.xx-programvara.

Important: Kontrollera att du har installerat antennen med hög förstärkning (säljs separat). Se GeoLink-efterbehandlingssatsen för din modell.

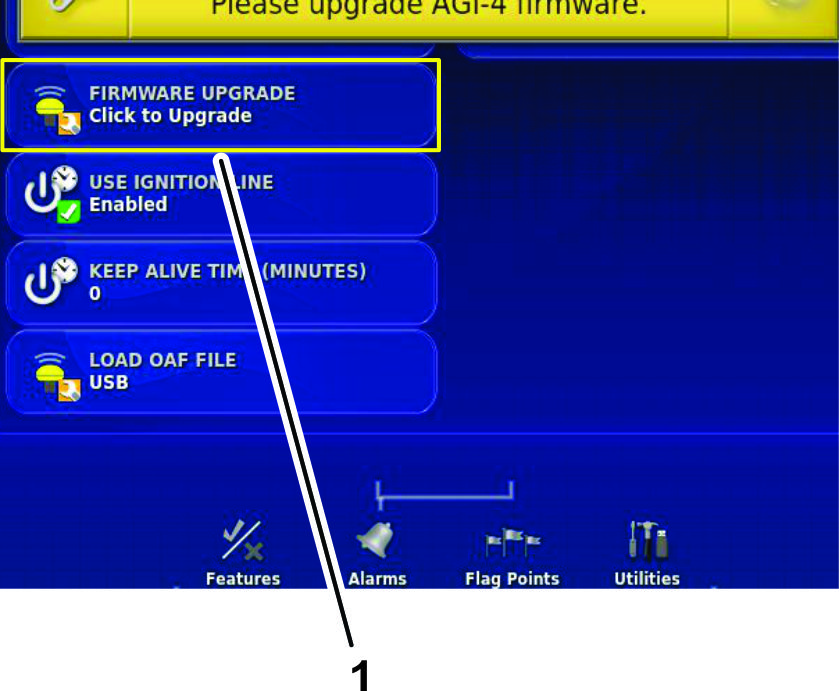

1. Gå till skärmen VERKTYG och välj UPPGRADERING AV STYRPROGRAMVARA.



   Figur 96

2. Sätt i MachineLink USB-enheten på baksidan av displayen.

3. Gå till skärmen LICENSER och välj IMPORTERA LICENSDATA.



   Figur 97

4. Aktivera MachineLink.

MachineLink gör det möjligt att dela täckning mellan flera redskap som arbetar på samma fält.

Note: Kontrollera att antennen med hög förstärkning (säljs separat) är ansluten till modemet. Se GeoLink-efterbehandlingssatsen.

1. I INSTäLLNINGAR går du till SYSTEM, FUNKTIONER och sedan REDSKAP.

2. Ändra MACHINELINK till aktiverad.



   Figur 98

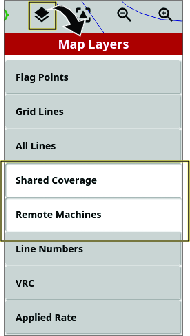

3. Kontrollera att DELAD TäCKNING är markerat i KARTLAGERMENY.

   • Delad täckning visar MachineLink-maskinernas täckning i samma fält.

   • Fjärrstyrda maskiner visar fordon på kartan som är anslutna till nätverket.



   Figur 99

MachineLink-aktiverade maskiner i närheten meddelas om att en ny delad uppgift är tillgänglig. Se MachineLink

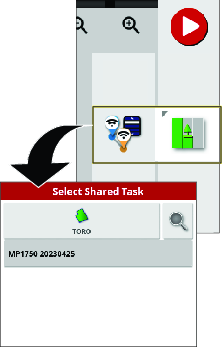

1. Välj OK eller alternativet DELTA I UPPGIFT i UPPGIFTSMENYN.



   Figur 100



   Figur 101

2. Välj en uppgift att delta i.

   Note: Produkten som fjärrappliceras måste matcha produkterna i det lokala redskapet.

   Systemet matchar produkterna som används på distans till produkterna på den lokala maskinen genom att:

   • Matcha de produkter som tidigare har länkats.

   • Matcha namnen på produkterna.

   • Matcha föregående uppdrag eller namn på produkterna.

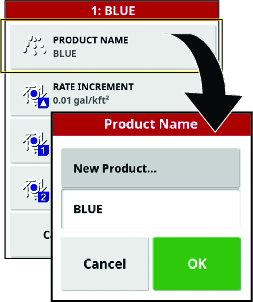

   Nedanstående skärm visas om produkterna inte matchar.

   • Uppgiftsprodukt visar den produkt som används på distans.

   • Lokal produkt visar den produkt som appliceras lokalt.

   • Behållaren listar den tank som innehåller produkten.



   Figur 102

3. Tryck på OK för att delta i uppgiften.

   Note: Ett meddelande skickas till den maskin som startade uppgiften.

1. Maskinerna har en symbol som visar om de är anslutna eller inte.

   Note: Wi-Fi-antennen kan ansluta på upp till 0,4 km.



   Figur 103

2. Tryck och håll ned ikonen på maskinen för att visa:

   Note: Om Wi-Fi-anslutningen bryts visar maskinikonen att den är frånkopplad. Den förblir i den senast anslutna positionen tills anslutningen återupprättas. När Wi-Fi ansluts visas maskinen i den faktiska positionen och displayen visar den uppdaterade delade täckningen.

   • Konsolens namn

   • Status och anslutningsproblem

   • De produkter som används

   • De områden som har täckts



   Figur 104

Lokal täckning visas som ljusgrön.

Delad täckning visas som mörkgrön. Tryck på maskinikonen för att markera den delade täckningen i en annan nyans för att visa redskapets specifika täckning.

Om man skapar ”gräns från täckning” så används den lokala och delade täckningen för att bilda gränsen.

Spruthastigheten kan väljas som ett täckningsalternativ. Eftersom alla maskiner har samma beskrivning så delar de även samma spruthastighetskarta.

Om du ändrar fält eller uppgifter på en skärm, men sedan går tillbaka till den föregående delade uppgiften, visas inte den delade täckningen såvida inte de andra maskinerna fortfarande arbetar i fältet eller om de laddar om den delade uppgiften.

Om en maskin lämnar fältet för delad täckning så visas fortfarande den maskinens täckning.

Note: Den totala täckta arealen visar endast den areal som täcks av det lokala redskapet. Det återstående området som beräknas inom en gräns tar inte hänsyn till den delade täckningen.

1. Tryck på ikonen Systeminformation (Toro) längst upp till vänster på skärmen.



   Figur 110



   Figur 111

2. Tryck på helskärmsikonen i minivyfönstret för systeminformation.

3. Använd rullningslisten för att visa följande typer av systeminformation:

   • Konsol

   • GPS-mottagare

   • Styrningsenhet (tillvalssats)

   • Trådlöst nätverk

1. Flytta maskinen utomhus, bort från byggnader och kraftledningar.

2. Koppla in parkeringsbromsen.

3. På GeoLink-styrkonsolen trycker du på ikonen GPS-INFORMATION.



   Figur 112



   Figur 113

4. Tryck på ikonen RTK och kontrollera i dialogrutan RTK-diagnostik att RTK-länkens kvalitet är 50 % eller högre.

5. Tryck på bekräftaikonen för att stänga dialogrutan.

Note: Om modemsignalen är lika med eller mindre än -100 dBm ska du kontakta en auktoriserad Toro-återförsäljare eller Toros GeoLink-support.Om RTK-länkens kvalitet är lägre än 50 % ska du kontakta en auktoriserad Toro-återförsäljare eller Toros GeoLink-support.

Sänk maskinens hastighet, eller närma dig från en annan riktning, när du kommer nära ett område där du vet att RTK-mottagningen är dålig.

Använd den manuella styrningen för att öka trycket på slangrullen och vid blandning av kemikalier.

Ställ in det förinställda omrörningsvärdet till cirka 0,69 bar över önskat spruttryck.

Se Använda Lagerhanteraren.

Rengör vid behov skärmen med mild tvål och vatten.

Note: Använd inte fönsterputs och rengöringsmedel med lösningsmedel.
