GeoLink® globale precisiespuitsysteemset

Note: U moet het niet-vluchtige RAM wissen op de locatie van de klant.

1. Neem contact op met Toro support om het wachtwoord op het toegangsniveau van de dealer aan te vragen.

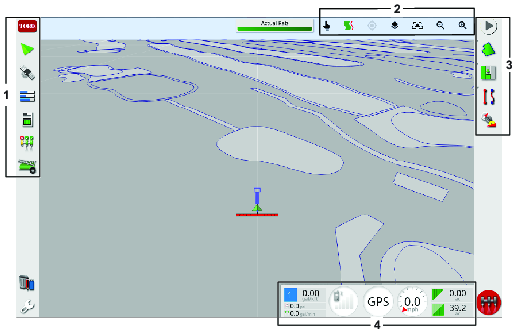

2. Druk op het pictogram ‘SETUP’ (instellen) in het hoofdscherm.

3. Druk in het scherm ‘setup’ (instellen) op het pictogram ‘USER’ (gebruiker) en dan op het pictogram ACCESS LEVEL (toegangsniveau).

   Note: Schakel naar de standaardmodus als de machine in de gemakkelijke modus staat.

4. Druk op het pictogram ‘PASSWORD’ (wachtwoord).

5. Gebruik het toetsenbord op het scherm om het wachtwoord in te typen, en druk op het pictogram bevestigen.

   Note: Het scherm voor gebruikerstoegangniveau geeft het pictogram ‘DEALER’ weer.



   Figuur 18

1. Zet de machine aan.

2. Druk in het scherm setup (instellen) op het pictogram ‘SYSTEM’ (systeem) , op het GPS-pictogram en op het pictogram ‘ADVANCED CONFIGURATION’ (geavanceerde configuratie).



   Figuur 19

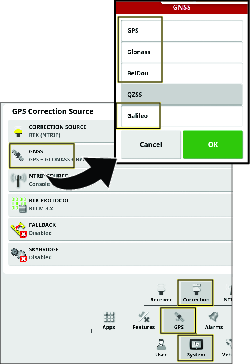

3. Druk in het scherm ‘GPS Advanced Configuration’ (gps geavanceerde configuratie) op het pictogram ‘RESET NVRAM’ (niet-vluchtig RAM resetten).

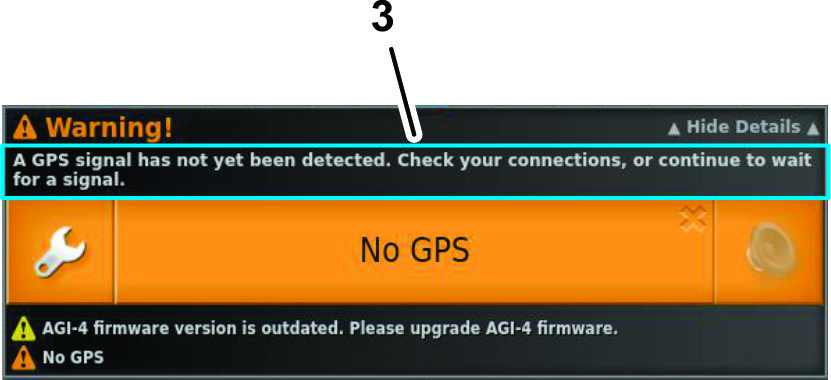

4. Druk in de dialoog ‘GPS receiver warning’ (waarschuwing gps-ontvanger) op het pictogram ‘NO’ (Nee).

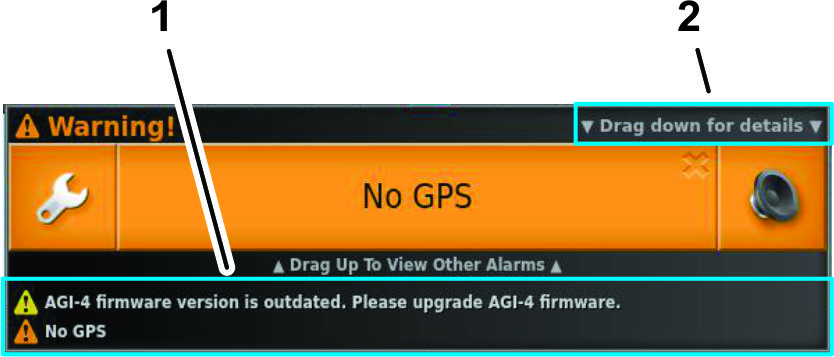

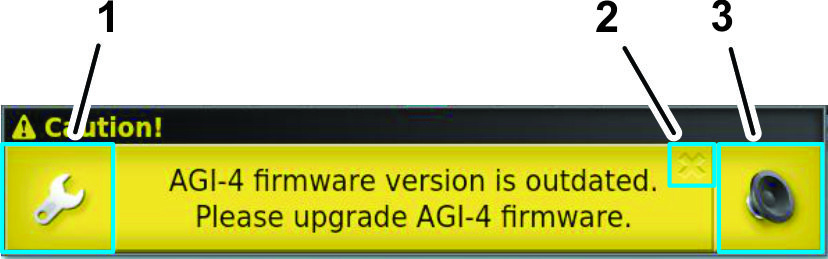

   Note: De waarschuwing ‘receiver disconnected’ (ontvanger niet aangesloten) wordt kort weergegeven.

5. Wacht 2 minuten tot de satellietontvanger en de modem opstarten.

6. Druk op het pictogram ‘CLOSE’ (sluiten).

1. Stel de parkeerrem in werking, start de motor en zet de gashendel in de middelste stand.

   Note: Laat de motor en het hydraulische systeem 10 minuten warmdraaien.

2. Zorg ervoor dat de hoofdschakelaar van de spuitbomen op UIT staat .

3. Zet de schakelaar van de spuitpomp en de mengschakelaar van de tank op AAN.

4. Zet de schakelaars van de linker-, middelste en rechterspuitboom op AAN.

5. Stel het motortoerental in op snel.

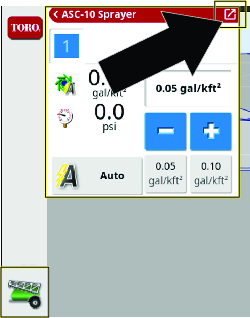

6. Druk op het scherm op het pictogram ‘SPRAY RATE CONTROLLER’ (controller gebruiksdosis).

7. Druk in het dialoogvenster ‘spray rate controller’ (controller gebruiksdosis) op het pictogram RATE CONTROL MODE(dosisregelingsmodus) tot de modus PRESSURE (druk) wordt weergegeven.

8. Druk op het pictogram verminderen (-) of het pictogram vermeerderen (+) om de druk van het spuitsysteem af te stellen op ongeveer 6,9 bar (100 psi).



   Figuur 27

9. Zet op de machine de mengschakelaar van de tank op UIT.

10. Observeer de druk van het spuitsysteem. Als de druk van het spuitsysteem 6,9 bar bedraagt, is de mengomloopklep juist afgesteld.

11. Als de druk van het spuitsysteem veranderd is, moet u de mengomloopklep afstellen; raadpleeg uw Gebruikershandleiding.

Materiaal dat de klant moet voorzien:

• Een maatbeker om de vloeistof op te vangen (bij voorkeur met een verdeling in 0,01 l)

• Een stopwatch die +/- 1/10 van een seconde kan meten.

1. Verzeker dat de sproeitank schoon is.

2. Vul de sproeitank met minstens 570 liter water.

3. Zorg dat de spuitdoppen die u gaat testen in de actieve spuitstand staan (omlaag).

4. Stel de parkeerrem in werking en start de motor.

   Note: Laat de motor en het hydraulische systeem 10 minuten warmdraaien.

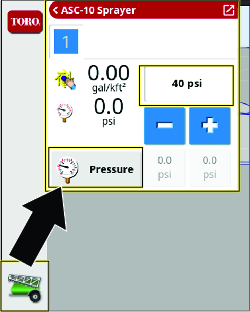

1. Druk op het bedieningspaneel op het pictogram ‘SPRAY RATE CONTROLLER’ (spuitdosisregelaar).

2. Stel de spuitdosisregelaar in op ‘PRESSURE MODE’ (drukmodus).



   Figuur 28

3. Zet op de machine de schakelaar van de spuitpomp op AAN; zie Het spuitsysteem van de machine bedienen.

4. Zet de 3 spuitboomschakelaars in de stand AAN.

5. Zet de gashendel op SNEL.

6. Druk op het display op het pictogram ‘MASTER SWITCH’ (hoofdschakelaar) .

7. Zet op de machine de hoofdschakelaar van de spuitbomen op AAN.

8. Breng de druk op 2,75 bar (40 psi).

9. Zet op de machine de hoofdschakelaar van de spuitbomen op UIT.

1. Zet op de machine de gashendel op SNEL.

   Laat de spuitdruk zich stabiliseren.

2. Zorg dat de 3 schakelaars van de spuitbomen in de stand AAN staan.

3. Zorg ervoor dat het pictogram ‘MASTER SWITCH’ (hoofdschakelaar) in het bedieningspaneel groen is (systeem klaar) .

4. Druk op het pictogram ‘FLOW METER’ vloeistofstroommeter.

   Note: De wizard automatische stroomkalibratie verschijnt.



   Figuur 29

1. In stap 1 van 4 van de wizard ‘auto flow calibration’ (automatische stroomkalibratie) drukt u op de knop volgende.

2. Zet op de machine de hoofdschakelaar van de spuitbomen op AAN.

   Note: De pulsteller, tijdteller en teller voor het schatte volume lopen.

3. Ga naar de achterkant van de machine, plaats de maatbeker onder 1 van de spuitdoppen en start de stopwatch.

   Important: Zorg ervoor dat de maatbeker vloeistof van slechts 1 spuitdop opvangt.



   Figuur 30

4. Verwijder na 15 seconden de maatbeker van de spuitdop en ga naar de bestuurdersstoel.

5. In stap 2 van 4 van de wizard ‘auto flow calibration’ (automatische stroomkalibratie) op het bedieningspaneel zet u, wanneer de tijdteller 60 seconden bereikt, de hoofschakelaar van de spuitbomen op UIT.

   Note: De pulsteller en de teller voor het geschatte volume stoppen. De tijdteller blijft lopen tot u naar stap 3 van 4 gaat in de wizard voor automatische stroomkalibratie.

6. Zet de gashendel op langzaam en schakel de spuitpomp uit.

7. In stap 2 van 4 van de wizard ‘auto flow calibration’ (automatische stroomkalibratie) drukt u op het pictogram volgende.

1. Plaats de maatbeker op een horizontaal oppervlak, laat de vloeistof zakken en noteer het vloeistofvolume. .

   Important: Zorg dat de maatbeker op een horizontaal oppervlak staat.Kleine onnauwkeurigheden bij het aflezen van het vloeistofvolume in de maatbeker hebben een aanzienlijke invloed op de nauwkeurigheid van de kalibratie van de spuitmachine.



   Figuur 31

   1. Vloeistofpeil
   2. Horizontaal oppervlak

2. Vermenigvuldig de hoeveelheid vloeistof die is verzameld van de enkele spuitdop met 12 (het aantal spuitdoppen) om het spuitvolume gedurende 15 seconden te berekenen.

   Stap 1 meting		Spuitvolume gedurende 15 seconden
   (ml)	x 12 =	(ml)

   Voorbeeld: 1300 ml x 12 spuitdoppen = 15600 ml

3. Vermenigvuldig het spuitvolume gedurende 15 seconden dat u hebt berekend in stap 2 met 4 om het spuitvolume gedurende 60 seconden te berekenen.

   Spuitvolume gedurende 15 seconden		Spuitvolume gedurende 60 seconden
   (ml)	x 4 =	(ml)

   Voorbeeld: 15600 ml x 4 = 62400 ml

4. Converteer het spuitvolume gedurende 60 seconden in liter.

   Noteer het geconverteerde volume hier: (liter).

   Voorbeeld: 65400 ml / 1000 = 62,4 l

1. Druk in stap 3 van 4 in de wizard (auto flow calibration’ (automatische stroomkalibratie) op het pictogram ‘VOLUME CAPTURED’ (opgevangen volume), voer het vloeistofvolume in dat u hebt geconverteerd in de bovenstaande stap met het toetsenbord op het scherm en druk op het pictogram bevestigen.

2. Druk op het pictogram volgende.

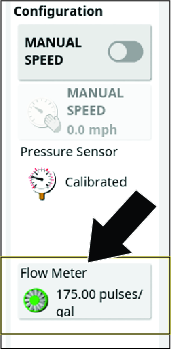

3. In stap 4 van 4 van de wizard ‘auto flow calibration’ (automatische stroomkalibratie) drukt u op het pictogram bevestigen.

   De 'pulses/gal’ (pulsen/gallon) dienen minder dan 400 te zijn. Als de waarde hoger is, moet u de test opnieuw uitvoeren.

Het pictogram van de ‘MASTER SWITCH’ (hoofdschakelaar) op het homescherm geeft aan of het spuitsysteem in- of uitgeschakeld is.

Het pictogram van de ‘MASTER SWITCH’ (hoofdschakelaar) op het homescherm schakelt het spuitsysteem in of uit. De schakelaar is niet actief als de hoofdschakelaar van de spuitbomen of de schakelaars voor de linker, middelste of rechter spuitboom op UIT staan. Zie de Gebruikershandleiding voor informatie over de hoofdschakelaar van de spuitbomen en de drie afzonderlijke schakelaars.

• Druk op het pictogram van de HOOFDSCHAKELAAR om het spuitsysteem in te schakelen (het pictogram wordt groen).

• Druk op het pictogram van de HOOFDSCHAKELAAR om het spuitsysteem uit te schakelen (het pictogram wordt wit).

• USB 3.0

• 8 GB of meer

• Compatibel met Linux

1. Plaats een USB-stick in de USB-poort.

2. Sla informatie op of breng ze over van en naar de USB-stick met behulp van de inventory manager.

3. Veeg van de onderkant van het scherm van het bedieningspaneel naar boven om de zwevende menubalk te activeren.



   Figuur 43

   1. Pictogram USB-vrijgave
   2. Pictogram bevestigen (USB-vrijgave)

4. Druk op het pictogram ‘eject USB’ (USB uitwerpen).

5. In het dialoogvenster ’eject USB’ (USB uitwerpen) drukt u op het pictogram bevestigen, daarna verwijdert u de USB-stick uit het display.

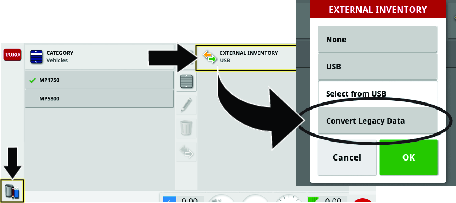

Open de INVENTORY MANAGER (inventarisbeheer) om informatie te importeren en te exporteren. Druk op CATEGORIES (categorieën) om te zien welke informatie kan worden geëxporteerd.

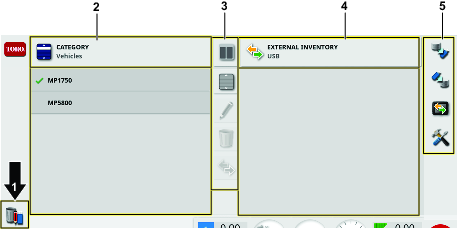

Figuur 44

1. Pictogram inventarisbeheer
2. Gegevens weergeven
3. Opties voor wijzigen en weergeven van gegevens
4. USB-gegevens
5. Acties massa-gegevens

Figuur 45

1. Gesplitste weergave
2. Alles selecteren
3. Naam wijzigen
4. Verwijderen
5. Kopiëren
6. Sorteren

1. Selecteer taken in de vervolgkeuzelijst van de categorie.

2. Selecteer de taken in de linker lijst.

3. Selecteer het pictogram kopiëren.



   Figuur 46

4. Kies welke taakgegevens u wilt exporteren.

   Note: Als u ‘export shapefiles’ (shapefiles exporteren) selecteert, worden er shapefiles voor de dekking, referentielijngroep en grenzen gegenereerd. Deze worden opgeslagen in de map D:\reports onder een tijdstempel.

   Selecteer indien nodig ‘Auto Adjust Ranges’ (automatische aanpassing bereik): als er gegevens bestaan die een kleurlegende gebruikten, worden de kleuren die in de arcering van de rapportmap worden gebruikt, aangepast zodat de maximale variatie in kleuren wordt gebruikt om de opbrengstdosissen te illustreren.

Deze optie maakt een back-up van alle inventarisitems of gebruikersinstellingen op een USB.

Selecteer het pictogram ‘BACKUP’ (back-up).

Note: Bestaande gegevens op de USB worden verwijderd.

Figuur 47

Deze optie herstelt alle inventarisitems of gebruikersinstellingen.

Deze functie wordt meestal gebruikt voor service.

Selecteer het pictogram ‘RESTORE’ (herstellen).

Note: Deze actie overschrijft alle gegevens op het bedieningspaneel en wordt gebruikt om inhoud van een back-up USB te herstellen.

Figuur 48

Deze functie kopieert of verplaatst alle taakgegevens van het bedieningspaneel naar de USB.

1. Selecteer het pictogram ‘EXCHANGE TASK DATA’ (taakgegevens uitwisselen).



   Figuur 49

2. Selecteer de exportmodus:

   • ‘Keep all task data after export’ (alle taakgegevens na exporteren bewaren): Alle taken worden opgeslagen op het bedieningspaneel.

   • ‘Delete only tasks after export’ (alleen taken verwijderen na export): Alle taken worden verwijderd van het bedieningspaneel, maar gegevens zoals velden, producten en werktuigen worden bewaard.

   • ‘Delete all task data after export’ (alle taakgegevens na exporteren verwijderen): Alle taken worden van het bedieningspaneel verwijderd.



   Figuur 50



   Figuur 51

Pictogram	Beschrijving	Status hoofdschakelaar
	Druk op dit pictogram om een nieuwe taak te creëren of te starten.
	Druk op dit pictogram om een taak die geselecteerd is te starten.
	Druk hierop om fouten weer te geven die verhinderen dat de taak wordt uitgevoerd.
	Er wordt momenteel een taak uitgevoerd en de gegevens worden opgenomen.
	Druk op dit pictogram om een taak te pauzeren.
	Druk op dit pictogram om een taak te voltooien.

De hoofdschakelaar is verbonden met de taakknop. Selecteer of creëer een taak om de hoofdschakelaar in te schakelen om te beginnen spuiten.

Zie Een spuittaak creëren.

1. Selecteer een veld, zorg ervoor dat u een grens hebt in het veld en dat de grens gecategoriseerd is.

2. Druk op het pictogram ‘TASK MENU’ (taakmenu).

3. Druk op het pictogram ‘CONFIGURE TASK REGIONS’ (taakregio’s configureren).



   Figuur 53

4. Selecteer in het menu ‘task region’ (taakregio) 1 van de volgende regiotypes:

   • Druk op het pictogram ‘WORK REGIONS’ (werkregio’s) die u gaat sproeien (bv. fairways, greens of tees).

   • Druk op het pictogram ‘EXCLUDED REGIONS’ (uitgesloten regio’s) die u niet gaat sproeien (bunkers, bomen, obstakels, enz.).



   Figuur 54

5. Druk op het pictogram bevestigen.

1. Selecteer of creëer een nieuwe taak.

2. Druk op het pictogram ‘TASK MENU’ (taakmenu).



   Figuur 55

3. Druk op het pictogram ‘task information’ (taakinformatie).

4. Druk op de pictogrammen voor de soorten taakinformatie, voer de specifieke informatie in en druk op het pictogram bevestigen.

   Informatietypes

   Weer	Gewas
   Windsnelheid	Groeistadium
   Windrichting	Grondsoort
   Temperatuur	Bodemomstandigheden
   Vochtigheid	Applicatiemethode
   Luchtomstandigheden

U kunt informatie voor de actieve taak wissen, inclusief notities en tellergegevens; het bedieningspaneel bewaart de taakinformatie.

Note: Gedeelde taakinformatie kan niet worden gewist.

1. Druk op het pictogram ‘TASK MENU’ (taakmenu).



   Figuur 56

2. Druk op het pictogram ‘CLEAR TASK DATA’ (taakgegevens wissen).

3. Druk op het pictogram ‘yes’ (ja) in het dialoogvenster ‘clear task’ (taak wissen).

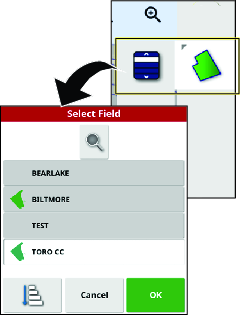

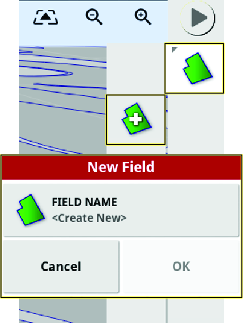

1. Druk op het pictogram ‘FIELD MENU’ (veldmenu) en dan op het pictogram ‘SELECT FIELD’ (veld selecteren).



   Figuur 57

2. Druk in de lijst ‘select field’ (veld selecteren) op het pictogram ‘field’ (veld) voor het veld dat u gaat sproeien en druk op het pictogram bevestigen.

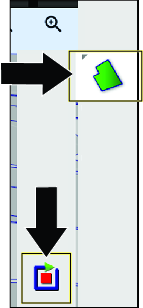

   Note: Haal het geselecteerde veld weg door te drukken op het pictogram ‘FIELD MENU’ (veldmenu) en druk op het pictogram ‘UNLOAD FIELD’ (veld weghalen).



   Figuur 58

Important: De grenzen die u creëert en bewaart zijn enkel nauwkeurig en herhaalbaar als u de grens creëert terwijl u werkt met een volledig vaste RTK-correctie.

Een grens creëren met allemaal rechte kanten

Figuur 64

1. Lijn het buitenste, middelste gedeelte van het linker voorwiel uit met het eerste punt van de grens van het veld met rechte kanten, en stop de machine.

2. Druk zonder de machine te bewegen op het pictogram ‘RECORD FIELD BOUNDARY’ (veldgrens registreren) en dan op het pictogram ‘PAUSE FIELD BOUNDARY RECORDING’ (registreren van de veldgrens pauzeren).



   Figuur 65

3. Beweeg de machine en lijn het buitenste, middelste gedeelte van het linker voorwiel uit met het volgende punt van de grens van het veld met rechte kanten, en stop de machine.

4. Druk op het pictogram ‘RECORD FIELD BOUNDARY’ (veldgrens registreren) en dan op het pictogram ‘PAUSE FIELD BOUNDARY RECORDING’ (registreren van de veldgrens pauzeren).

   Note: Het bedieningspaneel verbindt de 2 punten met een rechte lijn.



   Figuur 66

5. Herhaal stap 3 en 4 voor alle resterende punten behalve voor het laatste open punt.

6. Lijn het buitenste, middelste gedeelte van het linker voorwiel uit met het laatste punt en stop de machine.

7. Druk op het pictogram ‘COMPLETE FIELD BOUNDARY RECORDING’ (registreren van de veldgrens voltooien).

   Note: Het bedieningspaneel verbindt het begin- en het eindpunt met een rechte lijn.



   Figuur 67

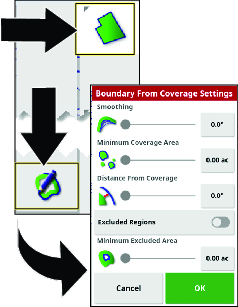

Deze procedure beschrijft hoe u grenzen creëert van eerder geregistreerde dekkingsgebieden. Met alleen de middelste spuitboom die water sproeit, kunt u deze procedure gebruiken om uitsluitingsgrenzen te creëren voor paden voor golfkarren.

1. Parkeer de machine dicht bij het dekkingsgebied waarvoor u een veldgrens gaat creëren.

2. Druk op het pictogram ‘Field’ (veld) en dan op het pictogram ‘Create Boundary from Coverage’ (Grens creëren van dekkingsgebied).



   Figuur 68

3. Druk op het getalpictogram of de schuifregelaars om de instellingen bij te werken.

   • De egalisatie-instelling regelt de minimale afstand die automatisch wordt gevuld wanneer u een veldgrens creëert van een dekkingsgebied.

   • De instelling minimaal dekkingsgebied om een dekkingsgebied dat kleiner is dan het gespecificeerde gebied uit te sluiten (niet opgenomen in de veldgrens).

   • De instelling afstand van dekkingsgebied om de gecreëerde veldgrens uit te breiden tot de gespecificeerde afstand , weg van het dekkingsgebied.

   • De instelling minimaal uitgesloten gebied om uitgesloten regio's te beheren die niet zijn gecreëerd van afstanden die kleiner zijn dan het gebied dat u specificeert in de instelling minimaal uitgesloten gebied.

4. Druk op het pictogram ‘EXCLUDED REGIONS’ (uitgesloten regio’s) om grenzen te creëren voor dekkingsgebieden die niet gesproeid worden.

   Note: Uitgesloten regio's activeren creëert uitgesloten regio's van de afstanden binnen het dekkingsgebied.

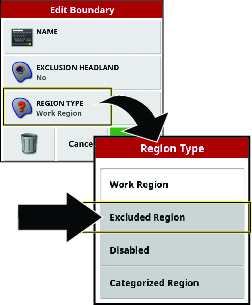

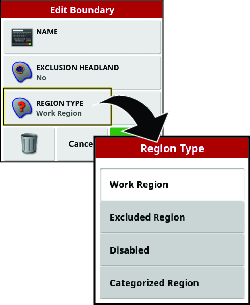

Attributen van een veldgrens worden gebruikt om de grenzen binnen een veld op een unieke manier te identificeren, en geven aan de systeemgebieden aan waar het product wordt aangebracht of niet wordt aangebracht.

• ‘Work Region’ - werkregio’s geven aan de systeemgebieden aan waar het product altijd wordt aangebracht als u de automatische besturing van spuitboomsecties gebruikt. Gebruik werkregio's voor gebieden zoals fijn gras en golfbaangras.

• ‘Excluded Region’ - uitgesloten regio’s geven aan de systeemgebieden aan waar het product nooit wordt aangebracht als u de automatische besturing van spuitboomsecties gebruikt. Gebruik uitgesloten regio's voor gebieden zoals waterelementen, zandelementen en wandelpaden of paden voor karretjes.

• Gecategoriseerde regio

  • Gecategoriseerde regio's worden gebruikt voor velden met veel grenzen.

  • Elke grens toekennen aan een categorie is nuttig wanneer u grenzen opneemt wanneer u een product aanbrengt of een grens uitsluit wanneer u een ander product aanbrengt.

  • U kunt gecategoriseerde regio's gebruiken om werkregio's en uitgesloten regio's voor de huidige taak te definiëren.

  • Naast de vooraf ingestelde gecategoriseerde regio's kunt u nieuwe gecategoriseerde regio's creëren voor de aanbrenging van een product met unieke grens of de uitsluiting van een product met unieke grens.

  Nadat de grens is gecreëerd, drukt u uw vinger op het scherm van het bedieningspaneel naast de grenslijn tot het pictogram grensselectie oplicht, en dan schuift u uw vinger naar de grenslijn. Haal uw vinger van het scherm en het dialoogvenster ‘edit boundary’ (grens bewerken) wordt geopend.



  Figuur 69



  Figuur 70

Een veldgrens een naam geven

Druk op het pictogram met de naam, gebruik het toetsenbord op het scherm om de naam van de grens in te typen en druk op het pictogram bevestigen.

Figuur 71

U voegt vlagmarkeringen toe aan de kaart van het bedieningspaneel terwijl u veldgrenzen creëert of sproeit om elementen van het terrein of gevaarlijke punten van het terrein te identificeren.

Note: Deze instelling regelt de overlap van de buitenste sproeimonden van aangrenzende werkgangen (in percentage van het sproeipatroon).De standaardinstelling is 50.

1. Druk op het pictogram ‘AUTO SECTION CONTROL’ (automatische besturing van spuitboomsecties).



   Figuur 85

2. Druk op het pictogram ‘BOOM CONTROL’ (spuitboombediening).

   • Stel het percentage in ‘CONTROL MODE’ (bedieningsmodus) in om overlapping (0) of tussenruimtes (100) te voorkomen.

     • Als u overlapping vermijdt, kunnen er ruimtes ontstaan waar het product niet wordt aangebracht.

     • Als u tussenruimtes vermijdt, kan er overlapping in de aanbrenging van het product ontstaan.

   • Stel de afstand in bij‘OVERLAP ENTERING COVERED AREA’ (overlap betreden gedekt gebied) om de hoeveelheid overlap in te stellen die optreedt bij het betreden van een voltooid gebied.

   • Stel de afstand in bij‘OVERLAP EXITING COVERED AREA’ (overlap verlaten gedekt gebied) om de hoeveelheid overlap in te stellen die optreedt bij het verlaten van een voltooid gebied.



   Figuur 86

3. Stel de gebiedsgrens in.



   Figuur 87

Beschrijving pictogram automatische besturing van spuitboomsecties (ASC)

Beschrijving pictogram gebiedsgrens

Beschrijving pictogram dosisregeling

Note: De standaard ISO-lijst is al op het display geladen.

1. Klik op ‘NEW NOZZLE...’ (nieuwe spuitdop) of ‘COPY SELECTED NOZZLE’ (geselecteerde spuitdop kopiëren) van het scherm ‘IMPLEMENT setup’ (instelling werktuig).



   Figuur 88

2. Doorloop de 'create nozzle setup wizard’ (wizard voor het instellen van de spuitdop).



   Figuur 89

3. Uw nieuwe spuitdop zal nu in het menu ‘task nozzle’ (spuitdop taak) verschijnen.

Figuur 90

Important: Als u een taak aanmaakt, wordt de maat van de spuitdop waar het GeoLink-systeem is op ingesteld weergegeven op het scherm. Elke keer dat u de spuitdoppen wisselt moet u de valve balance/klepbalans wizard uitvoeren.

1. Vul de sproeitank met schoon water.

2. Zorg ervoor dat de handrem ingeschakeld is en dat de versnelling in de NEUTRAALSTAND staat.

3. Start de motor, laat de spuitbomen zakken, zet de hoofdschakelaar van de spuitbomen op UIT, zet de 3 spuitboomschakelaars op AAN.

4. Zorg dat de mengklep gebalanceerd is en dat de spuitsysteemdruk hoger is dan 2,07 bar; raadpleeg uw Gebruikershandleiding.

5. Druk op het pictogram ‘spray rate controller’ (controller gebruiksdosis), veeg dan over het pictogram volledig scherm in de rechterbovenhoek van het venster van de controller van de spuitmachine.



   Figuur 91

6. Druk op het pictogram configuratie, en druk dan op het pictogram ‘ valve balance wizard’ (klepbalans wizard).



   Figuur 92

7. Doorloop de wizard.

   1. Selecteer de spuitdop.

      Note: Als de spuitdop voor de gebruiksdosis die u spuit niet in de lijst voorkomt, moet u een nieuwe spuitdop creëren voordat u de wizard voor het balanceren van de klep gebruikt.

   2. Breng de druk op 2,75 bar (40 psi).

   3. Breng de gashendel naar ½ tot ¾ vol gas en stel de gasvergrendeling in.

   4. Zet op de machine de hoofdschakelaar van de spuitbomen op AAN.

   5. Wacht tot de doorstroomhoeveelheid van het systeem gestabiliseerd is en het slotpictogram verschijnt in het dialoogvenster.

   6. Druk op het pictogram spuitboom aan/uit om de spuitboomklep te sluiten (rood). Druk op het pictogram volgende.



      Figuur 93

      1. Pictogram spuitboom aan/uit

   7. Pas de druk indien nodig aan.



      Figuur 94

      1. De druk is te laag. Draai de omloopklep om de druk te verhogen.
      2. De druk is te hoog. Draai de omloopklep om de druk te verlagen.

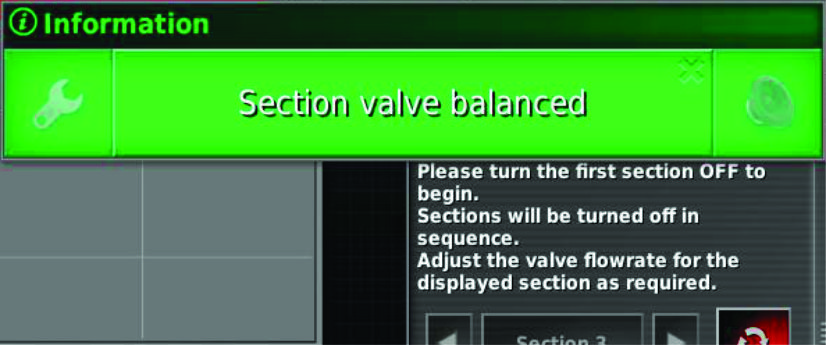

   8. Zodra de klep in balans is, wordt er een informatiescherm weergegeven en wordt de volgende klep uitgeschakeld.

   9. Zorg dat alle omloopkleppen zijn afgesteld en druk op het pictogram bevestigen.

      Note: Als de spuitboomkleppen niet in balans komen, moet u het motortoerental verlagen en de wizard opnieuw doorlopen.

Spuitdoppen

Spuitdop	Kleur spuitdop	Doorstroomhoeveelheid
0,2	Geel	0,8 lpm
0,4	Rood	1,5 lpm
0,5	Bruin	1,9 lpm
0,6	Grijs	2,3 lpm
0,8	Wit	3,0 lpm
1,0	Blauw	3,8 lpm
1,5	Groen	5,7 lpm

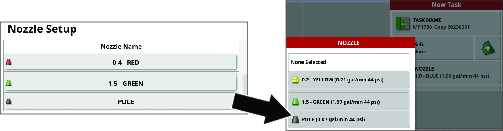

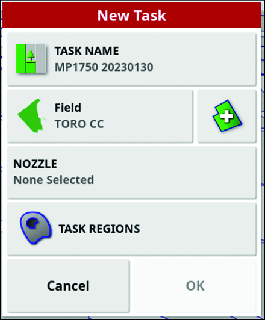

1. In het menu ‘new task‘ (nieuwe taak) drukt u op het pictogram ‘nozzle’ (spuitdop).



   Figuur 95

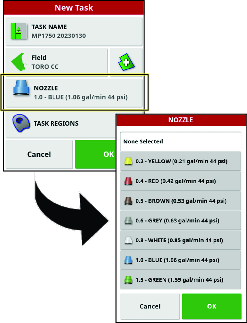

2. In de keuzelijst kiest u de spuitdop voor de dosis waarmee u gaat spuiten.

   Note: Als de spuitdop voor de gebruiksdosis die u spuit niet in de lijst voorkomt, moet u een nieuwe spuitdop creëren voordat u de wizard voor het balanceren van de klep gebruikt.

3. Druk op het pictogram bevestigen.

Gebruik deze procedure om gegevens van uw 4.xx software over te brengen en te converteren naar 5.xx software.

Important: Zorg ervoor dat u de antenne met grote versterking (afzonderlijk verkrijgbaar) hebt gemonteerd; raadpleeg de GeoLink egalisatieset voor uw model.

1. Navigeer naar het scherm ‘UTILITIES’ (hulpprogramma’s) en selecteer ‘CONTROL SOFTWARE UPGRADE’ (besturingssoftware upgraden).



   Figuur 96

2. Steek de MachineLink USB-stick in de achterkant van het display.

3. Navigeer naar het scherm ‘LICENSES’ (licenties) en selecteer ‘IMPORT LICENSE DATE’ (Licentiegegevens importeren).



   Figuur 97

4. Schakel MachineLink in.

MachineLink maakt het mogelijk om dekking te delen tussen meerdere werktuigen die op hetzelfde veld werken.

Note: Zorg ervoor dat u de antenne met grote versterking (afzonderlijk verkrijgbaar) op de modem hebt aangesloten; raadpleeg de GeoLink egalisatieset.

1. Ga in ‘SETUP’ (instellen) naar ‘SYSTEM’ (systeem), FEATURES (eigenschappen), en vervolgens naar IMPLEMENT (werktuig).

2. Stel MACHINELINKin op ingeschakeld.



   Figuur 98

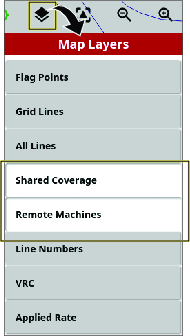

3. Zorg ervoor dat ‘SHARED COVERAGE’ (gedeelde dekking) is gemarkeerd in het ‘MAP LAYERS MENU’ (menu kaartlagen).

   • Gedeelde dekking toont de dekking van MachineLink machines in hetzelfde veld.

   • Externe machines tonen voertuigen op de kaart die met het netwerk verbonden zijn.



   Figuur 99

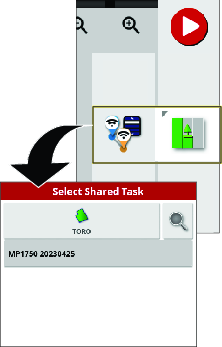

Machines met MachineLink die in de buurt zijn, krijgen een melding dat er een nieuwe gedeelde taak beschikbaar is; raadpleeg MachineLink.

1. Selecteer OK of selecteer de optie ‘JOIN TASK’ (Aan taak deelnemen) in het ‘TASK MENU’ (taakmenu).



   Figuur 100



   Figuur 101

2. Selecteer een taak waaraan u wilt deelnemen.

   Note: Het product dat op afstand, door andere werktuigen wordt aangebracht, moet overeenkomen met de producten in het lokale werktuig.

   Het systeem matcht de producten die op afstand door andere werktuigen worden gebruikt met de producten op de lokale machine door:

   • De producten te matchen die eerder gekoppeld zijn.

   • De naam van de producten te matchen.

   • De vorige toewijzing of naam van de producten te matchen.

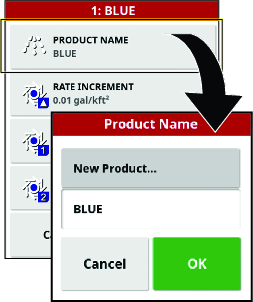

   Het onderstaande scherm wordt weergegeven als de producten niet matchen.

   • ‘Task product’ (taakproduct) geeft het product weer dat door (een) andere machine(s) op afstand wordt aangebracht.

   • ‘Local product’ (lokaal product) geeft het product weer dat lokaal wordt aangebracht.

   • 'Tank(s)’ (tank(en)) geeft de tank weer die het product bevat.



   Figuur 102

3. Druk op OK om aan de taak deel te nemen.

   Note: Er wordt een melding verzonden naar de machine die de taak heeft gestart.

1. Machines hebben een symbool om aan te geven of ze verbonden zijn of niet.

   Note: De wifiantenne maakt verbinding tot 0,4 km.



   Figuur 103

2. Houd het pictogram op de machine ingedrukt om het volgende weer te geven:

   Note: Als de wifiverbinding verbroken wordt, geeft het pictogram van de machine aan dat de verbinding verbroken is en blijft het in de laatst verbonden positie totdat de verbinding hersteld is. Wanneer de wifi verbinding maakt, verschijnt de machine op de huidige positie en toont het display de bijgewerkte gedeelde dekking.

   • De naam van de console

   • De status en eventuele verbindingsproblemen

   • Welke producten worden aangebracht

   • De gebieden die gedekt zijn



   Figuur 104

Lokale dekking wordt lichtgroen weergegeven.

Gedeelde dekking wordt donkergroen weergegeven. Druk op het pictogram machine om de gedeelde dekking in een andere kleur te markeren om de specifieke dekking van dat werktuig weer te geven.

Bij het creëren van een 'grens van dekkingsgebieden’ worden de lokale en gedeelde dekking gebruikt om de grens te vormen.

De gebruiksdosis kan als dekkingsoptie worden geselecteerd. Aangezien alle machine dezelfde legende voor dekking hebben, zullen ze dezelfde kaart voor de gebruiksdosis hebben.

Als u velden of taken op een scherm wijzigt, maar dan teruggaat naar de vorige gedeelde taak, zal de gedeelde dekking niet verschijnen, tenzij de andere machines nog steeds in dat veld werken of ze de gedeelde taak opnieuw laden.

Als een machine het gedeelde dekkingsgebied verlaat, wordt de dekking van die machine nog steeds weergegeven.

Note: Het totale gedekte gebied geeft alleen het gebied weer dat door het lokale werktuig wordt gedekt. Het resterende gebied dat binnen een grens wordt berekend, wordt niet meegenomen in de gedeelde dekking.

1. Druk op het pictogram van de systeeminformatie (Toro) in de linkerbovenhoek van het scherm.



   Figuur 110



   Figuur 111

2. Druk in het miniweergavescherm met systeeminformatie op het pictogram volledig scherm.

3. Gebruik de scrollbalk om de volgende types van systeeminformatie te zien:

   • Bedieningspaneel

   • GPS-ontvanger

   • Regeling sturen (optionele set)

   • Draadloos netwerk

1. Rijd de machine naar buiten, weg van gebouwen en voedingskabels

2. Stel de parkeerrem in werking.

3. Druk op het GeoLink bedieningspaneel op het pictogram ‘GPS INFORMATION’ (gps-informatie).



   Figuur 112



   Figuur 113

4. Druk op het pictogram RTK en controleer in het dialoogvenster ‘RTK diagnostics’ (RTK-diagnose) of de RTK-verbindingskwaliteit 50% of meer is.

5. Druk op het pictogram bevestigen om de dialoog te sluiten.

Note: Als het modemsignaal gelijk is aan of minder is dan -100 dBm, moet u contact opnemen met uw erkende Toro verdeler of Toro GeoLink Support.Als de RTK-verbindingskwaliteit minder is dan 50%, moet u contact opnemen met uw erkende Toro verdeler of Toro GeoLink Support.

Vertraag de machine of nader vanuit een andere richting wanneer u een zone nadert waarvan u weet dat de RTK-ontvangst er gehinderd wordt.

De druk voor de slanghaspel en het mengen van chemicaliën verhogen doet u met behulp van de manuele bediening.

Stel de PWM voor mengen (vooringestelde mengwaarde) in op ongeveer 0,69 bar boven de drukrichtwaarde.

Zie De Inventory Manager (inventarisbeheer) gebruiken.

U kunt het scherm indien nodig reinigen met milde zeep en water.

Note: Gebruik geen glasreiniger of reiniger met oplosmiddelen.
