Globalt GeoLink®-præcisionssprøjtesystemsæt

Note: Permanent RAM skal ryddes på kundens forretningssted.

1. Kontakt Toros support for at anmode om adgangskoden til forhandleradgang.

2. Tryk på ikonet SETUP (OPSÆTNING) på hovedskærmen.

3. På opsætningsskærmen skal du trykke på ikonet USER (BRUGER) og ikonet ACCESS LEVEL (ADGANGSNIVEAU).

   Note: Skift til standardtilstand, hvis maskinen er i nem-tilstand.

4. Tryk på ikonet PASSWORD (ADGANGSKODE)

5. Brug skærmtastaturet til at indtaste adgangskoden, og tryk på bekræft-ikonet

   Note: Skærmen med brugeradgangsniveau viser ikonet DEALER (FORHANDLER).



   Figur 18

1. Tænd for maskinen.

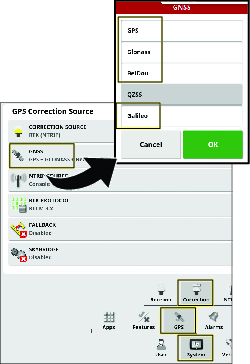

2. På opsætningsskærmen skal du trykke på ikonet SYSTEM, ikonet GPS og ikonet ADVANCED CONFIGURATION (AVANCERET KONFIGURATION)



   Figur 19

3. Tryk på ikonet RESET NVRAM (NULSTIL NVRAM) på skærmen til avanceret konfiguration af GPS

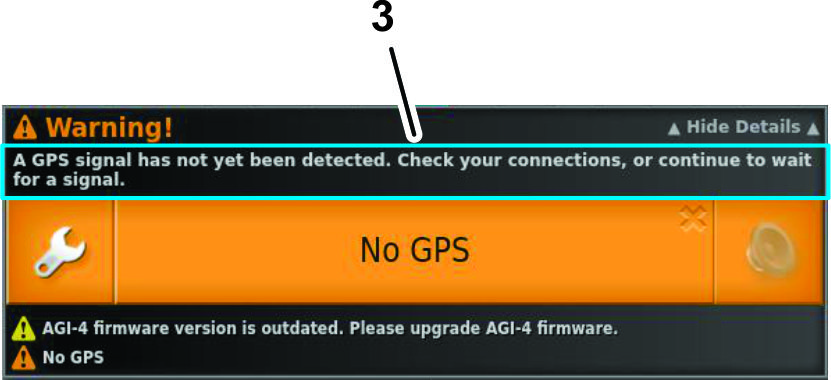

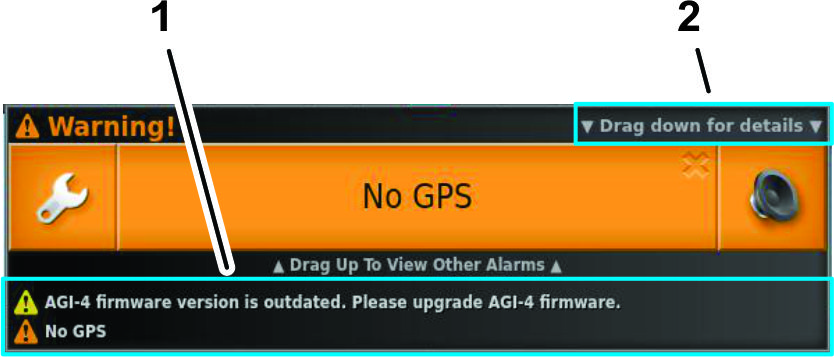

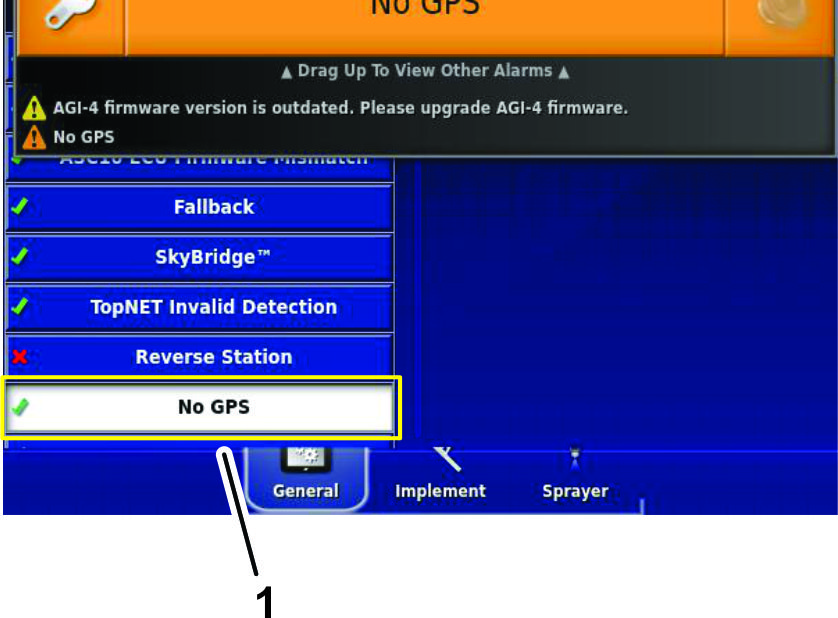

4. Tryk på ikonet NO (nej) i dialogboksen med GPS-modtagelsesadvarsel

   Note: Advarslen om den frakoblede modtager vises kortvarigt.

5. Vent 2 minutter, mens satellitmodtageren og modemmet starter.

6. Tryk på ikonet CLOSE (luk).

1. Aktiver parkeringsbremsen, start motoren, sæt gashåndtaget i midterstillingen.

   Note: Lad motoren og hydrauliksystemet varme op i 10 minutter.

2. Sørg for, at hovedsektionskontakten er i positionen OFF (fra) .

3. Sæt sprøjtepumpekontakten og tankomrøringskontakten i positionen ON (til).

4. Indstil venstre-, midter- og højresektionskontakterne til positionen ON (TIL).

5. Indstil motorhastigheden til hurtig.

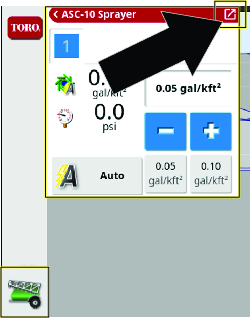

6. Tryk på ikonet SPRAY RATE CONTROLLER (sprøjtedoseringsstyreenhed) på displayet.

7. I dialogboksen for sprøjtedoseringsstyringsenheden skal du trykke på ikonet RATE CONTROL MODE (doseringsstyringstilstand), indtil tilstanden PRESSURE (tryk) vises.

8. Tryk på formindskelsesikonet (-) eller forøgelsesikonet (+) for at indstille sprøjtesystemtrykket til 6,9 bar.



   Figur 27

9. Indstil tankomrøringskontakten på maskinen til positionen OFF (fra).

10. Iagttag sprøjtesystemtrykket. Hvis sprøjtesystemtrykket er 6,9 bar, er omrøringsventilen indstillet korrekt.

11. Hvis sprøjtesystemets tryk ændres, skal omrøringsomløbsventilen justeres. Se betjeningsvejledningen.

Materiale, der fremskaffes af kunden:

• En opsamlingsbeholder med målestreger (med måleangivelser på 0,01 ml er at foretrække)

• Et stopur, der kan måle ± 1/10 sekund.

1. Sørg for, at sprøjtetanken er ren.

2. Fyld sprøjtetanken med mindst 570 l rent vand.

3. Sørg for, at de dyser, du vil teste, befinder sig i den aktive sprøjteposition (nede).

4. Aktiver parkeringsbremsen, og start motoren.

   Note: Lad motoren og hydrauliksystemet varme op i 10 minutter.

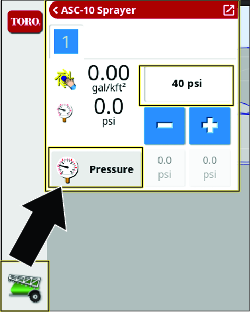

1. Tryk på ikonet SPRAY RATE CONTROLLER (sprøjtedoseringsstyreenhed) på kommandokonsollen.

2. Indstil doseringsstyreenheden til PRESSURE MODE (tryktilstand).



   Figur 28

3. Sæt sprøjtepumpekontakten på maskinen i positionen ON (til). Se Betjening af maskinens sprøjtesystem.

4. Indstil alle 3 sprøjtesektionskontakter til positionen TIL.

5. Sæt gashåndtaget i positionen HURTIG.

6. Tryk på ikonet MASTER SWITCH (hovedkontakt) på displayet .

7. Indstil hovedsektionskontakten på maskinen til positionen ON (til).

8. Indstil trykket til 2,75 bar.

9. Indstil hovedsektionskontakten på maskinen til positionen FRA.

1. På maskinen skal du indstille gashåndtaget til positionen HURTIG.

   Lad sprøjtetrykket stabilisere sig.

2. Sørg for, at de 3 sprøjtesektionskontakter er i positionen TIL.

3. Kontroller, at ikonet MASTER SWITCH (hovedkontakt) i kontrolkonsollen er grønt (system klar) .

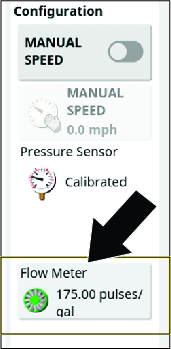

4. Tryk på ikonet FLOW METER (gennemstrømningsmåler).

   Note: Guiden til kalibrering af automatisk gennemstrømning vises.



   Figur 29

1. I trin 1 af 4 i guiden til kalibrering af automatisk gennemstrømning skal du trykke på næste-knappen.

2. Indstil hovedsektionskontakten på maskinen til positionen TIL.

   Note: Pulstælleren, tidstælleren og den estimerede volumen-tæller kører.

3. Gå til maskinens bagside, anbring opsamlingsbeholderen under en af endedyserne, og start stopuret.

   Important: Sørg for, at opsamlingsbeholderen kun opsamler væske fra 1 dyse.



   Figur 30

4. Fjern opsamlingsbeholderen fra dysen efter 15 sekunder, og sæt dig i førersædet.

5. På kontrolkonsollen i trin 2 af 4 i guiden til kalibrering af automatisk gennemstrømning skal du, når tidstælleren når 60 sekunder, indstille maskinens hovedsektionskontakt til positionen OFF (fra).

   Note: Pulstælleren og estimeret volumen-tælleren stopper. Tidstælleren kører, indtil du flytter til trin 3 af 4 i guiden til kalibrering af automatisk gennemstrømning.

6. Sæt gashåndtaget i den langsomme position, og sluk sprøjtepumpen.

7. I trin 2 af 4 i guiden til kalibrering af automatisk gennemstrømning skal du trykke på næste-ikonet.

1. Placer beholderen med målestreger på en plan flade, lad væsken sætte sig, og noter væskevolumen .

   Important: Sørg for, at beholderen med målestreger står på en plan overflade.Små fejl ved aflæsning af væskevoluminen i beholderen med målestreger påvirker præcisionen af sprøjtekalibreringen væsentligt.



   Figur 31

   1. Væskestand
   2. Plan flade

2. Brug den væskemængde, der er indsamlet fra 1. dyse, og gang med 12 (antallet af dyser) for at beregne 15 sekunders sprøjtevolumen.

   Trin 1 Måling		15 sekunders sprøjtevolumen
   (ml)	x 12 =	(ml)

   Eksempel: 44 fl oz x 12 dyser = 528 fl oz

3. Gang 15 sekunders sprøjtevolume, som du beregnede i trin 2 med 4 for at beregne 60 sekunders sprøjtevolume.

   15 sekunders sprøjtevolumen		60 sekunders sprøjtevolumen
   (ml)	x 4 =	(ml)

   Eksempel: 528 fl oz x 4 = 2112 fl oz

4. Konverter de 60 sekunders sprøjtevolumen til liter eller gallon (33,8 oz er lig med 1 liter, 128 fl oz er lig med 1 US gallon).

   Registrer den konverterede volumen her: (L eller US gal).

   Eksempel: 2112 fl oz/128 = 16,5 US gal

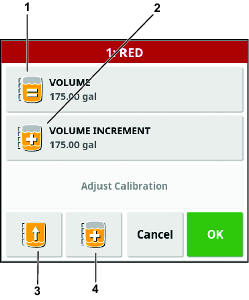

1. I trin 3 af 4 i guiden til kalibrering af automatisk gennemstrømning skal du trykke på ikonet VOLUME CAPTURED (indsamlet volumen), indtaste den væskemængde, du konverterede ovenfor, med skærmtastaturet og trykke på bekræft-ikonet.

2. Tryk på næste-ikonet.

3. I trin 4 af 4 i guiden til kalibrering af automatisk gennemstrømning skal du trykke på bekræft-ikonet.

   "Pulses/gal" (impulser/gallon) skal være mindre end 400. Hvis værdien er højere, skal du køre testen igen.

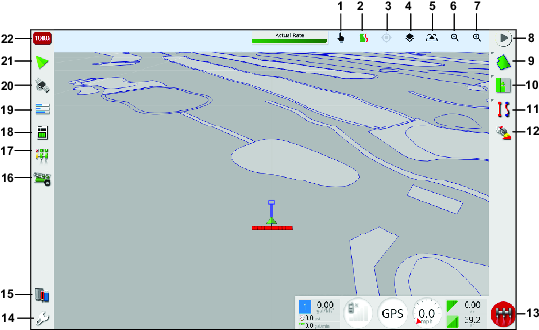

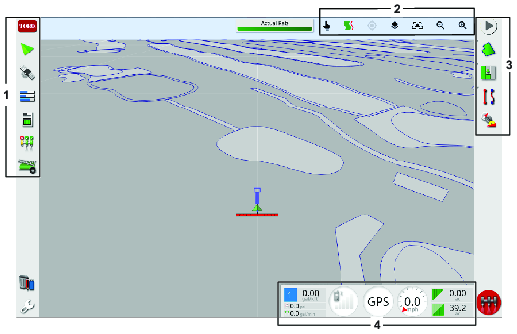

Ikonet MASTER SWITCH (hovedkontakt) på startskærmen angiver, om sprøjtesystemet er tændt eller slukket.

Ikonet MASTER SWITCH (hovedkontakt) på startskærmen tænder og slukker for sprøjtesystemet. Denne kontakt virker ikke, hvis hovedsektionskontakten eller venstre, midterste og højre sektionskontakt på maskinen er i positionen FRA. Se betjeningsvejledningen for at få oplysninger om hovedsektionskontakten og de tre sektionskontakter.

• Tryk på HOVEDKONTAKT-ikonet for at køre sprøjtesystemet (ikonet bliver grønt).

• Tryk på HOVEDKONTAKT-ikonet for at lukke for sprøjtesystemet (ikonet bliver hvidt).

• USB 3.0

• 8 GB eller større

• Linux-kompatibel

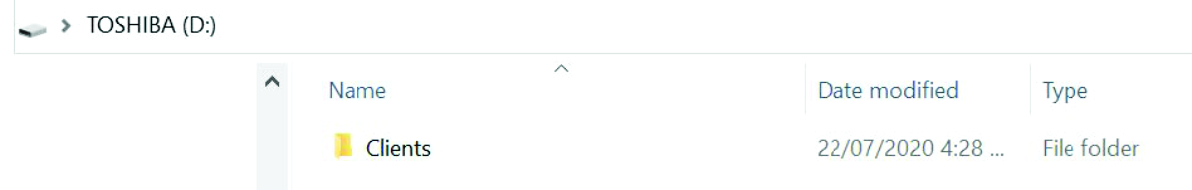

1. Indsæt en USB-lagerenhed i USB-porten.

2. Gem eller overfør oplysninger til og fra USB-lagerenheden ved hjælp af Lagerstyring.

3. I bunden af kontrolkonsolskærmen skal du stryge opad for at få adgang til den svævende menulinje.



   Figur 43

   1. Ikon for USB-udskubning
   2. Bekræft-ikon (dialogboksen for USB-udskubning)

4. Tryk på ikonet for USB-udskubning.

5. I dialogboksen for USB-udskubning skal du trykke på bekræft-ikonet og fjerne USB-lagerenheden fra displayet.

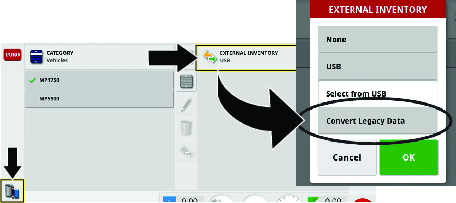

Åbn INVENTORY MANAGER (Lagerstyring) for at importere og eksportere oplysninger. Tryk på CATEGORIES (kategorier) for at se, hvilke oplysninger der kan eksporteres.

Figur 44

1. Lagerstyring-ikon
2. Vis data
3. Indstillinger for ændring og visning af data
4. USB-data
5. Massedatahandlinger

Figur 45

1. Opdelt visning
2. Vælg alle
3. Omdøb
4. Slet
5. Kopier
6. Sorter

1. Vælg opgaver på rullelisten med kategorier.

2. Vælg opgaverne på listen til venstre.

3. Vælg kopieringsikonet.



   Figur 46

4. Vælg, hvilke opgavedata du vil eksportere.

   Note: Valg af eksportformfiler genererer dæknings-, retningslinjegruppe- og skelformfiler. Disse gemmes i filen D:\Reports i en tidsstemplet mappe.

   Vælg at justere områder automatisk, hvis det er nødvendigt: Hvis der er data, der brugte en farveforklaring, ændres farverne, der bruges på rapportkortet, så den maksimale variation af farver bruges til at illustrere afkastsatserne.

Denne indstilling sikkerhedskopierer alle lagerpunkter eller brugerindstillinger til en USB-stick.

Vælg ikonet BACKUP (sikkerhedskopiering).

Note: Eksisterende data på USB-sticken slettes.

Figur 47

Denne indstilling gendanner alle lagerpunkter eller brugerindstillinger.

Denne funktion bruges typisk til service.

Vælg ikonet RESTORE (gendan).

Note: Denne handling overskriver alle data på kontrolkonsollen og bruges til at gendanne indhold fra en sikkerhedskopi på en USB-stick.

Figur 48

Denne funktion kopierer eller flytter alle opgavedata fra kontrolkonsollen til USB-sticken.

1. Vælg ikonet EXCHANGE TASK DATA (udveksling af opgavedata).



   Figur 49

2. Vælg eksporttilstand:

   • Behold alle opgavedata efter eksport: Alle opgavedata gemmes på kontrolkonsollen.

   • Slet kun opgaver efter eksport: Alle opgaver slettes fra kontrolkonsollen, men data som baner, produkter og redskaber bevares.

   • Slet alle opgavedata efter eksport: Alle opgavedata slettes fra kontrolkonsollen.



   Figur 50



   Figur 51

Ikon	Beskrivelse	Status for hovedkontakt

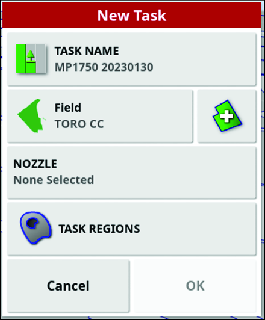

	Tryk på dette ikon for at oprette og starte en ny opgave.
	Tryk på dette ikon for at starte en valgt opgave.
	Tryk for at få vist fejl, der forhindrer opgaven i at køre.
	Der kører i øjeblikket en opgave, og dataene registreres.
	Tryk på dette ikon for at afbryde en opgave midlertidigt.
	Tryk på dette ikon for at fuldføre en opgave.

Hovedkontakten er forbundet med opgaveknappen. Vælg eller opret en opgave for at aktivere hovedkontakten og starte sprøjtningen.

Se Oprettelse af en sprøjteopgave

1. Vælg en bane, og sørg for, at du har et skel på banen, og at skellet er kategoriseret.

2. Tryk på ikonet TASK MENU (opgavemenu).

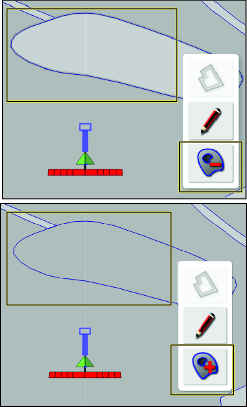

3. Tryk på ikonet CONFIGURE TASK REGIONS (konfiguration af opgaveområder).



   Figur 53

4. Vælg 1 af følgende områdetyper i opgaveområdemenuen:

   • Tryk på ikonet for de ARBEJDSOMRåDER, som du sprøjter (dvs. fairways, greens eller tees).

   • Tryk på ikonet for de UNDTAGNE OMRåDER, der ikke må sprøjtes (bunkere, træer, faremomenter osv.).



   Figur 54

5. Tryk på bekræft-ikonet.

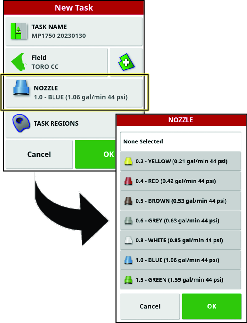

1. Vælg eller opret en ny opgave.

2. Tryk på ikonet TASK MENU (opgavemenu).



   Figur 55

3. Tryk på ikonet for opgaveoplysninger.

4. Tryk på ikonerne for typerne af opgaveoplysninger, indtast de specifikke oplysninger, og tryk på bekræftelsesikonet.

   Oplysningstyper

   Vejr	Afgrøde
   Vindhastighed	Vækststadie
   Vindretning	Jordtype
   Temperatur	Jordbundsforhold
   Fugtighed	Anvendelsesmetode
   Himmelforhold

Du kan rydde oplysninger om den aktive opgave, herunder noter og tællerdata. Kontrolkonsollen beholder registreringen af opgaveoplysninger.

Note: Delte opgaveoplysninger kan ikke ryddes.

1. Tryk på ikonet TASK MENU (opgavemenu).



   Figur 56

2. Tryk på ikonet CLEAR TASK DATA (ryd opgavedata).

3. Tryk på ja-ikonet i dialogboksen for rydning af opgave.

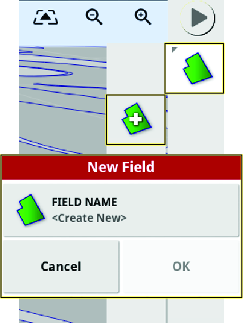

1. Tryk på ikonet FIELD MENU (banemenu), og tryk på ikonet SELECT FIELD (vælg bane).



   Figur 57

2. På listen for valg af bane skal du trykke på ikonet Field (bane) for den bane, du sprøjter, og trykke på bekræft-ikonet.

   Note: Fjern den valgte bane ved at trykke på ikonet FIELD MENU (banemenu) og trykke på ikonet UNLOAD FIELD (fjern bane).



   Figur 58

Important: De skel, du opretter og gemmer, er kun nøjagtige og kan kun gentages, hvis skellet oprettes, mens du arbejder med en fuldt ud fikseret RTK-korrektion.

Oprettelse af et skel med kun lige sider

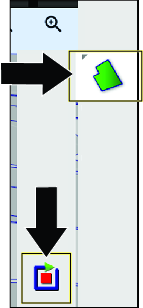

Figur 64

1. Ret ydersiden af det venstre fordæks midterste del ind med det første punkt i baneskellet med lige sider, og stands maskinen.

2. Uden at flytte maskinen skal du trykke på ikonet RECORD FIELD BOUNDARY (registrer baneskel) og trykke på ikonet PAUSE FIELD BOUNDARY (afbryd midlertidigt registrering af baneskel).



   Figur 65

3. Flyt maskinen, og ret ydersiden af det venstre fordæks midterste del ind med det næste punkt i baneskellet med lige sider, og stands maskinen.

4. Tryk på ikonet RECORD FIELD BOUNDARY (registrer baneskel), og tryk på ikonet PAUSE FIELD BOUNDARY RECORDING (afbryd midlertidigt registrering af baneskel).

   Note: Kontrolkonsollen forbinder de 2 punkter med en lige linje.



   Figur 66

5. Gentag trin 3 og 4 for alle de resterende punkter med undtagelse af det sidste åbne punkt.

6. Ret ydersiden af det venstre fordæks midterste del ind med det sidste punkt, og stands maskinen.

7. Tryk på ikonet COMPLETE FIELD BOUNDARY RECORDING (fuldfør registrering af baneskel).

   Note: Kontrolkonsollen forbinder start- og slutpunkterne med en lige linje.



   Figur 67

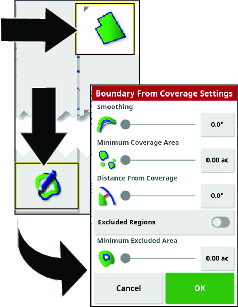

Denne procedure beskriver, hvordan du opretter skel fra områder med tidligere registreret dækning. Når det kun er den midterste sprøjtesektion, der sprøjter vand, kan du bruge denne procedure til at oprette udeladelsesskel for golfvognsstier.

1. Parker maskinen i nærheden af det dækningsområde, hvorfra du vil oprette et baneskel.

2. Tryk på ikonet Field (bane), og tryk på ikonet til oprettelse af skel fra dækning.



   Figur 68

3. Tryk på tal-ikonet eller skyderne for at opdatere indstillingerne.

   • Udjævningsindstillingen styrer den minimale mellemrumsstørrelse, der fyldes automatisk, når der oprettes et baneskel fra dækning.

   • Indstillingen for minimalt dækningsområde udelukker dækning, der er mindre end det angivne område (ikke omfattet i baneskellet).

   • Indstillingen for afstand fra dækning udvider det oprettede baneskel til den angivne afstand væk fra dækningen.

   • Indstillingen for minimalt udeladt område bruges til at kontrollere, at udeladte områder ikke oprettes fra mellemrum, der er mindre end det område, du angiver i indstillingen for minimalt udeladt område.

4. Tryk på ikonet EXCLUDED REGIONS (udeladte områder) for at oprette skel for dækningsområder, der ikke skal sprøjtes.

   Note: Hvis du aktiverer udeladelse af områder, oprettes der udeladte områder fra mellemrum i dækningsområdet.

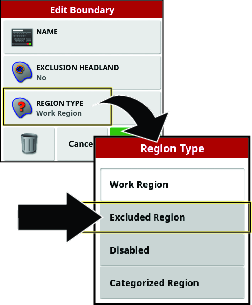

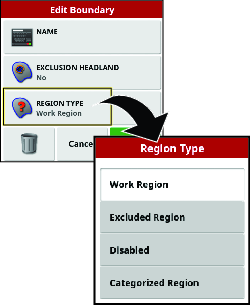

Baneskelsattributter bruges til entydigt at identificere skellene inden for en bane og angiver over for systemet områder, hvor produktet anvendes eller ikke anvendes.

• Work Region (arbejdsområde) – arbejdsområder angiver over for systemet områder, hvor produktet altid anvendes, hvis du bruger automatisk sektionskontrol. Brug arbejdsområder til områder som fint græs og baneplænegræs.

• Excluded Region (udelukket område) – udelukkede områder angiver over for systemet områder, hvor produktet aldrig anvendes, hvis du bruger automatisk sektionskontrol. Brug udeladte områder til områder som vandarrangementer, sandarrangementer samt gang- og vognstier.

• Kategoriseret område

  • Kategoriserede områder bruges til baner med mange skel.

  • Det er nyttigt at tildele hvert skel til en kategori, når der medtages skel, når et produkt anvendes, eller et skel udelades, når et andet produkt anvendes.

  • Du kan bruge kategoriserede områder til at definere arbejdsområder og udeladte områder for den aktuelle opgave.

  • Ud over de forudindstillede kategoriserede områder kan du oprette nye kategoriserede områder til entydig skel-produktanvendelse eller entydig skel-produktudeladelse.

  Når du har oprettet skellet, skal du trykke på kontrolkonsollens skærm ved siden af skellinjen, indtil ikonet for valg af skel lyser, og lade din finger glide til skellinjen. Fjern fingeren fra skærmen, så åbnes dialogboksen til redigering af skel.



  Figur 69



  Figur 70

Navngivning af et baneskel

Tryk på navn-ikonet, brug skærmtastaturet til at indtaste skelnavnet, og tryk på bekræft-ikonet.

Figur 71

Du kan tilføje flagpunkter på kontrolkonsollens kort, mens du opretter baneskel eller sprøjter for at identificere terrænegenskaber eller farer for stedet.

Note: Denne indstilling styrer mængden af dysesprøjteoverlapning for tilstødende sprøjtegennemløb ved de yderste sprøjtedyser (som en procentdel af sprøjtemønstret).Standardindstillingen er 50.

1. Tryk på ikonet AUTO SECTION CONTROL (automatisk sektionsstyring).



   Figur 85

2. Tryk på ikonet BOOM CONTROL (bomkontrol).

   • Indstil procentdelen i CONTROL MODE (kontroltilstand) for at undgå overlapning (0) eller for at undgå mellemrum (100).

     • Hvis du vælger at undgå overlapning, kan det forårsage mellemrum, hvor produktet ikke anvendes.

     • Hvis du vælger at undgå mellemrum, kan det medføre overlap i anvendelsen.

   • Indstil afstanden i OVERLAP ENTERING COVERED AREA (overlap på vej ind i dækket område) for at indstille mængden af overlapning, der skal forekomme, når du bevæger dig ind i et afsluttet område.

   • Indstil afstanden i OVERLAP EXITING COVERED AREA (overlap på vej ud af dækket område) for at indstille mængden af overlapning, der skal forekomme, når du bevæger dig ud af et afsluttet område.



   Figur 86

3. Indstil skelgrænsen.



   Figur 87

Beskrivelse af ASC-ikon (automatisk sektionsstyring)

Beskrivelse af skeltærskel-ikon

Beskrivelse af doseringsregulering-ikon

Note: Standard-ISO-listen er allerede indlæst i displayet.

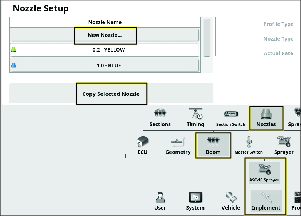

1. Klik på NEW NOZZLE... (ny dyse...) eller COPY SELECTED NOZZLE (kopier den valgte dyse) fra skærmen til opsætning af REDSKABET.



   Figur 88

2. Gå gennem opsætningsguiden til oprettelse af dyse.



   Figur 89

3. Din nye dyse vises nu i menuen med dyser til opgaven.

Figur 90

Important: Når du opretter en opgave, vises den dysestørrelse, som GeoLink-systemet er styret af, på displayet. Du skal bruge guiden til ventilafbalancering, hver gang du skifter sprøjtedyser.

1. Fyld sprøjtetanken med rent vand.

2. Sørg for, at parkeringsbremsen er aktiveret, og at gearvælgeren er i positionen NEUTRAL.

3. Start motoren, sænk bomsektionerne, indstil maskinens hovedsektionskontakt i positionen OFF (fra), og sæt de 3 sektionskontakter i positionen ON (til).

4. Kontroller, at omløbsventilen for omrøring er afbalanceret, og at sprøjtesystemets tryk ligger over 207 kPa. Se betjeningsvejledningen.

5. Tryk på ikonet for sprøjtedoseringstyreenheden, og stryg derefter over fuld skærm-ikonet øverst til højre i sprøjtestyreenhedens vindue.



   Figur 91

6. Tryk på konfigurationsikonet, og tryk derefter på ikonet for guiden til afbalancering af ventilen.



   Figur 92

7. Gå gennem guiden.

   1. Vælg dysen.

      Note: Hvis dysen for doseringen, du sprøjter, ikke er på listen, skal du oprette en ny dyse, inden du bruger guiden til afbalancering af ventilen.

   2. Indstil trykket til 2,75 bar.

   3. Sæt gashåndtaget til ½-¾ af fuld gas, og indstil gaslåsen.

   4. På maskinen skal hovedsektionen indstilles til positionen ON (til).

   5. Vent på, at systemets gennemstrømningshastighed stabiliseres, og låseikonet vises i dialogboksen.

   6. Tryk på ikonet for sektion til/fra for at slukke sektionsventilen (rød). Tryk på næste-ikonet.



      Figur 93

      1. Ikon for sektion til/fra

   7. Juster trykket efter behov.



      Figur 94

      1. Trykket er for lavt. Drej omløbsventilen for at øge trykket.
      2. Trykket er for højt. Drej omløbsventilen for at mindske trykket.

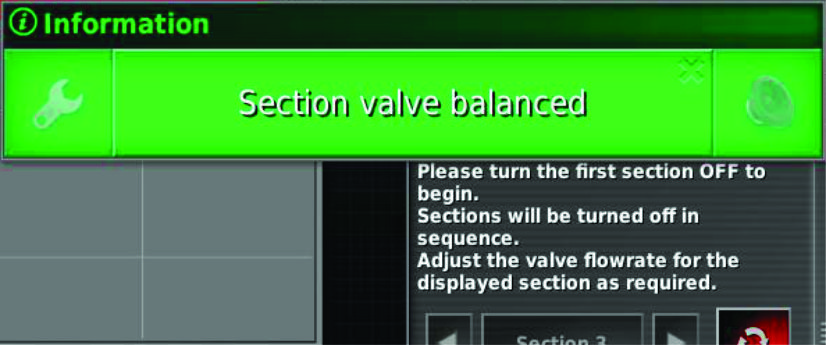

   8. Når sektionen er afbalanceret, vises en informationsskærm, og den næste sektion slukkes.

   9. Sørg for, at alle omløbsventiler er justeret, og tryk på bekræft-ikonet.

      Note: Hvis dyseventilerne ikke er afbalanceret, skal du sænke motorhastigheden og gå gennem guiden igen.

Dysetabel

Dyse	Dysefarve	Gennemstrømningshastighed
0,2	Gul	0,8 l/min
0,4	Rød	1,5 l/min
0,5	Brun	1,9 l/min
0,6	Grå	2,3 l/min
0,8	Hvid	3,0 l/min
1,0	Blå	3,8 l/min
1,5	Grøn	5,7 l/min

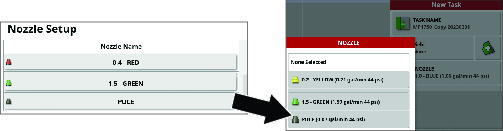

1. Tryk på dyseikonet i menuen for ny opgave.



   Figur 95

2. Vælg dysen for den dosering, du sprøjter med, på rullelisten.

   Note: Hvis dysen for doseringen, du sprøjter, ikke er på listen, skal du oprette en ny dyse, inden du bruger guiden til afbalancering af ventilen.

3. Tryk på bekræft-ikonet.

Brug denne proces til at hente data fra din 4.xx-software og konvertere den til 5.xx-software.

Important: Sørg for, at du har installeret antennen med høj forstærkning (sælges separat). Se GeoLink-finishingsættet for din model.

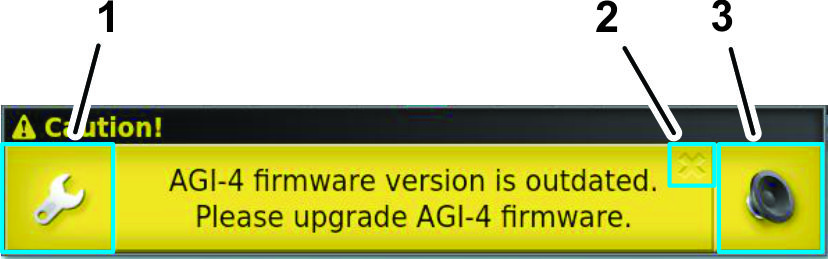

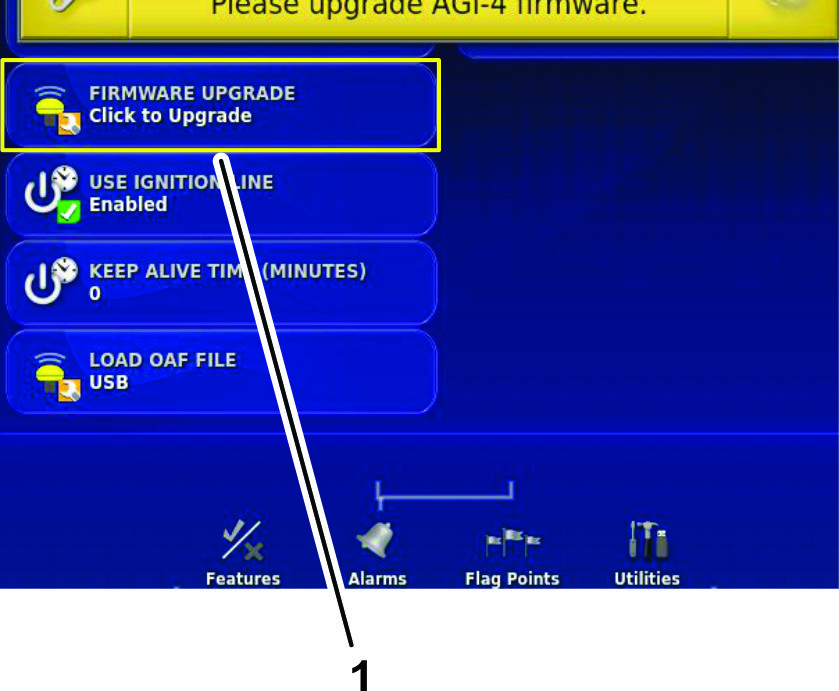

1. Gå til skærmen UTILITIES (hjælpeprogrammer), og vælg CONTROL SOFTWARE UPGRADE (opgradering af styreenhedssoftware).



   Figur 96

2. Sæt MachineLink-USB-sticken ind i bagsiden af displayet.

3. Gå til skærmen LICENSES (licenser), og vælg IMPORT LICENSE DATA (importer licensdata).



   Figur 97

4. Aktiver MachineLink.

MachineLink gør det muligt at dele dækningen mellem flere redskaber, der arbejder på samme bane.

Note: Sørg for, at antennen med høj forstærkning (sælges separat) er sluttet til modemmet. Se Geolink-finishingsættet.

1. I SETUP (opsætning) skal du gå til SYSTEM, FEATURES (funktioner) og derefter IMPLEMENT (implementer).

2. Skift MACHINELINK til aktiveret.



   Figur 98

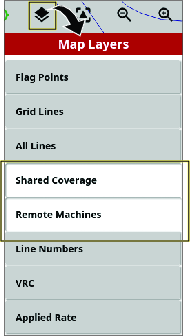

3. Sørg for, at SHARED COVERAGE (delt dækning) er fremhævet i menuen MAP LAYERS (kortlag).

   • Delt dækning viser dækningen af MachineLink-maskiner på samme bane.

   • Fjernmaskiner viser køretøjer på kortet, som er forbundet til netværket.



   Figur 99

Maskiner i nærheden, der har aktiveret MachineLink, får besked om, at en ny delt opgave er tilgængelig. Se MachineLink

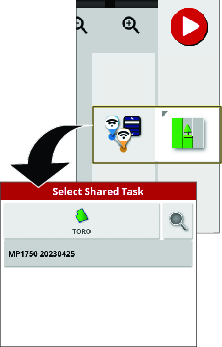

1. Vælg OK, eller vælg indstillingen JOIN TASK (deltag i opgave) i menuen TASK (opgave).



   Figur 100



   Figur 101

2. Vælg en opgave, du vil deltage i.

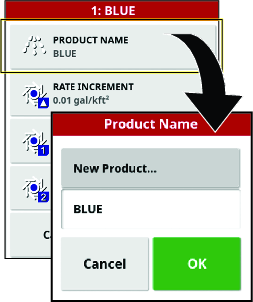

   Note: Det produkt, der fjernanvendes, skal matche produkterne i det lokale redskab.

   Systemet matcher de produkter, der fjernanvendes, med produkterne på den lokale maskine ved at:

   • Matche de produkter, der tidligere har været sammenknyttet.

   • Matche navnet på produkterne.

   • Matche den forrige opgave eller navnet på produkterne.

   Nedenstående skærm vises, hvis produkterne ikke matcher.

   • Task Product (opgaveprodukt) viser det produkt, der fjernanvendes.

   • Local Product (lokalt produkt) viser det produkt, der anvendes lokalt.

   • Tank(s) (tanken(e)) viser den tank, der indeholder produktet.



   Figur 102

3. Tryk på OK for at deltage i opgaven.

   Note: Der sendes en meddelelse til den maskine, der startede opgaven.

1. Maskiner vil have et symbol, der viser, om de har forbindelse eller ej.

   Note: Wi-Fi-antennen opretter forbindelse i en afstand på op til 0,4 km.



   Figur 103

2. Tryk på ikonet på maskinen, og hold det nede for at vise følgende:

   Note: Hvis Wi-Fi-forbindelsen afbrydes, viser maskinikonet, at forbindelsen er afbrudt, og at den forbliver i den sidst forbundne position, indtil forbindelsen genoprettes. Når Wi-Fi opretter forbindelse, vises maskinen i den faktiske position, og displayet viser den opdaterede delte dækning.

   • Konsolnavnet

   • Status og eventuelle forbindelsesproblemer

   • Hvilke produkter, der anvendes

   • De områder, der er dækket



   Figur 104

Lokal dækning vises som lysegrøn.

Delt dækning vises som mørkegrøn. Tryk på maskinikonet for at fremhæve den delte dækning i en anden nuance for at vise det specifikke redskabs dækning.

Oprettelse af et "skel fra dækning" bruger den lokale og delte dækning til at danne skellet.

Doseringen kan vælges som dækningsmulighed. Da alle maskiner deler den samme dækningsforklaring, vil de have det samme doseringskort.

Hvis du ændrer baner eller opgaver på et display, men derefter går tilbage til den forrige delte opgave, vises den delte dækning ikke, medmindre de andre maskiner stadig arbejder på den pågældende bane, eller de genindlæser den delte opgave.

Hvis en maskine forlader den delte dækningsbane, vises den pågældende maskines dækning stadig.

Note: Det samlede dækkede areal viser kun det område, der dækkes af det lokale redskab. Det resterende areal, der beregnes inden for et skel, vil ikke medregne den delte dækning.

1. Tryk på ikonet for systemoplysninger (Toro) øverst til venstre på skærmen.



   Figur 110



   Figur 111

2. I minivisningsvinduet med systemoplysninger skal du trykke på fuld skærm-ikonet.

3. Brug rullepanelet til at få vist følgende typer systemoplysninger:

   • Konsol

   • GPS-modtager

   • Styreenhed (ekstraudstyr)

   • Trådløst netværk

1. Flyt maskinen udendørs, væk fra bygninger og højspændingsledninger.

2. Aktiver parkeringsbremsen.

3. Tryk på ikonet GPS INFORMATION (GPS-oplysninger) på GeoLink-kontrolkonsollen.



   Figur 112



   Figur 113

4. Tryk på RTK-ikonet, og kontroller i dialogboksen til RTK-diagnostik, at kvaliteten af RTK-forbindelsen er 50 % eller højere.

5. Tryk på bekræft-ikonet for at lukke dialogboksen.

Note: Hvis modemsignalet er lig med eller mindre end -100 dBm, skal du kontakte en autoriseret Toro-forhandler eller Toro GeoLink-support.Hvis kvaliteten af RTK-forbindelsen er mindre end 50 %, skal du kontakte din autoriserede Toro-forhandler eller Toro GeoLink-support.

Sænk maskinens hastighed, eller kør fra en anden retning, når du nærmer dig et område med kendte RTK-korrektionsvanskeligheder.

For at øge trykket for slangetromlen og kemikalieblandingen skal du bruge den manuelle regulering.

Indstil omrørings-PWM (forudindstillet omrøringsværdi) til ca. 69 kPa over målsprøjtetrykket.

Se Brug af Lagerstyring.

Rengør skærmen efter behov med mild sæbe og vand.

Note: Brug ikke vinduesrens og rengøringsmidler med opløsningsmidler.
