Stoppsats för mellanremskiva

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk redskapet.

4. Stäng av motorn och ta ut nyckeln.

5. Ta bort den befintliga klippenheten från traktorenheten. Se traktorenhetens bruksanvisning.

1. Avlägsna remkåpan (Figur 1) från klippenhetens ovansida och ställ den åt sidan.



   Figur 1

   1. Remkåpa

2. Använd en hylsnyckel eller något liknande verktyg för att flytta mellanremskivan (Figur 2) bort från drivremmen för att minska spänningen och låta remmen glida av mellanremskivan.

   Var försiktig

   Fjädern är tungt belastad och kan orsaka personskador.

   Var försiktig när du tar bort spänningen från mellandrevsarmens torsionsfjäder.



   Figur 2

   1. Mellanremskiva

3. Ta bort vagnsskruvarna och muttrarna som fäster remspännaren vid klippenheten (Figur 3).



   Figur 3

   1. Muttrar
   2. Vagnsbultar

4. Fäst mellanremskivenheten i ett skruvstäd genom att klämma fast mellanremskivans svängplatta.

5. Ta bort ansatsskruven från mellanremskivans svängplatta och avlasta sedan mellandrevfjäderns spänning (Figur 4).

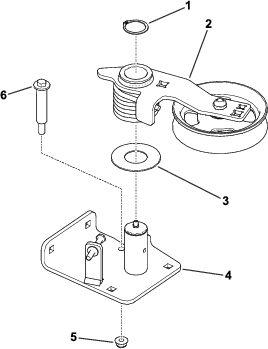

   Figur 4

   1. Fästring
   2. Mellandrevsarm och fjäder
   3. Bricka
   4. Mellanremskivans svängplatta
   5. Mutter
   6. Ansatsskruv

6. Ta bort fästringen som håller fast mellandrevsarmen vid mellanremskivan (Figur 4).

Delar som behövs till detta steg:

1. Använd två flänsmuttrar (5/16 tum) för att fästa sexkantsskruven på den nya mellanremskivenheten (Figur 5).

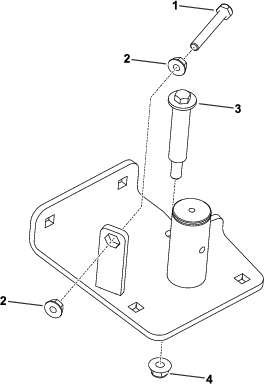

   Figur 5

   1. Sexkantsskruv
   2. Flänsmuttrar (5/16 tum)
   3. Ansatsskruv
   4. Flänsmutter (⅜ tum)

2. Använd fästringen för att fästa mellandrevsarmen och fjädern på mellanremskivan.

3. Fäst mellanremskivenheten i ett skruvstäd genom att klämma fast mellanremskivans svängplatta.

4. Använd ett spärrhuvud eller en brytstång på ⅜ tum eller ½ tum i mellandrevsarmen för att flytta mellandrevsarmen (belasta torsionsfjädern) tillräckligt för att montera ansatsbulten.

5. Montera en flänsmutter (⅜ tum) och en ansatsbult på mellanremskivans svängplatta (Figur 5).

   Dra åt muttern till 45–55 Nm och lossa mellandrevsarmen.

6. Använd två vagnsskruvar (⅜ x 1 tum), två vagnsbultar (⅜ x 1¼ tum) och fyra flänsmuttrar (⅜ tum) för att fästa remspännaren på klippenheten (Figur 6).



   Figur 6

   1. Muttrar
   2. Vagnskruv (⅜ x 1 tum)
   3. Vagnsbult (⅜ x 1¼ tum)

7. Montera drivremmen runt mellanremskivan (Figur 7).



   Figur 7

   1. Mellanremskiva

8. Montera remkåpan.
