Dao xoắn 18in, 21in và 26in; 8 lưỡi, 11 lưỡi và 14 lưỡi

Bộ Kéo Greensmaster® 1018, 1021 hoặc 1026

Model No. 04823-Serial No. 406000000 and Up

Model No. 04824-Serial No. 409600000 and Up

Model No. 04832-Serial No. 408000000 and Up

Model No. 04833-Serial No. 410300000 and Up

Model No. 04834-Serial No. 410000000 and Up

Model No. 04842-Serial No. 410300000 and Up

Model No. 04843-Serial No. 410300000 and Up

Giới thiệu

Loại dao xoắn này được thiết kế để cắt cỏ trên các sân cỏ và các đường fairway nhỏ trên sân gôn. Việc sử dụng sản phẩm này cho các mục đích khác với mục đích sử dụng ban đầu có thể gây nguy hiểm cho bạn và những người xung quanh.

Hãy đọc kỹ thông tin này để hiểu cách vận hành và bảo trì sản phẩm của bạn đúng cách cũng như để tránh gây chấn thương và hư hỏng sản phẩm. Bạn là người chịu trách nhiệm vận hành sản phẩm đúng cách và an toàn.

Hãy truy cập www.Toro.com để xem các tài liệu về an toàn sản phẩm và đào tạo vận hành, thông tin về phụ kiện, trợ giúp tìm đại lý hoặc đăng ký sản phẩm của bạn.

Bất cứ khi nào bạn cần dịch vụ, phụ tùng Toro chính hãng hoặc thông tin bổ sung, vui lòng chuẩn bị sẵn mẫu máy, số sê-ri của sản phẩm và liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc Dịch vụ Khách hàng của Toro. Hình 1 xác định vị trí ghi thông tin về mẫu máy và số sê-ri trên sản phẩm. Hãy viết các số vào khoảng trống cho sẵn.

g275747

Hình 1

  1. Vị trí mẫu máy và số sê-ri

Hướng dẫn sử dụng này xác định các nguy cơ tiềm ẩn và có chứa các thông báo an toàn được xác định bằng ký hiệu cảnh báo an toàn (Hình 2), báo hiệu nguy cơ có thể gây chấn thương nghiêm trọng hoặc gây tử vong nếu bạn không tuân theo các biện pháp phòng ngừa được khuyến cáo.

g000502

Hình 2

  1. Ký hiệu cảnh báo an toàn

Hướng dẫn sử dụng này sử dụng 2 từ để nêu bật thông tin. Các chú ý quan trọng về thông tin cơ học đặc biệt và Lưu ý đều nhấn mạnh thông tin chung mà bạn cần đặc biệt lưu tâm.

Sản phẩm này tuân thủ tất cả các chỉ thị liên quan của Châu Âu. Để biết thông tin chi tiết, vui lòng xem Tuyên bố Thành lập (DOI) ở phía sau hướng dẫn sử dụng này.

An toàn

Thông tin tổng quát an toàn

Sản phẩm này có thể cắt cụt tay và chân. Vui lòng luôn tuân thủ tất cả các hướng dẫn an toàn để tránh gây thương tích cá nhân nghiêm trọng.

  • Đọc và hiểu nội dung của Hướng dẫn Vận hành này trước khi khởi động máy.

  • Bạn cần tập trung cao độ khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.

  • Không để tay hoặc chân của bạn gần các bộ phận đang chuyển động của máy.

  • Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.

  • Tránh xa các lỗ xả.

  • Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Tuyệt đối không để trẻ em vận hành máy.

  • Trước khi bạn rời khỏi vị trí của người vận hành, hãy thực hiện các bước sau:

    • Đỗ máy trên bề mặt bằng phẳng.

    • Hạ (các) dao xoắn.

    • Tắt các bộ phận truyền động.

    • Gài phanh tay (nếu được trang bị).

    • Tắt động cơ và rút chìa khóa.

    • Chờ cho tất cả chuyển động dừng lại.

Việc sử dụng hoặc bảo trì máy không đúng cách có thể dẫn đến thương tích. Để giảm nguy cơ thương tích, hãy tuân thủ hướng dẫn an toàn này và luôn chú ý đến ký hiệu cảnh báo an toànGraphic, cụ thể là Thận trọng, Cảnh báo hoặc Nguy hiểm — hướng dẫn an toàn cá nhân. Việc không tuân thủ hướng dẫn này có thể dẫn đến thương tích cá nhân hoặc tử vong.

An toàn Dao Xoắn

  • Dao xoắn sẽ là một chiếc máy hoàn chỉnh chỉ khi được lắp trên bộ kéo. Đọc kỹ Hướng dẫn Vận hành của bộ kéo để biết được hướng dẫn đầy đủ về cách sử dụng máy an toàn.

  • Dừng máy, rút chìa khóa (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi kiểm tra các bộ gá sau khi máy va chạm vào vật thể hoặc nếu có rung động bất thường trong máy. Thực hiện tất cả các sửa chữa cần thiết trước khi vận hành máy trở lại.

  • Giữ tất cả các bộ phận ở tình trạng hoạt động tốt và siết chặt tất cả các phần cứng. Hãy thay tất cả các nhãn mác bị mòn hoặc bị hỏng.

  • Chỉ sử dụng các phụ kiện, bộ gá và bộ phận thay thế đã được Toro phê duyệt.

An toàn Lưỡi cắt

Lưỡi cắt bị mòn hoặc bị hư hỏng có thể bị gãy và mảnh vụn của lưỡi cắt có thể văng về phía bạn hoặc những người xung quanh, dẫn đến thương tích cá nhân nghiêm trọng hoặc gây tử vong.

  • Kiểm tra lưỡi cắtlưỡi dao định kỳ xem có bị mòn hoặc hư hỏng không.

  • Cẩn thận khi kiểm tra các lưỡi cắtlưỡi dao. Bọc các lưỡi cắtlưỡi dao hoặc đeo găng tay, và thận trọng khi bảo dưỡng các lưỡi cắtlưỡi dao. Chỉ thay hoặc mài sắc các lưỡi cắt; tuyệt đối không nắn thẳng hoặc hàn lưỡi cắt.

  • Đối với các máy có nhiều lưỡi cắt, hãy cẩn thận khi xoay 1 lưỡi cắt vì động tác này có thể làm quay các lưỡi khác.

Đề can An toàn và Hướng dẫn

Graphic

Người vận hành có thể dễ dàng nhìn thấy các nhãn mác và hướng dẫn an toàn được đặt gần bất kỳ khu vực tiềm ẩn nguy hiểm nào. Hãy thay thế bất kỳ nhãn mác nào bị hỏng hoặc bị thiếu.
decal120-9570

120-9570

  1. Cảnh báo — tránh xa các bộ phận đang chuyển động, giữ tất cả bộ phận bảo vệ và tấm chắn ở đúng vị trí.
decal137-9706

137-9706

  1. Nguy cơ cắt tay hoặc cắt chân — tắt động cơ, rút chìa khóa hoặc ngắt kết nối bugi, chờ cho tất cả các bộ phận đang chuyển động dừng lại và đọc Hướng dẫn Vận hành trước khi tiến hành bảo trì.

Thiết lập

Lắp roller Phía trước

Dao xoắn được vận chuyển mà không có roller phía trước. Mua con lăn từ đại lý Toro được ủy quyền của bạn và lắp vào dao xoắn như sau:

  1. Tháo bu lông hình lưỡi cày, vòng đệm và đai ốc mặt bích đang siết chặt một trong các tay đòn độ cao cắt vào tấm bên của dao xoắn (Hình 3).

    g275540

    Hình 3

    1. Bu lông gia công cổ vuông
    2. Roller
    3. Tay đòn độ cao cắt
    4. Vít điều chỉnh
    5. Vòng đệm
    6. Đai ốc mặt bích
    7. Vít gắn roller
    8. Cụm dao xoắn

  2. Nới lỏng các vít gắn con lăn trong các tay đòn độ cao cắt.

  3. Trượt trục con lăn vào tay đòn độ cao cắt ở đầu đối diện của dao xoắn.

  4. Trượt tay đòn độ cao cắt lên trên trục con lăn.

  5. Cố định con lăn một cách lỏng lẻo vào dao xoắn bằng tay đòn độ cao cắt và các chốt hãm đã được tháo ra trước đó.

  6. Đặt roller vào tâm giữa các tay đòn độ cao cắt.

  7. Siết chặt các vít gắn con lăn.

  8. Căn chỉnh theo độ cao cắt mong muốn và siết chặt các chốt hãm gắn tay đòn độ cao cắt.

Lắp Dao xoắn vào Bộ Kéo

Lắp dao xoắn vào bộ kéo; tham khảo Hướng dẫn Vận hành bộ kéo của bạn để biết hướng dẫn lắp đặt.

Cân chỉnh Dao Xoắn

  1. Tiếp cận dao xoắn bằng cách hạ tay cầm bộ kéo xuống đất (Hình 4).

    g276933

    Hình 4

  2. Cân chỉnh dao bụng theo guồng xoắn; tham khảo Cân chỉnh Dao bụng theo Guồng xoắn.

  3. Điều chỉnh độ cao cắt; tham khảo Căn chỉnh Độ cao cắt.

  4. Điều chỉnh tấm chắn cỏ; tham khảo Căn chỉnh Tấm chắn Cỏ.

Tổng quan về Sản phẩm

Khả năng tương thích của bộ kéoNhững dao xoắn này gắn trên bộ kéo Greensmaster 1018, 1021 và 1026 có kích thước phù hợp.
Bề rộng cắtKiểu model số 04823 và 04824Kiểu model số 04832, 04833 và 04834Kiểu model số 04842 và 04843
46 cm (18 inch) 53 cm (21 inch)66 cm (26 inches)
Độ cao cắtĐiều chỉnh con lăn phía trước bằng 2 vít dọc và được giữ bằng 2 vít và đai ốc.
Phạm vi độ cao cắt1,5 đến 8 mm (0,062 đến 0,312 inch)6 đến 16 mm (0,250 đến 0,625 inch)13 đến 25,4 mm (0,5 đến 1,0 inch)
Đặt tang bộ kéo ở cài đặt phía trước.Đặt tang bộ kéo ở cài đặt phía sau.Đặt tang bộ kéo ở cài đặt phía sau và lắp 2 khung độ cao mặt cắt cao phía trước (Số bộ phận số 99-4286).
Vòng bi guồng xoắnCó 2 vòng bi tròn kín bằng thép không gỉ, có rãnh sâu.
Con lăn phía trướcCon lăn phía trước có đường kính 6,3 cm (2,5 inch) với nhiều cấu hình khác nhau do khách hàng lựa chọn.
Dao bụngMáy này được trang bị tiêu chuẩn với dao bụng EdgeMax Microcut. Có sẵn các loại dao bụng tùy chọn với nhiều loại cấu hình. Dao bụng được siết chặt vào thanh dưới gia công bằng gang đã gia công bằng 11 vít (Greensmaster 1018), 13 vít (Greensmaster 1021) hoặc 16 vít (Greensmaster 1026).
Điều chỉnh dao bụngCó điều chỉnh vít kép ở guồng xoắn với các bộ hãm tương ứng với chuyển động của dao bụng 0,018 mm (0,0007 inch) cho mỗi vị trí theo chỉ số.
Tấm chắn cỏTấm chắn giúp tăng cường xả cỏ khỏi guồng xoắn trong điều kiện ẩm ướt.
Đối trọngMột khối nặng bằng gang được gắn đối diện với đường truyền động để cân bằng dao xoắn.
Trọng lượng tịnhKiểu model số 04823 và 04824Kiểu model số 04832, 04833 và 04834Kiểu model số 04842 và 04843
04823: 23 kg (51 lb); 04824: 24 kg (54 lb)04832: 24 kg (52 lb); 04833: 25 kg (55 lb); 04834: 26 kg (58 lb)04842: 27 kg (59 lb); 04843: 29 kg (63 lb)
Tốc độ xénTham khảo Hướng dẫn Vận hành bộ kéo của bạn.

Bộ gá/Phụ kiện

Lựa chọn bộ gá và phụ kiện đã được Toro phê duyệt và có sẵn để sử dụng cho máy nhằm nâng cao và mở rộng năng suất của máy. Hãy liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc nhà phân phối Toro được ủy quyền của bạn hoặc truy cập www.Toro.com để biết danh sách tất cả các bộ gá và phụ kiện đã được phê duyệt.

Để đảm bảo hiệu suất tối ưu và tiếp tục được chứng nhận an toàn cho máy, chỉ sử dụng các bộ phận và phụ kiện thay thế chính hãng của Toro. Các phụ kiện và phụ tùng thay thế do các nhà sản xuất khác sản xuất có thể gây nguy hiểm và việc sử dụng chúng có thể làm mất hiệu lực bảo hành của sản phẩm.

Vận hành

Tham khảo Hướng dẫn Vận hành bộ kéo của bạn để biết cách thức vận hành chi tiết. Trước khi sử dụng dao xoắn mỗi ngày, hãy cân chỉnh dao bụng; tham khảo Căn chỉnh Dao bụng Hàng ngày. Kiểm tra chất lượng mặt cắt bằng cách cắt một đường cỏ thử nghiệm trước khi sử dụng dao xoắn trên mặt cỏ để đảm bảo mặt cắt hoàn thiện là chính xác.

Cân chỉnh Dao Xoắn

Căn chỉnh Tiếp xúc giữa Dao bụng và Guồng xoắn

Căn chỉnh Dao bụng Hàng ngày

Trước khi cắt cỏ mỗi ngày, hoặc khi cần thiết, hãy kiểm tra để đảm bảo dao bụng và guồng xoắn tiếp xúc phù hợp với nhau. Thực hiện quy trình này mặc dù chất lượng mặt cắt ở mức chấp nhận được.

Note: Quy trình này có thể được thực hiện với dao xoắn được lắp vào bộ kéo.

  1. Tắt động cơ của bộ kéo.

  2. Tiếp cận dao xoắn bằng cách hạ tay cầm bộ kéo xuống đất (Hình 5).

    g276933

    Hình 5

  3. Từ từ xoay guồng xoắn theo hướng ngược lại, nghe để kiểm tra tiếng tiếp xúc giữa guồng xoắn và dao bụng.

    • Nếu không có tiếp xúc rõ ràng, hãy điều chỉnh dao bụng như sau

      1. Xoay các vít căn chỉnh thanh dưới theo chiều kim đồng hồ (Hình 6), mỗi lần nhấn 1 cái, cho đến khi bạn cảm nhận và nghe thấy tiếng tiếp xúc nhẹ.

        Note: Các vít căn chỉnh thanh dưới có các bộ hãm tương ứng với chuyển động của dao bụng 0,018 mm cho mỗi vị trí được đánh chỉ số.

        g014595

        Hình 6

        1. Vít căn chỉnh thanh dưới

      2. Chèn một dải giấy hiệu suất cắt dài (Số Bộ phận Toro 125-5610) vào giữa guồng xoắn và dao bụng, vuông góc với dao bụng (Hình 8), sau đó từ từ xoay guồng xoắn về phía trước; nó sẽ cắt giấy; nếu không, hãy lặp lại các bước 1 và 2 cho đến khi thực hiện được.

    • Nếu thấy rõ tiếp xúc/lực cản quả mức của guồng xoắn, hãy mài bột đá, mài lại mặt trước của dao bụng hoặc mài dao xoắn nhằm đạt được các mép sắc cần thiết để cắt chính xác; tham khảo Hướng dẫn Sử dụng Mài sắc Guồng xoắn và Máy cắt cỏ Xoay của Toro, Mẫu số 09168SL.

    Important: Tiếp xúc nhẹ luôn là dạng tiếp xúc được ưu tiên mọi lúc. Nếu bạn không duy trì tiếp xúc với ánh sáng, các mép dao bụng/guồng xoắn sẽ không tự mài sắc phù hợp và các mép cắt sẽ bị cùn sau một thời gian hoạt động. Nếu bạn duy trì tiếp xúc quá nhiều, mài mòn dao bụng/guồng xoắn sẽ nhanh hơn, có thể dẫn đến mài mòn không đồng đều và chất lượng mặt cắt có thể giảm sút.

    Note: Khi các lưỡi cắt của guồng xoắn liên tục cà vào dao bụng, gờ sắc nhỏ sẽ xuất hiện trên bề mặt mép cắt phía trước dọc theo toàn bộ chiều dài của dao bụng. Thỉnh thoảng bạn hãy đưa giũa mài khắp mép trước để loại bỏ gờ sắc này để cải thiện khả năng cắt.Sau khi vận hành trong thời gian dài, sẽ có rãnh hình thành ở cả hai đầu của dao bụng. Hãy mài tròn vết khía hình chữ V này hoặc giũa ngang bằng với mép cắt của dao bụng để đảm bảo hoạt động trơn tru.

Cân chỉnh Dao bụng theo Guồng xoắn

Sử dụng quy trình này trong quá trình thiết lập dao xoắn ban đầu và sau khi mài, mài bột đá hoặc tháo rời guồng xoắn. Đây không phải là điều chỉnh hàng ngày.

Note: Quy trình này có thể được thực hiện với dao xoắn được lắp vào bộ kéo.

  1. Tắt động cơ của bộ kéo.

  2. Tiếp cận dao xoắn bằng cách hạ tay cầm bộ kéo xuống đất (Hình 7).

    g276933

    Hình 7

  3. Xoay guồng xoắn sao cho 1 trong các lưỡi dao xoay qua mép dao bụng giữa đầu vít thứ nhất và thứ hai của dao bụng nằm ở phía bên phải của dao xoắn.

  4. Đánh dấu nhận dạng trên lưỡi cắt ở điểm lưỡi cắt xoay qua mép dao bụng.

    Note: Điều này giúp cho việc căn chỉnh sau này trở nên dễ dàng hơn.

  5. Lắp miếng chêm 0,05 mm (Số Bộ phận Toro 140-5531) giữa lưỡi cắt và mép dao bụng tại điểm được đánh dấu trong bước 4.

  6. Xoay vít điều chỉnh thanh dưới bên phải (Hình 6) cho đến khi bạn cảm thấy có áp lực nhẹ lên miếng chêm khi trượt miếng chêm sang bên. Tháo miếng chêm.

  7. Đối với mặt bên trái của dao xoắn, từ từ xoay guồng xoắn sao cho lưỡi dao gần nhất xoay qua mép dao bụng giữa đầu vít thứ nhất và thứ hai.

  8. Lặp lại các bước từ 4 đến 6 cho mặt bên trái của dao xoắn và vít điều chỉnh thanh dưới bên trái.

  9. Lặp lại các bước 5 và 6 cho đến khi có áp lực nhẹ tại các điểm tiếp xúc ở cả mặt bên trái và bên phải của dao xoắn.

  10. Để có được tiếp xúc nhẹ giữa guồng xoắn và dao bụng, xoay từng vít điều chỉnh thanh dưới theo chiều kim đồng hồ 3 tiếng click.

    Note: Mỗi tiếng click vào vít điều chỉnh thanh dưới sẽ di chuyển dao bụng 0,018 mm (0,0007 inch). Không siết quá chặt các vít điều chỉnh.Xoay vít điều chỉnh theo chiều kim đồng hồ sẽ di chuyển mép dao bụng gần đến guồng xoắn hơn. Xoay vít điều chỉnh ngược chiều kim đồng hồ sẽ di chuyển mép dao bụng ra xa guồng xoắn.

  11. Chèn một dải giấy hiệu suất cắt dài (Số Bộ phận Toro 125-5610) vào giữa guồng xoắn và dao bụng, vuông góc với dao bụng (Hình 8), sau đó từ từ xoay guồng xoắn về phía trước; nó sẽ cắt giấy; nếu không, hãy xoay từng vít điều chỉnh thanh dưới theo chiều kim đồng hồ 1 tiếng click và lặp lại bước này cho đến khi nó cắt được giấy.

    g276305

    Hình 8

Note: Nếu thấy rõ tiếp xúc/lực cản quả mức của guồng xoắn, hãy mài bột đá, mài lại mặt trước của dao bụng hoặc mài dao xoắn nhằm đạt được các mép sắc cần thiết để cắt chính xác; tham khảo Hướng dẫn Sử dụng Mài sắc Guồng xoắn và Máy cắt cỏ Xoay của Toro, Mẫu số 09168SL.

Căn chỉnh Độ cao mặt cắt

Cài đặt độ cao cắt đến độ cao mong muốn bằng cách sử dụng thiết bị đo độ cao cắt và đảm bảo dao xoắn được trang bị dao bụng phù hợp nhất với độ cao cắt mong muốn của bạn; tham khảo Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.

Căn chỉnh Thiết bị đo Độ cao cắt

Trước khi điều chỉnh độ cao cắt, hãy cài đặt thiết bị đo độ cao cắt như sau:

  1. Nới lỏng đai ốc trên thanh đo và cài đặt vít điều chỉnh đến độ cao cắt mong muốn (Hình 9).

    Note: Khoảng cách giữa đáy của đầu vít và mặt của thanh là độ cao cắt.

    g000489

    Hình 9

    1. Thanh đo
    2. Vít căn chỉnh độ cao
    3. Đai ốc

  2. Siết chặt đai ốc.

Căn chỉnh Độ cao cắt

  1. Nới lỏng các êcu hãm đang siết chặt các tay đòn độ cao cắt vào các tấm bên của dao xoắn (Hình 10).

    g276359

    Hình 10

    1. Vít căn chỉnh
    2. Êcu hãm
    3. Tay đòn độ cao cắt

  2. Móc đầu vít của thiết bị đo độ cao cắt vào mặt bên phải mép cắt của dao bụng và dựa đầu sau của thanh lên tang kéo (Hình 11).

    g276932

    Hình 11

    1. Thanh đo
    2. Roller
    3. Dao bụng
    4. Tang kéo

  3. Xoay vít điều chỉnh cho đến khi con lăn tiếp xúc với mặt trước của thanh đo.

  4. Lặp lại các bước 2 và 3 cho mặt bên trái.

  5. Điều chỉnh cả hai đầu của roller cho đến khi toàn bộ roller song song với dao bụng.

    Important: Khi được cài đặt đúng cách, các con lăn và tang kéo sẽ tiếp xúc với thanh đo và vít sẽ được ôm khít vào dao bụng. Điều này đảm bảo độ cao cắt giống nhau ở cả hai đầu của dao bụng.

  6. Siết chặt các đai ốc để việc căn chỉnh đủ cố định nhằm loại bỏ dịch chuyển của vòng đệm.

  7. Xác minh cài đặt độ cao cắt là chính xác; lặp lại quy trình này nếu cần thiết.

  • Đối với độ cao cắt lớn hơn 8 mm (0,312 inch), hãy đặt tang bộ kéo ở vị trí CAO; tham khảo Hướng dẫn Vận hành máy của bạn.

  • Đối với độ cao cắt lớn hơn 16 mm (0,625 inch), hãy lắp bộ độ cao cắt cao. Liên hệ với nhà phân phối Toro được ủy quyền của bạn để mua bộ này.

Biểu đồ lựa chọn độ cao mặt cắt và dao bụng

Biểu đồ độ cao mặt cắt
Độ cao mặt cắt (mm)Độ cao mặt cắt (inch)Vị trí tangBàn chải chung
1,50,062FY
3,20,125FY
4,80,188FY
6,40,250F/RY
9,50,312F/RY
9,50,375RY
12,70,500RY
15,90,625RN
19,10,750R*N
22,20,875R*N
25,41,000R*N
28,61,125R*N
30,21,188R*N
F: Vị trí tang tiến; khuyến nghị cho greens.R: Vị trí tang lùi; khuyến nghị cho tee.* Cần 2 khung độ cao mặt cắt cao (Số bộ phận số 99-4286).

Hãy sử dụng biểu đồ sau để xác định loại dao bụng phù hợp nhất với độ cao cắt mong muốn.

Biểu đồ lựa chọn dao bụng/độ cao mặt cắt
Dao bụngSố bộ phận GR 18”Số bộ phận GR 21”Số bộ phận GR 26”Độ cao CắtGóc mài trên cùng
EdgeMax Micro-cut (04824, 04832, 04833, 04834 tiêu chuẩn)117-1530115-1880139-43241,5 đến 4,7 mm3°
Micro-cut (Tùy chọn)98-726193-4362112-92751,5 đến 4,7 mm3°
Micro-cut mở rộng (Tùy chọn)110-2300108-4303-1,5 đến 4,7 mm7°
EdgeMax Micro-cut ngắn (Tùy chọn)139-4318139-4320139-43221,5 đến 4,7 mm3°
EdgeMax Tournament (04842, 04843 tiêu chuẩn)115-1532115-1881117-15483,1 đến 12,7 mm3°
Tournament (Tùy chọn)98-726093-426394-58853,1 đến 12,7 mm3°
Tournament mở rộng (Tùy chọn)-108-4302-3,1 đến 12,7 mm7°
EdgeMax Tournament ngắn (Tùy chọn)139-4319139-4321139-43233,1 đến 12,7 mm3°
Cắt thấp (Tùy chọn)110-230193-432193-90154,7 đến 25,4 mm3°
Cắt cao (Tùy chọn)-94-6392104-26467,9 đến 25,4 mm3°
EdgeMax Fairway (tùy chọn)-137-6092-9,5 đến 25,4 mm10°
Đường fairway (Tùy chọn)-137-6097107-81819,5 đến 25,4 mm10°

Note: Sử dụng dao bụng mở rộng hoặc ngắn để cắt ít mạnh hơn hoặc mạnh hơn.

Bảo trì

Note: Xác định các mặt bên trái và bên phải của máy từ vị trí vận hành bình thường.

Kiểm tra Điểm Tra dầu mỡ Trục truyền động Guồng xoắn

Khoảng thời gian Dịch vụ Bảo trìQuy trình Bảo trì
Hàng năm
  • Kiểm tra điểm tra dầu mỡ trục truyền động guồng xoắn.
    		•

    1. Tháo phụ kiện đang siết chặt cụm truyền động guồng xoắn vào tấm bên (Hình 12).

      g284793

      Hình 12

      1. Vít đầu lỗ vặn
      2. Vòng chêm
      3. Vòng đệm
      4. Vòng đệm lò xo
      5. Đai ốc

    2. Tháo cụm truyền động guồng xoắn, vòng đệm phẳng, vòng đệm lò xo và vòng chêm ra khỏi tấm bên (Hình 12).

    3. Kiểm tra mặt trong trục truyền động guồng xoắn (Hình 13) xem có dính dầu mỡ còn lại không.

      Nếu bạn không thấy đủ lượng dầu mỡ, hãy tra thêm dầu mỡ vào trục then đực và cái.

      g276424

      Hình 13

      1. Trục truyền động guồng xoắn

    4. Sử dụng các vít, vòng đệm và vòng chêm đã tháo trước đó của đầu ổ cắm để siết chặt cụm truyền động guồng xoắn vào tấm bên.

    5. Lắp dao xoắn vào bộ kéo; tham khảo Hướng dẫn Vận hành bộ kéo của bạn.

    Bảo dưỡng Thanh dưới

    Chỉ có thợ cơ khí được đào tạo bài bản mới được bảo dưỡng thanh dưới và dao bụng để tránh làm hỏng guồng xoắn, thanh dưới hoặc dao bụng. Tốt nhất là mang dao xoắn đến nhà phân phối Toro được ủy quyền của bạn để bảo dưỡng. Tham khảo Hướng dẫn Bảo dưỡng cho bộ kéo của bạn để biết cách thực hiện đầy đủ, các dụng cụ đặc biệt và sơ đồ bảo dưỡng dao bụng. Nếu bạn cần tự tháo hoặc lắp ráp thanh dưới, hãy xem hướng dẫn được cung cấp dưới đây, theo các thông số kỹ thuật để bảo dưỡng dao bụng.

    Important: Luôn tuân thủ quy trình về dao bụng được trình bày chi tiết trong Hướng dẫn Bảo dưỡng khi bảo dưỡng dao bụng. Không lắp đặt và mài dao bụng đúng cách có thể dẫn đến hỏng guồng xoắn, thanh dưới hoặc dao bụng.

    Tháo Thanh dưới

    1. Xoay vít điều chỉnh thanh dưới ngược chiều kim đồng hồ để lùi dao bụng ra khỏi guồng xoắn (Hình 14).

      g014641

      Hình 14

      1. Vít căn chỉnh thanh dưới
      2. Đai ốc căng lò xo
      3. Thanh dưới
      4. Vòng đệm

    2. Rút đai ốc căng lò xo ra, cho đến khi vòng đệm không còn căng so với thanh dưới (Hình 14).

    3. Trên mỗi mặt bên của máy, nới lỏng êcu hãm được minh họa trong Hình 15.

      g276147

      Hình 15

      1. Bu lông của thanh dưới
      2. Đai ốc
      3. Vòng đệm bằng thép
      4. Vòng đệm bằng nhựa
      5. Thanh dưới

    4. Tháo từng bu lông của thanh dưới, cho phép thanh dưới được kéo xuống và tháo ra khỏi dao xoắn (Hình 15).

      Cho phép 2 vòng đệm bằng thép và 1 vòng đệm bằng nhựa trên mỗi đầu của thanh dưới (Hình 15).

    Lắp Thanh dưới

    1. Lắp thanh dưới, định vị các tai gắn giữa vòng đệm và vít căn chỉnh thanh dưới (Hình 14).

      Important: Căn giữa bộ điều chỉnh DPA vào tai thanh dưới như được minh họa trong Hình 16.Nếu bộ điều chỉnh DPA được lắp vào tai thanh dưới, điều này có thể ảnh hưởng tiêu cực đến tiếp xúc giữa dao bụng và guồng xoắn.

      g512172

      Hình 16

      1. Tai thanh dưới
      2. Bộ điều chỉnh DPA

    2. Siết chặt thanh dưới vào mỗi tấm bên bằng các bu lông của thanh dưới (đai ốc trên bu lông) và 3 vòng đệm (tổng cộng 6 cái).

    3. Đặt một vòng đệm bằng nylon trên mỗi bên của vấu lồi tấm bên. Đặt một vòng đệm bằng thép bên ngoài mỗi vòng đệm bằng nylon (Hình 17).

    4. Xoay mô-men xoắn của bu lông thanh dưới từ 27 đến 36 N∙m.

    5. Siết chặt các êcu hãm cho đến khi không còn khe hở hướng trục ở vòng đệm bằng thép, nhưng bạn có thể xoay các êcu hãm bằng tay. Vòng đệm ở mặt trong có thể có khe hở.

      Important: Đừng siết quá chặt các êcu hãm, nếu không, chúng sẽ làm lệch tấm bên.

    6. Siết chặt đai ốc căng lò xo cho đến khi lò xo bị nén, sau đó lùi lại 1/2 vòng (Hình 17).

      g016470

      Hình 17

      1. Đai ốc căng lò xo
      2. Lò xo

    7. Cân chỉnh dao bụng theo guồng xoắn; tham khảo Cân chỉnh Dao bụng theo Guồng xoắn.

    Điều chỉnh Tốc độ Xén

    Tốc độ xén được xác định theo cài đặt máy sau đây:

    • Tốc độ Guồng xoắn: Tốc độ guồng xoắn có thể được điều chỉnh theo cài đặt cao hoặc thấp; tham khảo Hướng dẫn Vận hành bộ kéo của bạn.

    • Vị trí ròng rọc truyền động guồng xoắn: Các ròng rọc truyền động guồng xoắn (22 răng và 24 răng) có thể được cài đặt ở 2 vị trí:

      • Vị TRí : “A” trong Hình 18

      • Vị TRí : “B” trong Hình 18

      Note: Vị trí ròng rọc được nhà máy cài đặt ở vị trí THấP.

      g275969

      Hình 18

      1. Ròng rọc (24 răng)
      2. Ròng rọc (22 răng)

    Để điều chỉnh vị trí của ròng rọc, hãy tham khảo các bước sau:

    1. Tháo vỏ dây đai để lộ dây đai (Hình 19).

      g275967

      Hình 19

      1. Vỏ cụm truyền động guồng xoắn
      2. Độ căng
      3. Lục giác bên trong tay đòn cần căng
      4. Tay đòn cần căng
      5. Bu lông tay đòn cần căng
      6. Vỏ dây đai
      7. Vít đầu lỗ vặn

    2. Nới lỏng bu lông tay đòn cần căng và xoay tay đòn cần căng (Hình 19) để giải phóng sức căng trên dây đai.

    3. Tháo dây đai (Hình 19).

    4. Nới lỏng đai ốc trên mỗi ròng rọc, tháo ròng rọc và sử dụng đai ốc để lắp các ròng rọc theo cấu hình mong muốn của bạn.

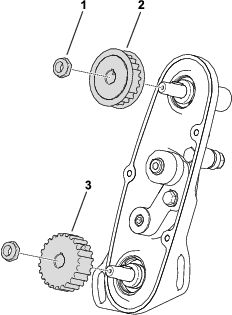

      g275965

      Hình 20

      1. Đai ốc
      2. Ròng rọc (22 răng)
      3. Ròng rọc (24 răng)

    5. Tạo mô-men xoắn cho đai ốc ròng rọc từ 37 đến 45 N∙m (27 đến 33 ft-lb)

    6. Lắp dây đai và căng dây đai bằng cách tác dụng từ 6 đến 7 N∙m (55 đến 60 in-lb) vào lục giác bên trong tay đòn cần căng được minh họa trong Hình 19.

    7. Siết chặt bu lông tay đòn cần căng và lắp vỏ dây đai.

    Căn chỉnh Tấm chắn Cỏ

    Điều chỉnh tấm chắn cỏ để đảm bảo cỏ xén được xả sạch khỏi khu vực guồng xoắn, thực hiện như sau:

    Note: Tấm chắn có thể căn chỉnh để cân bằng với thay đổi điều kiện sân cỏ. Căn chỉnh tấm chắn đến gần guồng xoắn hơn khi sân cỏ cực kỳ khô. Ngược lại, căn chỉnh tấm chắn ở xa guồng xoắn hơn khi điều kiện sân cỏ ẩm ướt. Tấm chắn phải song song với guồng xoắn để đảm bảo hiệu suất tối ưu. Điều chỉnh sau khi guồng xoắn được mài trên máy mài guồng xoắn.

    1. Nới lỏng các vít siết chặt tấm chắn cỏ (Hình 21) vào dao xoắn.

      g275291

      Hình 21

      1. Tấm chắn cỏ
      2. Bu lông (2)
      3. Tấm bên
      4. Thanh đỡ

    2. Chèn thiết bị đo khe hở 1,5 mm (0,060 inch) giữa mặt trên của guồng xoắn và tấm chắn, rồi siết chặt vít.

      Important: Đảm bảo tấm chắn và guồng xoắn cách xa nhau đồng đều trên toàn bộ guồng xoắn.

      Note: Căn chỉnh khe hở theo điều kiện sân cỏ khi cần thiết.

    Thông số kỹ thuật của Dao bụng

    Lắp đặt Dao bụng

    1. Loại bỏ rỉ, cáu cặn và ăn mòn khỏi bề mặt thanh dưới và bôi một lớp dầu mỏng lên bề mặt thanh dưới.

    2. Làm sạch các ren vít.

    3. Bôi hợp chất chống kẹt vào các vít và lắp dao bụng vào thanh dưới.

      g255045

      Hình 22

      1. Thanh dưới
      2. Dao bụng
      3. Vít

    4. Xoay mô-men xoắn của 2 vít ngoài đến 1 N∙m.

    5. Làm việc từ tâm của dao bụng, tạo mô-men xoắn cho vít từ 23 đến 28 N∙m (200 đến 250 in-lb).

      g255046

      Hình 23

      1. Công cụ vặn vít dao bụng
      2. Lắp đặt và xoay mô-men xoắn trước tiên đến 1 N∙m.
      3. Xoay mô-men xoắn từ 23 đến 28 N∙m.

    6. Mài dao bụng.

    Thông số kỹ thuật Mài Dao bụng

    g032182

    Hình 24

    1. Góc khe hở
    2. Mặt trên cùng
    3. Loại bỏ đường gờ
    4. Mặt trước
    5. Góc trước
    Góc khe hở (trên cùng) của dao bụngXem Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.
    Phạm vi góc trước13° đến 17°
    Góc trước của dao bụng Fairway10°

    Kiểm tra Góc Mài Trên cùng

    Góc mà bạn sử dụng để mài dao bụng của mình rất quan trọng.

    Sử dụng bộ chỉ báo góc (Số Bộ phận Toro 131-6828) và giá gắn bộ chỉ báo góc (Số Bộ phận Toro 131-6829) để kiểm tra góc mà máy mài của bạn tạo ra, sau đó chỉnh sửa bất kỳ chi tiết không chính xác nào của máy mài.

    1. Đặt bộ chỉ báo góc ở mặt dưới cùng của dao bụng như được minh họa trong Hình 25.

      g034113

      Hình 25

      1. Dao bụng (dọc)
      2. Bộ chỉ báo góc

    2. Nhấn nút Alt 0 trên bộ chỉ báo góc.

    3. Đặt giá gắn bộ chỉ báo góc lên mép của dao bụng sao cho mép của nam châm tiếp xúc với mép của dao bụng (Hình 26).

      Note: Màn hình kỹ thuật số phải được nhìn thấy từ cùng một phía trong bước này giống như ở bước 1.

      g034114

      Hình 26

      1. Giá gắn bộ chỉ báo góc
      2. Mép của nam châm tiếp xúc với mép của dao bụng
      3. Dao bụng
      4. Bộ chỉ báo góc

    4. Đặt bộ chỉ báo góc trên giá gắn như được minh họa trong Hình 26.

      Note: Đây là góc mà máy mài của bạn tạo ra, và phải nằm trong phạm vi 2 độ so với góc mài trên cùng được khuyến nghị.

    Thông số kỹ thuật của Guồng xoắn

    Chuẩn bị Guồng xoắn để Mài

    1. Đảm bảo tất cả các bộ phận của dao xoắn ở tình trạng tốt và khắc phục mọi vấn đề trước khi mài.

    2. Làm theo hướng dẫn của nhà sản xuất máy mài guồng xoắn để mài guồng xoắn cắt theo các thông số kỹ thuật sau.

      Thông số kỹ thuật Mài Guồng xoắn
      Đường kính Guồng xoắn Mới128,5 mm
      Giới hạn Dịch vụ Đường kính Guồng xoắn114,3 mm
      Góc Khe hở Lưỡi cắt30° ± 5°
      Bề rộng Tiếp xúc với Đất của Lưỡi cắtPhạm vi0,8 đến 1,2 mm (0,03 đến 0,05 inches)
      Giới hạn Dịch vụ Côn Đường kính Guồng xoắn0,25 mm

    Mài hớt lưng Guồng xoắn

    Guồng xoắn mới có bề rộng tiếp xúc từ 1,3 đến 1,5 mm và bộ phận mài hớt lưng 30°.

    Khi bề rộng tiếp xúc của đất lớn hơn 3 mm, hãy thực hiện như sau:

    1. Áp dụng mài hớt lưng 30° trên tất cả các lưỡi cắt của guồng xoắn cho đến khi bề rộng tiếp xúc với đất rộng 0,8 mm(Hình 27).

      g028800

      Hình 27

      1. 30°
      2. 0,8 mm (0,03 inch)

    2. Mài quanh trụ tròn đối với guồng xoắn để đạt được độ chạy lệch tâm của guồng xoắn < 0,025 mm.

      Note: Điều này làm cho bề rộng tiếp xúc của đất tăng lên một chút.

    3. Điều chỉnh dao xoắn; tham khảo Hướng dẫn Vận hành dao xoắn của bạn.

    Note: Để kéo dài thời hạn sử dụng độ sắc bén của mép guồng xoắn và dao bụng - sau khi mài guồng xoắn và/hoặc dao bụng - hãy kiểm tra lại tiếp xúc của guồng xoắn với dao bụng sau khi cắt 2 mặt cỏ, vì mọi đường gờ sẽ bị loại bỏ. Các đường gờ có thể tạo ra khoảng sáng không phù hợp từ guồng xoắn đến dao bụng, có thể làm tăng tốc độ mài mòn.

    Mài bột đá Dao Xoắn

    Để mài rà ngược dao xoắn, hãy sử dụng Bộ Tiếp cận Mài rà ngược (Kiểu model số 139 139-4342) hoặc Bộ Mài rà ngược (Kiểu model số 04800); tham khảo hướng dẫn vận hành trong Hướng dẫn Lắp đặt. Liên hệ với nhà phân phối Toro được ủy quyền của bạn để mua một trong những bộ này.
