Μονάδα κοπής με 8, 11 και 14 λεπίδες, 18, 21 και 26 ιντσών

υτό το προϊόν είναι ικανό να ακρωτηριάσει άκρα. Να ακολουθείτε πάντοτε όλες τις οδηγίες ασφαλείας για να αποφύγετε σοβαρό τραυματισμό.

• Διαβάστε και κατανοήστε το περιεχόμενο του παρόντος Εγχειριδίου Χειριστή πριν θέσετε το μηχάνημα σε λειτουργία.

• Ο χειρισμός του μηχανήματος απαιτεί την πλήρη προσοχή σας. Μην ασχολείστε με δραστηριότητες που σας αποσπούν την προσοχή, καθώς αυτό θα μπορούσε να οδηγήσει σε τραυματισμό ή υλικές βλάβες.

• Μην πλησιάζετε τα χέρια ή τα πόδια σας κοντά στα κινούμενα μέρη του μηχανήματος.

• Μη θέτετε το μηχάνημα σε λειτουργία αν όλα τα προστατευτικά καλύμματα και οι άλλες προστατευτικές διατάξεις ασφαλείας δεν είναι στη θέση τους ή δεν λειτουργούν σωστά.

• Μείνετε μακριά από τα ανοίγματα απόρριψης.

• Κρατήστε τους διερχομένους και τα παιδιά μακριά από τον χώρο λειτουργίας του μηχανήματος. Μην επιτρέπετε ποτέ τον χειρισμό του μηχανήματος από παιδιά.

• Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:

  • Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.

  • Χαμηλώστε τη/τις μονάδα/-ες κοπής.

  • πενεργοποιήστε τα συστήματα μετάδοσης κίνησης.

  • άλτε χειρόφρενο (αν διατίθεται).

  • Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

  • Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.

Η ακατάλληλη χρήση ή συντήρηση του μηχανήματος μπορεί να οδηγήσει σε τραυματισμό. Για να μειώσετε τις πιθανότητες τραυματισμού, ακολουθείτε τις παρούσες οδηγίες για την ασφάλεια και δίνετε πάντα προσοχή στο προειδοποιητικό σύμβολο, το οποίο συνοδεύει οδηγίες για την προσωπική ασφάλεια με τις ενδείξεις Προσοχή, Προειδοποίηση ή Κίνδυνος. Η μη συμμόρφωση με αυτές τις οδηγίες μπορεί να προκαλέσει σωματικές βλάβες ή θάνατο.

• Η μονάδα κοπής αποτελεί ολοκληρωμένο μηχάνημα μόνο όταν συνδεθεί σε ελκυστήρα. Για πλήρεις οδηγίες σχετικά με την ασφαλή χρήση του μηχανήματος, διαβάστε προσεκτικά το Εγχειρίδιο Χειριστή του χλοοκοπτικού οχήματος.

• ν κτυπήσετε κάποιο αντικείμενο ή αν το μηχάνημα παρουσιάζει μη φυσιολογικούς κραδασμούς, ακινητοποιήστε το μηχάνημα, αφαιρέστε το κλειδί (αν διατίθεται) και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη προτού ελέγξετε το παρελκόμενο. Εκτελέστε όλες τις απαιτούμενες επισκευές πριν το θέσετε ξανά σε λειτουργία.

• Διατηρείτε όλα τα μέρη σε καλή κατάσταση λειτουργίας και όλα τα εξαρτήματα καλά στερεωμένα. ντικαταστήστε τις φθαρμένες ή κατεστραμμένες ετικέτες.

• Χρησιμοποιείτε μόνο εξαρτήματα, παρελκόμενα και ανταλλακτικά εγκεκριμένα από την Toro.

Εάν η λεπίδα έχει υποστεί φθορά ή ζημιά, μπορεί να σπάσει και κάποιο τμήμα της να εκτοξευτεί προς το μέρος σας ή προς το μέρος διερχομένων ατόμων, με αποτέλεσμα την επέλευση σοβαρού τραυματισμού ή θανάτου.

• Επιθεωρείτε τακτικά τη λεπίδα για ενδείξεις φθοράς ή ζημίας.

• Να είστε προσεκτικοί κατά τον έλεγχο των λεπίδων. Τυλίξτε τις λεπίδες ή φοράτε γάντια, και δείξτε προσοχή κατά το σέρβις των λεπίδων. Πραγματοποιείτε μόνο αντικατάσταση ή ακόνισμα των λεπίδων· ποτέ μην πραγματοποιείτε ίσιωμα ή συγκόλληση.

• Σε μηχανήματα με πολλαπλές λεπίδες, δείξτε προσοχή, καθώς αν περιστρέψετε 1 λεπίδα μπορεί να αρχίσουν να περιστρέφονται κι άλλες λεπίδες.

Κατά την παράδοση, στη μονάδα κοπής δεν είναι εγκατεστημένος ο εμπρός κύλινδρος. Προμηθευτείτε έναν κύλινδρο από τον εξουσιοδοτημένο αντιπρόσωπο της Toro και εγκαταστήστε τον στη μονάδα κοπής, ως εξής:

1. φαιρέστε την επίπεδη καρόβιδα, τη ροδέλα και το φλαντζωτό παξιμάδι που στερεώνουν έναν από τους βραχίονες ρύθμισης ύψους κοπής στην πλευρική πλάκα της μονάδας κοπής (Σχήμα 3).



   Σχήμα 3

   1. Επίπεδη καρόβιδα
   2. Κύλινδρος
   3. ραχίονας ύψους κοπής
   4. ίδα ρύθμισης
   5. Ροδέλα
   6. Φλαντζωτό παξιμάδι
   7. ίδα στερέωσης κυλίνδρου
   8. Συγκρότημα μονάδας κοπής

2. Ξεσφίξτε τις βίδες στερέωσης του κυλίνδρου που υπάρχουν στους βραχίονες ρύθμισης ύψους κοπής.

3. Σύρετε τον άξονα του κυλίνδρου μέσα στον βραχίονα ρύθμισης ύψους κοπής από το απέναντι άκρο της μονάδας κοπής.

4. Σύρετε τον βραχίονα ρύθμισης ύψους κοπής πάνω στον άξονα του κυλίνδρου.

5. Στερεώστε χαλαρά τον κύλινδρο στη μονάδα κοπής, χρησιμοποιώντας τον βραχίονα ρύθμισης ύψους κοπής και τα συνδετικά εξαρτήματα που αφαιρέσατε προηγουμένως.

6. Κεντράρετε τον κύλινδρο ανάμεσα στους βραχίονες ρύθμισης ύψους κοπής.

7. Σφίξτε τις βίδες στερέωσης του κυλίνδρου

8. Ρυθμίστε στο ύψος κοπής που θέλετε και σφίξτε τα συνδετικά εξαρτήματα στερέωσης του βραχίονα ρύθμισης ύψους κοπής.

Εγκαταστήστε τη μονάδα κοπής στον ελκυστήρα· ανατρέξτε στο Εγχειρίδιο Χειριστή του ελκυστήρα για οδηγίες.

1. ποκτήστε πρόσβαση στη μονάδα κοπής χαμηλώνοντας τη λαβή του χλοοκοπτικού οχήματος έως το έδαφος (Σχήμα 4).



   Σχήμα 4

2. Ρυθμίστε το μαχαίρι κλίνης στον κύλινδρο κοπής· ανατρέξτε στην ενότητα Ρύθμιση του μαχαιριού κλίνης στον κύλινδρο κοπής.

3. Ρυθμίστε το ύψος κοπής· ανατρέξτε στην ενότητα Ρύθμιση ύψους κοπής.

4. Ρυθμίστε το προστατευτικό κάλυμμα γρασιδιού· ανατρέξτε στην ενότητα Ρύθμιση του προστατευτικού καλύμματος γρασιδιού.

Για τη βελτίωση και διεύρυνση των δυνατοτήτων του μηχανήματός σας διατίθενται επιλεγμένα παρελκόμενα και εξαρτήματα που είναι εγκεκριμένα από την Toro. Για τον πλήρη κατάλογο όλων των εγκεκριμένων παρελκομένων και εξαρτημάτων, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή εξουσιοδοτημένο διανομέα της Toro ή επισκεφτείτε τη διεύθυνση www.Toro.com.

Για να εξασφαλίσετε τις μέγιστες δυνατές επιδόσεις και τη συνεχή πιστοποίηση ασφαλείας του μηχανήματος, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα Toro. Τα ανταλλακτικά και τα εξαρτήματα άλλων κατασκευαστών ενδέχεται να αποβούν επικίνδυνα και η χρήση τους να ακυρώσει την εγγύηση του προϊόντος σας.

Ρυθμίστε το ύψος κοπής που επιθυμείτε χρησιμοποιώντας την ένδειξη ύψους κοπής και βεβαιωθείτε ότι στην μονάδα κοπής έχει εγκατασταθεί το μαχαίρι κλίνης που είναι το καταλληλότερο για αυτό το ύψος κοπής· ανατρέξτε στην ενότητα Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης.

Χρησιμοποιήστε τον ακόλουθο πίνακα για να προσδιορίσετε ποιο μαχαίρι κλίνης είναι το πλέον κατάλληλο ανάλογα με το επιθυμητό ύψος κοπής.

Note: Για λιγότερο ή περισσότερο ισχυρή κοπή, χρησιμοποιήστε τα μακριά (Extended) ή τα κοντά (Short) μαχαίρια κλίνης.

1. φαιρέστε στα συνδετικά εξαρτήματα που στερεώνουν το συγκρότημα κίνησης του κυλίνδρου κοπής στην πλευρική πλάκα (Σχήμα 12).



   Σχήμα 12

   1. ίδα άλλεν
   2. ποστάτης
   3. Ροδέλα
   4. Ροδέλα ασφαλείας
   5. Παξιμάδι

2. φαιρέστε το συγκρότημα κίνησης του κυλίνδρου κοπής, τις επίπεδες ροδέλες, τις ροδέλες ασφαλείας και τους αποστάτες από την πλευρική πλάκα (Σχήμα 12).

3. Ελέγξτε το εσωτερικό του άξονα κίνησης του κυλίνδρου κοπής (Σχήμα 13) για την ύπαρξη γράσου.

   Εάν η ποσότητα του γράσου δεν είναι επαρκής, τότε προσθέστε γράσο στο αρσενικό και θηλυκό πολύσφηνο του άξονα.



   Σχήμα 13

   1. Άξονας κίνησης κυλίνδρου κοπής

4. Χρησιμοποιήστε τις βίδες άλλεν, τις ροδέλες και τους αποστάτες που αφαιρέσατε προηγουμένως για να στερεώσετε το συγκρότημα κίνησης του κυλίνδρου κοπής στην πλευρική πλάκα.

5. Εγκαταστήστε τη μονάδα κοπής στον ελκυστήρα· ανατρέξτε στο Εγχειρίδιο Χειριστή του ελκυστήρα.

Για να αποφύγετε την πρόκληση βλάβης στον κύλινδρο κοπής, την μπάρα κλίνης και το μαχαίρι κλίνης, μόνο κατάλληλα εκπαιδευμένοι τεχνικοί πρέπει να κάνουν σέρβις στην μπάρα και το μαχαίρι κλίνης. Η ιδανική λύση για το σέρβις της μονάδας κοπής είναι να την μεταφέρετε σε έναν εξουσιοδοτημένο διανομέα Toro. νατρέξτε στο Εγχειρίδιο σέρβις του ελκυστήρα σας για πλήρεις οδηγίες, ειδικά εργαλεία και διαγράμματα που χρειάζονται για το σέρβις του μαχαιριού κλίνης. Παρακάτω δίνονται οδηγίες, αν ποτέ χρειαστεί να αφαιρέσετε ή να συναρμολογήσετε μόνοι σας τη μπάρα κλίνης, καθώς και οι προδιαγραφές για το σέρβις του μαχαιριού κλίνης.

Important: Όταν κάνετε σέρβις στο μαχαίρι κλίνης να ακολουθείτε πάντα τις διαδικασίες που αναφέρονται στο Εγχειρίδιο σέρβις. Η λανθασμένη εγκατάσταση και ακόνισμα του μαχαιριού κλίνης μπορεί να οδηγήσει σε βλάβη του κυλίνδρου κοπής, της μπάρας κλίνης ή του μαχαιριού κλίνης.

Ο ρυθμός κοπής καθορίζεται από τις εξής ρυθμίσεις του μηχανήματος:

• Ταχύτητα κυλίνδρου κοπής: Μπορείτε να επιλέξετε υψηλή ή χαμηλή ταχύτητα κυλίνδρου κοπής· ανατρέξτε στο Εγχειρίδιο Χειριστή του ελκυστήρα σας.

• Θέση τροχαλίας κίνησης κυλίνδρου κοπής: Οι τροχαλίες κίνησης του κυλίνδρου κοπής (με 22 και 24 δόντια) ρυθμίζονται σε 2 θέσεις:

  • θέση: «A» στο Σχήμα 18

  • θέση: «B» στο Σχήμα 18

  Note: πό το εργοστάσιο η τροχαλία είναι ρυθμισμένη στη Χαμηλή θέση.



  Σχήμα 18

  1. Τροχαλία (24 δόντια)
  2. Τροχαλία (22 δόντια)

Για να ρυθμίσετε τη θέση των τροχαλιών, ακολουθήστε τα παρακάτω βήματα:

1. φαιρέστε το κάλυμμα του ιμάντα για να εμφανιστεί ο ιμάντας (Σχήμα 19).



   Σχήμα 19

   1. Περίβλημα συγκροτήματος κίνησης του κυλίνδρου κοπής
   2. Ιμάντας
   3. Εσωτερικό εξάγωνο βραχίονα ελεύθερης τροχαλίας
   4. ραχίονας ελεύθερης τροχαλίας
   5. Μπουλόνι βραχίονα ελεύθερης τροχαλίας
   6. Κάλυμμα του ιμάντα
   7. ίδα άλλεν

2. Ξεσφίξτε το μπουλόνι του βραχίονα της ελεύθερης τροχαλίας και περιστρέψτε τον (Σχήμα 19) για να χαλαρώσετε τον ιμάντα.

3. φαιρέστε τον ιμάντα (Σχήμα 19).

4. Ξεσφίξτε το παξιμάδι κάθε τροχαλίας, αφαιρέστε τες και χρησιμοποιήστε τα παξιμάδια για να τις τοποθετήσετε με τη διαμόρφωση που θέλετε.

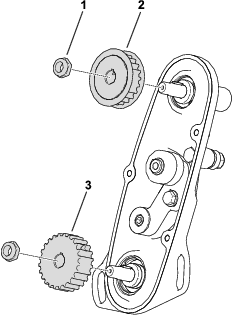

   Σχήμα 20

   1. Παξιμάδι
   2. Τροχαλία (22 δόντια)
   3. Τροχαλία (24 δόντια)

5. Σφίξτε τα παξιμάδια των τροχαλιών με ροπή 37 έως 45 N∙m.

6. Εγκαταστήστε τον ιμάντα και τεντώστε τον εφαρμόζοντας ροπή 6 έως 7 N∙m στο εσωτερικό εξάγωνο του βραχίονα της ελεύθερης τροχαλίας που φαίνεται στο Σχήμα 19.

7. Σφίξτε το μπουλόνι του βραχίονα της ελεύθερης τροχαλίας και τοποθετήστε το κάλυμμα του ιμάντα.

Ρυθμίστε το προστατευτικό κάλυμμα γρασιδιού έτσι ώστε να εξασφαλίσετε την απόρριψη του κομμένου γρασιδιού μακριά από την περιοχή του κυλίνδρου κοπής, ως εξής:

Note: Το προστατευτικό κάλυμμα ρυθμίζεται για να αντισταθμίζει τυχόν αλλαγές στις συνθήκες του χλοοτάπητα. Εάν το γρασίδι είναι στεγνό, τότε μετακινήστε το προστατευτικό κάλυμμα πιο κοντά στον κύλινδρο κοπής. ντίστοιχα, εάν το γρασίδι είναι υγρό μετακινήστε το προστατευτικό κάλυμμα πιο μακριά από τον κύλινδρο κοπής. Για να εξασφαλίσετε τη βέλτιστη απόδοση, το προστατευτικό κάλυμμα πρέπει να είναι παράλληλο με τον κύλινδρο κοπής. Ρυθμίστε το αφού ακονίσετε τον κύλινδρο κοπής με το αντίστοιχο εργαλείο.

1. Ξεσφίξτε τις βίδες που συγκρατούν το προστατευτικό κάλυμμα γρασιδιού (Σχήμα 21) στη μονάδα κοπής.



   Σχήμα 21

   1. Προστατευτικό κάλυμμα γρασιδιού
   2. Μπουλόνι (2)
   3. Πλευρική πλάκα
   4. Ράβδος στήριξης

2. Τοποθετήστε μια λεπίδα φίλερ πάχους 1,5 mm (0,060") μεταξύ της άνω πλευράς του κυλίνδρου κοπής και του προστατευτικού καλύμματος και έπειτα σφίξτε τις βίδες.

   Important: εβαιωθείτε ότι το προστατευτικό κάλυμμα και ο κύλινδρος κοπής απέχουν ομοιόμορφα σε όλο το μήκος του κυλίνδρου κοπής.

   Note: Ρυθμίστε το κενό με τον κατάλληλο τρόπο για τις συνθήκες του χλοοτάπητά σας.

Για ανάστροφη κίνηση της μονάδας κοπής, χρησιμοποιήστε το Κιτ πρόσβασης ανάστροφης κίνησης (κωδ. μοντέλου 139-4342) ή το Κιτ ανάστροφης κίνησης (κωδ. μοντέλου 04800)· ανατρέξτε στις οδηγίες χειρισμού που υπάρχουν στις Οδηγίες εγκατάστασης του κιτ. Για να προμηθευτείτε κάποιο από τα συγκεκριμένα κιτ επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Toro.
