eProstripe® 560 60 V Mäher

Dieses Sicherheitswarnsymbol (Bild 2) in diesem Handbuch und an der Maschine weißt auf wichtige Sicherheitshinweise hin, die Sie beachten müssen, um Unfälle zu vermeiden.

Bild 2

Sicherheitswarnsymbol

Das Sicherheitswarnsymbol wird über Information dargestellt, die Sie vor unsicheren Handlungen oder Situationen warnen, gefolgt von dem Wort GEFAHR, WARNUNG oder VORSICHT.

GEFAHR bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.

WARNUNG bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.

In dieser Anleitung werden zwei weitere Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle mechanische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff Elektrowerkzeug“ in den Sicherheitshinweisen bezieht sich auf Ihr über einen Stromanschluss (mit Stromkabel) oder mit einem Akku (kabellos) betriebenes Werkzeug.

1. Sicherheit im Arbeitsbereich

   1. Der Arbeitsbereich muss sauber und gut beleuchtet sein. Unordentliche oder dunkle Bereiche erhöhen die Unfallgefahr.

   2. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

   3. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können zu einem Verlust der Kontrolle führen.

2. Elektrische Sicherheit

   1. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.

   2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.

   3. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

   4. Ein Fehlgebrauch des Netzkabels für andere Zwecke ist untersagt. Das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs verwenden. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

   5. Verwenden Sie beim Betrieb des Elektrowerkzeugs im Freien ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert die Gefahr eines Stromschlags.

   6. Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines Fehlerstromschutzschalters reduziert die Gefahr eines Stromschlags.

3. Persönliche Sicherheit

   1. Seien Sie wachsam, achten Sie auf das, was Sie tun und lassen Sie bei der Benutzung des Elektrowerkzeugs gesunden Menschenverstand walten. Verwenden Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Bedienung von Elektrowerkzeugen kann zu schweren Körperverletzungen führen.

   2. Benutzen Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Das Tragen von Schutzausrüstung wie Staubmaske, rutschfesten Sicherheitsschuhen, Schutzhelm oder Gehörschutz unter entsprechenden Bedingungen reduziert die Gefahr von Körperverletzungen.

   3. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku anschließen oder es in die Hand nehmen oder tragen. Das Tragen von Elektrowerkzeugen mit Ihrem Finger am Schalter bzw. von an die Stromversorgung angeschlossenen Elektrowerkzeugen bei eingeschaltetem Schalter erhöht die Unfallgefahr.

   4. Ziehen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellwerkzeuge oder Schraubenschlüssel ab. Ein an einem rotierenden Teil des Elektrowerkzeugs zurückgelassener Schlüssel kann zu Verletzungen führen.

   5. Strecken Sie sich nicht zu stark. Verlieren Sie nicht den Halt und behalten Sie zu jeder Zeit das Gleichgewicht. Sie haben dann in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.

   6. Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

   7. Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -auffangsystemen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren verringern.

   8. Lassen Sie nicht zu, dass Sie aufgrund der Gewohnheit, die Sie durch den häufigen Gebrauch von Werkzeugen erlangt haben, selbstgefällig werden und die Grundsätze der Werkzeugsicherheit ignorieren. Eine unvorsichtige Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. Verwendung und Pflege des Elektrowerkzeugs

   1. Üben Sie keine Gewalt auf das Elektrowerkzeug aus. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

   2. Verwenden Sie das Elektrowerkzeug nicht, wenn der Ein- und Ausschalter nicht funktioniert. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

   3. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie ggf. den Akku aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs.

   4. Unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern aufbewahren und nicht von Personen bedienen lassen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind. Elektrowerkzeuge sind in den Händen von ungeschulten Benutzern gefährlich.

   5. Halten Sie Elektrowerkzeuge und Zubehör instand. Prüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Bedingungen vorliegen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Bei Beschädigungen muss das Elektrowerkzeug vor der Verwendung repariert werden. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

   6. Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu kontrollieren.

   7. Verwenden Sie das Elektrowerkzeug, das Zubehör, die Werkzeugaufsätze usw. gemäß dieser Anleitung und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Arbeiten kann zu einer gefährlichen Situation führen.

   8. Halten Sie Griffe und Griffflächen trocken, sauber und öl- und fettfrei. Rutschige Griffe und Griffflächen verhindern eine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

5. Verwendung und Pflege des Akku-Werkzeugs

   1. Zum Aufladen nur das vom Hersteller angegebene Ladegerät verwenden. Ein für einen Akkutyp geeignetes Ladegerät kann bei Verwendung eines anderen Akkutyps eine Brandgefahr darstellen.

   2. Verwenden Sie Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus. Bei der Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.

   3. Halten Sie den Akku bei Nichtgebrauch von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Anschluss zum anderen herstellen können. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

   4. Unter ungünstigen Bedingungen kann Flüssigkeit aus der Batterie austreten; vermeiden Sie den Kontakt. Bei versehentlichem Kontakt mit Wasser abspülen. Wenn Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich einen Arzt auf. Die aus dem Akku austretende Flüssigkeit kann zu Reizungen oder Verbrennungen führen.

   5. Verwenden Sie keine beschädigten oder modifizierten Akkus oder Werkzeuge. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten zeigen, das zu Feuer, Explosion oder Verletzungsgefahr führen kann.

   6. Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder übermäßigen Temperaturen aus. Die Exposition gegenüber Feuer oder Temperaturen über 130°C (265°F) kann zu einer Explosion führen.

   7. Befolgen Sie alle Anweisungen zum Aufladen und laden Sie den Akku oder das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Unsachgemäßes Aufladen oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

6. Wartung

   1. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal warten, das nur original Ersatzteile verwendet. Damit wird gewährleistet, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

   2. Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur vom Hersteller oder von autorisierten Dienstleistern durchgeführt werden.

• Den Rasenmäher nicht bei Regen oder Nässe betreiben. Dies kann das Risiko eines Stromschlags erhöhen.

• Den Rasenmäher nicht bei schlechtem Wetter benutzen, insbesondere dann nicht, wenn die Gefahr eines Gewitters besteht. Dadurch wird das Risiko eines Blitzschlags reduziert.

• Untersuchen Sie den Bereich, in dem der Rasenmäher eingesetzt werden soll, gründlich auf Wildtiere. Wildtiere können durch den arbeitenden Rasenmäher verletzt werden.

• Inspizieren Sie den Bereich, in dem der Rasenmäher eingesetzt werden soll, gründlich und entfernen Sie Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herumgeschleuderte Objekte können zu Verletzungen führen.

• Führen Sie vor dem Einsatz des Rasenmähers immer eine Sichtprüfung durch, um sicherzustellen, dass das Messer und die Messerbaugruppe nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Risiko von Verletzungen.

• Prüfen Sie den Fangkorb regelmäßig auf Verschleiß und Abnutzung. Ein abgenutzter oder beschädigter Fangkorb kann die Verletzungsgefahr erhöhen.

• Halten Sie die Schutzvorrichtungen in Position. Die Schutzvorrichtungen müssen einwandfrei funktionieren und ordnungsgemäß angebracht sein. Eine lose, beschädigte oder nicht richtig funktionierende Schutzvorrichtung kann zu Verletzungen führen.

• Halten Sie alle Kühllufteinlässe frei von Verunreinigungen. Blockierte Lufteinlässe und Verunreinigungen können zu Überhitzung oder Brandgefahr führen.

• Tragen Sie beim Betrieb des Rasenmähers stets rutschfestes und schützendes Schuhwerk. Bedienen Sie den Rasenmäher niemals barfuß oder mit offenen Sandalen. Auf diese Weise wird die Gefahr von Fußverletzungen durch Kontakt mit dem sich bewegenden Messer verringert.

• Tragen Sie bei der Bedienung des Rasenmähers immer lange Hosen. Freiliegende Haut erhöht die Wahrscheinlichkeit von Verletzungen durch aufgeschleuderte Objekte.

• Den Rasenmäher nicht in feuchtem Gras betreiben. Gehen Sie immer; rennen Sie nie. Dadurch wird die Gefahr des Ausrutschens und Fallens und damit des Verletzens verringert.

• Betreiben Sie den Rasenmäher nicht an übermäßig steilen Hängen. Dadurch wird die Gefahr des Kontrollverlusts, des Ausrutschens und des Fallens und damit des Verletzens verringert.

• Achten Sie bei Arbeiten an Hängen immer auf einen sicheren Stand, arbeiten Sie immer quer zum Hang, niemals bergauf oder bergab, und seien Sie bei Richtungswechseln äußerst vorsichtig. Dadurch wird die Gefahr des Kontrollverlusts, des Ausrutschens und des Fallens und damit des Verletzens verringert.

• Gehen Sie mit größter Vorsicht vor, wenn Sie rückwärts gehen oder den Rasenmäher in Ihre Richtung ziehen. Achten Sie immer auf Ihre Umgebung. Dies verringert das Risiko, während des Betriebs zu stolpern.

• Greifen Sie nicht in die Messer und andere gefährliche, sich bewegende Teile, während diese noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch bewegliche Teile verringert.

• Stellen Sie vor dem Beseitigen von eingeklemmtem Material oder dem Reinigen des Rasenmähers sicher, dass alle Stromschalter ausgeschaltet sind und der Akku abgeklemmt wurde. Eine unerwartete Inbetriebnahme des Rasenmähers kann zu schweren Verletzungen führen.

1. Schulung

   • Der Bediener der Maschine ist für alle Unfälle oder Gefahren für Dritte und deren Eigentum verantwortlich.

   • Lassen Sie Kinder nicht mit der Maschine, dem Akkupack oder dem Akkuladegerät spielen; das Mindestalter von Benutzern ist möglicherweise von örtlichen Vorschriften vorgegeben.

   • Lassen Sie keine Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Personen ohne Erfahrung und Kenntnisse die Maschine, den Akkupack oder das Akkuladegerät verwenden, außer sie wurden ausreichend in Bezug auf die sichere Verwendung und die mit der Verwendung zusammenhängenden Gefahren unterwiesen und arbeiten unter Aufsicht.

   • Vor der Verwendung des Akkupacks und des Akkuladegeräts alle Anweisungen und Warnaufkleber auf diesen Produkten lesen.

2. Vorbereitung

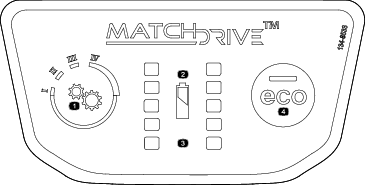

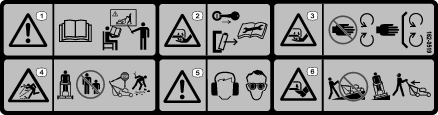

   • Ersetzen Sie alle beschädigten oder unleserlichen Aufkleber.

   • Verwenden Sie nur einen von Toro angegebenen Akkupack. Die Verwendung von anderem Zubehör oder Anbaugeräten kann ein Verletzungs- oder Brandrisiko bergen.

   • Das Einstecken des Akkuladegeräts in eine Steckdose, die nicht die richtige Spannung aufweist, kann zu einem Brand oder Stromschlag führen. Bei einem anderen Anschlussdesign müssen Sie bei Bedarf einen Adapter für den Anbaugerätstecker verwenden, der richtig für die entsprechende Steckdose konfiguriert ist.

   • Verwenden Sie keine beschädigten oder veränderten Akkupacks oder Akkuladegeräte, da sie sich unerwartet verhalten und Brand, Explosion oder Verletzungen verursachen können.

   • Wenn das Stromkabel des Akkuladegeräts beschädigt ist, treten Sie für Ersatz mit einem Vertragshändler in Kontakt.

   • Verwenden Sie keine nicht aufladbaren Akkus.

   • Laden Sie den Akkupack nur mit einem von Toro angegebenen Akkuladegerät. Ein für einen Akkutyp geeignetes Ladegerät kann bei Verwendung eines anderen Akkutyps eine Brandgefahr darstellen.

   • Laden Sie den Akkupack nur in einem gut belüfteten Bereich auf.

   • Setzen Sie einem Akkupack oder ein Akkuladegerät keinem Feuer oder Temperaturen von über 68 °C aus.

   • Befolgen Sie alle Anweisungen zum Aufladen und laden Sie den Akkupack nicht außerhalb des in der Anweisung angegeben Temperaturbereichs. Andernfalls kann der Akku beschädigt werden und die Brandgefahr steigen.

3. Betrieb

   • Bleiben Sie immer von den Auswurföffnungen fern.

   • Kuppeln Sie den Selbstantrieb aus (falls vorhanden), bevor Sie die Maschine einschalten.

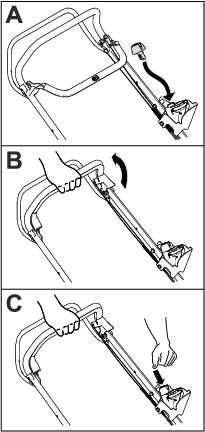

   • Verhindern Sie unbeabsichtigtes Starten: Stellen Sie sicher, dass der Elektrostarttaster aus der Zündung entfernt ist, bevor Sie den Akkupack einsetzen und die Maschine benutzen.

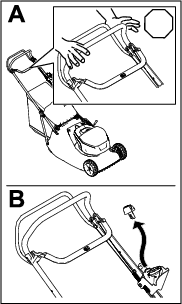

   • Halten Sie die Maschine an, entfernen Sie den Elektrostarttaster, entfernen Sie den Akkupack aus der Maschine und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Maschine warten oder reinigen.

   • Entfernen Sie den Akkupack und den Elektrostarttaster aus der Maschine, wenn Sie sie unbeaufsichtigt lassen oder bevor Sie Zubehör wechseln.

   • Werfen Sie das Schnittgut nicht gegen Personen aus. Vermeiden Sie, Material gegen eine Wand oder ein Hindernis auszuwerfen, da das Material auf Sie zurückprallen kann. Stellen Sie das/die Messer ab, wenn Sie eine Kiesoberflächen überqueren.

   • Achten Sie auf Löcher, Rillen, Bodenwellen, Steine oder andere verborgene Objekte. Unebenes Gelände kann dazu führen, dass Sie das Gleichgewicht oder den Halt verlieren.

   • Wenn die Maschine einen Gegenstand trifft oder anfängt zu vibrieren, stellen Sie sofort die Maschine ab, entfernen Sie den Elektrostarttaster, entfernen Sie den Akkupack und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Maschine auf Schäden untersuchen. Führen Sie alle erforderlichen Reparaturen durch, ehe Sie die Maschine wieder in Gebrauch nehmen.

   • Halten Sie die Maschine an und entfernen Sie den Elektrostarttaster, bevor Sie die Maschine zum Transport aufladen.

   • Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akkupack austreten. Vermeiden Sie Kontakt. Wenn Sie die Flüssigkeit versehentlich berühren, mit Wasser spülen. Wenn die Flüssigkeit in Ihre Augen gelangt, suchen Sie einen Arzt auf. Vom Akku ausgestoßene Flüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

4. Wartung und Lagerung

   • Halten Sie die Maschine an, entfernen Sie den Elektrostarttaster, entfernen Sie den Akkupack aus der Maschine und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie die Maschine warten oder reinigen.

   • Versuchen Sie nicht, die Maschine zu reparieren, außer in dem in den Anweisungen angegebenen Maße. Lassen Sie die Maschine durch einen Vertragshändler mit identischen Ersatzteilen instand setzen.

   • Schärfen Sie ein stumpfes Messer von beiden Seiten, um das Gleichgewicht zu erhalten. Reinigen Sie das Messer und stellen Sie sicher, dass es in Balance ist.

   • Beim Warten des Messers darauf achten, dass sich das Messer auch bei getrennter Stromversorgung noch bewegen kann.

   • Um eine bestmögliche Leistung sicherzustellen, verwenden Sie nur Originalersatzteile und -zubehörteile von Toro. Andere Ersatz- und Zubehörteile können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen.

   • Warten Sie die Maschine: Halten Sie die Schnittkanten scharf und sauber, um eine bestmögliche und sichere Leistung zu gewährleisten. Halten Sie die Holme trocken, sauber und öl- und fettfrei. Lassen Sie die Schutzvorrichtungen in funktionierendem Zustand dort, wo sie hingehören. Halten Sie die Messer scharf. Verwenden Sie nur identische Messer.

   • Solange in den Anweisungen nicht anders angegeben, lassen Sie beschädigte Schutzvorrichtungen und Teile nur von einem autorisierten Vertragshändler reparieren bzw. austauschen.

   • Halten Sie den Akku bei Nichtgebrauch von Metallobjekten fern, z. B. Briefklammern, Münzen, Schlüssel, Nägel, Schrauben, die eine Verbindung von einem Pol zu einem anderen herstellen können. Ein Kurzschließen der Akkupole kann zu Verbrennungen oder einem Brand führen.

   • Prüfen Sie das Messer und die Motorbefestigungsschrauben regelmäßig auf Festigkeit.

   • ACHTUNG: ein falsch gehandhabtes Akkupack kann ein Brandrisiko darstellen oder Verätzungen verursachen. Demontieren Sie den Akkupack nicht. Erwärmen Sie den Akkupack nicht über 68 °C und verbrennen Sie ihn nicht. Ersetzen Sie den Akkupack nur durch ein Originalakkupack von Toro. Die Verwendung eines anderen Akkupacktyps kann zu einem Brand oder einer Explosion führen. Halten Sie Akkupacks von Kindern fern und bewahren sie in der Originalverpackung auf, bis Sie sie verwenden.

   • Entsorgen Sie den Akku nicht durch Verbrennen. Die Zellen können explodieren. Prüfen Sie vor Ort geltende Gesetze in Bezug auf mögliche spezielle Anweisungen zur Entsorgung.

Für diesen Arbeitsschritt erforderliche Teile:

Richten Sie die Verschluss des Deckels an den Schlitzen aus und drücken Sie den Deckel nach unten, um ihn zu verriegeln.

Bild 3

1. Fügen Sie hier Verschlüsse ein.

Für diesen Arbeitsschritt erforderliche Teile:

1. Entfernen Sie die Sicherungsmuttern von den beiden freiliegenden Schrauben oben am Mähwerk.

2. Bauen Sie den unteren Führungsholm mit einer Klemmenplatte und den im vorherigen Schritt aus dem Mähwerk entfernten Sicherungsmuttern auf jeder Seite oben auf dem Mähwerk ein (1).

   Note: Die unteren Führungsholmrohre sind in der Mitte gebogen; stellen Sie sicher, dass die Rohre so eingebaut sind, dass der gebogene Bereich zum Boden zeigt.



   Bild 4

   Bild zeigt linke Seite

   1. Hutmutter
   2. Sicherungsmutter
   3. Klemmenplatte
   4. Unterer Führungsholm
   5. Entfernen Sie Sicherungsmutter und installieren Sie den unteren Führungsholm hier.

3. Bauen Sie das Unterteil der Strebenholme auf jeder Seite des Mähwerks mit einer kurzen Schraube, Unterlegscheiben innen und außen auf dem Mähwerk und einer Sicherungsmutter ein (Bild 5).



   Bild 5

   Bild zeigt linke Seite

   1. Sicherungsmutter
   2. Beilagscheibe
   3. Strebenholm
   4. Kurze Schraube

4. Bauen Sie den oberen Führungsholm und das Oberteil der Strebenholme mit drei Tellerscheiben, zwei langen Schrauben und zwei Sicherungsmuttern auf jeder Seite an den unteren Führungsholmen an (Bild 6).



   Bild 6

   Bild zeigt linke Seite

   1. Lange Schraube
   2. Tellerscheibe
   3. Unterer Führungsholm
   4. Oberer Bügel
   5. Strebenholm
   6. Sicherungsmutter
   7. Hutmutter

5. Setzen Sie Hutmuttern auf alle freiliegenden Holmmuttern.

Für diesen Arbeitsschritt erforderliche Teile:

1. Schneiden Sie den am Fangkorb befestigten Faden ab und entsorgen Sie diesen, um Unfälle zu vermeiden.

2. Setzen Sie den Rahmen in den Fangkorb ein; der Holm muss über dem Fangkorb sein (Bild 7).



   Bild 7

   1. Rahmenholm
   2. Fangkorb

3. Befestigen Sie die Kunststoffclips am Fangkorbrahmen (Bild 8).



   Bild 8

   1. Kunststoffclips

Temperaturbereichsspezifikation

*Die Ladezeit kann sich verlängern, wenn Sie den/die Akku(s) nicht in dem angegebenen Temperaturbereich aufladen.

Lagern Sie die Maschine, den/die Akku(s) und das/die Akkuladegerät(e) an einem geschlossenen, sauberen und trockenen Ort.

Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler oder einen offiziellen Toro-Distributor oder navigieren Sie zu www.Toro.com für eine Liste der zugelassenen Anbaugeräte und des Zubehörs.

Verwenden Sie, um die optimale Leistung und Sicherheit zu gewährleisten, nur Originalersatzteile und -zubehörteile von Toro. Verwenden Sie nie Ersatzteile und Zubehör anderer Hersteller; diese könnten sich eventuell als gefährlich erweisen.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Schalten Sie die Maschine ab, ziehen Sie den Elektrostarttaster ab und entfernen Sie den/die Akku(s) aus der Maschine.

Important: Lassen Sie den Motor niemals ohne Luftfilter laufen, sonst entstehen schwere Motorschäden.

1. Führen Sie die wartungsvorbereitenden Arbeiten aus, siehe Vorbereiten für die Wartung.

2. Lösen Sie die Abdeckung und den Schaumstofffilter und nehmen Sie sie ab. Reinigen Sie Beide gründlich (Bild 25).



   Bild 25

   1. Drücken Sie auf die Laschen, um die Abdeckung zu entfernen.
   2. Schaumfilter

3. Setzen Sie den Schaumstofffilter in die hintere Abdeckung ein und bauen Sie ihn in den Antriebskopf ein.

1. Führen Sie die wartungsvorbereitenden Arbeiten aus, siehe Vorbereiten für die Wartung.

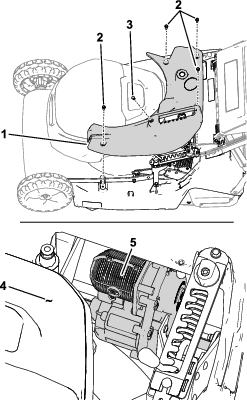

2. Entfernen Sie die vier Schrauben (M6) und eine Druckniete, um die obere Abdeckung zu entfernen (Bild 26).



   Bild 26

   1. Obere Abdeckung
   2. Schraube (M6)
   3. Druckniete
   4. Antriebskopf
   5. Entfernen Sie den Schmutz von der Oberfläche des Getriebes.

3. Entfernen Sie alle Verschmutzungen von der Oberfläche des Getriebes mit einer Bürste, insbesondere von den Entlüftungsöffnungen (Bild 26).

   Important: Versuchen Sie nicht, das Getriebe mit Wasser oder Druckluft zu reinigen.

4. Bringen Sie die Abdeckung mit den zuvor entfernten Befestigungselementen wieder an.

Bei jeder Installation eines neuen Kabels oder wenn das Selbstantriebs- oder das Zapfwellenantriebskabel nicht richtig eingestellt ist, müssen die Kabel angepasst werden.

1. Drehen Sie die Einstellmutter nach links, um die Seileinstellung zu lösen (Bild 27).



   Bild 27

   1. Elektrostartschalter
   2. Einstellmutter
   3. Drehen Sie die Mutter nach rechts, um die Einstellung anzuziehen.
   4. Drehen Sie die Mutter nach links, um die Einstellung zu lösen.
   5. Selbstantriebkabel
   6. Zapfwellenantriebskabel

2. Stellen Sie die Spannung der Züge (Bild 27) ein, indem Sie sie zurückziehen oder nach vorne drücken und dann in dieser Stellung arretieren.

3. Drehen Sie die Mutter nach rechts, um die Seileinstellung anzuziehen.

   Note: Ziehen Sie die Mutter mit einem Steckschlüssel oder Schraubenschlüssel fest an.

   Important: Die Kabel dürfen nicht zu stark gespannt werden, da sonst die elektrischen Steuerschalter beschädigt werden können.

Important: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler.

Wechseln Sie das Messer sofort aus, wenn es beschädigt oder gerissen ist. Schärfen Sie die Messerkante, wenn sie stumpf ist oder Einkerbungen aufweist. Wechseln Sie ggf. das Messer aus.

1. Kippen Sie die Maschine auf die Seite, sodass der Schnitthöhenhebel nach oben zeigt.

2. Stabilisieren Sie das Messer mit einem Holzblock (Bild 28).



   Bild 28

3. Nehmen Sie das Messer ab und bewahren Sie alle Befestigungsschrauben auf (Bild 28).

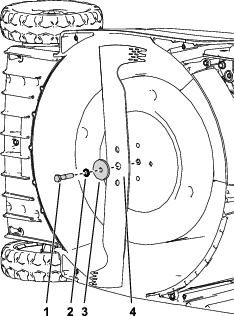

4. Setzen Sie das neue Messer und alle Schrauben auf (Bild 29).



   Bild 29

   1. Schraube
   2. Sicherungsscheibe
   3. Distanzstück
   4. Messer

   Important: Das gebogene Ende des Messers sollte zum Mähwerkgehäuse zeigen.

5. Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel auf ein Drehmoment von 75 N∙m an.

Ein etwas abgenutztes Messer kann geschärft werden. Beide Messerkanten müssen gleich geschärft werden, damit es ausgewuchtet ist.

1. Nehmen Sie das Messer von der Maschine ab, siehe Auswechseln des Messers.

2. Reinigen Sie das Messer mit einer Bürste und Wasser; prüfen Sie das Messer dann auf Beschädigungen.

3. Schärfen Sie beide Messerkanten mit einer flachen Feile.



   Bild 30

   1. Feilen Sie von 30 auf 45 Grad

4. Stecken Sie einen Schraubenzieher durch das mittlere Loch und halten Sie das Messer horizontal.

   Note: Ein ausgewuchtetes Messer bleibt horizontal.



   Bild 31

5. Schärfen Sie das schwere Ende, bis das Messer richtig ausgewuchtet ist.

   Note: Wenn das Messer nicht ausgewuchtet ist, dreht sich das schwere Ende nach unten.



   Bild 32

Important: Decken Sie die Pole des Akkupacks nach dem Ausbau mit extra starkem Klebeband ab. Versuchen Sie nicht, den Akkupack zu zerstören oder auseinanderzubauen oder Teile zu entfernen.

Informationen zum verantwortungsvollen Recyceln des Akkus erhalten Sie bei Ihrer örtlichen Verwaltung oder Ihrem Toro-Vertragshändler.
