Tondeuse eProStripe® 560 60 V

Le symbole de sécurité (Figure 2) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents.

Figure 2

Symbole de sécurité

Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE.

DANGER signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.

ATTENTION signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.

PRUDENCE signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.

Ce manuel utilise également deux autres termes pour faire passer des informations essentielles : Important pour attirer l'attention sur des informations d'ordre mécanique spécifiques et Remarque pour souligner des informations d'ordre général méritant une attention particulière.

Conservez toutes les mises en garde et instructions à titre de référence.

Le terme « outil électrique » utilisé dans les mises en garde renvoie à tout outil électrique branché sur le secteur (câblé) ou alimenté par batterie (sans fil).

1. Consignes de sécurité pour la zone de travail

   1. La zone de travail doit être propre et bien éclairée. Les endroits sombres ou encombrés sont propices aux accidents.

   2. N'utilisez jamais d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs/émanations.

   3. Gardez les enfants et adultes à bonne distance quand vous utilisez un outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2. Sécurité électrique

   1. Les fiches des outils électriques doivent correspondre au type de prise. Ne modifiez jamais la fiche électrique de quelque façon que ce soit. N'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre (à la masse). Les fiches non modifiées et les prises correspondantes réduisent le risque de choc électrique.

   2. Évitez tout contact du corps avec des surfaces mises à la terre ou à la masse, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru si votre corps est relié à la terre ou à la masse.

   3. N'exposez pas les outils électriques à la pluie ou à l'humidité. Toute infiltration d'eau dans un outil électrique augmente le risque de choc électrique.

   4. N’abîmez pas le cordon d'alimentation. Ne vous servez jamais du cordon pour transporter, tirer ou débrancher l'outil électrique. Tenez le cordon électrique éloigné de la chaleur, de l'huile, des arêtes vives et des pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

   5. Lorsque vous utilisez un outil électrique à l’extérieur, utilisez une rallonge adaptée à l'usage extérieur. L’utilisation d’une rallonge pour usage extérieur réduit le risque de choc électrique.

   6. Si l'utilisation d'un outil électrique dans un endroit humide ne peut être évitée, utilisez une alimentation protégée par un disjoncteur différentiel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.

3. Sécurité personnelle

   1. Restez vigilant-e, concentrez-vous sur votre tâche et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez jamais un outil électrique si vous êtes fatigué-e ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un simple moment d’inattention pendant l’utilisation d’outils électriques peut entraîner des blessures graves.

   2. Utilisez un équipement de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection comme les masques antipoussière, les chaussures de sécurité à semelle antidérapante, les casques et les protections antibruit utilisés de manière pertinente réduisent les dommages corporels.

   3. Évitez les démarrages accidentels. Assurez-vous que l'interrupteur d'alimentation est en position Arrêt avant de brancher l'outil sur une source d'alimentation et/ou à la batterie, de le prendre en main ou de le transporter. Des accidents peuvent se produire si vous transportez un outil électrique en gardant le doigt sur l'interrupteur d'alimentation ou si vous le mettez sous tension sans avoir placé l'interrupteur en position arrêt.

   4. Retirez toute clé de réglage ou autre avant de mettre l'outil en marche. Toute clé oubliée sur une pièce rotative de l’outil risque d’entraîner des blessures corporelles.

   5. Ne vous penchez pas trop en avant en travaillant avec l'outil. Tenez-vous toujours bien d'aplomb et maintenez votre équilibre. Vous pourrez ainsi mieux maîtriser l’outil si un événement inattendu se produit.

   6. Portez des vêtements adéquats. Ne portez pas de vêtements amples ni de bijoux pendants. N'approchez pas les cheveux ni les vêtements des pièces en mouvement. Les vêtements amples, les bijoux pendants ou les cheveux longs peuvent se prendre dans les pièces mobiles.

   7. Si des dispositifs sont fournis pour le raccordement d'équipements de dépoussiérage et de ramassage, assurez-vous qu'ils sont branchés et utilisés correctement. L'utilisation d'un dispositif de dépoussiérage peut réduire les risques associés aux poussières.

   8. Même si vous avez l'habitude d'utiliser les outils, ne relâchez pas votre attention et n'ignorez pas les principes de sécurité des outils. Toute imprudence peut entraîner des blessures graves en une fraction de seconde.

4. Utilisation et entretien des outils électriques

   1. Ne faites pas forcer l'outil électrique. Utilisez l'outil électrique correct pour la tâche à accomplir. L'outil électrique correct donnera de meilleurs résultats et sera plus sûr s'il est utilisé dans les limites prévues.

   2. N'utilisez pas l'outil électrique si l'interrupteur d'alimentation ne permet pas de le mettre en marche et de l'arrêter correctement. Un outil qui ne peut pas être commandé par l’interrupteur d'alimentation est dangereux et doit être réparé.

   3. Débranchez l'outil de la source d'alimentation et/ou retirez la batterie, si elle est amovible, avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil. Ces mesures de prévention réduisent le risque de démarrage accidentel de l’outil électrique.

   4. Lorsqu'ils ne servent pas, rangez les outils électriques hors de la portée des enfants, et ne confiez leur utilisation qu'à des personnes en connaissant parfaitement le maniement et ayant lu ces instructions. Les outils électriques sont dangereux entre les mains d’utilisateurs inexpérimentés.

   5. Effectuez l'entretien des outils électriques et des accessoires. Assurez-vous qu'aucune pièce n'est mal alignée, grippée, cassée ou présente tout autre défaut susceptible d'affecter le bon fonctionnement de l'outil électrique. S'il est endommagé, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques en mauvais état.

   6. Gardez les outils de coupe propres et bien affûtés. Les outils de coupe entretenus correctement et bien affûtés sont moins susceptibles de se bloquer et sont plus faciles à contrôler.

   7. Utilisez l'outil électrique, les accessoires, les outils rapportés, etc., en conformité avec ces instructions, en tenant compte des conditions de travail et de la tâche à réaliser. L'utilisation de l'outil électrique pour des opérations autres que celles prévues peut engendrer une situation dangereuse.

   8. Gardez les poignées et les surfaces de préhension propres, sèches et exemptes d'huile et de graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas de maîtriser et de contrôler l’outil de manière sûre si une situations imprévues se présente.

5. Utilisation et entretien des outils à batterie

   1. Ne les rechargez qu'avec le chargeur spécifié par le fabricant. Un chargeur convenant à un type de batterie spécifique peut créer un risque d'incendie s'il est utilisé avec un autre type de batterie.

   2. Utilisez les outils électriques uniquement avec des batteries spécifiquement prévues. L'utilisation d'autres batteries peut créer un risque de blessure et d'incendie.

   3. Lorsque la batterie ne sert pas, rangez-la à distance d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.

   4. Une utilisation abusive peut faire rejaillir du liquide hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez également un médecin. Le liquide éjecté hors de la batterie peut causer des irritations ou des brûlures.

   5. N'utilisez pas de batteries ou d'outils endommagé(e)s ou modifié(e)s. Les batteries endommagées ou modifiées peuvent se comporter de manière imprévisible et provoquer un incendie, une explosion ou un risque de blessure.

   6. N'exposez pas la batterie ou l'outil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion.

   7. Respectez toutes les instructions de charge et ne chargez pas la batterie ou l’outil en dehors de la plage de température spécifiée dans les instructions. Une charge mal effectuée ou en dehors de la plage température spécifiée, peut endommager la batterie et augmenter le risque d’incendie.

6. Entretien

   1. Confiez l'entretien de votre outil électrique à un réparateur qualifié utilisant exclusivement des pièces de rechange identiques. La sécurité de votre outil électrique sera ainsi maintenue.

   2. N’effectuez jamais l’entretien de batteries endommagées. L’entretien des batteries ne doit être effectué que par le fabricant ou des prestataires de services agréés.

• N’utilisez pas la tondeuse sous la pluie ou dans des conditions humides. Cela pourrait augmenter le risque de choc électrique.

• N'utilisez pas la tondeuse par mauvais temps, surtout s'il existe un risque d'orage. Cela réduit le risque d’être frappé-e par la foudre.

• Vérifiez soigneusement si des animaux sont présents dans la zone où la tondeuse doit être utilisée. Les animaux peuvent être blessés par la tondeuse en marche.

• Inspectez soigneusement la zone de travail et enlevez tous les objets susceptibles d'être projetés par la tondeuse (pierres, branches, câbles, os, etc.). Les objets projetés peuvent infliger des blessures.

• Avant d'utiliser la tondeuse, vérifiez toujours que les lames et l'ensemble de coupe ne sont pas usés ou endommagés. Les pièces usées ou endommagées augmentent le risque de blessure.

• Vérifiez fréquemment l'état et l'usure du bac à herbe. Un bac à herbe usé ou endommagé peut augmenter le risque de blessure.

• Laissez toutes les protections en place. Les protections doivent être en bon état et correctement installées. Une protection desserrée, endommagée ou qui ne fonctionne pas correctement peut entraîner des blessures.

• Gardez toutes les prises d'air dégagées. Les prises d’air obstruées et les débris peuvent entraîner une surchauffe ou un risque d’incendie.

• Portez toujours des chaussures de sécurité à semelle antidérapante quand vous utilisez la tondeuse. Ne tondez pas pieds nus ou en sandales. Cela réduit le risque de blessures aux pieds en cas de contact avec la lame en mouvement.

• Portez toujours un pantalon quand vous utilisez la tondeuse. Si la peau est exposée, cela augmente le risque de blessure en cas de projection d’objets.

• N’utilisez pas la tondeuse sur de l’herbe humide. Avancez à une allure normale, ne courez jamais. Ainsi, vous risquerez moins de glisser et de chuter, et donc de vous blesser.

• N'utilisez pas la tondeuse sur des pentes très raides. Ainsi, vous risquez moins de perdre le contrôle de la machine, de glisser et de tomber, et donc de vous blesser.

• Lorsque vous travaillez sur des pentes, veillez toujours à ne pas perdre l'équilibre, travaillez toujours transversalement à la pente, jamais dans le sens de la pente, et faites preuve de la plus grande prudence quand vous changez de direction. Ainsi, vous risquez moins de perdre le contrôle de la machine, de glisser et de tomber, et donc de vous blesser.

• Faites preuve d'une extrême prudence lorsque vous faites marche arrière ou que vous tirez la tondeuse vers vous. Tenez toujours compte de votre environnement. Ainsi, vous risquerez moins de trébucher pendant l'utilisation.

• Ne touchez pas les lames ni aucune autre pièce mobile dangereuse pendant qu’elles sont en mouvement. Cela réduit le risque de blessure infligé par les pièces mobiles.

• Lorsque vous enlevez des matériaux coincés ou que vous nettoyez la tondeuse, assurez-vous que tous les interrupteurs d'alimentation sont en position hors tension et que la batterie est débranchée. La mise en marche accidentelle de la tondeuse peut entraîner des blessures graves.

1. Apprendre à se servir de la machine

   • L'utilisateur de la machine est responsable des accidents et dommages causés aux autres personnes et à leurs possessions.

   • N'autorisez pas les enfants à jouer avec la machine, la batterie ou le chargeur de batterie ; la réglementation locale peut imposer un âge minimum pour les utilisateurs.

   • N'autorisez aucune personne présentant des aptitudes physiques, sensorielles ou mentales réduites, ou encore manquant d'expérience ou de connaissances, à utiliser la machine, la batterie ou le chargeur de batterie, à moins qu'elles soient supervisées et formées à l'utilisation sécuritaire de la machine et qu'elles comprennent les risques associés à son utilisation.

   • Avant d'utiliser la batterie et le chargeur de batterie, lisez toutes les instructions et mises en garde qui figurent sur ces produits.

2. Avant l'utilisation

   • Remplacez les étiquettes endommagées ou illisibles.

   • Utilisez uniquement la batterie spécifiée par Toro. L'utilisation d'autres accessoires et outils peut accroître le risque de blessure et d'incendie.

   • Vous pouvez causer un incendie ou un choc électrique si vous branchez le chargeur de batterie sur une prise qui n'est pas de la bonne tension. Pour un type de connexion différent, utilisez un adaptateur de la configuration correcte pour la prise d'alimentation si nécessaire.

   • N'utilisez pas la batterie ou le chargeur s'ils sont endommagés ou modifiés, car leur comportement peut alors être imprévisible et causer un incendie, une explosion ou des blessures.

   • Si le cordon d'alimentation du chargeur est endommagé, adressez-vous à un concessionnaire-réparateur agréé pour le faire remplacer.

   • N’utilisez pas de batteries non rechargeables.

   • Chargez la batterie uniquement avec le chargeur spécifié par Toro. Un chargeur convenant à un certain type de batterie peut créer un risque d'incendie s'il est utilisé avec un autre type de batterie.

   • Ne chargez la batterie que dans un endroit bien ventilé.

   • N'exposez pas la batterie ou le chargeur au feu ou à des températures supérieures à 68 °C.

   • Respectez toutes les instructions de charge et ne chargez pas la batterie hors de la plage de température spécifiée dans les instructions. Vous risquez sinon d'endommager la batterie et d'accroître le risque d'incendie.

3. Utilisation

   • Ne vous tenez pas devant l'ouverture d'éjection.

   • Désengagez l'autopropulsion (selon l'équipement) avant de démarrer la machine.

   • Évitez les démarrages accidentels – assurez-vous que le bouton de démarrage électrique est retiré du démarreur électrique avant de brancher la batterie et de manipuler la machine.

   • Arrêtez la machine, enlevez le bouton de démarrage électrique, enlevez la batterie de la machine et attendez l'arrêt de tout mouvement avant d’effectuer l’entretien de la machine ou de la nettoyer.

   • Enlevez la batterie et le bouton de démarrage électrique de la machine chaque fois que vous la laissez sans surveillance ou avant de changer d'accessoires.

   • Ne dirigez pas l'éjection vers qui que ce soit. N'éjectez pas l'herbe coupée contre un mur ou un obstacle, car elle pourrait ricocher dans votre direction. Arrêtez la ou les lames quand vous passez sur du gravier.

   • Méfiez-vous des trous, ornières, bosses, rochers ou autres obstacles cachés. Vous pouvez glisser ou perdre l'équilibre si le terrain est irrégulier.

   • Si la machine heurte un objet ou se met à vibrer, arrêtez-la immédiatement, enlevez le bouton de démarrage électrique, enlevez la batterie et attendez l'arrêt complet tout mouvement avant de vérifier l'état de la machine. Effectuez toutes les réparations nécessaires avant de réutiliser la machine.

   • Arrêtez la machine et enlevez le bouton de démarrage électrique avant de charger la machine pour le transport.

   • Dans des conditions d'utilisation abusive, du liquide peut jaillir hors de la batterie ; évitez tout contact. En cas de contact accidentel avec le liquide, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide éjecté hors de la batterie peut causer des irritations ou des brûlures.

4. Entretien et remisage

   • Arrêtez la machine, enlevez le bouton de démarrage électrique, enlevez la batterie de la machine et attendez l'arrêt de tout mouvement avant d’effectuer l’entretien de la machine ou de la nettoyer.

   • N'essayez pas de réparer la machine sauf comme expliqué dans les instructions. Confiez l'entretien de la machine à un concessionnaire-réparateur agréé qui utilise des pièces de rechange identiques.

   • Aiguisez les lames émoussées des deux côtés pour les maintenir équilibrées. Nettoyez la lame et vérifiez qu'elle est équilibrée.

   • Quand vous faites l'entretien de la lame, n'oubliez pas qu'elle peut encore bouger même si l'alimentation électrique est coupée.

   • Pour obtenir des résultats optimaux, utilisez uniquement des pièces de rechange et des accessoires d'origine Toro. Tous autres accessoires ou pièces de rechange peuvent être dangereux, et leur utilisation risque d'annuler la garantie produit.

   • Maintenez la machine en bon état – Pour obtenir des performances optimales et sûres, conservez le tranchant des lames propre et bien affûté. Gardez les poignées propres et sèches, et exemptes d'huile et de graisse. Gardez toujours les protections en place et en bon état. Maintenez les lames bien aiguisées. Utilisez uniquement des lames de rechange identiques.

   • Sauf indication contraire dans les instructions, faites réparer ou remplacer les protections ou les pièces endommagées par un concessionnaire-réparateur agréé.

   • Lorsque la batterie ne sert pas, rangez-la à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous ou vis qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.

   • Vérifiez fréquemment le serrage des boulons de montage de la lame et du moteur.

   • PRUDENCE – La batterie peut présenter un risque d'incendie ou de brûlure chimique en cas de mauvais traitement. Ne démontez pas la batterie. N'exposez pas la batterie à une température supérieure à 68 °C et ne l'incinérez pas. Remplacez toujours la batterie par une batterie Toro d'origine ; l'utilisation de tout autre type de batterie peut entraîner un incendie ou une explosion. Conservez les batteries hors de la portée des enfants et dans leur emballage d'origine jusqu'au moment de les utiliser.

   • Ne jetez pas la batterie au feu. L'élément pourrait exploser. Vérifiez si la réglementation locale stipule des procédures de mise au rebut spéciales.

Pièces nécessaires pour cette opération:

Placez les fermetures du couvercle en face des fentes et appuyez pour bloquer le couvercle en place.

Figure 3

1. Insérer les fermetures ici

Pièces nécessaires pour cette opération:

1. Retirez les contre-écrous des 2 boulons exposés sur le plateau.

2. Fixez la partie inférieure du guidon de chaque côté du haut du plateau de coupe avec une plaque de serrage et les contre-écrous que vous avez retirés du plateau à l'opération précédente (1).

   Note: Les tubes de la partie inférieure du guidon sont coudés au centre ; veillez à les monter en orientant la partie coudée vers le sol.



   Figure 4

   Côté gauche montré

   1. Écrou borgne
   2. Contre-écrou
   3. Plaque de serrage
   4. Partie inférieure du guidon
   5. Retirer le contre-écrou et fixer la partie inférieure du guidon ici

3. Fixez la base des barres de renfort de chaque côté du plateau de coupe en plaçant l'aide d'un boulon court, de rondelles plates à placées l'intérieur et l'extérieur du plateau, et d'un contre-écrou (Figure 5).



   Figure 5

   Côté gauche montré

   1. Contre-écrou
   2. Rondelle plate
   3. Barre de renfort
   4. Boulon court

4. Fixez la partie supérieure du guidon et le haut des barres de renfort de chaque côté de la partie inférieure du guidon à l'aide de 3 rondelles bombées, 2 boulons et 2 contre-écrous (Figure 6).



   Figure 6

   Côté gauche montré

   1. Long boulon
   2. Rondelle cuvette
   3. Partie inférieure du guidon
   4. Partie supérieure du guidon
   5. Barre de renfort
   6. Contre-écrou
   7. Écrouborgne

5. Placez des écrous borgnes sur tous les écrous exposés du guidon.

Pièces nécessaires pour cette opération:

1. Pour éviter les accidents, coupez le ruban qui est attaché au bac à herbe et mettez-le au rebut

2. Insérez l'armature dans le bac à herbe, en prenant soin de placer la poignée au-dessus du bac (Figure 7).



   Figure 7

   1. Poignée de l'armature
   2. Bac à herbe

3. Fixez les clips en plastique à l'armature du bac à herbe (Figure 8).



   Figure 8

   1. Clips en plastique

Plages de température spécifiées

*Le temps de charge peut augmenter en dehors de cette plage de température.

Rangez la machine, les batteries et les chargeurs de batteries dans un local fermé, propre et sec.

Une sélection d'outils et d'accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre concessionnaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires d'origine Toro. Les pièces de rechange et accessoires d’autres constructeurs peuvent être dangereux.

1. Amenez la machine sur une surface plane et horizontale.

2. Coupez le moteur de la machine, retirez le bouton de démarrage électrique et retirez toutes les batteries.

Important: Ne faites pas tourner le moteur sans le filtre à air au complet, sous peine d'endommager gravement le moteur.

1. Effectuez les préparatifs d'entretien recommandés ; voir Préparation à l'entretien.

2. Déclipsez et retirez le couvercle et le filtre en mousse. Nettoyez chacun soigneusement (Figure 25).



   Figure 25

   1. Appuyer sur les languettes pour déposer le couvercle
   2. Filtre en mousse

3. Placez le filtre en mousse dans le couvercle arrière et placez-le dans la tête motrice.

1. Effectuez les préparatifs d'entretien recommandés ; voir Préparation à l'entretien.

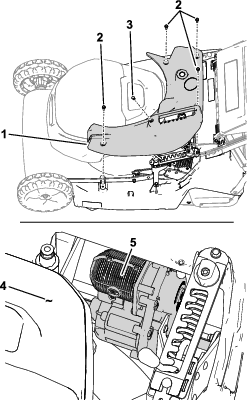

2. Déposez le couvercle supérieur en retirant 4 boulons (M6) et un rivet poussoir (Figure 26).



   Figure 26

   1. Couvercle supérieur
   2. Boulon (M6)
   3. Rivet poussoir
   4. Tête motrice
   5. Enlevez les débris sur la surface de la transmission.

3. Avec une brosse, éliminez le débris sur la surface de la transmission, en particulier sur les évents (Figure 26).

   Important: N'essayez pas de nettoyer la transmission avec de l'eau ou de l'air comprimé.

4. Reposez le couvercle à l'aide des fixations retirées précédemment.

Lorsque vous remplacez le câble, ou si le câble d'autopropulsion ou de commande de la lame est mal ajusté, réglez les câbles.

1. Tournez l'écrou de réglage dans le sens antihoraire pour desserrer le réglage du câble (Figure 27).



   Figure 27

   1. Interrupteur de démarrage électrique
   2. Écrou de réglage
   3. Tourner l'écrou dans le sens horaire pour serrer le réglage
   4. Tourner l'écrou dans le sens antihoraire pour desserrer le réglage
   5. Câble d'autopropulsion
   6. Câble de commande de la lame

2. Ajustez la tension des câbles (Figure 27) en les tirant en arrière ou en les poussant en avant, puis en les maintenant à cette position.

3. Tournez l'écrou de réglage dans le sens horaire pour serrer le réglage du câble.

   Note: Serrez l'écrou solidement avec une clé à douille ou à molette.

   Important: Ne tendez pas les câbles de manière excessive, au risque d'endommager les commandes électriques.

Important: Vous aurez besoin d'une clé dynamométrique pour monter la lame correctement. Si vous n'en possédez pas ou si vous ne vous sentez pas capable d'effectuer cette procédure, adressez-vous à un concessionnaire-réparateur agréé.

Si la lame est endommagée ou fêlée, remplacez-la immédiatement. Si la lame est émoussée ou ébréchée, faites-la aiguiser et équilibrer ou remplacez-la.

1. Basculez la machine sur le côté, levier de sélection de hauteur de coupe en haut.

2. Immobilisez la lame avec un morceau de bois (Figure 28).



   Figure 28

3. Déposez la lame et conservez les fixations (Figure 28).

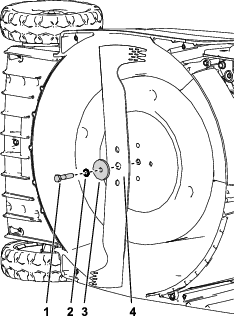

4. Montez la nouvelle lame et toutes les fixations (Figure 29).



   Figure 29

   1. Boulon
   2. Rondelle-frein
   3. Entretoise
   4. Lame

   Important: Dirigez les ailettes de la lame vers le carter de la machine.

5. À l'aide d'une clé dynamométrique, serrez le boulon de lame à 75 N·m.

Une lame légèrement émoussée peut être aiguisée. Les deux tranchants de la lame doivent être affûtés également pour assurer un bon équilibrage.

1. Retirez la batterie de la machine ; voir Remplacement de la lame.

2. Nettoyez la lame avec une brosse et de l'eau, puis vérifiez si elle est endommagée.

3. Aiguisez les deux tranchants avec une lime plate.



   Figure 30

   1. Limer à un angle de 30 à 45 degrés

4. Insérez un tournevis dans le trou central et tenez la lame à l'horizontale.

   Note: Une lame équilibrée restera à horizontale.



   Figure 31

5. Aiguisez l'extrémité la plus lourde jusqu'à ce que la lame soit correctement équilibrée.

   Note: Si la lame n'est pas équilibrée, l'extrémité la plus lourde penchera vers le bas.



   Figure 32

Important: Après avoir retiré la batterie, recouvrez les bornes de ruban adhésif épais. N'essayez pas de détruire ou de démonter la batterie ni de déposer aucun de ses composants.

Contactez votre municipalité ou votre distributeur Toro autorisé pour plus d'informations sur le recyclage responsable de la batterie.
