Tosaerba eProStripe® 560 60 V

Il simbolo di avviso di sicurezza (Figura 2) mostrato in questo manuale e sulla macchina richiama la vostra attenzione su importanti messaggi di sicurezza di cui dovrete seguire le indicazioni per evitare incidenti.

Figura 2

Simbolo di avviso di sicurezza

Il simbolo di avviso di sicurezza compare sopra l'informazione che vi avverte di azioni o situazioni non sicure ed è seguito dalla parola PERICOLO, AVVERTENZA o ATTENZIONE.

PERICOLO indica una situazione di pericolo imminente che, se non evitata, determina la morte o gravi infortuni.

AVVERTENZA indica una situazione di pericolo potenziale che, se non evitata, potrebbe determinare la morte o gravi infortuni.

ATTENZIONE indica una situazione di pericolo potenziale che, se non evitata, potrebbe determinare infortuni lievi o moderati.

Per evidenziare le informazioni vengono utilizzate anche altre due parole. Importante indica informazioni meccaniche di particolare importanza, e Nota evidenzia informazioni generali di particolare rilevanza.

Conservate tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine “utensile elettrico” nelle avvertenze si riferisce all'utensile alimentato tramite rete elettrica (cablato) o a batteria (cordless).

1. Sicurezza dell'area di lavoro

   1. Mantenete l'area di lavoro pulita e ben illuminata. Le aree in disordine o buie aumentano il rischio di incidenti.

   2. Non utilizzate gli utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille che possono infiammare la polvere o i vapori.

   3. Quando utilizzate un utensile elettrico, tenete a distanza i bambini e i presenti. Le disattenzioni possono causare la perdita di controllo.

2. Sicurezza elettrica

   1. Le spine degli utensili elettrici devono corrispondere alla presa. Non modificate mai in alcun modo la spina. Non utilizzate adattatori con utensili elettrici dotati di messa a terra. Le spine non modificate con prese corrispondenti ridurranno il rischio di scosse elettriche.

   2. Evitate il contatto del corpo con superfici dotate di messa a terra, ad esempio tubi, radiatori, fornelli o refrigeratori. Il rischio di folgorazione è maggiore se il vostro corpo è collegato a terra.

   3. Non esponete gli utensili elettrici a pioggia o condizioni di umidità. L'acqua che penetra in un utensile elettrico aumenterà il rischio di scosse elettriche.

   4. Non maltrattate il cavo. Non utilizzate mai il cavo per trasportare, tirare o scollegare l'utensile elettrico. Tenete il cavo lontano da calore, olio, bordi affilati o parti mobili. Cavi danneggiati o attorcigliati aumentano il rischio di folgorazione.

   5. Durante l'utilizzo di un utensile elettrico all'esterno, adoperate una prolunga adatta all'uso all'aperto. L'uso di un cavo adatto all'uso all'aperto riduce il rischio di folgorazione.

   6. Se l'uso di un utensile elettrico in un'area umida è inevitabile, utilizzate un'alimentazione protetta da un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di folgorazione.

3. Sicurezza personale

   1. L'uso di un utensile elettrico richiede attenzione, cautela e buon senso. Non utilizzate un utensile elettrico se siete stanchi o sotto l'influsso di droghe, alcol o farmaci. Un momento di disattenzione durante l'utilizzo di un utensile elettrico può causare gravi lesioni personali.

   2. Utilizzate dispositivi di protezione personale. Usate sempre occhiali di sicurezza. Dispositivi di protezione come maschera antipolvere, scarpe di sicurezza antiscivolo, casco o protezioni per l'udito utilizzati nelle condizioni opportune riducono le lesioni personali.

   3. Prevenite avviamenti accidentali. Accertatevi che l'interruttore sia in posizione di spegnimento prima di effettuare il collegamento a una presa di corrente e/o al pacco batteria e prima di afferrare o trasportare l'utensile. Trasportare utensili elettrici con un dito sull'interruttore o mettere sotto carica utensili elettrici con l'interruttore in posizione di accensione favorisce gli incidenti.

   4. Rimuovete eventuali chiavi o attrezzi di regolazione prima di accendere l'utensile elettrico. Un attrezzo o una chiave lasciata applicata a una parte rotante dell'utensile elettrico può causare lesioni personali.

   5. Non sporgetevi. Mantenete una posizione salda sui piedi e un buon equilibrio in ogni momento. Ciò consente un migliore controllo dell'utensile elettrico in situazioni impreviste.

   6. Indossate abiti adeguati. Non indossate abiti larghi o gioielli. Tenete lontani i capelli e i capi di abbigliamento dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi sciolti potrebbero rimanere intrappolati nelle parti in movimento.

   7. Se i dispositivi prevedono il collegamento di mezzi per la raccolta e l'estrazione della polvere, accertatevi che siano collegati e utilizzati in maniera appropriata. L'utilizzo di mezzi per la raccolta della polvere può ridurre i pericoli associati alla polvere.

   8. Non lasciate che la familiarità ottenuta dall'uso frequente degli utensili vi porti a un eccesso di sicurezza, facendovi ignorare i principi di sicurezza dell'utensile. Una piccola disattenzione può causare gravi infortuni in una frazione di secondo.

4. Utilizzo e cura dell'utensile elettrico

   1. Non forzate l'utensile elettrico. Utilizzate l'utensile elettrico corretto per la vostra applicazione. L'utensile elettrico corretto eseguirà il lavoro in maniera migliore e più sicura, alla velocità per la quale è stato progettato.

   2. Non usate l'utensile elettrico se l'interruttore non lo accende e spegne. Qualsiasi utensile elettrico che non possa essere controllato con l'interruttore è pericoloso e deve essere riparato.

   3. Scollegate la spina dall'alimentazione e/o rimuovete il pacco batteria, se possibile, dall'utensile elettrico prima di effettuare eventuali regolazioni, sostituire gli accessori o riporre gli utensili elettrici. Tali misure preventive riducono il rischio di avviamento accidentale dell'utensile elettrico.

   4. Riponete gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentite a persone che non hanno familiarità con l'utensile o le istruzioni di metterlo in funzione. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori non addestrati.

   5. Manutenete utensili elettrici e accessori. Controllate eventuali disallineamenti o grippaggio delle parti mobili, rottura dei componenti e altre condizioni che possono influire sul funzionamento dell'utensile elettrico. In caso di danni, fate riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici con scarsa manutenzione.

   6. Gli utensili da taglio devono essere tenuti affilati e puliti. Utensili da taglio con una manutenzione adeguata e bordi affilati hanno meno probabilità di incepparsi e sono più facili da controllare.

   7. Utilizzate l'utensile elettrico, gli accessori e le punte dell'utensile ecc. in conformità a queste istruzioni, tenendo in considerazione le condizioni operative e l'attività da eseguire. L'uso dell'utensile elettrico per operazioni diverse da quelle a cui è destinato può provocare situazioni pericolose.

   8. Mantenete le impugnature e le superfici di presa asciutte, pulite e prive di olio e grassi. Impugnature e superfici di contatto scivolose non consentono la manipolazione sicura e il controllo dell'utensile in situazioni impreviste.

5. Utilizzo e cura dell'utensile a batteria

   1. Ricaricate solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto a un tipo di pacco batteria potrebbe causare rischi di incendio se utilizzato con un altro pacco batteria.

   2. Utilizzate utensili elettrici solo con pacchi batteria appositamente progettati. L'utilizzo di altri pacchi batteria può creare un rischio di lesioni e incendio.

   3. Quando il pacco batteria non è in uso, tenetelo lontano da altri oggetti metallici come graffette per la carta, monete, chiavi, chiodi, viti o oggetti metallici di altro tipo e di piccole dimensioni, che potrebbero stabilire un collegamento tra i morsetti. Un cortocircuito dei morsetti della batteria può causare ustioni o incendi.

   4. In caso di utilizzo improprio, il liquido potrebbe venire espulso dalla batteria; evitate il contatto. Se avviene un contatto accidentale, sciacquate con acqua. Se il liquido entra a contatto con gli occhi, consultate un medico. Il liquido emesso dalla batteria può provocare irritazioni o ustioni.

   5. Non utilizzate un pacco batteria o un utensile danneggiato o modificato. Batterie danneggiate o modificate possono determinare un comportamento imprevisto e causare incendi, esplosione o rischio di infortuni.

   6. Non esponete un pacco batteria o un utensile a fiamme o temperature eccessive. L'esposizione alle fiamme o a una temperatura superiore a 130 °C (265 °F) potrebbe causare un'esplosione.

   7. Seguite tutte le istruzioni di ricarica e non caricate il pacco batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Una ricarica non corretta o a temperature al di fuori dell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

6. Manutenzione

   1. Fate effettuare la manutenzione del vostro utensile elettrico a un addetto alle riparazioni qualificato, utilizzando solo parti sostitutive identiche. Ciò garantirà che la sicurezza dell'utensile elettrico venga mantenuta.

   2. Non intervenite mai sui pacchi batteria danneggiati. La manutenzione dei pacchi batteria deve essere effettuata solo dal produttore o dai centri assistenza autorizzati.

• Non utilizzate il tosaerba sotto la pioggia o sul bagnato. Queste condizioni possono aumentare il rischio di scosse elettriche.

• Non utilizzate il tosaerba in condizioni di meteo avverso, soprattutto quando c'è rischio di fulmini. In questo modo si ridurrà il rischio di venire colpiti da un fulmine.

• Esaminate attentamente l'area in cui deve essere utilizzato il tosaerba per individuare eventuali esemplari di fauna selvatica. La fauna selvatica potrebbe essere ferita dal tosaerba in funzione.

• Ispezionate attentamente l'area in cui deve essere utilizzato il tosaerba e togliete tutte le pietre, i rametti, i fili metallici, gli ossi ed altri corpi estranei. Gli oggetti scagliati possono causare lesioni.

• Prima dell'utilizzo del tosaerba controllate sempre a vista che le lame e il gruppo lame non siano usurati o danneggiati. I componenti usurati o danneggiati aumentano il rischio di lesioni.

• Controllate frequentemente che il cesto di raccolta non presenti segni di usura o deterioramento. Un sistema di raccolta usurato o danneggiato potrebbe aumentare il rischio di lesioni personali.

• Non rimuovete le protezioni. Le protezioni devono essere funzionanti e correttamente montate. Una protezione allentata, danneggiata o non correttamente funzionante potrebbe causare un infortunio.

• Mantenete le prese d'aria libere da detriti. Le prese d'aria bloccate e i detriti possono provocare surriscaldamento o rischio di incendio.

• Durante l'utilizzo del tosaerba indossate sempre calzature antiscivolo e di protezione. Non usate la macchina a piedi nudi o indossando sandali. In tal modo si riduce la probabilità di lesioni ai piedi nel caso in cui vengano a contatto con la lama in movimento.

• Indossate sempre pantaloni lunghi durante l'utilizzo del tosaerba. La pelle esposta aumenta il rischio di lesioni procurate da oggetti scagliati.

• Non utilizzate il tosaerba sull'erba bagnata. Camminate, non correte. In tal modo riducete il rischio di scivolamento e caduta, con conseguenti lesioni.

• Non utilizzate il tosaerba su pendenze eccessivamente ripide. In tal modo riducete il rischio di perdita di controllo, scivolamento e caduta, con il conseguente rischio di infortuni.

• Quando lavorate su pendenze, assicuratevi di mantenere sempre un buon appoggio dei piedi, di lavorare in senso trasversale alla pendenza, mai in salita o in discesa, e di prestare estrema attenzione durante i cambi di direzione. In tal modo riducete il rischio di perdita di controllo, scivolamento e caduta, con il conseguente rischio di infortuni.

• Prestate la massima attenzione quando fate marcia indietro o tirate il tosaerba verso di voi. Fate sempre attenzione all'ambiente circostante. In tal modo riducete il rischio di inciampo durante l'utilizzo della macchina.

• Non toccate le lame e altre parti mobili pericolose mentre sono ancora in movimento. Ciò riduce il rischio di lesioni provocate da parti mobili.

• Quando rimuovete materiale bloccato o pulite il tosaerba, accertatevi che tutti gli interruttori di alimentazione siano disattivati e che il pacco batteria sia scollegato. L'avviamento improvviso del tosaerba potrebbe causare gravi lesioni personali.

1. Addestramento

   • L'operatore della macchina è responsabile di eventuali incidenti o pericoli per le persone o i beni.

   • Non consentite ai bambini di utilizzare o giocare con la macchina, con il pacco batteria o con il caricabatteria; le normative locali possono limitare l'età dell'operatore.

   • Non consentite a persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenze di utilizzare la macchina, il pacco batteria o il caricabatteria, a meno che non siano sorvegliati o non abbiano ricevuto istruzioni sul relativo utilizzo sicuro e comprendano i pericoli correlati all'utilizzo.

   • Prima di utilizzare il pacco batteria e il caricabatterie, leggete tutte le istruzioni e le indicazioni di precauzione su questi prodotti.

2. Preparazione

   • Sostituite eventuali adesivi danneggiati o illeggibili.

   • Utilizzate solo il pacco batteria specificato da Toro. L'utilizzo di altri accessori e attrezzi può aumentare il rischio di infortuni e incendi.

   • Il collegamento del caricabatterie a una presa di corrente non adeguata può causare un incendio o una scossa elettrica. Per un diverso tipo di collegamento, se necessario usate un adattatore adeguato alla configurazione della presa elettrica.

   • Non utilizzate un pacco batteria o un caricabatteria danneggiato o modificato, che potrebbe comportarsi in modo imprevedibile e causare incendi, esplosioni o rischio di infortuni.

   • Se il cavo di alimentazione del caricabatteria è danneggiato, contattate un Centro assistenza autorizzato per sostituirlo.

   • Non utilizzate batterie non ricaricabili.

   • Caricate il pacco batteria solo con il caricabatteria specificato da Toro. Un caricabatterie adatto a un tipo di pacco batteria può creare un rischio di incendio se utilizzato con un altro pacco batteria.

   • Caricate il pacco batteria solo in un'area ben ventilata.

   • Non esponete un pacco batteria o un caricabatteria a fiamme o temperature superiori a 68 °C.

   • Seguite tutte le istruzioni di ricarica e non caricate il pacco batteria al di fuori del range di temperatura specificato nelle istruzioni. Altrimenti, potreste danneggiare il pacco batteria e aumentare il rischio di incendio.

3. Funzionamento

   • Restate sempre lontani dall'apertura di scarico.

   • Disinnestate la trazione automatica (se in dotazione) prima di avviare la macchina.

   • Evitate avviamenti accidentali: accertatevi che il pulsante di avviamento elettrico sia rimosso dall'ignizione prima di effettuare il collegamento al pacco batteria e prima di maneggiare la macchina.

   • Arrestate la macchina, rimuovete il pulsante di avviamento elettrico, togliete il pacco batteria dalla macchina e attendete che tutte le parti in movimento si arrestino prima di effettuare interventi di manutenzione o pulizia della macchina.

   • Togliete il pacco batteria e il pulsante di avviamento elettrico dalla macchina ogni qualvolta la lasciate incustodita o prima di cambiare gli accessori.

   • Non dirigete il materiale di scarico verso le persone. Evitate di scaricare il materiale contro un muro o un'ostruzione poiché potrebbe rimbalzare contro di voi. Fermate la/le lama/lame quando attraversate superfici in ghiaia.

   • Fate attenzione a buche, solchi, gobbe, rocce o altre insidie del terreno. Il terreno accidentato può far sì che perdiate l'equilibrio o la presa.

   • Se la macchina colpisce un oggetto o inizia a vibrare, spegnete immediatamente la macchina, rimuovete il pulsante di avviamento elettrico, togliete il pacco batteria e attendete l'arresto di tutte le parti in movimento prima di esaminare la macchina per escludere danni. Effettuate le riparazioni necessarie prima di riprendere a utilizzare la macchina.

   • Arrestate la macchina e togliete il pulsante di avviamento elettrico prima di caricare la macchina per il trasporto.

   • In condizioni di uso scorretto, il pacco batteria può espellere del liquido: evitate il contatto. Se doveste venire accidentalmente a contatto con il liquido, lavatevi con acqua. Se il liquido dovesse venire a contatto con gli occhi, consultate un medico. Il liquido fuoriuscito dal pacco batteria può causare irritazioni o ustioni.

4. Manutenzione e rimessaggio

   • Arrestate la macchina, rimuovete il pulsante di avviamento elettrico, togliete il pacco batteria dalla macchina e attendete che tutte le parti in movimento si arrestino prima di effettuare interventi di manutenzione o pulizia della macchina.

   • Non tentate di riparare la macchina, ad eccezione di quanto indicato nelle istruzioni. Fate eseguire gli interventi di assistenza sulla macchina a un Centro assistenza autorizzato, utilizzando ricambi identici.

   • Affilate una lama smussata su entrambi i lati per mantenere l'equilibrio. Pulite la lama e assicuratevi che sia equilibrata.

   • Durante la manutenzione della lama, siate consapevoli del fatto che la lama può ancora muoversi anche se l'alimentazione è scollegata.

   • Per prestazioni ottimali, utilizzate solo ricambi e accessori originali Toro. Altri ricambi e accessori possono essere pericolosi e tale utilizzo potrebbe rendere nulla la garanzia del prodotto.

   • Effettuate la manutenzione della macchina – mantenete affilati e puliti i taglienti per prestazioni migliori e più sicure. Mantenete le stegole asciutte, pulite e prive di olio e grasso. Tenete le protezioni in posizione e in buone condizioni operative. Mantenete le lame affilate. Utilizzate solo lame di ricambio identiche.

   • Se non indicato nelle istruzioni, fate riparare o sostituire le protezioni o i componenti danneggiati da un Centro assistenza autorizzato.

   • Quando un pacco batteria non è in uso, tenetelo lontano da oggetti metallici, come graffette, monete, chiavi, chiodi e viti che possano creare un collegamento da un terminale a un altro. Mandare in cortocircuito i morsetti della batteria può causare bruciature o un incendio.

   • Controllate frequentemente i bulloni di montaggio della lama e del motore per verificare che siano serrati.

   • ATTENZIONE: se maneggiato impropriamente, il pacco batteria potrebbe causare incendi o ustioni chimiche. Non smontate il pacco batteria. Non riscaldate il pacco batteria a una temperatura superiore a 68 °C e non inceneritelo. Sostituite il pacco batteria solo con un pacco batteria originale Toro; l'utilizzo di un altro tipo di pacco batteria può causare un incendio o un'esplosione. Tenete i pacchi batteria fuori dalla portata dei bambini e nella confezione originale fino a quando non sarete pronti a utilizzarli.

   • Non smaltite la batteria nel fuoco. La cella potrebbe esplodere. Verificate le normative locali per possibili istruzioni speciali di smaltimento.

Parti necessarie per questa operazione:

Allineate i fermi del coperchio con le fessure e spingete il coperchio verso il basso per fissarlo.

Figura 3

1. Inserite i fermi qui.

Parti necessarie per questa operazione:

1. Rimuovete i dadi di bloccaggio dai 2 bulloni esposti sulla parte superiore del piatto di taglio.

2. Montate una stegola inferiore su ciascun lato della parte superiore del piatto di taglio con una piastra di fissaggio e i dadi di bloccaggio rimossi dal piatto di taglio al passaggio precedente (1).

   Note: I tubi della stegola inferiore presentano una piega lungo la sezione centrale; assicuratevi che i tubi siano montati in modo tale che la sezione piegata del tubo sia rivolta verso il terreno.



   Figura 4

   Lato sinistro illustrato

   1. Tappo per dado
   2. Dado di bloccaggio
   3. Piastra di fissaggio
   4. Stegola inferiore
   5. Rimuovete il dado di bloccaggio e montate qui la stegola inferiore.

3. Montate la parte inferiore delle stegole di ancoraggio su ogni lato del piatto di taglio utilizzando un bullone corto, rondelle piane all'interno e all'esterno del piatto di taglio e un dado di bloccaggio (Figura 5).



   Figura 5

   Lato sinistro illustrato

   1. Dado di bloccaggio
   2. Rondella piana
   3. Stegola di ancoraggio
   4. Bullone corto

4. Montate la stegola superiore e la parte superiore delle stegole di ancoraggio sulle stegole inferiori con 3 rondelle a coppa, 2 bulloni lunghi e 2 dadi di bloccaggio su ciascun lato (Figura 6).



   Figura 6

   Lato sinistro illustrato

   1. Bullone lungo
   2. Rondella a coppa
   3. Stegola inferiore
   4. Stegola superiore
   5. Stegola di ancoraggio
   6. Dado di bloccaggio
   7. Tappoper dado

5. Montate i tappi per dadi su tutti i dadi esposti delle stegole.

Parti necessarie per questa operazione:

1. Per evitare incidenti, tagliate il nastro fissato al cesto di raccolta ed eliminatelo.

2. Inserite il telaio nel cesto di raccolta, tenendo la maniglia al di sopra del cesto (Figura 7).



   Figura 7

   1. Stegola del telaio
   2. Cesto di raccolta

3. Assicurate i fermagli in plastica al telaio del cesto di raccolta (Figura 8).



   Figura 8

   1. Fermagli in plastica

Specifiche intervalli di temperatura

*I tempi di ricarica possono aumentare se la ricarica dei pacchi batteria non avviene all'interno dello specifico intervallo di temperatura.

Stoccate la macchina, i pacchi batteria e i caricabatterie in un luogo chiuso, ben pulito e asciutto.

È disponibile una gamma di attrezzi ed accessori approvati da Toro per l'impiego con la macchina, per ottimizzare ed ampliare le sue applicazioni. Richiedete un elenco di tutti gli attrezzi ed accessori approvati a un Centro Assistenza Toro o a un Distributore Toro autorizzati oppure visitate il sito www.Toro.com.

Per ottenere prestazioni ottimali e mantenere la certificazione di sicurezza della macchina, utilizzate solo ricambi e accessori originali Toro. Componenti e accessori sostitutivi realizzati da altri produttori potrebbero essere pericolosi.

1. Portate la macchina su una superficie pianeggiante.

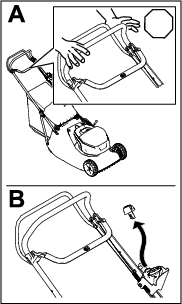

2. Spegnete la macchina e rimuovete il pulsante di avviamento elettrico e tutti i pacchi batteria dalla macchina.

Important: Non azionate il motore senza il filtro dell'aria completo in posizione, per evitare di danneggiare seriamente il motore.

1. Eseguite le procedure di preparazione alla manutenzione; vedere Preparazione per la manutenzione.

2. Sganciate e rimuovete il coperchio e il filtro in schiuma sintetica. Pulite entrambi accuratamente (Figura 25).



   Figura 25

   1. Premete le linguette per rimuovere il coperchio.
   2. Filtro in schiuma sintetica

3. Installate il filtro in schiuma sintetica sul coperchio posteriore e montatelo sulla testata.

1. Eseguite le procedure di preparazione alla manutenzione; vedere Preparazione per la manutenzione.

2. Rimuovete il coperchio superiore rimuovendo 4 bulloni (M6) e un rivetto a scatto (Figura 26).

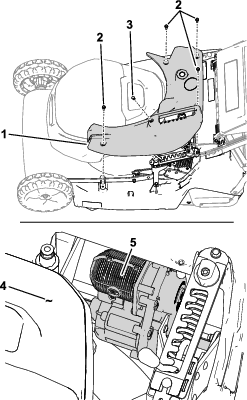

   Figura 26

   1. Coperchio superiore
   2. Bullone(M6)
   3. Rivetto a scatto
   4. Testata
   5. Rimuovete eventuali detriti dalla superficie della trasmissione.

3. Con una spazzola, rimuovete eventuali detriti dalla superficie della trasmissione, in particolare dagli sfiati della trasmissione (Figura 26).

   Important: Non pulite la trasmissione utilizzando acqua o aria compressa.

4. Montate il coperchio utilizzando i dispositivi di fissaggio rimossi in precedenza.

Quando installate un nuovo cavo, oppure se i cavi dell'unità a trazione automatica o della lama non sono regolati, regolate i cavi.

1. Girate il dado di regolazione in senso antiorario per allentare la regolazione del cavo (Figura 27).



   Figura 27

   1. Interruttore di avviamento elettrico
   2. Dado di regolazione
   3. Girate il dado in senso orario per stringere la regolazione.
   4. Girate il dado in senso antiorario per allentare la regolazione.
   5. Cavo della trazione automatica
   6. Cavo di comando della lama

2. Regolate la tensione dei cavi (Figura 27) tirandoli indietro o spingendoli in avanti e poi mantenendoli in tale posizione.

3. Ruotate il dado di regolazione in senso orario per stringere la regolazione del cavo.

   Note: Serrate saldamente il dado con una bussola o una chiave.

   Important: Non tendete eccessivamente i cavi per evitare di danneggiare gli interruttori di comando elettrico.

Important: Per il corretto montaggio della lama dovete usare una chiave torsiometrica. Se non disponete di una chiave torsiometrica o avete dubbi sull'esecuzione di questa operazione, contattate un Centro Assistenza autorizzato.

Se la lama è danneggiata, sostituitela immediatamente. Se il tagliente è smussato o scheggiato, fatelo affilare e livellare, oppure sostituite la lama.

1. Inclinate la macchina sul fianco, con la leva dell'altezza di taglio rivolta verso l'alto.

2. Usate un blocco di legno per tenere ferma la lama (Figura 28).



   Figura 28

3. Togliete la lama e conservate la bulloneria di montaggio (Figura 28).

4. Montate la nuova lama usando la bulloneria di montaggio (Figura 29).

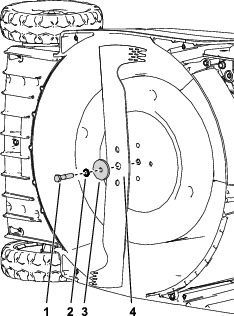

   Figura 29

   1. Bullone
   2. Rondella di bloccaggio
   3. Distanziale
   4. Lama

   Important: Le estremità curve della lama devono essere rivolte verso la scocca del tosaerba.

5. Utilizzate una chiave torsiometrica per serrare il bullone della lama a 75 N∙m.

Una lama leggermente usurata può essere affilata di nuovo. Entrambi i bordi della lama devono essere affilati in uguale misura per garantire il bilanciamento della lama medesima.

1. Rimuovete la lama dalla macchina; vedere Sostituzione della lama.

2. Pulite la lama con una spazzola e dell'acqua, quindi ispezionate la lama per rilevare l'eventuale presenza di danni.

3. Affilate entrambi i taglienti con una lima piatta.



   Figura 30

   1. Limate da 30° a 45°

4. Infilate un cacciavite nel foro centrale e mettete la lama in posizione orizzontale.

   Note: Una lama correttamente bilanciata mantiene la posizione orizzontale.



   Figura 31

5. Affilate l'estremità pesante fino a quando la lama non è correttamente bilanciata.

   Note: Se la lama non è bilanciata correttamente, l'estremità più pesante ruota verso il basso.



   Figura 32

Important: Al momento della rimozione, coprite i terminali del pacco batteria con nastro adesivo per servizio pesante. Non tentate di distruggere o smontare il pacco batteria o di rimuovere alcuno dei suoi componenti.

Contattate la vostra sede municipale o il vostro distributore Toro autorizzato per ulteriori informazioni su come riciclare responsabilmente la batteria.
