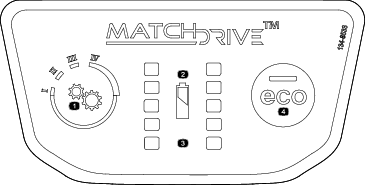

eProStripe® 560 60 V maaier

Het waarschuwingssymbool (Figuur 2) in deze handleiding en op de machine geeft belangrijke veiligheidsinformatie aan die u moet opvolgen om ongelukken te voorkomen.

Figuur 2

Waarschuwingssymbool

Het waarschuwingssymbool staat boven informatie die u waarschuwt voor onveilige acties of situaties en wordt gevolgd door het woord GEVAAR, WAARSCHUWING, of VOORZICHTIG.

GEVAAR: een direct gevaarlijke situatie die, als deze niet wordt voorkomen, altijd zal leiden tot de dood of ernstig letsel.

WAARSCHUWING: een mogelijk gevaarlijke situatie die, als deze niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: een mogelijk gevaarlijke situatie die, als deze niet wordt voorkomen, kan leiden tot licht of middelmatig letsel.

Er worden in deze handleiding nog twee woorden gebruikt om uw aandacht op bijzondere informatie te vestigen. Belangrijk attendeert u op bijzondere technische informatie en Opmerking duidt algemene informatie aan die bijzondere aandacht verdient.

Bewaar alle waarschuwingen en voorschriften zodat u deze later nog kunt raadplegen.

De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw elektrisch apparaat met elektriciteitskabel of met accu (draadloos).

1. Veiligheid van het werkgebied

   1. Zorg ervoor dat het werkgebied schoon en goed verlicht is. Rommelige of donkere omgevingen lokken ongevallen uit.

   2. Gebruik geen elektrisch gereedschap in omgevingen waar ontploffingsgevaar heerst, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen doen ontvlammen.

   3. Hou kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap gebruikt. Afleiding kan ervoor zorgen dat u de controle verliest.

2. Elektrische veiligheid

   1. Stekkers van elektrisch gereedschap moeten passen in het stopcontact. Pas de stekker nooit aan. Gebruik geen verloopstekkers in combinatie met geaard elektrisch gereedschap. Onbewerkte stekkers en passende stopcontacten verkleinen het risico op elektrische schokken.

   2. Vermijd contact tussen uw lichaam en geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is meer kans op elektrische schokken als uw lichaam geaard is.

   3. Stel elektrisch gereedschap niet bloot aan regen of natte omgevingen. Water dat elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.

   4. Wees voorzichtig met het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, trekken of uit het stopcontact te halen. Hou het snoer uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

   5. Als u elektrisch gereedschap buiten gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Een snoer gebruiken dat geschikt is voor buitengebruik verkleint de kans op elektrische schokken.

   6. Als gebruik van elektrisch gereedschap in een vochtige omgeving noodzakelijk is, gebruik dan een stroomvoorziening die beveiligd is met een aardlekschakelaar. Gebruik van een aardlekschakelaar verkleint het risico op elektrische schokken.

3. Persoonlijke veiligheid

   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand wanneer u de machine gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan ernstig lichamelijk letsel tot gevolg hebben.

   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbescherming zullen bij juist gebruik het risico op lichamelijk letsel verkleinen.

   3. Voorkom dat u het gereedschap ongewild inschakelt. Zorg ervoor dat de schakelaar in de UIT-stand staat voordat u het gereedschap aansluit op het elektriciteitsnet en/of het accupack, of voordat u het gereedschap vastneemt of draagt.Elektrisch gereedschap dragen met uw vinger op de schakelaar, of elektrisch gereedschap in werking stellen terwijl de schakelaar aan staat, lokt ongevallen uit.

   4. Verwijder stelsleutels en moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel laten zitten op een draaiend deel van het elektrisch gereedschap kan tot lichamelijk letsel leiden.

   5. Reik niet te ver. Zorg dat u te allen tijde stevig en evenwichtig staat. Zo hebt u meer controle over het elektrisch gereedschap als zich onverwachte situaties voordoen.

   6. Draag geschikte kleding. Draag geen losse kleding of juwelen. Hou uw haar en kleren uit de buurt van bewegende onderdelen. Losse kleding, juwelen en lang haar kunnen gegrepen worden door bewegende onderdelen.

   7. Als er toestellen voorzien worden voor de aansluiting van stofafzuiging- en stofopvangvoorzieningen, zorg dan dat deze aangesloten zijn en correct worden gebruikt. Gebruik van stofopvang kan risico's veroorzaakt door stof verkleinen.

   8. Als u vaak met hetzelfde gereedschap werkt en ermee vertrouwd raakt, bestaat het gevaar dat u er minder oplettend mee omgaat en de veiligheidsrichtlijnen niet meer naleeft. Let hiervoor op! Een nonchalante actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4. Gebruik van en zorg voor elektrisch gereedschap

   1. Belast het elektrisch gereedschap niet te zwaar. Gebruik het juiste elektrisch gereedschap voor het werk dat u wilt verrichten. Het juiste elektrische gereedschap doet het werk beter, veiliger en in het tempo waarvoor het bedoeld is.

   2. Gebruik het elektrisch gereedschap niet als u het niet aan en uit kunt schakelen met de schakelaar. Elektrisch gereedschap dat niet kan worden bediend met de schakelaar is gevaarlijk en moet worden hersteld.

   3. Koppel de stekker los van de stroomvoorziening en/of verwijder het accupack van het elektrisch gereedschap, indien dit verwijderbaar is, voordat u aanpassingen maakt, accessoires verandert of het elektrisch gereedschap stalt. Zulke preventieve veiligheidsmaatregelen verkleinen de kans dat u het elektrisch gereedschap per ongeluk inschakelt.

   4. Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen, en voorkom dat personen die het elektrisch gereedschap of deze voorschriften niet kennen het elektrisch gereedschap gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van gebruikers die niet de nodige training hebben genoten.

   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op slechte uitlijning of vastlopen van bewegende onderdelen, defecte onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap nadelig kunnen beïnvloeden. In geval van schade dient u het elektrisch gereedschap te laten herstellen voordat u het weer in gebruik neemt. Veel ongelukken zijn te wijten aan slecht onderhoud van elektrisch gereedschap.

   6. Hou maaimachines scherp en schoon. Goed onderhouden maaimachines met scherpe snijranden lopen minder gemakkelijk vast en zijn eenvoudiger te bedienen.

   7. Gebruik elektrisch gereedschap, accessoires, opzetwerktuigen enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere doeleinden dan die waarvoor het bedoeld is, kan aanleiding geven tot een gevaarlijke situatie.

   8. Hou de handgrepen en aanraakoppervlakken droog, schoon en vrij van olie en vet. Als de handgrepen en aanraakoppervlakken glibberig zijn, kunt u niet veilig omgaan met het gereedschap en kunt u het niet beheersen in onverwachte omstandigheden.

5. Gebruik van en zorg voor gereedschap met accu

   1. Alleen herladen met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor het ene type accupack kan in combinatie met een ander accupack voor brandgevaar zorgen.

   2. Gebruik elektrisch gereedschap alleen met specifiek daartoe bestemde accu’s. Gebruik van andere accupacks kan lichamelijk letsel en brand veroorzaken.

   3. Als het accupack niet wordt gebruikt, hou het dan uit de buurt van metalen voorwerpen zoals paperclips, muntjes, sleutels, nagels, schroeven en andere kleine metalen objecten die een brug kunnen vormen tussen de polen. Kortsluiting tussen de accupolen kan brandwonden en brand veroorzaken.

   4. Bij verkeerd gebruik kan vloeistof uit de accu lekken; vermijd contact hiermee. Als u er per ongeluk toch in aanraking mee komt, spoel dan met water. Als de vloeistof in uw ogen terechtkomt, vraag dan bijkomend om medische bijstand. Vloeistof die uit de accu wordt geworpen, kan irritatie van de huid of brandwonden veroorzaken.

   5. Gebruik geen accupack of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu’s kunnen onverwacht gedrag vertonen, wat kan leiden tot brand, explosie of lichamelijk letsel.

   6. Stel een accupack of gereedschap niet bloot aan brand of een buitensporige temperatuur. Blootstelling aan brand of een temperatuur boven 130 °C kan een explosie veroorzaken.

   7. Volg alle instructies aangaande het laden en laad het accupack of het gereedschap niet op buiten het temperatuurbereik dat wordt gespecificeerd in de instructies. Als u het accupack of het gereedschap niet juist oplaadt of met temperaturen buiten het gespecificeerde bereik, dan kan dit de accu beschadigen en het risico op brand verhogen.

6. Onderhoud

   1. Laat uw elektrisch gereedschap nazien door een erkende hersteller die alleen identieke vervangonderdelen gebruikt. Dit waarborgt veilig gebruik van het elektrisch gereedschap.

   2. Voer nooit onderhoudswerkzaamheden uit aan beschadigde accupacks. Onderhoud van de accupacks mag enkel worden uitgevoerd door de fabrikant of erkende dienstverleners.

• Gebruik de gazonmaaier niet in regen of in natte omgevingen. Als u dit toch doet, vergroot u het risico op elektrische schokken.

• Gebruik de gazonmaaier niet in slechte weersomstandigheden, vooral wanneer er een kans is op bliksem. Dit verhoogt de kans dat u getroffen wordt door bliksem.

• Ga zorgvuldig na of er dieren aanwezig zijn op de plek waar u de gazonmaaier gaat gebruiken. Wilde dieren kunnen gewond raken door de gazonmaaier tijdens het werk.

• Inspecteer eerst grondig het terrein waar u de gazonmaaier wilt gebruiken, en verwijder alle stenen, takken, draden, botten of andere vreemde voorwerpen. Uitgeworpen objecten kunnen ernstig lichamelijk letsel veroorzaken.

• Voordat u de gazonmaaier gebruikt, moet u altijd de messen en de meseenheid controleren op sporen van slijtage of beschadiging. Versleten of beschadigde onderdelen vergroten het risico op letsel.

• Controleer de grasvanger regelmatig op slijtage en mankementen. Een versleten of beschadigde grasvanger kan het risico op lichamelijk letsel vergroten.

• Zorg ervoor dat alle schermen op hun plaats zitten. De schermen moeten in goede staat verkeren en goed gemonteerd zijn. Een scherm dat los zit, beschadigd is of niet juist werkt, kan lichamelijk letsel tot gevolg hebben.

• Houd de inlaat voor de koellucht vrij van vuil. Geblokkeerde luchtinlaten en vuil kunnen leiden tot brand of oververhitting.

• Draag tijdens het werken met de gazonmaaier altijd beschermende antislipschoenen. Draag geen schoenen met open tenen en loop niet op blote voeten wanneer u de gazonmaaier gebruikt. Dit vermindert de kans op letsel aan de voeten door aanraking met het bewegende maaimes.

• Draag altijd een lange broek wanneer u de gazonmaaier gebruikt. Onbedekte huid vergroot de kans op letsel door uitgeworpen voorwerpen.

• Gebruik de gazonmaaier niet in nat gras. Wandelen, nooit rennen. Dit verkleint het risico op slippen en vallen, wat kan leiden tot lichamelijk letsel.

• Gebruik de gazonmaaier niet op extreem steile hellingen. Dit verkleint het risico op verlies van controle, slippen en vallen, wat kan leiden tot lichamelijk letsel.

• Zorg er bij het werken op hellingen altijd voor dat u stevig staat, maai altijd dwars op de helling, nooit omhoog en omlaag en ga zeer zorgvuldig te werk als u van richting verandert. Dit verkleint het risico op verlies van controle, slippen en vallen, wat kan leiden tot lichamelijk letsel.

• Ga zeer voorzichtig te werk als u de maaier omkeert of naar u toetrekt. Let altijd op uw omgeving. Dit vermindert het risico op struikelen tijdens het werk.

• Raak messen en andere gevaarlijke bewegende onderdelen niet aan terwijl deze nog bewegen. Dit verkleint het risico op letsel door bewegende onderdelen.

• Zorg ervoor dat alle voedingsschakelaars uitgezet zijn en dat het accupack is losgekoppeld wanneer u vastgelopen materiaal verwijdert of de gazonmaaier schoonmaakt. Onverwacht gebruik van de gazonmaaier kan leiden tot ernstig lichamelijk letsel.

1. Training

   • De bestuurder van de machine is verantwoordelijk voor ongevallen of schade aan andere personen of hun eigendommen.

   • Laat kinderen niet spelen met de machine, het accupack of de acculader of laat hen deze niet gebruiken; plaatselijke voorschriften kunnen nadere eisen stellen aan de leeftijd van degene die met het toestel werkt.

   • Laat mensen met beperkte fysieke, sensorische of geestelijke capaciteiten of zonder ervaring en kennis de machine, het accupack of de acculader niet gebruiken tenzij er toezicht wordt gehouden of aanwijzingen worden gegeven over hoe deze veilig kunnen worden gebruikt en ze de gevaren begrijpen die inherent zijn aan het gebruik ervan.

   • Lees alle instructies en waarschuwingen op deze producten voordat u het accupack en de acculader gebruikt.

2. Vóór ingebruikname

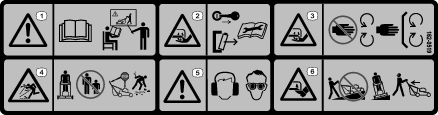

   • Vervang beschadigde of onleesbare labels.

   • Gebruik enkel het accupack dat door Toro wordt gespecificeerd. Indien u andere accessoires en werktuigen gebruikt, kan dit het risico op letsel en brand verhogen.

   • Het aansluiten van de acculader op een stopcontact met een ongeschikte spanning kan leiden tot brand of een elektrische schok. Gebruik bij een afwijkend stopcontact indien nodig een adapterstekker van het juiste type.

   • Gebruik geen beschadigd of aangepast accupack of beschadigde of aangepaste acculader. Deze kunnen onverwacht gedrag vertonen, wat kan leiden tot brand, explosie of lichamelijk letsel.

   • Als het stroomsnoer van de acculader beschadigd is, neem dan contact op met een erkende servicedealer om het te vervangen.

   • Gebruik geen niet-oplaadbare batterijen.

   • Laad het accupack enkel op met de acculader die door Toro is gespecificeerd. Een lader die geschikt is voor het ene type accupack kan in combinatie met een ander accupack voor brandgevaar zorgen.

   • Laad het accupack alleen op in een goed verluchte ruimte.

   • Stel het accupack of de acculader niet bloot aan een brand of aan temperaturen hoger dan 68 °C.

   • Volg alle instructies aangaande het laden en laad het accupack niet op buiten het temperatuurbereik dat wordt gespecificeerd in de instructies. Anders kunt u het accupack beschadigen en het risico op brand verhogen.

3. Bediening

   • Blijf altijd uit de buurt van afvoeropeningen.

   • Schakel de zelfaandrijving uit (indien aanwezig) voordat u de machine start.

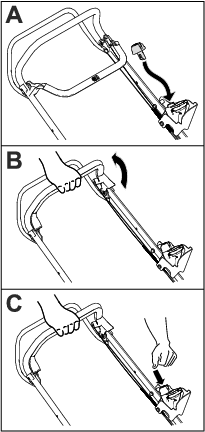

   • Voorkom dat u de machine ongewild start – Zorg ervoor dat de elektrische startknop is verwijderd van de ontsteking voordat u het accupack aansluit en de machine hanteert.

   • Stop de machine, verwijder de elektrische startknop, verwijder het accupack van de machine en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de machine schoonmaakt of er servicewerkzaamheden aan verricht.

   • Verwijder het accupack en de elektrische startknop uit de machine wanneer u deze onbeheerd achterlaat of voordat u de accessoires wisselt.

   • Het materiaal dat afgevoerd wordt niet naar iemand richten. Voorkom het afvoeren van materiaal tegen een muur of afscherming; het materiaal kan naar u terugketsen. Zet het mes/de messen stil bij het oversteken van grindoppervlakken.

   • Kijk uit voor gaten, geulen, hobbels, stenen of andere verborgen objecten. Op oneffen terrein kunt u uw evenwicht verliezen of wegglijden.

   • Als de machine een voorwerp raakt of begint te trillen, schakel de machine dan onmiddellijk uit, verwijder de elektrische startknop, verwijder het accupack en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de machine controleert op beschadiging. Voer alle noodzakelijke reparaties uit voordat u de machine weer in gebruik neemt.

   • Stop de machine en verwijder de elektrische startknop voordat u de machine laadt voor transport.

   • Bij verkeerd gebruik kan vloeistof uit het accupack lekken; vermijd contact hiermee. Als u per ongeluk in contact komt met de vloeistof, moet u spoelen met water. Als de vloeistof in uw ogen terechtkomt, moet u naar een arts gaan. Vloeistof die uit de accu ontsnapt, kan irritatie van de huid of brandwonden veroorzaken.

4. Onderhoud en opslag

   • Stop de machine, verwijder de elektrische startknop, verwijder het accupack van de machine en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de machine schoonmaakt of er servicewerkzaamheden aan verricht.

   • Probeer de machine niet te herstellen behalve als dit aangegeven is in de instructies. Laat een erkende servicedealer servicewerkzaamheden uitvoeren aan de machine en zorg ervoor dat hij/zij identieke vervangingsonderdelen gebruikt.

   • Slijp een bot mes aan beide zijden om de balans te behouden. Maak het mes schoon en controleer of het uitgebalanceerd is.

   • Wanneer u servicewerkzaamheden uitvoert aan het mes, moet u zich ervan bewust zijn dat het mes nog kan worden bewogen zelfs wanneer de stroomaansluiting is losgekoppeld.

   • Gebruik alleen originele vervangingsonderdelen en accessoires van Toro voor de beste prestaties. Gebruik nooit andere vervangingsonderdelen en accessoires, omdat dit gevaarlijk kan zijn. Dit kan ertoe leiden dat de garantie op het product komt te vervallen.

   • Onderhoud de machine – Houd snijranden scherp en schoon voor de beste en veiligste prestaties. Houd handgrepen droog, schoon en vrij van olie en smeervet. Laat de beveiligingen zitten en zorg dat ze naar behoren werken. Houd de messen scherp. Gebruik enkel identieke vervangingsmessen.

   • Tenzij anders aangegeven in de instructies moet u een erkende servicedealer een beschadigde beschermkap of beschadigd onderdeel laten herstellen of vervangen.

   • Als het accupack niet wordt gebruikt, hou het dan uit de buurt van metalen voorwerpen zoals paperclips, muntjes, sleutels, nagels en schroeven die een brug kunnen vormen tussen de polen. Kortsluiting tussen de accupolen kan brandwonden en brand veroorzaken.

   • Controleer regelmatig of het mes en de montagebouten van de motor stevig vastzitten.

   • OPGELET – Een verkeerd behandeld accupack kan brand of chemische brandwonden veroorzaken. Demonteer het accupack niet. Verhit het accupack niet boven 68 °C en verbrand deze niet. Vervang het accupack alleen door een origineel Toro accupack, het gebruik van een ander accupack kan leiden tot brand of een explosie. Hou accupacks buiten het bereik van kinderen en in de originele verpakking totdat u ze gaat gebruiken.

   • De accu niet verbranden. De cel kan ontploffen. Controleer of er plaatselijke voorschriften gelden om de accu af te voeren.

Benodigde onderdelen voor deze stap:

Lijn de vergrendelingen op het deksel uit met de sleuven en druk naar beneden om het deksel vast te zetten.

Figuur 3

1. Plaats de vergrendelingen hier.

Benodigde onderdelen voor deze stap:

1. Verwijder de borgmoeren van de 2 uitstekende bouten bovenaan het maaidek.

2. Monteer aan weerszijden bovenaan het maaidek een onderste duwboom; gebruik hierbij een klemplaat en de borgmoeren die u in de vorige stap (1) hebt verwijderd van het maaidek .

   Note: De onderste duwboombuizen zijn in het midden gebogen; breng de buizen aan met het gebogen gedeelte van de buis naar beneden gericht.



   Figuur 4

   Linkerkant getoond

   1. Dopmoer
   2. Borgmoer
   3. Klemplaat
   4. Onderste duwboom
   5. Verwijder de borgmoer en monteer de onderste duwboom hier.

3. Monteer het onderste deel van de steunduwbomen aan weerszijden van het maaidek; gebruik hierbij een korte bout, platte ringen aan de binnen- en buitenkant van het maaidek, en een borgmoer (Figuur 5).



   Figuur 5

   Linkerkant getoond

   1. Borgmoer
   2. Platte ring
   3. Steunduwboom
   4. Korte bout

4. Monteer de bovenste duwboom en het bovenste deel van de steunduwbomen op de onderste duwbomen; gebruik hierbij aan beide kanten 3 veerringen, 2 lange bouten en 2 borgmoeren (Figuur 6).



   Figuur 6

   Linkerkant getoond

   1. Lange bout
   2. Veerring
   3. Onderste duwboom
   4. Bovenste duwboom
   5. Steunduwboom
   6. Borgmoer
   7. Dopmoer

5. Breng dopmoeren aan op alle blootliggende moeren van de duwbomen.

Benodigde onderdelen voor deze stap:

1. Om ongelukken te vermijden, moet u het lint aan de grasvanger afknippen en weggooien.

2. Breng het frame aan in de grasvanger met de handgreep boven de grasvanger (Figuur 7).



   Figuur 7

   1. Handgreep van frame
   2. Grasvanger

3. Maak de plastic clips vast aan het frame van de grasvanger (Figuur 8).



   Figuur 8

   1. Plastic clips

Temperatuurbereik

* De oplaadtijd zal langer zijn als u het/de accupack(s) niet binnen dit temperatuurbereik oplaadt.

Sla de machine, het/de accupack(s) en de acculader(s) op in een afgesloten schone, droge ruimte.

Een selectie van door Toro goedgekeurde werktuigen en accessoires is verkrijgbaar voor gebruik met de machine om de mogelijkheden daarvan te verbeteren en uit te breiden. Neem contact op met een erkende servicedealer of een erkende Toro distributeur of bezoek www.Toro.com voor een lijst van alle goedgekeurde werktuigen en accessoires.

Om de beste prestaties te verkrijgen en ervoor te zorgen dat de veiligheidscertificaten van de machine blijven gelden, moet u ter vervanging altijd originele onderdelen en accessoires van Toro aanschaffen. Vervangende onderdelen en accessoires van andere fabrikanten kunnen tot gevaar leiden.

1. Plaats de machine op een horizontaal oppervlak.

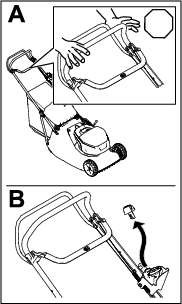

2. Schakel de machine uit, verwijder de elektrische startknop, en verwijder alle accupacks van de machine.

Important: Laat de motor nooit zonder luchtfilter draaien; anders wordt de motor ernstig beschadigd.

1. Voer de voorbereidingen voor het onderhoud uit, zie Voorbereidingen voor onderhoudswerkzaamheden.

2. Maak het deksel en het schuimfilter los en verwijder ze. Reinig beide grondig (Figuur 25).



   Figuur 25

   1. Druk op de lipjes om het deksel te verwijderen.
   2. Schuimfilter

3. Monteer het schuimfilter in de achterste kap en monteer het in de aandrijfunit.

1. Voer de voorbereidingen voor het onderhoud uit, zie Voorbereidingen voor onderhoudswerkzaamheden.

2. Verwijder de bovenste kap door de 4 bouten (M6) en een drukklinknagel te verwijderen (Figuur 26).



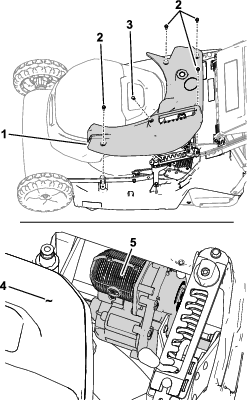

   Figuur 26

   1. Bovenste kap
   2. Bout (M6)
   3. Klinkdruknagel
   4. Aandrijfunit
   5. Verwijder vuil van het oppervlak van de transmissie.

3. Verwijder met een borstel al het vuil van het oppervlak van de transmissie, vooral van de transmissieopeningen (Figuur 26).

   Important: Probeer de transmissie niet schoon te maken met water of perslucht.

4. Monteer de kap met de eerder verwijderde bevestigingen.

Wanneer u een nieuwe kabel monteert, of als de kabel van de zelfaandrijving of de maaikoppelingskabel niet goed is afgesteld, moet u de kabels afstellen.

1. Draai de stelmoer linksom om het afstelmechanisme van de kabel los te zetten (Figuur 27).



   Figuur 27

   1. Elektrische startschakelaar
   2. Stelmoer
   3. Draai de moer rechtsom om de afstelling te borgen.
   4. Draai de moer linksom om het afstelmechanisme los te zetten.
   5. Kabel van zelfaandrijving
   6. Maaikoppelingskabel

2. Stel de kabelspanning af (Figuur 27) door de kabels naar achteren of naar voren te bewegen en ze in deze positie te houden.

3. Draai de stelmoer rechtsom om de afstelling van de kabel te borgen.

   Note: Draai de moer stevig vast met een dopsleutel of een moersleutel.

   Important: Span de kabels niet te hard aan, anders kunnen de elektrische bedieningsschakelaars worden beschadigd.

Important: U hebt een momentsleutel nodig om het mes op correcte wijze te monteren. Als u geen momentsleutel hebt of niet goed weet hoe u de montage moet uitvoeren, kunt u contact opnemen met een erkende servicedealer.

Een beschadigd of gescheurd mes moet direct worden vervangen. Als de snijrand bot is of bramen vertoont, moet u het mes laten slijpen en balanceren of het mes vervangen.

1. Kantel de maaimachine op zijn zij met de maaihoogtehendel naar boven.

2. Gebruik een blok hout om het mes stil te houden (Figuur 28).



   Figuur 28

3. Verwijder het mes en bewaar alle bevestigingselementen (Figuur 28).

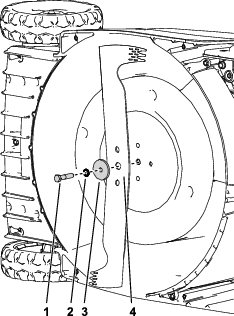

4. Monteer het nieuwe mes en alle bevestigingselementen (Figuur 29).



   Figuur 29

   1. Bout
   2. Borgring
   3. Afstandsstuk
   4. Mes

   Important: De gebogen uiteinden van het mes moeten naar de machine wijzen.

5. Gebruik een momentsleutel om de mesbout vast te draaien met 75 N·m.

Een licht versleten mes kan geslepen worden. Slijp de beide randen van het mes in gelijke mate opdat het mes uitgebalanceerd blijft.

1. Verwijder het mes van de machine; raadpleeg Het maaimes vervangen.

2. Maak het mes schoon met een borstel en water, en controleer het mes op sporen van slijtage.

3. Scherp de beide snijranden met een platte vijl.



   Figuur 30

   1. Vijl onder een hoek van 30 tot 45°

4. Schuif een schroevendraaier door het middelste gat en hou het mes horizontaal.

   Note: Een uitgebalanceerd mes zal horizontaal blijven staan.



   Figuur 31

5. Slijp de zware kant tot het mes de juiste balans heeft.

   Note: Als het mes niet in balans is, draait de zwaarste kant naar beneden.



   Figuur 32

Important: Neem het accupack van het gereedschap en bedek de contacten met stevig plakband. Probeer niet om het accupack te vernietigen of te demonteren, of onderdelen ervan te verwijderen.

Neem contact op met uw plaatselijke gemeente of uw erkende Toro distributeur voor meer informatie over hoe u de accu op een verantwoorde manier kunt recyclen.
