HoverPro® 450 机器

Model No. 02616-Serial No. 400000000 and Up

介绍

本机器需由商业应用领域雇用的操作员进行操作，用于在斜坡、狭小的起伏地面、靠近水或沙坑边缘区域进行草坪维护。将本产品用于指定用途以外的其他目的可能会对您和旁观者造成危害。

请仔细阅读本手册，了解如何正确操作及维护您的产品，避免人身伤害和产品损坏。正确并安全地操作本产品是您的责任.

访问 www.https://www.toro.com/en-GB 以了解更多信息，包括安全提示、培训材料、附件信息、帮助查找经销商或注册您的产品。

当您需要关于维修保养，Toro 真品零件或其他方面的信息时，请联系授权服务经销商或 Toro 客户服务中心，并准备好有关您的产品的型号和序列号等资料。图 1显示了产品上型号和序列号的位置。将型号、序列号写在提供的空白处。

Important: 您可以使用移动设备扫描序列号标贴上的二维码（如配备），以查阅保修、零售及其他产品信息。

g364631

图 1

  1. 型号和序列号位置

将产品型号和序列号写在下面的空白处：

本手册旨在确定潜在危险并列出安全警告标志（图 2）所标示的安全信息，该标志表明了在不遵循建议的预防措施进行操作时可能造成的严重伤害或死亡事故。

g000502

图 2

安全警告标志

本手册使用两个词语来突出信息。重要事项唤起人们对特殊机械信息的注意，而注意则强调值得特别关注的一般信息。

此产品符合欧盟所有相关指令。详情请参阅另外提供的、特定产品的合格证明（DOC）单页。

总扭矩或净扭矩： 发动机制造商在实验室为此发动机额定的总扭矩或净扭矩遵循 SAE J1940 或 J2723 标准的规定。由于必须对机器进行配置，确保其符合相关安全、排放和操作要求，此类剪草机的实际发动机扭矩将显著降低。请参阅随机器提供的发动机制造商信息。

安全

一般安全

Important: 使用机器之前请仔细阅读这些说明，并妥善保管，供日后参考。

本产品可能会导致手脚受伤并抛掷物体。请始终遵循所有安全说明，避免严重的人身伤害。

  • 在启动发动机之前，请首先阅读并理解本操作员手册的内容。

  • 切勿将手脚放在机器的活动组件附近。

  • 请仅在所有防护装置和其他安全装置到位且可在机器上正常工作的情况下才操作机器。

  • 让旁观者和儿童远离操作区。切勿让儿童操作机器。仅允许负责任、受过培训、熟悉操作说明、身体有能力的人员操作机器。当地法规可能对操作员的年龄有所限制。

  • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调整、维修、清洁或存放。

不当使用或维护本机器可能导致人身伤害。若要减少潜在伤害，请遵循这些安全说明并始终注意安全警告标志Graphic，即小心、警告或危险等个人安全指示。不遵循这些说明可能导致人身伤害甚至死亡事故。

安全和指示标签

Graphic

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。
decalh295159

H295159

  1. 发动机停止
decal111-9826

111-9826

  1. 手脚切割/截肢危险，滚刀组——保持手脚远离活动件。
  2. 请阅读操作员手册。
decal134-7020

134-7020

  1. 在倾斜机器进行维修之前，应断开火花塞电线并阅读 操作员手册。
decal134-7022

134-7022

  1. 警告 — 接受产品培训；阅读操作员手册。
  2. 手脚切割/截肢危险，尼龙线；维修机器前，应断开火花塞电线；切勿安装金属切削零件。
  3. 警告 — 佩戴眼部和听力防护装置。
  4. 物体抛掷危险；请勿让旁观者靠近。
  5. 警告 — 切勿触摸高温表面。
  6. 警告 — 远离活动件，始终确保保护装置就位。

组装

安装手把脚刹

此程序中需要的物件：

降低手把1
脚刹1
螺栓（6 x 35 mm）1
垫圈（6mm）3
锁紧螺母（6mm）1

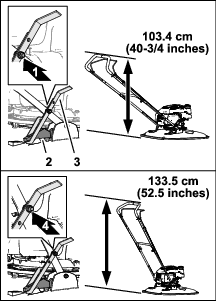

Note: 当将手把组装在下部 103.4cm 的位置时，只能在垂直位置使用脚刹支撑手把。

g367240

图 3

  1. 下部手把位置
  2. 上限位支架
  3. 脚刹
  4. 上部手把位置

  1. 将脚刹固定到上限位支架后，确定手把高度（图 3）。

  2. 将脚刹中的孔与下部手把中的孔对齐（图 4）。

    g364679

    图 4

    1. 下部手把
    2. 脚刹
    3. 螺栓（6 x 35 mm）
    4. 垫圈（6mm）
    5. 锁紧螺母（6mm）

  3. 用 1 个螺栓 (6 x 35mm)、3 个垫片 (6mm) 和锁紧螺母 (6mm) 将脚刹组装至手把。

  4. 拧紧锁紧螺母和螺栓。

    Note: 确保你可以转动脚刹。

安装手把

此程序中需要的物件：

T 型轴套4
螺栓（6 x 55 mm）2
垫圈（6mm）6
锁紧螺母（6mm）2
旋钮2
U 形螺栓2
手把接头
上部手把1
螺栓（¼ x 1¾ 英寸）1
锁紧螺母（¼ 英寸）1

将下部手把组装到机器

  1. 将 2 个 T 型轴套组装到剪草刀盘的手把法兰中（图 5）。

    g364682

    图 5

    1. T 型轴套
    2. 手把法兰（剪草刀盘）

  2. 将手把脚刹与刀盘上的上限位支架对齐（图 6）。

    g364680

    图 6

    1. 上限位支架
    2. 脚刹

  3. 将手把中的孔与轴套中的孔对齐（图 7），并使用 1 个螺栓 (6 x 55mm)、2 个垫片 (6mm) 和 1 个锁紧螺母 (6mm) 将手把固定至机器。

    g364681

    图 7

    1. 下部手把
    2. 螺栓（6 x 55 mm）
    3. 垫圈（6mm）
    4. 锁紧螺母（6mm）

  4. 在机器的另一侧重复步骤 3。

组装上、下手把

  1. 将上部手把中的孔与下部手把中的孔对齐（图 8）。

    g364684

    图 8

    1. 下部手把
    2. 旋钮
    3. 垫圈（6mm）
    4. 上部手把
    5. U 形螺栓

  2. 用 2 个 U 形螺栓、2 个垫片和 2 个旋钮将上部手把组装至下部手把。

将拉线组装至操作员到位把手

  1. 将接头插入手把接头上部插槽中拉线护套的端部（图 9）。

    g367356

    图 9

    1. 手把配件
    2. 接头（拉线护套）

  2. 挤压操作员到位把手的支脚，直到可以从上部手把上卸下接头，并从机器上卸下把手（图 10）。

    g367353

    图 10

  3. 将拉线接头穿过操作员到位把手支架中的孔，如 图 11所示。

    g367355

    图 11

    1. 支架（操作员到位把手）
    2. 拉线接头

  4. 将操作员到位把手的端部插入手把，轻轻挤压把手的另一支脚，并将把手插入手把（图 13）。

    g367358

    图 12

  5. 用螺栓（1/4 x 1-3/4 英寸）和锁紧螺母（1/4 英寸）将手把接头固定至上部手把（图 14）。

    g367354

    图 13

    1. 螺栓（¼ x 1¾ 英寸）
    2. 上部手把
    3. 手把接头
    4. 锁紧螺母（1/4 英寸）

向发动机添加机油

Important: 机器出厂时，发动机中没有机油。启动发动机前，向发动机添加机油。

API 服务分类： SJ 或更高

机油粘度： 10W-30 机油

机油容量： 0.40L

  1. 将机器移到水平地面上。

  2. 从加油颈中取出量油尺，用干净的抹布擦拭量油尺（图 14）。

    g364715

    图 14

  3. 将指定机油慢慢注入加油颈（图 15），等待 3 分钟。

    g364716

    图 15

  4. 将量油尺插入加油颈，然后再取出。

  5. 查看量油尺上的油位（图 16）。

    Note: 如果发动机加注机油过多，应排出多余机油；请参阅 排空机油。

    g364717

    图 16

    1. 机油油位达到最高点。
    2. 机油油位过高——去除曲轴箱中的机油。
    3. 机油油位过低——向曲轴箱加机油。

  6. 如果油位低于上限，应使用干净的抹布擦拭量油尺，并重复步骤 3-5，直至油位处于上限标记。

  7. 将量油尺插入加油颈，然后用手拧紧。

产品概述

g364714

图 17

  1. 手把
  2. 操作员到位把手
  3. 剪草机刀盘
  4. 手把脚刹
  5. 手把旋钮
g364713

图 18

  1. 反冲启动握把
  2. 火花塞
  3. 空气滤清器
  4. 燃油切断阀
  5. 燃油箱盖
  6. 量油尺
  7. 消声器防护装置
g364793

图 19

  1. 操作员到位把手
  2. 燃油切断阀

操作员到位把手

操作员到位把手（图 19）可控制飞轮制动器和发动机的点火。

  • 将把手挤靠至手把位置可运行发动机。

  • 将把手释放至手把位置可关闭发动机。

燃油切断阀

使用燃油切断阀（图 19）控制发动机的燃油流量。

  • 运输、维护或存放机器之前要关闭燃油切断阀。

  • 打开燃油切断阀可运行发动机。

型号

剪草宽度

产品宽度

02616

457mm

574mm

附件/配件

Toro 批准的一系列附件和配件可与机器一同使用，以提升和扩大其能力。请联系您的授权服务代理商或 Toro 授权经销商，或访问 www.https://www.toro.com/en-GB，获取所有经批准附件和配件的清单。

为保持机器的最佳性能和持续安全证明、请仅使用 Toro 真品更换零件和附件。其他制造商制造的更换件和附件可能引发危险、而且使用非真品可能使产品保修失效。

操作

Note: 请根据正常操作位置来判定机器的左侧和右侧。

操作前

操作前安全

一般安全

  • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调节、维修、清洁或存放。

  • 熟悉设备的安全操作、操作员控制装置和安全标识。

  • 检查所有防护和安全装置是否已到位，以及功能是否正常。

  • 始终要先行检查机器，确保剪草刀盘、螺栓、垫片和卡环没有磨损或损坏。

  • 检查机器将要使用的区域，清除可能干扰机器操作或被机器抛起的所有物体。

  • 调节剪草高度可能会接触到活动的剪草刀盘，从而造成严重伤害。

  • 更换有故障的消声器。

燃油安全

  • 燃油极为易燃和易爆。燃油起火或爆炸会灼伤您和他人，而且还会造成财产损失。

    • 为防止静电点燃燃油，加油前应将容器和/或机器直接放在空地上，不应放在车辆或某个物体上。

    • 请在发动机冷却的情况下，在室外的开阔区域向油箱添加燃油或排出燃油。擦干净溢出的燃油。

    • 请在发动机已冷却的状况下，在室外的开阔区域添加燃油。擦干净溢出的燃油。

    • 切勿在抽烟时或周围存在明火或火花的情况下处理燃油。

    • 在发动机运行或较热时，切勿拆下油箱盖或向油箱加油。

    • 如果燃油溢出，切勿尝试启动发动机。在燃油蒸汽完全消散前，应避免形成火源。

    • 将燃油存放在规定容器内，远离儿童。

    • 盖好油箱和所有燃油容器上的盖子。

  • 吞咽燃油可导致伤害或死亡。长期接触油气可导致严重的人身伤害及疾病。

    • 避免长时间呼吸燃油蒸汽。

    • 确保您的手和面部远离加油枪嘴和油箱开口。

    • 确保燃油远离眼睛和皮肤。

燃油规范

类型无铅汽油
最小辛烷值87（美国）或 91（研究法辛烷；美国以外）
乙醇按体积计不超过 10%
甲醇无
MTBE（甲基叔丁基醚）按体积计少于 15%
机油切勿添加到燃油中

仅使用来自信誉良好来源的清洁、新鲜（不超过 30 天）燃料。

Important: 要减少启动问题，请按照燃油稳定剂/调节剂制造商的说明，将燃油稳定剂/调节剂添加到新鲜的燃油中。

油箱加油

Note: 请参阅您的发动机用户手册，了解更多信息。

  1. 清理燃油箱盖附近的区域，从油箱上取下盖子。

  2. 使用指定燃油为油箱加油，如 图 20所示。

    g364718

    图 20

    1. 53mm
    2. 最高燃油油位

  3. 将燃油箱盖安装到燃油箱上。

检查机油油位

请参阅检查机油油位。

操作中

操作中安全

一般安全

  • 穿戴适当的服装，包括护目镜、长裤、结实的防滑鞋和听力保护用具。切勿身着宽松衣物或佩戴松散的珠宝，务请扎好长发。

  • 操作机器时应全神贯注。不要从事任何引起分心的活动；否则，可能会造成人身伤害或财产损失。

  • 在生病、疲劳或受酒精或药物影响时，切勿操作机器。

  • 断开剪草刀盘和所有驱动离合器，然后再启动发动机。

  • 根据说明启动发动机，同时双脚要远离剪草刀盘。

  • 如果需要倾斜机器才能启动发动机，则倾斜的程度切勿超出必要的水平，而且只能提升远离操作员的部分。

  • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调节、维修、清洁或存放。

  • 松开操作员到位控制装置时，发动机应关闭，并且剪草刀盘将在 3 秒钟内停止。如果未停止，则应立即停止使用机器，并联系授权服务代理商。

  • 让旁观者、尤其是儿童和宠物远离操作区。应让儿童远离操作区，并由成人责任人负责细心看管，而不是由操作员负责照料。若有人进入相关区域，应停止机器。

  • 仅在能见度良好和适当的天气条件下操作机器。切勿在面临雷电风险时操作机器。

  • 如果您踩到湿草和树叶上滑倒并碰到剪草刀盘，可能导致严重的人身伤害。如果可能，应避免在潮湿状况下剪草。

  • 当接近死角、灌木丛、树木或其他物体时，应格外小心，因为这些物体可能会挡住你的视线。

  • 当心坑洞、沟槽、凸起、石头或其他隐藏物体。不平坦的地形可能导致你失去平衡或立足点。

  • 如果机器撞到物体或开始振动，应立即关闭发动机，等待所有活动件停止，断开火花塞电线并检查机器是否受损。恢复操作之前请执行所有必需的修理。

  • 在发动机运行时，切勿收拾或运送机器。

  • 如果发动机一直在运转，其温度会非常高，可能造成严重灼伤。远离灼热的发动机。

  • 发动机排气中含有一氧化碳，吸入后会致命。切勿在室内或封闭区域运行发动机。

  • 仅使用 Toro 批准的附件和配件。

斜坡安全

  • 斜坡是引发失控事故的主要因素，这些意外可能导致严重的人身伤害甚至死亡事故。您负责斜坡的安全操作。在任何斜坡上操作机器都需要特别小心。在斜坡上使用机器之前，请执行以下操作：

    • 阅读并了解手册上的斜坡说明。

    • 评估当天的现场情况，以确定斜坡是否可以安全操作机器。执行此类评估时应使用常识和良好的判断力。地形的变化（例如潮湿）会迅速影响斜坡上机器的运行。

  • 始终确保站稳，紧紧抓住把手。请行走、切勿急跑。

  • 请在斜坡表面横向剪草；切勿上坡下坡。

  • 在斜坡上转向时，应极其小心。

  • 切勿在陡坡上剪草。

  • 当倒退或将机器拉向您时应特别小心。

  • 避免在湿草地上剪草。立足点不稳可能引发滑倒和跌倒意外。

  • 应移除或标记障碍物，如沟渠、孔洞、车辙、凸起、岩石或其他隐患。高草可能会隐藏有障碍物。

  • 在陡降处、沟渠或路堤附近剪草时应小心谨慎。

  • 使用机器时，双手应始终紧握手柄。

  • 从山坡顶部剪草且需要伸展较长的距离时，应使用经批准的加长手柄。

燃油切断阀

g364758

图 21

  1. 打开（燃油切断阀）
  2. 关闭（燃油切断阀）

  • 水平旋转燃油切断阀的手柄可打开阀门。

  • 垂直旋转燃油切断阀的手柄可关闭阀门。

启动发动机

  1. 打开燃切断油阀；请参阅燃油切断阀。

  2. 在手把上关闭操作员到位把手。

    g017334

    图 22

    1. 手把
    2. 操作员到位把手

  3. 将脚放在刀盘上，让机器朝您的方向倾斜（图 23）。

    g364773

    图 23

  4. 抓住操作员到位把手，同时拉动反冲启动握把。

    Note: 如果在尝试几次后机器仍不启动，请联系授权服务代理商或 Toro 授权经销商。

关闭发动机

维护间隔时间维护程序
在每次使用之前或每日
  • 确保发动机在松开操作员到位把手后的 3 秒钟内停止。
    		•

    要关闭发动机，请松开操作员到位把手（图 24）。

    Important: 松开操作员到位把手后，发动机和剪草刀盘均应在 3 秒钟内停止。如果未正确停止，则应立即停止使用机器，并联系授权服务代理商或 Toro 授权经销商。

    g017366

    图 24

    用脚刹支撑手把

    手把已组装至下部位置

    Note: 如果手把已被组装至下部 103.4cm 的位置，应在垂直位置使用脚刹支撑手把

    g367257

    图 25

    1. 手把向前转动
    2. 手把向后转动

    • 要释放手把，应提升手把并向前转动脚刹（图 25）。

    • 要支撑手把，应定位手把并向后转动脚刹。

    更换剪草线路

    维护间隔时间维护程序
    每年一次
  • 更换剪草线路。
    		•

    更换剪草线路时应检查剪草刀盘总成。如果剪草刀盘总成损坏，请立即更换。

    1. 拆下剪草刀盘，请参阅拆下剪草刀盘。

    2. 用两条等长的新剪草线路替换现有的剪草线路，如图 26所示。

      g364808

      图 26

      1. 剪草线路
      2. 孔（剪草刀盘）

    3. 安装剪草刀盘，请参阅安装剪草刀盘。

    调节剪草高度

    警告

    调节剪草高度可能会接触到剪草刀盘，从而造成严重伤害。

    • 关闭发动机，并等待所有活动件停止。

    • 接触剪草刀盘时应戴上手套。

    小心

    如果发动机刚运转过、尾气管的温度会非常高、可能造成严重灼伤。

    远离灼热的消声器。

    调节剪草高度时应检查剪草刀盘总成。如果剪草刀盘总成损坏，请立即更换。

    1. 拆下剪草刀盘；请参阅拆下剪草刀盘。

    2. 改变垫片位置可调节剪草高度，如（图 27）所示。

      Note: 每个垫片可改变剪草高度 6.3mm。

      g364979

      图 27

      1. 锥形垫片
      2. 垫片
      3. 剪草刀盘
      4. 卡环
      5. 螺栓

    3. 安装剪草刀盘，请参阅安装剪草刀盘。

    拆下剪草刀盘

    拆下剪草刀盘时应检查剪草刀盘总成。如果剪草刀盘总成损坏，请立即更换。

    1. 关闭燃切断油阀；请参阅燃油切断阀。

    2. 断开火花塞上的电线。

    3. 将机器向一侧倾斜，量油尺朝下。

      Important: 始终将机器向一侧倾斜，量油尺朝下。如果机器向另一个方向倾斜，燃油可能注入汽门机构，需要至少 30 分钟才能排出。

      g364720

      图 28

    4. 记录垫片的位置。

      g364979

      图 29

      1. 锥形垫片
      2. 垫片
      3. 剪草刀盘
      4. 卡环
      5. 螺栓

    5. 使用随机器提供的扳手逆时针旋转螺栓（图 29），即可拆下剪草刀盘，省去了所有的安装五金件。

      Important: 安装剪草刀盘时应佩戴护目镜和防切割手套。

    安装剪草刀盘

    Important: 要正确安装剪草刀盘总成，您需要使用扭矩扳手。如果您没有扭矩扳手或不太愿意执行此程序，请联系授权服务代理商或 Toro 授权经销商。

    1. 使用螺栓将卡环、剪草刀盘、垫片和锥形垫片组装至叶轮（图 30）

      Important: 务必将锥形垫片组装至螺栓头部下面的叶轮和卡环的正下方。

      g364732

      图 30

      1. 叶轮
      2. 锥形垫片
      3. 卡环
      4. 螺栓

    2. 上紧螺栓扭矩至 25 N∙m。

      Note: 螺栓扭矩达到 25 N∙m 时，螺栓就非常紧固。抓住叶轮，同时用力转动扭矩扳手，上紧螺栓。

    3. 将机器竖立起来，连接火花塞电线，打开燃油切断阀。

    操作提示

    一般剪草提示

    • 将脚刹卡箍置于上限位之下，以增加机器的操控性。

      g367278

      图 31

    • 检查机器将要使用的区域，清除可能被机器抛起的所有物体。

    • 避免剪草线路撞击坚硬的物体。切勿有意在任何物体上剪草。

    • 如果机器撞到物体或开始振动，应立即关闭发动机，断开火花塞电线并检查机器是否受损。

    • 为获得最佳性能，应在剪草季节开始之前安装新的剪草线路。

    • 根据需要用 Toro 替换剪草线路更换剪草线路。

    • 确保替换剪草线路与原装剪草线路的长度相同。

    剪草

    • 一次仅减去草叶的三分之一左右。切勿在最高设置 (30mm) 以下剪草，除非草叶比较稀疏，或者在晚秋时节，草类的生长速度开始减缓；请参阅调节剪草高度。

    • 请勿修剪超过 15cm 长的草，因为机器可能会堵塞或发动机可能会熄火。

    • 湿草和树叶往往会在院子里堆积成块，且可能导致机器堵塞或发动机停转。仅在天气干爽的条件下剪草（如可能）。

      警告

      如果您踩到湿草或树叶上滑倒并碰到剪草线路，可能导致严重的人身伤害。

      仅在天气干爽的条件下剪草（如可能）。

    • 请注意异常干燥条件下的火灾危险，遵守所有当地的火灾警告，并保持机器免受干草和叶片的污染。

    • 若对修剪后的草坪外观不满意，可以尝试下面 1 种或多种方法：

      • 检查滚刀组和/或更换剪草线路。

      • 减慢剪草时的行走速度。

      • 提高机器上的剪草高度设置。

      • 更频繁地剪草。

      • 剪草宽度应相互重叠，而不是每次经过只剪一个完整的宽度。

    剪草叶

    • 在修剪草坪后，应确保一半草坪没有被剪下的草叶覆盖。您可能需要在剪下的草叶上再剪一次。

    • 不建议剪除长度超过 15cm 的草叶。如果草叶覆盖过厚，机器可能被塞住，导致发动机停转。

    • 如果机器无法足够精细地剪掉草叶，应放慢剪草速度。

    操作后

    操作后安全

    一般安全

    • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调节、维修、清洁或存放。

    • 清除机器的杂草和杂物，防止发生火灾。清理溢出的机油或燃油。

    • 切勿将机器或燃油容器存放在有明火、火花或常明火的地方，例如热水器或其他电器上。

    拖运安全

    • 固定机器。

    • 装卸机器时需小心谨慎。

    清洁机器

    维护间隔时间维护程序
    每次使用之后
  • 清洁整个机器下方的草屑和灰尘。
    		•

    警告

    机器可能从壳体下方排出物料。

    • 应佩戴护目镜。

    • 应站在工作位置（手柄后）。

    • 切勿允许旁观者进入相关区域。

    1. 将机器向一侧倾斜，量油尺朝下。

      Important: 始终将机器向一侧倾斜，量油尺朝下。如果机器向另一个方向倾斜，燃油可能注入汽门机构，需要至少 30 分钟才能排出。

    2. 使用刷子或压缩空气去除排气护罩、上盖板和刀盘周围的草屑和杂物。

    3. 清洁冷却系统；去除发动机冷却片和启动马达上的草屑、杂物或灰尘。

      Note: 在较脏或杂物多的环境下，应更频繁地清洁冷却系统。

    维护

    Note: 请根据正常操作位置来判定机器的左侧和右侧。

    推荐使用的维护计划

    维护间隔时间维护程序
    初次使用5小时后
  • 更换机油。
    		•
    在每次使用之前或每日
  • 确保发动机在松开操作员到位把手后的 3 秒钟内停止。
  • 检查机油油位。
    		•
    每次使用之后
  • 清洁整个机器下方的草屑和灰尘。
    		•
    每25个小时
  • 更换机油。
    		•
    每100个小时
  • 检查火花塞，如有必要，请更换。
    		•
    每年一次
  • 更换剪草线路。
  • 更换空气滤清器；在粉尘较多的工作环境下，应更频繁地更换。
    		•

    维护安全

    • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调节、维修、清洁或存放。

    • 在执行任何维护程序之前，应断开火花塞上的火花塞电线。

    • 维修机器时，需佩戴手套和护目镜。

    • 应定期检查机器，并更换磨损或损坏零件。只使用适合机器运行速度的剪草装置。

    • 切勿改造安全装置。定期检查这些装置的工作状况是否正常。

    • 倾斜机器可能导致燃油泄漏。燃油易燃易爆，可能造成人身伤害。在干燥的条件下运行发动机，或用手泵去除燃油；切勿使用虹吸泵。

    • 应拧紧所有紧固件，确保机器处于安全工作状态。

    • 切勿改变发动机调速器设置或超速运行发动机。

    • 为确保机器的最佳性能，请仅使用 Toro 真品更换件和附件。其他制造商制造的更换件和附件可能引发危险、而且使用非真品可能使产品保修失效。

    维护准备

    警告

    倾斜机器可能导致燃油泄漏。燃油易燃易爆，可能造成人身伤害。

    在干燥的条件下运行发动机，或用手泵去除燃油；切勿使用虹吸泵。

    Important: 始终将机器向一侧倾斜，量油尺朝下。如果机器在量油尺对准的情况下倾斜，燃油可能注入汽门机构，需要至少 30 分钟才能排出。

    1. 关闭发动机，并等待所有活动件停止。

    2. 将机器移到水平地面上。

    3. 断开火花塞上的火花塞电线 （图 32）。

      g017342

      图 32

    4. 关闭燃切断油阀；请参阅燃油切断阀。

      Important: 如果要维修机器，应清空燃油箱。

    5. 在执行任何维护程序之后，应打开燃油阀并将火花塞电线连接到火花塞上。

    更换空气滤清器

    维护间隔时间维护程序
    每年一次
  • 更换空气滤清器；在粉尘较多的工作环境下，应更频繁地更换。
    		•

    1. 向下按空气滤清器盖子顶部的闩锁袢扣（图 33）。

      g364771

      图 33

      1. 闩锁袢扣（空气滤清器盖子）
      2. 滤芯
      3. 空气滤清器壳体

    2. 取下盖子。

    3. 拆下滤清器滤芯（图 33）。

    4. 检查空气过滤纸。

      1. 如果过滤器受损或沾上机油或燃油，变得过脏，请更换。

      2. 如果过滤器较脏，应在硬表面上轻敲几下，或从过滤器面对发动机的一侧，用压力低于 2.07bar 的压缩空气吹尘。

        Note: 切勿用刷子扫掉过滤器上的灰尘；用刷子扫会迫使灰尘进入纤维中。

    5. 用湿抹布清洁空气滤清器壳体和盖子。切勿将灰尘擦到风管中。

    6. 将滤清器插入滤清器壳体。

    7. 安装护罩。

    机油规格

    API 服务分类： SJ 或更高

    机油粘度： 10W-30 机油

    检查机油油位

    维护间隔时间维护程序
    在每次使用之前或每日
  • 检查机油油位。
    		•

    1. 准备机器进行维护；请参阅维护准备。

    2. 从加油颈中取出量油尺，用干净的抹布擦拭量油尺。

    3. 将量油尺插入加油颈，然后再取出。

      Important: 切勿将量油尺拧入加油颈。

    4. 查看量油尺上的油位。

      g017332

      图 34

      1. 机油油位达到最高点。
      2. 机油油位过高——去除曲轴箱中的机油。
      3. 机油油位过低——向曲轴箱加机油。

    5. 如果油位接近或低于量油尺上的下限标记（图 34），应将指定机油慢慢注入加油颈（图 35），等待 3 分钟。

      g364716

      图 35

    6. 使用干净的抹布擦拭量油尺，并重复步骤 3-5，直至油位处于上限标记。

    7. 将量油尺插入加油颈，然后用手拧紧。

    更换机油

    维护间隔时间维护程序
    初次使用5小时后
  • 更换机油。
    		•
    每25个小时
  • 更换机油。
    		•

    排空机油

    1. 如果发动机已冷却，应让发动机运行 1-2 分钟，使机油变暖。

    2. 确保油箱中只有很少燃油或没有燃油，这样在倾斜机器的一侧时，才不会有燃油漏出。

    3. 准备机器进行维护；请参阅维护准备。

    4. 从加油颈中取出量油尺，用干净的抹布擦拭量油尺。

    5. 在机器的加油颈一侧和地面上对齐刀盘旁的排油盘（图 35）。

      g364772

      图 36

    6. 将机器朝一侧倾斜，量油尺向下，通过加油颈排空废油。

      Important: 始终将机器向一侧倾斜，量油尺朝下。如果机器向另一个方向倾斜，燃油可能注入汽门机构，需要至少 30 分钟才能排出。

    7. 将机器重新恢复到工作位置。

    8. 清洁机器上溢出的机油。

    Note: 在当地回收中心正确处置废油。

    向发动机添加机油

    机油容量： 0.40L

    1. 将指定机油慢慢注入加油颈（图 35），等待 3 分钟。

      g364716

      图 37

    2. 将量油尺插入加油颈，然后再取出。

      Important: 切勿将量油尺拧入加油颈。

    3. 查看量油尺上的油位（图 38）。

      Note: 如果发动机加注机油过多，应排出多余机油；请参阅 排空机油。

      g017332

      图 38

      1. 机油油位达到最高点。
      2. 机油油位过高——去除曲轴箱中的机油。
      3. 机油油位过低——向曲轴箱加机油。

    4. 如果油位低于上限，应使用干净的抹布擦拭量油尺，并重复步骤 1-3，直至油位处于上限标记。

    5. 将量油尺插入加油颈，然后用手拧紧。

    维护火花塞

    维护间隔时间维护程序
    每100个小时
  • 检查火花塞，如有必要，请更换。
    		•

    火花塞规格： Champion RN9YC 或同类产品

    1. 准备机器进行维护；请参阅维护准备。

    2. 清理火花塞周边。

    3. 从汽缸盖上拆下火花塞。

      Important: 更换磨损、受损或肮脏的火花塞。切勿清理电极，因为如果沙砾进入汽缸，会导致发动机受损。

    4. 将中心电极与侧电极之间的气隙（图 39）设置为 0.76mm。

      g326888

      图 39

      1. 中心电极绝缘体
      2. 侧电极
      3. 绝缘体
      4. 气隙 — 0.76mm

    5. 安装火花塞和垫片。

    6. 上紧火花塞扭矩至 20 N∙m。

    7. 将电线连接到火花塞上。

    存放

    存放安全

    • 关闭发动机、拔下钥匙（如配备）并等待所有移动完全停止，然后再离开操作员位置。等待机器冷却，然后再进行调节、维修、清洁或存放。

    • 将机器存放在任何封闭区域之前，需先等发动机冷却。

    • 将机器存放在任何封闭区域之前，需先等发动机冷却。

    • 切勿将机器或燃油容器存放在有明火、火花或常明火的地方，例如热水器或其他电器上。

    • 清除消声器和发动机舱的杂草、树叶和杂物，防止发生火灾。

    准备存放机器

    警告

    燃油蒸汽可能会爆炸。

    • 燃油的存放时间切勿超过 30 天。

    • 切勿将机器存放在靠近明火的封闭区域。

    • 待发动机冷却后再存放。

    1. 在当年最后一次加油时，应根据发动机制造商的说明，在燃油中添加燃油稳定剂。

    2. 运行机器，直到发动机因缺油而关闭。

    3. 再次启动发动机，并运行至其自动停止。无法再启动发动机时，表示燃油系统已空。

    4. 断开火花塞上的电线。

    5. 拔掉火花塞，通过火花塞孔加入 30ml 的油，并慢慢拉几下反冲启动握把，将油传送到整个气缸。

    6. 安装火花塞，并上紧扭矩至 20 N∙m。

    7. 检查剪草刀盘是否有磨损或破损。如果剪草刀盘受损或修剪线路磨损，请更换。

    8. 旋紧所有螺母、螺栓和螺钉。

    9. 将机器存放在凉爽、洁净、干燥的地方。

    故障诊断

    ProblemPossible CauseCorrective Action
    发动机无法启动.
    1. 电线没有连接到火花塞上。
    2. 燃油箱盖通风口内的孔被堵。
    3. 火花塞出现凹痕、污浊或气隙错误。
    4. 油箱已空，或燃油系统中进入不新鲜燃油。
    1. 将电线连接到火花塞上。
    2. 清洁燃油箱盖通风口内的孔或更换燃油箱盖。
    3. 检查火花塞，如有必要，则调节气隙。如果火花塞出现凹痕、堵塞或破裂，请更换。
    4. 排空油箱和／或在油箱中加入新的汽油。如果问题反复出现，请联系授权服务代理商或 Toro 授权经销商。
    发动机启动困难或失去动力.
    1. 燃油箱盖通风口内的孔被堵。
    2. 空气滤芯肮脏，妨碍气流通过。
    3. 机器壳体下侧有草屑和杂物。
    4. 火花塞出现凹痕、堵塞或气隙错误。
    5. 机油油位过低、过高或机油过脏。
    6. 油箱里有陈旧的油。
    1. 清洁燃油箱盖通风口内的孔或更换燃油箱盖。
    2. 清洁空气过滤器的预滤清器和／或更换空气过滤纸。
    3. 清洁机器壳体下侧。
    4. 检查火花塞，如有必要，则调节气隙。如果火花塞出现凹痕、堵塞或破裂，请更换。
    5. 检查机油。更换脏机油；添加或排出机油，将油位调整到量油尺的“已满”标记处。
    6. 排空油箱和／或在油箱中加入新的汽油。
    发动机运行不畅.
    1. 电线没有连接到火花塞上。
    2. 火花塞出现凹痕、污浊或气隙错误。
    3. 空气滤芯肮脏，妨碍气流通过。
    1. 将电线连接到火花塞上。
    2. 检查火花塞，如有必要，则调节气隙。如果火花塞出现凹痕、堵塞或破裂，请更换。
    3. 清洁空气过滤器的预滤清器和／或更换空气纸质滤芯。
    机器或发动机过度震动。
    1. 机器壳体下侧有草屑和杂物。
    2. 发动机固定螺栓变松。
    3. 剪草刀盘螺栓变松。
    1. 清洁机器壳体下侧。
    2. 旋紧发动机固定螺栓。
    3. 拧紧剪草刀盘螺栓。
    剪草模式不均匀。
    1. 反复使用相同的剪草模式。
    2. 机器壳体下侧有草屑和杂物。
    1. 改变剪草模式。
    2. 清洁机器壳体下侧。
