Jarru- ja merkkivalosarja

Bensiinikäyttöinen Workman® GTX -työajoneuvo tai sarjanumeroltaan 404400000 tai uudempi sähkökäyttöinen Workman® GTX -työajoneuvo

Model No. 140-4785-Serial No. and Up

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

  4. Irrota akun miinuskaapeli. Lisätietoja on käyttöoppaassa.

Johdinsarjan reititys

Vaiheeseen tarvittavat osat:

Johdinsarja1
Välijohdinsarja – vain GTI-EFI-koneet1
Nippuside10
Painettava kiinnitin4
Yhdensuuntainen reunakiinnike ja pidike – vain 1,8 m:n lava ja profiililevylava1
Kohtisuora reunakiinnike ja pidike – vain muovinen kuormalava2

Johdinsarjan reititys koneen etuosaan

  • Vie ja kiinnitä johdinsarja seuraavan kuvan mukaisesti.

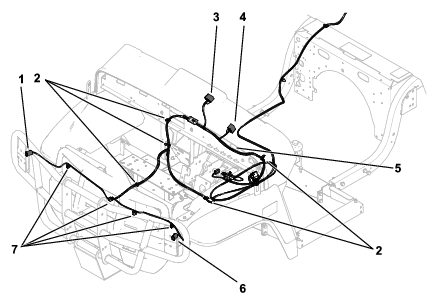

    g523392

    Kuva 1

    Kuvassa olevaan koneeseen on asennettu jäähdyttimen suojus

    1. Oikea suuntavilkku
    2. Nippusiteet
    3. Suuntavilkkukytkin
    4. Varoitusvilkkujen kytkin
    5. Välijohdinsarja
    6. Vasen suuntavilkku
    7. Reunakiinnikkeet

  • Vain mallit 07059TC, 07059LT, 07409, 07411EX: Vie ja kiinnitä hyppyjohdinsarja nippusiteellä.

    • Asenna P02-liitin valosarjan johdinsarjan P01-liittimeen.

    • Asenna P01-liitin pääjohdinsarjaan.

    • Asenna J02-liitin USB-plusliittimeen (+).

    • Asenna J01-liitin USB-plusjohtoon (+).

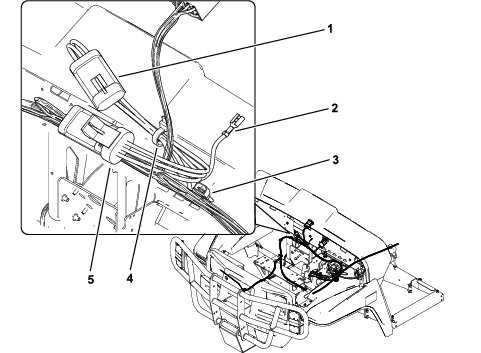

    g525490

    Kuva 2

    Kuvassa olevaan koneeseen on asennettu jäähdyttimen suojus

    1. P01 – pääjohdinsarjan liitin
    2. J02 – USB-virtaliitäntä
    3. J01 – pääjohdinsarjan USB-piste
    4. Nippuside
    5. P02 – valosarjan johdinsarjan liitin

Koneet, joihin on asennettu muovinen kuormalava

Vie ja kiinnitä johdinsarja kuvan mukaisesti (Kuva 3).

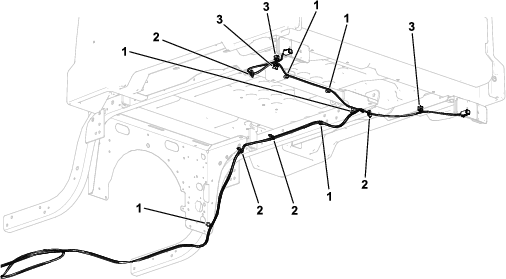

g391788

Kuva 3

  1. Painettava kiinnitin
  2. Nippuside
  3. Kohtisuora reunakiinnike ja pidike

Koneet, joihin on asennettu 1,8 m:n teräksinen kuormalava

Vie ja kiinnitä johdinsarja kuvan mukaisesti (Kuva 4).

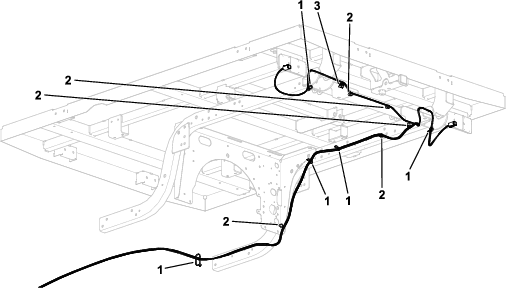

g391785

Kuva 4

  1. Nippuside
  2. Painettava kiinnitin
  3. Yhdensuuntainen reunakiinnike ja pidike

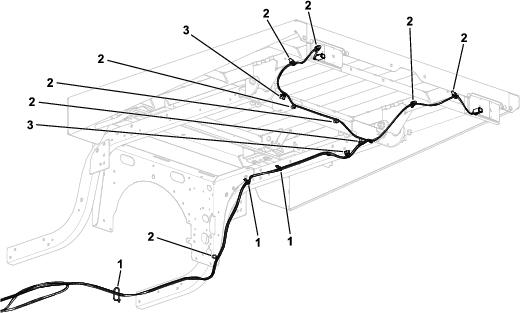

Koneet, joihin on asennettu profiililevykuormalava

Vie ja kiinnitä johdinsarja kuvan mukaisesti (Kuva 5).

g391786

Kuva 5

  1. Nippuside
  2. Painettava kiinnitin
  3. Yhdensuuntainen reunakiinnike ja pidike

Jarrukytkimen asennus

Vaiheeseen tarvittavat osat:

Jarrukytkin1
Kuusiokantaruuvi (#6 × ½ tuumaa)2
Lukkomutteri (#6)2

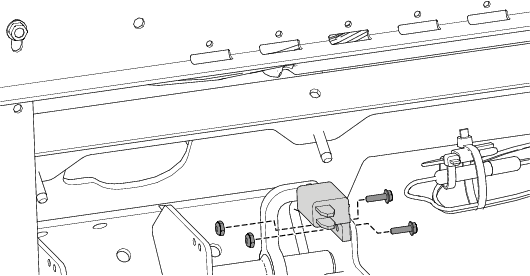

  1. Asenna jarrukytkin poljinkokoonpanoon kahdella kuusiokantaruuvilla (#6 × ½ tuumaa) ja kahdella lukkomutterilla (#6) kuvan mukaisesti (Kuva 6).

    Note: Varmista, että jarrupolkimen varsi on kohdistettu jarrukytkimen painikkeeseen ja koskettaa sitä, kun poljin vapautetaan.

  2. Tarkista kytkimen kohdistus ja toiminta kytkemällä ja vapauttamalla jarru.

  3. Kytke johdinsarjan johdot jarrukytkimeen.

    g387378

    Kuva 6

Vilkkurelemoduulin asennus

Vaiheeseen tarvittavat osat:

Vilkkurelemoduuli1
Kuusiokantaruuvi (1/4 × 5/8 tuumaa)1
Lukkomutteri (¼ tuumaa)1

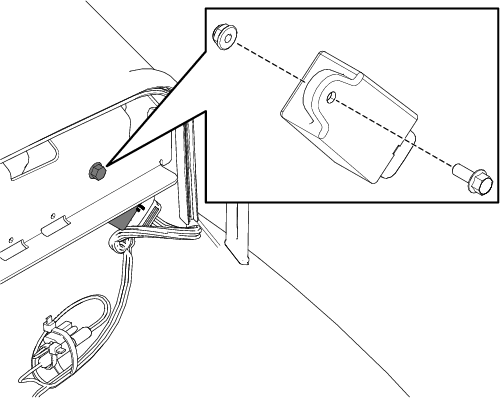

  1. Asenna vilkkurelemoduuli kojelaudan vahvikkeeseen kuusiokantaruuvilla (¼ × ⅝ tuumaa) ja lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 7).

  2. Kytke johdinsarjan johdot vilkkurelemoduuliin.

    g387379

    Kuva 7

Merkkivalojen asennus

Vaiheeseen tarvittavat osat:

Etuseisontavalo/-merkkivalo2
Etuseisontavalon/-merkkivalon kannatin – jäähdyttimen suojussarjalla varustetut koneet2
Etuseisontavalon/-merkkivalon kannatin – koneet ilman jäähdyttimen suojussarjaa2
Itsekierteittävä ruuvi (¼ × ½ tuumaa) – jäähdyttimen suojussarjalla varustetut koneet4
Takajarruvalo/-merkkivalo2
Takavalon kannatin – 1,8 m:n teräksisellä kuormalavalla tai muovisella kuormalavalla varustetut koneet2
Ristikantaruuvi (#10 × 1¼ tuumaa)8
Lukkomutteri (#10)8
Itsekierteittävä ruuvi (5/16 × ¾ tuumaa) – 1,8 m:n teräksisellä kuormalavalla varustetut koneet4
Välikappale (5/16 tuumaa) – muovisella kuormalavalla varustetut koneet2
Laippakantapultti (5/16 × ¾ tuumaa) – muovisella kuormalavalla varustetut koneet4
Takavalon kannatin – profiililevykuormalavalla varustetut koneet2
Lukkopultti (¼ × ¾ tuumaa) – profiililevykuormalavalla varustetut koneet4
Lukkomutteri (¼ tuumaa) – profiililevykuormalavalla varustetut koneet4

Seisonta-/merkkivalojen asennus

Koneet, joihin ei ole asennettu jäähdyttimen suojussarjaa

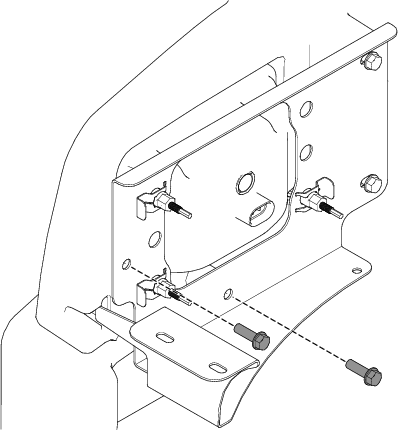

  1. Irrota kaksi ruuvia ajovalon kannattimista (Kuva 8).

    g387416

    Kuva 8

    Kuvassa vasen puoli

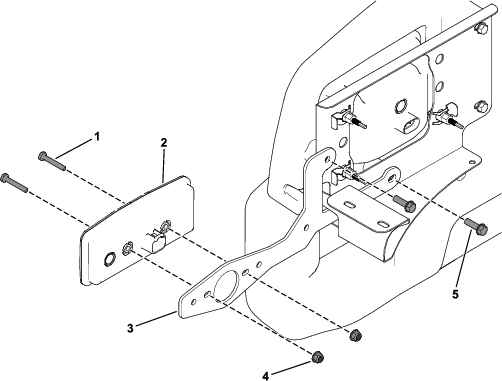

  2. Asenna kaksi etuseisontavaloa/-merkkivaloa kahdella etuseisontavalon/-merkkivalon kannattimella, neljällä ristikantaruuvilla (#10 × 1¼ tuumaa), neljällä lukkomutterilla (#10) ja kahdella aiemmin irrotetulla ruuvilla kuvan mukaisesti (Kuva 9).

    Note: Varmista, että läpinäkyvät linssit (seisontavalot) ovat sisäpuolella ja että keltaiset linssit (merkkivalot) ovat ulkopuolella.

  3. Kytke johdinsarjan kaksi johtoa kahteen etuseisontavaloon/-merkkivaloon.

    g387414

    Kuva 9

    Kuvassa vasen puoli

    1. Ristikantaruuvi (#10 × 1¼ tuumaa)
    2. Etuseisontavalo/-merkkivalo
    3. Kannatin
    4. Lukkomutteri (#10)
    5. Aiemmin irrotettu ruuvi

Seisonta-/merkkivalojen asennus

Koneet, joihin on asennettu jäähdyttimen suojussarja

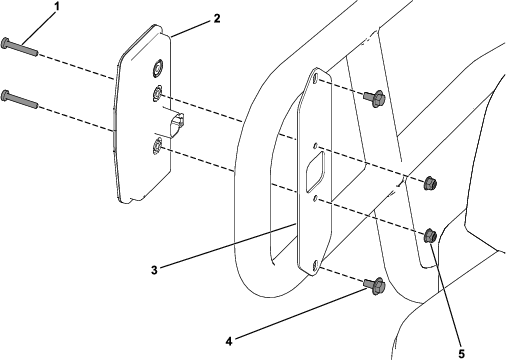

  1. Asenna kaksi etuseisontavaloa/-merkkivaloa jäähdyttimen suojukseen kahdella etuseisontavalon/-merkkivalon kannattimella, neljällä ristikantaruuvilla (#10 × 1¼ tuumaa), neljällä lukkomutterilla (#10) ja neljällä itsekierteittävällä ruuvilla (¼ × ½ tuumaa) kuvan mukaisesti (Kuva 10).

    Kiristä neljä itsekierteittävää ruuvia (¼ × ½ tuumaa) momenttiin 452–508 N·cm.

    Note: Varmista, että keltaiset linssit (merkkivalot) ovat läpinäkyvien linssien (seisontavalot) yläpuolella.

  2. Kytke johdinsarjan kaksi johtoa kahteen etuseisontavaloon/-merkkivaloon.

    g387415

    Kuva 10

    1. Ristikantaruuvi (#10 × 1¼ tuumaa)
    2. Etuseisontavalo/-merkkivalo
    3. Kannatin
    4. Itsekierteittävä ruuvi (¼ × ½ tuumaa)
    5. Lukkomutteri (#10)

Jarru-/merkkivalojen asennus

Koneet, joissa on muovinen kuormalava asennettuna

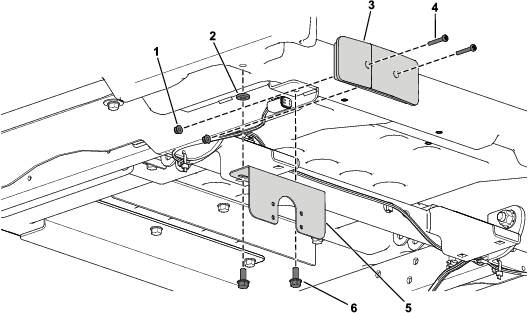

  1. Asenna kaksi takajarruvaloa/-merkkivaloa muovisen kuormalavan ja kuormalavan tukikannattimen pohjaan kahdella pienellä takajarruvalon/-merkkivalon kannattimella, neljällä ristikantaruuvilla (#10 × 1¼ tuumaa), neljällä lukkomutterilla (#10), neljällä laippakantapultilla (5/16 × ¾ tuumaa) ja kahdella välikappaleella (5/16 tuumaa) kuvan mukaisesti (Kuva 11).

    Note: Varmista, että punaiset linssit (jarruvalot) ovat sisäpuolella ja että keltaiset linssit (merkkivalot) ovat ulkopuolella.

  2. Kytke johdinsarjan kaksi johtoa kahteen takajarruvaloon/-merkkivaloon.

    g387486

    Kuva 11

    Kuvassa vasen puoli

    1. Lukkomutteri (#10)
    2. Välikappale (5/16 tuumaa)
    3. Takajarruvalo/-merkkivalo
    4. Ristikantaruuvi (#10 × 1¼ tuumaa)
    5. Pieni takajarruvalon/-merkkivalon kannatin
    6. Laippakantapultti (5/16 × ¾ tuumaa)

Jarru-/merkkivalojen asennus

Koneet, joihin on asennettu 1,8 m:n teräksinen kuormalava

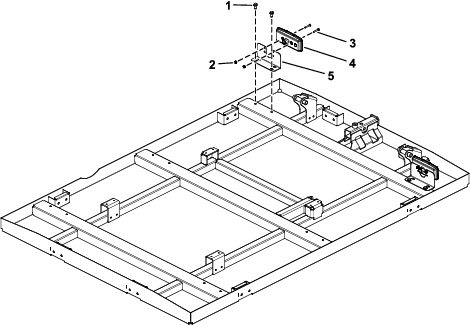

  1. Asenna kaksi takajarruvaloa/-merkkivaloa 1,8 m:n teräksisen kuormalavan pohjaan kahdella takajarruvalon kannattimella, neljällä itsekierteittävällä ruuvilla (5/16 × ¾ tuumaa), neljällä ristikantaruuvilla (#10 × 1¼ tuumaa) ja neljällä lukkomutterilla (#10) kuvan mukaisesti (Kuva 12).

    Note: Varmista, että punaiset linssit (jarruvalot) ovat sisäpuolella ja että keltaiset linssit (merkkivalot) ovat ulkopuolella.

  2. Kytke johdinsarjan kaksi johtoa kahteen takajarruvaloon/-merkkivaloon.

    g387313

    Kuva 12

    1. Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)
    2. Lukkomutteri (#10)
    3. Ristikantaruuvi (#10 × 1¼ tuumaa)
    4. Takajarruvalo/-merkkivalo
    5. Takavalon kannatin

Jarru-/merkkivalojen asennus

Koneet, joihin on asennettu profiililevykuormalava

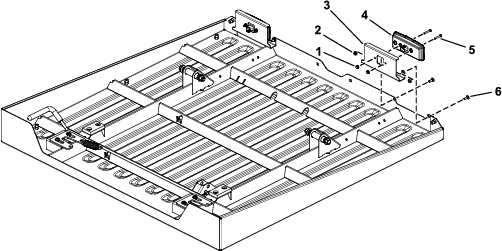

  1. Asenna kaksi takajarruvaloa/-merkkivaloa profiililevykuormalavan pohjaan kahdella takavalon kannattimella, neljällä ristikantaruuvilla (#10 × 1¼ tuumaa), neljällä lukkomutterilla (#10), neljällä lukkopultilla (¼ × ¾ tuumaa) ja neljällä lukkomutterilla (¼ tuumaa) kuvan mukaisesti (Kuva 13).

    Note: Varmista, että punaiset linssit (jarruvalot) ovat sisäpuolella ja että keltaiset linssit (merkkivalot) ovat ulkopuolella.

  2. Kytke valojen johdinsarjojen liittimet pääjohdinsarjaan.

    g387314

    Kuva 13

    1. Lukkomutteri (#10)
    2. Lukkopultti (¼ × ¾ tuumaa)
    3. Takavalon kannatin
    4. Takajarruvalo/-merkkivalo
    5. Ristikantaruuvi (#10 × 1¼ tuumaa)
    6. Lukkomutteri (¼ tuumaa)

Suuntavilkkukytkimen ja varoitusvilkkujen kytkimen asennus

Vaiheeseen tarvittavat osat:

Suuntavilkkukytkin1
Varoitusvilkkujen kytkin1

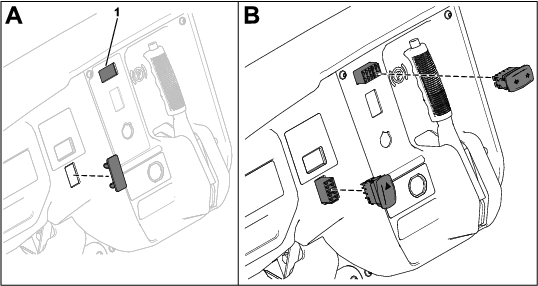

  1. Leikkaa kojelaudan tarraan aukko suuntavilkkukytkintä varten (ruutu A, Kuva 14).

  2. Poista varoitusvilkkujen kytkimen aukon suojatulppa (ruutu A, Kuva 14).

  3. Asenna kytkimien liitännät kojelaudan aukkojen läpi (ruutu B, Kuva 14).

  4. Asenna kytkimet kytkimien liitäntöihin (ruutu B, Kuva 14).

g387522

Kuva 14

Akun kytkentä

Kytke akun miinuskaapeli. Katso ohjeet käyttöoppaasta.

Valojen toiminnan tarkistus

Jarruvalojen toiminnan tarkistus

Paina jarrupoljinta. Jarruvalojen pitäisi syttyä.

Merkkivalojen toiminnan tarkistus

Kytke vasemmanpuoleiset suuntavilkut painamalla suuntavilkkukytkintä vasemmalle.

Kytke oikeanpuoleiset suuntavilkut painamalla suuntavilkkukytkintä oikealle.

Varoitusvilkkujen toiminnan tarkistus

Kytke varoitusvilkut painamalla varoitusvilkkujen kytkintä.
