Johdanto

Tämä kone on ajettava vaakatasoleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa puistojen, urheilukenttien ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen. Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Käy osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyviä materiaaleja, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

Important: Skannaa sarjanumerokilvessä (jos varusteena) oleva QR-koodi mobiililaitteella, niin saat tuotetietoja sekä takuu- ja varaosatietoja.

Kuva 1

Malli- ja sarjanumeron sijainti

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

Kuva 2

Varoitusmerkintä.

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Kalifornian lain (California Public Resource Code) pykälät 4442 ja 4443 kieltävät tämän moottorin käytön metsä-, pensaikko- tai ruohopeitteisillä mailla, jos moottoria ei ole varustettu pykälässä 4442 mainitulla hyvässä käyttökunnossa pidetyllä kipinänsammuttimella tai jos moottoria ei ole suojattu, varustettu ja huollettu palovaaran ehkäisemiseksi.

Mukana toimitettavassa moottorin käyttöoppaassa on Yhdysvaltojen ympäristönsuojeluelimeen EPA:han (Environmental Protection Agency) ja Kalifornian päästöjärjestelmien päästöjen valvontasääntöihin sekä kunnossapitoon ja takuuseen liittyviä tietoja. Käyttöoppaita voi tilata moottorin valmistajalta.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Dieselmoottorin tuottamat pakokaasut ja jotkin niiden aineosat sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

Lue ja sisäistä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä.
Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.
Älä käytä konetta ilman paikallaan olevia ja asianmukaisesti toimivia suojuksia ja muita suojalaitteita.
Pidä kädet ja jalat etäällä pyörivistä osista. Pysy etäällä heittoaukosta.
Älä päästä sivullisia ja lapsia käyttöalueelle. Älä anna lasten käyttää konetta.
Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja huomioimalla aina varoitusmerkki , joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden laiminlyönti saattaa johtaa henkilövahinkoon tai kuolemaan.

Turva- ja ohjetarrat

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

93-7818

Vaara: katso käyttöoppaasta ohjeet teräpulttien/muttereiden kiristämiseen momenttiin 115–149 N·m.

98-4387

Vaara: käytä kuulosuojaimia.

106-6754

Vaara: älä kosketa kuumaa pintaa.
Silpoutumisvaara, tuuletin; takertumisvaara, hihna: pysy etäällä liikkuvista osista.

106-6755

Moottorin jäähdytysjärjestelmä paineenalainen.
Räjähdysvaara – lue käyttöopas.
Vaara – älä kosketa kuumaa pintaa.
Vaara – lue käyttöopas.

107-1972

Esineiden sinkoutumisvaara: Käytä vakioterää, kun levitin on asennettuna. Älä käytä korkeaa terää levittimen ollessa asennettuna.

112-5297

Vaara: Lue käyttöopas. Älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
Vaara: lue käyttöopas ennen kuin hinaat konetta.
Kaatumisvaara: hidasta vauhtia ennen kääntymistä, älä käänny nopeassa vauhdissa, laske leikkuuyksikkö ajaessasi rinteitä alas, käytä kaatumissuojausjärjestelmää ja käytä turvavyötä.
Vaara: Älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
Takertumisvaara, hihna: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

117-4763

Kun haluat kytkeä seisontajarrun, kiinnitä jarrupolkimet lukitustapilla, paina seisontajarrun polkimia ja kytke varvaspoljin.
Voit vapauttaa seisontajarrun irrottamalla lukitustapin ja vapauttamalla polkimet.

117-4764

Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
Käsien loukkaantumisvaara, leikkuuterä: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
Jalkojen loukkaantumisvaara, leikkuuterä: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

117-4765

Lue käyttöopas.
Älä käytä käynnistysapuja.

117-4766

Loukkaantumisvaara, tuuletin: pysy etäällä liikkuvista osista ja pidä kaikki suojukset ja suojalevyt paikoillaan.

120-8947

Vaara: lue käyttöopas.
Kaatumissuojausta ei ole, kun turvakaari on alhaalla.
Kaatumissuojausta ei ole, kun turvakaari on ylhäällä.
Jos turvakaari on ylhäällä, käytä turvavyötä.
Jos turvakaari on alhaalla, älä käytä turvavyötä.
Aja hitaasti kääntyessäsi.

121-3884

Moottorin pysäytys
Moottorin esilämmitys
Moottorin käynnistys

121-3887

Lue käyttöopas.

127-3700

Vain Groundsmaster 4700

Nosta vasen leikkuuyksikkö.
Nosta keskimmäiset leikkuuyksiköt.
Nosta oikea leikkuuyksikkö.
Aseta vakionopeussäädin.
Vapauta vakionopeussäädin.

136-2931

Vain Groundsmaster 4500

Nosta leikkuupöydät.
Aseta vakionopeussäädin.
Vapauta vakionopeussäädin.

Akkusymbolit

Akussa on joitain tai kaikki näistä symboleista.

Räjähdysvaara
Ei tulta, liekkejä eikä tupakointia
Syövyttävien nesteiden / kemiallisten palovammojen vaara
Käytä silmäsuojaimia.
Lue käyttöopas.
Pidä sivulliset turvallisen matkan päässä akusta.
Käytä silmäsuojaimia: räjähtävät kaasut voivat sokeuttaa ja aiheuttaa muita vammoja.
Akkuhappo voi sokeuttaa tai aiheuttaa vakavia syöpymiä.
Huuhtele silmät heti vedellä ja hankkiudu heti lääkärin hoitoon.
Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.

133-8062

136-3185

Ajovalot pois päältä
Ajovalot päällä
Ylempi/alempi – autom.
Vetopyörän ohjaimet
Alempi
Laske vasen leikkuuyksikkö.
Laske keskimmäinen leikkuuyksikkö.
Laske oikea leikkuuyksikkö.

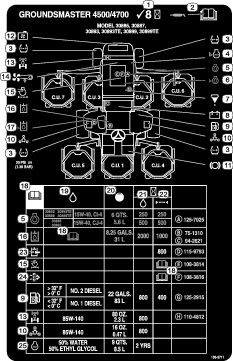

136-3711

Tarkista 8 tunnin välein.
Lue voitelutiedot käyttöoppaasta.
Rengaspaine
Jäähdytysnesteen määrä
Moottoriöljy
Moottoriöljyn määrä
Polttoaineen/veden erotin
Akku
Dieselpolttoaine
Planeettapyörästö
Jarrujen toiminta
Jäähdyttimen säleikkö
Taka-akseli
Tuulettimen hihnan kireys
Moottorin ilmansuodatin
Hydraulineste
Hydraulinesteen määrä
Lue käyttöopas.
Nesteen tiedot
Tilavuus
Nesteen vaihtoväli (tuntia)
Suodattimen vaihtoväli (tuntia)
Hydraulinen huohotin
Varoilmansuodatin
Moottorin jäähdytysneste

145-5257

TEC – 7,5 A
Virta – 10 A
Tietokeskus – 2 A
Aputeho – 10 A
Työvalot – 10 A
Sähkötoiminen istuin – 10 A
Moottori – 10 A
TEC – 2 A
Telematiikka – 10 A
Ohjaamo – 60 A

121-3627

Leikkuukorkeuden asetukset

Kiinnitettävä osanumeron 112-5297 päälle CE-vaatimusten täyttämiseksi* 4500-sarjan koneissa(Mallinro 30885)

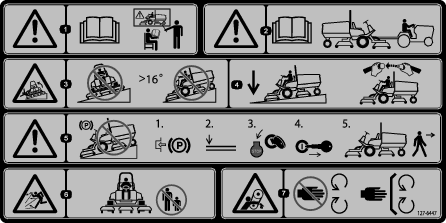

127-6447

Note: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

Vaara: Lue käyttöopas. Kaikkien käyttäjien on saatava koulutus ennen koneen käyttöä.
Vaara: lue hinausta koskevat tiedot käyttöoppaasta.
Kaatumisvaara: älä aja rinteillä, joiden kaltevuus on yli 16 astetta.
Kun ajat rinnettä alas, pidä leikkuuyksiköt alas laskettuina. Käytä aina turvavyötä koneen käytön aikana.
Vaara: Älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
Takertumisvaara, hihna: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

Kiinnitettävä osanumeron 112-5297 päälle CE-vaatimusten täyttämiseksi* 4700-sarjan koneissa(Mallinro 30887)

127-6448

Vaara: Lue käyttöopas. Kaikkien käyttäjien on saatava koulutus ennen koneen käyttöä.
Vaara: lue hinausta koskevat tiedot käyttöoppaasta.
Kaatumisvaara: älä aja rinteillä, joiden kaltevuus on yli 21 astetta.
Kun ajat rinnettä alas, pidä leikkuuyksiköt alas laskettuina. Käytä aina turvavyötä koneen käytön aikana.
Vaara: Älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
Takertumisvaara, hihna: Pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

Käyttöönotto

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Tarrojen kiinnitys (vain CE-koneet)

Vaiheeseen tarvittavat osat:

Varoitustarra	1
CE-tarra	1
Valmistusvuoden tarra	1

Koneissa, joiden on täytettävä CE-vaatimukset, vaihda varoitustarra (127-6647 [mallille 30885] tai 127-6648 [mallille 30887]), CE-tarra ja valmistusvuoden tarra (Kuva 3).

Kuva 3

Varoitustarra
CE-tarra
Valmistusvuoden tarra

Konepellin salvan asennus

Vain CE-merkityt koneet

Vaiheeseen tarvittavat osat:

Konepellin salvan tuki	1
Niitti	2
Aluslaatta	1
Ruuvi (¼ × 2 tuumaa)	1
Lukkomutteri (¼ tuumaa)	1

Irrota konepellin salpa sen tuesta.
Irrota kaksi niittiä, jotka kiinnittävät konepellin salvan tuen konepeltiin (Kuva 4).
Kuva 4
1. Konepellin salvan tuki
2. Niitit
Irrota konepellin salvan tuki konepellistä.
Kohdista kiinnitysreiät ja asenna CE-vaatimusten mukainen lukitustuki ja konepellin salvan tuki konepeltiin (Kuva 5).

Note: Lukitustuen on oltava konepeltiä vasten. Älä irrota pultti- ja mutterikokoonpanoa lukitustuen varresta.
Kuva 5
1. CE-vaatimusten mukainen lukitustuki
2. Pultti ja mutteri
Kohdista aluslaatat konepellin sisäpuolella oleviin reikiin.
Niittaa tuet ja aluslaatat konepeltiin (Kuva 5).
Kiinnitä salpa sen tukeen (Kuva 6).
Kuva 6
1. Konepellin salpa
Lukitse salpa paikalleen asentamalla pultti konepellin salvan tuen toiseen varteen (Kuva 7). Kiristä pultti, mutta älä kiristä mutteria.
Kuva 7
1. Pultti
2. Mutteri
3. Konepellin salvan tuen varsi

Rullan kaapimen säätö

Lisävaruste

Lisävarusteena saatava takarullan kaavin toimii parhaiten, kun kaapimen ja rullan välissä on yhtenäinen 0,5–1 mm:n rako.

Löysää rasvanippa ja kiinnitysruuvi (Kuva 8).
Kuva 8
1. Rullan kaavin
2. Kiinnitysruuvi
3. Rasvanippa
Liu’uta kaavinta ylös tai alas, kunnes tangon ja rullan välinen rako on 0,5–1 mm.
Kiristä rasvanippa ja ruuvi vuorotellen momenttiin 41 N·m.

Levittimen asennus

Lisävaruste

Jos tarvitset levittimen, kysy neuvoa valtuutetulta Toro-jälleenmyyjältä.

Puhdista huolella roskat kotelon takaseinän ja vasemman seinän asennusaukoista.
Asenna levitin taka-aukkoon ja kiinnitä se viidellä laippakantapultilla (Kuva 9).
Kuva 9
1. Levitin
2. Laippakantapultti
Varmista, että levitin ei osu terien päihin eikä työnny kotelon takaseinän pinnan sisään.

Hengenvaara

Jos käytetään korkeaa terää levittimen kanssa, terä voi rikkoutua, mistä voi aiheutua henkilövahinko tai kuolema.

Älä käytä korkeaa terää levittimen kanssa.

Koneen valmistelu

Pysäköi kone tasaiselle alustalle.
Vapauta Groundsmaster 4500/4700 -koneissa leikkuuyksiköiden 4 ja 5 vaijerit (Kuva 39).
Vapauta Groundsmaster 4700 -koneissa leikkuuyksiköiden 6 ja 7 lukitsimet (Kuva 42).
Laske leikkuuyksiköt.
Kytke seisontajarru.
Sammuta moottori ja irrota virta-avain.
Tarkista rengaspaineet ennen käyttöä. Katso kohta Rengaspaineen tarkistus.

Important: Pidä rengaspaineet oikeissa lukemissa, jotta leikkuujälki pysyy hyvänä ja kone toimii oikein. Älä käytä liian alhaisia rengaspaineita.
Tarkista taka-akselin voiteluaineen määrä ennen kuin käynnistät moottorin ensimmäistä kertaa. Katso Taka-akselin voiteluaineen tarkistus.
Tarkista moottoriöljyn määrä ennen moottorin käynnistystä. Katso kohta Moottoriöljyn määrän tarkistus.
Tarkista hydraulinesteen määrä ennen moottorin käynnistystä. Katso kohta Hydraulinesteen määrän tarkistus.
Tarkista jäähdytysjärjestelmä ennen moottorin käynnistystä. Katso kohta Jäähdytysjärjestelmän tarkastus.
Rasvaa kone ennen käyttöä. Katso kohta Laakerien ja holkkien rasvaus.

Important: Koneen rasvauksen laiminlyönti saattaa aiheuttaa tärkeiden osien ennenaikaisen vioittumisen.

Laitteen yleiskatsaus

Kuva 10

Jarrupoljin
Polkimen lukitussalpa
Seisontajarrun poljin
Ajopoljin
Ohjauspyörän kallistuspoljin

Ajopoljin

Ajopoljin (Kuva 10) ohjaa käyttöä eteen- ja taaksepäin. Polkimen yläosaa painamalla kone liikkuu eteenpäin ja polkimen alaosaa painamalla taaksepäin. Kun leikkuuyksiköt on nostettu kokonaan, poljin ohjaa moottoria ja ajonopeutta auton tavoin.

Note: Hätäjarrutuksissa ota jalka pois ajopolkimelta ja paina sitten jarrupolkimia. Tämä on nopein tapa pysäyttää kone.

Jarrupolkimet

Koneessa on kaksi jarrupoljinta kahta erillistä pyöräjarrua varten. Niiden avulla voidaan helpottaa kääntymistä ja pysäköintiä sekä parantaa pitoa rinteissä. Polkimet voidaan salvata yhteen seisontajarrukäyttöä ja kuljetusta varten (Kuva 10).

Polkimen lukitussalpa

Polkimen lukitussalpa yhdistää polkimet seisontajarrun kytkemistä varten (Kuva 10).

Ohjauspyörän kallistuspoljin

Kun haluat kallistaa ohjauspyörää itseesi päin, paina poljin alas ja vedä ohjauspylväs haluamaasi asentoon. Vapauta sitten poljin (Kuva 10). Kun haluat siirtää ohjauspyörää itsestäsi poispäin, paina poljinta ja vapauta se, kun ohjauspyörä on halutussa käyttöasennossa.

Seisontajarrun poljin

Kun haluat kytkeä seisontajarrun (Kuva 10), yhdistä polkimet toisiinsa polkimen lukitussalvalla, kytke varvaspoljin ja paina oikea jarrupoljin alas. Kun haluat vapauttaa seisontajarrun, paina yhtä jarrupoljinta, kunnes seisontajarrun salpa palautuu.

Avainkytkin

Avainkytkimessä (Kuva 11) on kolme asentoa: PYSäYTYS, KäYNNISSä/ESILäMMITYS ja KäYNNISTYS.

Kuva 11

Nostokytkimet (vain Groundsmaster 4700)
Nostokytkin (Groundsmaster 4500 ja 4700)
Voimanulosoton kytkin
Avainkytkin
Tietokeskus
Ylemmän ja alemman nopeusalueen kytkin
Valokytkin

Voimanulosoton (PTO) kytkin

Voimanulosoton kytkimessä on kaksi asentoa: ULOS (KYTKE) ja SISääN (VAPAUTA). Kytke leikkuuyksiköiden terät vetämällä voimanulosoton painike ulos. Vapauta leikkuuyksiköiden terät painamalla painike alas (Kuva 11).

Ylemmän ja alemman nopeusalueen kytkin

Tämä kytkin (Kuva 11) ohjaa koneen kahta nopeusaluetta: ylempää ja alempaa.

Valitsemalla H/L AUTO -asennon kone valitsee automaattisesti ylemmän tai alemman nopeusalueen.

Valitse alempi L-asento, jos haluat käyttää ainoastaan alhaista nopeusaluetta.

Voit vaihtaa kytkimen asentoa milloin tahansa, mutta kone siirtyy nopeusalueiden välillä vain, kun ajopoljin on vapaalla ja kun kone on pysäytetty.

Note: Ylemmälle nopeusalueella päästään H/L AUTO -asennossa vapauttamalla voimanulosotto ja nostamalla leikkuuyksiköt kokonaan ylös.

Note: Jos kytkin on H/L AUTO -asennossa, leikkuupöytiä ei voi laskea ylimmästä asennosta, ellei ajopoljin ole vapaalla ja kone pysähtynyt.

Vakionopeussäätimen kytkin

Vakionopeussäätimen kytkimellä voidaan lukita vakionopeus ja säilyttää haluttu ajonopeus (Kuva 12). Vakionopeussäädin poistetaan käytöstä painamalla kytkimen takaosaa, kytkimen keskiasento ottaa vakionopeussäätimen käyttöön ja kytkimen etuosalla määritetään haluttu ajonopeus.

Kun vakionopeussäädin on kytketty, nopeutta voidaan muuttaa tietokeskuksessa (Kuva 34).

Kuva 12

Pistorasia
Vakionopeussäätimen kytkin

Nostokytkimet

Nostokytkimillä nostetaan ja lasketaan leikkuuyksiköt (Kuva 11). Laske leikkuuyksiköt painamalla kytkimet eteenpäin ja nosta leikkuuyksiköt painamalla kytkimet taaksepäin. Kun käynnistät koneen ja leikkuuyksiköt ovat ala-asennossa, paina nostokytkin alas, jolloin leikkuuyksiköt kelluvat ja leikkaavat.

Note: Leikkuuyksiköitä ei voi laskea ylemmällä nopeusalueella. Ne eivät myöskään nouse tai laskeudu, jos käyttäjä on poissa istuimelta. Lisäksi leikkuuyksiköt laskeutuvat, kun avain on KäYNNISSä-asennossa ja kuljettaja istuu istuimella.

Valokytkin

Sytytä valot painamalla valokytkin ylöspäin PääLLä-asentoon (Kuva 11).

Sammuta valot painamalla valokytkin alaspäin POIS-asentoon.

Pistorasia

12voltin jännitteellä toimivat sähkökäyttöiset lisävarusteet saavat virtaa pistorasiasta (Kuva 13).

Kuva 13

Pistorasia
Pussin pidike

Pussin pidike

Käytä pussin pidikettä säilytykseen (Kuva 13).

Istuimen säädöt

Istuimen säätövipu

Siirrä istuimen sivulla olevaa säätövipua ulospäin, liu’uta istuin haluamaasi asentoon ja vapauta vipu, niin istuin lukittuu asentoonsa (Kuva 14).

Kuva 14

Painomittari
Painonsäätövipu
Istuimen säätövipu
Istuimen selkänojan säätövipu
Käsinojan säätönuppi

Käsinojan säätönuppi

Säädä käsinojan kulmaa kiertämällä nuppia (Kuva 14).

Istuimen selkänojan säätövipu

Säädä istuimen selkänojan kulmaa siirtämällä vipua (Kuva 14).

Painomittari

Painomittari näyttää, kun istuin on säädetty käyttäjän painon mukaan (Kuva 14). Säädä korkeutta siten, että jousitus osuu vihreällä merkitylle alueelle.

Painonsäätövipu

Säädä istuin käyttäjän painon mukaan tällä vivulla (Kuva 14). Voit nostaa ilmanpainetta vetämällä vipua ylös ja laskea painetta painamalla vipua alas. Säätö on oikea, kun painomittari on vihreällä alueella.

Tietokeskuksen LCD-näyttö

Tietokeskuksen LCD-näytössä (Kuva 11) on tietoja koneen käyttötilasta, vianmääritystietoja ja muita koneeseen liittyviä tietoja.

Näytettävät näytöt riippuvat valituista painikkeista. Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan.

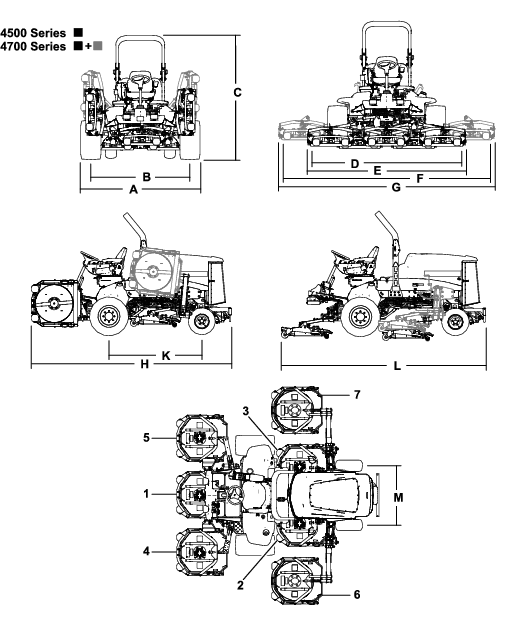

Kuva 15

Leikkuuyksikkö 1
Leikkuuyksikkö 2
Leikkuuyksikkö 3
Leikkuuyksikkö 4
Leikkuuyksikkö 5
Leikkuuyksikkö 6 (vain 4700)
Leikkuuyksikkö 7 (vain 4700)

Koneen tekniset tiedot

Teknisten tietojen taulukko

Kuvaus		4500-D	Kuva 15 viite	4700-D	Kuva 15, viite
Leikkuuleveys		280 cm	D	380 cm	F
Kokonaisleveys
	Leikkuuyksiköt alhaalla	286 cm	E	391 cm	G
	Leikkuuyksiköt ylhäällä (kuljetus)	224 cm	A	224 cm	A
Pyöräväli
	Eturenkaat	224 cm	B	224 cm	B
	Takarenkaat	141 cm	M	141 cm	M
Korkeus kaatumissuojausjärjestelmän kanssa
	Nostettuna	226 cm	C	226 cm	C
	Laskettuna	165 cm		165 cm
Kokonaispituus
	Leikkuuyksiköt alhaalla	370 cm	H	370 cm	H
	Leikkuuyksiköt ylhäällä (kuljetus)	370 cm	L	370 cm	L
Maavara		15 cm		15 cm
Akseliväli		171 cm	K	171 cm	K
Nettopaino		1 937 kg		2 277 kg
(leikkuuyksiköiden kanssa ja ilman polttoainetta)		1 937 kg		2 277 kg

Note: Ominaisuuksia ja rakennetta voidaan muuttaa ilmoittamatta.

Leikkuuyksikön tekniset tiedot

Teknisten tietojen taulukko

Pituus	86,4 cm
Leveys	86,4 cm
Korkeus	24,4 cm kannattimen kiinnikkeeseen
	26,7 cm leikkuukorkeuden ollessa 1,9 cm
	34,9 cm leikkuukorkeuden ollessa 10,2 cm
Paino	88 kg

Lisätarvikkeet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai valtuutettuun Toro-jälleenmyyjään tai siirry osoitteeseen www.Toro.com, jossa on luettelo hyväksytyistä lisälaitteista ja -varusteista.

Käytä vain aitoja Toro-varaosia ja -lisävarusteita. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

Käyttö

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Ennen käyttöä

Turvallisuus ennen käyttöä

Yleinen turvallisuus

Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.
Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.
Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
Selvitä, kuinka koneen saa pysäytettyä ja moottorin sammutettua nopeasti.
Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja suojukset ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.
Tarkasta aina ennen liikkumista, että terät, teräpultit ja leikkuujärjestelmät ovat hyvässä käyttökunnossa. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta tasapaino säilyisi.
Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, joita kone voi singota.
Tämä tuote luo sähkömagneettisen kentän. Jos käytät implantoitavaa elektronista lääkinnällistä laitetta, ota yhteys terveydenhuollon ammattilaiseen ennen tämän tuotteen käyttöä.

Polttoaineturvallisuus

Käsittele polttoainetta erittäin varovasti. Se on tulenarkaa, ja höyryt räjähtävät herkästi.
Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.
Käytä vain hyväksyttyä polttoaineastiaa.
Älä irrota polttoainesäiliön korkkia tai täytä polttoainesäiliötä moottorin ollessa käynnissä tai kuuma.
Älä lisää tai tyhjennä polttoainetta suljetussa tilassa.
Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).
Jos polttoainetta roiskuu, älä yritä käynnistää moottoria. Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin polttoainehöyryt ovat hälvenneet.

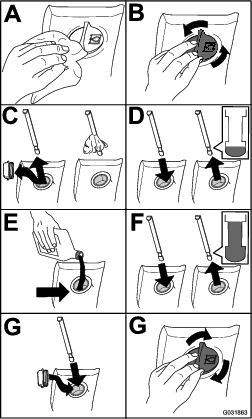

Moottoriöljyn määrän tarkistus

Tarkista moottorin kampikammion öljymäärä ennen moottorin käynnistämistä ja koneen käyttämistä. Katso kohta Moottoriöljyn määrän tarkistus.

Jäähdytysjärjestelmän tarkastus

Ennen kuin käynnistät moottorin ja käytät konetta, tarkasta jäähdytysjärjestelmä. Katso kohta Jäähdytysjärjestelmän tarkastus.

Hydraulijärjestelmän tarkastus

Ennen kuin käynnistät moottorin ja käytät konetta, tarkasta hydraulijärjestelmä. Katso kohta Hydraulinesteen määrän tarkistus.

Vedenerottimen tyhjennys

Tyhjennä vesi tai muut kertymät vedenerottimesta. Katso kohta Veden tyhjennys polttoaineen-/vedenerottimesta.

Taka-akselin ja vaihteiston tarkistus vuotojen varalta

Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta. Katso kohta Taka-akselin ja vaihteiston tarkistus vuotojen varalta.

Polttoainesäiliön täyttö

Polttoainesäiliön tilavuus

Polttoainesäiliön tilavuus: 83 l

Polttoaineen tiedot

Important: Käytä vain erittäin vähärikkistä dieselpolttoainetta. Suuremman rikkipitoisuuden polttoaine haurastuttaa hapetuskatalysaattoria, mikä aiheuttaa käyttöongelmia ja lyhentää moottorin osien käyttöikää.Seuraavien varoitusten laiminlyönti saattaa vaurioittaa moottoria.

Dieselpolttoaineen sijasta ei saa käyttää paloöljyä tai bensiiniä.
Dieselpolttoaineeseen ei saa sekoittaa paloöljyä tai käytettyä moottoriöljyä.
Polttoainetta ei sää säilyttää säiliöissä, joiden sisäpinta on sinkitty.
Polttoaineen lisäaineita ei saa käyttää.

Petrodiesel

Setaaniluku: 45 tai korkeampi

Rikkipitoisuus: Erittäin vähärikkinen (<15 ppm)

Polttoainetaulukko

Dieselpolttoaineen tiedot	Sijainti
ASTM D975	Yhdysvallat
Nro 1-D S15
Nro 2-D S15
EN 590	Euroopan unioni
ISO 8217 DMX	Kansainvälinen
JIS K2204, luokitus nro 2	Japani
KSM-2610	Korea

Käytä vain puhdasta, tuoretta dieselpolttoainetta tai biodieselpolttoaineita.
Jotta polttoaine olisi tuoretta, osta sitä vain 180 päivän tarpeeseen.

Käytä kesälaatuista dieselpolttoainetta (nro 2-D) yli –7 °C:n lämpötiloissa ja talvilaatuista dieselpolttoainetta (nro 1-D tai nro 1-D / nro 2-D -seosta) alle –7 °C:n lämpötiloissa.

Note: Talvilaatuisen polttoaineen leimahduspiste on alhaisempi, ja sen kylmävirtausominaisuudet helpottavat käynnistystä ja vähentävät polttoainesuodattimen tukkeutumista.Kesälaatuisen polttoaineen käyttö lämpötilan ollessa yli –7 °C pidentää polttoainepumpun käyttöikää ja antaa talvilaatuista polttoainetta enemmän tehoa.

Biodieselin käyttö

Tässä laitteessa voidaan käyttää myös polttoaineseosta, jossa on enintään 20 % biodieseliä (B20).

Rikkipitoisuus: Erittäin vähärikkinen (<15 ppm)

Biodieselpolttoaineen tiedot: ASTM D6751 tai EN 14214

Polttoaineseoksen tiedot: ASTM D975, EN 590 tai JIS K2204

Important: Petrodieselosuuden rikkipitoisuuden on oltava erittäin alhainen.

Noudata seuraavia varo-ohjeita:

Biodieselseokset voivat vahingoittaa maalattuja pintoja.
Käytä kylmällä säällä korkeintaan B5-seosta (biodieselpitoisuus 5 %).
Tarkkaile polttoaineen kanssa kosketuksiin joutuvia tiivisteitä ja letkuja, sillä ne voivat haurastua ajan mittaan.
Polttoainesuodattimeen voi muodostua tukoksia jonkin aikaa biodieselseosten käytön aloittamisen jälkeen.
Lisätietoja biodieselistä saa valtuutetulta Toro-jälleenmyyjältä.

Polttoaineen lisäys

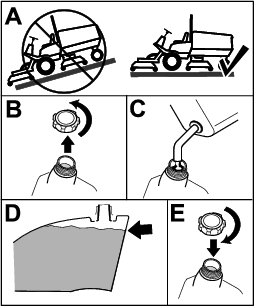

Kuva 16

Täytä säiliö noin 6–13 mm säiliön – ei täyttökaulan – yläreunan alapuolelle dieselpolttoaineella (nro 2-D).

Note: Täytä polttoainesäiliö aina käytön jälkeen, jos mahdollista. Tämä estää kosteutta tiivistymästä polttoainesäiliön sisälle.

Rengaspaineen tarkistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Rengaspaineen tarkistus

Renkaiden rengaspaineen on oltava 1,38 bar.

Important: Pidä renkaiden paineet suositelluissa rajoissa, jotta leikkuujäljen laatu pysyy hyvänä ja kone toimii oikein. Älä käytä liian alhaisia rengaspaineita.Tarkista kaikkien renkaiden rengaspaineet ennen koneen käyttöä.

Kuva 17

Pyöränmuttereiden kireyden tarkistus

Huoltoväli	Huoltotoimenpide
Ensimmäisen käyttötunnin jälkeen	Kiristä pyöränmutterit.
10 ensimmäisen käyttötunnin jälkeen	Kiristä pyöränmutterit.
200 käyttötunnin välein	Kiristä pyöränmutterit.

Kiristä pyöränmutterit momenttiin 115–136 N m oikeassa järjestyksessä (Kuva 18 ja Kuva 19).

Kuva 18

Etupyörät

Kuva 19

Takapyörät

Vaara

Pyöränmuttereiden väärä kireys saattaa johtaa henkilövahinkoihin.

Kiristä pyöränmutterit asianmukaiseen momenttiin.

Turvakaaren säätö

Vaara

Kaatumisesta aiheutuvan loukkaantumisen tai kuoleman välttämiseksi turvakaari on pidettävä nostettuna lukitussa asennossa ja turvavyötä on käytettävä.

Varmista, että istuin on kiinnitetty istuimen salvalla.

Vaara

Kaatumissuojausta ei ole, kun turvakaari on alhaalla.

Älä käytä konetta epätasaisessa maastossa tai rinteessä, jos turvakaari on alhaalla.
Laske turvakaari vain silloin, kun se on aivan välttämätöntä.
Älä käytä turvavyötä, kun turvakaari on alhaalla.
Aja hitaasti ja varovasti.
Nosta turvakaari ylös heti, kun tilaa on riittävästi.
Tarkista vapaa alikulkukorkeus (esim. puiden oksat, porttikäytävät, sähkölinjat) ennen kuin ajat mahdollisen esteen alitse. Varo osumasta esteeseen.

Important: Turvavyötä on käytettävä aina, kun turvakaari on nostettuna ja lukitussa asennossa. Älä käytä turvavyötä, kun turvakaari on ala-asennossa.

Turvakaaren lasku

Important: Laske turvakaari vain silloin, kun se on välttämätöntä.

Important: Varmista, että istuin on kiinnitetty istuimen salvalla.

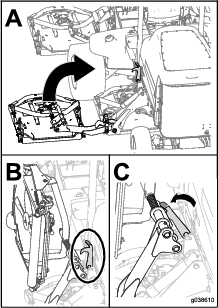

Kuva 20

Turvakaaren nosto

Kuva 21

Leikkuukorkeuden säätö

Important: Vaakatasoleikkuuyksiköt leikkaavat yleensä noin 6 mm alempaa kuin kelaleikkuuyksikkö, jossa on sama pukkiasetus. Vaakatasoleikkuuyksiköiden pukkiasetus on ehkä säädettävä 6 mm korkeammaksi kuin samaa aluetta leikkaavien kelaleikkuuyksiköiden asetus.

Important: Takaleikkuuyksiköihin päästään huomattavasti paremmin käsiksi, jos leikkuuyksikkö irrotetaan koneesta.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksikkö maahan, sammuta moottori ja irrota virta-avain.
Löysää pulttia, jolla leikkuukorkeuden kannattimet on kiinnitetty leikkuukorkeuslevyyn (edessä ja molemmilla puolilla), kuvan mukaisesti (Kuva 22).
Aloita etummaisesta asetuksesta ja irrota pultti.
Kuva 22
1. Leikkuukorkeuskannatin
2. Leikkuukorkeuslevy
3. Välikappale
Tue koteloa ja irrota välikappale (Kuva 22).
Säädä kotelo haluttuun leikkuukorkeuteen ja asenna välikappale vastaavan leikkuukorkeuden aukkoon ja loveen (Kuva 23)

Kuva 23
Aseta levy kohdakkain välikappaleen kanssa.
Asenna pultti sormitiukkuuteen.
Toista säätövaiheet 4–7 molemmilla puolilla.
Kiristä kaikki kolme pulttia momenttiin 41 N·m. Kiristä aina etupultti ensin.

Note: Yli 3,8 cm:n säädöille voidaan joutua käyttämään tilapäistä asennusta välikorkeuteen, jotta osat eivät juutu kiinni toisiinsa (esim. vaihdettaessa 3,1 cm:n leikkuukorkeudesta 7 cm:n korkeuteen).

Turvakytkinten tarkastus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkasta turvakytkimet.

Varoitus

Jos turvakytkimet ovat irronneet tai vaurioituneet, kone saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

Älä kajoa turvakytkimiin.
Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

Turvakytkimet on suunniteltu sammuttamaan kone kuljettajan noustessa istuimelta ajopolkimen ollessa painettuna. Kuljettaja voi kuitenkin nousta istuimelta, kun moottori on käynnissä ja ajopoljin on VAPAA-asennossa. Vaikka moottori pysyy käynnissä, kun voimanulosoton kytkin vapautetaan ja ajopoljin vapautetaan, moottori on sammutettava ennen istuimelta nousemista.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt alas ja käännä avain PYSäYTYS-asentoon.
Paina ajopoljinta ja käännä avain KäYNNISSä-asentoon.

Note: Jos moottori käynnistyy, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.
Käännä avain KäYNNISSä-asentoon, nouse istuimelta ja siirrä voimanulosoton kytkin PääLLä-asentoon.

Note: Voimanulosoton vipu ei saa kytkeytyä päälle. Jos voimanulosoton vipu kytkeytyy päälle, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.
Kytke seisontajarru, käännä avain KäYNNISSä-asentoon ja siirrä ajopoljin pois VAPAA-asennosta.

Note: Tietokeskuksessa näkyy viesti ”traction denied” (veto ei käytössä), eikä koneen pitäisi liikkua. Jos kone liikkuu, turvajärjestelmässä on vika. Korjaa vika ennen koneen käyttöä.

Teränpysäytysjärjestelmän ajoituksen tarkistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista teränpysäytysjärjestelmän ajoitus.

Note: Laske leikkuuyksiköt puhtaalle nurmelle tai kovalle alustalle, jotta ne eivät nostata pölyä tai leikkuujätettä.

Varmista tämä pysähtymisaika istuutumalla istuimelle ja vapauttamalla voimanulosotto. Kuuntele pyöriviä teriä ja mittaa, kuinka kauan terien pysähtyminen kokonaan kestää. Jos tämä kestää yli seitsemän sekuntia, jarruventtiiliä on säädettävä. Lisätietoja säädön suorittamisesta saa valtuutetulta Toro-jälleenmyyjältä.

Terän valinta

Normaali yhdistelmäsiipiterä

Tämä terä on suunniteltu tarjoamaan erinomaisen noston ja leikkuujätteiden levittymisen lähes kaikissa olosuhteissa. Jos tarvitaan enemmän tai vähemmän nostoa ja poistonopeutta, kannattaa harkita toista terää.

Ominaisuudet: Erinomainen nosto ja levittyminen useimmissa olosuhteissa

Kulmasiipiterä (ei täytä CE-vaatimuksia)

Terä toimii yleensä parhaiten matalammilla, 1,9–6,4 cm:n leikkuukorkeuksilla.

Ominaisuudet:

Leikkuujätteen poisto pysyy tasaisempana myös matalammilla leikkuukorkeuksilla.
Kone sylkee leikkuujätettä vasemmalle vähemmän, minkä ansiosta hiekkaesteiden ja väylien reunat pysyvät siistimpinä.
Matalilla leikkuukorkeuksilla ja tiheillä nurmilla tehonkulutus on alhaisempi.

Korkea rinnakkainen siipiterä (ei täytä CE-vaatimuksia)

Terä toimii yleensä paremmin korkeammilla, 7–10 cm:n leikkuukorkeuksilla.

Ominaisuudet:

Enemmän nostoa ja nopeampi poistonopeus.
Harva tai veltto nurmi saadaan nostettua ylös huomattavasti paremmin korkeammilla leikkuukorkeuksilla
Märät tai tahmeat leikkuujätteet poistetaan tehokkaammin, mikä vähentää leikkuuyksikköön kertyvää jätettä.
Kuluttaa enemmän tehoa
Pyrkii poistamaan leikkuujätteen kauemmas vasemmalle ja saattaa tehdä karheaa leikkuujälkeä matalilla leikkuukorkeuksilla

Vaara

Jos levittimen kanssa käytetään korkeaa terää, terä voi rikkoutua ja aiheuttaa henkilövahingon tai kuoleman.

Älä käytä korkeaa terää levittimen kanssa.

Atomic-terä

Tämä terä on suunniteltu tehokkaaseen lehtien levitykseen.

Ominaisuus: erinomainen lehtien levitys.

Lisävarusteiden valinta

Lisävarusteiden kokoonpanot

	Kulmikas siipiterä	Korkea rinnakkainen siipiterä(Älä käytä levittimen kanssa)	Levitin	Rullan kaavin
Ruohonleikkuu: 1,9–4,4 cm:n leikkuukorkeus	Suositellaan useimpiin käyttötarkoituksiin.	Saattaa soveltua hyvin kevyelle ja harvalle nurmelle.	Todettu parantavan leikkuujätteiden leviämistä ja leikkuun jälkeisiä ominaisuuksia pohjoisten alueiden ruohoilla, jotka leikataan vähintään kolme kertaa viikossa, ja silloin, kun leikataan vähemmän kuin kolmasosa ruohon korkeudesta. Ei saa käyttää korkean rinnakkaisen siipiterän kanssa	Voidaan käyttää aina, kun rulliin kertyy ruohoa tai ruoho paakkuuntuu. Kaapimet voivat lisätä paakkuuntumista joissain käyttökohteissa.
Ruohonleikkuu: 5–6,4 cm:n leikkuukorkeus	Suositellaan paksulle tai tiheälle nurmelle.	Suositellaan kevyelle tai harvalle nurmelle.
Ruohonleikkuu: 7–10 cm:n leikkuukorkeus	Saattaa soveltua hyvin tiheälle nurmelle.	Suositellaan useimpiin käyttötarkoituksiin.
Lehtien levitys	Suositellaan käytettäväksi levittimen kanssa.	Kielletty	Käytä vain yhdistelmäsiipiterän, Atomic-terän tai kulmasiipiterän kanssa.
Edut	Tasainen leikkuujätteen poisto matalammilla leikkuukorkeuksilla, hiekkaesteiden ja väylien reunat pysyvät siistimpinä. Pienempi tehontarve.	Enemmän nostoa ja suurempi poistonopeus. Harva tai lakoontunut nurmi saadaan nostettua ylös korkeammilla leikkuukorkeuksilla. Märät tai tahmeat leikkuujätteet poistuvat tehokkaasti.	Voi parantaa leikkuujätteiden levittymistä ja leikkuujälkeä joissain käyttökohteissa. Soveltuu erittäin hyvin lehtien levitykseen.	Vähentää ruohon kertymistä rullaan joissain käyttökohteissa.
Haitat	Ei nosta ruohoa hyvin korkeilla leikkuukorkeuksilla. Märkä ja tahmea ruoho kertyy koteloon, mikä heikentää leikkuujälkeä ja kuluttaa enemmän tehoa.	Vaatii enemmän tehoa joissain käyttökohteissa. Saattaa karhentaa leikkuujälkeä matalammilla leikkuukorkeuksilla tiheässä ruohossa. Ei saa käyttää levittimen yhteydessä.	Ruoho kertyy koteloon, jos yritetään leikata liian paljon kerralla levittimen ollessa paikallaan.

Tietokeskuksen näytön yleiskatsaus

Näytössä on tietoja koneen käyttötilasta, vianmääritystietoja ja muita koneeseen liittyviä tietoja. Näytössä on useita näyttöruutuja. Näyttöjen välillä voidaan siirtyä milloin tahansa painamalla jotakin näyttöpainiketta ja valitsemalla sitten sopiva nuolen suunta.

Kuva 24

Merkkivalo
Näytön kirkkausanturi
Navigointipainike – ylös
Paluu-/poistumispainike
Navigointipainike – vähennä/vasen
Navigointipainike – alas
Navigointipainike – lisää/oikea
Enter-/valintapainike

Note: Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen sillä hetkellä käytössä olevan toiminnon.

Tietokeskuksen kuvakkeiden selitykset

	Tuntilaskuri
	Virtual Pedal Stop ‑ominaisuuden asetukset
	Kuljettajan on oltava istuimella.
	Seisontajarru on kytkettynä.
	Moottorin jäähdytysnesteen lämpötila (°C tai °F)
	Ajo tai ajopoljin
	Vakionopeussäädin on kytketty.
	Nollaus odottaa -regeneraatiopyyntö
	Pysäköinti- tai palautusregeneraatiopyyntö
	Pysäköinti- tai palautusregeneraatio on käynnissä.
	Korkea pakokaasujen lämpötila
	Typpioksidipäästöjen seurannassa toimintahäiriö. Palauta kone myyntipisteeseen ja ota yhteys valtuutettuun Toro-jälleenmyyjään (ohjelmistoversio U ja sitä uudemmat).
	Voimanulosotto on pois käytöstä.
	Voimanulosotto on käytössä.
	Akku
	Varoitus
	Aktiivinen
	Ei aktiivinen
	Edellinen
	Seuraava
	Lisää
	Vähennä
	Edellinen näyttö
	Seuraava näyttö
	Nosta arvoa
	Laske arvoa
	Valikko
	Vieritä ylös/alas
	Vieritä vasemmalle/oikealle
	Hydraulinesteen lämpötila (°C tai °F)
	Nopea tai ylempi nopeusalue (kuljetus)
	Hidas tai alempi nopeusalue (leikkuu)
	Puhallin (taaksepäinpuhallus)
	Kaikki leikkuuyksiköt ylhäällä
	Kaikki leikkuuyksiköt alhaalla
	Keskimmäiset leikkuuyksiköt ylhäällä
	Keskimmäiset leikkuuyksiköt alhaalla
	Vasemmanpuoleiset leikkuuyksiköt ylhäällä
	Vasemmanpuoleiset leikkuuyksiköt alhaalla
	Oikeanpuoleiset leikkuuyksiköt ylhäällä
	Oikeanpuoleiset leikkuuyksiköt alhaalla
	Lukittu

Pääsy vain PIN-koodilla

Valikoiden käyttö

Avaa tietokeskuksen valikko painamalla päänäytössä valikkopainiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin:

Päävalikko – valikon kohta	Kuvaus
Viat	Viat-valikossa on lueteltu koneen viimeaikaiset viat. Lisätietoja Viat-valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
Huolto	Huoltovalikossa on koneeseen liittyviä tietoja, kuten käyttötuntimerkintöjä ja muita vastaavia lukuja.
Diagnostiikka	Diagnostiikka-valikossa näkyy koneen kaikkien kytkinten, antureiden ja ohjainten ulostulojen tila. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee nopeasti, mitkä koneen ohjaimet ovat KäYTöSSä ja mitkä POIS KäYTöSTä.
Asetukset	Asetukset-valikossa voi muokata näytön asetusten muuttujia.
Machine Settings (Koneen asetukset)	Machine Settings (Koneen asetukset) -valikon avulla voit säätää kiihdytyksen, nopeuden ja vastapainon raja-arvoja.
Tietoja	Tietoja-valikossa on mainittu koneen mallinumero, sarjanumero ja ohjelmiston versio.

Huolto – valikon kohta	Kuvaus
Hours (tunnit)	Näyttää kokonaisajan, jonka kone, moottori ja voimanulosotto ovat olleet käytössä, sekä ajan, jonka verran konetta on kuljetettu ja milloin se on huollettava.
Counts	Näyttää koneen laskennat.
Traction Pedal (Ajopoljin)
Traction Pump (Vetopumppu)
Fan (puhallin)	Osoittaa, onko puhallin on käytössä seuraavissa kohteissa: moottorin ylikuumentuminen, korkea öljyn lämpötila, korkea koneen tai hydrauliikan lämpötila ja puhallin päällä
Fuel Rate (Polttoaineen virtausnopeus)	Näyttää käytettävän polttoaineen virtausnopeuden.
DPF Regeneration (Hiukkassuodattimen regeneraatio)	Dieselhiukkassuodattimen regeneraatio ja hiukkassuodattimen alivalikot

Diagnostiikka – valikon kohta	Kuvaus
Left Cutting Unit (Vasen leikkuuyksikkö)	Lisätietoja Engine Run -valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
Center Cutting Unit (Keskimmäinen leikkuuyksikkö)
Right Cutting Unit (Oikea leikkuuyksikkö)
Traction (Veto)
HI/LO Range (Ylempi/alempi nopeusalue)
PTO (Voimanulosotto)
Engine (Moottori)
CAN Statistics (CAN-tilastot)

Asetukset – valikon kohta	Kuvaus
Anna PIN-koodi	Antaa käyttäjän (viheriön hoitaja / mekaanikko), jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita.
Backlight (Taustavalo)	Säätää LCD-näytön kirkkauden.
Kieli	Tietokeskuksessa käyttävien kielten hallinta*
Font Size (Fonttikoko)	Määrittää fontin koon näytössä.
Yksiköt	Kontrolloi tietokeskuksen yksiköitä (brittiläiset mitat tai metrijärjestelmä).
Suojatut valikot	Antaa käyttäjän, jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita
Suojaa asetukset	Mahdollistaa asetusten muuttamisen suojatuissa asetuksissa.

Note: Machine Settings (Koneen asetukset) -valikko tulee näkyviin vain, kun PIN-koodi on syötetty.

Machine Settings (Koneen asetukset) – valikkokohde	Kuvaus
Leikkuunopeus	Säätelee enimmäisnopeutta leikattaessa (alempi nopeusalue)
Kuljetus- nopeus	Säätelee enimmäisnopeutta, kun laitetta kuljetetaan (ylempi nopeusalue)
Smart Power	Kytkee Smart Power -tilan päälle ja pois
Vastapaino	Säätelee leikkuuyksiköissä käytettävää vastapainoa
Turnaround (kääntötila)	Kytkee kääntötilan päälle ja pois
Kiihdytys	Alh.-, Keski- ja Korkea-asetuksilla ohjataan, kuinka nopeasti ajonopeus reagoi ajopolkimen liikuttamiseen.

Suojatuissa valikoissa – pääsy vain PIN-koodilla

Tietoja – valikon kohta	Kuvaus
Malli	Näyttää koneen mallinumeron.
SN	Näyttää koneen sarjanumeron.
Koneen ohjainversio	Näyttää pääohjaimen ohjelmiston version.
Ohjelmistoversio	Näyttää ensisijaisen ohjaimen ohjelmiston version.
InfoCenter Revision (Tietokeskuksen versio)	Näyttää tietokeskuksen ohjelmiston version.
Secondary software (Toissijainen ohjelmisto)	Näyttää Groundsmaster 4700 -mallin leikkuuyksikön ohjaimen osanumeron ja version.
Stage V (Vaihe V)	Näyttää kyllä tai ei moottorista riippuen.

Suojatut valikot

Joitain käyttökokoonpanoasetuksia voidaan säätää näytöntietokeskuksen ASETUKSISSA.Lukitse nämä asetukset PROTECTED MENU (Suojattu valikko) -valikossa.

Note: Jälleenmyyjä ohjelmoi alkuperäisen käyttökoodin toimitushetkellä.

Suojattujen valikoiden käyttö

Note: Koneen oletus-PIN on joko 0000 tai 1234.Jos vaihdoit PIN-koodin ja unohdit uuden koodin, ota yhteys valtuutettuun Toro-jälleenmyyjään.

Etsi PääVALIKOSTAASETUKSET-valikko ja paina valintapainiketta (Kuva 25).

Kuva 25
Etsi ASETUKSET-valikosta ANNA PIN-KOODI ja paina valintapainiketta (Kuva 26A).

Kuva 26
PIN-koodi syötetään painamalla navigointipainikkeita ylös/alas, kunnes oikea ensimmäinen numero tulee näkyviin, ja siirtymällä sitten toiseen numeroon painamalla oikeanpuoleista navigointipainiketta (Kuva 26B ja Kuva 26C). Toista, kunnes kaikki numerot on annettu.
Paina valintapainiketta.

Note: Jos näyttö hyväksyy PIN-koodin ja suojattu valikko avataan, näytön oikeassa yläkulmassa näkyy sana ”PIN”.
Voit lukita suojatun valikon kääntämällä avainkytkimen PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

Suojatun valikon asetusten tarkasteleminen ja muuttaminen

Vieritä kohdassaSETTINGS (Asetukset) kohtaan PROTECT SETTINGS (Suojaa asetukset).
SUOJAA ASETUKSET voidaan vaihtaa (Pois) ‑tilaan valintapainikkeella. Tällöin asetuksia voidaan tarkastella ja muuttaa ilman PIN-koodia.
Näytä ja muuta asetuksia PIN-koodilla vaihtamalla SUOJAA ASETUKSET ‑kohta (Päällä) ‑tilaan valintapainikkeella, asettamalla PIN-koodi ja kääntämällä avain virtalukossa PYSäYTYS-asentoon ja sitten KäYNNISSä-asentoon.

Huollon määräajan ajastimen asetus

Huollon määräajan ajastin nollaa huollon määräajan, kun aikataulun mukaiset huoltotoimenpiteet on suoritettu.

Vieritä kohdassaSETTINGS (Asetukset) kohtaan ENTER PIN (Anna PIN-koodi) ja paina valintapainiketta.
Anna PIN-koodi. Katso kohta Suojattujen valikoiden käyttö.
Vieritä kohdassaSERVICE (Huolto) kohtaan HOURS (Tunnit) ja paina valintapainiketta.
Vieritä kohtaan HUOLLON MääRäAIKA.

Note: Jos huollon määräaika on nyt, kohdan HUOLLON MääRäAIKA vieressä lukee NOW (NYT).
Korosta huoltoväli ja paina valintapainiketta.

Note: Huoltoväli (250 tuntia, 500 tuntia jne.) sijaitsee seuraavan kohdan vieressä:HUOLLON MääRäAIKA.Huoltoväli sisältyy suojattuun valikkoon.
Kun näyttöön ilmestyy teksti RESET SERVICE TIMER? (NOLLATAANKO HUOLTOAJASTIN?), valitse valintapainikkeella YES (Kyllä) tai paluupainikkeella NO (Ei).
Kun olet valinnut YES (Kyllä), huoltovälinäyttö tyhjenee ja huoltoaikavalinnat tulevat uudelleen näkyviin.

Sallitun enimmäisleikkuunopeuden asetus

Valittu asetus näkyy X:nä ajonopeuden pylväskaaviossa vakionopeussäätimen ja polkimen pysäytyksen asetusten kanssa. X palkissa näyttää, että työnvalvoja rajoittaa enimmäisnopeutta (Kuva 31).

Note: Tämä asetus säilyy muistissa ja rajoittaa ajonopeutta, kunnes sitä muutetaan.

Vieritä kohdassaMACHINE SETTINGS (Koneen asetukset) kohtaan MOW SPEED (Leikkuunopeus).
Lisää enimmäisleikkuunopeutta 5 %:n askelin päänäytössä ja 10 %:n askelin MACHINE SETTINGS (Koneen asetukset) ‑valikossa painamalla vasenta ja oikeaa navigointipainiketta. Päänäytön alue on 10–100 % ja MACHINE SETTINGS (Koneen asetukset) ‑valikon 30–100 %.

Sallitun enimmäiskuljetusnopeuden asetus

Note: Tämä asetus säilyy muistissa ja rajoittaa ajonopeutta, kunnes sitä muutetaan.

Vieritä kohdassaMACHINE SETTINGS (Koneen asetukset) kohtaan TRANSPORT SPEED (Kuljetusnopeus).
Lisää enimmäisleikkuunopeutta 5 %:n askelin päänäytössä ja 10 %:n askelin MACHINE SETTINGS (Koneen asetukset) ‑valikossa painamalla vasenta ja oikeaa navigointipainiketta. Päänäytön alue on 10–100 % ja MACHINE SETTINGS (Koneen asetukset) ‑valikon 30–100 %.

Smart Power -toiminnon kytkeminen PÄÄLLE/POIS

Vieritä kohdassaSETTINGS (Asetukset) kohtaan SMART POWER.
Kytke toiminto PääLLE tai POIS painamalla oikeaa navigointipainiketta.

Vastapainon asetus

Vieritä kohdassa MACHINE SETTINGS (Koneen asetukset) kohtaan COUNTERBALANCE (Vastapaino).
Valitse joko ALH., KESKI tai KORKEA vastapaino painamalla oikeaa navigointipainiketta.

Kiihdytystilan asetus

Vieritä kohdassaMACHINE SETTINGS (Koneen asetukset) kohtaan ACCELERATION (Kiihdytys).
Vaihda ALH.-, KESKI- tai KORKEA-asetuksen välillä painamalla oikeaa navigointipainiketta.

Kääntötilan kytkeminen PÄÄLLE/POIS

Siirry ASETUKSET-VALIKON kohtaan TURNAROUND (Kääntötila).
Kytke toiminto PÄÄLLE tai POIS painamalla oikeaa painiketta.

Teknikon valikkoon siirtyminen

Note: Käytön kannalta voi olla järkevää suorittaa pysäköintiregeneraatio ennen kuin nokikuorman taso on 100 %. Tällöin moottorin on täytynyt olla käynnissä yli 50 tuntia edellisen onnistuneen nollaus-, pysäköinti- tai palautusregeneraation jälkeen.

Käytäteknikon valikkoa, kun haluat tarkastella moottorin regeneraation ohjauksen ja nokitason nykytilaa.

Vieritä kohdassa SETTINGS (Asetukset) kohtaan DPF REGENERATION (Hiukkassuodattimen regeneraatio) ja paina valintapainiketta.
Vieritä kohdassa DPF REGENERATION (Hiukkassuodattimen regeneraatio) kohtaan TECHNICIAN (Teknikko) ja paina valintapainiketta.

Kuva 27

Tietoa vianmääritysvalosta

Kuva 28

Vianmääritysvalo

Valo vilkkuu punaisena: aktiivinen vika
Jatkuva punainen: aktiivinen ilmoitus
Jatkuva sininen: kalibrointi-/valintaikkunaviestit
Jatkuva vihreä: normaali toiminta

Näytössä näkyvien ajonopeuksien yleiskatsaus

Kone näyttää arvioidun ajonopeuden prosentteina.

Nopeus näytetään välillä 10–100 % vakionopeus- ja virtual pedal stop ‑näytöissä ja välillä 30–100 % MACHINE SETTINGS (Koneen asetukset) ‑valikossa.

Tietoa lämmitystilasta

Kun kone käynnistetään kylmällä säällä, lämmitystila rajoittaa moottorin nopeuden alhaiselle joutokäynnille lyhyeksi ajaksi moottorin käynnistämisen jälkeen, mikä estää komponenttivaurioita, joita voisi ilmetä, jos konetta käytettäisiin öljyn ollessa kylmää.

Tietokeskuksen näytössä oleva lumihiutalekuvake ilmaisee, kun lämmitystila on käytössä. Käytä konetta vasta, kun lämmitysaika on päättynyt.

Käytön aikana

Turvallisuus käytön aikana

Yleinen turvallisuus

Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.
Pukeudu asianmukaisesti. Käytä silmäsuojaimia, pitkiä housuja, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Sido pitkät hiukset. Älä käytä löysiä vaatteita tai riippuvia koruja.
Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumaavien aineiden vaikutuksen alaisena.
Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.
Varmista ennen moottorin käynnistämistä, että kaikki käytöt ovat vapaalla ja että seisontajarru on kytketty. Käynnistä moottori ollessasi käyttäjän paikalla.
Älä kuljeta matkustajia koneessa äläkä päästä sivullisia tai lapsia käyttöalueelle.
Käytä konetta vain, kun näkyvyys on hyvä, jotta vältät kuopat ja piilevät vaarat.
Vältä märän ruohon leikkuuta. Heikentynyt pito voi aiheuttaa koneen luisumisen.
Pidä kädet ja jalat etäällä pyörivistä osista. Pysy etäällä heittoaukosta.
Varmista ennen peruuttamista, että reitti on vapaa, katsomalla taakse ja alas.
Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.
Pysäytä terät, jos et leikkaa ruohoa.
Jos kone osuu esteeseen tai tärisee epätavallisesti, pysäytä kone, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin tarkastat lisälaitteen. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.
Hidasta ja ole varovainen kääntyessäsi koneella ja ylittäessäsi teitä ja jalkakäytäviä. Anna muille aina etuajo-oikeus.
Kytke leikkuuyksikön käyttö pois, sammuta moottori, irrota virta-avain ja odota, että kaikki liike on pysähtynyt, ennen kuin säädät leikkuukorkeutta (ellei sitä voi säätää käyttäjän paikalta).
Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.
Älä jätä käynnissä olevaa konetta ilman valvontaa.
Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:
- Pysäköi kone tasaiselle alustalle.
- Vapauta voimanulosotto ja laske lisälaitteet alas.
- Kytke seisontajarru.
- Sammuta moottori ja irrota virta-avain.
- Odota, että kaikki liikkuvat osat ovat pysähtyneet.
Käytä konetta vain, kun näkyvyys on hyvä. Älä käytä konetta ukonilman aikana.
Älä käytä konetta hinaukseen.
Käytä vain Toron hyväksymiä lisävarusteita, lisälaitteita ja varaosia.
Käytä vakionopeussäädintä (jos varusteena) vain silloin, kun konetta voidaan käyttää avoimella ja tasaisella alueella, jossa ei ole esteitä ja jossa kone voi liikkua tasaisella nopeudella keskeytyksettä.

Kaatumissuojausjärjestelmän (ROPS) turvallisuus

Kaatumissuojausjärjestelmä on keskeinen ja tehokas turvalaite.
Älä irrota mitään kaatumissuojausjärjestelmän osia koneesta.
Varmista, että turvavyö on kiinnitetty koneeseen.
Vedä turvavyön hihna vatsasi yli ja kiinnitä vyö istuimen toisella puolella olevaan solkeen.
Kun haluat irrottaa turvavyön, pitele siitä kiinni, vapauta se painamalla soljen painiketta ja ohjaa se automaattiseen sisäänvetoaukkoon. Varmista, että turvavyö on nopeasti avattavissa hätätilanteessa.
Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.
Pidä kaatumissuojausjärjestelmä turvallisessa käyttökunnossa tarkistamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.
Vaihda vaurioituneet kaatumissuojausjärjestelmän osat. Älä korjaa tai muuta niitä.

Lisätietoa kaatumissuojausjärjestelmän turvallisuudesta ohjaamollisia tai kiinteällä turvakaarella varustettuja koneita varten

Toron asentama ohjaamo toimii turvakaarena.
Käytä aina turvavyötä.

Lisätietoa kaatumissuojausjärjestelmän turvallisuudesta taittuvalla turvakaarella varustettuja koneita varten

Taittuva turvakaari on pidettävä nostettuna ja lukitussa asennossa ja turvavyötä on käytettävä koneen käytön aikana, kun turvakaari on yläasennossa.
Laske taittuva turvakaari väliaikaisesti vain silloin, kun se on välttämätöntä. Älä käytä turvavyötä, kun turvakaari on alhaalla.
Huomaa, että kaatumissuojausta ei ole, kun taittuva turvakaari on alhaalla.
Tutki leikattava alue, äläkä koskaan taita taittuvaa turvakaarta alas alueilla, joilla on rinteitä, pudotuksia tai vettä.

Turvallisuus rinteissä

Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Käyttäjä on vastuussa turvallisesta käytöstä rinteissä. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.
Käyttäjän on arvioitava leikkuupaikan olosuhteet ja tarkastettava käyttöpaikka ja määritettävä niiden perusteella, onko rinne turvallinen koneen käyttöön. Tämä tarkastus on tehtävä huolellisesti ja harkiten.
Kun käytät konetta rinteissä, tarkista alla olevat ohjeet ja määritä, voidaanko konetta käyttää kyseisellä paikalla ja kyseisissä olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.
Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä. Vältä nopeuden tai suunnan äkillistä muuttamista. Käänny hitaasti ja vähän kerrallaan.
Älä käytä konetta olosuhteissa, joissa pito, ohjaus tai vakaus ovat kyseenalaisia.
Poista tai merkitse esteet, kuten ojat, kuopat, urat, töyssyt, kivet tai muut piilevät vaarat. Korkea ruoho voi peittää esteet. Maaston epätasaisuudet voivat kaataa koneen.
Huomaa, että koneen käyttö märässä ruohossa, poikittain rinteissä tai alamäessä saattaa johtaa koneen pidon menettämiseen. Pidon menetys vetopyörissä saattaa aiheuttaa luisumisen ja jarrujen ja ohjauksen hallinnan menetyksen.
Käytä konetta erityisen varovasti pudotusten, ojien, vallien, vesiesteiden tai muiden vaarojen lähellä. Kone voi kaatua yllättäen, jos pyörä menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille.
Tunnista vaarat rinteen juurella. Jos vaaroja on, leikkaa rinne kävellen ohjattavalla ruohonleikkurilla.
Jos mahdollista, pidä leikkuuyksiköt laskettuina alas rinteissä käytön aikana. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.
Ole erittäin varovainen käyttäessäsi ruohonkeräysjärjestelmiä tai muita lisälaitteita. Ne voivat vaikuttaa koneen vakauteen ja aiheuttaa hallinnan menetyksen.

Tietoa koneen käyttöominaisuuksista

Tässä koneessa on autotyylinen kaasu, jota ohjataan ajopolkimella.
Koneessa ei ole erillistä kaasukytkintä tai kaasuvipua.
Kun jalka poistetaan ajopolkimelta, kone jarruttaa dynaamisesti ja pysähtyy.
Poljin on optimoitu tuottamaan reagoiva mutta vakaa vaste, joka mahdollistaa jatkuvan hallinnan epätasaisessa maastossa sekä nopean ja tasaisen jarrutuksen.
Kuljetuksen aikana ajopoljin toimii samalla tavalla kuin autossa ja vaihtaa moottori- ja ajonopeutta ajopolkimen asennon mukaan.
Ruohonleikkuun aikana moottorin nopeus nousee automaattisesti korkealle joutokäynnille.
Jos moottori on alhaisella joutokäynnillä, leikkuuyksiköiden nostaminen, ajopolkimen painaminen tai muun toiminnon suorittaminen nostaa moottorin nopeuden vähimmäistyönopeuteen, jolloin toiminnon suorittamiseen on tarpeeksi tehoa.
Rajoita laitteen joutokäyntiaikaa dieselhiukkassuodattimen (DPF) regeneraation suosituksen mukaisesti. Sammuta kone, jotta vältetään tarpeeton joutokäynti.
Työnvalvoja voi rajoittaa koneen enimmäisajonopeutta määrittämällä enimmäisnopeudet PIN-suojattujen valikkojen asetuksissa.
Saavutettavissa olevaa ajopolkimen käyttöä, vakionopeutta ja polkimen pysäytyksen ajonopeuksia rajoitetaan PIN-suojatuissa valikoissa asetetuilla enimmäisnopeuksilla.

Koneen käyttö

Kun käynnistät moottorin ja hydraulinesteen lämpötila on alhainen, moottorin nopeus kasvaa automaattisesti toiminnan optimoimista ja koneen lämmittämistä varten. Moottorin nopeus palautuu automaattisesti alhaiselle joutokäynnille, kun hydraulinesteen lämpötila on normaalilla toiminta-alueella.
Normaalikäytössä koneen on tarkoitus toimia nopeusalueen kytkimen H/L AUTO -asennossa (Kuva 29). Tämän asennon avulla kone voi vaihtaa automaattisesti alemman ja ylemmän nopeusalueen välillä sen mukaan, käytetäänkö konetta ruohonleikkuuseen vai kuljetukseen.
Kun valitset alemman L-asennon nopeusalueen kytkimessä (Kuva 29), kone toimii aina alemmalla nopeusalueella. Tätä asetusta on suositeltavaa käyttää työpajassa, perävaunuun lastauksessa, jyrkissä nousuissa tai muissa tilanteissa, joissa ylemmän nopeusalueen suuremmat ajonopeudet eivät ole toivottavia.
Jos tiellä on este, nosta leikkuuyksiköitä, jotta pääset leikkaamaan helposti sen ympäriltä.
Kun konetta kuljetetaan työalueiden välillä, kytke H/L AUTO -alue, sammuta voimanulosotto ja nosta leikkuuyksiköt kokonaan ylös. Näin ajopoljinta voidaan käyttää kuin autossa.
Aja aina hitaasti epätasaisilla alueilla.

Koneen käytön harjoittelu

Tutustu koneen ominaisuuksiin harjoittelemalla sen käyttöä.
Nosta leikkuuyksiköt, vapauta seisontajarru, paina ajopoljinta ja aja varovasti avoimelle alueelle.
Harjoittele koneella ajamista, koska siinä on hydrostaattinen vaihteisto ja se voi olla ominaisuuksiltaan erilainen kuin monet nurmikonhoitokoneet.
Harjoittele ajoa eteen- ja taaksepäin sekä liikkeelle lähtöä ja pysähtymistä. Kun haluat pysäyttää koneen, ota jalka pois ajopolkimelta ja anna sen palata VAPAA-asentoon.

Note: Jos ajat alas rinnettä, saatat joutua käyttämään peruutuspoljinta pysähtymiseen.
Kun haluat pysäyttää ajoneuvon nopeasti, nosta jalkasi pois ajopolkimelta ja paina jarrupolkimia.
Harjoittele esteiden kiertoa leikkuuyksiköt laskettuna ja nostettuna. Varo vahingoittamasta konetta tai leikkuuyksiköitä ajaessasi kapeista väleistä.

Ylemmän ja alemman nopeusalueen kytkimen käyttö

Koneessa on kaksi ajonopeusaluetta: alempi ja ylempi. Nopeusalueen kytkimellä voidaan valita seuraavat asennot (Kuva 29):

Ylemmän ja alemman alueen automaattinen valinta:

Kun valitset H/L AUTO -asennon, kone valitsee automaattisesti alemman ja ylemmän nopeusalueen välillä. H/L AUTO -asento on verrattavissa auton D (ajo) -vaihteen valitsemiseen automaattisella vaihteistolla.

Note: Mahdollisten nurmivaurioiden välttämiseksi kone vaihtaa alemman ja ylemmän alueen välillä vain, kun ajopoljin on VAPAA-asennossa ja pyörät ovat pysähtyneet.

Note: Leikkuuyksiköitä ei voi laskea kuljetusasennosta, kun konetta ajetaan ylemmällä nopeusalueella.
- Kun H/L AUTO -asento on valittu ja leikkuuyksiköt lasketaan leikkuuasentoon, nopeusalue rajoitetaan alemmalle nopeusalueelle.
- Ylemmälle nopeusalueelle päästään valitsemalla H/L AUTO -asento nopeusalueen kytkimessä, vapauttamalla voimanulosotto ja nostamalla leikkuuyksiköt kokonaan ylös.
- Kun H/L AUTO -asento on valittu, kone vaihtaa automaattisesti ylemmän ja alemman nopeusalueen välillä leikkuuyksiköiden asennon ja/tai voimanulosoton kytkimen asennon perusteella.
Alempi nopeusalue:

Alemman L-asennon valitseminen kytkimessä pitää koneen aina alemmalla nopeusalueella. L-asento on verrattavissa auton vaihteen 2, 1 TAI L valitsemiseen automaattisella vaihteistolla.
- Kun L-asento on valittu, laite toimii vain alemmalla alueella.
- Käytä L-asentoa, kun lastaat konetta perävaunuun tai kun liikut ahtailla alueilla, kuten työpajassa.
Kuva 29

Nopeusalueen kytkin
1. H/L AUTO -asento
2. L-asento

Ajopolkimen käyttö

Tämä poljin ohjaa koneen eteenpäinajo- ja peruutusnopeutta ja dynaamista jarrutusta, kun se palautetaan vapaalle.

Ajopoljin on autotyyppinen kaasu. Moottorin nopeutta ja koneen nopeutta ohjataan polkimella.
Kuljetuksen aikana ajopoljin toimii samalla tavalla kuin autossa ja vaihtaa moottori- ja ajonopeutta ajopolkimen asennon mukaan.
Ruohonleikkuun aikana moottorin nopeus nousee automaattisesti korkealle joutokäynnille leikkuutehon optimoimista varten, ja ajopoljin ohjaa vain ajonopeutta.
Mitä pidemmälle poljinta painetaan eteen- tai taaksepäin, sitä nopeammin kone liikkuu.
Jos haluat pysäyttää koneen tasaisesti kuljetuksen tai ruohonleikkuun aikana, palauta ajopoljin jalalla vapaalle haluamallasi nopeudella.
Suurin jarrutus saadaan aikaan nostamalla jalka ajopolkimelta, jolloin se palaa vapaalle. Kone jarruttaa dynaamisesti ja pysähtyy.

Tämän vetojärjestelmän avulla kiihdytysasetuksia voidaan mukauttaa käyttäjän ja kenttien vaatimusten mukaan. Lisätietoja asetusten muuttamisesta on kohdassa Kiihdytystilan toiminta.

Kuva 30

Ajopoljin

Virtual Pedal Stop (VPS) -ominaisuuden käyttäminen

Virtual Pedal Stop (VPS) ‑ominaisuuden avulla voidaan tilapäisesti rajoittaa enimmäisajonopeutta sekä leikkuu- että kuljetusalueella.

Pääset tähän toimintoon painamalla päävalikossa tietokeskuksen navigointipainiketta ylös/alas (Kuva 31).

Säädä VPS-ominaisuudella enimmäisajonopeutta omien tarpeiden tai käyttökohteen mukaisesti.
VPS-nopeusrajoitus ei voi olla suurempi kuin työnvalvojan asettama enimmäisajonopeus.
VPS on tilapäinen asetus. Tämä toiminto palautuu työnvalvojan asettamiin nopeusasetuksiin, kun virta-avain käännetään PYSäYTYS-asentoon.
Jos työnvalvoja muuttaa ajonopeutta suojatun valikon asetuksissa tai jos muutat sitä itse VPS-ominaisuuden kautta, ajopoljin ohjelmoituu automaattisesti uudelleen käyttämään koko ajopolkimen painallusta vapaa-asennon ja uuden enimmäisajonopeusasetuksen välillä.
Enimmäisajonopeusasetuksen laskeminen mahdollistaa vetojärjestelmän tarkan hallinnan.
Kuva 31
1. Ilmaisee enimmäisajonopeuden (polkimen pysäytys)
2. Tämä nopeus on lukittu PIN-suojatussa valikossa.

Vinkkejä Virtual Pedal Stop (VPS) ‑ominaisuuden käyttöön

Kun käytät VPS-ominaisuutta, laske maksiminopeutta tilapäisesti seuraavissa tilanteissa:

leikkuuväylän puhdistuskierroksen aikana
kun konetta käytetään huoltoliikkeessä tai sen lähellä
kun konetta lastataan perävaunuun.

Note: Alhaisempi enimmäisnopeus mahdollistaa koneen paremman hallinnan kyseisissä tilanteissa.

Jarrupolkimien käyttö

Important: Hätäjarrutuksissa ota jalka pois ajopolkimelta ja paina sitten jarrupolkimia.

Jarruja voi käyttää yksittäin kääntymiseen tai pidon parantamiseen vain alhaisilla nopeuksilla. Kun käytät jarruja yksittäin, toimi seuraavasti:

Irrota polkimien lukitussalpa (Kuva 32).
Jos haluat apua kääntymiseen, paina kääntymispuolta vastaavaa jarrupoljinta. Se mahdollistaa pienemmän kääntösäteen.

Note: Käytä yksittäisiä jarruja varovasti varsinkin pehmeässä tai kosteassa ruohikossa, koska nurmi voi tällöin rikkoutua.
Jos haluat lisää pitoa, paina kevyesti sitä jarrupoljinta, joka vastaa luistavaa eturengasta. Esimerkiksi joissakin rinneolosuhteissa ylämäen pyörä voi luistaa ja menettää pidon. Paina tällaisessa tilanteessa ylämäen jarrupoljinta vähitellen ja katkonaisesti, kunnes ylämäen puoleinen pyörä lakkaa luistamasta. Näin alamäen puoleisen pyörän pito paranee.

Kuva 32

Vasen jarrupoljin
Polkimen lukitussalpa
Seisontajarrun poljin
Oikea jarrupoljin

Vakionopeussäätimen käyttö

Vakionopeuden säätö

Vakionopeussäätimen kytkimellä voidaan lukita vakionopeus ja säilyttää haluttu ajonopeus. Vakionopeussäädin poistetaan käytöstä painamalla kytkimen takaosaa, kytkimen keskiasento ottaa vakionopeussäätimen käyttöön ja kytkimen etuosalla määritetään haluttu ajonopeus.

Kun vakionopeussäätimen kytkin on otettu käyttöön ja nopeus on asetettu (Kuva 33), säädä vakionopeussäätimen nopeusasetusta tietokeskuksessa (Kuva 6 ja Kuva 34).

Jos haluat poistaa vakionopeussäätimen käytöstä, toimi seuraavasti:

Kun käytössä on ylempi nopeusalue, käytä ajopoljinta taaksepäin, paina käyttöjarruja tai paina vakionopeussäätimen kytkin POIS-asentoon.
Kun käytössä on alempi nopeusalue, käytä ajopoljinta taaksepäin, paina käyttöjarruja, kytke voimanulosoton kytkin pois käytöstä tai paina vakionopeussäätimen kytkin POIS-asentoon.
Kuva 33
1. Vakionopeussäätimen kytkin

Vakionopeussäätimen nopeuden säätö

Ota vakionopeussäätimen kytkin käyttöön kojetaulussa (Kuva 33).
Säädä vakionopeussäätimen nopeusasetus tietokeskuksen näytössä (Kuva 34).

Kuva 34

Ilmaisee vakionopeussäätimen nopeuden
Ilmaisee enimmäisajonopeuden (polkimen pysäytys)
Tämä nopeus on lukittu PIN-suojatussa valikossa.

Vinkkejä vakionopeussäätimen käyttöön

Aseta vakionopeus pitkille etäisyyksille, joissa ei ole paljon esteitä.
Käytä tietokeskusta nopeuden säätöön epätasaisessa maastossa.
Käytä vakionopeussäädintä käännöksissä seuraavasti:
1. Aseta vakionopeussäädin hitaammalle nopeudelle, joka on sopiva ja turvallinen käännöksiin.
2. Nosta nopeutta leikkuuväylän leikkuun aikana painamalla ajopoljinta.
3. Ota jalka pois polkimelta, kun teet käännöstä seuraavaa leikkuuväylää varten.
4. Koneen nopeus hidastuu alhaiseen vakionopeussäätimen asetukseen, jolloin voit tehdä tehokkaan käännöksen tasaisella nopeudella.
5. Kääntymisen jälkeen nosta koneen nopeus ajopolkimella takaisin seuraavaa leikkuuväylää varten.

Kiihdytystilan toiminta

Tämä asetus määrittää, kuinka nopeasti kone vaihtaa ajonopeutta ja vaikuttaa koneen hidastukseen alemmalla nopeusalueella. Kiihdytystilaa vaihdetaan siirtymällä tietokeskuksen suojattuihin valikoihin. Kiihdytystilassa on seuraavat kolme asentoa:

Alh. – alhainen kiihtyvyys ja hidastus
Keski – keskitason kiihtyvyys ja hidastus
Korkea – korkein kiihtyvyys ja hidastus

Kääntötilan toiminta

Kääntötilan avulla käyttäjä voi nostaa leikkuuyksiköt helposti yhdellä painalluksella nurmen yläpuolelle ja pysäyttää samalla terät tilapäisesti. Siten käyttäjä voi keskittyä koneen ajamiseen leikkuuväylän päässä tai esteiden väistämisen aikana.

Note: Kääntötila on suojatuissa asetuksissa.

Kun kääntötila on PääLLä-asennossa ja nostokytkintä painetaan hetkellisesti taaksepäin (Kuva 11), kaikki leikkuuyksiköt nostetaan automaattisesti kellunta-asennosta esiasetettuun korkeuteen ja voimanulosotto vapautuu automaattisesti. Kun haluat jatkaa ruohonleikkuuta, paina nostokytkintä eteenpäin. Kaikki leikkuuyksiköt laskeutuvat ja voimanulosotto käynnistyy uudelleen.
Kun kääntötila on POIS-asennossa, leikkuuyksiköt nostetaan kellunta-asennosta manuaalisesti pitämällä kaikkia nostokytkimiä painettuina taakse, kunnes leikkuuyksiköt nousevat haluttuun korkeuteen. Groundsmaster 4700 -koneet: nosta kaikki seitsemän leikkuuyksikköä painamalla kaikkia kolmea nostokytkintä (Kuva 11). Voimanulosotto ei vapaudu ennen kuin leikkuuyksiköt nousevat samaan esiasetettuun korkeuteen, johon ne nousevat silloin, kun kääntötila on asetettu PääLLä-asentoon.

Note: Kääntötilan oletusasetus on PääLLä.

Tietoa vastapainosta

Vastapainojärjestelmä pitää yllä leikkuuyksikön nostosylintereiden hydraulista vastapainetta. Vastapainojärjestelmä valvoo reaaliaikaista ajopainetta ja muuttaa nostosylinterin vastapainetta dynaamisesti ajokyvyn ja leikkuujäljen optimointia varten. Vastapainon paine on asetettu tehtaalla niin, että leikkuujälki ja vetokyky ovat mahdollisimman hyvässä tasapainossa useimmissa nurmiolosuhteissa. Vastapainon asetusta vähentämällä voi lisätä leikkuuyksikön vakautta, mutta samalla vetokyky voi heiketä. Vetokykyä voi lisätä kasvattamalla vastapainon asetusta, mutta tämä voi heikentää leikkuujälkeä. Katso kohta Vastapainon asetus.

Vastapainoasetuksia voidaan mukauttaa seuraavasti:

Alh. – suurin määrä painoa leikkuuyksiköissä ja alin paino vetopyörissä
Keski – keskitason paino leikkuuyksiköissä ja vetopyörissä
Korkea – vähiten painoa leikkuuyksiköissä ja suurin paino koneen vetopyörissä

Toro Smart Power™ -ominaisuuden kuvaus

Smart Power -ominaisuuden ansiosta kuljettajan ei tarvitse kuunnella moottorin nopeutta raskaassa kuormituksessa. Smart Power ehkäisee moottorin juuttumista raskaissa leikkuuolosuhteissa säätelemällä automaattisesti koneen nopeutta ja optimoimalla leikkuutuloksen.

Note: Smart Power -ominaisuus on oletusarvoisesti KäYTöSSä.

Moottorin käynnistys

Important: Ilmaa polttoainejärjestelmä seuraavissa tilanteissa:

Moottori on sammunut polttoaineen loppumisen vuoksi.
Polttoainejärjestelmän osia on huollettu.

Nosta jalka ajopolkimelta ja tarkista, että se on VAPAA-asennossa. Tarkista, että seisontajarru on kytkettynä.
Käännä virta-avain KäYNNISSä-asentoon. Hehkutulppien merkkivalo syttyy.
Kun hehkutulppien merkkivalo sammuu, käännä virta-avain KäYNNISTYS-asentoon.

Important: Älä käytä käynnistysmoottoria yli 15 sekuntia yhdellä kertaa, koska se voi vaurioitua. Jos moottori ei käynnisty 15 sekunnin kuluessa, käännä virta-avain POIS-asentoon, tarkista ohjauslaitteet ja toimenpiteet, odota vielä 15 sekuntia ja yritä käynnistää uudelleen.
Vapauta virta-avain heti moottorin käynnistyttyä ja anna sen palata KäYNNISSä-asentoon.

Kun lämpötila on alle –7 °C, käynnistysmoottoria voidaan käyttää 30 sekuntia, mutta sen jälkeen on pidettävä 60 sekunnin tauko. Käynnistystä voidaan yrittää kaksi kertaa.

Important: Sammuta moottori ja anna sen jäähtyä ennen kuin tarkastat koneen öljyvuotojen, irtonaisten osien tai muiden vikojen varalta.

Moottorin sammutus

Important: Kun konetta on käytetty täydellä kuormalla, anna moottorin käydä joutokäynnillä viisi minuuttia, ennen kuin sammutat sen. Näin turboahdin ehtii jäähtyä ennen moottorin sammuttamista. Muutoin turboahdin voi vikaantua ennenaikaisesti.

Note: Laske leikkuuyksiköt maahan aina, kun kone on pysäköitynä. Tämä vähentää hydraulijärjestelmän kuormitusta, ehkäisee järjestelmän osien kulumista ja estää myös leikkuuyksiköiden laskemisen vahingossa.

Siirrä voimanulosoton kytkin POIS-asentoon.
Kytke seisontajarru.
Käännä virta-avain PYSäYTYS-asentoon.
Poista virta-avain, jotta moottori ei käynnisty tahattomasti.

Ruohon leikkaaminen koneella

Note: Ruohon leikkaaminen moottoria kuormittavalla nopeudella edistää hiukkassuodattimen regeneraatiota.

Vapauta jarru, vapauta voimanulosotto ja nosta leikkuuyksiköt.
Valitse H/L AUTO- tai L-asento nopeusalueen kytkimellä. Katso kohta Ylemmän ja alemman nopeusalueen kytkimen käyttö.

Note: Kun H/L AUTO -asento on valittu ja leikkuuyksiköt on nostettu, kone valitsee automaattisesti ylemmän nopeusalueen.
Aja kone työalueelle käyttämällä ajopoljinta kuten auton kaasupoljinta.
Kohdista kone leikkuualueen ulkopuolelle ensimmäistä leikkuuväylää varten.
Laske leikkuuyksiköt keinukytkimellä tai kytkimillä.
Nosta leikkuuyksiköt kääntöasentoon napauttamalla nostokytkintä (GM4500) tai keskinostokytkintä (GM4700) taaksepäin.

Note: Kääntöasento on käytettävissä vain, jos se aktivoidaan tietokeskuksen suojatuissa valikoissa. Keinukytkimen napauttaminen pitämättä sitä painettuna nostaa leikkuuyksiköt kääntöasentoon ja pysäyttää terien pyörimisen, kunnes leikkuuyksiköt lasketaan.
Kytke leikkuuyksiköt vetämällä voimanulosoton kytkintä.

Note: Moottorin nopeus nousee automaattisesti korkealle joutokäynnille, kun leikkuuyksiköt lasketaan ja voimanulosoton kytkin aktivoidaan.
Käytä ajopoljinta ja lähesty leikkuualuetta hitaasti. Laske leikkuuyksiköt keinukytkimellä, kun etuleikkuuyksiköt ovat leikkuualueen yllä.

Note: Harjoittelemalla voit varmistaa, että leikkuuyksiköt eivät laskeudu ennenaikaisesti tai leikkaa aluetta, jota ei ole tarkoitus leikata.
Aloita alueen leikkuu.
Kun leikkuuväylä on valmis, nosta leikkuuyksiköt kääntöasentoon napauttamalla nostokytkintä (GM4500) tai keskinostokytkintä (GM4700) taaksepäin.
Tee pisaran muotoinen käännös seuraavaa ajoa varten.
Laske leikkuuyksiköt automaattisesti kääntöasennosta painamalla nostokytkintä (GM4500) tai keskinostokytkintä (GM4700) alas ja jatka leikkuuta.

Hiukkassuodattimen ja regeneraation kuvaus

Hiukkassuodatin (DPF) suodattaa pakokaasusta nokea.

Hiukkassuodattimen regeneraatioprosessi käyttää moottorin pakokaasun lämpöä, jota katalysaattori nostaa, kun se muuntaa kertynyttä nokea tuhkaksi.

Pidä seuraavat seikat mielessä, jotta hiukkasuodatin pysyy puhtaana:

Käytä moottoria täydellä nopeudella mahdollisuuksien mukaan, jotta hiukkassuodatin puhdistaa itsensä paremmin.
Käytä sopivaa moottoriöljyä.
Käytä moottoria mahdollisimman vähän joutokäynnillä.
Käytä vain erittäin vähärikkistä dieselpolttoainetta.

Pidä hiukkassuodattimen toiminta mielessä koneen käytön ja huollon aikana. Moottorin kuormitus tuottaa yleensä riittävän pakokaasujen lämpötilan hiukkassuodattimen regeneraatioon.

Important: Noen kertymistä hiukkassuodattimeen voidaan vähentää käyttämällä moottoria mahdollisimman vähän joutokäynnillä tai alhaisella nopeudella.

Varoitus

Pakokaasujen lämpötila on korkea (noin 600 °C) hiukkassuodattimen regeneraation aikana. Kuumat pakokaasut saattavat vahingoittaa käyttäjää tai sivullisia.

Älä käytä moottoria suljetussa tilassa.
Varmista, että pakokaasujärjestelmän lähellä ei ole syttyviä materiaaleja.
Varmista, että kuuma pakokaasu ei osu pintoihin, joita korkea lämpötila voi vahingoittaa.
Älä kosketa kuumaa pakokaasujärjestelmän osaa.
Älä seiso koneen pakoputken lähellä.

Regeneraatiokuvakkeiden kuvaukset

Kuvake	Kuvakkeen määritelmä
	• Pysäköinti- tai palautusregeneraatiokuvake – regenerointia pyydetään.
	• Suorita regeneraatio välittömästi.
	• Regeneraatio on kuitattu, ja pyyntöä käsitellään.
	• Regeneraatio on käynnissä, ja pakokaasun lämpötila on koholla.
	• Typpioksidipäästöjen seurantajärjestelmän toimintahäiriö. Kone on huollettava.

Hiukkassuodattimen regeneraatiotyypit

Hiukkassuodattimen regeneraatiotyypit, jotka suoritetaan koneen ollessa käytössä:

Regeneraatiotyyppi	Hiukkassuodattimen regeneraatiota aiheuttavat olosuhteet	Hiukkassuodattimen käytön kuvaus
Passiivinen	Tehdään koneen normaalin käytön aikana suurella moottorin nopeudella tai kuormituksella	• Tietokeskuksessa ei näy passiivisen regeneraation kuvaketta.
		• Passiivisen regeneraation aikana hiukkassuodatin käsittelee kuumia pakokaasuja, hapettaa haitallisia päästöjä ja polttaa nokea tuhkaksi.
Apu	Tehdään moottorin alhaisen nopeuden tai kuormituksen takia tai tietokoneen havaitessa hiukkassuodattimen alkavan tukkeutua noesta	• Tietokeskuksessa ei näy apuregeneraation kuvaketta.
		• Apuregeneraation aikana moottorin tietokone säätää moottorin asetuksia pakokaasujen lämpötilan nostamista varten.
Nollaus	Tapahtuu 100 tunnin välein	• Kun korkean pakokaasujen lämpötilan kuvake näkyy tietokeskuksessa, regeneraatio on käynnissä.
	Tapahtuu myös, jos moottorin normaali toiminta ylittää sallitun suodattimeen kertyneen nokimäärän
		• Nollausregeneraation aikana moottorin tietokone ylläpitää normaalia suurempaa moottorin nopeutta suodattimen regeneraation varmistamiseksi.

Hiukkassuodattimen regeneraatiotyypit, jotka edellyttävät koneen pysäköintiä:

Regeneraatiotyyppi	Hiukkassuodattimen regeneraatiota aiheuttavat olosuhteet	Hiukkassuodattimen käytön kuvaus
Pysäköinti	Tapahtuu, koska tietokone päättelee, että automaattinen hiukkassuodattimen puhdistus ei ole ollut riittävä.	• Kun nollaus odottaa- / pysäköintiregeneraation tai palautusregeneraation kuvake näkyy tai regeneraatiota pyydetään.
	Tapahtuu myös silloin, kun käyttäjä käynnistää pysäköintiregeneraation
	Voi tapahtua, koska regeneraation esto on aloitettu ja se on poistanut automaattisen hiukkassuodattimen puhdistuksen käytöstä	• Suorita pysäköintiregeneraatio mahdollisimman pian, jotta palautusregeneraatiota ei tarvita.
	Voi johtua väärän polttoaineen tai moottoriöljyn käytöstä	• Pysäköintiregeneraatio kestää 30–60 minuuttia.
		• Polttoainesäiliössä täytyy olla vähintään neljäsosan verran polttoainetta.
		• Kone on pysäköitävä pysäköintiregeneraatiota varten.
Palautus	Tapahtuu, koska pysäköidyn palautuksen pyyntö on ohitettu, jolloin hiukkassuodatin voi olla vaarallisen tukossa	• Kun nollaus odottaa- / pysäköintiregeneraation tai palautusregeneraation kuvake näytetään, palautusregeneraatiota pyydetään.
		• Palautusregeneraatio kestää enintään kolme tuntia.
		• Polttoainesäiliön täytyy olla vähintään puoliksi täynnä.
		• Kone on pysäköitävä palautusregeneraatiota varten.

Hiukkassuodattimen regeneraation valikkojen käyttö

Vieritä PääVALIKOSSA alas kohtaan HUOLTO ja paina valintapainiketta.
Vieritä kohdassa HUOLTO kohtaan DPF REGENERATION (Hiukkassuodattimen regeneraatio) ja paina valintapainiketta.
Valitse tarvitsemasi regenerointitoiminto.

Kuva 35

Aika edellisestä regeneraatiosta

AvaaDPF REGENERATION (Hiukkassuodattimen regeneraatio) -valikko ja vieritä kohtaan LAST REGEN (Edellinen regeneraatio).
Valitse LAST REGEN (Edellinen regeneraatio) -vaihtoehto.
Määritä LAST REGEN (Edellinen regeneraatio) -kentässä, kuinka monta tuntia olet käyttänyt moottoria edellisen nollaus-, pysäköinti- tai palautusregeneraation jälkeen.
Palaa paluupainikkeella DPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑näyttöön.

Kuva 36

Regeneraation eston asettaminen

Vain nollausregeneraatio

Nollausregeneraatio tuottaa enemmän moottorin pakokaasuja. Jos käytät laitetta puiden, pensaiden, korkean ruohon tai muiden lämpötilaherkkien kasvien tai materiaalien ympärillä, voit estää moottorin tietokonetta suorittamasta nollausregeneraatiota INHIBIT REGEN (Estä regeneraatio) -asetuksella.

Note: INHIBIT REGEN (Estä regeneraatio) -vaihtoehtoa käytetään aina, kun konetta huolletaan suljetussa tilassa.

Note: Jos asetat tietokeskuksen estämään regeneraation, tietokeskus näyttää ilmoituksen 15 minuutin välein, kun moottori pyytää nollausregeneraatiota.

Important: Kun sammutat moottorin ja käynnistät sen uudelleen, Estä regeneraatio -asetus on oletusarvoisesti POIS.

AvaaDPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑valikko ja selaa alas kohtaan INHIBIT REGEN (Estä regeneraatio).
Valitse INHIBIT REGEN (Estä regeneraatio) -vaihtoehto.
Vaihda regeneraation eston asetukseksi POIS tai PääLLä.

Pysäköinti- tai palautusregeneraation valmistelu

Varmista, että koneen polttoainesäiliössä on tarpeeksi polttoainetta suoritettavan regeneraatiotyypin mukaan:
- Pysäköintiregeneraatio: Varmista, että polttoainesäiliössä on vähintään neljäsosan verran polttoainetta ennen pysäköintiregeneraatiota.
- Palautusregeneraatio: Varmista, että polttoainesäiliö on vähintään puoliksi täynnä ennen palautusregeneraatiota.
Siirrä kone ulos alueelle, jossa ei ole syttyviä materiaaleja tai esineitä, joita korkea lämpötila voi vahingoittaa.
Pysäköi kone tasaiselle alustalle, siirrä kaikki säätimet VAPAA-asentoon, vapauta voimanulosotto ja laske leikkuuyksiköt.
Kytke seisontajarru ja anna moottorin saavuttaa alhainen joutokäyntinopeus.

Pysäköinti- tai palautusregeneraation suorittaminen

Kun moottorin tietokone pyytää pysäköintiregeneraatiota, seuraa tietokeskuksessa näkyviä ohjeita:

Important: Koneen tietokone peruu hiukkassuodattimen regeneraation, jos lisäät moottorin nopeutta alhaiselta joutokäynniltä tai vapautat seisontajarrun.

AvaaDPF REGENERATION (Hiukkassuodattimen regeneraatio) -valikko ja vieritä kohtaan PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).
Valitse PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).

Note: Palautusregeneraation aloittaminen edellyttää, että syötät oikean PIN-koodin.
Varmista REGEN PARAMETERS (Regeneroinnin parametrit) -näytössä, että polttoainetta on ¼ säiliön tilavuudesta, jos suoritat pysäköintiregeneraatiota, tai ½ säiliön tilavuudesta, jos suoritat palautusregeneraatiota. Varmista, että seisontajarru on kytketty ja moottorin nopeus on asetettu alhaiselle joutokäynnille. Jatka painamalla valintapainiketta.
Jatka INITIATE DPF REGEN (Käynnistä hiukkassuodattimen regeneraatio) -näytössä painamalla seuraava-painiketta.
Tietokeskus näyttää viestin INITIATE DPF REGEN (Käynnistä hiukkassuodattimen regeneraatio).

Note: Peru regeneraatio tarvittaessa painamalla peruutuskuvaketta.
Tietokeskuksessa näkyy aikaa jäljellä -viesti.
Tietokeskus näyttää alkunäytön, ja regeneraation kuittauskuvake tulee näkyviin .

Note: Kun hiukkassuodattimen regeneraatio on käynnissä, tietokeskuksessa näkyy korkean pakokaasujen lämpötilan kuvake .
Kun moottorin tietokone saa valmiiksi pysäköinti- tai palautusregeneraation, tietokeskuksessa näkyy ilmoitus. Poistu alkunäyttöön painamalla mitä tahansa painiketta.

Note: Jos regeneraatio ei valmistu, seuraa ilmoituksia ja poistu alkunäyttöön painamalla mitä tahansa painiketta.

Pysäköinti- tai palautusregeneraation peruuttaminen

Käynnissä olevan pysäköinti- tai palautusregeneraation voi peruuttaa PARKED REGEN CANCEL (Pysäköintiregeneraation peruutus)- tai RECOVERY REGEN CANCEL (Palautusregeneraation peruutus) -asetuksella.

AvaaDPF REGENERATION (Hiukkassuodattimen regeneraatio) ‑valikko ja vieritä kohtaan PARKED REGEN (Pysäköintiregeneraatio) tai RECOVERY REGEN (Palautusregeneraatio).
Peruuta pysäköintiregeneraatio tai palautusregeneraatio painamalla valintapainiketta.

Kuva 37

Moottorin jäähdytyspuhaltimen käyttö

Kone ohjaa normaalisti moottorin jäähdytyspuhallinta. Kone pystyy vaihtamaan puhaltimen puhallinsuunnan, jolloin se pystyy poistamaan roskat takasäleiköstä. Normaaleissa käyttöolosuhteissa kone ohjaa puhaltimen nopeutta ja suuntaa jäähdytysnesteen ja hydraulinesteen lämpötilan mukaan, ja puhallin poistaa roskat takasäleiköstä puhaltamalla automaattisesti taaksepäin.

Puhaltimen taaksepäinpuhallusjakso voidaan käynnistää manuaalisesti painamalla tietokeskuksen kahta ulompaa painiketta tai kahta sisempää (vasen ja oikea) painiketta (Kuva 38) kahden sekunnin ajan. Käytä taaksepäinpuhallusta, kun takasäleikkö on tukkeutunut, sekä ennen laitteen viemistä työpajaan tai säilytystilaan.

Kuva 38

Ulommat painikkeet
Sisemmät (vasen ja oikea) painikkeet

Käyttövihjeitä

Leikkuukuvioiden vaihto

Leikkuukuviota on vaihdettava usein, jotta vältetään samaan suuntaan toistuvan leikkuun aiheuttamat leikkuujäljen ongelmat.

Leikkuujäljen ongelmien ratkaiseminen

Lisätietoja on After-cut Appearance Troubleshooting Guide -oppaassa osoitteessa www.Toro.com.

Asianmukaiset leikkuutekniikat

Kun aloitat leikkuun, kytke leikkuuyksiköt ja lähesty leikkuualuetta hitaasti. Laske leikkuuyksiköt, kun ne ovat leikkuualueella.
Jotta nurmeen saadaan ammattimaisen suorat linjat ja raidat, joita tietyt käyttökohteet edellyttävät, etsi puu tai muu kaukana oleva kohde ja ajaa suoraan sitä kohti.
Heti, kun etuleikkuuyksiköt tulevat leikkuualueen reunaan, nosta leikkuuyksiköt ja tee pisaran muotoinen käännös, jotta olet valmiina seuraavaan ajoon.
Leikkuuyksiköihin voidaan kiinnittää kiinnipultattavat levittimet. Levittimet toimivat hyvin silloin, kun ruohoa leikataan niin säännöllisesti, että kerralla leikataan korkeintaan 25 mm ruohoa. Jos leikataan liian pitkää ruohoa levittimien ollessa kiinnitettyinä, jälki saattaa huonontua ja kone saattaa tuntua vaativan enemmän tehoa nurmen leikkaamiseen. Levittimet sopivat hyvin myös lehtien silppuamiseen syksyllä.

Olosuhteisiin sopivan leikkuukorkeuden valinta

Leikkaa yhden leikkuun aikana korkeintaan noin 25 mm tai kolmasosa ruohon korkeudesta. Poikkeuksellisen rehevää ja tiheää ruohikkoa leikattaessa leikkuukorkeutta voidaan joutua korottamaan.

Leikkaus terävillä terillä

Terävä terä leikkaa puhtaasti repimättä tai silppuamatta ruohoa tylsän terän lailla. Repimisen ja silppuamisen seurauksena ruoho muuttuu ruskeaksi reunoilta, kasvu heikentyy ja alttius taudeille kasvaa. Varmista, että terä on hyvässä kunnossa ja että siipi on oikein. Katso kohta Terätason huolto.

Leikkuuyksikön kunnon tarkastus

Varmista, että leikkuukotelot ovat hyvässä kunnossa. Oikaise mahdolliset kotelon osien taipumat, jotta terän kärkien ja kotelon etäisyys on oikea. Varmista, että missään rullissa ja kääntyvissä nivelissä ei ole välystä, jotta nurmivahingot ja huono leikkuujälki voidaan estää.

Koneen huolto leikkuun jälkeen

Pese kone leikkuun jälkeen huolellisesti puutarhaletkun avulla mutta ilman suutinta, jottei liiallinen vedenpaine aiheuttaisi veden pääsyä laitteen sisälle tai vaurioittaisi tiivisteitä tai laakereita. Varmista, että jäähdyttimessä ja öljynjäähdyttimessä ei ole likaa tai ruohosilppua. Tarkasta puhdistuksen jälkeen, että koneessa ei ole hydraulinestevuotoja ja että hydrauliosat ja mekaaniset osat eivät ole vaurioituneet tai kuluneet. Tarkista myös leikkuuyksikön terien terävyys.

Käytön jälkeen

Yleinen turvallisuus

Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, käyttöpyöristä, äänenvaimentimista, jäähdytyssäleiköistä ja moottoritilasta. Puhdista öljy- ja polttoaineroiskeet.
Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa (jos saatavilla), ennen kuin jätät koneen ilman valvontaa.
Anna moottorin jäähtyä, ennen kuin varastoit laitteen suljettuun tilaan.
Irrota virta-avain ja sulje polttoaineen sulkuventtiili (jos asennettuna) ennen koneen varastointia tai kuljetusta.
Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).
Huolla ja puhdista turvavyöt tarpeen mukaan

Leikkuuyksiköiden varastointilenkkien käyttö

Leikkuuyksiköiden varastointilenkeillä voidaan estää ulompien etuleikkuuyksiköiden laskeutuminen, kun kone on pysäköity yön yli tai jos se varastoidaan pidemmäksi aikaa. Leikkuuyksiköiden varastointilenkeillä voi myös estää leikkuuyksiköitä laskeutumasta, kun konetta siirretään leikkuutyöstä toiseen.

Kuva 39

Leikkuuyksiköiden kiinnitys

Tarkista, että voimanulosotto on pois käytöstä.
Pysäköi kone tasaiselle alustalle.
Kytke seisontajarru.
Nosta leikkuuyksiköt yläasentoon.
Kohdista lenkki ulomman etuleikkuuyksikön nostovarren kannattimen akseliin (Kuva 40).
Kuva 40
1. Kannattimen akselin ura (ulompi etunostovarsi)
2. Lenkin silmukka
Vie lenkin silmukka kannattimen akselin päälle, kunnes lenkki on täysin paikallaan akselin urassa (Kuva 40).
Toista vaiheet 5 ja 6 koneen toisen puolen ulomman etuleikkuuyksikön kohdalla.

Important: Irrota lenkit kannattimen akseleista ennen leikkuuyksiköiden laskemista.

Lenkkien säilytys

Note: Kiinnitä lenkit säilytysasentoon, kun niitä ei käytetä.

Tarkista, että voimanulosotto on pois käytöstä.
Pysäköi kone tasaiselle alustalle.
Kytke seisontajarru.
Laske leikkuuyksiköt ja vie lenkin silmukka rullatuen vahvistuslevyn aukkoon (Kuva 41).

Kuva 41

Vahvistuslevyn aukko (rullatuki)
Lenkin silmukka

Kuljetuslukitsimien käyttö

Vain Groundsmaster 4700

Käytä kahta takana olevaa leikkuuyksiköiden 6 ja 7 kuljetuslukitsinta (Kuva 15), kun konetta siirretään pitkiä matkoja tai kuljetetaan, kun sillä ajetaan epätasaisen maaston ylitse ja kun kone varastoidaan.

Kuva 42

Koneen kuljetus

Irrota virta-avain ja sulje polttoaineen sulkuventtiili (jos asennettuna) ennen koneen varastointia tai kuljetusta.
Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.
Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai kuorma-autoon.
Kiinnitä kone tiukasti.

Koneen työntäminen tai hinaaminen

Hätätilanteessa konetta voidaan liikuttaa eteenpäin avaamalla hydraulisessa säätötilavuuspumpussa oleva ohitustoiminto ja työntämällä tai hinaamalla konetta.

Important: Konetta ei saa työntää tai hinata nopeammin kuin 3–4,8 km/h. Suuremmalla nopeudella vaihteistoon voi tulla sisäisiä vaurioita.Rajoitusventtiilien on oltava auki aina, kun konetta työnnetään tai hinataan.

Avaa konepelti ja etsi akun/säilytyslaatikoiden takana olevan pumpun päällä sijaitsevat rajoitusventtiilit (Kuva 43).
Avaa venttiilit kääntämällä kutakin venttiiliä kolme kierrosta vastapäivään, jotta nesteen ohivirtaus alkaa.

Note: Älä avaa venttiileitä enempää kuin kolme kierrosta. Koska neste ohitetaan, konetta voidaan liikuttaa hitaasti vaurioittamatta vaihteistoa.
Kuva 43
1. Rajoitusventtiili (2)
Työnnä tai hinaa konetta eteenpäin.

Important: Jos konetta on työnnettävä tai hinattava taaksepäin, katso Taaksepäinhinaussarja (osanro 136-3620).
Kun kone on työnnetty tai hinattu, sulje rajoitusventtiilit. Kiristä venttiili momenttiin 70 N·m.

Kiinnityspisteiden paikannus

Note: Kiinnitä kone neljästä kulmasta asianmukaisesti hyväksytyillä liinoilla.

Rungon molemmilla puolilla kuljettajan tason vieressä
Takapuskurissa

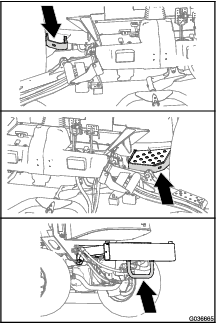

Kuva 44

Kuva 45

Kunnossapito

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Important: Lisää huoltotoimenpiteitä on moottorin käyttöoppaassa.

Important: Jos huollat konetta ja käytät moottoria pakokaasut ulos rakennuksesta vievä poistokanava asennettuna, aseta regeneraation eston asetukseksi PääLLä. Katso Regeneraation eston asettaminen.

Note: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksuttomasti osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.

Turvallisuus huollon aikana

Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:
- Pysäköi kone tasaiselle alustalle.
- Vapauta voimanulosotto ja laske lisälaitteet alas.
- Kytke seisontajarru.
- Sammuta moottori ja irrota virta-avain.
- Odota, että kaikki liikkuvat osat ovat pysähtyneet.
Käytä asianmukaista vaatetusta, mukaan lukien silmiensuojaimia, pitkälahkeisia housuja ja lujatekoisia liukastumisen estäviä jalkineita. Pidä kädet, jalat, vaatteet, korut ja pitkät hiukset etäällä liikkuvista osista.
Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita. Irrota avain virtalukosta ennen huoltoa.
Anna koneen osien jäähtyä ennen huollon suorittamista.
Jos leikkuuyksiköt ovat kuljetusasennossa, käytä mekaanista varmistuslukkoa (jos varusteena), ennen kuin jätät koneen ilman valvontaa.
Jos mahdollista, älä huolla konetta moottorin ollessa käynnissä. Pysy etäällä liikkuvista osista.
Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.
Tue kone pukeilla, kun työskentelet koneen alla.
Vapauta paine varovasti osista, joihin on varastoitunut energiaa.
Pidä kaikki koneen osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset ja erityisesti terien kiinnikkeet tiukalla.
Vaihda kaikki kuluneet tai vaurioituneet tarrat.
Käytä vain Toro-alkuperäisvaraosia, jotta kone toimii turvallisesti ja parhaalla mahdollisella tavalla. Muiden valmistajien varaosat voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

Kunnossapitotaulukko

Huoltoväli	Huoltotoimenpide
Ensimmäisen käyttötunnin jälkeen	Kiristä pyöränmutterit.
10 ensimmäisen käyttötunnin jälkeen	Kiristä pyöränmutterit.
50 ensimmäisen käyttötunnin jälkeen	Vaihda etuosan planeettapyörästön öljy.
200 ensimmäisen käyttötunnin jälkeen	Vaihda taka-akselin voiteluaine.
Aina ennen käyttöä tai päivittäin	Rengaspaineen tarkistus Tarkasta turvakytkimet. Tarkista teränpysäytysjärjestelmän ajoitus. Tarkista moottoriöljyn määrä. Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta. Tarkista jäähdytysnesteen määrä jokaisen päivän alussa. Poista lika moottorin alueelta, jäähdyttimestä ja öljynjäähdyttimestä. (Puhdista ne useammin likaisissa olosuhteissa.) Tarkista hydraulinesteen määrä. Tarkista, että hydrauliletkuissa ja putkissa ei ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja että letkut eivät ole kiertyneet tai kiinnitykset tai liitännät löystyneet. Puhdista kone. Puhdista ja huolla turvavyö.
50 käyttötunnin välein	Rasvaa laakerit ja holkit(myös aina pesun jälkeen). Tarkasta akun kunto.
100 käyttötunnin välein	Tarkista laturin hihnan kunto ja kireys.
200 käyttötunnin välein	Kiristä pyöränmutterit.
400 käyttötunnin välein	Huolla ilmanpuhdistin (aikaisemmin, jos ilmanpuhdistimen ilmaisin näyttää punaista, ja useammin erittäin pölyisissä tai likaisissa olosuhteissa). Tarkista polttoaineletkut ja liitännät. Vaihda polttoainesuodattimen kotelo. Vaihda polttoainesuodatin. Tarkista planeettapyörästön aksiaalinen välys. Tarkista planeettapyörästön öljymäärä(katso, onko ulkoista vuotoa havaittavissa). Tarkista taka-akselin voiteluaine. Tarkista taka-akselin vaihteiston voiteluaine.
500 käyttötunnin välein	Vaihda moottoriöljy ja suodatin.
800 käyttötunnin välein	Tyhjennä ja puhdista polttoainesäiliö. Vaihda etuosan planeettapyörästön öljytai vuosittain sen mukaan, kumpi saavutetaan ensin. Vaihda taka-akselin voiteluaine. Tarkista takapyörien aurauskulmat. Jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä, vaihda hydraulineste. Jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä, vaihda hydraulisuodatin (aiemmin, jos huoltovälin ilmaisin on punaisella alueella).
1000 käyttötunnin välein	Jos käytät suositeltua hydraulinestettä, vaihda hydraulisuodatin (aiemmin, jos huoltovälin ilmaisin on punaisella alueella).
2000 käyttötunnin välein	Jos käytät suositeltua hydraulinestettä, vaihda hydraulineste.
3000 käyttötunnin välein	Pura, puhdista ja kokoa hiukkassuodattimen nokisuodatin,
Ennen varastointia	Tyhjennä ja puhdista polttoainesäiliö. Tarkista rengaspaineet. Tarkista kaikki kiinnikkeet. Rasvaa tai öljyä kaikki rasvanipat ja nivelet. Maalaa kuluneet pinnat.
Kahden vuoden välein	Tyhjennä ja huuhtele hydraulisäiliö. Vaihda hydrauliletkut.

Varoitus

Jos avain jätetään avainkytkimeen, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

Irrota virta-avain ennen huoltoa.

Päivittäisen huollon tarkastuslista

Ota tästä sivusta kopioita.

Tarkistettavat kohdat	Viikolle:
Tarkistettavat kohdat	Maanantai	Tiistai	Keskiviikko	Torstai	Perjantai	Lauantai	Sunnuntai
Tarkista turvajärjestelmän toiminta.
Tarkista jarrujen toiminta.
Tarkista moottoriöljyn määrä.
Tarkista jäähdytysjärjestelmän nesteen määrä.
Tyhjennä veden/polttoaineen erotin.
Tarkista ilmansuodatin, pölykansi ja paineventtiili.
Kuuntele, kuuluuko moottorista epätavallisia ääniä.¹
Tarkista, ettei jäähdyttimessä ja säleikössä ole roskia
Kuuntele, kuuluuko käytettäessä epätavallisia ääniä.
Tarkista hydraulinesteen määrä.
Tarkista, ettei hydrauliletkuissa ole vaurioita.
Tarkista nestevuodot.
Tarkista polttoaineen määrä.
Tarkista rengaspaine.
Tarkista mittareiden toiminta.
Tarkista leikkuukorkeussäätö.
Voitele kaikki rasvanipat.²
Koneen puhdistus.
Korjaa maalipinnan vauriot.
¹Tarkasta hehkutulppa ja ruiskutussuuttimet, jos käynnistys on hidas, savua on liikaa tai käyntiääni on karkea. ²Välittömästi jokaisen pesun jälkeen luettelon mukaisesta huoltovälistä huolimatta.

Important: Lisää huoltotoimenpiteitä on moottorin käyttöohjeessa.

Todetut viat

Tarkastuksen suoritti:
Vika	Päivämäärä	Huomio

Huoltoa edeltävät toimenpiteet

Koneen nosto

Nosta kone seuraavista kohdista:

Koneen etuosa, koneen rungossa, napamoottoreiden edessä (Kuva 46).

Important: Älä tue konetta napamoottoreiden kohdalla. Pidä nostolaitteet poissa hydrauliputkien ja -letkujen lähettyviltä.

Kuva 46

Koneen takaosa, akselin keskellä (Kuva 47).

Aseta määritysten mukaiset pukit vaihteiston molemmille puolille ja akselin alle.

Important: Älä tue konetta raidetangon kohdalla.

Kuva 47

Konepellin avaaminen

Kallista konepeltiä kuvan mukaisesti (Kuva 48), jotta pääset käsiksi alustaan.

Kuva 48

Hydraulinostimen tilaan pääsy

Kallista istuinta kuvan mukaisesti (Kuva 49), jotta pääset käsiksi hydraulinostimen tilaan.

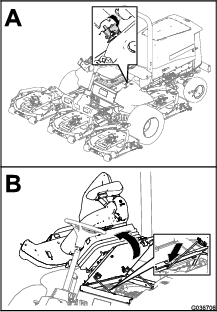

Kuva 49

Voitelu

Laakerien ja holkkien rasvaus

Huoltoväli	Huoltotoimenpide
50 käyttötunnin välein	Rasvaa laakerit ja holkit(myös aina pesun jälkeen).

Käytettävä rasva: litiumpohjainen yleisrasva nro 2

Rasvanippojen sijainnit ja määrät ovat seuraavat:

Jarruakselin tappilaakerit (5) kuvan mukaisesti (Kuva 50)

Kuva 50
Taka-akselin tappiholkit (2) kuvan mukaisesti (Kuva 51)

Kuva 51
Ohjaussylinterin pallonivelet (2) kuvan mukaisesti (Kuva 52)
Kuva 52
1. Olkatapin yläliitos
Raidetangon pallonivelet (2) kuvan mukaisesti (Kuva 52)
Olkatapin holkit (2) kuvan mukaisesti (Kuva 52)

Important: Voitele olkatapin yläliitos vain kerran vuodessa (kaksi pumppausta).
Nostovarren holkit (1/leikkuuyksikkö) kuvan mukaisesti (Kuva 53)

Kuva 53
Nostosylinterin holkit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 53)
Leikkuuyksikön kara-akselin laakerit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 54)

Note: Kumpaa tahansa nippaa voidaan käyttää sen mukaan, kumpaan on helpompi ulottua. Pumppaa rasvaa nippaan, kunnes sitä alkaa tulla hiukan karakotelon pohjasta (leikkuuyksikön alla).

Kuva 54
Leikkuuyksikön kantovarren holkit (1/leikkuuyksikkö) kuvan mukaisesti (Kuva 54)
Takarullan laakerit (2/leikkuuyksikkö) kuvan mukaisesti (Kuva 55)

Kuva 55

Important: Varmista, että kunkin rullan kannattimen voitelu-ura kohdistuu rulla-akselin kummassakin päässä olevaan voiteluaukkoon. Uran ja aukon kohdistamista helpottaa rullan akselin toisessa päässä oleva kohdistusmerkki.

Moottorin huolto

Moottorin turvallinen käyttö

Sammuta moottori ja irrota virta-avain ennen öljyn tarkistusta tai lisäystä kampikammioon.
Älä muuta kierrosnopeussäätimen nopeutta tai käytä moottoria ylikierroksilla.

Ilmanpuhdistimen huolto

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Huolla ilmanpuhdistin (aikaisemmin, jos ilmanpuhdistimen ilmaisin näyttää punaista, ja useammin erittäin pölyisissä tai likaisissa olosuhteissa).

Tarkista, ettei ilmanpuhdistimen rungossa ole vaurioita, jotka voivat aiheuttaa ilmavuodon. Vaihda se, jos se on vaurioitunut. Tarkista, että ilmanottojärjestelmässä ei ole vuotoja, vaurioita tai löysiä letkunkiristimiä.

Huolla ilmanpuhdistimen suodatin vain silloin, kun huoltoilmaisin (Kuva 56) edellyttää sitä. Ilmansuodattimen tarpeeton vaihtaminen kasvattaa mahdollisuutta, että moottoriin pääsee likaa suodattimen irrotuksen yhteydessä.

Kuva 56

Ilmanpuhdistimen ilmaisin

Important: Varmista, että suojus on asetettu oikein ja että se on tiiviisti ilmanpuhdistimen rungon ympärillä.

Vaihda ilmanpuhdistin (Kuva 57).

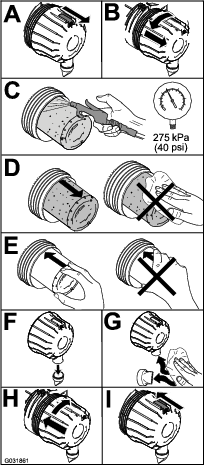

Kuva 57

Note: Älä puhdista käytettyä elementtiä, koska suodatinelementti saattaa vaurioitua.

Important: Älä koskaan yritä puhdistaa varosuodatinta (Kuva 58). Vaihda varosuodatin joka kolmannella pääsuodattimen huoltokerralla.
Kuva 58
1. Ilmanpuhdistimen varosuodatin
Palauta ilmaisin (Kuva 56), jos se näyttää punaista.

Moottoriöljyn huolto

Öljyluokitus

Käytä vähintään seuraavien määritysten mukaista korkealaatuista, vähätuhkaista moottoriöljyä:

API-huoltoluokitus CJ-4 tai korkeampi
ACEA-huoltoluokitus E6
JASO-huoltoluokitus DH-2

Important: Jos käytetään moottoriöljyä, jonka luokitus ei ole API CJ-4 tai korkeampi, ACEA E6 tai JASO DH-2, hiukkassuodatin saattaa tukkeutua tai moottori vahingoittua.

Käytä seuraavaa moottoriöljyn viskositeettiluokitusta:

Suositus: SAE 15W-40 (yli -18 °C) F)
Vaihtoehto: SAE 10W-30 tai 5W-30 (kaikki lämpötilat)

Toro Premium -moottoriöljyä on saatavana valtuutetulta Toro-jälleenmyyjältä (viskositeettiluokitus 15W-40 tai 10W-30). Lisätietoja osanumeroista on osaluettelossa.

Moottoriöljyn määrän tarkistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista moottoriöljyn määrä.

Moottori toimitetaan kampikammio öljyllä täytettynä, mutta öljymäärä on kuitenkin tarkistettava ennen moottorin ensimmäistä käynnistystä ja sen jälkeen.

Important: Tarkista moottoriöljy päivittäin. Jos moottoriöljyn määrä on mittatikun Full-merkin yläpuolella, moottoriöljyyn on ehkä sekoittunut polttoainetta.Jos moottoriöljyn määrä on Full-merkin yläpuolella, vaihda moottoriöljy.

Paras aika tarkistaa moottoriöljy on moottorin ollessa viileä ennen päivän ensimmäistä käynnistystä. Jos moottori on ollut käynnissä, anna öljyn valua takaisin öljypohjaan ainakin 10 minuutin ajan ennen tarkistusta. Jos öljyn taso on mittatikun Add-merkinnän kohdalla tai sen alapuolella, lisää öljyä mittatikun Full-merkintään saakka.Älä täytä moottoria liian täyteen öljyä.

Important: Pidä moottoriöljyn määrä mittatikun ylä- ja alarajojen välissä. Moottori saattaa pysähtyä, jos öljyä on sitä käytettäessä liian vähän tai liian paljon.

Tarkista moottoriöljyn määrä. Katso kohta Kuva 59.

Kuva 59

Note: Kun käytät eri öljyä, tyhjennä kaikki vanha öljy kampikammiosta ennen uuden öljyn lisäämistä.

Kampikammion öljytilavuus

Noin 5,7 litraa suodattimen kanssa

Moottoriöljyn ja öljynsuodattimen vaihto

Huoltoväli	Huoltotoimenpide
500 käyttötunnin välein	Vaihda moottoriöljy ja suodatin.

Note: Jos haluat nollata huollon määräajan ilmaisimen tietokeskuksessa, katso kohta Huollon määräajan ajastimen asetus.

Käynnistä moottori ja anna sen käydä viiden minuutin ajan, jotta öljy lämpenee.
Pysäköi kone tasaiselle alustalle, kytke seisontajarru, sammuta moottori ja irrota virta-avain.
Vaihda moottoriöljy ja suodatin (Kuva 60).

Kuva 60
Lisää öljyä kampikammioon. Katso kohta Kampikammion öljytilavuus ja Moottoriöljyn määrän tarkistus.

Hapetuskatalysaattorin ja nokisuodattimen huolto

Huoltoväli	Huoltotoimenpide
3000 käyttötunnin välein	Pura, puhdista ja kokoa hiukkassuodattimen nokisuodatin,

Tietoja hapetuskatalysaattorin ja hiukkassuodattimen nokisuodattimen purkamisesta ja kokoamisesta on huolto-oppaan moottoria koskevassa kohdassa.
Ota yhteys valtuutettuun Toro-jälleenmyyjään hapetuskatalysaattorin ja nokisuodattimen varaosia tai huoltoa varten.
Ota yhteys valtuutettuun Toro-jälleenmyyjään moottorin ECU:n nollausta varten puhtaan hiukkassuodattimen asennuksen jälkeen.

Polttoainejärjestelmän huolto

Hengenvaara

Tietyissä olosuhteissa dieselpolttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja räjähdysherkkiä. Polttoaineen aiheuttamasta tulipalosta tai räjähdyksestä voi olla seurauksena palovammoja ja omaisuusvahinkoja.

Täytä polttoainesäiliö suppilon avulla ulkona avoimessa tilassa, kun moottori on sammutettu ja jäähtynyt. Pyyhi läikkynyt polttoaine pois.
Polttoainesäiliötä ei saa täyttää aivan täyteen. Lisää polttoainetta säiliöön, kunnes pinta on 6–13 mm täyttökaulan alareunan alapuolella. Säiliöön jäävä tyhjä tila antaa polttoaineen laajentua.
Älä tupakoi polttoainetta käsitellessäsi ja pysy kaukana avotulesta tai paikoista, joissa kipinä voi sytyttää polttoainehöyryt.
Säilytä polttoaine puhtaassa, turvallisuushyväksytyssä säiliössä. Pidä korkki suljettuna.

Polttoainesäiliön tyhjennys

Huoltoväli	Huoltotoimenpide
800 käyttötunnin välein	Tyhjennä ja puhdista polttoainesäiliö.
Ennen varastointia	Tyhjennä ja puhdista polttoainesäiliö.

Tyhjennä ja puhdista polttoainesäiliö aikataulun mukaisten huoltovälien ulkopuolella, jos polttoainejärjestelmä likaantuu tai jos kone on tarkoitus varastoida pitkäksi aikaa. Huuhtele säiliö puhtaalla polttoaineella.

Polttoaineletkujen ja liitäntöjen tarkastus

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Tarkista polttoaineletkut ja liitännät.

Tarkasta, että polttoaineputkissa ei ole haurastumia, vaurioita tai löysiä liitäntöjä.

Polttoaineen vedenerottimen huolto

Kuva 61

Veden tyhjennys polttoaineen-/vedenerottimesta

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tyhjennä vesi tai muut kertymät polttoainesuodattimesta/vedenerottimesta

Tyhjennä vesi polttoaineen-/vedenerottimesta kuvan mukaisesti (Kuva 62).

Kuva 62

Polttoainesuodattimen kotelon vaihto

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Vaihda polttoainesuodattimen kotelo.

Vaihda polttoainesuodattimen kotelo kuvan mukaisesti (Kuva 63).

Kuva 63

Polttoainesuodattimen huolto

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Vaihda polttoainesuodatin.

Puhdista polttoainesuodatinpään ympäristö (Kuva 64).
Kuva 64
1. Polttoainesuodatinpää
2. Polttoainesuodatin
Irrota suodatin ja puhdista suodatinpään asennuspinta (Kuva 64).
Voitele suodattimen tiiviste puhtaalla voitelevalla moottoriöljyllä. Katso lisätietoja moottorin käyttöoppaasta.
Asenna kuiva suodatinkotelo käsin, kunnes tiiviste koskettaa suodatinpäätä. Kierrä sitten vielä puoli kierrosta.
Esitäytä suodatin ja letkut korkeapainepumppuun. Katso kohta Polttoainejärjestelmän esitäyttö.
Käynnistä moottori ja tarkista uudelleen, ettei suodatinpään alueella ole vuotoja.

Polttoaineputken sihdin puhdistus

Polttoainesäiliössä oleva polttoaineputki on varustettu sihdillä, joka estää roskien pääsyn polttoainejärjestelmään. Irrota polttoaineputki ja puhdista sihti tarvittaessa.

Irrota letkunkiristin, jolla polttoaineen syöttöletku on kiinnitetty polttoaineputken liittimeen (Kuva 65).
Kuva 65
1. Liitin (polttoaineputki)
2. Letkunkiristin
3. Polttoaineen syöttöletku
4. Kumiholkki
5. Ritilä
Erota letku liittimestä (Kuva 65).
Nosta polttoaineputki ulos polttoainesäiliöstä (Kuva 65).

Note: Nosta putki suoraan säiliön holkista.
Puhdista roskat sihdistä polttoaineputken päässä (Kuva 65).
Aseta polttoaineputki kumiholkin läpi säiliöön (Kuva 65).

Note: Varmista, että polttoaineputki on täysin paikallaan kumiholkissa.
Asenna syöttöletku polttoaineputken liittimeen ja kiinnitä letku letkunkiristimellä, joka irrotettiin vaiheessa 1.

Polttoainejärjestelmän esitäyttö

Esitäytä polttoainejärjestelmä ennen moottorin käynnistämistä ensimmäistä kertaa, polttoaineen loppumisen jälkeen tai polttoainejärjestelmän huollon jälkeen (esimerkiksi suodattimen/vedenerottimen tyhjentämisen tai polttoaineletkun vaihtamisen jälkeen).

Esitäytä polttoainejärjestelmä seuraavasti:

Varmista, että polttoainesäiliössä on polttoainetta.
Esitäytä suodatin ja letkut korkeapainepumppuun noudattamalla seuraavia vaiheita, jotta ehkäistään pumpun kuluminen ja vahingoittuminen:
1. Käännä virta-avain KäYNNISSä-asentoon 15–20 sekunniksi.
2. Käännä virta-avain PYSäYTYS-asentoon 30–40 sekunniksi.

  Note: Näin elektroninen ohjausyksikkö sammuu.
3. Käännä virta-avain KäYNNISSä-asentoon 15–20 sekunniksi.
4. Tarkista suodatin ja letkut vuotojen varalta.

Important: Älä esitäytä polttoainejärjestelmää pyörittämällä moottoria käynnistysmoottorilla.

Sähköjärjestelmän huolto

Sähköjärjestelmän turvallinen käyttö

Irrota akun kytkennät ennen kuin korjaat konetta. Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke ensin plusnavan akkukenkä ja vasta sitten miinusnavan akkukenkä.
Lataa akku avoimessa tilassa, jossa on hyvä ilmanvaihto, kaukana kipinöistä ja avotulesta. Irrota laturin virtajohto ennen kuin kytket laturin akkuun tai irrotat sen akusta. Käytä suojavaatetusta ja eristettyjä työkaluja.

Akun kunnon tarkistus

Huoltoväli	Huoltotoimenpide
50 käyttötunnin välein	Tarkasta akun kunto.

Important: Ennen kuin hitsaat konetta, irrota miinuskaapeli akusta, jotta sähköjärjestelmä ei vaurioidu. Lisäksi moottorin, tietokeskuksen ja koneen ohjainten kytkennät on irrotettava ennen koneen hitsaamista.

Note: Pidä akkukengät ja koko akkukotelo puhtaana, koska likainen akku purkautuu hitaasti. Puhdista akku pesemällä koko kotelo liuoksella, jossa on ruokasoodaa ja vettä. Huuhtele puhtaalla vedellä. Päällystä akkunavat ja kaapeliliittimet Grafo 112X -rasvalla (pintaan) (Toron rasvalla osanro 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.

Akun lataus ja liitännät

Löysää oikeanpuoleisen säilytyslaatikon kannen salpa ja nosta kansi (Kuva 68).
Hengenvaara
Akkuneste sisältää rikkihappoa, jonka nieleminen on hengenvaarallista ja joka aiheuttaa vakavia kemiallisia palovammoja.
- Akkunestettä ei saa juoda eikä päästää kosketuksiin ihon, silmien tai vaatteiden kanssa. Käytä suojalaseja ja kumikäsineitä.
- Akku on täytettävä paikassa, jossa on aina saatavilla puhdasta vettä ihon huuhtelua varten.
Poista kumisuojus plusnavan akkukengästä ja tarkasta akku.
Irrota miinuskaapeli (musta) akun miinusnavan akkukengästä (–) ja pluskaapeli (punainen) akun plusnavan akkukengästä (+) (Kuva 66).
Vaara
Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.
- Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.
- Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).
Vaara
Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan metalliosia, mistä voi seurata kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.
- Kun irrotat tai asennat akun, älä anna akun napojen koskettaa koneen metalliosia.
- Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja koneen metalliosien välille.
Kuva 66
1. Akun pluskaapeli
2. Akun miinuskaapeli
Kytke 3–4 A:n akkulaturi akun napoihin. Lataa akkua 3–4 A:n virralla 4–8 tunnin ajan.

Vaara

Akun latauksen yhteydessä syntyy räjähdysherkkiä kaasuja.

Älä tupakoi akun lähettyvillä. Älä päästä kipinöitä tai liekkejä kosketuksiin akun kanssa.
Kun akku on latautunut, irrota laturi virtalähteestä ja akun navoista.
Kiinnitä pluskaapeli (punainen) akun plusnavan akkukenkään (+) ja miinuskaapeli (musta) akun miinusnavan akkukenkään (–) (Kuva 66).
Kiinnitä kaapelit napoihin pulteilla ja muttereilla.

Note: Varmista, että plusnavan akkukenkä (+) on kunnolla kiinni akun navassa ja että kaapeli on akun myötäisesti. Kaapeli ei saa koskettaa akun kantta.
Voitele molemmat akkuliitännät Grafo 112X -suojarasvalla, osanro 505-47, vaseliinilla tai kevyellä rasvalla, jotta ne eivät ruostu.
Vedä kumisuojus akun plusnavan päälle.
Sulje konsolipaneeli ja kiinnitä salpa.

Sulakkeiden sijainti

Koneen sulakerasia sijaitsee oikeanpuoleisessa säilytyslaatikossa.

Kuva 67

Löysää oikeanpuoleisen säilytyslaatikon kannen salpa ja ota sulakerasia (Kuva 69) esiin nostamalla kansi (Kuva 68).
Kuva 68
1. Salpa
2. Oikeanpuoleinen säilytyslaatikko
Vaihda avoimet sulakkeet tarpeen mukaan (Kuva 69).
Kuva 69
1. Sulakkeet
Sulje oikeanpuoleisen säilytyslaatikon kansi ja kiinnitä se salvalla (Kuva 68).

Vetojärjestelmän huolto

Kuva 70

Planeettapyörästön aksiaalisen välyksen tarkistus

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Tarkista planeettapyörästön aksiaalinen välys.

Planeettapyörästössä/vetopyörissä ei saa olla aksiaalista välystä (pyörät eivät saa liikkua, kun niitä vedetään tai työnnetään akselin suuntaisesti).

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Kiilaa takarenkaat, nosta koneen etuosa ja tue etuakseli/-runko pukeilla.
Hengenvaara
Tunkilla tuettu kone voi olla epävakaa ja luiskahtaa ja vahingoittaa siten koneen alla olevaa henkilöä.
- Älä käynnistä moottoria, kun laite on nostettu tunkilla.
- Poista aina avain avainkytkimestä, ennen kuin nouset pois koneesta.
- Aseta pyöriin vierimisen estävät kiilat, kun nostat konetta tunkilla.
- Tue kone pukkien avulla.
Tartu toiseen etupyörään, työnnä/vedä sitä koneeseen päin ja poispäin ja tarkkaile mahdollista liikettä.
Kuva 71
1. Etupyörät
Toista vaihe 3 toisella vetopyörällä.
Jos jompikumpi pyörä liikkuu, ota yhteys valtuutettuun Toro-jälleenmyyjään, jotta planeettapyörästö voidaan uusia.

Planeettapyörästön voiteluaineen tarkistus

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Tarkista planeettapyörästön öljymäärä(katso, onko ulkoista vuotoa havaittavissa).

Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

Pysäköi kone tasaiselle alustalle ja aseta pyörä siten, että täyttötulppa on kello 12:n asennossa, tarkistustulppa kello kolmen asennossa ja tyhjennystulppa kello kuuden asennossa (Kuva 72).
Kuva 72
1. Täyttötulppa (kello 12)
2. Tarkistustulppa (kello 3)
3. Tyhjennystulppa (kello 6)
Irrota kello kolmen asennossa oleva tarkistustulppa (Kuva 72).

Öljyn pinnan tulee ulottua tarkistustulpan aukon alareunaan saakka.
Kuva 73
1. Tarkistustulpan aukko
2. Tarkistustulppa
Jos öljyn pinta on matalalla, irrota kello 12:n asennossa oleva täyttötulppa ja lisää öljyä, kunnes sitä alkaa virrata ulos kello kolmen asennossa olevasta aukosta.
Tarkista, että tulppien O-renkaat eivät ole kuluneet tai vaurioituneet.

Note: Vaihda O-renkaat tarvittaessa.
Asenna tulpat.
Toista vaiheet 1–5 koneen toisella puolella olevan planeettapyörästön kohdalla.

Planeettapyörästön öljyn vaihto

Huoltoväli	Huoltotoimenpide
50 ensimmäisen käyttötunnin jälkeen	Vaihda etuosan planeettapyörästön öljy.
800 käyttötunnin välein	Vaihda etuosan planeettapyörästön öljytai vuosittain sen mukaan, kumpi saavutetaan ensin.

Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

Planeettapyörästön kotelon ja jarrurummun voiteluainetilavuus: 0,65 l

Planeettapyörästön tyhjennys

Pysäköi kone tasaiselle alustalle. Aseta pyörä siten, että täyttötulppa on kello 12:n asennossa, tarkistustulppa kello kolmen asennossa ja tyhjennystulppa kello kuuden asennossa. Katso Kuva 72 kohdassa Planeettapyörästön voiteluaineen tarkistus.
Irrota kello 12:n asennossa oleva täyttötulppa ja kello kolmen asennossa oleva tarkistustulppa (Kuva 74).
Kuva 74
1. Tyhjennystulpan aukko
2. Täyttötulppa
3. Tarkistustulppa
4. Tyhjennystulppa
Aseta tyhjennysastia planeettapyörästön navan alle, irrota kello kuuden asennossa oleva tyhjennystulppa ja valuta öljy kokonaan pois (Kuva 74).
Tarkista, että täyttö-, tarkistus- ja tyhjennystulppien O-renkaat eivät ole kuluneet tai vaurioituneet.

Note: Vaihda O-renkaat tarvittaessa.
Asenna tyhjennystulppa planeettapyörästön kotelon tyhjennysaukkoon (Kuva 74).
Aseta tyhjennysastia jarrurummun alle, irrota tyhjennystulppa ja valuta öljy kokonaan pois (Kuva 75).
Kuva 75
1. Tyhjennysaukko (jarrurumpu)
2. Tyhjennystulppa
Tarkista, että tulpan O-rengas ei ole kulunut tai vaurioitunut, ja asenna tyhjennystulppa jarrurumpuun.

Note: Vaihda O-rengas tarvittaessa.

Planeettapyörästön täyttäminen voiteluaineella

Lisää täyttötulpan aukon kautta planeettapyörästöön hitaasti 0,65 litraa korkealaatuista SAE 85W-140 -vaihteistoöljyä.

Important: Jos planeettapyörästö täyttyy ennen kuin öljyä on lisätty 0,65 litraa, odota yksi tunti tai asenna tulppa ja liikuta konetta noin kolme metriä, jotta öljy leviää jarrujärjestelmään. Irrota sitten tulppa ja lisää jäljellä oleva öljy.
Kuva 76
1. Täyttötulpan aukko (planeettapyörästön kotelo)
2. Täyttötulppa
Asenna täyttötulppa ja tarkistustulppa.
Pyyhi planeettapyörästön kotelo ja jarrurumpu puhtaaksi (Kuva 77).

Kuva 77
Toista vaiheet 1–7 kohdassa Planeettapyörästön tyhjennys sekä vaiheet 1–3 tässä toimenpiteessä koneen toisen puolen planeettapyörästön ja jarrukokoonpanon kohdalla.

Taka-akselin ja vaihteiston tarkistus vuotojen varalta

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista taka-akseli ja taka-akselin vaihteisto vuotojen varalta.

Tarkista taka-akseli ja taka-akselin vaihteisto silmämääräisesti vuotojen varalta.

Kuva 78

Taka-akselin voiteluaineen tarkistus

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Tarkista taka-akselin voiteluaine.

Taka-akseli on täytetty SAE 85W-140 -vaihteistoöljyllä. Tilavuus on 2,4 litraa. Tarkista järjestelmä silmämääräisesti päivittäin vuotojen varalta.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Irrota tarkistustulppa akselin yhdestä päästä ja varmista, että voiteluaineen pinta on aukon alareunan tasolla (Kuva 79).

Note: Jos voiteluainetta on liian vähän, irrota täyttötulppa ja lisää riittävästi voiteluainetta, jotta voiteluaineen pinta nousee tarkistustulppien aukkojen alareunan tasolle.
Kuva 79
1. Tarkistustulppa
2. Täyttötulppa

Taka-akselin voiteluaineen vaihto

Huoltoväli	Huoltotoimenpide
200 ensimmäisen käyttötunnin jälkeen	Vaihda taka-akselin voiteluaine.
800 käyttötunnin välein	Vaihda taka-akselin voiteluaine.

Voiteluaineen tiedot: korkealaatuinen SAE 85W-140 -vaihteistovoiteluaine

Akselin tilavuus: 2,4 l

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Puhdista alue kolmen tyhjennystulpan ympäriltä, yksi kummassakin päässä ja yksi keskellä (Kuva 80).
Kuva 80
1. Tyhjennystulppien sijainti
Irrota öljyntarkistustulpat ja pääakselin ilmareiän kansi, jotta vaihteiston voiteluaine valuu paremmin.
Irrota tyhjennystulpat, jotta vaihteiston voiteluaine pääsee virtaamaan astioihin.
Asenna tulpat.
Irrota tarkistustulppa ja lisää akseliin noin 2,4 litraa 85W-140-vaihteistoöljyä siten, että öljyn pinta ulottuu aukon alareunaan saakka.
Asenna tarkistustulppa paikalleen.

Taka-akselin vaihteiston voiteluaineen tarkistus

Huoltoväli	Huoltotoimenpide
400 käyttötunnin välein	Tarkista taka-akselin vaihteiston voiteluaine.

Vaihteisto on täytetty SAE 85W-140 -vaihteistoöljyllä. Järjestelmän tilavuus on 0,5 litraa. Tarkista järjestelmä silmämääräisesti päivittäin vuotojen varalta.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Irrota tarkistus-/täyttötulppa vaihteiston vasemmalta puolelta ja varmista, että voiteluaineen pinta on aukon alareunan tasolla (Kuva 81).

Note: Jos voiteluainetta on vähän, lisää sitä, kunnes sen pinta on aukon alareunan tasolla.
Kuva 81
1. Vaihteisto
2. Tarkistus-/täyttötulppa

Takapyörien aurauskulman tarkistus

Huoltoväli	Huoltotoimenpide
800 käyttötunnin välein	Tarkista takapyörien aurauskulmat.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Mittaa etäisyys keskeltä keskelle (akselikorkeudella) ohjaavien renkaiden etu- ja takapuolella (Kuva 82).

Note: Etupuolen mitan on oltava 3 mm pienempi kuin takapuolen mitan.
Kuva 82
1. Koneen etuosa
2. 3 mm pienempi kuin taempi mitta
3. Keskeltä keskelle -etäisyys
Jos mittaa on säädettävä, irrota sokka ja mutteri raidetangon jommastakummasta pallonivelestä (Kuva 83). Irrota raidetangon pallonivel akselikotelon tuesta.
Kuva 83
1. Raidetangon kiristin
2. Raidetangon pallonivel
Löysää raidetankojen molemmissa päissä olevat kiristimet (Kuva 83).
Käännä irrotettua palloniveltä sisään- tai ulospäin yhden kokonaisen kierroksen verran ja kiristä raidetangon irrotetun pään kiristin.
Käännä koko pallonivelkokoonpanoa samaan suuntaan (sisään- tai ulospäin) yhden kokonaisen kierroksen verran ja kiristä raidetangon kiinnitetyn pään kiristin.
Asenna pallonivel akselikotelon tukeen ja kiristä mutteri sormitiukkuuteen ja mittaa aurauskulma.
Toista menettely tarvittaessa.
Kiristä mutteri ja asenna uusi sokka, kun säätö on oikea.

Jäähdytysjärjestelmän huolto

Jäähdytysjärjestelmän turvallinen käyttö

Jäähdytysneste on myrkyllistä. Pidä poissa lasten ja lemmikkieläinten ulottuvilta.
Paineella suihkuava kuuma jäähdytysneste, kuuma jäähdytin ja sitä ympäröivät osat voivat aiheuttaa vakavia palovammoja.
- Anna moottorin jäähtyä ainakin 15 minuuttia ennen jäähdyttimen korkin irrottamista.
- Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.
Älä käytä konetta, jos suojukset eivät ole paikoillaan.
Pidä sormet, kädet ja vaatteet etäällä pyörivästä tuulettimesta ja käyttöhihnasta.

Jäähdytysnesteen tiedot

Jäähdytysnestesäiliö on täytetty tehtaalla veden ja etyleeniglykolipohjaisen käyttöikää pidentävän jäähdytysnesteen seoksella (seossuhde 50:50).

Important: Käytä vain kaupallisesti saatavia jäähdytysnesteitä, jotka täyttävät Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.Älä käytä koneessa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa jäähdytysnestettä. Älä sekoita tavallista jäähdytysnestettä ja käyttöikää pidentävää jäähdytysnestettä keskenään.

Jäähdytysnestetyyppien taulukko

Etyleeniglykolijäähdytysnesteen tyyppi	Korroosionestoaineen tyyppi
Käyttöikää pidentävät jäätymisenestoaineet	Orgaaninen happotekniikka (OAT)
Important: Älä yritä erottaa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa ja käyttöikää pidentävää jäähdytysnestetyyppiä toisistaan värin perusteella.Jäähdytysnestevalmistajat voivat värjätä käyttöikää pidentävää jäähdytysnestettä joillakin seuraavista väreistä: punainen, vaaleanpunainen, oranssi, keltainen, sininen, sinivihreä, violetti ja vihreä. Käytä jäähdytysnestettä, joka täyttää Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.

Käyttöikää pidentävien jäähdytysnesteiden vaatimukset

ATSM International	SAE International
D3306 ja D4985	J1034, J814 ja 1941

Important: Jäähdytysneste on sekoitettava veteen, ja seoksen suhteen on oltava 50/50.

Suositus: kun sekoitukseen käytetään jäähdytysnestetiivistettä, se on sekoitettava tislattuun veteen.
Suositeltu vaihtoehto: jos tislattua vettä ei ole saatavilla, käytä tiivisteen sijaan valmiiksi sekoitettua jäähdytysnestettä.
Vähimmäisvaatimus: jos tislattua vettä ja valmiiksi sekoitettua jäähdytysnestettä ei ole saatavilla, sekoita jäähdytysnestetiiviste puhtaaseen juomakelpoiseen veteen.

Jäähdytysjärjestelmän tarkastus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista jäähdytysnesteen määrä jokaisen päivän alussa.

Jäähdytysjärjestelmän tilavuus: 8,5 l

Hengenvaara

Pyörivät tuulettimet tai käyttöhihnat voivat aiheuttaa henkilövahingon.

Älä käytä konetta, jos suojukset eivät ole paikoillaan.
Pidä sormet, kädet ja vaatteet etäällä pyörivästä tuulettimesta ja käyttöhihnasta.
Sammuta moottori ja irrota virta-avain ennen huoltotoimenpiteiden suorittamista.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Irrota jäähdyttimen korkki varovasti.
Kuva 84
1. Paisuntasäiliö
Tarkista jäähdyttimen jäähdytysnesteen määrä. Jäähdytysnestettä on oltava täyttökaulan yläreunaan saakka ja paisuntasäiliön FULL-merkkiin saakka (Kuva 84).
Jos jäähdytysnestettä on liian vähän, lisää veden ja etyleeniglykolipakkasnesteen seosta (seossuhde 50:50). Katso Jäähdytysnesteen tiedot. Älä käytä pelkkää vettä tai alkoholi-/metanolipohjaista jäähdytysnestettä.
Asenna jäähdyttimen korkki ja paisuntasäiliön korkki.

Jäähdytysjärjestelmän puhdistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Poista lika moottorin alueelta, jäähdyttimestä ja öljynjäähdyttimestä. (Puhdista ne useammin likaisissa olosuhteissa.)

Koneessa on hydraulikäyttöinen puhallinjärjestelmä, joka poistaa jäähdyttimeen/öljynjäähdyttimeen ja säleikköön kertyneet roskat automaattisesti (tai manuaalisesti) puhaltamalla taaksepäin. Tämä toiminto voi vähentää jäähdyttimen/öljynjäähdyttimen puhdistukseen kuluvaa aikaa, mutta tavanomaiset puhdistustoimet on kuitenkin suoritettava. Jäähdytin/öljynjäähdytin on yhä puhdistettava ja tarkastettava ajoittain.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Anna koneen jäähtyä. Katso kohta Turvallisuus huollon aikana ja Jäähdytysjärjestelmän turvallinen käyttö.
Vapauta ja avaa takasäleikkö (Kuva 85).

Note: Säleikön voi irrottaa nostamalla sen irti saranan tapeista.
Puhdista säleikkö huolellisesti.
Kuva 85
1. Takasäleikön salpa
Puhdista öljynjäähdyttimen ja jäähdyttimen molemmat puolet perusteellisesti paineilmalla (Kuva 86).

Note: Aloita edestä ja puhalla roskat pois taaksepäin. Puhdista sitten takaa alkaen ja puhalla eteenpäin. Toista useita kertoja, kunnes roskia ei enää ole.
Kuva 86
1. Jäähdytin/öljynjäähdytin
Important: Jäähdyttimen/öljynjäähdyttimen puhdistaminen vedellä edistää ruostumista ja osien vaurioitumista sekä pakkaa roskia järjestelmään.
Sulje takasäleikkö ja kiinnitä se salvalla.

Jarrujen huolto

Jarrujen säätö

Säädä käyttöjarruja, jos jarrupolkimissa on vapaata liikettä yli 25 mm tai jos jarrut eivät toimi tehokkaasti. Vapaa liike on etäisyys, jonka jarrupoljin liikkuu, ennen kuin jarruvastus tuntuu.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Vapauta lukitussalpa jarrupolkimista, jotta molemmat polkimet toimivat itsenäisesti toisiinsa nähden.
Pienennä jarrupolkimien vapaaliikettä kiristämällä jarruja seuraavasti:
1. Löysää jarrukaapelin kierteisessä päässä olevaa etummaista mutteria (Kuva 87).
  Kuva 87
  1. Jarruvaijerin
2. Siirrä kaapelia taaksepäin kiristämällä takimmaista mutteria, kunnes jarrupolkimissa on 13–25 mm vapaata liikettä.
3. Kiristä etummaiset mutterit, kun jarrut on säädetty oikein.

Hihnan huolto

Laturin hihnan huolto

Huoltoväli	Huoltotoimenpide
100 käyttötunnin välein	Tarkista laturin hihnan kunto ja kireys.

Hihnan kireys on oikea, kun hihna painuu 10 mm hihnapyörien puolivälistä, kun siihen kohdistetaan 4,5 kg:n paino.

Jos painuma ei ole 10 mm, löysää laturin kiinnityspultteja (Kuva 56).

Note: Löysää tai kiristä laturin hihnaa ja kiristä pultit. Varmista oikea kireys tarkistamalla hihnan painuma uudelleen.

Kuva 88

Kiinnityspultti
Laturi

Hydraulijärjestelmän huolto

Hydraulijärjestelmän turvallinen käyttö

Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin. Lääkärin on poistettava neste kirurgisesti muutaman tunnin sisällä.
Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liitokset ja kiinnitykset ovat tiukalla, ennen kuin lisäät hydraulijärjestelmän painetta.
Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.
Etsi hydraulinestevuotoja pahvin tai paperin avulla.
Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.

Hydraulinesteen huolto

Hydraulinesteen laatuvaatimukset

Säiliö on täytetty tehtaalla korkealaatuisella hydraulinesteellä. Tarkista hydraulinesteen taso ennen moottorin ensimmäistä käynnistystä ja sen jälkeen päivittäin. Katso kohta Hydraulinesteen määrän tarkistus.

Suositeltu hydraulineste: Toro PX Extended Life Hydraulic Fluid (saatavana 19 litran astioissa tai 208 litran tynnyreissä).

Note: Kun koneessa käytetään suositeltua nestettä, neste ja suodatin voidaan vaihtaa harvemmin.

Vaihtoehtoiset hydraulinesteet: Jos Toro PX Extended Life Hydraulic Fluid -nestettä ei ole saatavana, voidaan käyttää muita tavallisia, öljypohjaisia hydraulinesteitä, jotka täyttävät kaikki jäljempänä luetellut vaatimukset (ominaisuudet ja standardit). Älä käytä synteettistä nestettä. Pyydä voiteluaineiden jälleenmyyjältä neuvoja sopivan tuotteen valitsemiseen.

Note: Toro ei vastaa vääränlaisten nesteiden käytöstä aiheutuneista vaurioista, joten käytä vain sellaisten tunnettujen valmistajien tuotteita, joiden luokituksiin voi luottaa.

Kulumista estävä hydraulineste, jolla on korkea viskositeetti-indeksi / alhainen jähmepiste, ISO VG 46

Ominaisuudet:
	Viskositeetti, ASTM D445	cSt / 40 °C 44–48
	Viskositeetti-indeksi, ASTM D2270	140 tai korkeampi
	Jähmepiste, ASTM D97	-37 °C – -45 °C
	Standardit:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 tai M-2952-S)

Note: Monet hydraulinesteet ovat lähes värittömiä, mikä vaikeuttaa vuotojen toteamista. Hydraulinesteelle tarkoitettua punaista värilisäainetta on saatavana 20 ml:n pulloissa. Yksi pullo riittää 15–22 litralle hydraulinestettä. Tilaa valtuutetulta Toro-jälleenmyyjältäsi, osanro 44-2500.

Important: Toro Premium Synthetic Biodegradable Hydraulic Fluid on ainoa Toron hyväksymä luonnossa hajoava synteettinen neste. Neste on yhteensopiva Toro-hydraulijärjestelmissä käytettyjen elastomeerien kanssa, ja sitä voidaan käyttää useissa lämpötiloissa. Neste on yhteensopiva perinteisten mineraaliöljyjen kanssa, mutta paras mahdollinen luonnossa hajoavuus ja suorituskyky saavutetaan huuhtelemalla perinteinen neste perusteellisesti pois hydraulijärjestelmästä. Öljyä on saatavana 19 litran astioissa tai 208 litran tynnyreissä valtuutetulta Toro-jälleenmyyjältä.

Hydraulinesteen määrän tarkistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista hydraulinesteen määrä.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Tarkista hydraulinesteen määrä (Kuva 89).

Kuva 89

Hydraulinesteen vaihto

Huoltoväli	Huoltotoimenpide
800 käyttötunnin välein	Jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä, vaihda hydraulineste.
2000 käyttötunnin välein	Jos käytät suositeltua hydraulinestettä, vaihda hydraulineste.
Kahden vuoden välein	Tyhjennä ja huuhtele hydraulisäiliö.

Hydraulinestetilavuus: 28,4 l

Jos neste saastuu, ota yhteys valtuutettuun Toro-jälleenmyyjääsi, sillä koko järjestelmä on huuhdeltava. Saastunut neste näyttää maitomaiselta tai mustalta puhtaaseen öljyyn verrattuna.

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Nosta konepelti.
Irrota paluuputki säiliön pohjasta ja anna hydraulinesteen valua suureen tyhjennysastiaan.
Asenna letku, kun hydraulinestettä ei enää valu.
Täytä säiliö hydraulinesteellä. Katso kohta Hydraulinesteen huolto.

Important: Käytä vain ohjeissa mainittuja hydraulinesteitä. Muut nesteet saattavat vahingoittaa järjestelmää.
Laita säiliön korkki paikalleen.
Käännä avain avainkytkimessä KäYNNISSä-asentoon moottorin käynnistystä varten. Käytä kaikkia hydraulisia laitteita, jotta hydraulineste leviää koko järjestelmään. Tarkista, ettei vuotoja esiinny.
Käännä avain avainkytkimessä PYSäYTYS-asentoon.
Tarkista nestemäärä ja lisää nestettä mittatikun FULL-merkintään saakka. Älä täytä liikaa.

Hydraulisuodattimien vaihto

Huoltoväli	Huoltotoimenpide
800 käyttötunnin välein	Jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä, vaihda hydraulisuodatin (aiemmin, jos huoltovälin ilmaisin on punaisella alueella).
1000 käyttötunnin välein	Jos käytät suositeltua hydraulinestettä, vaihda hydraulisuodatin (aiemmin, jos huoltovälin ilmaisin on punaisella alueella).

Käytä Toron vaihtosuodatinta osanro 94-2621 koneen takaosassa (leikkuuyksiköt) ja suodatinta osanro 75-1310 koneen etuosassa.

Important: Muiden suodattimien käyttö saattaa mitätöidä joidenkin osien takuun.

Kallista kuljettajan istuinta, jotta pääset käsiksi leikkurin painesuodattimeen. Katso kohta Hydraulinostimen tilaan pääsy.

Kuva 90
Vaihda syöttöhydraulisuodatin hydraulinostimen tilassa kuvan mukaisesti (Kuva 91).

Kuva 91
Laske ja kiinnitä kuljettajan istuin.
Vaihda paluusuodatin koneen oikealla puolella (Kuva 91).
Käynnistä moottori ja anna sen käydä kaksi minuuttia, jotta kaikki ilma purkautuu järjestelmästä. Sammuta moottori ja tarkista, että järjestelmässä ei ole vuotoja.

Hydrauliletkujen ja -putkien tarkistus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista, että hydrauliletkuissa ja putkissa ei ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja että letkut eivät ole kiertyneet tai kiinnitykset tai liitännät löystyneet.
Kahden vuoden välein	Vaihda hydrauliletkut.

Tarkista päivittäin, ettei hydrauliletkuissa ja -putkissa ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja etteivät letkut ole kiertyneet eivätkä kiinnitykset tai liitännät löystyneet. Suorita kaikki tarvittavat korjaukset ennen koneen käyttöä.

Vaara

Paineella suihkuava hydraulineste voi läpäistä ihon ja aiheuttaa vammoja.

Jos nestettä joutuu ihon alle, hakeudu välittömästi lääkäriin.
Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liitokset ja liittimet ovat tiukalla, ennen kuin lisäät hydraulijärjestelmän painetta.
Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.
Etsi hydraulinestevuotoja pahvin tai paperin avulla.
Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.

Leikkuuyksikön huolto

Leikkuuyksiköiden irrotus

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
Kytke hydraulimoottori irti ja irrota se leikkuuyksiköstä (Kuva 92). Peitä karan pää, jotta se ei likaannu.
Kuva 92
1. Moottorin kiinnitysruuvit
Irrota lukitussokka (Groundsmaster 4500 -koneet) tai vastamutteri (Groundsmaster 4700 -koneet), joka kiinnittää leikkuuyksikön kannatinrungon nostovarren saranatappiin (Kuva 93).
Kuva 93
1. Lukitussokka
2. Nostovarren saranatappi
Siirrä leikkuuyksikkö irti koneesta.

Leikkuuyksiköiden asennus

Siirrä leikkuuyksikkö koneen eteen oikeaan kohtaan.
Liu’uta leikkuuyksikön kannatinrunko nostovarren saranatappiin (Kuva 93). Kiinnitä leikkuuyksikkö tappiin lukitussokalla (Groundsmaster 4500 -koneet) tai vastamutterilla (Groundsmaster 4700 -koneet).
Asenna hydraulimoottori leikkuuyksikköön (Kuva 92). Varmista, että O-rengas on paikallaan ja että se on ehjä.
Rasvaa kara.

Eturullan huolto

Tarkista eturulla kulumien varalta ja että se ei huoju liikaa eikä juutu kiinni. Rulla tai sen osat on huollettava tai vaihdettava, jos jokin näistä ongelmista ilmenee.

Eturullan irrotus

Irrota rullan kiinnityspultti (Kuva 94).
Aseta rullan kotelon päähän pistepuikko ja irrota vastapäisen puolen laakeri napauttamalla vuorotellen laakerin sisäkehän vastakkaisia puolia. Sisäkehän reunasta on oltava näkyvissä 1,5 mm.
Kuva 94
1. Eturulla
2. Kiinnityspultti
3. Laakeri
4. Laakerin välikappale
Irrota toinen laakeri työntämällä.
Tarkista, että rullan kotelo, laakerit ja laakerin välikappale ovat ehjät (Kuva 94). Vaihda vaurioituneet osat ja asenna eturulla uudelleen.

Eturullan asennus

Asenna ensimmäinen laakeri rullan koteloon (Kuva 94). Paina pelkästään ulompaa kehää tai sisä- ja ulkokehää yhtä voimakkaasti.
Asenna välikappale (Kuva 94).
Asenna toinen laakeri rullan koteloon (Kuva 94). Paina sisä- ja ulkokehää yhtä voimakkaasti, kunnes sisäkehä koskettaa välikappaletta.
Asenna rullakokoonpano leikkuuyksikön runkoon.
Tarkista, että rullakokoonpanon ja rullan leikkuuyksikön runkoon kiinnittävien kannattimien välys on enintään 1,5 mm. Jos välys on yli 1,5 mm, säädä välys asentamalla riittävästi ⅝ tuuman aluslaattoja.

Important: Jos rullakokoonpano kiinnitetään siten, että välys on yli 1,5 mm, laakeriin kohdistuva sivuttainen rasitus voi rikkoa sen.
Kiristä kiinnityspultti momenttiin 108 N·m.

Terän huolto

Terien turvallinen käyttö

Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.
Ole varovainen, kun tarkastat teriä. Kiedo terien ympärille esimerkiksi kangas tai käytä käsineitä ja noudata varovaisuutta teriä huoltaessasi. Terät saa ainoastaan vaihtaa tai teroittaa. Niitä ei saa suoristaa eikä hitsata.
Ole varovainen käsitellessäsi moniteräisiä koneita, sillä yhden terän kääntäminen saattaa kääntää myös muita teriä.

Terätason huolto

Leikkuuyksikön leikkuukorkeudeksi asennetaan tehtaalla 5 cm ja terän kaltevuudeksi 7,9 mm. Vasemman ja oikean puolen korkeudet ovat tehdasasetuksen mukaan 0,7 mm:n sisällä toisistaan.

Leikkuuyksikkö on suunniteltu niin, että terään kohdistuvat iskut eivät väännä koteloa. Jos terä osuu kiinteään esineeseen, tarkista, että terä ei ole vaurioitunut ja että terätaso on asetuksen mukainen.

Terätason tarkastus

Irrota hydraulimoottori leikkuuyksiköstä ja irrota sitten leikkuuyksikkö koneesta.
Aseta leikkuuyksikkö tasaiselle pöydälle nostolaitteen tai vähintään kahden henkilön avulla.
Merkitse terän toinen pää maalikynällä tai tussilla. Tarkista kaikki korkeusasetukset tämän terän avulla.
Aseta merkityn terän pään leikkuusärmä kello 12:n asentoon (suoraan eteenpäin leikkuusuuntaan) (Kuva 95) ja mittaa etäisyys pöydän pinnasta leikkuusärmään.

Kuva 95
Käännä terän merkitty pää kello 3:n ja kello 9:n asentoon (Kuva 95) ja mittaa etäisyydet.
Vertaa kello 12:n asennon mitattua korkeutta leikkuukorkeusasetukseen. Näiden on oltava 0,7 mm:n sisällä toisistaan. Kello kolmen ja kello yhdeksän etäisyyksien on oltava 1,6–6,0 mm suuremmat kuin kello 12 asennon ja 2,2 mm:n sisällä toisistaan.

Jos jokin mitoista on rajojen ulkopuolella, siirry kohtaan Terätason säätö.

Terätason säätö

Aloita etummaisesta asetuksesta (muuta yksi kannatin kerrallaan).

Irrota leikkuukorkeuskannatin (etu, vasen tai oikea) leikkuuyksikön rungosta (Kuva 96).
Käytä halutun korkeusasetuksen saavuttamiseen leikkuuyksikön rungon ja kannattimen välissä 1,5 mm:n välilevyjä ja/tai 0,7 mm:n välilevyjä (Kuva 96).
Kuva 96
1. Leikkuukorkeuskannatin
2. Välilevyt
Asenna leikkuukorkeuskannatin leikkuuyksikön runkoon ja aseta jäljelle jääneet välilevyt leikkuukorkeuskannattimen alle.
Kiinnitä kuusiopultti/välikappale ja laippamutteri.

Note: Kuusiopultti ja välikappale on kiinnitetty toisiinsa kierrelukitusaineella, jotta välikappale ei pääse putoamaan leikkuuyksikön rungon sisään.
Tarkista korkeus kello 12:n asennossa ja säädä tarvittaessa.
Määritä, onko säädettävä vain toista leikkuukorkeuden kannatinta vai molempia (oikeaa ja vasenta).

Note: Jos kello kolmen tai yhdeksän asennon puoli on 1,6–6,0 mm korkeammalla kuin uusi etukorkeus, kyseistä puolta ei tarvitse säätää. Säädä toinen puoli enintään 2,2 mm:n päähän oikein säädetystä puolesta.
Säädä oikean ja/tai vasemman puolen leikkuukorkeuskannattimet toistamalla vaiheet 1–4.
Kiristä lukkopultit ja laippamutterit.
Tarkista kello 12:n, 3:n ja 9:n asentojen korkeudet.

Leikkuuyksiköiden terien irrotus ja asennus

Vaihda terä, jos se osuu kiinteään esineeseen tai jos se on epätasapainossa tai taipunut. Käytä aina alkuperäisiä Toro-vaihtoteriä, jotta turvallisuus ja suorituskyky olisivat parhaat mahdolliset.

Pysäköi kone tasaiselle alustalle, nosta leikkuuyksikkö kuljetusasentoon, kytke seisontajarru, sammuta moottori ja irrota virta-avain.

Note: Tue tai lukitse leikkuuyksikkö siten, ettei se pääse vahingossa putoamaan alas.
Tartu terän päähän liinan tai paksun hansikkaan avulla.
Irrota teräpultti, nurmisuojakupu ja terä kara-akselista (Kuva 97).
Kuva 97
1. Teräpultti
2. Nurmisuojakupu
Asenna terä, nurmisuojakupu ja teräpultti ja kiristä teräpultti momenttiin 115–149 N∙m.

Important: Terän kaarevan puolen on osoitettava leikkuuyksikön sisäpuolta kohti, jotta leikkuujäljestä tulee moitteeton.

Note: Jos terä on osunut vieraaseen esineeseen, kiristä kaikki karapyörän mutterit momenttiin 115–149 N·m.

Leikkuuyksikön terän (terien) tarkastus ja teroitus

Kaksi terän kohtaa on otettava huomioon, kun leikkurin terä tarkastetaan ja huolletaan: siipi ja leikkuusärmä. Sekä leikkuusärmät että siipi, eli ylöspäin käännetty osa leikkuusärmää vastapäätä, vaikuttavat leikkuutulokseen. Siipi on tärkeä, koska se nostaa ruohon suoraksi pystyyn ja tuottaa tasaisen leikkuutuloksen. Siipi kuluu kuitenkin vähitellen käytön aikana. Sitä mukaa kun siipi kuluu, leikkuutuloksen laatu heikentyy, vaikka leikkuusärmät olisivat terävät. Terän leikkuusärmän on oltava terävä, jotta ruoho leikkautuu eikä repeydy. Leikkuusärmä on tylsä, kun ruohon kärjet ovat ruskeat ja repeytyneet. Teroita leikkuusärmät, jotta leikkuutulos parantuu.

Pysäköi kone tasaiselle alustalle. Nosta leikkuuyksikkö, kytke seisontajarru, aseta ajopoljin VAPAA-asentoon, aseta voimanulosoton vipu POIS-asentoon, sammuta moottori ja irrota avain virtalukosta.
Tarkasta terän leikkuusärmät huolellisesti, varsinkin kohdat, joissa terän tasaiset ja käyrät osat kohtaavat (Kuva 98).

Note: Tarkista terä ennen leikkurin käyttöä, koska hiekka ja hankaavat materiaalit voivat kuluttaa metallia, jolla terän tasaiset ja käyrät osat liittyvät toisiinsa. Vaihda terä, jos siinä on kulumisen merkkejä (Kuva 98).
Kuva 98
1. Leikkuusärmä
2. Kupera alue
3. Kulumisjälkiä/urautumista
4. Halkeama
Tarkasta kaikkien terien leikkuusärmät ja teroita tylsät tai urautuneet leikkuusärmät (Kuva 99).

Note: Teroita vain leikkuusärmän yläosa ja säilytä alkuperäinen leikkuukulma, jotta terävyys säilyy (Kuva 99). Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan yhtä paljon metallia.
Kuva 99
1. Teroita alkuperäiseen kulmaan.
Note: Irrota terät ja teroita ne hiomalaitteessa. Asenna leikkuusärmien teroituksen jälkeen terä, nurmisuojakupu ja teräpultti. Katso Leikkuuyksiköiden terien irrotus ja asennus.

Varastointi

Turvallisuus varastoinnin aikana

Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

Laitteen valmistelu varastointia varten

Important: Älä puhdista konetta suolapitoisella tai kierrätetyllä vedellä.

Ajoyksikön valmistelu

Puhdista ajoyksikkö, leikkuuyksiköt ja moottori huolellisesti.
Tarkista rengaspaine. Täytä kaikki ajoyksikön renkaat paineeseen 0,83–1,03 bar.
Tarkista, etteivät kiinnikkeet ole löysällä, ja kiristä tarvittaessa.
Rasvaa kaikki rasvanipat ja nivelet. Pyyhi pois ylimääräinen voiteluaine.
Hio varovasti ja maalaa korjausmaalilla maalipinnat, jotka ovat naarmuuntuneet, lohkeilleet tai ruostuneet. Korjaa kaikki metallirungossa olevat kolhut.
Huolla akku ja kaapelit seuraavasti:
1. Irrota akkuliittimet akun navoista.

  Note: Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke ensin plusnavan akkukenkä ja vasta sitten miinusnavan akkukenkä.
2. Puhdista akku, akkukengät ja navat teräsharjalla ja ruokasoodaliuoksella.
3. Voitele kaapeliliittimet ja akun navat Grafo 112X -suojarasvalla (osanumero 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.
4. Lataa akku hitaasti 60 päivän välein 24 tunnin ajan, jotta akkuun ei muodostu lyijysulfaattia.

Moottorin valmistelu

Tyhjennä moottoriöljy öljysäiliöstä ja asenna tyhjennystulppa paikalleen.
Irrota ja hävitä öljynsuodatin. Asenna uusi öljynsuodatin.
Lisää öljysäiliöön ilmoitettu määrä moottoriöljyä.
Käännä virta-avain KäYNNISSä-asentoon, käynnistä moottori ja käytä sitä joutokäynnillä noin kahden minuutin ajan.
Käännä virta-avain PYSäYTYS-asentoon.
Tyhjennä kaikki polttoaine perusteellisesti polttoainesäiliöstä ja letkuista sekä polttoainesuodatin-/vedenerotinkokoonpanosta.
Huuhtele polttoainesäiliö tuoreella ja puhtaalla dieselpolttoaineella.
Varmista kaikki polttoainejärjestelmän liitännät.
Puhdista ja huolla ilmanpuhdistinjärjestelmä perusteellisesti.
Tiivistä ilmanpuhdistimen imuaukko sekä pakoaukko säänkestävällä teipillä.
Tarkista pakkassuojaus ja lisää pakkasnestettä alueella odotettavissa olevan alimman lämpötilan mukaan.

Leikkuuyksikön valmistelu

Jos leikkuuyksiköt irrotetaan ajoyksiköstä pidemmäksi aikaa, suojaa karat pölyltä ja kosteudelta asentamalla karojen päälle karatulppa.

Kuva 100

Karan hammaspyörä
Karatulppa

Groundsmaster®-vaakatasoleikkurit 4500-D ja 4700-D

Model No. 30885-Serial No. 416400000 and Up

Model No. 30887-Serial No. 416420000 and Up

Johdanto

Vaara

Turvaohjeet

Yleinen turvallisuus

Turva- ja ohjetarrat

Käyttöönotto

Tarrojen kiinnitys (vain CE-koneet)

Konepellin salvan asennus

Rullan kaapimen säätö

Levittimen asennus

Hengenvaara

Koneen valmistelu

Laitteen yleiskatsaus

Ajopoljin

Jarrupolkimet

Polkimen lukitussalpa

Ohjauspyörän kallistuspoljin

Seisontajarrun poljin

Avainkytkin

Voimanulosoton (PTO) kytkin

Ylemmän ja alemman nopeusalueen kytkin

Vakionopeussäätimen kytkin

Nostokytkimet

Valokytkin

Pistorasia

Pussin pidike

Istuimen säädöt

Istuimen säätövipu

Käsinojan säätönuppi

Istuimen selkänojan säätövipu

Painomittari

Painonsäätövipu

Tietokeskuksen LCD-näyttö

Koneen tekniset tiedot

Teknisten tietojen taulukko

Leikkuuyksikön tekniset tiedot

Teknisten tietojen taulukko

Lisätarvikkeet/lisävarusteet

Käyttö

Ennen käyttöä

Turvallisuus ennen käyttöä

Yleinen turvallisuus

Polttoaineturvallisuus

Moottoriöljyn määrän tarkistus

Jäähdytysjärjestelmän tarkastus

Hydraulijärjestelmän tarkastus

Vedenerottimen tyhjennys

Taka-akselin ja vaihteiston tarkistus vuotojen varalta

Polttoainesäiliön täyttö

Polttoainesäiliön tilavuus

Polttoaineen tiedot

Petrodiesel

Polttoainetaulukko

Biodieselin käyttö

Polttoaineen lisäys

Rengaspaineen tarkistus

Pyöränmuttereiden kireyden tarkistus

Vaara

Turvakaaren säätö

Vaara

Vaara

Turvakaaren lasku

Turvakaaren nosto

Leikkuukorkeuden säätö

Turvakytkinten tarkastus

Varoitus

Teränpysäytysjärjestelmän ajoituksen tarkistus

Terän valinta

Normaali yhdistelmäsiipiterä

Kulmasiipiterä (ei täytä CE-vaatimuksia)

Korkea rinnakkainen siipiterä (ei täytä CE-vaatimuksia)

Vaara

Atomic-terä

Lisävarusteiden valinta

Lisävarusteiden kokoonpanot

Tietokeskuksen näytön yleiskatsaus

Tietokeskuksen kuvakkeiden selitykset
