Levez le plateau jusqu'à ce que les vérins soient complètement déployés.
Sortez la béquille de sécurité des supports de rangement au dos du panneau du système ROPS (Figure 1).
Figure 1
1. Béquille de sécurité du plateau
Poussez la béquille de sécurité du plateau sur la tige du vérin et appuyez bien les pattes d'extrémité contre l'extrémité du corps du vérin et l'extrémité de la tige du vérin (Figure 2).
Figure 2
1. Béquille de sécurité du plateau
2. Corps du vérin
3. Plateau
Garez la machine sur une surface plane et horizontale.
Serrez le frein de stationnement.
Coupez le moteur de la machine et enlevez la clé.
Débranchez la batterie ; voir le Manuel de l'utilisateur de la machine.

Pièces nécessaires pour cette opération:

Faisceau de la remorque	1
Attache-câble	7

Acheminez le faisceau de l'attelage de la remorque au tube du cadre arrière.
Séparez les deux côtés du faisceau et acheminez chacun le long du bas du tube arrière du cadre, jusqu'aux ouvertures dans les longerons, comme montré à la Figure 3.
Veillez à faire passer le côté du faisceau étiqueté Left vers le longeron gauche et le côté étiqueté Right vers le longeron droit de la machine.
À l'intérieur les longerons, localisez les connecteurs qui relient les feux stop au faisceau principal de la machine et débranchez-les.
De chaque côté de la remorque, branchez les connecteurs du faisceau des feux sur le faisceau principal et les connecteurs des feux stop que vous avez débranchés à l'opération 4.
Avec 7 attache-câbles, fixez le faisceau des feux de la remorque au tube arrière, aux emplacements indiqués à la Figure 3.

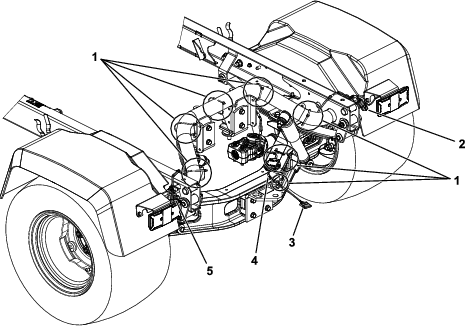

Figure 3
1. Emplacements des attache-câbles (7)
2. Connecteur de faisceau droit
3. Connecteur des feux de la remorque
4. Faisceau de câblage
5. Connecteur de faisceau gauche

Acheminez le faisceau de l'attelage de la remorque au tube du cadre arrière.
Séparez les deux côtés du faisceau et acheminez chacun le long du bas du tube arrière du cadre, jusqu'aux ouvertures dans les longerons, comme montré à la Figure 4.
Veillez à faire passer le côté du faisceau étiqueté Left vers le longeron gauche et le côté étiqueté Right vers le longeron droit de la machine.
À l'intérieur les longerons, localisez les connecteurs qui relient les feux stop au faisceau principal de la machine et débranchez-les.
De chaque côté de la remorque, branchez les connecteurs du faisceau des feux sur le faisceau principal et les connecteurs des feux stop que vous avez débranchés à l'opération 4.
Avec 7 attache-câbles, fixez le faisceau des feux de la remorque au tube arrière et au faisceau principal, aux emplacements indiqués à la Figure 4.

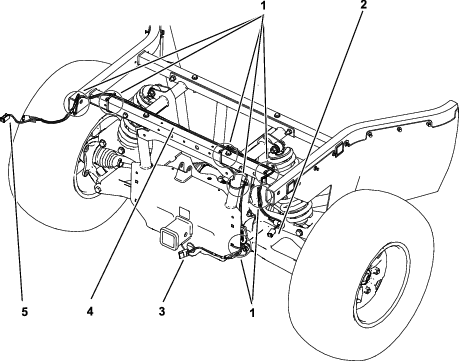

Figure 4
1. Emplacements des attache-câbles (7)
2. Connecteur de faisceau droit
3. Connecteur des feux de la remorque
4. Faisceau de câblage
5. Connecteur de faisceau gauche

Rebranchez la batterie ; voir le Manuel de l'utilisateur de la machine.
Démarrez le moteur de la machine et vérifiez le fonctionnement des feux stop en appuyant sur la pédale de frein.
Attelez une remorque à la machine et branchez le connecteur des feux de la remorque situé sur la machine au connecteur situé sur la remorque.
Vérifiez le fonctionnement des feux de la remorque en appuyant sur la pédale de frein.
Retirez la béquille de sécurité du vérin et rangez-la dans les supports au dos du panneau du système ROPS.

Important: N'essayez pas d'abaisser le plateau quand la béquille de sécurité est installée sur le vérin.

Enfoncez la pédale de frein ; les feux stop devraient s'allumer.

Appuyez sur le côté gauche de l'interrupteur des clignotants pour allumer les clignotants gauches.

Appuyez sur le côté droit de l'interrupteur des clignotants pour allumer les clignotants droits.
