Εγκατάσταση
Προετοιμασία του μηχανήματος
-
νυψώστε τη βάση μεταφοράς μέχρι ο κύλινδρος ανύψωσης να εκταθεί πλήρως.
-
φαιρέστε το στήριγμα της βάσης μεταφοράς από τις βάσεις αποθήκευσης που υπάρχουν στην πίσω πλευρά το πάνελ ROPS (Σχήμα 1).
-
Πιέστε το στήριγμα της βάσης μεταφοράς επάνω στο άξονα του κυλίνδρου και βεβαιωθείτε ότι οι γλωττίδες στα άκρα του στηρίγματος εφαρμόζουν στο άκρο του κορμού του κυλίνδρου και το άκρο του άξονα του κυλίνδρου (Σχήμα 2).
-
Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια.
-
άλτε χειρόφρενο.
-
Θέστε το μηχάνημα εκτός λειτουργίας και αφαιρέστε το κλειδί.
-
ποσυνδέστε την μπαταρία. νατρέξτε στο Εγχειρίδιο Χειριστή του μηχανήματος.
Εγκατάσταση πλεξούδας καλωδίωσης φώτων τρέιλερ
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| Πλεξούδα καλωδίωσης φώτων τρέιλερ | 1 |
| Δεματικά καλωδίων | 7 |
Εγκατάσταση της πλεξούδας καλωδίωσης για μοντέλα HDX
-
Περάστε την πλεξούδα καλωδίωσης μέσα από τον κοτσαδόρο του τρέιλερ προς την πίσω δοκό του πλαισίου.
-

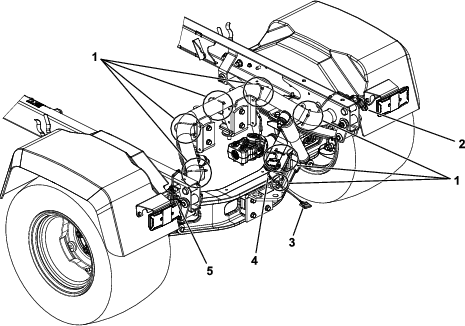

Διαχωρίστε τις δύο πλευρές της καλωδίωσης, περνώντας κάθε μία κατά μήκος της κάτω πλευράς της πίσω δοκού του πλαισίου προς τα ανοίγματα που υπάρχουν στις πλευρικές ράγες του πλαισίου, όπως φαίνεται στο Σχήμα 3.
-
Φροντίστε να περάσετε την πλευρά της καλωδίωσης με την ετικέτα Left (ριστερά) στην αριστερά πλευρική ράγα του μηχανήματος και αυτήν με την ετικέτα Right (Δεξιά) στη δεξιά πλευρική ράγα.
-
Εντοπίστε τα βύσματα που υπάρχουν στις πλευρικές ράγες και συνδέουν τα φώτα των φρένων με την κεντρική πλεξούδα καλωδίωσης του μηχανήματος και αποσυνδέστε τα.
-
Συνδέστε σε κάθε πλευρά τα βύσματα της πλεξούδας καλωδίωσης φώτων τρέιλερ στην κεντρική πλεξούδα καλωδίωσης και τα βύσματα των φώτων φρένων που αποσυνδέσατε στο βήμα 4.
-
Χρησιμοποιήστε τα 7 δεματικά καλωδίων και στερεώστε την πλεξούδα καλωδίωσης φώτων τρέιλερ στην πίσω δοκό, στα σημεία που φαίνονται στο Σχήμα 3.
Εγκατάσταση της πλεξούδας καλωδίωσης για μοντέλα UTX
-
Περάστε την πλεξούδα καλωδίωσης μέσα από τον κοτσαδόρο του τρέιλερ προς την πίσω δοκό του πλαισίου.
-

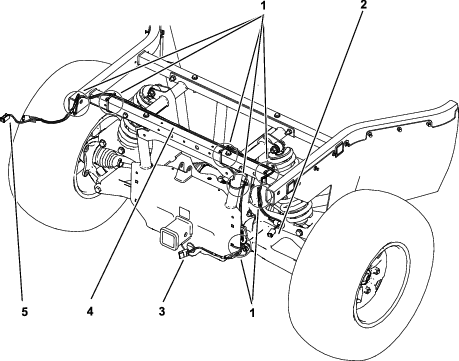

Διαχωρίστε τις δύο πλευρές της καλωδίωσης, περνώντας κάθε μία κατά μήκος της κάτω πλευράς της πίσω δοκού του πλαισίου προς τα ανοίγματα που υπάρχουν στις πλευρικές ράγες του πλαισίου, όπως φαίνεται στο Σχήμα 4
-
Φροντίστε να περάσετε την πλευρά της καλωδίωσης με την ετικέτα Left (ριστερά) στην αριστερά πλευρική ράγα του μηχανήματος και αυτήν με την ετικέτα Right (Δεξιά) στη δεξιά πλευρική ράγα.
-
Εντοπίστε τα βύσματα που υπάρχουν στις πλευρικές ράγες και συνδέουν τα φώτα των φρένων με την κεντρική πλεξούδα καλωδίωσης του μηχανήματος και αποσυνδέστε τα.
-
Συνδέστε σε κάθε πλευρά τα βύσματα της πλεξούδας καλωδίωσης φώτων τρέιλερ στην κεντρική πλεξούδα καλωδίωσης και τα βύσματα των φώτων φρένων που αποσυνδέσατε στο βήμα 4.
-
Χρησιμοποιήστε τα 7 δεματικά καλωδίων και στερεώστε την πλεξούδα καλωδίωσης φώτων τρέιλερ στην πίσω δοκό και την κύρια πλεξούδα καλωδίωσης στα σημεία που φαίνονται στο Σχήμα 4.
Ολοκλήρωση της εγκατάστασης
-
Συνδέστε την μπαταρία. νατρέξτε στο Εγχειρίδιο Χειριστή του μηχανήματος.
-
άλτε μπρος το μηχάνημα και δοκιμάστε τα φώτα των φρένων, πατώντας το πεντάλ φρένου.
-
Κοτσάρετε ένα τρέιλερ στο μηχάνημα και συνδέστε το βύσμα φώτων τρέιλερ του μηχανήματος με αυτό που υπάρχει στο τρέιλερ.
-
Δοκιμάστε τα φώτα των φρένων, πατώντας το πεντάλ φρένου.
-
φαιρέστε το στήριγμα της βάσης μεταφοράς από τον κύλινδρο και τοποθετήστε το στις βάσεις που υπάρχουν στην πίσω πλευρά του πάνελ του ROPS.
Important: Μην επιχειρήσετε να χαμηλώσετε τη βάση μεταφοράς με το στήριγμα ασφαλείας της τοποθετημένο στον κύλινδρο.
Έλεγχος λειτουργίας των φώτων
Έλεγχος λειτουργίας των φώτων των φρένων
Όταν πατάτε με το πόδι σας το πεντάλ φρένου, πρέπει να ανάβουν τα φώτα των φρένων.
Έλεγχος λειτουργίας των φώτων αλλαγής πορείας (φλας)
Μετακινήστε τον διακόπτη αλλαγής πορείας (φλας) προς τα αριστερά για να ανάψουν τα αριστερά φώτα αλλαγής πορείας (φλας).
Μετακινήστε τον διακόπτη αλλαγής πορείας (φλας) προς τα δεξιά για να ανάψουν τα δεξιά φώτα αλλαγής πορείας (φλας).
