Cadre de levage avant

1. Garez la machine sur une surface plane et horizontale.

2. Abaissez les accessoires.

3. Serrez le frein de stationnement.

4. Coupez le moteur et enlevez la clé.

1. Soulevez l'arrière de la machine et placez des chandelles sous les supports de moteur des roues arrière.

2. Enlevez la roue arrière droite.

3. Retirez les 4 rondelles et boulons qui fixent le panneau de commande à la console (Figure 1).

4. Débranchez le câble du compteur horaire.

5. Déposez le panneau de commande (Figure 1).

6. Retirez les 3 boulons qui fixent la console au cadre (Figure 1). Déposez la console en la soulevant délicatement par le bord inférieur autour du support et en la faisant remonter derrière la poignée de frein.



   Figure 1

   1. Panneau de commande
   2. Console
   3. Emplacements des boulons de fixation de la console

7. Retirez les 4 boulons qui fixent le carénage de la roue droite au cadre et déposez le carénage (Figure 2).



   Figure 2

   1. Carénage de roue droite

8. Dégagez et enlevez le carénage central du cadre (Figure 3).



   Figure 3

   1. Carénage central

Pièces nécessaires pour cette opération:

1. Trouvez le tube hydraulique qui relie le refroidisseur d'huile au distributeur de levage existant (Figure 4).

2. Enlevez les fixations et le collier qui fixent les tubes hydrauliques au cadre.

3. Débranchez et retirez le tube hydraulique qui relie le refroidisseur d'huile au distributeur de levage (Figure 4 et Figure 6).

   Note: Vous pouvez vous débarrasser du tube hydraulique.

   Note: Pour minimiser la perte d'huile lors du retrait du tube hydraulique, ayez le flexible de rechange à portée de main ou bouchez le raccord du refroidisseur avec un des bouchons de protection utilisés pour le transport que vous avez retirés du tube (réf. 108-8447) (Figure 20).



   Figure 4

   1. Refroidisseur d'huile
   2. Tube hydraulique

4. Fixez le tube hydraulique restant au cadre avec le collier et les fixations enlevés précédemment.

5. Si vous installez ce kit sur le modèle 08745, procédez comme suit :

   1. Retirez les 3 boulons et écrous qui fixent le distributeur de levage existant sur le cadre, et détachez-le du cadre pour pouvoir déposer le raccord en T (340-94), comme montré à la Figure 5.

   2. Débranchez le tube hydraulique (108-8415) du raccord à 90° (340-77) sur le côté gauche du distributeur de levage existant.

   3. Débranchez le flexible hydraulique (144-1367) du raccord en T (340-94), comme montré à la Figure 6.

   4. Desserrez le raccord en T (340-94) sur le côté droit du distributeur de levage existant.

   5. Retirez le raccord en T (340-94) du distributeur existant et conservez-le pour l'installation ultérieurement.



      Figure 5

      1. Retirer ces boulons et écrous
      2. Débrancher ce tube hydraulique (108-8415) du raccord à 90°


      Figure 6

      1. Débrancher ce flexible hydraulique (144-1367) du raccord en T
      2. Débrancher ce raccord en T (340-94) du distributeur existant
      3. Débrancher et mettre au rebut ce tube hydraulique relié au raccord en T

   6. Remplacez les joints toriques sur le raccord en T par des joints toriques neufs, comme montré à la Figure 7.



      Figure 7

      1. Joint torique (ORB-6)
      2. Joint torique (ORFS-6)

Pièces nécessaires pour cette opération:

1. Vissez les 2 raccords à 90° et les 2 raccords hydrauliques droits dans le nouveau distributeur de levage, comme montré à la Figure 8.

   Important: Ne serrez pas les raccords à 90° à ce stade. Lubrifiez bien tous les joints toriques et positionnez-les correctement sur les raccords avant le montage.



   Figure 8

   1. Raccord droit
   2. Raccord à 90°
   3. Distributeur de levage

2. Montez le distributeur, le support de pivot et la plaque du distributeur sur le cadre à l'aide de 3 boulons (¼" x 3") et 3 contre-écrous (Figure 9). Placez la plaque du distributeur contre l'avant du longeron lors du montage et serrez les fixations à un couple de 10 à 12 N·m.

   Note: L'installation du distributeur est très similaire à celle de celui qui est déjà en place.

3. Fixez légèrement le levier de pivot sur le tiroir du distributeur et la biellette à épaulement à l'aide de 2 boulons (nº 10 x 1¼") et 2 contre-écrous (Figure 9).

   Note: Ne serrez pas les fixations à ce stade.

   Note: Montez la biellette à épaulement dans le trou arrière du pivot.



   Figure 9

   1. Distributeur
   2. Support de pivot
   3. Plaque de distributeur
   4. Biellette à épaulement
   5. Pivot
   6. Levier

Pièces nécessaires pour cette opération:

1. Vissez un raccord à 90° dans le distributeur de levage existant à la place du raccord en T.

   Important: Serrez uniquement les raccords droits à ce stade. Lubrifiez bien tous les joints toriques et positionnez-les correctement sur les raccords avant le montage.



   Figure 10

   1. Raccord droit
   2. Distributeur de levage
   3. Raccord à 90°
   4. Nouveau joint torique (ORB-6)
   5. Raccord en T

2. Installez le distributeur de levage existant à l'aide des fixations retirées précédemment et serrez les fixations à un couple de 10 à 12 N·m.

3. Vissez dans le nouveau distributeur de levage un raccord à 90°, les 2 raccords hydrauliques droits et le raccord en T que vous avez retirés du distributeur existant à la section Préparatifs d'installation des composants hydrauliques, comme montré à la Figure 10.

   Important: Veillez à remplacer tous les joints toriques sur le raccord en T par des joints toriques neufs, comme montré à la Préparatifs d'installation des composants hydrauliques.

4. Montez le distributeur, le support de pivot et la plaque du distributeur sur le cadre à l'aide de 3 boulons (¼" x 3") et 3 contre-écrous (Figure 11). Placez la plaque du distributeur contre l'avant du longeron lors du montage et serrez les fixations à un couple de 10 à 12 N·m.

   Note: L'installation du distributeur est très similaire à celle de celui qui est déjà en place.

5. Fixez légèrement le levier de pivot sur le tiroir du distributeur et la biellette à épaulement à l'aide de 2 boulons (nº 10 x 1¼") et 2 contre-écrous (Figure 11).

   Note: Ne serrez pas les fixations à ce stade.

   Note: Montez la biellette à épaulement dans le trou arrière du pivot.



   Figure 11

   1. Distributeur
   2. Support de pivot
   3. Plaque de distributeur
   4. Biellette à épaulement
   5. Pivot
   6. Levier

Pièces nécessaires pour cette opération:

1. Fixez légèrement la plaque de fixation droite sur le côté droit de la fourche de roue pivotante à l'aide de 2 boulons (½" x 2") et contre-écrous, comme montré à la Figure 12.

   Note: Ne serrez pas les fixations à ce stade.

2. Répétez la procédure pour la plaque de support gauche (Figure 12).

3. Soulevez l'avant de la machine au cric jusqu'à ce que les roues soient décollées du sol.

4. Retirez et mettez au rebut les 2 boulons qui fixent l'avant du pivot de direction au sommet de la fourche de roue pivotante (Figure 12).

5. En vous aidant des trous de montage de la fourche de roue pivotante et du pivot de direction, fixez le support du cadre d'attelage à la face inférieure de la fourche à l'aide de 2 boulons (½" x 1¾") ; voir (Figure 12).

   Note: Il pourra être nécessaire de dégonfler partiellement le pneu pour faciliter cette opération. Le flexible hydraulique du moteur de roue ne doit pas reposer sur le haut du support du cadre d'attelage.



   Figure 12

   1. Plaque de fixation droite
   2. Plaque de fixation gauche
   3. Pivot de direction
   4. Support de cadre d'attelage

Pièces nécessaires pour cette opération:

1. Abaissez la machine pour que la roue avant repose sur le sol.

2. Fixez le tube du bras de poussée sur la plaque adaptatrice à l'aide de 2 goupilles et fixez les goupilles aux plaques adaptatrices à l'aide de 2 vis autotaraudeuses.

   Note: Positionnez les composants comme montré à la Figure 13.



   Figure 13

   1. Tube de bras de poussée
   2. Plaque adaptatrice
   3. Goupille
   4. Vis autotaraudeuse

3. Insérez une goupille cylindrique dans chaque tube de bras de poussée, comme montré à la Figure 14.

4. Insérez les tubes des bras de poussée dans les plaques de fixation droite et gauche en alignant les guides des goupilles cylindriques et les trous dans les plaques de fixation (Figure 14).

   Note: Si vous n'arrivez pas à installer les tubes de bras de poussée autour des plaques de fixation, desserrez les écrous qui fixent les plaques de fixation à la fourche de roue pivotante.

5. Fixez chaque goupille cylindrique à chaque plaque de fixation avec un boulon (⅝" x 1½") et une rondelle (1,68" de diamètre extérieur x 0,65" de diamètre intérieur), comme montré à la Figure 14.

   Note: Serrez les boulons à 203 N·m.



   Figure 14

   1. Axe de vérin
   2. Tube de bras de poussée

6. Fixez le haut du cadre d'attelage au support à l'aide de 2 boulons (⅜" x 2") et écrous (Figure 15).

7. Fixez les tubes du cadre d'attelage aux plaques de fixation à l'aide des boulons (⅜" x 1½") et des écrous (Figure 15), et serrez les fixations.



   Figure 15

   1. Support de cadre d'attelage
   2. Cadre d'attelage
   3. Tube de cadre d'attelage

8. Fixez l'adaptateur au cadre d'attelage avec un tube, un axe de chape et une goupille fendue (Figure 16).



   Figure 16

   1. Adaptateur de cadre
   2. Tube
   3. Axe de chape avec graisseur


   Figure 17

   Important: Veillez à acheminer les flexibles existants au-dessus du guide, comme montré à la Figure 17.

Pièces nécessaires pour cette opération:

1. Vissez un raccord à 90° dans l'orifice supérieur du vérin hydraulique. Positionnez le raccord comme montré à la Figure 18.

   Note: Lubrifiez tous les joints toriques et positionnez-les correctement sur les raccords avant le montage.

   Note: Pour éviter toute contamination des raccords et des flexibles hydrauliques, ne retirez les obturateurs qui les ferment qu'au moment de les installer.

2. Vissez un raccord à 45° dans l'orifice inférieur du vérin hydraulique. Positionnez le raccord comme montré à la Figure 18.



   Figure 18

   1. Vérin hydraulique
   2. Raccord à 90°
   3. Raccord à 45°
   4. Obturateur (⅛")

3. Montez le haut du corps du vérin hydraulique sur la goupille de la plaque de fixation droite avec un circlip (Figure 19).

   Note: Orientez les orifices du vérin hydraulique vers l'avant.



   Figure 19

   1. Circlip
   2. Vérin hydraulique
   3. Goupille (sur plaque de fixation)
   4. Étrier de fixation du bras de poussée
   5. Goupille

4. Montez la tige de vérin sur les étriers de fixations des bras de poussée avec une goupille et 2 circlips (Figure 19).

Pièces nécessaires pour cette opération:

1. Raccordez le tube (réf. 108-8447) au raccord à 90° sur le côté gauche du nouveau distributeur et au raccord libéré du distributeur de levage existant (Figure 20).

   Important: Remplacez le joint torique entre le tube et le distributeur existant par un neuf (ORFS-6).

2. Reliez l'extrémité avec le raccord à 45° du flexible hydraulique (réf. 108-8449) au raccord à 90° sur le côté droit du distributeur, et l'extrémité droite du flexible au raccord libre sur le refroidisseur d'huile (Figure 20). Reportez-vous aux Figure 21 et Figure 22 pour acheminer le flexible correctement.

   Important: Remplacez le joint torique entre le raccord droit et le raccord libre sur le refroidisseur d'huile par un neuf (ORFS-8).

3. Fixez le support de flexible sur le tube de cadre gauche à l'aide de 2 vis autotaraudeuses (5/16" x ¾") ; voir Figure 20.

4. Reliez l'extrémité avec le raccord à 90° du flexible hydraulique (réf. 108-8453) au raccord droit supérieur à l'arrière du distributeur. Passez le flexible dans le support métallique et reliez l'extrémité droite du flexible au raccord supérieur du vérin hydraulique (Figure 20). Reportez-vous aux Figure 21 et Figure 22 pour acheminer le flexible correctement.

5. Reliez la longue extrémité avec le raccord à 90° du flexible hydraulique (réf. 108-8454) au raccord droit inférieur à l'arrière du distributeur. Passez le flexible dans le support métallique et raccordez l'extrémité droite du flexible au raccord inférieur du vérin hydraulique (Figure 20). Reportez-vous aux Figure 21 et Figure 22 pour acheminer le flexible correctement.

   Important: Faites bien passer les flexibles à bonne distance des composants coupants, chauds ou mobiles.

6. Serrez toutes les fixations et tous les raccords.

7. Utilisez des attache-câbles, pour fixer les flexibles sur la machine aux emplacements indiqués à la Figure 21 et la Figure 22.

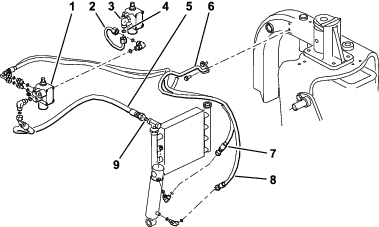

   Figure 20

   Modèle 08705

   1. Nouveau distributeur
   2. Tube (Réf. 108-8447)
   3. Distributeur existant
   4. Joint torique (ORFS-6)
   5. Flexible hydraulique (réf. 108-8449)
   6. Support de flexible métallique
   7. Flexible hydraulique (réf. 108-8453)
   8. Flexible hydraulique (réf. 108-8454)
   9. Joint torique (ORFS-8)

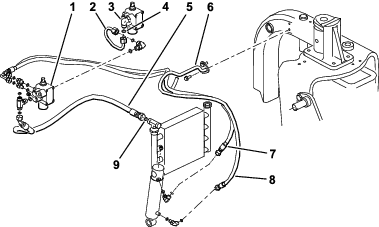

   Figure 21

   Modèle 08705

   1. Attache-câble
   2. Flexible hydraulique (réf. 108-8449)
   3. Flexible hydraulique (réf. 108-8453)
   4. Flexible hydraulique (réf. 108-8454)

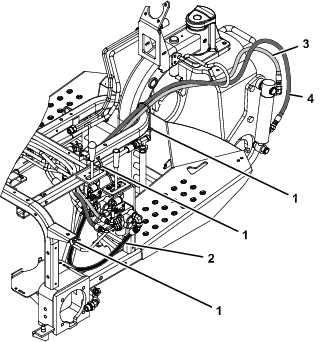

   Figure 22

   Modèle 08705

   1. Attache-câble
   2. Flexible hydraulique (réf. 108-8449)
   3. Flexible hydraulique (réf. 108-8453)
   4. Flexible hydraulique (réf. 108-8454)

Pièces nécessaires pour cette opération:

1. Reliez le tube (réf. 108-8447) au raccord à 90° sur le côté gauche du nouveau distributeur et au raccord à 90° que vous venez d'installer sur le distributeur de levage existant (Figure 23).

   Important: Remplacez le joint torique entre le tube et le distributeur existant par un neuf (ORFS-6).

2. Reliez le raccord en T avec l'extrémité à 45° du flexible hydraulique (réf. 108-8449) au côté ouvert du raccord en T sur le côté droit du distributeur et l'extrémité droite du flexible au raccord libre sur le refroidisseur d'huile (Figure 23). Reportez-vous aux Figure 24 et Figure 25 pour acheminer le flexible correctement.

   Important: Remplacez le joint torique entre le raccord droit et le raccord libre sur le refroidisseur d'huile par un neuf (ORFS-8).

3. Fixez le support de flexible sur le tube de cadre gauche à l'aide de 2 vis autotaraudeuses (5/16" x ¾") ; voir Figure 23.

4. Reliez l'extrémité avec le raccord à 90° du flexible hydraulique (réf. 108-8453) au raccord droit supérieur à l'arrière du distributeur. Passez le flexible dans le support métallique et reliez l'extrémité droite du flexible au raccord supérieur du vérin hydraulique (Figure 23). Reportez-vous aux Figure 24 et Figure 25 pour acheminer le flexible correctement.

5. Reliez la longue extrémité avec le raccord à 90° du flexible hydraulique (réf. 108-8454) au raccord droit inférieur à l'arrière du distributeur. Passez le flexible dans le support métallique et raccordez l'extrémité droite du flexible au raccord inférieur du vérin hydraulique (Figure 23). Reportez-vous aux Figure 24 et Figure 25 pour acheminer le flexible correctement.

6. Reliez le flexible hydraulique (réf. 144-1367) en haut du raccord en T que vous venez d'installer (réf. 340-94) sur le côté droit du nouveau distributeur de levage.

   Important: Remplacez le joint torique entre le tube et le distributeur existant par un neuf (ORFS-6).

   Important: Veillez à remplacer tous les joints toriques sur le raccord en T par des joints toriques neufs, comme montré à la Préparatifs d'installation des composants hydrauliques.

   Important: Faites bien passer les flexibles à bonne distance des composants coupants, chauds ou mobiles.

7. Serrez toutes les fixations et tous les raccords.

8. Utilisez des attache-câbles, pour fixer les flexibles sur la machine aux emplacements indiqués à la Figure 24 et la Figure 25.



   Figure 23

   Modèle 08745

   1. Nouveau distributeur
   2. Tube (Réf. 108-8447)
   3. Distributeur existant
   4. Joint torique (ORFS-6)
   5. Flexible hydraulique (réf. 108-8449)
   6. Support de flexible métallique
   7. Flexible hydraulique (réf. 108-8453)
   8. Flexible hydraulique (réf. 108-8454)
   9. Joint torique (ORFS-8)

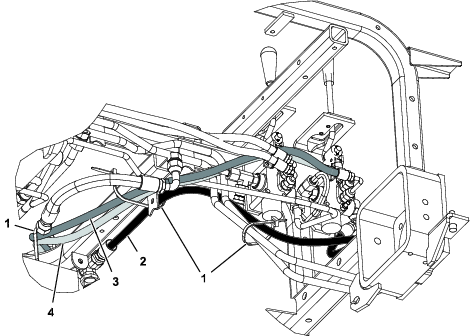

   Figure 24

   Modèle 08745

   1. Attache-câble
   2. Flexible hydraulique (réf. 108-8449)
   3. Flexible hydraulique (réf. 108-8453)
   4. Flexible hydraulique (réf. 108-8454)

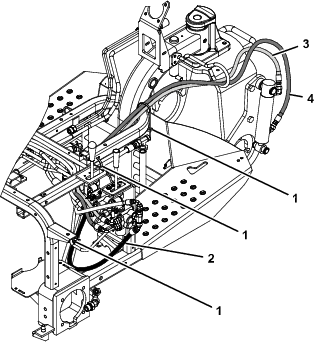

   Figure 25

   Modèle 08745

   1. Attache-câble
   2. Flexible hydraulique (réf. 108-8449)
   3. Flexible hydraulique (réf. 108-8453)
   4. Flexible hydraulique (réf. 108-8454)

Pièces nécessaires pour cette opération:

1. Insérez la plaque de guidage sur le levier de levage et fixez-la légèrement au cadre avec 2 vis à embase et rondelles (Figure 26).



   Figure 26

   1. Plaque de guidage de levier
   2. Vis à embase

2. Vérifiez le niveau de liquide hydraulique et faites l'appoint au besoin.

   Attention

   Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves.

   • L'injection de liquide hydraulique sous la peau nécessite une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant bien ce genre de blessure. pour éviter le risque de gangrène.

   • N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.

   • Utilisez un morceau de papier ou de carton pour détecter les fuites.

   • Évacuez avec précaution toute la pression du système hydraulique avant toute intervention sur le système.

   • Vérifiez l'état de tous les flexibles et conduits hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.

3. Démarrez le moteur de la machine et vérifiez le branchement des raccords.

4. Reposez le carénage de roue, le carénage central et la console.

   Note: Ne montez pas le panneau de commande à ce stade. Assurez-vous que les carénages ne gênent pas les flexibles. Acheminez les flexibles selon les besoins. Inversez les opérations de la procédure de pose des carénages utilisée à l'opération 1.

5. Montez la roue arrière et retirez les cales placées sous l'arrière de la machine.

6. Serrez les écrous de roues à un couple de 61 à 75 N·m.

7. Lorsque le moteur tourne et que le levier de commande est en position Flottement, faites glisser la plaque de guidage jusqu'à ce qu'il soit possible de déployer et de rétracter le vérin de levage à la main (Figure 26).

   Attention

   Le moteur doit tourner pour effectuer le réglage final de la plaque de verrouillage du levier de commande. Les pièces mobiles et les surfaces brûlantes peuvent causer des blessures.

   Gardez les mains, les pieds, le visage et toute autre partie du corps à l'écart des pièces mobiles, du silencieux et autres surfaces brûlantes.

8. Serrez les vis de fixation de la plaque de guidage du levier pour bloquer le réglage (Figure 26).

9. Enlevez le compteur horaire de l'ancien panneau de commande et montez-le sur le nouveau panneau de commande.

10. Montez le nouveau panneau de commande et branchez le câble dans le compteur horaire.

11. Fixez le panneau de commande en place avec les fixations enlevées précédemment (Figure 27).



    Figure 27

    1. Pommeau
    2. Panneau de commande

12. Vissez le pommeau sur le levier de levage (Figure 27).

13. Graissez le cadre de levage avant ; voir Graissage du cadre de levage.

14. Vérifiez le niveau de liquide hydraulique et faites l'appoint au besoin.

Pièces nécessaires pour cette opération:

1. Lisez la documentation.

2. Rangez la documentation en lieu sûr.

Une sélection d'outils et d'accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Contactez votre concessionnaire-réparateur ou distributeur agréé ou rendez-vous sur www.Toro.com pour obtenir une liste de tous les accessoires et outils agréés.

• Le cadre de levage avant est conçu pour ne recevoir que certain accessoires. N'essayez pas d'installer un accessoire à montage arrière sur le cadre de levage avant au risque d'endommager la machine.

• Pour abaisser le cadre de levage avant, poussez le levier de levage en avant.

• Pour permettre au cadre de levage avant de flotter, poussez le levier de levage en avant et sur le côté pour l'engager dans le cran de verrouillage.

• Pour élever le cadre de levage avant, tirez le levier de levage en arrière.

• Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.

• N'approchez jamais les mains ou les pieds des pièces en mouvement ou des surfaces chaudes.

Le cadre de levage avant comporte 5 graisseurs (Figure 28) qui doivent être lubrifiés régulièrement avec de la graisse au lithium nº 2. Si les conditions de travail sont normales, lubrifiez tous les roulements et toutes les bagues toutes les 100 heures de fonctionnement. Lubrifiez les roulements et les bagues immédiatement après chaque lavage, quelle que soit la fréquence d'entretien indiquée.

Figure 28
