Unidad de tracción Reelmaster 3100-D

Seguridad

Seguridad en general

Este producto es capaz de amputar manos y pies y de lanzar objetos al aire.
Lea y comprenda el contenido de este manual del operador antes de arrancar el motor.
Preste toda su atención al utilizar la máquina. No realice ninguna actividad que genere distracciones, de lo contrario pueden producirse lesiones o daños en la propiedad.
No coloque las manos o los pies cerca de componentes en movimiento de la máquina.
No utilice la máquina a menos que tenga instalados y estén en funcionamiento todos los protectores y otros dispositivos de seguridad.
Mantenga a otras personas, especialmente a los niños, alejadas del área de operación. Nunca permita a los niños utilizar la máquina.
Apague el motor, retire la llave y espere a que se detenga todo movimiento antes de dejar el puesto del operador. Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.

El uso o mantenimiento incorrecto de esta máquina puede causar lesiones. Para reducir el riesgo potencial de lesiones, siga estas instrucciones de seguridad y preste atención al símbolo de alerta

, que significa Precaución, Advertencia o Peligro: instrucción relativa a la seguridad personal. El incumplimiento de estas instrucciones puede dar lugar a lesiones personales o la muerte.

Seguridad antes del funcionamiento

No deje nunca que la máquina sea utilizada o mantenida por niños o por personas que no hayan recibido la formación adecuada al respecto. La normativa local puede imponer límites sobre la edad del operador. El propietario es responsable de proporcionar formación a todos los operadores y mecánicos.
Familiarícese con el funcionamiento seguro de la máquina, los controles del operador y las señales de seguridad.
Antes de dejar el puesto del operador, realice lo siguiente:
- Aparque la máquina en una superficie nivelada
- Desengrane y baje las unidades de corte.
- Accione el freno de estacionamiento.
- Apague el motor y retire la llave.
- Espere a que se detenga todo movimiento.
- Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.
Sepa cómo parar la máquina y apagar el motor rápidamente.
No utilice la máquina a menos que tenga instalados y estén en funcionamiento todos los protectores y otros dispositivos de seguridad.
Antes de segar, siempre inspeccione la máquina para asegurarse de que las unidades de corte están en buenas condiciones de funcionamiento.
Inspeccione la zona en la que va a utilizar la máquina y retire cualquier objeto que pudiera ser arrojado por la máquina.
Este producto genera un campo electromagnético. Si usted lleva un dispositivo médico electrónico implantable, consulte a su profesional sanitario antes de utilizar este producto.

Seguridad – Combustible

Extreme las precauciones al manejar el combustible. Es inflamable y sus vapores son explosivos.
Apague cualquier cigarrillo, cigarro, pipa u otra fuente de ignición.
Utilice solamente un recipiente de combustible homologado.
No retire el tapón de combustible ni llene el depósito de combustible si el motor está en marcha o está caliente.
No añada ni drene combustible en un lugar cerrado.
No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.
Si se derrama combustible, no intente arrancar el motor; evite crear fuentes de ignición hasta que los vapores del combustible se hayan disipado.

Seguridad durante el funcionamiento

El propietario/operador puede prevenir y es responsable de cualquier accidente que pudiera provocar lesiones personales o daños materiales.
Lleve ropa adecuada, incluida protección ocular, pantalones largos, calzado resistente y antideslizante y protección auricular. Si tiene el pelo largo, recójaselo, y no lleve prendas o joyas sueltas.
No utilice la máquina si está enfermo, cansado o bajo la influencia de alcohol o drogas.
Preste toda su atención al utilizar la máquina. No realice ninguna actividad que genere distracciones, de lo contrario pueden producirse lesiones o daños en la propiedad.
Antes de arrancar el motor, asegúrese de que todas las transmisiones están en punto muerto, de que el freno estacionamiento está accionado y de que usted se encuentra en la posición del operador.
No lleve pasajeros en la máquina y mantenga a otras personas alejadas de la zona de trabajo.
Utilice la máquina únicamente con buena visibilidad para evitar agujeros y peligros ocultos.
Evite segar la hierba mojada. La reducción de la tracción podría hacer que la máquina se resbalara.
Mantenga las manos y los pies alejados de las unidades de corte.
Mire hacia atrás y hacia abajo antes de poner marcha atrás para asegurarse de que el camino está despejado.
Tenga cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan dificultar la visión.
Pare las unidades de corte si no está segando.
Vaya más despacio y tenga cuidado al girar y al cruzar calles y aceras con la máquina. Ceda el paso siempre.
Accione el motor únicamente en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono, que resulta letal si se inhala.
No deje la máquina desatendida mientras esté funcionando.
Antes de dejar el puesto del operador, realice lo siguiente:
- Aparque la máquina en una superficie nivelada.
- Desengrane y baje las unidades de corte.
- Accione el freno de estacionamiento.
- Apague el motor y retire la llave.
- Espere a que se detenga todo movimiento.
- Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.
Utilice la máquina únicamente si existen condiciones meteorológicas y de visibilidad adecuadas. No utilice la máquina cuando exista riesgo de caída de rayos.
Utilice el control de crucero (si está instalado) únicamente cuando pueda utilizar la máquina en una zona abierta, llana y libre de obstáculos, y donde la máquina pueda desplazarse a una velocidad constante sin interrupción.

Seguridad del sistema de protección antivuelco (ROPS)

No retire ninguno de los componentes del ROPS de la máquina.
Asegúrese de abrocharse el cinturón de seguridad y de que puede desabrocharlo rápidamente en caso de emergencia.
Lleve puesto siempre el cinturón de seguridad.
Compruebe detenidamente si hay obstrucciones sobre la máquina y no entre en contacto con ellas.
Mantenga el ROPS en condiciones seguras de funcionamiento, inspeccionándolo periódicamente en busca de daños y manteniendo bien apretados todas las fijaciones de montaje.
Sustituya todos los componentes del ROPS dañados. No los repare ni los modifique.

Seguridad en las pendientes

Las pendientes son una de las principales causas de accidentes por pérdida de control y vuelcos, que pueden causar lesiones graves o la muerte. Usted es responsable de la seguridad cuando trabaja en pendientes. La conducción de la máquina en pendientes requiere extremar la precaución.
Evalúe las condiciones del lugar de trabajo para determinar si es seguro trabajar en la pendiente con la máquina; puede ser necesario realizar un estudio detallado de la zona. Aplique siempre el sentido común y un buen criterio a la hora de realizar esta valoración.
Revise las instrucciones sobre pendientes, que se indican a continuación, para conducir la máquina en pendientes. Antes de utilizar la máquina, revise las condiciones del lugar de trabajo para determinar si la máquina puede utilizarse en las condiciones reinantes en un día y un lugar determinados. Los cambios en el terreno pueden producir un cambio en el funcionamiento de la máquina en pendientes.
- Evite arrancar, parar o girar la máquina en cuestas o pendientes. Evite realizar cambios bruscos de velocidad o de dirección. Realice giros de forma lenta y gradual.
- No utilice la máquina en condiciones que puedan comprometer la tracción, la dirección o la estabilidad de la máquina.
- Retire o señale obstrucciones como terraplenes, baches, surcos, montículos, rocas u otros peligros ocultos. La hierba alta puede ocultar obstrucciones. Un terreno irregular podría hacer volcar la máquina.
- Tenga en cuenta que conducir en hierba mojada, atravesar pendientes empinadas, o bajar cuestas puede hacer que la máquina pierda tracción.
- Extreme las precauciones cuando utilice la máquina cerca de terraplenes, fosas, taludes, obstáculos de agua u otros obstáculos. La máquina podría volcar repentinamente si una rueda pasa por el borde de un terraplén o fosa, o si se socava un talud. Establezca un área de seguridad entre la máquina y cualquier peligro.
- Identifique peligros situados en la base de la pendiente. Si hay algún peligro, siegue la pendiente con una máquina controlada por un peatón.
- Si es posible, mantenga las unidades de corte bajadas hasta el suelo al utilizar la máquina en pendientes. Si las unidades de corte se elevan en pendientes, la máquina puede desestabilizarse.

Esta segadora triple tiene un sistema de transmisión exclusivo para una tracción superior en pendientes. La rueda más alta no patina, limitando la tracción, como las segadoras triples convencionales. Si se utiliza la máquina de través en una pendiente demasiado empinada, la máquina volcará antes de perder tracción.

Siempre que sea posible, siegue hacia arriba y hacia abajo en lugar de atravesar las pendientes.
En pendientes laterales, ponga las unidades de corte "cuesta arriba" (si existe esa posibilidad).
Si las ruedas pierden tracción, desengrane la(s) cuchilla(s) y baje la cuesta lentamente en línea recta.
Si es imprescindible girar, gire lenta y gradualmente cuesta abajo si es posible.

Seguridad tras el funcionamiento

Aparque la máquina en una superficie nivelada.
Desengrane y baje las unidades de corte
Accione el freno de estacionamiento.
Apague el motor y retire la llave.
Espere a que se detenga todo movimiento.
Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.
Para ayudar a prevenir incendios, asegúrese de que las unidades de corte, las transmisiones, los silenciadores, las rejillas de refrigeración y el compartimento del motor están libres de acumulaciones de hierba y residuos. Limpie cualquier aceite o combustible derramado.
Desengrane la transmisión al accesorio siempre que transporte la máquina o no la esté utilizando.
Realice el mantenimiento de los cinturones y límpielos cuando sea necesario.
No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

Seguridad en el mantenimiento

Antes de dejar el puesto del operador, realice lo siguiente:
- Aparque la máquina en una superficie nivelada.
- Desengrane y baje las unidades de corte.
- Accione el freno de estacionamiento.
- Apague el motor y retire la llave.
- Espere a que se detenga todo movimiento.
- Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.
Lleve ropa adecuada, incluyendo protección ocular, pantalón largo y calzado resistente y antideslizante. Mantenga las manos, los pies, las joyas y el pelo largo alejados de las piezas en movimiento.
Deje que los componentes de la máquina se enfríen antes de realizar el mantenimiento.
Si es posible, no realice tareas de mantenimiento con el motor en marcha. Manténgase alejado de las piezas en movimiento.
Accione el motor únicamente en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono, que resulta letal si se inhala.
Apoye la máquina con caballetes siempre que trabaje debajo de la máquina.
Alivie con cuidado la tensión de aquellos componentes que tengan energía almacenada.
Mantenga todas las piezas en buen estado de funcionamiento y todos los herrajes bien apretados.
Sustituya cualquier pegatina desgastada o deteriorada.
Para garantizar un rendimiento seguro y óptimo de la máquina, utilice únicamente piezas de repuesto genuinas Toro. Las piezas de repuesto de otros fabricantes podrían ser peligrosas y su uso podría invalidar la garantía del producto.

Seguridad del motor

Apague el motor antes de comprobar el aceite o añadir aceite al cárter.
No cambie la velocidad del regulador ni haga funcionar el motor a una velocidad excesiva.

Seguridad del sistema eléctrico

Desconecte la batería antes de reparar la máquina. Desconecte primero el terminal negativo y luego el positivo. Conecte primero el terminal positivo y luego el negativo.
Cargue la batería en una zona abierta y bien ventilada, lejos de chispas y llamas. Desenchufe el cargador antes de conectar o desconectar la batería. Lleve ropa protectora y utilice herramientas aisladas.

Seguridad del sistema de refrigeración

La ingestión del refrigerante del motor puede causar envenenamiento; manténgalo fuera del alcance de niños y animales domésticos.
Una descarga de refrigerante caliente bajo presión, o cualquier contacto con el radiador caliente y los componentes que lo rodean, puede causar quemaduras graves.
- Siempre deje que el motor se enfríe durante al menos 15 minutos antes de retirar el tapón del radiador.
- Utilice un trapo al abrir la tapa del radiador, y ábralo lentamente para permitir la salida del vapor.

Seguridad del sistema hidráulico

Busque atención médica inmediatamente si el fluido penetra en la piel. Un médico deberá eliminar quirúrgicamente el fluido inyectado en pocas horas.
Asegúrese de que todas las mangueras y líneas de fluido hidráulicos están en buenas condiciones de uso, y que todos los acoplamientos y conexiones hidráulicos están apretados, antes de aplicar presión al sistema hidráulico.
Mantenga el cuerpo y las manos alejados de fugas pequeñas o boquillas que liberan fluido hidráulico a alta presión.
Utilice un cartón o un papel para buscar fugas hidráulicas.
Alivie de manera segura toda presión en el sistema hidráulico antes de realizar trabajo alguno en el sistema hidráulico.

Seguridad de las cuchillas

Una cuchilla o una contracuchilla desgastada o dañada puede romperse, y un trozo de la cuchilla podría ser arrojado hacia usted u otra persona, lo que puede provocar lesiones personales graves o la muerte.
Inspeccione periódicamente las cuchillas y las contracuchillas, para asegurarse de que no presentan un desgaste excesivo ni daños.
Tenga cuidado al comprobar las cuchillas. Lleve guantes y extreme las precauciones durante su mantenimiento. Las cuchillas y las contracuchillas solo se pueden cambiar o afilar; no las enderece ni las suelde nunca.
En máquinas con múltiples unidades de corte, tenga cuidado al girar una unidad de corte, ya que puede hacer que giren los molinetes en las otras unidades de corte.

Seguridad durante el almacenamiento

Antes de dejar el puesto del operador, realice lo siguiente:
- Aparque la máquina en una superficie nivelada.
- Desengrane y baje las unidades de corte.
- Accione el freno de estacionamiento.
- Apague el motor y retire la llave.
- Espere a que se detenga todo movimiento.
- Deje que la máquina se enfríe antes de realizar ajustes, tareas de mantenimiento y de limpieza o de guardarla.
No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

Calcomanías instructivas y de seguridad

Las calcomanías e instrucciones de seguridad están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier calcomanía que esté dañada o que falte.

Símbolos de la batería

Algunos de estos símbolos, o todos ellos, están en su batería.

s_batterysymbols2

Riesgo de explosión
No fume, mantenga alejado del fuego y de las llamas desnudas
Líquido cáustico/peligro de quemadura química
Lleve protección ocular.
Lea el Manual del operador.
Mantenga alejadas de la batería a otras personas.
Lleve protección ocular; los gases explosivos pueden causar ceguera y otras lesiones.
El ácido de la batería puede causar ceguera o quemaduras graves.
Enjuague los ojos inmediatamente con agua y busque rápidamente ayuda médica.
Contiene plomo; no tirar a la basura

Pegatina pieza: 93-6681

s_decal93-6681

Peligro de corte/desmembramiento, ventilador – no se acerque a las piezas en movimiento.

Pegatina pieza: 93-7276

s_decal93-7276

Peligro de explosión – lleve protección ocular.
Líquido cáustico/peligro de quemadura química – como primeros auxilios, enjuague con agua.
Peligro de incendio – prohibido fumar, mantenga alejado del fuego y de las llamas desnudas.
Peligro: veneno – mantenga a los niños alejados de la batería.

Pegatina pieza: 94-3353

s_decal94-3353

Peligro de aplastamiento de la mano – mantenga alejadas las manos.

Pegatina pieza: 99-3444

s_decal99-3444

Velocidad de transporte – rápido
Velocidad de siega – lento

Pegatina pieza: 106-9290

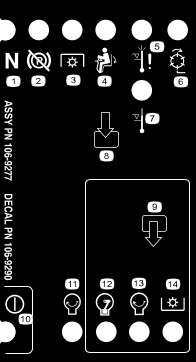

Modelo 03170

s_decal106-9290

Punto muerto
Freno de estacionamiento – quitado
Toma de fuerza
Asiento ocupado
Parada por alta temperatura
Molinetes – activos
Advertencia de alta temperatura
Entradas
Salidas
Alimentación
Motor – Arrancar
Motor – Marcha
Motor – Arrancar
Toma de fuerza

Pegatina pieza: 117-3270

s_decal117-3270

Advertencia – no toque la superficie caliente.
Peligro de corte/desmembramiento, mano; peligro de enredamiento, correa – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores.

Pegatina pieza: 121-3598

Mquinas CE

s_decal121-3598

Peligro de vuelco – no conduzca a través en pendientes de más de 17°.

Nota: Esta máquina cumple con la prueba estándar de estabilidad del sector en las pruebas longitudinales y laterales estáticas, con la pendiente máxima recomendada indicada en la pegatina. Revise las instrucciones del Manual del operador sobre la operación de la máquina en pendientes, y compruebe las condiciones en las que se va a utilizar la máquina para determinar si la máquina puede utilizarse en las condiciones reinantes en ese día y ese lugar en concreto. Los cambios en el terreno pueden producir un cambio en el funcionamiento de la máquina en pendientes. Si es posible, mantenga las unidades de corte bajadas hasta el suelo al utilizar la máquina en pendientes. Si las unidades de corte se elevan en pendientes, la máquina puede desestabilizarse.

Pegatina pieza: 121-3623

s_decal121-3623

Advertencia – lea el Manual del operador; no utilice esta máquina a menos que haya recibido formación.
Advertencia – lea el Manual del operador antes de remolcar la máquina.
Peligro de vuelco – disminuya la velocidad antes de girar; en pendientes, mantenga las unidades de corte bajadas y el cinturón de seguridad abrochado.
Advertencia – no aparque en una pendiente; ponga el freno de estacionamiento, pare las unidades de corte, baje los accesorios, apague el motor y retire la llave de contacto antes de abandonar la máquina.
Peligro de objetos arrojados – mantenga alejadas a otras personas.
Advertencia – lleve protección auditiva.
Peligro de enredamiento – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores y defensas.

Pegatina pieza: 121-3628

s_decal121-3628

Peligro de vuelco – no conduzca a través en pendientes de más de 25°.

Pegatina pieza: 125-6688

s_decal125-6688

Peligro de explosión – lea el Manual del operador; no utilice fluido de arranque.

Pegatina pieza: 133-8062

s_decal133-8062

Pegatina pieza: 136-3678

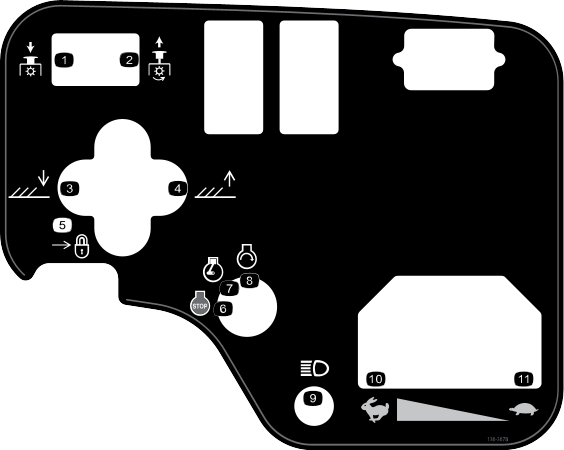

Modelo 03170

s_decal136-3678

TDF – desengranar
Toma de fuerza – Engranar
Bajar las unidades de corte.
Elevar las unidades de corte.
Bloquear
Motor – Apagar
Motor – Marcha
Motor – Arrancar
Faros
Rápido
Lento

Pegatina pieza: 136-3679

Modelo 03171

s_decal136-3679

TDF – desengranar
Toma de fuerza – Engranar
Bajar las unidades de corte.
Elevar las unidades de corte.

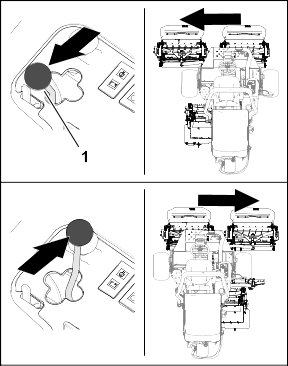

Desplazar las unidades de corte a la derecha.
Desplazar las unidades de corte a la izquierda.
Bloquear
Motor – Apagar
Motor – Marcha
Motor – Arrancar
Faros
Rápido
Lento

Pegatina pieza: 136-3702

s_decal136-3702

Advertencia – lea el Manual del operador; lleve puesto el cinturón de seguridad; no retire la barra antivuelco.
Advertencia - no modifique la barra antivuelco.

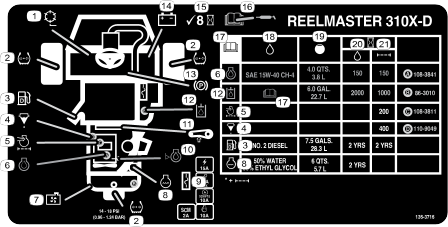

Pegatina pieza: 136-3716

s_decal136-3716

Velocidad del molinete
Presión de los neumáticos
Diésel
Separador de combustible/agua
Filtro de aire del motor
Aceite del motor
Rejilla del radiador
Refrigerante del motor
Fusibles
Nivel de aceite del motor
Tensión de la correa
Fluido hidráulico
Freno de estacionamiento
Batería
Comprobar cada 8 horas.
Lea el Manual del operador para obtener información sobre lubricación.
Lea el Manual del operador.
Fluidos
Capacidad
Intervalo de fluido (horas)
Intervalo de filtro (horas)

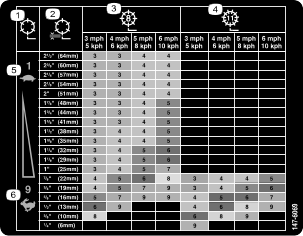

Pegatina pieza: 147-6069

s_decal147-6069

Velocidad del molinete
Altura de corte de molinete
Ajuste del molinete de 8 cuchillas
Ajuste del molinete de 11 cuchillas
Lento
Rápido

Configuración

Piezas necesarias

2	Conjunto de rueda delantera
1	Conjunto de rueda trasera

Monte un conjunto de rueda en el cubo de la rueda con el vástago de la válvula hacia fuera.

Nota: La rueda trasera es más estrecha que las ruedas delanteras.
Sujete la rueda al cubo con las tuercas, y apriete las tuercas en un patrón cruzado a entre 61 y 88 N·m.
Repita el procedimiento con las otras ruedas.

Piezas necesarias

1	Volante
1	Tapón del volante
1	Arandela grande
1	Tuerca autoblocante
1	Tornillo

G402549

Instale el volante tal y como se muestra.
Apriete la tuerca a entre 27 y 35 N∙m.

Peligro

El electrolito de la batería contiene ácido sulfúrico, que es letal si se ingiere y causa quemaduras graves.

No beba electrolito y evite el contacto con la piel, los ojos y la ropa.
Lleve gafas de seguridad y guantes de goma.
Llene la batería en un lugar que tenga disponible agua limpia para enjuagar la piel.

G402553.svg

Retire la tapa de la batería.
Mida el voltaje de la batería.

Nota: Si la medición es de 12,4 V o superior, la batería está cargada.
Si la medición es de 12,3 V o menos, cargue la batería a un ritmo de 3 a 4 amperios durante 4 a 8 horas.
Advertencia

La carga de la batería produce gases que pueden explotar, lo que podría producir lesiones graves o la muerte.
- Mantenga alejados de la batería las chispas y llamas.
- No fume nunca cerca de la batería.
Cuando la batería esté cargada, desconecte el cargador de la toma de electricidad, luego de los bornes de la batería.

G402557

Conecte el cable positivo (rojo) al borne positivo (+) de la batería y sujételos con un perno de cabeza cuadrada y una tuerca.

Nota: Asegúrese de que el terminal positivo (+) está totalmente asentado en el borne, y que el cable está colocado junto a la batería.

Importante

El cable no debe entrar en contacto con la tapa de la batería.
Conecte el cable negativo (negro) al borne negativo (–) de la batería y sujételos con un perno de cabeza cuadrada y una tuerca.
Advertencia

Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas pueden hacer explotar los gases de la batería, lo que podría causar lesiones graves o la muerte.
- Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).
- Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).
Importante

Si retira alguna vez la batería, asegúrese de que los pernos de la abrazadera de la batería están instalados con las cabezas abajo y las tuercas arriba. Si los pernos de la abrazadera se invierten, pueden interferir con los tubos hidráulicos al cambiar las unidades de corte.
Aplique una capa de grasa Grafo 112X (pieza Toro n.º 505-47) o de grasa ligera a ambas conexiones de la batería para evitar la corrosión.
Deslice la cubierta de goma sobre el terminal positivo para evitar posibles cortocircuitos eléctricos.
Coloque la tapa de la batería.

Piezas necesarias

1	Indicador de ángulo (portátil)

Aparque la máquina en una superficie plana.

G402558

Compruebe que la máquina esté nivelada colocando el indicador de ángulo portátil sobre el travesaño del bastidor .
Si la lectura del indicador de ángulo portátil no es 0°, lleve la máquina a un lugar donde la lectura sea 0°.

G402560

Compruebe el indicador de pendiente montado sobre el tubo de la dirección de la máquina.

Nota: La lectura del indicador de pendiente debe ser 0° vista desde la posición del operador.
Si el indicador de pendiente no marca 0°, afloje los herrajes que fijan el indicador de ángulo al soporte, ajuste el indicador hasta que marque 0° y apriete los herrajes.

Piezas necesarias

1	Conjunto de la barra antivuelco
4	Perno con arandela prensada
4	Contratuerca
1	Abrazadera

Advertencia

Si se utiliza una máquina con una barra antivuelco modificada o dañada, puede que no le proteja de forma adecuada en un vuelco, lo que podría provocar lesiones graves o la muerte.

No instale una barra antivuelco dañada o modificada en la máquina.
Sustituya la barra antivuelco si está dañada; no la repare ni la modifique.

G402561

Baje la barra antivuelco sobre los soportes de montaje de la unidad de tracción , alineando los taladros de montaje. Asegúrese de que el tubo de ventilación está en el lado izquierdo de la máquina.
Fije cada lado de la barra antivuelco a los soportes de montaje con 2 pernos con arandela prensada y 2 contratuercas. Apriete los herrajes a 81 N∙m.
Sujete la manguera de ventilación del tubo de combustible en el tubo de ventilación con la abrazadera .

Precaución

Si se arranca el motor con la manguera de ventilación del tubo de combustible desconectada del tubo de ventilación, saldrá combustible de la manguera, lo que aumenta el riesgo de incendio o explosión. Un incendio o una explosión producida por el combustible podría causar lesiones graves o la muerte.

Conecte la manguera de ventilación del tubo de combustible en el tubo de ventilación antes de arrancar el motor.

Piezas necesarias

1	Kit de brazo de elevación (kit opcional, se solicita por separado)

Preparación para instalar los brazos de elevación

G402564

Inserte una barra de giro en cada brazo de elevación y alinee los taladros de montaje.
Sujete las barras de giro a los brazos de elevación con 2 pernos (5/16" x ⅞").
Apriete los pernos a entre 37 y 45 N∙m.

G402566

En la parte delantera de la máquina, retire los 2 pernos con arandela prensada (½" x 2") que fijan el tirante del eje pivotante a los ejes pivotantes del brazo de elevación y retire el tirante.

Nota: Conserve el tirante del eje pivotante y los pernos con arandela prensada.

Montaje de los brazos de elevación en la máquina

G402567

Monte los brazos de elevación en los ejes pivotantes de los brazos de elevación , tal y como se muestra.
Monte el tirante del eje pivotante que se retiró anteriormente en los ejes pivotantes de los brazos de elevación con los 2 pernos con arandela prensada (½" x 2") .
Apriete los pernos con arandela prensada (½" x 2) a 95 N∙m.

Montaje del cilindro de elevación en el brazo de elevación izquierdo

G402568

Monte el cilindro de elevación en el brazo de elevación izquierdo, tal y como se muestra.

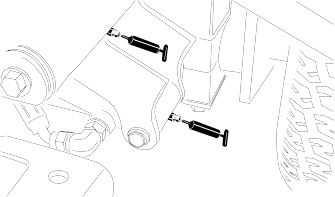

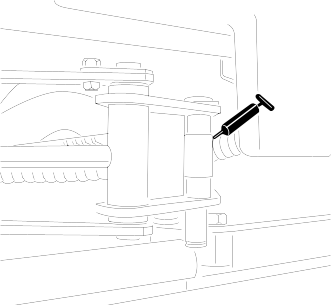

Aplique grasa de litio n.º 2 a los engrasadores del brazo de elevación y el cilindro hidráulico.

Montaje del cilindro de elevación en el brazo de elevación derecho

G402572

Coloque un recipiente debajo de los acoplamientos hidráulicos del cilindro de elevación.

G402570

En el cilindro de elevación, afloje el acoplamiento giratorio recto de la manguera de retorno y el acoplamiento giratorio de 90° de la manguera de elevación .
Coloque un trapo alrededor de los acoplamientos de las mangueras.

G402573

Mueva lentamente la varilla del cilindro de elevación hasta que quede alineada con los taladros en las bridas del brazo de elevación derecho .

Importante

Parte del fluido hidráulico sale por los acoplamientos de la manguera al mover la varilla del cilindro de elevación.
Monte la varilla en las bridas con el pasador de montaje , 2 espaciadores y 2 anillas a presión .

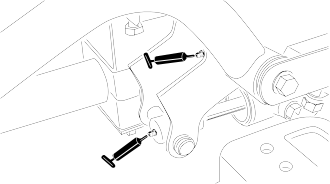

Aplique grasa de litio n.º 2 a los engrasadores del brazo de elevación y el cilindro hidráulico.

G402574

Apriete los acoplamientos giratorios de las mangueras de retorno y elevación a entre 37 y 45 N·m.
Limpie el fluido hidráulico de la máquina.

Piezas necesarias

3	Unidad de corte (pieza opcional, se solicita por separado)

Preparación de las unidades de corte

Retire las unidades de corte de sus embalajes.
Ajuste las unidades de corte según lo indicado en el Manual del operador de las unidades de corte.

Montaje de los bastidores de tiro de las unidades de corte delanteras

Unidad de corte con tirantes

Nota: Los bastidores de tiro delanteros son parte del kit de brazo de elevación opcional.

G402575

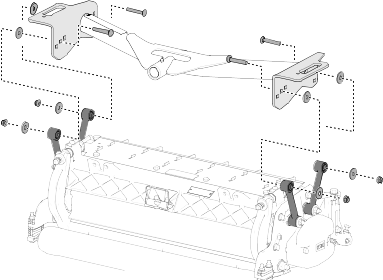

Alinee los taladros de las placas del bastidor de tiro delantero con los taladros de las placas de montaje de la unidad de corte.

Nota: Si comienza el montaje en la parte trasera de la unidad de corte, utilice el taladro del medio de la placa.
Monte la unidad de corte en el bastidor de tiro trasero, tal y como se muestra.
Apriete las contratuercas con arandela prensada a entre 37 y 45 N·m.
Repita este procedimiento en la otra unidad de corte delantera y en el otro bastidor de tiro.

Montaje de la unidad de corte y del bastidor de tiro trasero

Unidad de corte con tirantes

Nota: El bastidor de tiro trasero es parte del kit de brazo de elevación opcional.

G402576

Alinee el taladro de las placas del bastidor de tiro trasero con el taladro de las placas de montaje de la unidad de corte.

Nota: Si comienza el montaje en la parte trasera de la unidad de corte, utilice el taladro del medio de la placa.
Monte la unidad de corte en el bastidor de tiro trasero, tal y como se muestra.
Apriete las contratuercas con arandela prensada a entre 37 y 45 N·m.

Montaje de los bastidores de tiro de las unidades de corte delanteras

Unidad de corte con placas de montaje

Nota: Los bastidores de tiro delanteros son parte del kit de brazo de elevación opcional.

G402577

Alinee los taladros de las placas del bastidor de tiro delantero con los taladros de las placas de montaje de la unidad de corte.

Nota: Si comienza el montaje en la parte trasera de la unidad de corte, utilice los taladros del medio de cada placa.
Monte la unidad de corte en el bastidor de tiro, tal y como se muestra.
Apriete las contratuercas con arandela prensada a entre 37 y 45 N·m.
Repita este procedimiento en la otra unidad de corte delantera y en el otro bastidor de tiro.

Montaje de la unidad de corte y del bastidor de tiro trasero

Unidad de corte con placas de montaje

Nota: El bastidor de tiro trasero es parte del kit de brazo de elevación opcional.

G402578

Alinee los taladros de las placas del bastidor de tiro trasero con los taladros de las placas de montaje de la unidad de corte.

Nota: Si comienza el montaje en la parte trasera de la unidad de corte, utilice los taladros del medio de cada placa.
Monte la unidad de corte en el bastidor de tiro, tal y como se muestra.
Apriete las contratuercas con arandela prensada a entre 37 y 45 N·m.

G402579

Deslice una arandela de empuje sobre cada varilla de pivote del brazo de elevación.
Deslice el bastidor de tiro de la unidad de corte sobre la barra de giro y fíjelo con un pasador de seguridad .

Nota: En las unidades de corte traseras, coloque la arandela de empuje entre la parte trasera del bastidor de tiro y el pasador de seguridad.

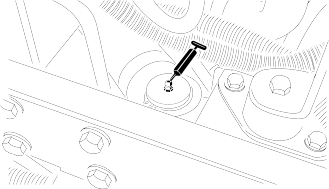

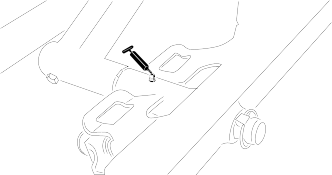

Engrase todos los puntos de giro de los brazos de elevación y los bastidores.

Importante

Asegúrese de que las mangueras no están dobladas, de que no tienen curvas muy cerradas y de que las mangueras de la unidad de corte trasera están colocadas tal y como se muestra. Eleve las unidades de corte y desplácelas a la izquierda (Modelo 03171). Las mangueras de la unidad de corte trasera no deben entrar en contacto con el soporte del cable de tracción. Recoloque los acoplamientos y las mangueras si fuera necesario.

G402580

G530097

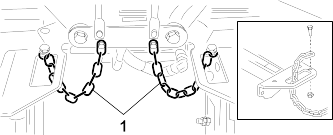

Pase una cadena de volteo por la ranura situada en el extremo de cada bastidor de tiro. Sujete la cadena de volteo a la parte superior del bastidor de tiro con un perno y una contratuerca.

G402582

Coloque las unidades de corte delante de las barras de giro de los brazos de elevación.
Retire el contrapeso , la junta tórica y los 2 pernos de montaje del extremo de la unidad de corte derecha.
Retire el tapón del alojamiento del cojinete e instale el contrapeso y la junta tórica.
Repita los pasos 2 y 3 en las otras unidades de corte.

G402583

Inserte la junta tórica en la brida del motor de la transmisión .
Monte el motor en el extremo de tracción de la unidad de corte y fíjelo con 2 pernos.

Comprobación de la distancia del brazo de elevación y la unidad de corte trasera

G402584

Arranque el motor, eleve las unidades de corte, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
En las unidades de corte delanteras, mida la distancia entre el brazo de elevación izquierdo y el soporte de la chapa del suelo , y la del brazo de elevación derecho y el soporte de la chapa del suelo.

Nota: El espacio correcto es de 5 a 8 mm . Si la distancia no se encuentra en este intervalo, ajuste el cilindro de elevación de la unidad de corte.

Importante

La falta de distancia en el soporte de la placa delantera podría dañar los brazos de elevación.

G402585

En la unidad de corte trasera, mida la distancia entre la correa de desgaste en la parte superior de la barra de desgaste de la unidad de corte trasera y el tope de amortiguación .

Nota: La distancia correcta es de 0,51 a 2,54 mm . Si la distancia no se encuentra en este intervalo, ajuste el cilindro de elevación de la unidad de corte.

Importante

La falta de distancia en la barra de desgaste trasera podría dañar la unidad de corte.
Arranque el motor, baje las carcasas izquierda y derecha, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.

Ajuste de la distancia del brazo de elevación

G402586

A cada lado de la máquina, afloje las tuercas autoblocantes y haga retroceder los pernos del tope del brazo de elevación .

G402587

Afloje la tuerca autoblocante en la varilla del cilindro de elevación .
Retire el pasador del extremo de la varilla y gire la tuerca autoblocante de la horquilla.
Instale el pasador y compruebe la holgura.
Repita los pasos 1 a 4 si es necesario.
Arranque el motor, eleve las unidades de corte, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
Mida la distancia entre los brazos de elevación izquierdo y derecho y los soportes de la chapa del suelo.

Nota: La distancia correcta es de 0,51 a 2,54 mm.
Repita los pasos 6 y 7 cuanto sea necesario.
Apriete la tuerca autoblocante de la horquilla.
Repita los pasos 1 a 9 en el otro lado de la máquina.

Ajuste de los pernos de tope del brazo de elevación

Importante

La falta de distancia en los pernos de tope podría dañar los brazos de elevación.

Nota: Si el brazo de elevación trasero baila durante el transporte, reduzca la holgura.

G402588

Arranque el motor, eleve las unidades de corte, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
Ajuste las tuercas autoblocantes y el perno de tope hasta que mida de 0,13 a 1,02 mm entre el perno de tope y la placa del brazo de elevación .
Repita el Paso 2 en el otro brazo de elevación.
Arranque el motor, baje las carcasas izquierda y derecha, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.

Ajuste de la distancia de la unidad de corte trasera

Afloje la tuerca autoblocante en la varilla del cilindro de elevación .

G402589

Sujete la varilla del cilindro cerca de la tuerca autoblocante con un alicate y un trapo, y gire la varilla.

Nota: Al acortar la varilla se reduce la distancia de la correa de desgaste y el tope de amortiguación.
Arranque el motor, eleve las unidades de corte, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
Mida la distancia entre la correa de desgaste en la parte superior de la barra de desgaste de la unidad de corte trasera y el tope de amortiguación.

Nota: La distancia correcta es de 0,51 a 2,54 mm.
Repita los pasos 1 a 4 cuanto sea necesario.
Arranque el motor, baje las carcasas izquierda y derecha, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
Apriete la contratuerca.

Aparque la máquina en una superficie nivelada, baje las unidades de corte y accione el freno de estacionamiento.
Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.
Compruebe la presión de aire de los neumáticos y ajústela, si fuera necesario.

Nota: Los neumáticos se sobreinflan para el transporte.
Compruebe el nivel de fluido hidráulico.

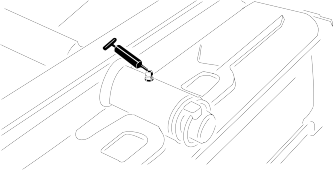

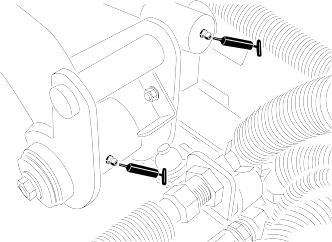

Engrasado de la máquina.

Nota: Si la máquina no es engrasada correctamente habrá fallos prematuros de piezas críticas.

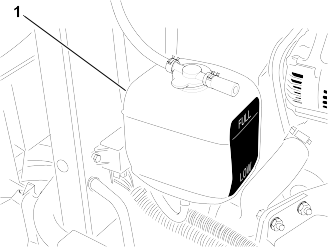

Abra el capó y compruebe el nivel de refrigerante.
Compruebe el nivel de aceite del motor y cierre y enganche el capó.

Nota: El motor se suministra con aceite en el cárter; no obstante, compruebe el nivel de aceite antes y después de arrancar el motor por primera vez.

Máquinas CE

Piezas necesarias

1	Soporte de la cerradura del capó
2	Remache
1	Arandela
1	Tornillo (¼" x 2")
1	Contratuerca (¼")

Desenganche el cierre del capó del cerradero del capó.

G402590

Retire los 2 remaches y el soporte de la cerradura del capó.

G402591

Mientras alinee los taladros de montaje, coloque el el cierre de seguridad para CE y el soporte del cierre sobre el capó.

Nota: El soporte del cierre debe estar en contacto directo con el capó.

No retire el conjunto de perno y tuerca del brazo del soporte del cierre.
Alinee las arandelas con los taladros en el interior del capó.
Remache los soportes y las arandelas al capó.

G402592

Enganche el cierre en el soporte del cierre del capó

G402593

Enrosque el perno en el otro brazo del soporte del cierre del capó para bloquear el cierre en su posición.

Nota: Apriete la tuerca y el perno hasta que el perno deje de moverse hacia delante y hacia atrás en el soporte del cierre del capó.

Máquinas CE

Piezas necesarias

1	Protector del tubo de escape
4	Tornillo autorroscante

G402594

Coloque y fije el protector del tubo de escape al bastidor con 4 tornillos autorroscantes.

Máquinas CE

Piezas necesarias

1	Pegatina del año de producción
1	Pegatina CE
1	Pegatina de peligro de inclinación

Colocación de la pegatina del año de producción y de la pegatina CE

G411007

Limpie con alcohol el bastidor izquierdo junto a la placa de modelo/número de serie y deje que se seque el bastidor.
Retire el reverso de la pegatina del año de producción y péguela en el bastidor, junto a la placa del número de serie.

G402596

Limpie con alcohol el bastidor izquierdo junto al cierre del capó y deje que se seque el bastidor .
Retire el reverso y coloque la pegatina CE en el bastidor.

Colocación de la pegatina de peligro de inclinación CE

G402597

Limpie con alcohol la pegatina de inclinación en el indicador de pendiente y deje que la pegatina se seque.
Retire el reverso y coloque la pegatina de peligro de inclinación CE tal y como se muestra.

Piezas necesarias

1	Kit de rodillo basculante (opcional)

Al cortar con alturas de corte superiores, instale el Kit de rodillo basculante.

Eleve las unidades de corte.

G402598

Localice el soporte del bastidor encima de la unidad de corte central.
Presione hacia abajo sobre el rodillo delantero de la unidad de corte central y alinee los taladros del soporte basculante con los taladros del soporte del bastidor para obtener el mismo contacto del rodillo al instalarse el soporte basculante.
Baje las unidades de corte y monte el soporte basculante en el bastidor con los herrajes suministrados con el kit.

Descripción general del producto

G403727

Cap
Asiento del operador
Brazo de control
Volante
Palanca de ajuste del asiento
Unidades de corte delanteras
Unidad de corte trasera

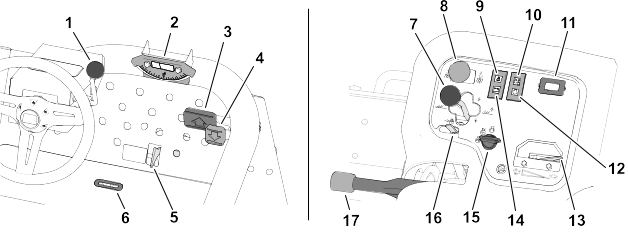

Controles

G450123

Palanca de inclinación del volante
Indicador de pendientes
Pedal de tracción hacia adelante
Pedal de tracción hacia atrás
Mando segar/transportar
Ranura indicadora
Palanca de desplazamiento de las unidades de corte
Interruptor de la transmisión de la unidad de corte
Indicador de presión del aceite
Indicador de la temperatura del refrigerante del motor
Horímetro
Indicador de las bujías
Acelerador
Indicador del alternador
Interruptor de encendido
Bloqueo de la palanca de elevación
Freno de estacionamiento

Interruptor de encendido

G444247

Desconectado
Marcha/precalentamiento del motor

Nota: Cuando la llave está en la posición de Marcha/Precalentamiento, la bujía se enciende y el indicador se ilumina durante aproximadamente 7 segundos.
Arranque

Pedales de tracción

G450112

Desplazamiento hacia delante: pise el pedal de tracción hacia delante.
Desplazamiento hacia atrás (o para ayudar a detenerse al desplazarse hacia delante): pise el pedal de tracción hacia atrás.

Deje que los pedales se desplacen, o desplácelos a la posición de punto muerto para detener la máquina.

Mando segar/transportar

G444501

Transporte: mueva la palanca a esta posición al transportar la máquina.

Nota: Las unidades de corte no se bajan cuando la palanca de está en la posición de Transporte.
Segar: mueva la palanca a esta posición para poner en funcionamiento las unidades de corte.

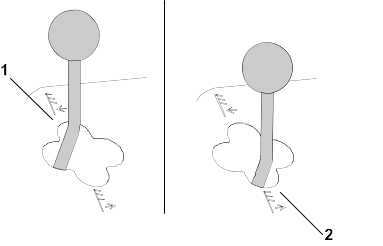

Palanca de desplazamiento de las unidades de corte

Elevar/bajar

G465011

Bajar

Nota: Las unidades de corte no bajan a menos que el motor esté en marcha. No necesita sostener la palanca en la posición hacia delante mientras las unidades de corte están bajadas.
Elevar

Nota: Los molinetes no funcionan mientras las unidades de corte esté elevadas.

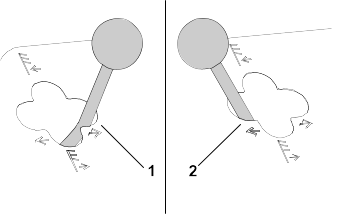

Desplazamiento a un lado

Modelo 03171

G465022

Desplazamiento a la derecha
Desplazamiento a la izquierda

Nota: Desplace hacia un lado las unidades de corte únicamente si están elevadas o si están en el suelo y la máquina está en movimiento.

Peligro

Si se desplazan las unidades de corte ‘cuesta abajo’ se reduce la estabilidad. Esto podría causar un vuelco, que podría dar lugar a lesiones personales o la muerte.

Ponga las unidades de corte ‘cuesta arriba’ mientras esté de través en una pendiente.

Indicador de pendiente

El indicador de pendiente indica el ángulo lateral de la máquina en una pendiente, en grados.

Ranura indicadora

La ranura de la plataforma del operador permite ver si las unidades de corte están en posición central.

Interruptor de la transmisión de la unidad de corte

G453441

Desengranar
Engranar

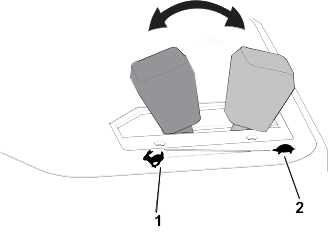

Acelerador

G465025

Aumentar la velocidad del motor
Reducir la velocidad del motor

Bloqueo de la palanca de elevación

G465028

Desbloquear
Bloqueo (impide que las unidades de corte se caigan)

Freno de estacionamiento

Cada vez que se apaga el motor, ponga el freno de estacionamiento para evitar que la máquina se desplace accidentalmente.

G465039

Engranado
Desengranado

Nota: El motor se apaga si se pisa el pedal de tracción con el freno de estacionamiento puesto.

Indicador de advertencia de la presión del aceite

El indicador de presión del aceite se enciende si la presión de aceite del motor desciende por debajo de un nivel seguro.

Indicador de advertencia de la temperatura del refrigerante de motor

El indicador de advertencia de temperatura se enciende si la temperatura del refrigerante del motor es alta. A esta temperatura, las unidades de corte se apagan. Si la temperatura del refrigerante aumenta otros 5,5 °C, el motor se apaga para evitar daños mayores.

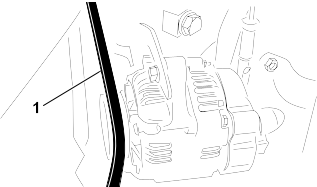

Indicador del alternador

La luz del alternador se apaga cuando el motor está en marcha. Si la luz del alternador se ilumina cuando el motor está en marcha, compruebe el sistema de carga y repárelo si es necesario.

Indicador de las bujías

El indicador de las bujías se ilumina cuando las bujías están encendidas.

Contador de horas

El contador de horas muestra el número total de horas de operación de la máquina. El contador de horas empieza a funcionar cuando el interruptor de encendido se mueve a Conectado.

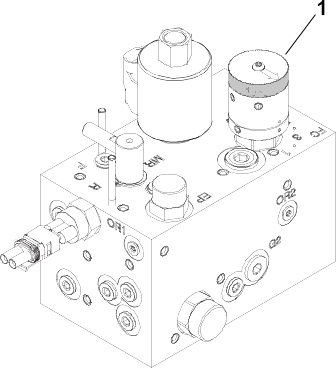

Colector de la segadora

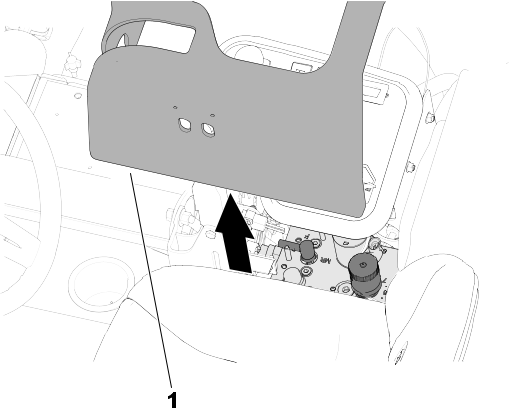

El colector de la segadora está situado bajo la cubierta de la consola de control.

G465040

Control de autoafilado
Mando de velocidad del molinete

Mando de velocidad de los molinetes

Utilice el mando de velocidad de los molinetes del colector de la segadora para ajustar la frecuencia de corte (velocidad de los molinetes) de las unidades de corte.

Gire el mando de velocidad de los molinetes en sentido antihorario para aumentar la velocidad de los molinetes y en sentido horario para reducir la velocidad de los molinetes.

Consulte Frecuencia de corte (velocidad de los molinetes) y Ajuste de la velocidad de los molinetes para obtener información sobre cómo ajustar el control de la velocidad de los molinetes.

Control de autoafilado

La palanca de autoafilado controla la dirección en que giran las unidades de corte al segar o al realizar el autoafilado de los molinetes y las contracuchillas.

Gire la palanca de autoafilado a la posición F al segar y gírela a la posición R al realizar el autoafilado de las unidades de corte.

Nota: No cambie la posición del palanca de autoafilado cuando los molinetes estén girando.

Indicador de combustible

G465051

Palanca de inclinación del volante

Desbloquee la palanca de inclinación del volante, incline el volante a la posición deseada y bloquee la palanca para fijar la posición.

G444513

Desbloquear
Bloquear

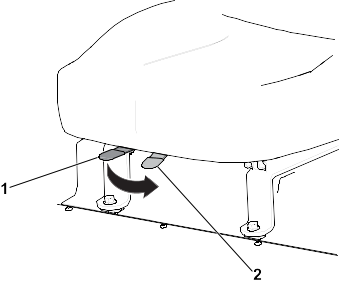

Palanca de ajuste del asiento

Mueva la palanca a la posición de desbloqueo, ajuste el asiento a la posición que desee y bloquee la palanca para fijar la posición del asiento.

G465052

Bloquear
Desbloquear

Especificaciones

Nota: Las especificaciones y diseños están sujetos a modificación sin previo aviso.

Anchura de transporte	Anchura de corte de 203 cm o 183 cm; Anchura de corte de 234 cm o 216 cm
Anchura de corte	183 cm o 216 cm
Longitud	248 cm
Altura	193 cm con ROPS
Peso neto*	844 kg
Capacidad del depósito de combustible	28 litros
Velocidad de transporte	0 a 14 km/h
Velocidad de siega	0 a 10 km/h
Velocidad en marcha atrás	0 a 6 km/h
*Con unidades de corte y fluidos

Aperos/accesorios

Está disponible una selección de aperos y accesorios homologados por Toro que pueden utilizarse con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro.

Operación

Antes del uso

Mantenimiento diario

Cada día, antes de arrancar la máquina, siga los procedimientos marcados como "Cada uso/A diario" en el Calendario de mantenimiento.

Combustible

Especificaciones de combustible

Importante

No utilice nunca queroseno o gasolina en lugar de combustible diésel.

Diésel de petróleo

Tipo	Utilice combustible diésel tipo verano (Nº2-D) a temperaturas superiores a -7 ºC y combustible diésel tipo invierno (Nº1-D o mezcla de Nº1-D/2-D) a temperaturas inferiores. El uso de combustible tipo invierno a bajas temperaturas proporciona un punto de inflamación menor y características de flujo en frío que facilitan el arranque y reducen la obturación del filtro del combustible. El uso de combustible tipo verano con temperaturas por encima de los -7 ºC contribuirá a que la vida útil de la bomba para el combustible sea mayor y a incrementar la potencia en comparación con el combustible tipo invierno.
Contenido de azufre	Bajo (<500 ppm) o ultrabajo (<15 ppm)
Número mínimo de cetanos	40
Almacenamiento	Adquiera únicamente la cantidad suficiente de diésel o biodiésel limpio y nuevo que vaya a consumir en 180 días. No utilice combustible que haya estado almacenado más de 180 días.
Aceite y aditivos	No añadir al combustible

Biodiésel

Tipo	Esta máquina puede emplear también un combustible mezclado de biodiésel de hasta B20 (20 % biodiésel, 80 % diésel de petróleo). La parte de diésel deberá tener un contenido bajo o ultrabajo en azufre. Utilice B5 (contenido de biodiésel del 5 %) o mezclas menores cuando haga frío
Número mínimo de cetanos	40
Precauciones con el biodiésel	Las superficies pintadas podrían sufrir daños por las mezclas de biodiésel. Vigile los retenes, las mangueras y las juntas que estén en contacto con el combustible porque pueden degradarse con el tiempo. Es previsible la obturación del filtro del combustible durante un tiempo tras pasarse a las mezclas de biodiésel. Para obtener más información sobre el biodiésel, póngase en contacto con su distribuidor Toro autorizado.
Almacenamiento	Adquiera únicamente la cantidad suficiente de diésel o biodiésel limpio y nuevo que vaya a consumir en 180 días. No utilice combustible que haya estado almacenado más de 180 días.
Aceite y aditivos	No añadir al combustible

El biodiésel debe cumplir las siguientes normas:	Norma	Ubicación
	ASTM D6751	EE. UU.
	EN 14214	Unión Europea
El combustible mezclado debe cumplir las siguientes normas:	ASTM D975	EE. UU.
El combustible mezclado debe cumplir las siguientes normas:	EN 590	Unión Europea

Añadido de combustible

G411004

Aparque la máquina en una superficie nivelada, baje las unidades de corte, ponga el freno de estacionamiento, apague el motor y retire la llave.
Limpie la zona alrededor del tapón del depósito de combustible .
Retire el tapón del depósito de combustible.
Llene el depósito con combustible hasta el cuello de llenado.
Coloque el tapón y limpie el combustible que se haya derramado.

Comprobación de los interruptores de seguridad

Precaución

Si los interruptores de seguridad se desconectan o están dañados, la máquina podría ponerse en marcha inesperadamente, con lo que se pueden sufrir lesiones leves a moderadas.

No manipule los interruptores de seguridad.
Compruebe la operación de los interruptores de seguridad cada día, y sustituya cualquier interruptor dañado antes de operar la máquina.

Importante

Si la máquina no supera cualquiera de las comprobaciones de los interruptores de seguridad, póngase en contacto con su distribuidor autorizado Toro.

Preparación de la máquina

Conduzca la máquina lentamente a una zona abierta.
Baje las unidades de corte, apague el motor y ponga el freno de estacionamiento.

Comprobación del enclavamiento de arranque del pedal de tracción

Siéntese en el asiento del operador y accione el freno de estacionamiento.
Desactive el interruptor de la transmisión de la unidad de corte.
Pise el pedal de tracción y gire la llave a la posición de Arranque.

Nota: El motor de arranque no debe hacer girar el motor con el pedal de tracción pisado.

Comprobación del enclavamiento de arranque del interruptor de la transmisión de la unidad de corte

Siéntese en el asiento del operador y accione el freno de estacionamiento.
Active el interruptor de la transmisión de la unidad de corte.
Asegúrese de retirar el pie del pedal de tracción y gire la llave a la posición de Arranque.

Nota: El motor de arranque no debe hacer girar el motor con el interruptor de la transmisión de la unidad de corte en la posición Engranada.

Comprobación del enclavamiento de marcha del asiento y del freno de estacionamiento

Siéntese en el asiento del operador y accione el freno de estacionamiento.
Desactive el interruptor de la transmisión de la unidad de corte.
Asegúrese de retirar el pie del pedal de tracción y arranque el motor.
Quite el freno de estacionamiento.
Levántese del asiento del operador.

Nota: El motor debe apagarse si está fuera del asiento del operador y el freno de estacionamiento está quitado.

Comprobación del enclavamiento de marcha del freno de estacionamiento y el pedal de tracción

Siéntese en el asiento del operador y accione el freno de estacionamiento.
Desactive el interruptor de la transmisión de la unidad de corte.
Retire el pie del pedal de tracción y arranque el motor.
Pise el pedal de tracción.

Nota: El motor debe apagarse si el freno de estacionamiento está accionado y se está pisando el pedal de tracción.

Comprobación del enclavamiento de marcha del asiento y del pedal de tracción

Siéntese en el asiento del operador y accione el freno de estacionamiento.
Desactive el interruptor de la transmisión de la unidad de corte.
Retire el pie del pedal de tracción y arranque el motor.
Quite el freno de estacionamiento.
Levántese del asiento del operador.
Pise el pedal de tracción.

Nota: El motor debe apagarse si está fuera del asiento del operador y se pisa el pedal de tracción.

Durante el uso

Arranque del motor

Importante

Debe purgar el sistema de combustible antes de arrancar el motor si va a arrancar el motor por primera vez, si el motor se ha apagado por falta de combustible o si ha realizado algún tipo de mantenimiento sobre el sistema de combustible; consulte Purga del sistema de combustible.

Asegúrese de que el freno de estacionamiento esté accionado y de que el interruptor de transmisión de las unidades de corte esté en la posición de Desengranado.
Retire el pie del pedal de tracción y asegúrese de que el pedal está en posición de punto muerto.
Mueva el acelerador a la posición intermedia.
Introduzca la llave de contacto y gírela a la posición Conectado/precalentamiento hasta que se apague el indicador de la bujía (aproximadamente 7 segundos); a continuación, gire la llave a la posición Arranque para accionar el motor de arranque. Suelte la llave cuando el motor arranque.

Nota: La llave se desplaza automáticamente a la posición de Conectado/marcha.

Importante

Para evitar que se sobrecaliente el motor de arranque, no lo haga funcionar durante más de 15 segundos. Después de 10 segundos de arranque continuo, espere 60 segundos antes de utilizar el motor de arranque de nuevo.
Cuando se arranca el motor por primera vez, o después de realizar mantenimiento en el motor, haga funcionar la máquina en marcha adelante y marcha atrás durante uno o dos minutos. Accione también la palanca de elevación y el interruptor de transmisión de la unidad de corte para comprobar el funcionamiento correcto de todas las piezas.

Nota: Gire el volante a la izquierda y a la derecha para comprobar la respuesta de la dirección; a continuación, pare el motor y compruebe que no haya fugas de aceite, piezas sueltas u otros signos de desgaste o daño.

Precaución

La búsqueda de fugas de aceite, piezas sueltas u otros desperfectos podría causar lesiones leves o moderadas.

Apague el motor y espere a que se detengan todas las piezas en movimiento antes de buscar fugas de aceite, piezas sueltas u otros desperfectos.

Apagado del motor

Mueva el control del acelerador a la posición de Ralentí.
Accione el freno de estacionamiento.
Ponga el interruptor de la transmisión de las unidades de corte en la posición de Desengranado.
Baje las unidades de corte.
Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.

Cómo segar césped con la máquina

Conduzca la máquina hasta la zona de siega y colóquela fuera del área de corte para realizar el primer pase de corte.
Ponga el interruptor de la transmisión de la unidad de corte en la posición de Desengranada.
Mueva el acelerador a Rápido.
Baje las unidades de corte por completo con la palanca de desplazamiento de las unidades de corte.
Ponga el interruptor de la transmisión de la unidad de corte en la posición de Engranada.
Eleve las unidades de corte del suelo con la palanca de desplazamiento de las unidades de corte.
Cuando llegue al borde de la zona de siega para empezar a segar, baje las unidades de corte con la palanca de desplazamiento de las unidades de corte.

Nota: Practique para evitar que las unidades de corte bajen demasiado pronto o sieguen una zona no deseada.
Complete la pasada de siega.
Al llegar al borde opuesto de la calle (antes de llegar al borde del área de siega), tire hacia atrás de la palanca de desplazamiento de las unidades de corte durante el tiempo suficiente para elevar las unidades de corte y suelte la palanca.

Importante

No sujete hacia atrás la palanca de desplazamiento de las unidades de corte durante el giro.
Realice un giro en forma de lágrima para alinearse rápidamente para la siguiente pasada.

Desplazamiento hacia un lado de las unidades de corte

Modelo 03171

G402857

Utilice la palanca de desplazamiento de las unidades de corte para levantar las unidades de corte.
Mueva la palanca de desplazamiento de las unidades de corte hacia la izquierda o la derecha para mover las unidades de corte a la derecha o la izquierda.
Utilice la palanca de desplazamiento de las unidades de corte para bajar las unidades de corte al suelo.

Conducción de la máquina en el modo de transporte

G402852

Ponga el interruptor de la transmisión de las unidades de corte en la posición de Desengranado.
Eleve las unidades de corte a la posición de transporte.
Mueva el mando de siega/transporte a la izquierda, hasta la posición de Transporte .

Importante

Tenga cuidado al conducir entre objetos para no dañar accidentalmente la máquina ni las unidades de corte. Tenga un cuidado especial al utilizar la máquina en pendientes. Conduzca lentamente y evite giros cerrados en pendientes para evitar vuelcos.

Nota: No puede bajar las unidades de corte mientras utiliza la máquina en el modo de transporte.

Frecuencia de corte (velocidad de los molinetes)

Para obtener una calidad de corte alta y constante, y un aspecto uniforme después de la siega, es importante ajustar la velocidad del molinete según la altura de corte.

Importante

Si la velocidad del molinete es demasiado lenta, es posible que se observen marcas en el césped cortado. Si la velocidad del molinete es demasiado rápida, el corte no será limpio.

Tabla de selección de la velocidad de los molinetes

Altura de corte		Molinete de 8 cuchillas				Molinete de 11 cuchillas
Altura de corte		5 km/h (3 mph)	6 km/h (4 mph)	8 km/h (5 mph)	9,6 km/h (6 mph)	5 km/h (3 mph)	6 km/h (4 mph)	8 km/h (5 mph)	9,6 km/h (6 mph)
63,5 mm	2½"	3	3	4	4	–	–	–	–
60,3 mm	2⅜"	3	3	4	4	–	–	–	–
57,2 mm	2¼"	3	3	4	4	–	–	–	–
54,0 mm	2⅛"	3	3	4	4	–	–	–	–
50,8 mm	2"	3	3	4	4	–	–	–	–
47,6 mm	1⅞"	3	3	4	5	–	–	–	–
44,5 mm	1¾"	3	3	4	5	–	–	–	–
41,3 mm	1⅝"	3	3	4	5	–	–	–	–
38,1 mm	1½"	3	4	4	5	–	–	–	–
34,9 mm	1⅜"	3	4	4	5	–	–	–	–
31,8 mm	1¼"	3	4	5	6	–	–	–	–
28,8 mm	1⅛"	3	4	5	6	–	–	–	–
25,4 mm	1"	3	4	5	7	–	–	–	–
22,2 mm	⅞"	4	5	6	8	3	4	4	5
19,1 mm	¾"	4	5	7	9	3	4	5	6
15,9 mm	⅝"	5	7	9	9	4	5	6	7
12,7 mm	½"	6	9	–	–	4	6	8	9
9,5 mm	⅜"	8	–	–	–	6	8	9	–
6,4 mm	¼"	–	–	–	–	9	–	–	–
Nota: Cuanto más alto sea el número, mayor será la velocidad.

Ajuste de la velocidad de los molinetes

G411273

Compruebe el ajuste de altura de corte de las unidades de corte. Utilice la columna de la Tabla de selección de la velocidad de los molinetes correspondiente a molinetes de 8 u 11 cuchillas y encuentre la altura de corte más próxima a la altura de corte real. Busque en la tabla el número de la velocidad de molinete que corresponde a dicha altura de corte.
Retire la cubierta del brazo de control.

G411274

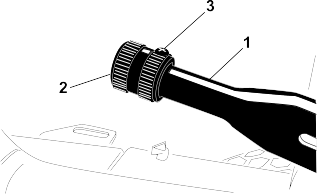

Gire el pomo de control de velocidad de los molinetes al número de velocidad de los molinetes determinado en el Paso 1.
Coloque la cubierta en el brazo de control.
Trabaje con la máquina durante varios días y, a continuación, examine el corte para asegurarse de que la calidad es satisfactoria. El pomo de velocidad de los molinetes puede ajustarse un número más arriba o más abajo del número de velocidad de los molinetes indicado en la tabla para compensar diferencias en la condición del césped, la longitud de la hierba cortada, y la preferencia personal.

Purga del sistema de combustible

G411275

Aparque la máquina en una superficie nivelada, baje las unidades de corte, ponga el freno de estacionamiento, apague el motor y retire la llave.
Asegúrese de que el depósito de combustible está al menos medio lleno.
Desenganche y levante el capó.

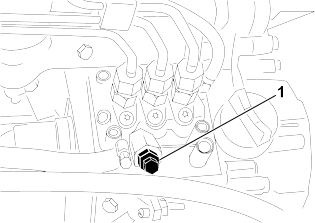

Abra el tornillo de purga de aire de la bomba de inyección de combustible.
Gire la llave de contacto a la posición de Conectado.

Nota: La bomba de combustible eléctrica se pone en marcha, forzando la salida de aire alrededor del tornillo de purga de aire.
Apriete el tornillo y gire la llave a la posición de Desconectado.

Nota: El motor debe arrancar después de realizar este procedimiento. Si el motor no arranca, puede que tenga que purgar el aire de los inyectores.

Consejos de uso

Técnicas de siega

Para empezar a cortar, engrane las unidades de corte, y acérquese lentamente a la zona de siega. Cuando las unidades de corte delanteras entren en la zona de siega, baje las unidades de corte.
Para lograr un corte en línea recta y un rayado profesional, deseable para algunas aplicaciones, busque un árbol u otro objeto distante y conduzca directamente hacia él.
En cuanto las unidades de corte delanteras lleguen al borde de la zona de siega, eleve las unidades de corte y gire en forma de lágrima para alinearse rápidamente para la siguiente pasada.
Para facilitar la siega alrededor de búnkers, lagunas u otros contornos, utilice el Sidewinder y mueva la palanca de control a la derecha o a la izquierda, según la situación. También puede cambiar las unidades de corte para variar la alineación de los neumáticos.
Las unidades de corte tienden a expulsar hierba hacia la parte delantera o trasera de la máquina. Descargue hacia delante los recortes de hierba al cortar cantidades de hierba más reducidas, ya que se logra un mejor aspecto después del corte. Para descargar los recortes hacia adelante, simplemente cierre el deflector trasero de las unidades de corte.

Precaución

Si se abre o se cierran los deflectores de las unidades de corte mientras el motor está en funcionamiento, podrían producirse lesiones leves o moderadas.

Pare el motor y espere a que se detengan todas las piezas en movimiento antes de abrir o cerrar los deflectores de las unidades de corte.

Al cortar cantidades de hierba mayores, coloque los deflectores justo por debajo de la horizontal. No abra los deflectores demasiado, o puede haber una acumulación excesiva de recortes en el bastidor, la rejilla del radiador y la zona del motor.
Las unidades de corte también están equipadas de contrapesos, en el extremo que no lleva el motor, para proporcionar un corte homogéneo. Usted puede añadir o quitar pesos si se observa un corte desigual del césped.

Después del uso

Después de segar

Lave la máquina y engrásela.

Remolcado de la máquina

En caso de emergencia, es posible remolcar la máquina una corta distancia; no obstante, Torono recomienda esto como procedimiento de serie.

Importante

No remolque la máquina a una velocidad mayor que 3–4 km/h porque puede dañarse el sistema de transmisión. Si es necesario trasladar la máquina una distancia considerable, transpórtela sobre un camión o un remolque.

Abra el capó.

G413470

Cerca del cierre del capó derecho, gire la palanca de la válvula de desvío en la bomba 90° (¼ de vuelta).
Cierre y enganche el capó.
Conecte el vehículo de remolque a la máquina en los puntos de amarre.
Siéntese en el asiento del operador y, si es necesario, utilice el freno de estacionamiento para controlar la máquina mientras se remolca.

Importante

No arranque el motor mientras la válvula de desvío esté abierta.
Antes de arrancar el motor, cierre la válvula de desvío girándola 90° (¼ de vuelta).

Ubicaciones de los puntos de amarre

G413471

Puntos de amarre

Transporte de la máquina

Siga los consejos indicados a continuación al transportar la máquina.
- Utilice rampas de ancho completo para cargar la máquina en un remolque o un camión.
- Amarre la máquina firmemente.

Mantenimiento

Nota: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

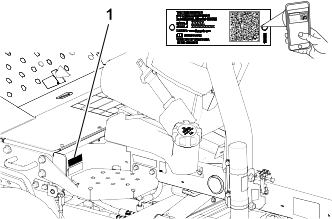

Nota: Descargue una copia gratuita del esquema eléctrico o hidráulico visitando www.Toro.com y busque su máquina en el enlace Manuales de la página de inicio.

Importante

Consulte en el Manual del operador del motor y de la unidad de corte los procedimientos adicionales de mantenimiento.

Plan de mantenimiento recomendado

Intervalo de mantenimiento	Procedimiento de mantenimiento	N.º de pieza	Cantidad	Descripción
Después de la primera hora	Apriete las tuercas de las ruedas a 61–88 N·m.	-	-	-
	Apriete las tuercas del buje del eje delantero izquierdo y derecho a entre 339 y 373 N∙m.	-	-	-
	Apriete las tuercas del buje del eje trasero a entre 339 y 373 N∙m.	-	-	-
Después de las 10 primeras horas	Apriete las tuercas de las ruedas a 61–88 N·m.	-	-	-
	Apriete las tuercas del buje del eje delantero izquierdo y derecho a entre 339 y 373 N∙m.	-	-	-
	Apriete las tuercas del buje del eje trasero a entre 339 y 373 N∙m.	-	-	-
	Compruebe el estado y la tensión de todas las correas.	130-1241	1	Correa del alternador/ventilador
	Compruebe el estado y la tensión de todas las correas.	95-8730	1	Correa de la transmisión hidrostática

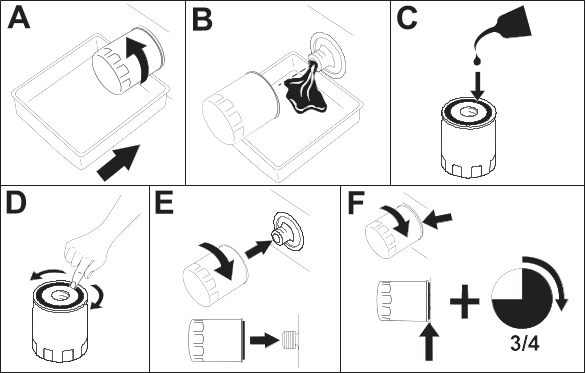

Después de las 50 primeras horas	Cambie el aceite de motor y el filtro de aceite del motor.	127-0511	1	Filtro de aceite del motor
		121-6395	1	Aceite de motor Premium 15W-40 (18,9 litros)
		121-6394	1	Aceite de motor Premium 15W-40 (208,1 litros)
Antes de cada uso o a diario	Inspeccione el cinturón o los cinturones de seguridad.	-	-	-
	Compruebe los interruptores de seguridad.	-	-	-
	Compruebe el nivel de aceite del motor.	121-6395	1	Aceite de motor Premium 15W-40 (18,9 litros)
	Compruebe el nivel de aceite del motor.	121-6394	1	Aceite de motor Premium 15W-40 (208,1 litros)
	Drene el separador de agua.	-	-	-
	Compruebe la presión de los neumáticos.	-	-	-
	Compruebe el nivel de refrigerante del motor.	-	-	-
	Limpie el sistema de refrigeración del motor.	-	-	-
	Compruebe los tubos y las mangueras hidráulicas.	-	-	-
	Compruebe el nivel de fluido hidráulico.	133-8086	1	Fluido hidráulico Toro PX Extended Life (18,9 litros)
	Compruebe el nivel de fluido hidráulico.	133-8087	1	Fluido hidráulico Toro PX Extended Life (208,1 litros)
	Comprobación del contacto molinete-contracuchilla.	-	-	-
Cada 25 horas	Compruebe el nivel de electrolito (si la máquina está almacenada, compruébelo cada 30 días).	-	-	-
Cada 50 horas	Lubrique todos los cojinetes y casquillos (lúbriquelos todos a diario en condiciones de mucho polvo y suciedad).	108-1190	1	Grasa premium multiuso (396 gramos)
Cada 100 horas	Compruebe el estado y la tensión de todas las correas.	130-1241	1	Correa del alternador/ventilador
Cada 100 horas	Compruebe el estado y la tensión de todas las correas.	95-8730	1	Correa de la transmisión hidrostática
Cada 150 horas	Cambie el aceite de motor y el filtro de aceite del motor.	127-0511	1	Filtro de aceite del motor
		121-6395	1	Aceite de motor Premium 15W-40 (18,9 litros)
		121-6394	1	Aceite de motor Premium 15W-40 (208,1 litros)
Cada 200 horas	Revise el limpiador de aire (con mayor frecuencia en condiciones de mucho polvo o suciedad).	108-3811	1	Filtro del limpiador de aire
	Apriete las tuercas de las ruedas a 61–88 N·m.	-	-	-
	Apriete las tuercas del buje del eje delantero izquierdo y derecho a entre 339 y 373 N∙m.	-	-	-
	Apriete las tuercas del buje del eje trasero a entre 339 y 373 N∙m.	-	-	-
	Revise el ajuste del freno de estacionamiento.	-	-	-
Cada 400 horas	Compruebe los tubos de combustible y las conexiones.	-	-	-
Cada 400 horas	Cambie el cartucho del filtro de combustible.	110-9049	1	Cartucho del filtro de combustible
Cada 500 horas	Engrase los cojinetes del eje trasero.	108-1190	1	Grasa premium multiuso (396 gramos)
Cada 800 horas	Cambie el fluido hidráulico (si no está usando el fluido hidráulico recomendado o si ha llenado alguna vez el depósito con fluido alternativo).	133-8086	1	Fluido hidráulico Toro PX Extended Life (18,9 litros)
		133-8087	1	Fluido hidráulico Toro PX Extended Life (208,1 litros)
	Cambie el filtro hidráulico (si no está usando el fluido hidráulico recomendado o si ha llenado alguna vez el depósito con fluido alternativo).	86-3010	1	Filtro hidráulico
Cada 1000 horas	Cambie el filtro hidráulico (si utiliza el fluido hidráulico recomendado).	86-3010	1	Filtro hidráulico
Cada 2000 horas	Cambie el fluido hidráulico (si utiliza el fluido hidráulico recomendado).	133-8086	1	Fluido hidráulico Toro PX Extended Life (18,9 litros)
Cada 2000 horas		133-8087	1	Fluido hidráulico Toro PX Extended Life (208,1 litros)
Cada 2 años	Drene y limpie el depósito de combustible.	-	-	-
Cada 2 años	Drene y cambie el fluido del sistema de refrigeración (lleve la máquina a un servicio técnico autorizado o a un distribuidor, o consulte el Manual de mantenimiento).	-	-	-

Lista de comprobación – mantenimiento diario

Elemento a comprobar	Para la semana de:
Elemento a comprobar	Lun.	Mar.	Miér.	Jue.	Vie.	Sáb.	Dom.
Compruebe el funcionamiento de los interruptores de seguridad.
Compruebe el funcionamiento de los frenos.
Compruebe el nivel de aceite del motor y del combustible.
Compruebe el nivel del fluido del sistema de refrigeración.
Drene el separador de agua/combustible.
Compruebe el filtro de aire, la tapa del filtro y la válvula de alivio
Compruebe que el radiador y la rejilla están libres de residuos.
Compruebe que no hay ruidos extraños en el motor.1
Compruebe que no haya ruidos extraños durante el funcionamiento.
Compruebe el nivel del fluido del sistema hidráulico.
Compruebe que las mangueras hidráulicas no están dañadas.
Compruebe que no hay fugas de fluidos.
Compruebe el nivel de combustible.
Compruebe la presión de los neumáticos.
Compruebe la operación de los instrumentos.
Compruebe el ajuste del contacto molinete-contracuchilla.
Compruebe el ajuste de altura de corte.
Lubrique todos los engrasadores.2
Retoque cualquier pintura dañada.
Lave la máquina.
Compruebe la bujía y las boquillas de los inyectores si es difícil arrancar el motor, si se genera un exceso de humo o si el funcionamiento es irregular. Inmediatamente después de cada lavado, aunque no corresponda a uno de los intervalos citados

Anotación para áreas problemáticas:

Inspección realizada por:
Elemento	Fecha	Información
1
2
3
4
5

Procedimientos previos al mantenimiento

Preparación para el mantenimiento

Aparque la máquina en una superficie nivelada, baje las unidades de corte y accione el freno de estacionamiento.
Apague el motor, retire la llave, espere a que se detengan todas las piezas en movimiento y deje que el motor se enfríe.

Elevación de la parte delantera de la máquina

Calce los neumáticos.

G414298

Eleve con un gato la parte delantera de la máquina bajo el tubo cuadrado del bastidor inferior lo más cerca posible de la placa lateral .
Apoye la máquina con soportes con capacidad nominal suficiente para el peso de la máquina bajo el tubo cuadrado o los motores de las ruedas.

Elevación de la parte trasera de la máquina (con un polipasto)

G414299

Calce los neumáticos.
Fije el polipasto al punto de amarre de la horquilla de la rueda trasera .
Eleve la máquina con cuidado.
Apoye la máquina con soportes con capacidad nominal suficiente para el peso de la máquina bajo el bastidor .

Elevación de la parte trasera de la máquina (con un gato)

G447817

Calce los neumáticos.
Eleve con un gato la parte trasera de la máquina bajo el motor de las ruedas traseras .
Apoye la máquina con soportes con capacidad nominal suficiente para el peso de la máquina bajo el bastidor .

Retirada de la tapa de la batería

G448592

Retire la tapa de la batería, tal y como se muestra.

Apertura del capó

G414711

Suelte los cierres a ambos lados del capó.

G414712

Gire el capó para abrirlo.

Lubricación

Engrasado de cojinetes y casquillos

La máquina tiene puntos de engrase que deben lubricarse con frecuencia. En condiciones de polvo y suciedad, podría entrar suciedad en los cojinetes y casquillos, provocando un desgaste acelerado. Lubrique los puntos de engrase inmediatamente después de cada lavado, aunque no corresponda a los intervalos citados.

Prepare la máquina para el mantenimiento.
Lubrique todos los puntos de engrase con grasa de litio n.º 2.

Ubicaciones de los puntos de engrase

Especificación de grasa: grasa de litio n.º 2

Pivote de la unidad de corte trasera	G450432
Pivote de la unidad de corte delantera	G450435
Extremos de los cilindros del Sidewinder (2 puntos; modelo 03171 solamente)	G450436
Pivote de dirección	G450437
Pivote y cilindro de elevación del brazo de elevación trasero (2 puntos)	G450438
Pivote y cilindro de elevación del brazo de elevación delantero izquierdo (2 puntos)	G450439
Pivote y cilindro de elevación del brazo de elevación delantero derecho (2 puntos)	G450440
Mecanismo de ajuste de punto muerto	G450441
Mando segar/transportar	G450442
Pivote tensor de la correa	G450443
Cilindro de dirección	G450444
Nota: Si lo desea, puede instalar otro punto de engrase adicional en el otro extremo del cilindro de dirección. Retire el neumático, instale el engrasador, engrase, retire el engrasador y coloque el tapón.	G450445

Comprobación de los cojinetes sellados

Los cojinetes no suelen fallar debido a defectos de materiales o mano de obra. La razón más común de los fallos es el paso de humedad y contaminación a través de las juntas protectoras y retenes. Los cojinetes engrasables necesitan un mantenimiento regular para purgar residuos dañinos de la zona de los cojinetes. Los cojinetes sellados dependen de un relleno inicial de grasa especial y una junta integrada robusta para alejar contaminantes y humedad de los elementos rodantes.

Los cojinetes sellados no requieren lubricación ni mantenimiento a corto plazo. De esta manera se minimiza el mantenimiento rutinario necesario, y se reduce la posibilidad de daños al césped debidos a contaminación con grasa. Estos paquetes de cojinetes sellados proporcionan buenas prestaciones y una vida útil larga en condiciones de uso normales, pero deben realizarse inspecciones periódicas de la condición de los cojinetes y la integridad de las juntas a fin de evitar averías. Inspeccione los cojinetes cada temporada, y sustitúyalos si están dañados o desgastados. Los cojinetes deben funcionar perfectamente sin características negativas tales como alto calor, ruido, holgura o señales de corrosión (óxido).

Debido a las condiciones de uso a las que están sometidos estos paquetes de cojinete/junta (es decir, arena, productos químicos usados en el tratamiento del césped, agua, impactos, etc.) se consideran como componentes sujetos a desgaste normal. Los cojinetes que sufren averías no atribuibles a defectos de materiales o de mano de obra no están cubiertos normalmente por la garantía.

Nota: La vida de los cojinetes puede verse afectada negativamente por procedimientos de lavado inadecuados. No lave la máquina mientras está aún caliente, y evite dirigir chorros de agua a alta presión o en grandes volúmenes a los cojinetes.

Mantenimiento del motor

Especificaciones del aceite del motor

Tipo de aceite

Utilice aceite de motor de alta calidad y bajo en cenizas cuya categoría de servicio API sea CH-4 o superior.

Utilice el siguiente grado de viscosidad de aceite de motor:

Aceite preferido: SAE 15W-40 [-17°C (por encima de los 0 °F)]
Aceite alternativo: SAE 10W-30 o 5W-30 (todas las temperaturas)

ToroSu distribuidor autorizado dispone de aceite para motores PremiumToro, de viscosidad 15W-40 o 10W-30.

Capacidad del cárter

Aproximadamente 3,8 litros con el filtro

Comprobación del nivel de aceite del motor

Nota: Compruebe el aceite cuando el motor esté frío. Si el motor está caliente, espere 10 minutos antes de comprobarlo.

Si el nivel de aceite se encuentra por debajo de la marca del límite inferior, añada aceite gradualmente hasta que el nivel llegue a la marca de límite superior en la varilla.

Importante

Mantenga el nivel del aceite del motor entre los límites superior e inferior de la varilla. Si el nivel de aceite del motor es excesivo o insuficiente, se pueden producir graves daños en el motor.

Prepare la máquina para el mantenimiento.

G453109

Abra el capó.
Compruebe el nivel de aceite del motor.
Cierre y enganche el capó.

Cambio del aceite de motor y del filtro

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.
Realice los siguientes pasos para cambiar el aceite del motor:
1. Retire el tapón de vaciado y deje que se drene todo el aceite existente del motor.
2. Instale el tapón de vaciado.
G414739
Sustitución del filtro de aceite del motor.

G414740

Nota: No apriete el filtro demasiado.
Añada aceite al cárter.

G453108
Cierre y enganche el capó.

Mantenimiento del limpiador de aire

Compruebe todo el sistema de admisión en busca de fugas, daños o abrazaderas sueltas. No utilice un filtro de aire dañado.
Realice el mantenimiento del filtro del limpiador de aire en el intervalo de mantenimiento recomendado, o antes si el rendimiento del motor se reduce debido a condiciones extremas de suciedad o polvo. El cambiar el filtro antes de que sea necesario sólo aumenta la posibilidad de que entre suciedad en el motor al retirar el filtro.

Importante

Asegúrese de que la tapa esté correctamente asentada, que haga un buen sello con la carcasa del limpiador de aire y que la válvula de salida de goma esté orientada hacia abajo, entre las posiciones de las 5 y las 7, visto desde el extremo.

G448875

Mantenimiento del sistema de combustible

La información sobre combustibles y sobre el mantenimiento del sistema de combustible de este Manual del operador es más detallada que la del Manual del propietario del motor, que contiene información de referencia general relacionada con el combustible y el mantenimiento del sistema de combustible.

Asegúrese de que comprende que el mantenimiento del sistema de combustible, el almacenamiento del combustible y la calidad del combustible requieren su atención para evitar tiempos de parada y complejas reparaciones del motor.

El sistema de combustible presenta márgenes de tolerancia extremadamente reducidos, debido a los requisitos de emisiones y de control. La calidad y la limpieza del diésel resultan más importantes para la longevidad del sistema actual de inyección de combustible "common rail" de alta presión (HPCR) que se utiliza en los motores diésel.

Importante

La presencia de agua o aire en el sistema de combustible producirá daños en el motor. No dé por sentado que el combustible nuevo está limpio. Asegúrese de que el combustible procede de un proveedor de calidad, almacene el combustible correctamente y utilice el suministro de combustible en un plazo de 180 días.

Importante

Si no sigue los procedimientos de sustitución del filtro de combustible, de mantenimiento del sistema del combustible y de almacenamiento del combustible, el sistema de combustible del motor podría fallar de forma prematura. Realice todas las tareas de mantenimiento del sistema de combustible a los intervalos especificados, o bien cuando el combustible esté contaminado o sea de calidad deficiente.

Almacenamiento del combustible

El almacenamiento adecuado del combustible es fundamental para el motor. Con frecuencia, se subestima el mantenimiento adecuado de los depósitos de almacenamiento del combustible y esto puede contaminar el combustible que se suministra a la máquina.

Adquiera únicamente el combustible suficiente que vaya a consumir en un plazo de 180 días. No utilice combustible que haya estado almacenado más de 180 días. Esto contribuye a eliminar el agua y otros contaminantes en el combustible.
Si no elimina el agua del depósito de almacenamiento o del depósito de combustible de la máquina, se puede puede generar óxido o contaminación en el depósito de combustible y en los componentes del sistema de combustible. Los lodos en los depósitos debidos a moho, bacterias u hongos restringen el flujo y atascan el filtro y los inyectores de combustible.
Inspeccione el depósito de almacenamiento de combustible y el depósito de combustible de la máquina de forma habitual para supervisar la calidad del combustible en el depósito.
Asegúrese de que el combustible procede de un proveedor de calidad.
Si encuentra agua o contaminantes en el depósito de almacenamiento o en el depósito de combustible de la máquina, trabaje con el proveedor de combustible para solucionar el problema y realice todas las tareas de mantenimiento del sistema de combustible.
No almacene el diésel en depósitos o botes fabricados con componentes galvanizados.

Mantenimiento del depósito de combustible

Prepare la máquina para el mantenimiento.
Drene y limpie el depósito si se contamina el sistema de combustible o si la máquina debe almacenarse durante un periodo de tiempo prolongado. Utilice combustible limpio para enjuagar el depósito.

Inspección de los tubos de combustible y conexiones

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.
Compruebe que los tubos de combustible y los acoplamientos no estén deteriorados o dañados, y que las conexiones no estén sueltas.

Nota: Repare o sustituya cualquier tubo de combustible o acoplamiento dañado o desgastado.
Cierre y enganche el capó.

Mantenimiento del separador de combustible/agua

Vaciado del separador de agua y combustible

Prepare la máquina para el mantenimiento.
Vacíe el separador de agua tal y como se muestra.

G452998
Arranque el motor, compruebe que no haya fugas y apague el motor.

Nota: Repare todas las fugas de combustible.

Sustitución del filtro del separador de combustible/agua

Sustituya el filtro tal y como se muestra.

G452996
Arranque el motor, compruebe que no haya fugas y apague el motor.

Nota: Repare todas las fugas de combustible.

Purga de aire de los inyectores

Nota: Utilice este procedimiento sólo si el sistema de combustible ha sido purgado de aire con los procedimientos normales y el motor no arranca.

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó, y deje que el motor se enfríe.

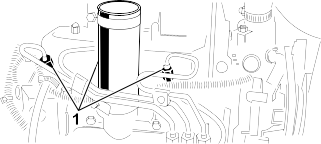

Afloje la tuerca del tubo de combustible a la boquilla del inyector de combustible n.º 1.
G415052
1. Inyectores de combustible
Mueva el acelerador a Rápido.
Gire la llave de contacto a la posición de Arranque y observe el flujo de combustible alrededor del conector. Gire la llave a la posición de Desconectado cuando haya un flujo continuo.

Importante

Para evitar que se sobrecaliente el motor de arranque, no lo haga funcionar más de 15 segundos. Después de 10 segundos de arranque continuo, espere 60 segundos antes de utilizar el motor de arranque de nuevo.
Apriete firmemente la tuerca del tubo.
Limpie cualquier combustible residual del motor.
Repita los pasos a en las boquillas de inyectores de combustible restantes.
Arranque el motor, compruebe que no haya fugas y apague el motor.

Nota: Repare todas las fugas de combustible.
Cierre y enganche el capó.

Mantenimiento del sistema eléctrico

Mantenimiento de la batería

Peligro

El electrolito de la batería contiene ácido sulfúrico, que es letal si se ingiere y causa quemaduras graves.

No beba electrolito y evite el contacto con la piel, los ojos y la ropa.
Lleve gafas de seguridad y guantes de goma.
Llene la batería en un lugar que tenga disponible agua limpia para enjuagar la piel.

Advertencia

Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas pueden hacer explotar los gases de la batería, lo que podría causar lesiones graves o la muerte.

Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).
Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

Prepare la máquina para el mantenimiento.
Retire la tapa de la batería.
Retire los tapones de llenado de la batería.
Mantenga el nivel de electrolito de la batería en las celdas de las baterías con agua destilada o desmineralizada.

Nota: No llene las celdas por encima de la parte inferior de la anilla que hay dentro de cada celda.
Instale los tapones de llenado con los orificios de ventilación hacia atrás (hacia el depósito de combustible).
Limpie la superficie superior de la batería lavándola periódicamente con una brocha mojada en una solución de amoniaco o bicarbonato. Enjuague la superficie con agua después de limpiarla.

Importante

No retire los tapones de llenado durante la limpieza.
Compruebe si presentan signos de corrosión las abrazaderas de los cables y los bornes de la batería. Si hay corrosión, haga lo siguiente:
1. Desconecte el cable negativo (–) de la batería.
2. Desconecte el cable positivo (+) de la batería.
3. Limpie por separado las abrazaderas y los bornes.
4. Conecte al cable positivo (+) de la batería.
5. Conecte el cable negativo (–) de la batería.
6. Cubra las abrazaderas y los terminales con protector de terminales de batería.
Compruebe que las abrazaderas de la batería estén apretadas en los bornes de la batería.
Coloque la tapa de la batería.

Nota: Almacene la máquina en un lugar más bien fresco para evitar que la batería se descargue más rápidamente.

Mantenimiento de los fusibles

Prepare la máquina para el mantenimiento.
Levante la cubierta del brazo de control.
G416222
1. Lado derecho de la máquina
2. Cubierta del brazo de control
3. Portafusibles
4. Bloque de fusibles
Localice el fusible fundido en el portafusibles o en el bloque de fusibles.
Cambie el fusible por un otro del mismo tipo y amperaje.
Coloque la cubierta en el brazo de control.

Mantenimiento del sistema de transmisión

Comprobación de la presión de los neumáticos

Advertencia

Si la presión de los neumáticos es baja, se reduce la estabilidad en pendientes laterales. Esto podría hacer que la máquina vuelque, por lo que podrían producirse lesiones graves o la muerte.

No use los neumáticos con presiones menores que las recomendadas.

Nota: Mantenga la presión recomendada de todos los neumáticos para asegurar una buena calidad de corte y un rendimiento correcto de la máquina.

Mida la presión de aire en cada neumático. La presión correcta de los neumáticos es de 0,97 a 1,10 bar (14 a 16 psi).
Si es necesario, añada o elimine aire en los neumáticos hasta que llegue a entre 0,97 y 1,10 bar (14 y 16 psi).

Apriete de las tuercas de las ruedas

Apriete las tuercas de las ruedas en un patrón cruzado a entre 61 y 88 N∙m.

Advertencia

Si no se mantienen correctamente apretadas las tuercas de las ruedas, podrían producirse lesiones graves o la muerte.

Mantenga las tuercas de las ruedas apretadas al par correcto.

Apriete de las tuercas de los bujes de los ejes

Apriete las tuercas los bujes del eje delantero a 339-373 N·m.

Ajuste del punto muerto de la transmisión de tracción

Si la máquina se desplaza cuando el pedal de tracción está en punto muerto, ajuste la leva de tracción.

Prepare la máquina para el mantenimiento.
Levante una rueda delantera y una rueda trasera del suelo y coloque soportes debajo del bastidor.

Advertencia

Si la máquina no se apoya de forma adecuada, puede caerse accidentalmente y producir lesiones graves o la muerte.

Levante una rueda delantera y una rueda trasera del suelo para evitar que la máquina se desplace durante el ajuste.

G416234

Afloje la contratuerca de la leva de ajuste de tracción .

Advertencia

El motor debe estar en marcha para poder realizar el ajuste final de la leva de ajuste de la tracción. El contacto con piezas en movimiento o calientes puede causar lesiones graves o la muerte.

Mantenga las manos, los pies, la cara y otras partes del cuerpo alejados del silenciador, otras superficies calientes del motor y las piezas rotativas.
Arranque el motor y gire el eje hexagonal de la leva en ambos sentidos para determinar la posición intermedia de la sección de punto muerto.
Apriete la contratuerca para afianzar el ajuste.
Apague el motor.
Retire los bloques de soporte y baje la máquina al suelo. Haga una prueba de la máquina para asegurarse de que no se desplaza cuando el pedal de tracción está en punto muerto.

Mantenimiento del sistema de refrigeración

Especificación del refrigerante

El depósito de refrigerante se llena en fábrica con una solución al 50 % de agua y refrigerante de etilenglicol de larga duración.

Importante

Utilice solamente refrigerantes comerciales que cumplan las especificaciones relacionadas en la Tabla de estándares de refrigerantes de larga vida.

No utilice refrigerante IAT (tecnología de ácido inorgánico) convencional (verde) en su máquina. No mezcle refrigerante convencional con refrigerante de larga vida.

Tabla de tipos de refrigerante

Tipo de refrigerante de etilenglicol

Tipo de inhibidor de corrosión

Anticongelante de larga duración

Tecnología de ácido orgánico (OAT)

Importante

No confíe en el color del refrigerante para identificar la diferencia entre refrigerante IAT (tecnología de ácido inorgánico) convencional (verde) y refrigerante de larga vida.

Los fabricantes de refrigerante pueden teñir los refrigerantes de larga duración con uno de los siguientes colores: rojo, rosa, naranja, amarillo, azul, verde azulado, violeta o verde. Utilice refrigerante que cumpla las especificaciones de la Tabla de estándares de refrigerantes de larga vida.

Estándares de refrigerantes de larga vida

ATSM International	SAE International
D3306 y D4985	J1034, J814, y 1941

Importante

La concentración del refrigerante debe ser una mezcla al 50% de refrigerante y agua.

Preferencia: Al hacer la mezcla a partir de un refrigerante concentrado, mézclelo con agua destilada.
Alternativa a la preferencia: Si no se dispone de agua destilada, utilice un refrigerante premezclado en lugar de un concentrado.
Requisito mínimo: Si no dispone de agua destilada ni tampoco de refrigerante premezclado, mezcle refrigerante concentrado con agua potable limpia.

Capacidad del sistema de refrigeración

Aproximadamente 5,7 litros

Comprobación del nivel de refrigerante

Precaución

Si el motor ha estado en funcionamiento, puede escaparse el refrigerante caliente y a presión y producir lesiones leves a moderadas.

No retire el tapón del radiador cuando el motor está en marcha.
Utilice un trapo al abrir el tapón del radiador, y ábralo lentamente para permitir la salida del vapor.

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.

G416239

Compruebe el nivel de refrigerante del depósito de expansión .

Nota: Con el motor frío, el nivel del refrigerante debe estar aproximadamente en el punto medio entre las marcas del lateral del depósito.
Si el nivel del refrigerante es bajo, quite el tapón del depósito de expansión, añada el refrigerante especificado al depósito, espere hasta que el nivel del refrigerante llegue a la mitad, entre las marcas del lateral del depósito, y coloque el tapón en el depósito.

Importante

No llene demasiado el depósito de expansión.
Cierre y enganche el capó.

Limpieza del sistema de refrigeración del motor

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.
Limpie a fondo la zona del motor, retirando todos los residuos.

G416240

Retire el protector del radiador inferior .
Limpie a fondo ambos lados del radiador con agua o aire comprimido.
Instale el protector del radiador inferior.
Cierre y enganche el capó.

Mantenimiento de los frenos

Ajuste del freno de estacionamiento

Prepare la máquina para el mantenimiento.

G416249

Afloje el tornillo de fijación que sujeta el pomo a la palanca del freno de estacionamiento .
Gire el pomo hasta que se requiera una fuerza de 133 a 178 N·m para accionar la palanca.
Apriete el tornillo de fijación.

Mantenimiento de la correa

Mantenimiento de las correas del motor

Cómo tensar la correa del alternador/ventilador

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.

G416951

Compruebe la tensión de la correa del alternador/ventilador presionando la correa en el punto intermedio entre las poleas del alternador y el cigüeñal.

Nota: Con una fuerza de 98 N, la correa debe desviarse 11 mm.
Si la desviación no es correcta, ajuste la correa de la siguiente manera:
1. Afloje el perno que fija el tirante al motor y el perno que fija el alternador al tirante.
2. Introduzca una palanca entre el alternador y el motor y, haciendo palanca, desplace el alternador hacia fuera.
3. Cuando consiga la tensión correcta de la correa, apriete los pernos del tirante y del alternador para afianzar el ajuste.
Cierre y enganche el capó.

Cómo cambiar la correa de transmisión hidrostática

Coloque una llave de tubo o un tubo corto en el extremo del muelle de tensado de la correa.

Advertencia

Al cambiar la correa de transmisión hidrostática, debe liberar la tensión en el muelle, ya que está sometido a una gran carga. Si se libera de forma incorrecta la tensión en el muelle, se pueden producir lesiones personales graves o la muerte.

Tenga cuidado al liberar la tensión en el muelle.
Presione hacia abajo el extremo del muelle de tensión de la correa, sáquelo de la muesca en la pestaña del soporte de la bomba y mueva el extremo del muelle hacia delante.
G416950
1. Pestaña del soporte de la bomba
2. Muelle de tensión de la correa
3. Polea del motor
4. Correa de transmisión
5. Polea del hidrostato
Sustituya la correa.
Presione hacia abajo y hacia dentro el extremo del muelle de la tensión de la correa y asegúrese de alinearlo en la muesca de la pestaña del soporte de la bomba.

Mantenimiento de los controles

Ajuste de la velocidad de avance para la siega

Prepare la máquina para el mantenimiento.

G416991

Afloje la tuerca autoblocante del perno de tope de velocidad .
Ajuste el perno de tope de velocidad del siguiente modo:
Nota: La velocidad de siega se ajusta en fábrica a 9,7 km/h.
- Para reducir la velocidad de siega, gire el perno de tope de velocidad en sentido horario.
- Para aumentar la velocidad de siega, gire el perno de tope de velocidad en sentido antihorario.
Sostenga el perno de tope de velocidad y apriete la tuerca autoblocante.
Realice una conducción de prueba de la máquina para confirmar el ajuste de velocidad máxima para la siega.

Ajuste del acelerador

Prepare la máquina para el mantenimiento.
Desenganche y abra el capó.
Mueva la palanca del acelerador hacia atrás hasta que haga tope contra la ranura del panel de control.
Afloje el conector del cable del acelerador en la palanca de la bomba de inyección.

G416992

Sujete la palanca de la bomba de inyección contra el tope de ralentí lento y apriete el conector del cable.
Afloje los pernos que sujetan el control del acelerador al panel de control.
Empuje la palanca de control del acelerador hacia adelante hasta que haga tope.
Deslice el tope hasta que entre en contacto con la palanca del acelerador y apriete los pernos que sujetan el control del acelerador al panel de control.
Si el acelerador no se mantiene en su posición durante el uso, apriete la contratuerca utilizada para ajustar el dispositivo de fricción en la palanca del acelerador a entre 5 y 6 N∙m.

Nota: La fuerza máxima necesaria para accionar la palanca del acelerador debe ser de 89 N.
Cierre y enganche el capó.

Mantenimiento del sistema hidráulico

Especificación del fluido hidráulico

El depósito se llena en la fábrica con fluido hidráulico de alta calidad. Compruebe el nivel del fluido hidráulico antes de arrancar el motor por primera vez y posteriormente a diario.

Fluido hidráulico recomendado: fluido hidráulico Toro PX Extended Life, disponible en recipientes de 19 litros o en bidones de 208 litros.

Nota: Una máquina que utilice el fluido de recambio recomendado necesita menos cambios de filtro y de fluido.

Fluidos hidráulicos alternativos: si no se encuentra disponible el fluido hidráulico Toro PX Extended Life, puede utilizar otro fluido hidráulico convencional basado en petróleo cuyas especificaciones referentes a todas las propiedades materiales estén dentro de los intervalos relacionados a continuación y que cumpla las normas industriales. No utilice fluidos sintéticos. Consulte a su distribuidor de lubricantes para identificar un producto satisfactorio.

Nota: Toro no asume responsabilidad alguna por daños causados por sustituciones no adecuadas, por lo que debe utilizar solamente productos de fabricantes reputados que respalden sus recomendaciones.

Fluido hidráulico anti-desgaste de alto índice de viscosidad/bajo punto de descongelación, ISO VG 46

Propiedades de materiales:
	Viscosidad, ASTM D445	cSt a 40 °C 44 a 48
	Índice de viscosidad ASTM D2270	140 o más
	Punto de descongelación, ASTM D97	-37 °C a -45 °C
	Especificaciones industriales:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 o M-2952-S)

Nota: La mayoría de los fluidos hidráulicos son casi incoloros, por lo que es difícil detectar fugas. Está disponible un aditivo de tinte rojo para el fluido hidráulico, en botellas de 20 ml. Una botella es suficiente para 15 a 22 litros de fluido hidráulico. Solicite el n.º de pieza 44-2500 a su distribuidor autorizado Toro.

Importante

El fluido hidráulico biodegradable Toro Premium Synthetic es el único fluido sintético biodegradable homologado por Toro. Este fluido es compatible con los elastómeros usados en los sistemas hidráulicos Toro, y es apropiado para un amplio intervalo de temperaturas. Este fluido es compatible con aceites minerales convencionales, pero para obtener la máxima biodegradabilidad y rendimiento es necesario purgar el sistema hidráulico completamente de fluido convencional. Su distribuidor Toro autorizado dispone de este aceite en recipientes de 19 litros o en bidones de 208 litros.

Capacidad del depósito hidráulico

13,2 litros (3,5 galones US)

Comprobación del nivel de fluido hidráulico

El depósito se llena en la fábrica con fluido hidráulico de alta calidad. El mejor momento para comprobar el fluido hidráulico es cuando el fluido está frío. La máquina debe estar configurada para el transporte.

Prepare la máquina para el mantenimiento.

G417013

Limpie la zona alrededor del cuello de llenado y el tapón del depósito de fluido hidráulico y retire el tapón.
Retire la varilla del cuello de llenado y límpiela con un paño limpio.
Inserte la varilla en el cuello de llenado; luego retírela y compruebe el nivel del fluido.

Nota: El nivel del aceite debe estar a menos de 6 mm de la marca de la varilla.
Si el nivel es bajo, añada el fluido especificado hasta que llegue a la marca de lleno.

Importante

No llene demasiado el depósito hidráulico.
Coloque la varilla y el tapón en el cuello de llenado.

Inspección de tubos y mangueras hidráulicos

Inspeccione los tubos y las mangueras hidráulicos para comprobar que no tienen fugas, que no están doblados, que los soportes no están sueltos, y que no hay desgaste, elementos sueltos, o deterioro causado por agentes ambientales o químicos.

Nota: Haga todas las reparaciones necesarias antes de operar la máquina.

Cambio del fluido hidráulico

Advertencia

El fluido hidráulico caliente puede causar quemaduras graves, lo que podría producir lesiones graves o la muerte.

Deje que se enfríe el fluido hidráulico antes de realizar cualquier tarea de mantenimiento en el sistema hidráulico.

Si el fluido se contamina, póngase en contacto con su distribuidor autorizado Toro, porque es necesario purgar el sistema. El fluido contaminado tiene un aspecto lechoso o negro en comparación con el fluido limpio.

Prepare la máquina para el mantenimiento.
Desconecte la manguera hidráulica o retire el filtro hidráulico y deje fluir el fluido hidráulico en un recipiente apropiado.
G417014
1. Acoplamiento del cabezal del filtro
2. Abrazadera
3. Manguera hidráulica
G417015
1. Filtro hidráulico
2. Cabezal del filtro
Vuelva a colocar la manguera hidráulica cuando el fluido hidráulico se haya drenado.
Llene el depósito con el fluido hidráulico especificado.
Importante

Utilice solamente los fluidos hidráulicos especificados. Otros fluidos podrían causar daños en el sistema.
G417013
1. Tapón
2. Cuello de llenado (depósito de fluido hidráulico)
3. Varilla
Coloque la varilla y el tapón en el cuello de llenado.
Arranque el motor y utilice todos los controles hidráulicos para distribuir el fluido hidráulico por todo el sistema.
Compruebe que no haya fugas y, a continuación, apague el motor.
Compruebe el nivel de fluido y añada suficiente para que el nivel llegue a la marca de lleno de la varilla.

Importante

No llene demasiado el depósito.

Cambio del filtro hidráulico

Advertencia

El fluido hidráulico caliente puede causar quemaduras graves, lo que podría producir lesiones graves o la muerte.

Deje que se enfríe el fluido hidráulico antes de realizar cualquier tarea de mantenimiento en el sistema hidráulico.

Utilice un filtro de recambio genuino Toro (pieza n.º 86-3010).

Importante

El uso de cualquier otro filtro puede anular la garantía de algunos componentes.

Prepare la máquina para el mantenimiento.

G417015

Limpie la zona de montaje del filtro . Coloque un recipiente debajo del filtro y retire el filtro.
Lubrique la junta del filtro nuevo y llene el filtro de aceite hidráulico.
Asegúrese de que la zona de montaje del filtro está limpia. Enrosque el filtro nuevo hasta que la junta toque la placa de montaje, luego apriete el filtro ½ vuelta más.
Arranque el motor y déjelo funcionar durante unos 2 minutos para purgar el aire del sistema. Pare el motor y compruebe que no hay fugas.

Mantenimiento de la unidad de corte

Comprobación del contacto molinete-contracuchilla

Compruebe el contacto entre el molinete y la contracuchilla, aunque anteriormente la calidad de corte haya sido aceptable.

Nota: Debe haber un ligero contacto en toda la longitud del molinete y la contracuchilla.

Autoafilado de las unidades de corte

Advertencia

El contacto con las unidades de corte u otras piezas en movimiento puede causar lesiones graves o la muerte.

Mantenga los dedos, las manos y la ropa alejados de las unidades de corte u otras piezas en movimiento.
No intente nunca girar las unidades de corte con la mano o con el pie mientras el motor está en marcha.

Nota: La publicación Fundamentos de las segadoras de molinete Toro (con directrices sobre el afilado), Impreso 09168SL, contiene instrucciones y procedimientos adicionales relacionados con el autoafilado.

Preparación de la máquina

Prepare la máquina para el mantenimiento.
Realice los ajustes iniciales de contacto molinete–contracuchilla apropiados para el autoafilado; consulte el Manual del operador de la unidad de corte.
Eleve la cubierta de la consola montada magnéticamente para exponer el colector de la segadora.

G353458s
Mueva la palanca de autoafilado a la posición R (autoafilado).
G417036
1. Control de autoafilado
2. Mando de velocidad del molinete

Autoafilado de los molinetes y la contracuchilla

Advertencia

Si se cambia la velocidad del motor durante el autoafilado, puede hacer que las unidades de corte se atasquen, lo que puede producir lesiones graves o la muerte

No cambie nunca la velocidad del motor durante el autoafilado.
Realice el autoafilado únicamente a velocidad de ralentí bajo.

Nota: El interruptor del asiento no está habilitado cuando el mando de autoafilado está en la posición de autoafilado. No es necesario estar sentado en el asiento, pero el freno de estacionamiento debe estar puesto para que el motor funcione.

Arranque el motor y déjelo funcionar a ralentí bajo.
Ponga el interruptor de la transmisión de la unidad de corte en la posición de Engranada.
Aplique compuesto de autoafilado al molinete con un cepillo de mango largo.

Peligro

Si se entra en contacto con las unidades de corte mientras se mueven, se producirán lesiones graves o la muerte.

Para evitar lesiones personales, asegúrese de apartarse de las unidades de corte antes de continuar.

Importante

No utilice nunca una brocha de mango corto.
Si necesita ajustar las unidades de corte durante el autoafilado, siga estos pasos:
1. Ponga el interruptor de la transmisión de la unidad de corte en la posición de Desengranada.
2. Apague el motor y retire la llave.
3. Ajuste las unidades de corte.
4. Repita los pasos 1 a 3.
Repita el paso 3 para las demás unidades de corte que desee autoafilar.

Después del autoafilado

Ponga el interruptor de control de la unidad de corte en la posición de Desengranada.
Apague el motor.
Mueva la palanca de autoafilado a la posición F (siega).
Importante

Si la palanca de autoafilado no se coloca en la posición F (siega) después del autoafilado, las unidades de corte no funcionarán correctamente.
G417036
1. Palanca de autoafilado
2. Mando de control de velocidad de los molinetes
Instale la cubierta de la consola en la consola de control.
Lave las unidades de corte para eliminar toda la pasta de autoafilado.
Para obtener un filo de corte mejor, pase una lima por la cara delantera de la contracuchilla después de afilar.

Nota: Esto elimina cualquier rebaba o aspereza que pueda haber aparecido en el filo de corte.

Mantenimiento del chasis

Inspección del cinturón de seguridad

Inspeccione el cinturón de seguridad en busca de desgaste, cortes u otros daños. Si algún componente de un cinturón no funciona correctamente, sustituya el cinturón.
Limpie el cinturón de seguridad cuanto sea necesario.

Limpieza

Cómo lavar la máquina

Lave la máquina cuanto sea necesario solo con agua o con un detergente suave. Puede utilizar un trapo para lavar la máquina.
Importante
- No utilice agua reciclada o salada para limpiar la máquina.
- No utilice equipos de lavado a presión para lavar la máquina. Estos equipos pueden dañar el sistema eléctrico, hacer que se desprendan pegatinas importantes, o eliminar grasa necesaria en los puntos de fricción. Evite el uso excesivo de agua cerca del panel de control, el motor y la batería.
- No lave la máquina con el motor en funcionamiento. Si se lava la máquina con el motor en funcionamiento pueden producirse daños internos en el motor.

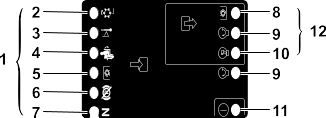

	ENTRADAS								SALIDAS
Función	Encendido ACTIVADO	En punto muerto	Arranque ACTIVADO	Freno PUESTO	TDF ENGRANADA	Asiento ocupado	Temperatura alta	Autoafilado	Arranque	ETR	Toma de fuerza
Arranque	–	–	+	O	O	–	O	O	+	+	O
Marcha (Fuera de la unidad)	–	–	O	O	O	O	O	O	O	+	O
Marcha (En la unidad)	–	O	O	–	O	–	O	O	O	+	O
Siega	–	O	O	–	–	–	O	O	O	+	+
Autoafilado	–	–	O	O	–	O	O	–	O	+	+
Temperatura alta	–		O				–		O	O	O
