Bộ Kéo Reelmaster 3100-D

An toàn

Thông tin tổng quát về an toàn

Sản phẩm này có thể cắt cụt tay, chân và có thể làm bắn văng vật thể ra xung quanh.
Đọc và hiểu nội dung của Hướng dẫn Vận hành này trước khi khởi động động cơ.
Bạn cần tập trung cao độ khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.
Không để tay hoặc chân của bạn gần các bộ phận đang chuyển động của máy.
Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.
Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Tuyệt đối không để trẻ em vận hành máy.
Tắt động cơ, rút chìa khóa, và chờ máy dừng tất cả mọi chuyển động trước khi rời khỏi vị trí của người vận hành. Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.

Việc sử dụng hoặc bảo trì máy không đúng cách có thể dẫn đến chấn thương. Để giảm khả năng bị thương, hãy tuân thủ hướng dẫn an toàn này và luôn chú ý đến ký hiệu cảnh báo an toàn

, có nghĩa là Thận trọng, Cảnh báo hoặc Nguy hiểm — hướng dẫn an toàn cá nhân. Việc không tuân thủ hướng dẫn này có thể dẫn đến thương tích cá nhân hoặc tử vong.

An toàn Trước khi Vận hành

Không bao giờ cho phép trẻ em hoặc người chưa được đào tạo vận hành hoặc bảo trì máy. Quy định địa phương có thể hạn chế độ tuổi của người vận hành. Chủ sở hữu chịu trách nhiệm đào tạo tất cả các nhân viên vận hành và thợ máy.
Làm quen với cách vận hành máy an toàn, nút điều khiển của người vận hành và biển báo an toàn.
Trước khi bạn rời khỏi vị trí của người vận hành, hãy làm như sau:
- Đỗ máy trên bề mặt bằng phẳng
- Tắt và hạ dao xoắn.
- Gài phanh tay.
- Tắt động cơ và rút chìa khóa.
- Chờ cho tất cả chuyển động dừng lại.
- Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Biết cách dừng máy và tắt động cơ nhanh chóng.
Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.
Trước khi cắt cỏ, hãy luôn kiểm tra máy để đảm bảo các dao xoắn ở tình trạng hoạt động tốt.
Kiểm tra khu vực bạn sẽ sử dụng máy và loại bỏ tất cả các đồ vật có thể bị văng ra từ máy.
Sản phẩm này tạo ra trường điện từ. Nếu bạn đeo thiết bị y tế điện tử cấy ghép, vui lòng tham khảo ý kiến chuyên gia chăm sóc sức khỏe của bạn trước khi sử dụng sản phẩm này.

An toàn Nhiên liệu

Hết sức cẩn thận khi xử lý nhiên liệu. Nhiên liệu dễ cháy và hơi nhiên liệu dễ gây nổ.
Dập tắt tất cả thuốc lá, xì gà, tẩu thuốc và các nguồn phát lửa khác.
Chỉ sử dụng bình chứa nhiên liệu đã được phê duyệt.
Không tháo nắp nhiên liệu hoặc đổ vào bình nhiên liệu khi động cơ đang chạy hoặc đang nóng.
Không đổ thêm hoặc xả nhiên liệu trong không gian kín.
Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc thiết bị khác.
Nếu bạn đổ tràn nhiên liệu, đừng cố khởi động động cơ; tránh tạo ra bất kỳ nguồn phát lửa nào cho đến khi hơi nhiên liệu tan hết.

An toàn Trong Vận hành

Chủ sở hữu/người vận hành có thể ngăn chặn và chịu trách nhiệm về những tai nạn có thể gây chấn thương cá nhân hoặc thiệt hại về tài sản.
Mặc quần áo phù hợp, bao gồm bảo vệ mắt; quần dài; giày dép chắc chắn, chống trơn trượt; và bảo vệ thính giác. Buộc tóc dài lại và không mặc quần áo rộng hoặc đeo trang sức lỏng lẻo.
Không vận hành máy khi bị ốm, mệt mỏi hoặc đang chịu ảnh hưởng của các chất có cồn, chất gây nghiện.
Bạn cần tập trung cao độ khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.
Trước khi khởi động động cơ, hãy đảm bảo tất cả bộ phận truyền động đều ở vị trí số Mo, phanh tay đã được gài và bạn đang ở vị trí vận hành.
Không chở người khác đi cùng trên máy và không để những người xung quanh và trẻ em lại gần khu vực vận hành.
Chỉ vận hành máy khi có tầm nhìn tốt để tránh lỗ hổng hoặc nguy cơ tiềm ẩn.
Tránh cắt trên cỏ ướt. Lực kéo giảm có thể khiến máy bị trượt.
Không để tay và chân của bạn lại gần dao xoắn.
Quan sát phía sau và phía dưới trước khi lùi để đảm bảo đường đi thông suốt.
Cẩn thận khi đến gần góc khuất, bụi rậm, cây cối hoặc các vật thể khác có thể che khuất tầm nhìn của bạn.
Dừng các dao xoắn bất cứ khi nào bạn không cắt cỏ.
Giảm tốc độ và thận trọng khi lái máy rẽ và băng qua đường và vỉa hè. Luôn nhường quyền ưu tiên qua đường.
Chỉ vận hành động cơ ở những khu vực thông gió tốt. Khí thải có chứa carbon monoxide, có thể gây chết người nếu hít phải.
Không để máy chạy mà không được giám sát.
Trước khi bạn rời khỏi vị trí của người vận hành, hãy làm như sau:
- Đỗ máy trên bề mặt bằng phẳng.
- Tắt và hạ dao xoắn.
- Gài phanh tay.
- Tắt động cơ và rút chìa khóa.
- Chờ cho tất cả chuyển động dừng lại.
- Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Chỉ vận hành máy khi có tầm nhìn tốt và điều kiện thời tiết thích hợp. Không vận hành máy khi có nguy cơ bị sét đánh.
Chỉ sử dụng điều khiển hành trình (nếu được trang bị) khi bạn có thể vận hành máy ở khu vực thoáng đãng, bằng phẳng, không có chướng ngại vật và ở nơi máy có thể di chuyển với tốc độ không đổi mà không bị gián đoạn.

An toàn theo Hệ thống Chống Lật (ROPS)

Không tháo bất kỳ bộ phận nào của ROPS ra khỏi máy.
Đảm bảo đã gắn dây đai an toàn và bạn có thể tháo dây nhanh chóng trong trường hợp khẩn cấp.
Luôn luôn đeo dây đai an toàn.
Kiểm tra cẩn thận các vật cản trên cao và không tiếp xúc với chúng.
Giữ ROPS ở tình trạng hoạt động an toàn bằng cách kiểm tra kỹ lưỡng định kỳ xem có hư hỏng gì không và siết chặt tất cả các chốt hãm.
Thay thế tất cả các bộ phận ROPS bị hỏng. Không sửa chữa hoặc thay đổi chúng.

An toàn trên Dốc

Dốc là yếu tố chính liên quan đến tai nạn mất kiểm soát và lật xe, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. Bạn có trách nhiệm vận hành dốc an toàn. Vận hành máy trên bất kỳ độ dốc nào cũng cần phải hết sức thận trọng.
Đánh giá các điều kiện của địa điểm làm việc để xác định xem độ dốc có an toàn cho vận hành máy hay không, bao gồm khảo sát địa điểm. Luôn luôn suy xét dựa trên kinh nghiệm và đưa ra đánh giá hợp lý khi thực hiện khảo sát này.
Xem lại hướng dẫn về độ dốc được liệt kê dưới đây để vận hành máy trên dốc. Trước khi bạn vận hành máy, hãy đánh giá điều kiện tại hiện trường để xác định xem bạn có thể vận hành máy trong điều kiện vào ngày hôm đó và tại địa điểm đó hay không. Việc thay đổi về địa hình có thể dẫn đến thay đổi hoạt động của máy trên dốc.
- Tránh khởi động, dừng hoặc quay máy trên đường dốc. Tránh thay đổi tốc độ hoặc phương hướng đột ngột. Thực hiện quay máy chậm và từ tốn.
- Không vận hành máy trong bất kỳ điều kiện nào khi nghi ngờ có vấn đề về lực kéo, lái hoặc độ ổn định.
- Loại bỏ hoặc đánh dấu vật cản như mương, hố, đường lún, chỗ lồi, đá hoặc các nguy cơ tiềm ẩn khác. Cỏ cao có thể che khuất vật cản. Địa hình không bằng phẳng có thể làm lật máy.
- Lưu ý rằng việc vận hành máy trên cỏ ướt, ngang dốc hoặc xuống dốc có thể làm mất lực kéo của máy.
- Hết sức thận trọng khi vận hành máy gần dốc thẳng đứng, mương, bờ kè, nguy cơ có nước hoặc các mối nguy hiểm khác. Máy có thể đột ngột lật nếu một bánh xe đi qua mép hoặc mép bị lún. Hãy thiết lập khu vực an toàn giữa máy và các mối nguy hiểm.
- Xác định những mối nguy hiểm ở chân dốc. Nếu có nguy hiểm, hãy cắt cỏ trên dốc bằng máy loại đẩy tay.
- Nếu có thể, hãy hạ thấp dao xoắn xuống sát đất khi đang vận hành trên dốc. Nâng dao xoắn khi đang vận hành trên dốc có thể khiến máy hoạt động không ổn định.

Máy cắt cỏ bộ ba này có hệ thống truyền động độc đáo, cho khả năng kéo vượt trội trên đường dốc. Bánh xe lên dốc không bị quay ra ngoài và không hạn chế lực kéo như các loại máy cắt cỏ bộ ba thông thường. Nếu bạn vận hành máy ở độ dốc quá lớn, hiện tượng lật xe sẽ xảy ra trước khi mất lực kéo.

Khi có thể, hãy cắt cỏ lên và xuống đường dốc thay vì cắt theo đường ngang trên dốc.
Trên dốc nghiêng, hãy dịch chuyển các dao xoắn lên dốc (nếu được trang bị).
Nếu lốp xe mất lực kéo, hãy tắt (các) lưỡi cắt và từ từ đi thẳng xuống dốc.
Nếu phải rẽ, hãy chuyển hướng từ từ và dần dần xuống dốc, nếu có thể.

An toàn Sau Vận hành

Đỗ máy trên bề mặt bằng phẳng.
Tắt và hạ dao xoắn
Gài phanh tay.
Tắt động cơ và rút chìa khóa.
Chờ cho tất cả chuyển động dừng lại.
Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Để giúp ngăn ngừa hỏa hoạn, hãy đảm bảo dao cắt, bộ phận truyền động, bộ triệt tiếng ồn, màn làm mát và khoang động cơ không có cỏ và mảnh vụn tích tụ. Làm sạch dầu hoặc nhiên liệu bị tràn.
Tắt bộ phận truyền động đến bộ gá bất cứ khi nào bạn đang vận chuyển hoặc không sử dụng máy.
Bảo trì và làm sạch (các) dây đai an toàn khi cần thiết.
Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc trên thiết bị khác.

An toàn Bảo trì

Trước khi bạn rời khỏi vị trí của người vận hành, hãy thực hiện các bước sau:
- Đỗ máy trên bề mặt bằng phẳng.
- Tắt và hạ dao xoắn.
- Gài phanh tay.
- Tắt động cơ và rút chìa khóa.
- Chờ cho tất cả chuyển động dừng lại.
- Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Mặc quần áo phù hợp, bao gồm bảo vệ mắt; quần dài và giày dép chắc chắn, chống trơn trượt. Giữ tay, chân, quần áo, đồ trang sức và tóc dài tránh xa các bộ phận chuyển động.
Để các bộ phận của máy nguội trước khi tiến hành bảo trì.
Nếu có thể, không thực hiện bảo trì trong khi động cơ đang chạy. Không lại gần các bộ phận đang chuyển động.
Chỉ vận hành động cơ ở những khu vực thông gió tốt. Khí thải có chứa carbon monoxide, có thể gây chết người nếu hít phải.
Nâng đỡ máy bằng con đội kê bất cứ khi nào bạn làm việc dưới máy.
Hãy cẩn thận nhả áp lực của các bộ phận có năng lượng dự trữ.
Duy trì tất cả các bộ phận của máy ở tình trạng hoạt động tốt và cố định chặt tất cả phần cứng.
Hãy thay tất cả các nhãn mác bị mòn hoặc bị hỏng.
Để đảm bảo máy hoạt động an toàn, tối ưu, chỉ sử dụng các phụ tùng thay thế chính hãng của Toro. Các phụ tùng thay thế của các nhà sản xuất khác có thể gây nguy hiểm và việc sử dụng chúng có thể làm mất hiệu lực bảo hành của sản phẩm.

An toàn Động cơ

Tắt động cơ trước khi kiểm tra dầu hoặc đổ thêm dầu vào cacte.
Không thay đổi tốc độ bộ điều khiển hoặc chạy quá tốc độ của động cơ.

An toàn Hệ thống Điện

Ngắt kết nối ắc quy trước khi sửa chữa máy. Ngắt kết nối cực âm trước tiên và ngắt kết nối cực dương cuối cùng. Kết nối cực dương trước tiên và kết nối cực âm cuối cùng.
Sạc ắc quy ở khu vực thoáng, thông gió tốt, tránh xa lửa và tia lửa. Rút phích cắm bộ sạc trước khi kết nối hoặc ngắt kết nối ắc quy. Mặc quần áo bảo hộ và sử dụng các dụng cụ cách điện.

An toàn Hệ thống Làm mát

Nuốt phải dung dịch làm mát động cơ có thể gây ngộ độc; để tránh xa tầm tay trẻ em và vật nuôi.
Xả dung dịch làm mát nóng, có áp suất hoặc chạm vào bộ tản nhiệt nóng và các bộ phận xung quanh có thể gây bỏng nghiêm trọng.
- Luôn để động cơ nguội ít nhất 15 phút trước khi tháo nắp bộ tản nhiệt.
- Dùng giẻ lau khi mở nắp bộ tản nhiệt và mở nắp từ từ để hơi nước thoát ra ngoài.

An toàn Hệ thống Thủy lực

Tìm kiếm dịch vụ chăm sóc y tế ngay lập tức nếu bị tiêm chất lỏng vào da. Chất lỏng bị tiêm phải được bác sĩ phẫu thuật loại bỏ trong vòng vài giờ.
Đảm bảo tất cả các ống mềm và đường dẫn chất lỏng thủy lực ở tình trạng tốt và tất cả các kết nối và đầu nối thủy lực đều được siết chặt trước khi tạo áp lực lên hệ thống thủy lực.
Giữ cơ thể và tay tránh khỏi vị trí rò rỉ qua lỗ chốt hoặc mắt phun phun ra chất lỏng thủy lực áp suất cao.
Sử dụng bìa cứng hoặc giấy để tìm vị trí rò rỉ thủy lực.
Giảm áp suất trong hệ thống thủy lực một cách an toàn trước khi thực hiện bất kỳ công việc nào trên hệ thống thủy lực.

An toàn Lưỡi cắt

Lưỡi cắt hoặc dao bụng bị mòn hoặc bị hư hỏng có thể bị gãy và mảnh vụn có thể văng về phía bạn hoặc những người xung quanh, dẫn đến gây thương tích cá nhân nghiêm trọng hoặc gây tử vong.
Kiểm tra các lưỡi cắt và dao bụng định kỳ xem có bị mòn hoặc hư hỏng quá mức hay không.
Cẩn thận khi kiểm tra các lưỡi cắt. Đeo găng tay và bảo dưỡng một cách thận trọng. Chỉ thay hoặc mài bột đámài rà ngược lưỡi cắt và dao bụng; không bao giờ làm thẳng hoặc hàn.
Trên máy có nhiều dao xoắn, hãy cẩn thận khi xoay một dao xoắn; nó có thể làm cho các guồng xoắn trong các dao xoắn khác quay.

An toàn Cất giữ

Trước khi bạn rời khỏi vị trí của người vận hành, hãy làm như sau:
- Đỗ máy trên bề mặt bằng phẳng.
- Tắt và hạ dao xoắn.
- Gài phanh tay.
- Tắt động cơ và rút chìa khóa.
- Chờ cho tất cả chuyển động dừng lại.
- Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc thiết bị khác.

Nhãn mác an toàn và hướng dẫn

Người vận hành có thể dễ dàng nhìn thấy các nhãn mác và hướng dẫn an toàn được đặt gần bất kỳ khu vực tiềm ẩn nguy hiểm nào. Hãy thay thế bất kỳ nhãn mác nào bị hỏng hoặc bị thiếu.

Ký hiệu Ắc quy

Một số hoặc tất cả các ký hiệu này nằm trên ắc quy của bạn.

s_batterysymbols2

Nguy cơ nổ
Cấm lửa, lửa trần hoặc hút thuốc
Nguy cơ bỏng do chất lỏng ăn da/bỏng hóa chất
Đeo thiết bị bảo vệ mắt.
Đọc Hướng dẫn Vận hành.
Không để những người xung quanh lại gần ắc quy.
Đeo thiết bị bảo vệ mắt; khí nổ có thể gây mù mắt và gây thương tích khác.
Axit trong ắc quy có thể gây mù mắt hoặc bỏng nghiêm trọng.
Rửa mắt ngay bằng nước và nhanh chóng gọi hỗ trợ y tế.
Chứa chì; không vứt vào thùng rác

Phần Decal: 93-6681

s_decal93-6681

Nguy cơ bị cắt/chặt tay hoặc chân, quạt — tránh xa các bộ phận đang chuyển động.

Phần Decal: 93-7276

s_decal93-7276

Nguy cơ nổ — đeo thiết bị bảo vệ mắt.
Nguy cơ bỏng do chất lỏng ăn da/hóa chất — thực hiện sơ cứu, dội sạch bằng nước.
Nguy cơ hỏa hoạn — cấm lửa, ngọn lửa trần hoặc hút thuốc.
Nguy cơ nhiễm độc — không để trẻ em đến gần ắc quy.

Phần Decal: 94-3353

s_decal94-3353

Nguy cơ bị kẹp dập tay — để bàn tay tránh xa.

Phần Decal: 99-3444

s_decal99-3444

Tốc độ vận chuyển — nhanh
Tốc độ cắt cỏ — chậm

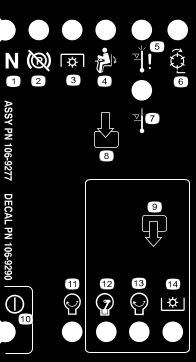

Phần Decal: 106-9290

Mẫu 03170

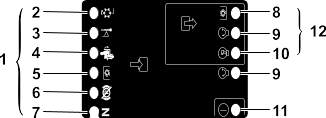

s_decal106-9290

Số Mo
Phanh tay – Tắt
Hệ dẫn động PTO
Tại ghế
Tắt khi nhiệt độ cao
Guồng xoắn – đang hoạt động
Cảnh báo nhiệt độ cao
Dữ liệu đầu vào
Dữ liệu đầu ra
Nguồn điện
Động cơ – Khởi động
Động cơ — Chạy
Động cơ – Khởi động
Hệ dẫn động PTO

Phần Decal: 117-3270

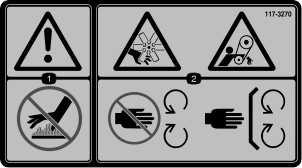

s_decal117-3270

Cảnh báo — không chạm vào bề mặt nóng.
Nguy cơ bị cắt/chặt tay hoặc chân; nguy cơ bị vướng mắc, dây đai — tránh xa các bộ phận chuyển động, giữ tất cả các bộ phận bảo vệ và tấm chắn ở đúng vị trí.

Phần Decal: 121-3598

My CE

s_decal121-3598

Rủi ro nghiêng lật – không lái xe qua dốc nghiêng hơn 17°.

Lưu ý: Máy này tuân thủ thử nghiệm độ ổn định tiêu chuẩn của ngành trong các thử nghiệm tĩnh bên và dọc với độ dốc tối đa khuyến nghị được ghi trên nhãn mác. Xem lại hướng dẫn vận hành máy trên dốc trong Operator’s Manual (Hướng dẫn Vận hành) cũng như các điều kiện mà bạn sẽ vận hành máy nhằm xác định xem bạn có thể vận hành máy trong điều kiện vào ngày hôm đó và tại địa điểm đó hay không. Việc thay đổi về địa hình có thể dẫn đến thay đổi hoạt động của máy trên dốc. Nếu có thể, hạ thấp các dao xoắn xuống sát đất trong khi vận hành máy trên dốc. Nâng dao xoắn khi đang vận hành trên dốc có thể khiến máy hoạt động không ổn định.

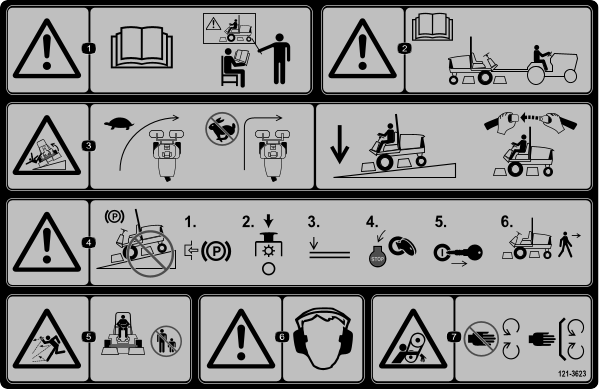

Phần Decal: 121-3623

s_decal121-3623

Cảnh báo — đọc Hướng dẫn Vận hành; không vận hành máy trừ khi bạn đã được đào tạo.
Cảnh báo — đọc Hướng dẫn Vận hành trước khi kéo máy.
Nguy cơ bị nghiêng lật — giảm tốc độ máy trước khi rẽ; khi lái xe trên dốc, hãy hạ thấp dao xoắn và thắt dây an toàn.
Cảnh báo — không đỗ xe trên dốc; bật phanh đỗ, dừng dao xoắn, hạ thấp các bộ phận gắn kèm, tắt động cơ và rút chìa khóa khỏi công tắc khóa điện trước khi rời khỏi máy.
Nguy cơ đồ vật bị văng ra – Không để những người xung quanh lại gần.
Cảnh báo — đeo thiết bị bảo vệ thính giác.
Nguy cơ bị vướng mắc — tránh xa các bộ phận đang chuyển động; giữ tất cả các bộ phận bảo vệ và tấm chắn ở đúng vị trí.

Phần Decal: 121-3628

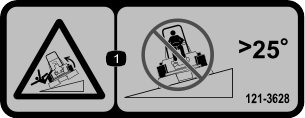

s_decal121-3628

Rủi ro nghiêng lật – không lái xe qua dốc nghiêng hơn 25°.

Phần Decal: 125-6688

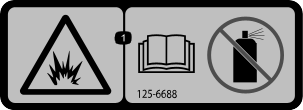

s_decal125-6688

Nguy cơ nổ — Đọc Operator’s Manual (Hướng dẫn Vận hành); Không sử dụng chất lỏng khởi động.

Phần Decal: 133-8062

s_decal133-8062

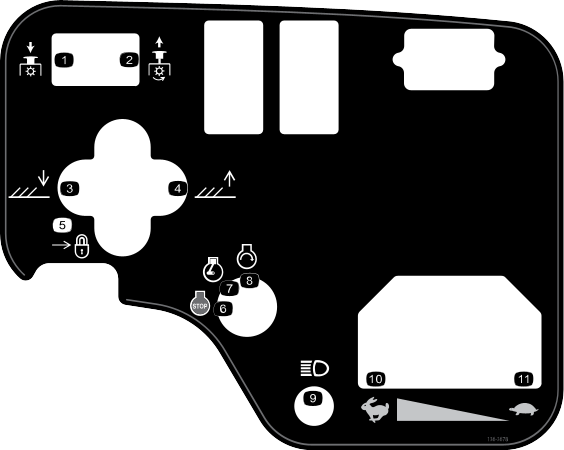

Phần Decal: 136-3678

Mẫu 03170

s_decal136-3678

PTO — Tắt
PTO — Bật
Hạ dao xoắn.
Nâng dao xoắn.
Khóa
Động cơ — Tắt
Động cơ — Chạy
Động cơ – Khởi động
Đèn
Nhanh
Chậm

Phần Decal: 136-3679

Mẫu 03171

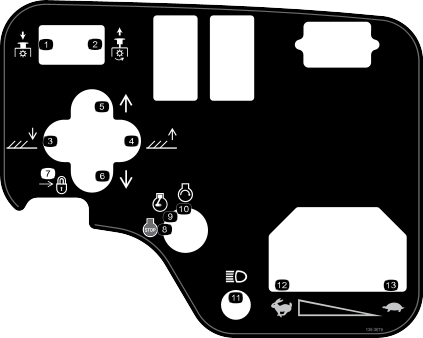

s_decal136-3679

PTO — Tắt
PTO — Bật
Hạ dao xoắn.
Nâng dao xoắn.
Dịch chuyển các dao xoắn sang phải.
Dịch chuyển các dao xoắn sang trái.
Khóa
Động cơ — Tắt
Động cơ — Chạy
Động cơ – Khởi động
Đèn
Nhanh
Chậm

Phần Decal: 136-3702

s_decal136-3702

Cảnh báo — Đọc Hướng dẫn Vận hành; đeo dây đai an toàn; không tháo thanh lăn.
Cảnh báo — Không sửa đổi thanh lăn.

Phần Decal: 136-3716

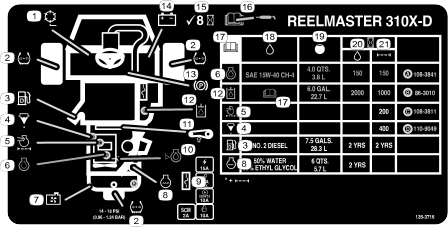

s_decal136-3716

Tốc độ guồng xoắn
Áp suất của lốp
Dầu diesel
Bộ phận tách nhiên liệu/nước
Bộ lọc khí của động cơ
Dầu động cơ
Màn tản nhiệt
Dung dịch làm mát động cơ
Cầu chì
Mức dầu động cơ
Độ căng dây đai
Chất lỏng thủy lực
Phanh tay
pin

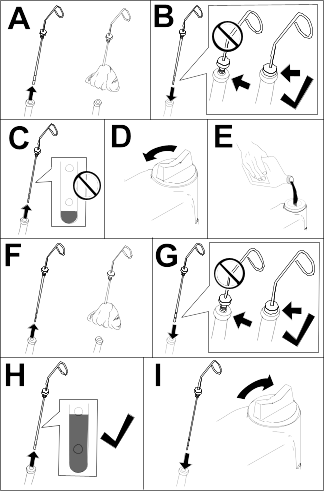

Kiểm tra 8 giờ một lần.
Đọc Hướng dẫn Vận hành để biết thông tin về bôi trơn.
Đọc Hướng dẫn Vận hành.
Chất lỏng
Dung tích
Khoảng thời gian thay chất lỏng (giờ)
Khoảng thời gian lọc (giờ)

Phần Decal: 147-6069

s_decal147-6069

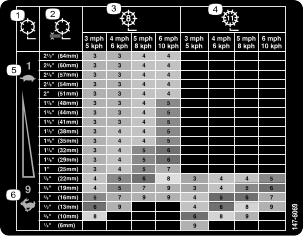

Tốc độ guồng xoắn
Độ cao cắt của guồng xoắn
Điều chỉnh guồng xoắn 8 lưỡi cắt
Điều chỉnh guồng xoắn 11 lưỡi cắt
Chậm
Nhanh

Thiết lập

Các bộ phận cần thiết

2	Cụm bánh trước
1	Cụm bánh sau

Gắn cụm bánh xe vào trục bánh xe với thân van được căn chỉnh hướng ra ngoài.

Lưu ý: Bánh sau hẹp hơn bánh trước.
Siết chặt bánh xe vào trục bằng đai ốc vấu, và tạo cặp ngẫu lực cắt nhau lên đai ốc từ 61 đến 88 N∙m.
Lặp lại quy trình cho các cụm bánh xe khác.

Các bộ phận cần thiết

1	Tay lái
1	Nắp tay lái
1	Vòng đệm lớn
1	Đai ốc hãm
1	Vít

G402549

Lắp tay lái theo minh họa.
Siết chặt êcu hãm với lực từ 27 đến 35 N∙m.

Nguy hiểm

Chất điện phân trong ắc quy có chứa axit sulfuric, có thể gây bỏng nghiêm trọng và nếu ăn phải có thể gây chết người.

Không được uống chất điện phân và tránh tiếp xúc với da, mắt hoặc quần áo.
Đeo kính bảo hộ và găng tay cao su.
Nạp đầy ắc quy ở nơi luôn có sẵn nước sạch để rửa sạch da.

G402553.svg

Tháo nắp ắc quy.
Đo điện áp của ắc quy.

Lưu ý: Nếu bạn đo được từ 12,4 V trở lên, thì ắc quy đã được sạc.
Nếu bạn đo được từ 12,3 V trở xuống, hãy sạc ắc quy với tốc độ 3 đến 4 A trong 4 đến 8 giờ.
Cảnh báo

Quá trình sạc ắc quy sinh ra các loại khí có thể nổ, gây thương tích nghiêm trọng hoặc tử vong.
- Để ắc quy tránh xa tia lửa và ngọn lửa.
- Không được hút thuốc gần ắc quy.
Khi sạc xong ắc quy, phải ngắt kết nối bộ sạc khỏi ổ cắm điện và các cọc ắc quy.

G402557

Lắp cáp dương (màu đỏ) vào cực dương (+) của ắc quy, và cố định chúng bằng bu lông chữ T và đai ốc.

Lưu ý: Đảm bảo cực dương (+) nằm hoàn toàn trên toàn bộ cọc và cáp được đặt vừa khít với ắc quy.

Quan trọng

Cáp không được tiếp xúc với vỏ ắc quy.
Lắp cáp âm (màu đen) vào cực âm (-) của ắc quy, và cố định chúng bằng bu lông chữ T và đai ốc.
Cảnh báo

Định tuyến cáp ắc quy không chính xác có thể làm hỏng bộ kéo và dây cáp, gây ra tia lửa. Tia lửa có thể gây nổ khí trong ắc quy, dẫn đến thương tích nghiêm trọng hoặc tử vong.
- Luôn ngắt kết nối cáp âm (màu đen) của ắc quy trước khi ngắt kết nối cáp dương (màu đỏ).
- Luôn kết nối cáp dương (màu đỏ) của ắc quy trước khi kết nối cáp âm (màu đen).
Quan trọng

Nếu bạn đã từng tháo ắc quy, hãy đảm bảo lắp các bu lông kẹp ắc quy với đầu bu lông nằm ở mặt dưới và các đai ốc ở mặt trên. Nếu lắp ngược các bu lông kẹp, chúng có thể cản trở các ống thủy lực khi dịch chuyển các dao xoắn.
Bôi cả hai đầu nối ắc quy bằng mỡ bôi ngoài Grafo 112X (Số sản phẩm Toro 505-47) hoặc mỡ nhẹ để tránh bị ăn mòn.
Trượt ngăn cao su qua cực dương để tránh xảy ra hiện tượng đoản mạch.
Lắp nắp ắc quy.

Các bộ phận cần thiết

1	Máy đo góc (cầm tay)

Đỗ máy trên bề mặt bằng phẳng.

G402558

Xác minh xem máy đã thăng bằng chưa bằng cách đặt bộ chỉ báo góc cầm tay lên bề mặt thanh ngang của khung .
Nếu bộ chỉ báo góc cầm tay không có chỉ số 0°, di chuyển máy đến vị trí khác sao cho bộ chí báo có chỉ số 0°.

G402560

Kiểm tra bộ chỉ báo độ dốc gắn trên ống lái của máy.

Lưu ý: Bộ chỉ báo độ dốc phải có chỉ số 0° khi nhìn từ vị trí của người vận hành.
Nếu bộ chỉ báo góc không có chỉ số 0°, hãy nới lỏng vật tư kim khí siết chặt bộ chỉ báo góc vào khung gắn, điều chỉnh bộ chỉ báo để đạt được chỉ số 0° và siết chặt vật tư kim khí.

Các bộ phận cần thiết

1	Cụm thanh lăn
4	Bu lông đầu mặt bích
4	Êcu hãm
1	Kẹp ống mềm

Cảnh báo

Khi vận hành máy bằng thanh lăn đã chỉnh sửa hoặc bị hỏng, bạn có thể sẽ không được bảo vệ nếu máy bị lật, và có nguy cơ bị thương tích nghiêm trọng hoặc tử vong.

Không lắp thanh lăn bị hỏng hoặc đã chỉnh sửa vào máy.
Phải thay thanh lăn bị hỏng; không sửa chữa hoặc thay đổi thanh lăn đó.

G402561

Hạ thanh lăn lên trên khung gắn bộ kéo , căn chỉnh các lỗ gắn. Đảm bảo ống thông hơi nằm ở phía bên trái của máy.
Siết chặt mỗi bên của thanh lăn vào khung gắn bằng 2 bu lông vít bích và 2 êcu hãm. Siết chặt vật tư kim khí đến 81 N∙m.
Siết chặt ống mềm thông hơi của đường dẫn nhiên liệu vào ống thông hơi bằng kẹp ống mềm .

Thận trọng

Khởi động động cơ khi ống mềm thông hơi đường dẫn nhiên liệu đang bị ngắt khỏi ống thông hơi sẽ khiến nhiên liệu chảy ra khỏi ống mềm, làm tăng nguy cơ cháy nổ. Tai nạn cháy hoặc nổ nhiên liệu có thể gây thương tích nghiêm trọng hoặc tử vong.

Nối ống mềm thông hơi của đường dẫn nhiên liệu vào ống thông hơi trước khi khởi động động cơ.

Các bộ phận cần thiết

1	Bộ tay đòn nâng (bộ tùy chọn – đặt hàng riêng)

Chuẩn bị Lắp Tay đòn Nâng

G402564

Chèn thanh trục vào mỗi tay đòn nâng và căn chỉnh các lỗ gắn.
Siết chặt các thanh trục vào tay đòn nâng bằng 2 bu lông (5/16 x ⅞ inch).
Siết chặt bu lông với lực từ 37 đến 45 N∙m.

G402566

Ở phía trước của máy, tháo 2 bu lông vít bích (½ x 2 inch) đang siết chặt liên kết trục quay với trục quay tay đòn nâng rồi tháo liên kết.

Lưu ý: Giữ nguyên liên kết trục quay và bu lông vít bích.

Lắp các Tay đòn Nâng vào Máy

G402567

Lắp các tay đòn nâng vào trục quay của tay đòn nâng theo minh họa.
Lắp liên kết trục quay đã tháo trước đó vào trục quay của tay đòn nâng bằng 2 bu lông vít bích (½ x 2 inch) .
Siết chặt các bu lông vít bích (½ x 2 inch) đến 95 N∙m.

Lắp Xilanh Nâng vào Tay đòn Nâng Bên trái

G402568

Lắp xilanh nâng vào tay đòn nâng bên trái theo minh họa.
Bôi mỡ lithium số 2 vào các núm tra mỡ của tay đòn nâng và xilanh thủy lực.

Lắp Xilanh Nâng vào Tay đòn Nâng Bên phải

G402572

Căn chỉnh đĩa dầu ở bên dưới các mối nối thủy lực của xilanh nâng.

G402570

Tại xilanh nâng, nới lỏng khớp nối xoay thẳng của ống mềm hồi lưu và khớp nối xoay 90° của ống mềm nâng.
Quấn một miếng giẻ xung quanh các khớp nối ống mềm.

G402573

Từ từ di chuyển thanh xilanh nâng cho đến khi nó khớp với các lỗ trên mặt bích của tay đòn nâng bên phải .

Quan trọng

Một số chất lỏng thủy lực bị đẩy ra ở các khớp nối ống mềm khi bạn di chuyển thanh xilanh nâng.
Lắp thanh vào các mặt bích bằng chốt gắn , 2 vòng chêm và 2 vòng móc .
Bôi mỡ lithium số 2 vào các núm tra mỡ của tay đòn nâng và xilanh thủy lực.

G402574

Siết chặt các khớp nối xoay của ống mềm hồi lưu và ống mềm nâng từ 37 đến 45 N∙m.
Làm sạch chất lỏng thủy lực khỏi máy.

Các bộ phận cần thiết

3	Dao xoắn (bộ phận tùy chọn – đặt hàng riêng)

Chuẩn bị các dao xoắn

Tháo các dao xoắn ra khỏi hộp bìa.
Điều chỉnh các dao xoắn theo hướng dẫn trong Hướng dẫn Vận hành của dao xoắn.

Lắp Khung Vận chuyển vào Dao xoắn Phía trước

Dao xoắn có Liên kết

Lưu ý: Các khung vận chuyển phía trước là một phần của bộ tay đòn nâng tùy chọn.

G402575

Căn chỉnh các lỗ ở các tấm của khung vận chuyển phía trước với các lỗ ở các tấm gắn dao xoắn.

Lưu ý: Nếu bắt đầu lắp ráp từ mặt sau của dao xoắn, hãy sử dụng lỗ ở giữa của tấm.
Lắp dao xoắn vào khung vận chuyển phía sau theo minh họa.
Siết chặt các êcu hãm mặt bích với lực từ 37 đến 45 N∙m.
Lặp lại quy trình đối với dao xoắn và khung vận chuyển phía trước còn lại.

Lắp Dao xoắn và Khung Vận chuyển Phía sau

Dao xoắn có Liên kết

Lưu ý: Khung vận chuyển phía sau là một phần của bộ tay đòn nâng tùy chọn.

G402576

Căn chỉnh lỗ ở các tấm của khung vận chuyển phía sau với lỗ ở các tấm gắn dao xoắn.

Lưu ý: Nếu bắt đầu lắp ráp từ mặt sau của dao xoắn, hãy sử dụng lỗ ở giữa của tấm.
Lắp dao xoắn vào khung vận chuyển phía sau theo minh họa.
Siết chặt các êcu hãm mặt bích với lực từ 37 đến 45 N∙m.

Lắp Khung Vận chuyển vào Dao xoắn Phía trước

Dao xoắn với Tấm Gắn

Lưu ý: Các khung vận chuyển phía trước là một phần của bộ tay đòn nâng tùy chọn.

G402577

Căn chỉnh các lỗ ở các tấm của khung vận chuyển phía trước với các lỗ ở các tấm gắn dao xoắn.

Lưu ý: Nếu bạn đang bắt đầu lắp ráp từ mặt sau của dao xoắn, hãy sử dụng các lỗ ở giữa của mỗi tấm.
Lắp dao xoắn vào khung vận chuyển theo minh họa.
Siết chặt các êcu hãm mặt bích với lực từ 37 đến 45 N∙m.
Lặp lại quy trình đối với dao xoắn và khung vận chuyển phía trước còn lại.

Lắp Dao xoắn và Khung Vận chuyển Phía sau

Dao xoắn với Tấm Gắn

Lưu ý: Khung vận chuyển phía sau là một phần của bộ tay đòn nâng tùy chọn.

G402578

Căn chỉnh các lỗ ở các tấm của khung vận chuyển phía sau với các lỗ ở các tấm gắn dao xoắn.

Lưu ý: Nếu bạn đang bắt đầu lắp ráp từ mặt sau của dao xoắn, hãy sử dụng các lỗ ở giữa của mỗi tấm.
Lắp dao xoắn vào khung vận chuyển như hình minh họa.
Siết chặt các êcu hãm mặt bích với lực từ 37 đến 45 N∙m.

G402579

Trượt vòng đệm chặn vào thanh trục của tay đòn nâng.
Trượt khung vận chuyển dao xoắn lên trên thanh trục và chặn lại bằng chốt giữ bánh xe .

Lưu ý: Trên dao xoắn phía sau, đặt vòng đệm chặn giữa phía sau của khung vận chuyển và chốt giữ bánh xe.
Bôi mỡ tất cả các điểm trục của tay đòn nâng và khung vận chuyển.

Quan trọng

Đảm bảo các ống mềm không bị xoắn hoặc gập cong hoàn toàn và luồn các ống mềm của dao xoắn phía sau theo minh họa. Nâng các dao xoắn và dịch chuyển chúng sang bên trái (Kiểu máy 03171). Các ống mềm của dao xoắn phía sau không được tiếp xúc với khung cáp kéo. Chỉnh lại vị trí của các khớp nối và/hoặc ống mềm nếu cần.

G402580

G530097

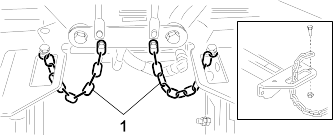

Luồn một dây xích lật lên qua khe ở đầu mỗi khung vận chuyển. Siết chặt dây xích lật vào mặt trên cùng của khung vận chuyển bằng bu lông và êcu hãm.

G402582

Đặt các dao xoắn ở phía trước các thanh trục của tay đòn nâng.
Tháo tấm đối trọng , vòng chữ O và 2 vít gắn khỏi đầu của dao xoắn bên phải.
Tháo nút khỏi vỏ ổ trục và lắp tấm đối trọng và vòng chữ O.
Lặp lại các bước 2 và 3 cho các dao xoắn còn lại.

G402583

Lắp vòng chữ O vào mặt bích của mô-tơ truyền động .
Gắn mô-tơ vào đầu truyền động của dao xoắn và siết chặt bằng 2 bu lông.

Kiểm tra Khoảng sáng giữa Tay đòn Nâng và Dao xoắn Phía sau

G402584

Khởi động động cơ, nâng dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.
Ở các dao xoắn phía trước, đo khoảng cách giữa tay đòn nâng bên trái và khung tấm sàn , và giữa tay đòn nâng bên phải và khung tấm sàn.

Lưu ý: Khoảng sáng chính xác là từ 5 đến 8 mm . Nếu khoảng sáng không nằm trong phạm vi này, hãy điều chỉnh xilanh nâng dao xoắn.

Quan trọng

Thiếu khoảng sáng ở khung tấm phía trước có thể làm hư hại các tay đòn nâng.

G402585

Ở dao xoắn phía sau, đo khoảng sáng giữa tấm ôm mòn ở trên của thanh mài mòn dao xoắn phía sau và bửng chắn .

Lưu ý: Khoảng sáng chính xác là từ 0,51 đến 2,54 mm . Nếu khoảng sáng không nằm trong phạm vi này, hãy điều chỉnh xilanh nâng dao xoắn.

Quan trọng

Thiếu khoảng sáng ở thanh mài mòn phía sau có thể làm hỏng dao xoắn.
Khởi động động cơ, hạ dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.

Điều chỉnh Khoảng Sáng Tay Đòn Nâng

G402586

Ở mỗi bên của máy, nới lỏng các đai ốc hãm và đẩy lùi các chốt chặn tay đòn nâng .

G402587

Nới lỏng đai ốc hãm trên thanh xilanh nâng .
Tháo chốt ra khỏi đầu thanh và xoay đai ốc hãm hình chữ U.
Lắp chốt và kiểm tra khoảng sáng.
Lặp lại các bước từ 1 đến 4 nếu cần.
Khởi động động cơ, nâng dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.
Đo khoảng cách giữa tay đòn nâng bên trái và bên phải và khung tấm sàn.

Lưu ý: Khoảng sáng chính xác là từ 0,51 đến 2,54 mm.
Lặp lại các bước 6 và 7 theo yêu cầu.
Siết chặt đai ốc hãm kẹp hình chữ U.
Lặp lại các bước 1 đến 9 ở phía bên kia của máy.

Điều chỉnh Chốt chặn Tay Đòn Nâng

Quan trọng

Thiếu khoảng sáng ở các vít dừng có thể làm hư hại các tay đòn nâng.

Lưu ý: Nếu tay đòn nâng phía sau bị va đập trong quá trình vận chuyển, hãy giảm khoảng sáng.

G402588

Khởi động động cơ, nâng dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.
Điều chỉnh đai ốc hãm và chốt chặn cho đến khi bạn đo được giá trị từ 0,13 đến 1,02 mm giữa chốt chặn và tấm tay đòn nâng .
Lặp lại Bước 2 ở tay đòn nâng còn lại.
Khởi động động cơ, hạ dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.

Điều chỉnh Khoảng sáng Dao Xoắn Phía Sau

Nới lỏng đai ốc hãm trên thanh xilanh nâng .

G402589

Dùng kìm và giẻ giữ thanh xilanh gần đai ốc hãm và xoay thanh.

Lưu ý: Rút ngắn thanh sẽ làm giảm khoảng sáng giữa tấm ôm mòn và bửng chắn.
Khởi động động cơ, nâng dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.
Đo khoảng sáng giữa tấm ôm mòn ở trên cùng của thanh mài mòn dao xoắn phía sau và bửng chắn.

Lưu ý: Khoảng sáng chính xác là từ 0,51 đến 2,54 mm.
Lặp lại các bước 1 đến 4 theo yêu cầu.
Khởi động động cơ, hạ dao xoắn, tắt động cơ, rút chìa khóa và chờ tất cả các bộ phận đang chuyển động dừng lại.
Siết chặt đai ốc hãm.

Đỗ máy trên bề mặt bằng phẳng, hạ các dao xoắn và gài phanh tay.
Tắt động cơ, rút chìa khóa và chờ cho tất cả các bộ phận đang chuyển động dừng lại.
Kiểm tra áp suất lốp xe và điều chỉnh nếu cần.

Lưu ý: Lốp xe được bơm căng quá mức để vận chuyển.
Kiểm tra mức chất lỏng thủy lực.
Tra mỡ cho máy.

Lưu ý: Không tra mỡ cho máy đúng cách sẽ dẫn đến các bộ phận quan trọng bị hỏng hóc sớm.

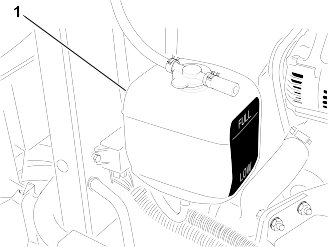

Mở mui xe và kiểm tra mức chất làm mát.
Kiểm tra mức dầu của động cơ, đóng và chốt mui xe.

Lưu ý: Động cơ được vận chuyển với dầu ở trong cacte; tuy nhiên, kiểm tra mức dầu trước và sau khi động cơ khởi động lần đầu tiên.

Máy CE

Các bộ phận cần thiết

1	Khung chốt mui xe
2	Đinh tán
1	Vòng đệm
1	Vít (¼ x 2 inch)
1	Êcu hãm (¼ inch)

Tháo chốt mui xe ra khỏi khung chốt mui xe.

G402590

Tháo 2 đinh tán và khung chốt mui xe khỏi mui xe.

G402591

Trong khi căn chỉnh các lỗ gắn, hãy đặt khung chốt CE và khung chốt mui xe lên trên mui xe.

Lưu ý: Khung chốt phải dựa vào mui xe.

Không tháo cụm bu lông và đai ốc ra khỏi tay đòn khung khóa.
Căn chỉnh vòng đệm với các lỗ ở bên trong mui xe.
Siết đinh tán của các khung và vòng đệm vào mui xe.

G402592

Móc chốt vào khung chốt mui xe

G402593

Vặn bu lông vào tay đòn kia của khung chốt mui xe để khóa chốt ở đúng vị trí.

Lưu ý: Siết chặt đai ốc và bu lông cho đến khi bu lông không còn di chuyển qua lại trong khung chốt mui xe.

Máy CE

Các bộ phận cần thiết

1	Bộ chắn khí thải
4	Vít tự cắt ren

G402594

Định vị trí và siết chặt bộ phận chắn khí thải vào khung bằng 4 vít tự cắt ren.

Máy CE

Các bộ phận cần thiết

1	Nhãn năm sản xuất
1	Nhãn CE
1	Nhãn nguy hiểm khi nghiêng

Dán Nhãn Năm Sản xuất và Nhãn CE

G411007

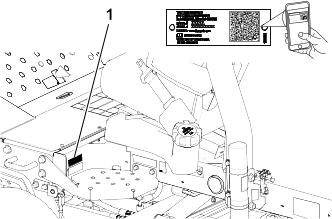

Lau khung bên trái gần tấm mẫu/tấm biển số sê-ri bằng cồn và để khung khô.
Tháo lớp phía sau và dán nhãn Năm Sản xuất lên khung gần tấm biển số sê-ri.

G402596

Lau khung bên trái gần khóa mui xe bằng cồn và để khung khô.
Tháo lớp phía sau và dán nhãn CE vào khung.

Dán Nhãn Nguy hiểm khi Nghiêng CE

G402597

Lau nhãn độ nghiêng trên bộ chỉ báo độ dốc bằng cồn rồi để khô.
Tháo lớp phía sau và dán nhãn nguy hiểm khi nghiêng CE theo minh họa.

Các bộ phận cần thiết

1	Bộ con lăn lật (không bao gồm)

Khi cắt ở các độ cao cắt cao hơn, hãy lắp Bộ Con lăn Lật.

Nâng dao xoắn.

G402598

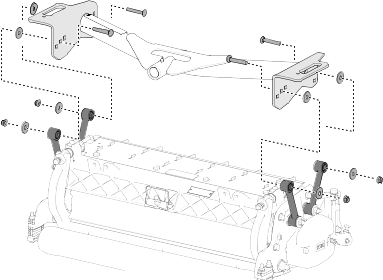

Đặt giá giữ khung ở phía trên dao xoắn trung tâm.
Ấn xuống con lăn phía trước của dao xoắn trung tâm và căn chỉnh các lỗ trên giá đỡ lật thẳng hàng với các lỗ của giá giữ khung để đạt được cùng một độ tiếp xúc với con lăn khi lắp đặt giá đỡ lật.
Hạ dao xoắn và gắn giá đỡ lật vào khung bằng vật tư kim khí được cấp kèm theo bộ.

Tổng quan về sản phẩm

G403727

Mui động cơ
Ghế của người vận hnh
Tay đn điều khiển
Tay li
Cần điều chỉnh ghế
Dao xoắn pha trước
Dao xoắn pha sau

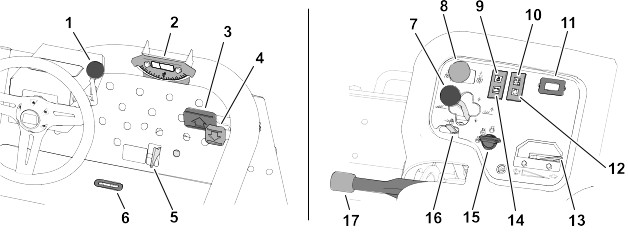

Điều khiển

G450123

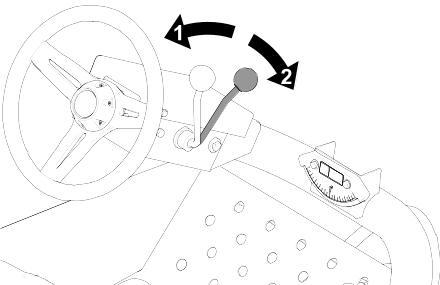

Cần lái nghiêng
Chỉ báo độ dốc
Bàn đạp kéo tiến
Bàn đạp kéo lùi
Thanh trượt cắt cỏ/vận chuyển
Khe chỉ báo
Cần số dao xoắn
Công tắc truyền động dao xoắn
Đèn áp suất dầu
Đèn nhiệt độ dung dịch làm mát động cơ
Đồng hồ đo giờ
Đèn chỉ báo bugi đốt nóng
Van tiết lưu
Đèn máy dao điện
Công tắc chìa khóa
Khóa cần nâng
Phanh tay

Công tắc Chìa khóa

G444247

Tắt
Chạy/làm nóng trước động cơ

Lưu ý: Khi chìa khóa ở vị trí Chạy/Làm nóng trước, bugi đốt nóng sẽ cung cấp năng lượng và đèn chỉ báo sẽ phát sáng trong khoảng 7 giây.
Khởi động

Bàn đạp Kéo

G450112

Tiến lên trước — nhấn bàn đạp kéo về phía trước.
Lùi về sau (hoặc để hỗ trợ dừng máy khi đang tiến lên trước) — nhấn bàn đạp kéo theo hướng ngược lại.

Để bàn đạp di chuyển hoặc di chuyển bàn đạp đến vị trí số Mo để dừng máy.

Thanh trượt Cắt cỏ/Vận chuyển

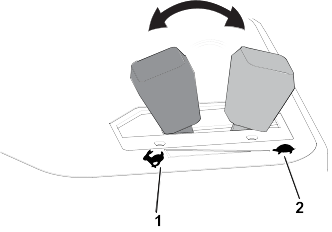

G444501

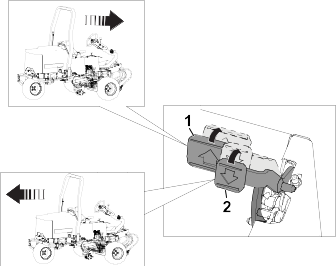

Vận chuyển—dịch chuyển thanh trượt tới vị trí này khi vận chuyển máy.

Lưu ý: Dao xoắn không hạ xuống khi thanh trượt ở vị trí Vận chuyển.
Cắt cỏ—dịch chuyển thanh trượt tới vị trí này để vận hành dao xoắn.

Cần số của dao xoắn

Nâng lên/Hạ xuống

G465011

Hạ xuống

Lưu ý: Các dao xoắn sẽ không hạ thấp trừ khi động cơ đang chạy. Bạn không cần giữ cần ở vị trí tiến trong khi các dao xoắn được hạ xuống.
Nâng lên

Lưu ý: Các guồng xoắn sẽ không chạy trong khi các dao xoắn được nâng lên.

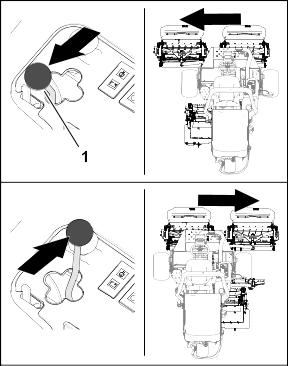

Dịch Chuyển Sang Hai Bên

Mẫu 03171

G465022

Dịch chuyển sang phải
Dịch chuyển sang trái

Lưu ý: Chỉ dịch chuyển các dao xoắn sang hai bên khi chúng đã được nâng lên hoặc khi chúng đang ở trên mặt đất và máy đang di chuyển.

Nguy hiểm

Dịch chuyển dao xoắn khi xuống dốc sẽ làm giảm độ ổn định của máy. Điều này có thể gây lật xe, có thể dẫn đến thương tích cá nhân hoặc tử vong.

Chỉ dịch chuyển các dao xoắn lúc lên dốc trong khi ở trên dốc nghiêng.

Chỉ báo Độ dốc

Bộ chỉ báo độ dốc cho biết góc dốc nghiêng của máy tính theo độ.

Khe Chỉ báo

Khe trên bảng vận hành cho biết khi nào các dao xoắn ở vị trí chính giữa.

Công tắc truyền động dao xoắn

G453441

Tắt
Bật

Van tiết lưu

G465025

Tăng tốc độ động cơ
Giảm tốc độ động cơ

Khóa Cần Nâng

G465028

Mở khóa
Khóa (phòng ngừa dao xoắn bị rơi)

Phanh tay

Bất cứ khi nào động cơ tắt, hãy gài phanh tay để tránh máy vô tình di chuyển.

G465039

Bật
Tắt

Lưu ý: Động cơ sẽ tắt nếu bạn nhấn bàn đạp kéo khi phanh tay được gài.

Đèn Cảnh báo Áp suất Dầu

Đèn cảnh báo áp suất dầu phát sáng nếu áp suất dầu động cơ giảm xuống dưới mức an toàn.

Đèn Cảnh báo Nhiệt độ Dung dịch làm mát Động cơ

Đèn cảnh báo nhiệt độ phát sáng nếu nhiệt độ dung dịch làm mát động cơ cao. Ở nhiệt độ này, các dao xoắn sẽ tắt. Nếu nhiệt độ dung dịch làm mát tăng thêm 5,5°C, động cơ sẽ tắt để tránh bị hư hỏng thêm.

Đèn Máy dao điện

Đèn máy dao điện tắt khi động cơ chạy. Nếu đèn máy dao điện phát sáng trong khi động cơ chạy, hãy kiểm tra hệ thống sạc và sửa chữa nếu cần.

Đèn Chỉ báo Bugi Đốt nóng

Đèn chỉ báo bugi đốt nóng phát sáng khi bugi đốt nóng được cung cấp năng lượng.

Đồng hồ đo Giờ

Đồng hồ đo giờ cho biết tổng số giờ hoạt động của máy. Đồng hồ đo giờ bắt đầu hoạt động bất cứ khi nào bật công tắc chìa khóa.

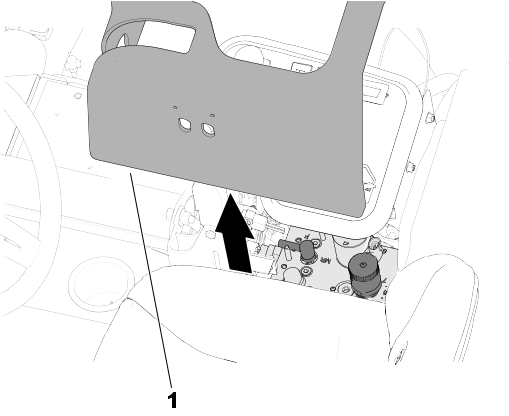

Cổ góp Máy cắt cỏ

Cổ góp máy cắt cỏ nằm dưới nắp bảng điều khiển.

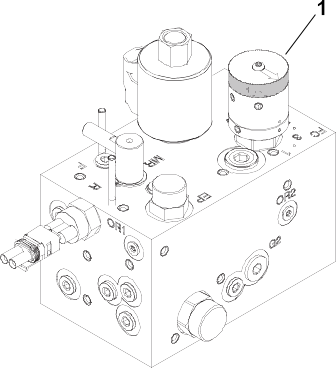

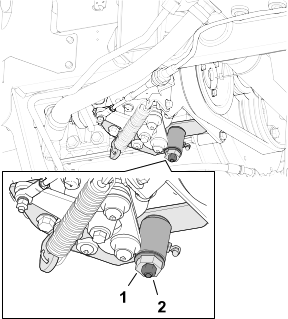

G465040

Điều khiển mài bột đá
Điều khiển tốc độ guồng xoắn

Núm Tốc độ Guồng xoắn

Sử dụng núm tốc độ guồng xoắn của cổ góp máy cắt cỏ để điều chỉnh tốc độ xén (tốc độ guồng xoắn) của các dao xoắn.

Xoay núm tốc độ guồng xoắn ngược chiều kim đồng hồ để tăng tốc độ guồng xoắn; xoay núm theo chiều kim đồng hồ để giảm tốc độ guồng xoắn.

Xem Tốc Độ Xén (Tốc Độ Guồng Xoắn) và Điều Chỉnh Tốc Độ Guồng Xoắn để nắm được cách điều chỉnh nút điều khiển tốc độ guồng xoắn.

Điều Khiển Mài Bột Đá

Cần mài bột đá giúp điều khiển hướng các dao xoắn sẽ xoay khi bạn đang cắt cỏ hoặc khi mài bột đá các guồng xoắn và dao bụng.

Xoay cần mài bột đá tới vị trí F khi cắt cỏ; xoay cần đến vị trí R khi mài bột đá dao xoắn.

Lưu ý: Không thay đổi vị trí cần mài bột đá khi guồng xoắn đang quay.

Đồng hồ đo Nhiên liệu

G465051

Cần Lái Nghiêng

Mở khóa cần lái nghiêng, nghiêng tay lái đến vị trí mong muốn và khóa cần để cố định vị trí.

G444513

Mở khóa
Khóa

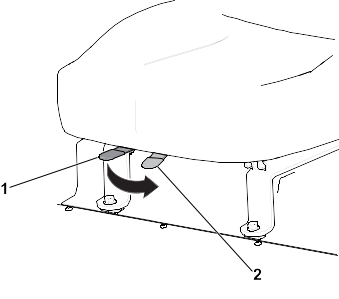

Cần Điều chỉnh Ghế

Di chuyển cần đến vị trí mở khóa, điều chỉnh ghế đến vị trí mong muốn rồi khóa cần để cố định vị trí ngồi.

G465052

Khóa
Mở khóa

Thông số kỹ thuật

Lưu ý: Thông số kỹ thuật và thiết kế có thể được thay đổi mà không cần phải thông báo.

Bề rộng vận chuyển	203 cm trên 183 cm bề rộng cắt; 234 cm trên 216 cm bề rộng cắt
Bề rộng cắt	183 cm hoặc 216 cm
Chiều dài	248 cm
Chiều cao	193 cm với ROPS
Trọng lượng tịnh*	844 kg
Dung tích bình nhiên liệu	28 L
Tốc độ vận chuyển	0 đến 14 km/h
Tốc độ cắt cỏ	0 đến 10 km/h
Tốc độ lùi	0 đến 6 km/h
*Với dao xoắn và chất lỏng

Bộ gá/Phụ kiện

Lựa chọn bộ gá và phụ kiện Toro đã được phê duyệt và có sẵn để sử dụng với máy nhằm nâng cao và mở rộng khả năng của máy. Hãy liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc nhà phân phối Toro được ủy quyền của bạn hoặc truy cập www.Toro.com để xem danh sách tất cả các bộ gá và phụ kiện đã được phê duyệt.

Để đảm bảo hiệu suất tối ưu và tiếp tục được chứng nhận an toàn cho máy, chỉ sử dụng các phụ tùng và phụ kiện thay thế Toro chính hãng.

Vận hành

Trước khi vận hành

Thực hiện Bảo trì Hàng ngày

Trước khi khởi động máy mỗi ngày, hãy thực hiện các quy trình Mỗi Lần sử dụng/Hàng ngày được liệt kê trong Lịch bảo trì.

Nhiên liệu

Thông số kỹ thuật của nhiên liệu

Quan trọng

Tuyệt đối không sử dụng dầu hỏa hoặc xăng thay cho nhiên liệu diesel.

Diesel dầu mỏ

Loại	Sử dụng nhiên liệu diesel dùng cho mùa hè (số 2-D) ở nhiệt độ trên -7°C và dùng cho mùa đông (hỗn hợp số 1-D hoặc số 1-D/2-D) thấp hơn nhiệt độ đó. Sử dụng nhiên liệu dành cho mùa đông ở nhiệt độ thấp hơn cung cấp các đặc tính về điểm bắt cháy và dòng lạnh thấp hơn, giúp dễ khởi động và giảm thao tác cắm bộ lọc nhiên liệu. Sử dụng nhiên liệu dành cho mùa hè trên -7°C góp phần làm tăng thời hạn sử dụng máy bơm nhiên liệu và tăng công suất so với nhiên liệu dành cho mùa đông.
Hàm lượng lưu huỳnh	Thấp (<500 ppm) hoặc cực thấp (<15 ppm)
Chỉ số cetan tối thiểu	40
Bảo quản	Chỉ mua đủ nhiên liệu diesel hoặc nhiên liệu diesel sinh học mới, sạch mà bạn sẽ tiêu thụ trong vòng 180 ngày. Không sử dụng nhiên liệu đã được lưu trữ trong hơn 180 ngày.
Dầu và phụ gia	Không đổ thêm vào nhiên liệu

Diesel sinh học

Loại	Máy này cũng có thể sử dụng nhiên liệu hỗn hợp diesel sinh học lên đến B20 (20% diesel sinh học, 80% diesel dầu mỏ). Phần diesel dầu mỏ phải có hàm lượng lưu huỳnh thấp hoặc cực thấp. Sử dụng hỗn hợp B5 (hàm lượng dầu diesel sinh học 5%) hoặc thấp hơn khi thời tiết lạnh.
Chỉ số cetan tối thiểu	40
Biện pháp phòng ngừa diesel sinh học	Hỗn hợp dầu diesel sinh học có thể làm hỏng bề mặt sơn. Theo dõi phớt dầu, ống mềm, miếng đệm tiếp xúc với nhiên liệu vì chúng có thể bị xuống cấp theo thời gian. Việc cắm bộ lọc nhiên liệu có thể được dự kiến trong một thời gian sau khi chuyển đổi sang hỗn hợp dầu diesel sinh học. Để biết thêm thông tin về diesel sinh học, vui lòng liên hệ với nhà phân phối Toro được ủy quyền của bạn.
Bảo quản	Chỉ mua đủ nhiên liệu diesel hoặc nhiên liệu diesel sinh học mới, sạch mà bạn sẽ tiêu thụ trong vòng 180 ngày. Không sử dụng nhiên liệu đã được lưu trữ trong hơn 180 ngày.
Dầu và phụ gia	Không đổ thêm vào nhiên liệu

Nhiên liệu diesel sinh học phải đáp ứng:	Tiêu chuẩn	Vị trí
	ASTM D6751	Hoa Kỳ
	EN 14214	Liên minh Châu Âu
Nhiên liệu pha trộn phải đáp ứng:	ASTM D975	Hoa Kỳ
Nhiên liệu pha trộn phải đáp ứng:	EN 590	Liên minh Châu Âu

Đổ thêm Nhiên liệu

G411004

Đỗ máy trên bề mặt bằng phẳng, hạ dao xoắn, gài phanh tay, tắt động cơ và rút chìa khóa.

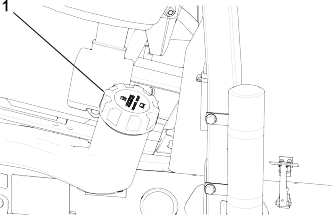

Làm sạch khu vực xung quanh nắp bình nhiên liệu .
Tháo nắp bình nhiên liệu.
Đổ nhiên liệu vào bình đến cổ bình nạp.
Đóng nắp và lau sạch nhiên liệu rớt ra ngoài nếu có.

Kiểm tra Công tắc Khóa liên động

Thận trọng

Nếu các công tắc khóa liên động an toàn bị ngắt kết nối hoặc bị hỏng, máy có hoạt động bất ngờ, dẫn đến gây chấn thương nhẹ hoặc vừa phải.

Không được can thiệp vào công tắc khóa liên động.
Kiểm tra hoạt động của các công tắc khóa liên động hàng ngày và thay bất kỳ công tắc nào bị hỏng trước khi vận hành máy.

Quan trọng

Nếu máy của bạn không thực hiện được bất kỳ bước kiểm tra công tắc khóa liên động nào, hãy liên hệ với nhà phân phối Toro được ủy quyền của bạn.

Chuẩn bị Máy

Điều khiển máy từ từ đến khu vực thoáng đãng.
Hạ dao xoắn, tắt động cơ và gài phanh tay.

Kiểm tra Khóa liên động Khởi động Bàn đạp Kéo

Ngồi vào ghế của người vận hành và gài phanh tay.
Tắt công tắc truyền động dao xoắn.
Nhấn bàn đạp kéo và xoay chìa khóa đến vị trí Khởi động.

Lưu ý: Trong lúc khởi động không được quay động cơ cùng lúc với nhấn bàn đạp kéo.

Kiểm tra Khóa liên động Khởi động Công tắc Truyền động Dao xoắn

Ngồi vào ghế của người vận hành và gài phanh tay.
Bật công tắc truyền động dao xoắn.
Đảm bảo đã nhấc chân khỏi bàn đạp kéo và xoay chìa khóa đến vị trí Khởi động.

Lưu ý: Bộ khởi động sẽ không quay động cơ khi công tắc truyền động dao xoắn sang vị trí Bật.

Kiểm tra Phanh Tay và Khóa liên động Chạy Ghế

Ngồi vào ghế của người vận hành và gài phanh tay.
Tắt công tắc truyền động dao xoắn.
Hãy nhớ nhấc chân khỏi bàn đạp kéo và khởi động động cơ.
Tắt phanh tay.
Đứng dậy khỏi ghế của người vận hành.

Lưu ý: Động cơ sẽ tắt nếu bạn rời khỏi ghế của người vận hành và phanh tay tắt.

Kiểm tra Phanh Tay và Khóa liên động Chạy Bàn đạp Kéo

Ngồi vào ghế của người vận hành và gài phanh tay.
Tắt công tắc truyền động dao xoắn.
Nhấc chân khỏi bàn đạp kéo và khởi động động cơ.
Nhấn bàn đạp kéo.

Lưu ý: Động cơ sẽ tắt nếu gài phanh tay và nhấn bàn đạp kéo.

Kiểm tra Ghế và Khóa liên động Chạy Bàn đạp Kéo

Ngồi vào ghế của người vận hành và gài phanh tay.
Tắt công tắc truyền động dao xoắn.
Nhấc chân khỏi bàn đạp kéo và khởi động động cơ.
Tắt phanh tay.
Đứng dậy khỏi ghế của người vận hành.
Nhấn bàn đạp kéo.

Lưu ý: Động cơ sẽ tắt nếu bạn rời khỏi ghế của người vận hành và nhấn bàn đạp kéo.

Trong quá trình vận hành

Khởi động Động cơ

Quan trọng

Bạn phải xả hệ thống nhiên liệu trước khi khởi động động cơ nếu bạn khởi động động cơ lần đầu tiên, động cơ đã tắt do thiếu nhiên liệu hoặc bạn đã thực hiện bảo trì hệ thống nhiên liệu; tham khảo Xả Hệ thống Nhiên liệu.

Đảm bảo đã gài phanh tay, và công tắc truyền động dao xoắn ở vị trí Tắt.
Bỏ chân khỏi bàn đạp kéo và đảm bảo bàn đạp ở vị trí số Mo.
Di chuyển cần tiết lưu đến vị trí ½ van tiết lưu.
Cắm chìa khóa vào công tắc và xoay đến vị trí Bật/Làm nóng trước cho đến khi đèn chỉ báo bugi đốt nóng tắt (khoảng 7 giây); sau đó xoay chìa khóa đến vị trí Khởi động để bật mô-tơ khởi động. Nhả chìa khóa ra khi động cơ khởi động.

Lưu ý: Chìa khóa sẽ tự động di chuyển đến vị trí Bật/Chạy.

Quan trọng

Để ngăn mô-tơ khởi động quá nóng, không bật bộ khởi động lâu hơn 15 giây. Sau 10 giây quay liên tục, hãy chờ 60 giây trước khi bật lại mô-tơ khởi động.
Khi khởi động động cơ lần đầu tiên hoặc sau khi đại tu động cơ, cần vận hành máy tiến và lùi trong 1 đến 2 phút. Đồng thời vận hành cần nâng và công tắc truyền động dao xoắn để đảm bảo tất cả các bộ phận hoạt động bình thường.

Lưu ý: Xoay tay lái sang trái và phải để kiểm tra phản ứng lái, sau đó tắt động cơ và kiểm tra rò rỉ dầu, các bộ phận bị lỏng và bất kỳ hao mòn hoặc hư hỏng nào khác.

Thận trọng

Kiểm tra rò rỉ dầu, các bộ phận bị lỏng và các trục trặc khác có thể dẫn đến thương tích từ mức nhẹ đến trung bình.

Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại trước khi kiểm tra rò rỉ dầu, các bộ phận bị lỏng và các trục trặc khác.

Tắt Động cơ

Di chuyển điều khiển van tiết lưu đến vị trí Chạy dừng.
Gài phanh tay.
Di chuyển công tắc truyền động dao xoắn đến vị trí Tắt.
Hạ dao xoắn.
Tắt động cơ, rút chìa khóa và chờ cho tất cả các bộ phận đang chuyển động dừng lại.

Cắt Cỏ bằng Máy

Di chuyển máy đến địa điểm cắt cỏ và căn chỉnh máy ở bên ngoài khu vực cắt cho đường cắt đầu tiên.
Nhấn công tắc truyền động dao xoắn đến vị trí Tắt.
Di chuyển van tiết lưu đến vị trí Nhanh.
Hạ thấp dao xoắn hết mức bằng cần số của dao xoắn.
Nhấn công tắc truyền động dao xoắn đến vị trí Bật.
Nâng dao xoắn lên khỏi mặt đất bằng cần số của dao xoắn.
Khi bạn đến mép của khu vực cắt cỏ để bắt đầu cắt, hãy hạ dao xoắn xuống bằng cần số của dao xoắn.

Lưu ý: Thực hành để đảm bảo các dao xoắn không hạ xuống sớm hoặc cắt cỏ ở khu vực ngoài dự kiến.
Hoàn thành đường cắt cỏ.
Khi đến gần mép đối diện của fairway (trước khi tới mép của khu vực cắt cỏ), kéo cần số của dao xoắn lại đến khi đủ để nâng dao xoắn rồi thả cần.

Quan trọng

Không giữ cần số dao xoắn lại trong khi quay.
Quay xe theo đường hình giọt nước để nhanh chóng vạch đường thẳng cho đường cắt tiếp theo.

Dịch chuyển Dao xoắn sang hai Bên

Mẫu 03171

G402857

Sử dụng cần số dao xoắn để nâng dao xoắn.
Di chuyển cần số dao xoắn sang trái hoặc phải để di chuyển các dao xoắn sang trái hoặc phải.
Sử dụng cần số dao xoắn để hạ dao xoắn xuống mặt đất.

Điều khiển Máy ở Chế độ Vận chuyển

G402852

Di chuyển công tắc truyền động dao xoắn đến vị trí Tắt.
Nâng các dao xoắn đến vị trí vận chuyển.
Di chuyển thanh trượt cắt cỏ/vận chuyển sang trái đến vị trí Vận chuyển .

Quan trọng

Hãy cẩn thận khi lái máy giữa các vật thể để không vô tình làm hỏng máy hoặc các dao xoắn. Nên cẩn thận hơn khi vận hành máy trên dốc. Lái xe chậm và tránh rẽ gấp trên dốc để tránh bị lật.

Lưu ý: Bạn không thể hạ các dao xoắn khi đang vận hành máy ở chế độ vận chuyển.

Tốc độ Xén (Tốc độ Guồng xoắn)

Để đạt được chất lượng mặt cắt cao và nhất quán và bề mặt đồng nhất sau khi cắt, điều quan trọng là tốc độ guồng xoắn phải phù hợp với độ cao cắt.

Quan trọng

Nếu tốc độ guồng xoắn quá chậm, bạn có thể nhận thấy các vết xén rõ ràng. Nếu tốc độ guồng xoắn quá nhanh, mặt cắt có thể có bề ngoài bị xơ.

Biểu đồ Lựa chọn Tốc độ Guồng xoắn

Độ cao cắt		Guồng xoắn 8 lưỡi cắt				Guồng xoắn 11 lưỡi cắt
Độ cao cắt		5 km/h (3 mph)	6 km/h (4 mph)	8 km/h (5 mph)	9,6 km/h (6 mph)	5 km/h (3 mph)	6 km/h (4 mph)	8 km/h (5 mph)	9,6 km/h (6 mph)
63,5 mm	2½ inch	3	3	4	4	–	–	–	–
60,3 mm	2⅜ inch	3	3	4	4	–	–	–	–
57,2 mm	2¼ inch	3	3	4	4	–	–	–	–
54,0 mm	2⅛ inch	3	3	4	4	–	–	–	–
50,8 mm	2 inch	3	3	4	4	–	–	–	–
47,6 mm	1⅞ inch	3	3	4	5	–	–	–	–
44,5 mm	1¾ inch	3	3	4	5	–	–	–	–
41,3 mm	1⅝ inch	3	3	4	5	–	–	–	–
38,1 mm	1½ inch	3	4	4	5	–	–	–	–
34,9 mm	1⅜ inch	3	4	4	5	–	–	–	–
31,8 mm	1¼ inch	3	4	5	6	–	–	–	–
28,8 mm	1⅛ inch	3	4	5	6	–	–	–	–
25,4 mm	1 inch	3	4	5	7	–	–	–	–
22,2 mm	⅞ inch	4	5	6	8	3	4	4	5
19,1 mm	¾ inch	4	5	7	9	3	4	5	6
15,9 mm	⅝ inch	5	7	9	9	4	5	6	7
12,7 mm	½ inch	6	9	–	–	4	6	8	9
9,5 mm	⅜ inch	8	–	–	–	6	8	9	–
6,4 mm	¼ inch	–	–	–	–	9	–	–	–
Lưu ý: Số càng cao, tốc độ càng lớn.
Lưu ý: Số càng cao, tốc độ càng lớn.

Điều chỉnh Tốc độ Guồng xoắn

G411273

Xác minh thiết đặt độ cao cắt trên các dao xoắn. Sử dụng cột của Biểu đồ Lựa chọn Tốc độ Guồng xoắn liệt kê các guồng 8 lưỡi cắt hoặc 11 lưỡi cắt và tìm cài đặt độ cao cắt thực tế gần nhất với danh sách độ cao cắt. Nhìn qua toàn bộ biểu đồ để tìm số tốc độ guồng xoắn tương ứng với độ cao cắt đó.
Nhấc nắp ra khỏi tay đòn điều khiển.

G411274

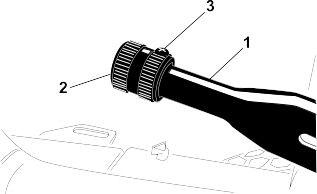

Xoay núm điều khiển tốc độ guồng xoắn đến số tốc độ guồng xoắn được xác định ở Bước 1.
Lắp nắp vào tay đòn điều khiển.
Vận hành máy trong vài ngày, sau đó kiểm tra khả năng cắt để đảm bảo chất lượng cắt. Núm điều khiển tốc độ guồng xoắn có thể được đặt 1 vị trí ở hai bên của số tốc độ guồng xoắn được chỉ ra trên biểu đồ để giải thích sự khác biệt về tình trạng cỏ, chiều dài cỏ bị cắt và tùy chọn cá nhân.

Xả Hệ thống Nhiên liệu

G411275

Đỗ máy trên bề mặt bằng phẳng, hạ dao xoắn, gài phanh tay, tắt động cơ và rút chìa khóa.
Đảm bảo bình nhiên liệu đã đầy ít nhất một nửa.
Mở chốt và nâng mui xe lên.

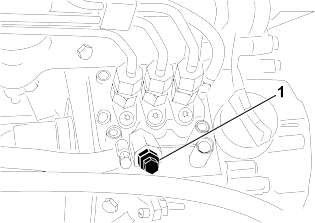

Mở vít xả khí trên bơm phun nhiên liệu.
Xoay chìa khóa điện về vị trí Bật.

Lưu ý: Bơm nhiên liệu chạy điện chạy, đẩy không khí ra xung quanh vít xả khí.
Siết chặt vít và xoay chìa khóa điện về vị trí Tắt.

Lưu ý: Động cơ sẽ khởi động sau khi bạn làm theo quy trình này. Nếu động cơ không khởi động, có thể bạn sẽ cần phải xả khí từ kim phun.

Lời khuyên về Vận hành

Kỹ thuật Cắt cỏ

Để bắt đầu cắt, hãy bật các dao xoắn, sau đó từ từ tiếp cận khu vực cắt. Ngay khi các dao xoắn phía trước nằm phía trên khu vực cắt, hãy hạ dao xoắn xuống.
Để đạt được đường cắt và kẻ sọc chuyên nghiệp như mong muốn đối với một số ứng dụng, hãy tìm một cái cây hoặc vật thể khác ở xa và lái thẳng về phía đó.
Ngay sau khi các dao xoắn phía trước chạm đến mép của khu vực cắt cỏ, hãy nâng các dao xoắn lên và thực hiện quay theo hình giọt nước mắt để nhanh chóng vạch đường thẳng cho đường cắt tiếp theo.
Để dễ dàng cắt cỏ xung quanh các hố cát, ao hồ hoặc các đường viền khác, hãy sử dụng Sidewinder và di chuyển cần điều khiển sang trái hoặc phải, tùy thuộc vào ứng dụng cắt cỏ của bạn. Bạn cũng có thể dịch chuyển các dao xoắn để thay đổi tính năng theo dõi lốp.
Các dao xoắn có xu hướng hất văng cỏ ra phía trước hoặc phía sau máy. Hất văng cỏ xén ra phía trước khi cắt một lượng cỏ nhỏ hơn, giúp tạo ra bề mặt đẹp hơn sau khi cắt. Để hất văng cỏ xén ra phía trước, chỉ cần đóng tấm chắn phía sau trên các dao xoắn.

Thận trọng

Mở hoặc đóng tấm chắn dao xoắn khi động cơ đang chạy có thể gây thương tích nhẹ hoặc trung bình.

Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại trước khi mở hoặc đóng các tấm chắn của dao xoắn.

Khi cắt lượng cỏ lớn hơn, hãy đặt các tấm chắn ngay bên dưới theo chiều ngang. Không mở các tấm chắn quá rộng, nếu không lượng cỏ xén quá lớn có thể tích tụ trên khung, màn tản nhiệt phía sau và khu vực động cơ.
Các dao xoắn cũng được trang bị các tấm đối trọng cân bằng ở đầu không có mô-tơ để cắt đồng đều. Bạn có thể thêm hoặc bớt tấm đối trọng nếu có sự không phù hợp trên sân cỏ.

Sau khi vận hành

Sau khi Cắt cỏ

Rửa máy và tra mỡ.

Kéo Máy

Trong trường hợp khẩn cấp, bạn có thể kéo máy trong một khoảng cách ngắn; tuy nhiên, Toro không khuyến nghị đây là quy trình tiêu chuẩn.

Quan trọng

Không kéo máy nhanh hơn 3 đến 4 km/h vì có thể làm hỏng hệ thống truyền động. Nếu bạn phải di chuyển máy trong một khoảng cách xa, hãy vận chuyển máy trên xe tải hoặc xe moóc.

Mở mui xe.

G413470

Gần chốt mui xe bên phải, xoay van rẽ nhánh trên bơm 90° (¼ vòng).
Đóng và chốt mui xe.
Kết nối xe kéo với máy tại các điểm buộc.
Ngồi vào ghế của người vận hành, và nếu cần, hãy sử dụng phanh tay để điều khiển máy của bạn trong khi kéo.

Quan trọng

Không khởi động động cơ trong khi van rẽ nhánh đang mở.
Trước khi khởi động động cơ, đóng van rẽ nhánh bằng cách xoay một góc 90° (¼ vòng).

Vị trí Điểm Buộc

G413471

Vòng buộc

Vận chuyển Máy

Hãy làm theo những lời khuyên dưới đây khi vận chuyển máy.
- Sử dụng dốc có chiều rộng đầy đủ để chất máy lên xe moóc hoặc xe tải.
- Buộc chặt máy xuống.

Bảo trì

Lưu ý: Xác định các mặt bên trái và bên phải của máy từ vị trí vận hành bình thường.

Lưu ý: Tải xuống bản sao miễn phí của sơ đồ phần điện hoặc thủy lực bằng cách truy cập www.Toro.com và tìm kiếm máy của bạn từ liên kết Hướng dẫn sử dụng trên trang chủ.

Quan trọng

Tham khảo hướng dẫn sử dụng động cơ và Hướng dẫn Vận hành dao xoắn để biết thêm các quy trình bảo dưỡng.

Lịch bảo trì đề xuất

Khoảng cách thời gian bảo dưỡng bảo trì	Quy trình bảo trì	Số sản phẩm	Số lượng	Mô tả
Sau giờ đầu tiên	Siết chặt đai ốc vấu ở bánh xe với lực từ 61 đến 88 N∙m.	-	-	-
	Siết chặt đai ốc moay ơ trước, bên trái và bên phải, với lực từ 339 đến 373 N·m.	-	-	-
	Siết chặt đai ốc moay ơ sau với lực từ 339 đến 373 N·m.	-	-	-
Sau 10 giờ đầu tiên	Siết chặt đai ốc vấu ở bánh xe với lực từ 61 đến 88 N∙m.	-	-	-
	Siết chặt đai ốc moay ơ trước, bên trái và bên phải, với lực từ 339 đến 373 N·m.	-	-	-
	Siết chặt đai ốc moay ơ sau với lực từ 339 đến 373 N·m.	-	-	-
	Kiểm tra tình trạng và độ căng của tất cả các dây đai.	130-1241	1	Dây đai máy dao điện/quạt
	Kiểm tra tình trạng và độ căng của tất cả các dây đai.	95-8730	1	Dây đai truyền động thủy tĩnh
Sau 50 giờ đầu tiên	Thay dầu động cơ và bộ lọc dầu động cơ.	127-0511	1	Bộ lọc dầu động cơ
		121-6395	1	Dầu động cơ cao cấp 15W-40 (5 gallon)
		121-6394	1	Dầu động cơ cao cấp 15W-40 (55 gallon)
Trước mỗi lần sử dụng hoặc hàng ngày	Kiểm tra (các) dây đai an toàn.	-	-	-
	Kiểm tra công tắc khóa liên động.	-	-	-
	Kiểm tra mức dầu động cơ.	121-6395	1	Dầu động cơ cao cấp 15W-40 (5 gallon)
	Kiểm tra mức dầu động cơ.	121-6394	1	Dầu động cơ cao cấp 15W-40 (55 gallon)
	Xả bình tách nước.	-	-	-
	Kiểm tra áp suất lốp.	-	-	-
	Kiểm tra mức dung dịch làm mát động cơ.	-	-	-
	Làm sạch hệ thống làm mát động cơ.	-	-	-
	Kiểm tra đường dẫn và ống mềm thủy lực.	-	-	-
	Kiểm tra mức chất lỏng thủy lực.	133-8086	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (5 gallon)
	Kiểm tra mức chất lỏng thủy lực.	133-8087	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (55 gallon)
	Kiểm tra điểm tiếp xúc của guồng xoắn với dao bụng.	-	-	-
Cứ 25 giờ một lần	Kiểm tra mức chất điện giải (nếu máy đang ở trạng thái bảo quản, kiểm tra 30 ngày một lần).	-	-	-
Cứ 50 giờ một lần	Bôi trơn mọi vòng bi và ống lót (bôi trơn mọi vòng bi và ống lót hàng ngày trong điều kiện quá nhiều bụi bẩn).	108-1190	1	Mỡ đa năng cao cấp (14 oz)
Cứ 100 giờ một lần	Kiểm tra tình trạng và độ căng của tất cả các dây đai.	130-1241	1	Dây đai máy dao điện/quạt
Cứ 100 giờ một lần	Kiểm tra tình trạng và độ căng của tất cả các dây đai.	95-8730	1	Dây đai truyền động thủy tĩnh
Cứ 150 giờ một lần	Thay dầu động cơ và bộ lọc dầu động cơ.	127-0511	1	Bộ lọc dầu động cơ
		121-6395	1	Dầu động cơ cao cấp 15W-40 (5 gallon)
		121-6394	1	Dầu động cơ cao cấp 15W-40 (55 gallon)
Cứ 200 giờ một lần	Bảo dưỡng bộ lọc khí (thường xuyên hơn trong điều kiện quá bẩn hoặc nhiều bụi).	108-3811	1	Lõi lọc bộ lọc khí
	Siết chặt đai ốc vấu ở bánh xe với lực từ 61 đến 88 N∙m.	-	-	-
	Siết chặt đai ốc moay ơ trước, bên trái và bên phải, với lực từ 339 đến 373 N·m.	-	-	-
	Siết chặt đai ốc moay ơ sau với lực từ 339 đến 373 N·m.	-	-	-
	Kiểm tra điều chỉnh phanh tay.	-	-	-
Cứ 400 giờ một lần	Kiểm tra đường dẫn nhiên liệu và kết nối.	-	-	-
Cứ 400 giờ một lần	Thay bầu lọc nhiên liệu.	110-9049	1	Hộp chứa bộ lọc nhiên liệu
Cứ 500 giờ một lần	Bôi mỡ các vòng bi ở trục sau.	108-1190	1	Mỡ đa năng cao cấp (14 oz)
Cứ 800 giờ một lần	Thay chất lỏng thủy lực (nếu bạn không sử dụng chất lỏng thủy lực được khuyến nghị hoặc đã từng đổ đầy chất lỏng thay thế vào bình chứa).	133-8086	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (5 gallon)
		133-8087	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (55 gallon)
	Thay bộ lọc thủy lực (nếu bạn không sử dụng chất lỏng thủy lực được khuyến nghị hoặc đã từng đổ đầy chất lỏng thay thế vào bình chứa).	86-3010	1	Bộ lọc thủy lực
Cứ 1.000 giờ một lần	Thay bộ lọc thủy lực (nếu bạn đang sử dụng chất lỏng thủy lực được khuyến nghị).	86-3010	1	Bộ lọc thủy lực
Cứ 2.000 giờ một lần	Thay chất lỏng thủy lực (nếu bạn đang sử dụng chất lỏng thủy lực được khuyến nghị).	133-8086	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (5 gallon)
Cứ 2.000 giờ một lần		133-8087	1	Chất lỏng thủy lực có thời hạn sử dụng lâu dài PX (55 gallon)
Cứ 2 năm một lần	Xả và làm sạch bình nhiên liệu.	-	-	-
Cứ 2 năm một lần	Dội sạch và thay chất lỏng của hệ thống làm mát (mang máy đến Đại lý Dịch vụ được Ủy quyền hoặc Nhà phân phối hoặc tham khảo Hướng dẫn Sử dụng Dịch vụ).	-	-	-

Danh sách Kiểm tra Bảo trì Hàng ngày

Mục Kiểm tra Bảo trì	Trong tuần:
Mục Kiểm tra Bảo trì	Thứ Hai	Thứ Ba	Thứ Tư	Thứ Năm	Thứ Sáu	Thứ Bảy	Chủ Nhật
Kiểm tra hoạt động của khóa liên động an toàn.
Kiểm tra hoạt động của phanh.
Kiểm tra mức dầu động cơ và mức nhiên liệu.
Kiểm tra mức chất lỏng của hệ thống làm mát.
Xả bình tách nước/nhiên liệu.
Kiểm tra bộ lọc khí, cốc chứa bụi và van thổi.
Kiểm tra bộ tản nhiệt và màn xem có mảnh vụn không.
Kiểm tra tiếng ồn bất thường của động cơ.1
Kiểm tra tiếng ồn bất thường khi vận hành.
Kiểm tra mức chất lỏng của hệ thống thủy lực.
Kiểm tra các ống mềm thủy lực xem có bị hư hỏng không.
Kiểm tra rò rỉ chất lỏng.
Kiểm tra mức nhiên liệu.
Kiểm tra áp suất lốp.
Kiểm tra hoạt động của thiết bị.
Kiểm tra điều chỉnh tiếp xúc giữa guồng xoắn và dao bụng.
Kiểm tra điều chỉnh độ cao cắt.
Bôi trơn tất cả núm tra mỡ.2
Sơn lại lớp sơn đã bị hỏng.
Rửa máy.
Kiểm tra bugi đốt nóng và mắt kim phun nếu động cơ khởi động khó, tạo ra quá nhiều khói hoặc chạy không đều. Ngay sau mỗi lần rửa, bất kể khoảng cách thời gian được liệt kê

Ký hiệu Khu vực Cần Quan tâm

Người thực hiện kiểm tra:
Mục	Ngày	Thông tin
1
2
3
4
5

Quy trình trước khi bảo trì

Chuẩn bị Bảo trì

Đỗ máy trên bề mặt bằng phẳng, hạ các dao xoắn và bật phanh tay.
Tắt động cơ, rút chìa khóa, chờ cho tất cả các bộ phận chuyển động dừng lại và để động cơ nguội.

Nâng Phía trước của Máy

Chèn lốp xe.

G414298

Kích phía trước của máy dưới ống vuông của khung dưới càng gần tấm bên càng tốt theo minh họa.
Nâng máy bằng các con đội kê chuyên dụng cho trọng lượng của máy dưới ống vuông hoặc mô-tơ bánh xe.

Nâng Phía Sau Máy (dùng Tời)

G414299

Chèn lốp xe.
Siết chặt tời vào vòng buộc của phuộc bánh sau .
Nâng máy cẩn thận.
Nâng máy bằng các con đội kê chuyên dụng cho trọng lượng của máy dưới khung .

Nâng Phía Sau Máy (dùng Con đội kê)

G447817

Chèn lốp xe.
Kích phía sau của máy dưới mô-tơ bánh sau .
Nâng máy bằng các con đội kê chuyên dụng cho trọng lượng của máy dưới khung .

Tháo Nắp Ắc quy

G448592

Tháo nắp ắc quy như hình minh họa.

Mở Mui xe

G414711

Mở chốt ở hai bên mui xe.

G414712

Xoay mở mui xe.

Bôi trơn

Bôi mỡ cho Vòng bi và Ống lót

Máy có các núm tra mỡ phải được bôi trơn thường xuyên. Điều kiện vận hành nhiều bụi và bẩn có thể khiến bụi bẩn bám vào các vòng bi và ống lót, dẫn đến bị mài mòn nhanh hơn. Bôi trơn các núm tra mỡ ngay sau mỗi lần rửa, bất kể khoảng cách thời gian theo quy định.

Chuẩn bị máy để bảo trì.
Bôi mỡ cho tất cả các ống nối của máy bằng mỡ liti số 2.

Vị trí Núm Tra Mỡ

Thông số kỹ thuật của mỡ: Mỡ liti số 2

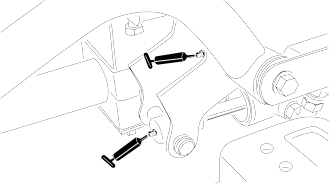

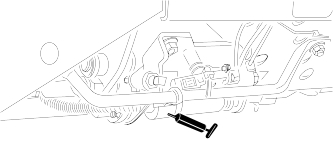

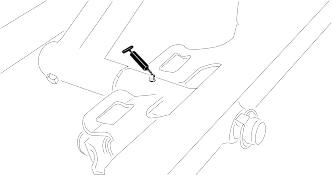

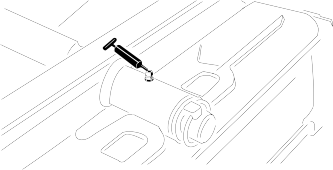

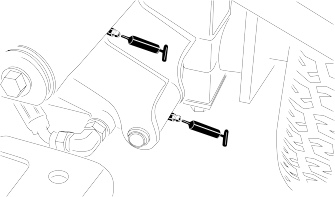

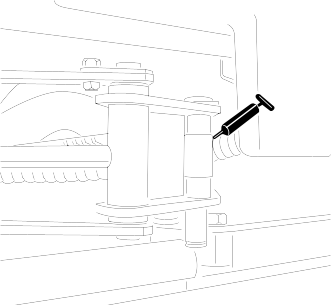

Trục dao xoắn phía sau	G450432
Trục dao xoắn phía trước	G450435

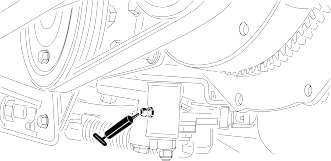

Đầu xilanh Sidewinder (2 khớp nối; chỉ dành cho Kiểu máy 03171)	G450436

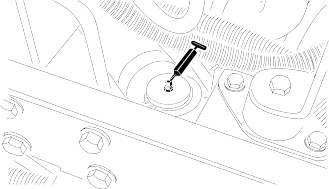

Trục lái	G450437

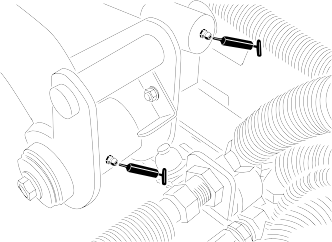

Trục tay đòn nâng và xilanh nâng phía sau (2 khớp nối)	G450438
Trục tay đòn nâng và xilanh nâng phía trước bên trái (2 khớp nối)	G450439
Trục tay đòn nâng và xilanh nâng phía trước bên phải (2 khớp nối)	G450440

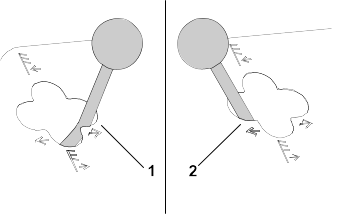

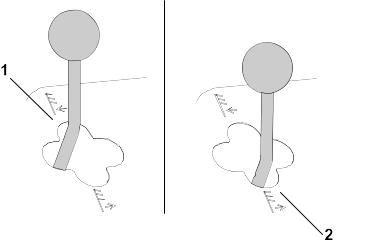

Cơ chế điều chỉnh số Mo	G450441
Thanh trượt cắt cỏ/vận chuyển	G450442

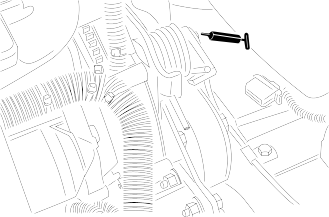

Trục căng dây đai	G450443
Xilanh lái	G450444
Lưu ý: Nếu muốn, hãy lắp thêm một núm tra mỡ vào đầu kia của xilanh lái. Tháo lốp, lắp khớp nối, bôi mỡ khớp nối, tháo khớp nối và lắp nút.	G450445

Kiểm tra Vòng bi Kín

Vòng bi hiếm khi bị hỏng do lỗi vật liệu hoặc tay nghề. Lý do hỏng phổ biến nhất là do độ ẩm và chất bẩn lọt qua các phớt dầu bảo vệ. Những vòng bi được bôi mỡ dựa vào việc bảo dưỡng thường xuyên để loại bỏ các mảnh vụn có hại ra khỏi khu vực vòng bi. Những vòng bi phớt dầu dựa vào việc đổ đầy mỡ đặc biệt lúc đầu và phớt dầu tích hợp mạnh mẽ để giữ cho các chất bẩn và hơi ẩm không vào trong các bộ phận lăn.

Vòng bi phớt dầu không cần phải bôi trơn hay bảo trì ngắn hạn. Điều này giảm thiểu yêu cầu bảo dưỡng định kỳ và giảm nguy cơ làm hỏng sân cỏ do nhiễm bẩn mỡ. Các sản phẩm vòng bi phớt dầu này sẽ cung cấp hiệu suất và thời hạn sử dụng tốt trong điều kiện sử dụng bình thường, nhưng bạn nên kiểm tra định kỳ tình trạng vòng bi và tính toàn vẹn của phớt dầu để tránh thời gian dừng hoạt động. Kiểm tra vòng bi theo mùa và thay thế nếu chúng bị hỏng hoặc mài mòn. Vòng bi phải hoạt động trơn tru và không có các đặc tính bất lợi như nhiệt độ cao, tiếng ồn, lỏng lẻo, hoặc dấu hiệu bị ăn mòn (gỉ).

Do điều kiện vận hành mà các vòng bi/sản phẩm phớt dầu này phải chịu tác động (tức là cát, hóa chất cỏ, nước, va đập, v.v.) chúng được coi là bộ phận bị mài mòn bình thường. Những vòng bi bị hỏng do các nguyên nhân không phải do khiếm khuyết về vật liệu hoặc tay nghề thường sẽ không được bảo hành.

Lưu ý: Thời hạn sử dụng vòng bi có thể bị ảnh hưởng xấu bởi các quy trình rửa không đúng cách. Không rửa máy khi còn nóng và tránh phun áp suất cao hoặc khối lượng lớn vào vòng bi.

Bảo trì động cơ

Thông số kỹ thuật của dầu động cơ

Loại dầu

Sử dụng dầu động cơ ít tro, chất lượng cao, đáp ứng hoặc vượt mức dịch vụ API CH-4 trở lên.

Sử dụng cấp độ nhớt sau của dầu động cơ:

Dầu ưu tiên: SAE 15W-40 [-17°C (trên 0°F)]
Dầu thay thế: SAE 10W-30 hoặc 5W-30 (mọi nhiệt độ)

Dầu Động cơ Cao cấp Toro được cung cấp từ nhà phân phối Toro được ủy quyền của bạn với cấp độ nhớt 15W-40 hoặc 10W-30.

Dung tích cacte

Khoảng 3,8 L với bộ lọc

Kiểm tra Mức Dầu Động cơ

Lưu ý: Kiểm tra dầu khi động cơ nguội. Nếu động cơ còn nóng, hãy chờ 10 phút trước khi kiểm tra.

Nếu mức dầu dưới vạch giới hạn dưới trên que thăm, từ từ đổ thêm dầu cho tới khi đạt đến vạch giới hạn trên của que thăm.

Quan trọng

Giữ mức dầu động cơ nằm giữa giới hạn trên và dưới trên que thăm. Đổ quá nhiều hoặc quá ít dầu động cơ có thể gây hư hỏng động cơ nghiêm trọng.

Chuẩn bị máy để bảo trì.

G453109

Mở mui xe.

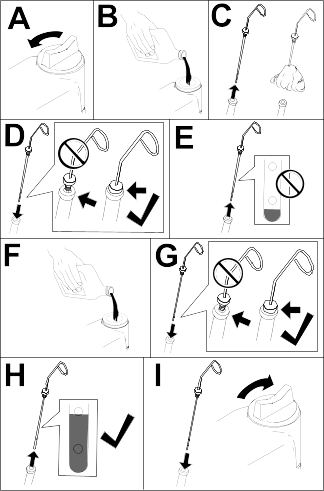

Kiểm tra mức dầu động cơ.
Đóng và chốt mui xe.

Thay Dầu Động cơ và Bộ lọc

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.
Thực hiện các bước sau để thay dầu động cơ:

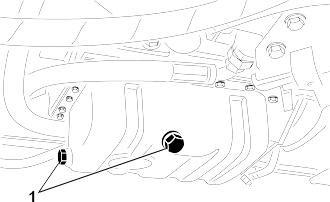

1. Tháo một nút xả và để dầu thừa chảy hết ra khỏi động cơ.
2. Lắp nút xả.
G414739
Thay bộ lọc dầu động cơ.

G414740

Lưu ý: Không siết bộ lọc quá chặt.
Đổ thêm dầu vào cacte.

G453108
Đóng và chốt mui xe.

Bảo dưỡng Bộ lọc Khí

Kiểm tra toàn bộ hệ thống nạp xem có bị rò rỉ, hư hỏng hoặc lỏng kẹp ống mềm không. Không sử dụng bộ lọc khí bị hỏng.
Bảo dưỡng bộ lọc khí theo khoảng cách thời gian bảo dưỡng được khuyến nghị hoặc sớm hơn nếu hiệu suất động cơ giảm do điều kiện quá nhiều bụi bẩn. Thay bộ lọc khí trước khi cần thiết sẽ làm tăng khả năng bụi bẩn xâm nhập vào động cơ khi bộ lọc được tháo ra.

Quan trọng

Đảm bảo nắp được đặt đúng vị trí, bịt kín với thân bộ lọc khí và van xả cao su ở vị trí hướng xuống dưới — giữa vị trí 5 giờ và 7 giờ khi nhìn từ đầu cuối.

G448875

Bảo trì hệ thống nhiên liệu

Hướng dẫn Vận hành này chứa thông tin chi tiết hơn về bảo dưỡng nhiên liệu và hệ thống nhiên liệu so với Hướng dẫn Sử dụng động cơ, đây là tài liệu tham khảo đa năng liên quan đến nhiên liệu và bảo dưỡng nhiên liệu.

Đảm bảo bạn hiểu rõ việc bảo dưỡng hệ thống nhiên liệu, lưu trữ nhiên liệu và chất lượng nhiên liệu cần được chú ý để tránh thời gian ngừng hoạt động và sửa chữa động cơ trên quy mô rộng.

Hệ thống nhiên liệu có dung sai cực kỳ chặt chẽ do các yêu cầu về khí thải và kiểm soát. Chất lượng và độ sạch của nhiên liệu diesel quan trọng hơn đối với tuổi thọ của hệ thống phun nhiên liệu đường ray chung áp suất cao (HPCR) ngày nay được sử dụng trên động cơ diesel.

Quan trọng

Nước hoặc không khí trong hệ thống nhiên liệu sẽ làm hỏng động cơ của bạn! Đừng cho rằng nhiên liệu mới là sạch. Đảm bảo nhiên liệu của bạn đến từ một nhà cung cấp chất lượng, bảo quản nhiên liệu đúng cách và sử dụng nguồn cấp nhiên liệu trong vòng 180 ngày.

Quan trọng

Nếu bạn không tuân theo các quy trình thay thế bộ lọc nhiên liệu, bảo dưỡng hệ thống nhiên liệu và lưu trữ nhiên liệu, hệ thống nhiên liệu của động cơ có thể bị hỏng sớm. Thực hiện tất cả các công việc bảo dưỡng hệ thống nhiên liệu theo các khoảng cách thời gian quy định hoặc bất cứ khi nào nhiên liệu bị nhiễm bẩn hoặc kém chất lượng.

Lưu trữ nhiên liệu

Lưu trữ nhiên liệu đúng cách là việc rất quan trọng đối với động cơ của bạn. Việc bảo dưỡng bình lưu trữ nhiên liệu đúng cách thường bị bỏ qua nên dẫn đến nhiễm bẩn nhiên liệu cấp cho máy.

Chỉ mua đủ nhiên liệu mà bạn sẽ tiêu thụ trong vòng 180 ngày. Không sử dụng nhiên liệu đã được lưu trữ trong hơn 180 ngày. Điều này giúp loại bỏ nước và các chất gây ô nhiễm khác trong nhiên liệu.
Nếu bạn không loại bỏ nước ra khỏi bình lưu trữ hoặc bình nhiên liệu của máy, nước có thể gây rỉ sét hoặc nhiễm bẩn trong bình lưu trữ và các bộ phận của hệ thống nhiên liệu. Cặn trong bình do nấm mốc, vi khuẩn hoặc nấm phát triển làm hạn chế dòng chảy và làm tắc nghẽn bộ lọc và kim phun nhiên liệu.
Thường xuyên kiểm tra bình lưu trữ nhiên liệu và bình nhiên liệu của máy để theo dõi chất lượng nhiên liệu trong bình.
Đảm bảo nhiên liệu của bạn đến từ một nhà cung cấp chất lượng.
Nếu bạn thấy nước hoặc chất gây ô nhiễm trong bình lưu trữ hoặc bình nhiên liệu của máy, hãy làm việc với nhà cung cấp nhiên liệu của bạn để khắc phục sự cố và thực hiện tất cả các hoạt động bảo dưỡng hệ thống nhiên liệu.
Không lưu trữ nhiên liệu diesel trong bình hoặc bầulocj được làm bằng các bộ phận mạ kẽm.

Bảo dưỡng Bình Nhiên liệu

Chuẩn bị máy để bảo trì.
Xả và làm sạch bình nếu hệ thống nhiên liệu bị nhiễm bẩn hoặc nếu máy sẽ được cất giữ trong thời gian dài. Sử dụng nhiên liệu sạch để dội sạch bình.

Kiểm tra Đường dẫn Nhiên liệu và Kết nối

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.
Kiểm tra đường dẫn nhiên liệu và đầu nối xem có bị xuống cấp, hư hỏng hoặc kết nối bị lỏng hay không.

Lưu ý: Sửa chữa hoặc thay bất kỳ đường dẫn nhiên liệu hoặc đầu nối nào bị hỏng hoặc bị mòn.
Đóng và chốt mui xe.

Bảo dưỡng bình tách nhiên liệu/nước

Xả bình tách nhiên liệu/nước

Chuẩn bị máy để bảo trì.
Xả bình tách nước như hình minh họa.

G452998
Khởi động động cơ, kiểm tra rò rỉ và tắt động cơ.

Lưu ý: Sửa chữa tất cả các chỗ rò rỉ nhiên liệu.

Thay bộ lọc tách nhiên liệu/nước

Thay bộ lọc như được minh họa.

G452996
Khởi động động cơ, kiểm tra rò rỉ và tắt động cơ.

Lưu ý: Sửa chữa tất cả các chỗ rò rỉ nhiên liệu.

Xả Khí từ Kim phun

Lưu ý: Chỉ sử dụng quy trình này nếu đã lọc hết khí hệ thống nhiên liệu thông qua quy trình mồi thông thường và động cơ không khởi động.

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe, và chờ động cơ nguội.
Nới lỏng đai ốc của ống của đường dẫn nhiên liệu đến mắt kim phun nhiên liệu Số 1.

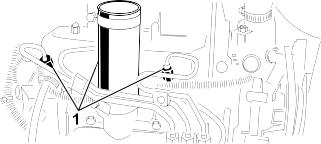

G415052
1. Kim phun Nhiên liệu
Di chuyển van tiết lưu đến vị trí Nhanh.
Xoay chìa khóa đến vị trí Khởi động và quan sát dòng nhiên liệu xung quanh đầu nối. Xoay chìa khóa đến vị trí Tắt khi có dòng chảy liên tục.

Quan trọng

Để ngăn mô-tơ khởi động quá nóng, không bật bộ khởi động lâu hơn 15 giây. Sau 10 giây quay liên tục, hãy chờ 60 giây trước khi bật lại mô-tơ khởi động.
Siết chặt đai ốc của ống.
Làm sạch mọi nhiên liệu chảy ra khỏi động cơ.
Lặp lại các bước từ 3 đến 7 đối với các mắt kim phun nhiên liệu còn lại.
Khởi động động cơ, kiểm tra rò rỉ và tắt động cơ.

Lưu ý: Sửa chữa tất cả các chỗ rò rỉ nhiên liệu.
Đóng và chốt mui xe.

Bảo trì hệ thống điện

Bảo dưỡng Ắc quy

Nguy hiểm

Chất điện phân trong ắc quy có chứa axit sulfuric, có thể gây bỏng nghiêm trọng và nếu ăn phải có thể gây chết người.

Không được uống chất điện phân và tránh tiếp xúc với da, mắt hoặc quần áo.
Đeo kính bảo hộ và găng tay cao su.
Nạp đầy ắc quy ở nơi luôn có sẵn nước sạch để rửa sạch da.

Cảnh báo

Định tuyến cáp ắc quy không chính xác có thể làm hỏng bộ kéo và dây cáp, gây ra tia lửa. Tia lửa có thể gây nổ khí trong ắc quy, dẫn đến thương tích nghiêm trọng hoặc tử vong.

Luôn ngắt kết nối cáp âm (màu đen) của ắc quy trước khi ngắt kết nối cáp dương (màu đỏ).
Luôn kết nối cáp dương (màu đỏ) của ắc quy trước khi kết nối cáp âm (màu đen).

Chuẩn bị máy để bảo trì.
Tháo nắp ắc quy.
Tháo nắp bình nạp của ắc quy.
Duy trì mức chất điện phân của ắc quy trong các ắc quy bằng nước cất hoặc nước khử khoáng.

Lưu ý: Không nạp vào ắc quy ở phía trên đáy của vòng tách bên trong mỗi ắc quy.
Lắp nắp nạp khi lỗ thông hơi hướng ra phía sau (về phía bình nhiên liệu).
Làm sạch phần trên của ắc quy bằng cách rửa định kỳ bằng bàn chải nhúng trong dung dịch amoniac hoặc soda bicacbonat. Dội sạch bề mặt trên cùng bằng nước sau khi làm sạch.

Quan trọng

Không tháo nắp bình nạp trong khi làm sạch.
Kiểm tra kẹp cáp ắc quy và cọc ắc quy xem có bị ăn mòn không. Nếu xảy ra ăn mòn, hãy thực hiện như sau:
1. Ngắt kết nối cáp âm (-) của ắc quy.
2. Ngắt kết nối cáp dương (+) của ắc quy.
3. Làm sạch các kẹp và cọc riêng biệt.
4. Kết nối cáp dương (+) của ắc quy.
5. Kết nối cáp âm (-) của ắc quy.
6. Bọc các kẹp và cực bằng lớp bảo vệ cực của ắc quy.
Kiểm tra xem các kẹp cáp ắc quy đã chặt vào các cọc ắc quy chưa.
Lắp nắp ắc quy.

Lưu ý: Cất giữ máy ở nơi có nhiệt độ mát hơn chứ không phải ấm hơn để ngăn ắc quy xả nhanh hơn.

Bảo dưỡng Cầu chì

Chuẩn bị máy để bảo trì.
Nhấc nắp ra khỏi tay đòn điều khiển.
G416222
1. Bên phải của máy
2. Nắp tay đòn điều khiển
3. Bộ giữ cầu chì
4. Khối cầu chì
Xác định vị trí cầu chì hở trong bộ giữ cầu chì hoặc khối nắp cầu chì.
Thay cầu chì bằng cầu chì cùng loại và cùng cường độ dòng điện.
Lắp nắp vào tay đòn điều khiển.

Bảo trì hệ thống truyền động

Kiểm tra Áp suất Lốp

Cảnh báo

Áp suất thấp của lốp làm giảm độ ổn định của máy trên mặt dốc. Điều này có thể gây lật xe, có thể dẫn đến tử vong hoặc gây thương tích nghiêm trọng.

Không bơm lốp xe non hơi.

Lưu ý: Duy trì áp suất được khuyến nghị trong tất cả các lốp xe để đảm bảo chất lượng mặt cắt tốt và hiệu suất máy phù hợp.

Đo áp suất khí trong mỗi lốp. Áp suất khí chính xác ở lốp là từ 97 đến 110 kPa.
Nếu cần, hãy thêm khí để đẩy không khí ra khỏi lốp xe cho đến khi bạn đo được giá trị từ 97 đến 110 kPa.

Siết chặt Đai ốc Vấu ở Bánh xe.

Tạo cặp ngẫu lực cắt nhau lên các đai ốc bánh xe từ 61 đến 88 N∙m.

Cảnh báo

Không duy trì lực siết phù hợp của đai ốc bánh xe có thể dẫn đến tử vong hoặc thương tích nghiêm trọng.

Duy trì lực siết phù hợp của đai ốc bánh xe.

Siết đai ốc của trụ trục

Siết đai ốc moay ơ với lực từ 339 đến 373 N·m.

Điều chỉnh Truyền động Kéo cho Vị trí Số Mo

Nếu máy di chuyển khi bàn đạp kéo ở vị trí số Mo, hãy điều chỉnh cam kéo.

Chuẩn bị máy để bảo trì.
Nâng một bánh trước và một bánh sau lên khỏi mặt đất và đặt các khối đỡ bên dưới khung.

Cảnh báo

Nếu không được kê đỡ đủ mức, máy có thể vô tình bị đổ, gây thương tích nghiêm trọng hoặc tử vong.

Nâng một bánh trước và bánh sau lên khỏi mặt đất để ngăn máy di chuyển trong quá trình điều chỉnh.

G416234

Nới lỏng êcu hãm trên cam điều chỉnh lực kéo .

Cảnh báo

Động cơ phải đang chạy để có thể thực hiện điều chỉnh cuối cùng đối với cam điều chỉnh lực kéo. Tiếp xúc với các bộ phận nóng hoặc đang chuyển động có thể dẫn đến tử vong hoặc thương tích nghiêm trọng.

Không để tay, chân, mặt và các bộ phận khác của cơ thể lại gần bộ triệt tiếng ồn, các bộ phận nóng khác của động cơ và các bộ phận đang quay.
Khởi động động cơ và xoay lục giác cam theo một trong hai hướng để xác định vị trí ở giữa của nhịp số Mo.
Siết chặt êcu hãm cố định điều chỉnh.
Tắt động cơ.
Tháo các khối đỡ và hạ máy xuống mặt đất. Lái thử máy để đảm bảo máy không di chuyển khi bàn đạp kéo ở vị trí số Mo.

Bảo trì Hệ thống Làm mát

Thông số kỹ thuật của chất làm mát

Bình chứa dung dịch làm mát được đổ đầy tại nhà máy với dung dịch 50/50 nước và dung dịch mát gốc ethylene glycol có thời hạn sử dụng lâu dài.

Quan trọng

Chỉ sử dụng dung dịch làm mát có bán trên thị trường đáp ứng các thông số kỹ thuật được liệt kê trong Bảng Tiêu chuẩn dung dịch làm mát có Thời hạn Sử dụng Lâu dài.

Không sử dụng dung dịch làm mát theo công nghệ axit vô cơ (IAT) thông thường (màu xanh lá) trong máy của bạn. Không trộn dung dịch làm mát thông thường với dung dịch làm mát có thời hạn sử dụng lâu dài.

Bảng Loại dung dịch làm mát

Loại chất làm mát Ethylene-Glycol

Loại chất chống ăn mòn

Chất chống đông có thời hạn sử dụng lâu dài

Công nghệ axit hữu cơ (OAT)

Quan trọng

Không dựa vào màu sắc của dung dịch làm mát để xác định sự khác biệt giữa dung dịch làm mát theo công nghệ axit vô cơ (IAT) thông thường (màu xanh lá cây) và dung dịch làm mát có thời hạn sử dụng lâu dài.

Các nhà sản xuất dung dịch làm mát có thể nhuộm dung dịch làm mát có thời hạn sử dụng lâu dài bằng một trong các màu sau: đỏ, hồng, cam, vàng, xanh lam, xanh mòng két, tím và xanh lá cây. Sử dụng dung dịch làm mát đáp ứng các thông số kỹ thuật trong Bảng Tiêu chuẩn Dung dịch làm mát có Thời hạn Sử dụng Lâu dài.

Tiêu chuẩn Dung dịch làm mát có Thời hạn Sử dụng Lâu dài

ATSM Quốc tế	SAE quốc tế
D3306 và D4985	J1034, J814 và 1941

Quan trọng

Nồng độ dung dịch làm mát phải là hỗn hợp 50/50 dung dịch làm mát với nước.

Ưu tiên: Khi trộn dung dịch làm mát từ chất cô đặc, hãy trộn với nước cất.
Lựa chọn ưu tiên: Nếu không có nước cất, hãy sử dụng dung dịch làm mát trộn sẵn thay vì chất cô đặc.
Yêu cầu tối thiểu: Nếu không có sẵn nước cất và dung dịch làm mát trộn sẵn, hãy pha dung dịch làm mát cô đặc với nước sạch có thể uống được.

Công suất hệ thống làm mát

Khoảng 5,7 L

Kiểm tra Mức dung dịch làm mát

Thận trọng

Nếu động cơ đang chạy, chất làm mát nóng, có áp suất có thể thoát ra, điều này có thể dẫn đến thương tích nhẹ hoặc vừa phải.

Không mở nắp bộ tản nhiệt khi động cơ đang chạy.
Dùng giẻ lau khi mở nắp bộ tản nhiệt và mở nắp từ từ để hơi nước thoát ra ngoài.

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.

G416239

Kiểm tra mức dung dịch làm mát trong bình giãn nở .

Lưu ý: Khi động cơ nguội, mức dung dịch làm mát phải xấp xỉ ở giữa các vạch trên mặt bên của bình.
Nếu mức dung dịch làm mát thấp, hãy tháo nắp bình giãn nở, đổ thêm dung dịch làm mát theo quy định vào bình cho đến khi mức dung dịch làm mát nằm giữa các vạch trên mặt bên của bình rồi lắp nắp vào bình.

Quan trọng

Không đổ quá đầy bình giãn nở.
Đóng và chốt mui xe.

Làm sạch Hệ thống Làm mát Động cơ

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.
Làm sạch khu vực động cơ kỹ lưỡng để loại bỏ tất cả các mảnh vụn.

G416240

Tháo tấm chắn dưới của bộ tản nhiệt .
Làm sạch kỹ cả hai mặt bên của khu vực bộ tản nhiệt bằng nước hoặc khí nén.
Lắp tấm chắn dưới của bộ tản nhiệt.
Đóng và chốt mui xe.

Bảo dưỡng phanh

Điều chỉnh Phanh tay

Chuẩn bị máy để bảo trì.

G416249

Nới lỏng vít định vị đang siết chặt núm vào cần phanh tay .
Xoay núm cho đến khi cần một lực từ 133 đến 178 N để khởi động cần.
Siết chặt vít định vị.

Bảo trì dây đai

Bảo dưỡng Dây đai Động cơ

Căng Dây đai Máy dao điện/Quạt

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.

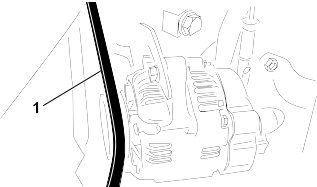

G416951

Kiểm tra độ căng dây đai của máy dao điện/quạt bằng cách ấn dây đai nửa chừng ở giữa máy dao điện và ròng rọc trục khuỷu.

Lưu ý: Với lực 98 N, dây đai sẽ bị lệch 11 mm.
Nếu độ lệch không chính xác, hãy hoàn tất quy trình sau để căng dây đai:
1. Nới lỏng bu lông siết chặt thanh giằng vào động cơ và bu lông giúp cố định máy dao điện vào thanh giằng.
2. Chèn thanh nạy vào giữa máy dao điện và động cơ và nạy máy dao điện ra phía ngoài.
3. Khi bạn đạt được độ căng dây đai thích hợp, hãy siết chặt các bu lông của máy dao điện và thanh giằng để cố định điều chỉnh.
Đóng và chốt mui xe.

Thay Dây đai Truyền động của Bơm thủy tĩnh

Lắp cần siết đai ốc hoặc một đoạn ống nhỏ vào đầu lò xo căng dây đai.

Cảnh báo

Khi bạn thay dây đai truyền động của bơm thủy tĩnh, bạn phải giải phóng lực căng trên lò xo đang chịu tải trọng nặng. Giải phóng lực căng trên lò xo không đúng cách có thể dẫn đến thương tích nghiêm trọng hoặc tử vong.

Hãy cẩn thận khi giải phóng lực căng trên lò xo.
Đẩy đầu lò xo căng dây đai xuống và ra khỏi vết khía hình chữ V trong mấu của giá gắn máy bơm, và di chuyển đầu lò xo về phía trước.
G416950
1. Mấu giá gắn máy bơm
2. Lò xo căng dây đai
3. Ròng rọc động cơ
4. Dây đai truyền động
5. Ròng rọc của bơm thủy tĩnh
Thay dây đai.
Đẩy đầu lò xo căng dây đai xuống và hướng vào trong, rồi căn chỉnh vào vết khía hình chữ V trong mấu của giá gắn máy bơm.

Bảo dưỡng nút điều khiển

Điều chỉnh Tốc độ Cắt cỏ trên Mặt đất

Chuẩn bị máy để bảo trì.

G416991

Nới lỏng đai ốc hãm cho chốt chặn tốc độ .
Điều chỉnh chốt chặn tốc độ như sau:
Lưu ý: Tốc độ cắt cỏ được đặt tại nhà máy là 9,7 km/h.
- Để giảm tốc độ cắt cỏ, xoay chốt chặn tốc độ theo chiều kim đồng hồ.
- Để tăng tốc độ cắt cỏ, xoay chốt chặn tốc độ ngược chiều kim đồng hồ.
Giữ chốt chặn tốc độ và siết chặt đai ốc hãm.
Lái thử máy để xác nhận điều chỉnh tốc độ cắt cỏ tối đa.

Điều chỉnh Van tiết lưu

Chuẩn bị máy để bảo trì.
Mở chốt và mở mui xe.
Đặt cần tiết lưu về phía sau sao cho cần dừng lại theo khe trên bảng điều khiển.
Nới lỏng đầu nối cáp van tiết lưu trên tay đòn cần bơm phun.

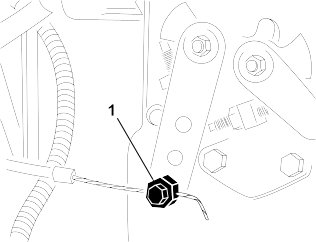

G416992

Giữ tay đòn cần bơm phun theo mức dừng chạy dừng chậm và siết chặt đầu nối cáp.
Nới lỏng các bu lông đang siết chặt điều khiển van tiết lưu vào bảng điều khiển.
Đẩy cần điều khiển van tiết lưu hết cỡ về phía trước.
Trượt tấm chặn cho đến khi nó tiếp xúc với cần tiết lưu và siết chặt các bu lông đang siết chặt điều khiển van tiết lưu vào bảng điều khiển.
Nếu van tiết lưu không ở đúng vị trí trong khi vận hành, hãy xoay lực siết êcu hãm (được dùng để đặt thiết bị ma sát trên cần tiết lưu) từ 5 đến 6 N∙m.

Lưu ý: Lực siết tối đa cần thiết để vận hành cần tiết lưu phải là 89 N.
Đóng và chốt mui xe.

Bảo trì hệ thống thủy lực

Thông số kỹ thuật của Chất lỏng Thủy lực

Bình chứa được đổ đầy tại nhà máy bằng chất lỏng thủy lực chất lượng cao. Kiểm tra mức chất lỏng thủy lực trước khi bạn khởi động động cơ lần đầu tiên và sau đó là hàng ngày.

Chất lỏng thủy lực được khuyến nghị: Chất lỏng Thủy lực có Thời hạn Sử dụng Lâu dài Toro PX; có sẵn trong thùng 19 L (5 US gallon) hoặc tang 208 L (55 US gallon).

Lưu ý: Máy sử dụng chất lỏng thay thế được khuyến nghị sẽ yêu cầu thay đổi chất lỏng và bộ lọc ít thường xuyên hơn.

Chất lỏng thủy lực thay thế: Nếu không có sẵn Chất lỏng Thủy lực Toro PX có Thời hạn Sử dụng Lâu dài , bạn có thể sử dụng một chất lỏng thủy lực thông thường khác chứa dầu mỏ, có thông số kỹ thuật nằm trong phạm vi được quy định cho tất cả các tính chất vật liệu sau đây và đáp ứng các tiêu chuẩn công nghiệp. Không sử dụng chất lỏng tổng hợp. Tham khảo ý kiến của nhà phân phối chất bôi trơn của bạn để xác định sản phẩm ưng ý.

Lưu ý: Toro không chịu trách nhiệm về thiệt hại do thay thế không đúng cách, vì vậy chỉ sử dụng sản phẩm từ các nhà sản xuất uy tín và luôn hỗ trợ để đảm bảo cho khuyến nghị của họ.

Chất lỏng Thủy lực Chống mài mòn có Chỉ số Độ nhớt Cao/Điểm Đông tụ Thấp, ISO VG 46

Tính chất Vật liệu:
	Độ nhớt, ASTM D445	cSt @ 40 °C từ 44 đến 48
	Chỉ số Độ nhớt ASTM D2270	140 trở lên
	Điểm Đông tụ, ASTM D97	-37 °C đến -45 °C
	Thông số kỹ thuật Công nghiệp:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 hoặc M-2952-S)

Lưu ý: Nhiều chất lỏng thủy lực gần như không màu nên rất khó phát hiện rò rỉ. Phụ gia nhuộm có màu đỏ dành cho chất lỏng thủy lực được đóng trong các chai 20 ml. Một chai đủ dùng cho 15 đến 22 L chất lỏng thủy lực. Đặt hàng Bộ phận số 44-2500 từ nhà phân phối Toro được ủy quyền của bạn.

Quan trọng

Chất lỏng Thủy lực Phân hủy sinh học Tổng hợp Cao cấp Toro là chất lỏng phân hủy sinh học tổng hợp duy nhất được Toro phê duyệt. Chất lỏng này tương thích với các chất đàn hồi được sử dụng trong hệ thống thủy lực Toro và phù hợp với nhiều điều kiện nhiệt độ khác nhau. Chất lỏng này tương thích với các loại dầu khoáng thông thường, nhưng để đạt được khả năng phân hủy sinh học và hiệu suất tối đa, hệ thống thủy lực cần phải được dội sạch hoàn toàn bằng chất lỏng thông thường. Dầu được cung cấp trong tang 19 L (5 US gallon) hoặc 208 L (55 US gallon) từ nhà phân phối Toro được ủy quyền của bạn.

Dung tích bình thủy lực

13,2 L

Kiểm tra Mức Chất Lỏng Thủy Lực

Bình chứa được đổ đầy tại nhà máy bằng chất lỏng thủy lực chất lượng cao. Thời điểm tốt nhất để kiểm tra dầu thủy lực là khi chất lỏng nguội. Máy phải ở cấu hình vận chuyển của nó.

Chuẩn bị máy để bảo trì.

G417013

Làm sạch khu vực xung quanh cổ bình nạp và nắp bình chứa chất lỏng thủy lực và tháo nắp.
Tháo que thăm ra khỏi cổ bình nạp và lau bằng giẻ sạch.
Lắp que thăm dầu vào cổ bình nạp; sau đó tháo ra và kiểm tra mức chất lỏng.

Lưu ý: Mức chất lỏng phải nằm trong khoảng 6 mm của vạch trên que thăm.
Nếu đang ở mức thấp, đổ thêm chất lỏng theo quy định để nâng mức lên vạch đầy.

Quan trọng

Không đổ quá đầy bình chứa thủy lực.
Lắp que thăm và nắp vào cổ bình nạp.

Kiểm tra đường dẫn và ống mềm thủy lực

Kiểm tra đường dẫn và ống mềm thủy lực xem có bị rò rỉ, gấp khúc, giá đỡ gắn bị lỏng, hao mòn, đầu nối bị lỏng, xuống cấp do thời tiết và hóa chất không.

Lưu ý: Thực hiện tất cả các sửa chữa cần thiết trước khi vận hành.

Thay Chất lỏng Thủy lực

Cảnh báo

Chất lỏng thủy lực nóng có thể gây bỏng nặng, dẫn đến thương tích nghiêm trọng hoặc tử vong.

Để chất lỏng thủy lực nguội trước khi thực hiện bất kỳ bảo dưỡng nào đối với hệ thống thủy lực.

Nếu chất lỏng bị nhiễm bẩn, vui lòng liên hệ với nhà phân phối Toro được ủy quyền của bạn vì hệ thống phải được dội sạch. Chất lỏng bị nhiễm bẩn trông có màu trắng đục hoặc đen khi so sánh với dầu sạch.

Chuẩn bị máy để bảo trì.
Ngắt kết nối ống mềm thủy lực hoặc tháo bộ lọc thủy lực và xả chất lỏng thủy lực vào đĩa dầu.
G417014
1. Khớp nối đầu lọc
2. Kẹp ống mềm
3. Ống mềm thuỷ lực
G417015
1. Bộ lọc thủy lực
2. Đầu lọc
Lắp ống mềm thủy lực khi chất lỏng thủy lực ngừng xả.
Đổ đầy bình bằng chất lỏng thủy lực quy định.
Quan trọng

Chỉ sử dụng chất lỏng thủy lực quy định. Các chất lỏng khác có thể gây hư hỏng hệ thống.
G417013
1. Nắp
2. Cổ bình nạp (bình chứa chất lỏng thủy lực)
3. Que thăm
Lắp que thăm và nắp vào cổ bình nạp.
Khởi động động cơ và sử dụng tất cả các nút điều khiển thủy lực để phân phối chất lỏng thủy lực trong toàn hệ thống.
Kiểm tra rò rỉ, sau đó tắt động cơ.
Kiểm tra mức chất lỏng và đổ thêm đủ lượng để nâng mức đến vạch đầy trên que thăm.

Quan trọng

Không đổ quá đầy bình chứa.

Thay Bộ lọc Thủy lực

Cảnh báo

Chất lỏng thủy lực nóng có thể gây bỏng nặng, dẫn đến thương tích nghiêm trọng hoặc tử vong.

Để chất lỏng thủy lực nguội trước khi thực hiện bất kỳ bảo dưỡng nào đối với hệ thống thủy lực.

Sử dụng bộ lọc thay thế Toro chính hãng (Số sản phẩm 86-3010).

Quan trọng

Sử dụng bất kỳ bộ lọc nào khác có thể làm mất hiệu lực bảo hành đối với một số bộ phận.

Chuẩn bị máy để bảo trì.

G417015

Làm sạch xung quanh khu vực gắn bộ lọc . Đặt chảo xả nước dưới bộ lọc và tháo bộ lọc.
Bôi trơn miếng đệm bộ lọc mới và đổ đầy chất lỏng thủy lực vào bộ lọc.
Đảm bảo khu vực gắn bộ lọc sạch sẽ. Vặn bộ lọc vào cho đến khi miếng đệm tiếp xúc với tấm gắn; sau đó siết chặt bộ lọc ½ vòng.
Khởi động động cơ và để chạy trong khoảng 2 phút để lọc không khí ra khỏi hệ thống. Tắt động cơ và kiểm tra rò rỉ.

Bảo trì Dao xoắn

Kiểm tra Điểm tiếp xúc của Guồng xoắn với Dao bụng

Kiểm tra điểm tiếp xúc của guồng xoắn với dao bụng ngay cả khi chất lượng mặt cắt đã được chấp nhận trước đó.

Lưu ý: Phải có tiếp xúc nhẹ trên toàn bộ chiều dài của guồng xoắn và dao bụng.

Mài bột đáMài rà ngược Dao xoắn

Cảnh báo

Tiếp xúc với dao xoắn hoặc các bộ phận đang chuyển động khác có thể dẫn đến tử vong hoặc chấn thương nghiêm trọng.

Không để ngón tay, bàn tay và quần áo của bạn lại gần dao xoắn và các bộ phận đang chuyển động khác.
Không bao giờ cố gắng xoay dao xoắn bằng tay hoặc chân khi động cơ đang chạy.

Lưu ý: Các hướng dẫn và quy trình bổ sung về mài rà ngược có sẵn trong Thông tin Cơ bản về Máy cắt cỏ Guồng xoắn Toro (với các hướng dẫn về mài sắc), Mẫu 09168SL.

Chuẩn bị Máy

Chuẩn bị máy để bảo trì.
Thực hiện điều chỉnh ban đầu giữa guồng xoắn và dao bụng phù hợp với mài bột đá; tham khảo Operator’s Manual (Hướng dẫn Vận hành) dao xoắn.
Nâng nắp bảng điều khiển được gắn từ tính để lộ cổ góp máy cắt cỏ.

G353458s
Di chuyển cần mài bột đá đến vị trí R (mài bột đá).
G417036
1. Điều khiển mài bột đá
2. Điều khiển tốc độ guồng xoắn

Mài bột đá Guồng xoắn và Dao bụng

Cảnh báo

Thay đổi tốc độ động cơ trong khi mài bột đá có thể khiến dao xoắn ngừng hoạt động, điều này có thể dẫn đến tử vong hoặc thương tích nghiêm trọng.

Không bao giờ thay đổi tốc độ động cơ khi đang mài bột đá.
Mài bột đá chỉ ở tốc độ động cơ dừng.

Lưu ý: Công tắc ghế sẽ bị bỏ qua khi điều khiển mài bột đá ở vị trí mài bột đá. Bạn không cần phải ngồi vào ghế, nhưng phải gài phanh tay để động cơ chạy.

Khởi động động cơ và để động cơ chạy ở tốc độ dừng chậm.
Nhấn công tắc truyền động dao xoắn đến vị trí Bật.
Phủ bột nhào mài lên guồng xoắn bằng bàn chải cán dài.

Nguy hiểm

Việc tiếp xúc với dao xoắn khi chúng đang di chuyển sẽ dẫn đến tử vong hoặc thương tích nghiêm trọng.

Để tránh gây chấn thương cá nhân, hãy chắc chắn bạn đã dọn dẹp các dao xoắn trước khi tiếp tục công việc.

Quan trọng

Không bao giờ sử dụng bàn chải cán ngắn.
Nếu bạn cần điều chỉnh các dao xoắn trong khi mài bột đá, hãy thực hiện các bước sau:
1. Nhấn công tắc truyền động dao xoắn đến vị trí Tắt.
2. Tắt động cơ và rút chìa khóa.
3. Điều chỉnh dao xoắn.
4. Lặp lại các bước từ 1 đến 3.
Lặp lại Bước 3 đối với các dao xoắn khác mà bạn muốn mài bột đá.

Kết thúc Mài bột đá

Nhấn công tắc điều khiển dao xoắn đến vị trí Tắt.
Tắt động cơ.
Di chuyển các cần mài bột đá đến vị trí F (cắt cỏ).
Quan trọng

Nếu bạn không thay đổi cần mài bột đá về vị trí F (cắt cỏ) sau khi mài bột đá, các dao xoắn sẽ không hoạt động bình thường.
G417036
1. Cần mài bột đá
2. Núm điều khiển tốc độ guồng xoắn
Lắp nắp bảng điều khiển vào bảng điều khiển.
Rửa sạch bột mài trên các dao xoắn.
Để có mép cắt tốt hơn, hãy chạy một đường giũa trên mặt trước của dao bụng sau khi mài.

Lưu ý: Thao tác này sẽ loại bỏ bất kỳ đường gờ hoặc mép gồ ghề nào có thể tích tụ trên mép cắt.

Bảo trì Khung gầm

Kiểm tra Dây đai An toàn

Kiểm tra dây đai an toàn xem có bị mòn, bị đứt và bị hư hỏng khác không. Thay (các) dây đai an toàn nếu bất kỳ bộ phận nào không hoạt động bình thường.
Làm sạch dây đai an toàn khi cần thiết.

Làm sạch

Rửa Máy

Rửa máy chỉ bằng nước hoặc bằng chất tẩy rửa nhẹ, nếu cần. Bạn có thể sử dụng giẻ khi rửa máy.
Quan trọng
- Không sử dụng nước lợ hoặc nước tuần hoàn để làm sạch máy.
- Không sử dụng thiết bị rửa chạy điện để rửa máy. Thiết bị rửa chạy điện có thể làm hỏng hệ thống điện, làm lỏng nhãn mác quan trọng, hoặc rửa trôi dầu mỡ cần thiết tại các điểm ma sát. Tránh sử dụng quá nhiều nước gần bảng điều khiển, động cơ và ắc quy.
- Không rửa máy khi động cơ đang chạy. Rửa máy khi động cơ đang chạy có thể dẫn đến làm hỏng động cơ bên trong.

	DỮ LIỆU ĐẦU VÀO								DỮ LIỆU ĐẦU RA
Chức năng	BẬT nguồn	Ở Số Mo	BẬT Khởi động	GÀI Phanh	BẬT PTO	Tại ghế	Nhiệt độ Cao	Mài bột đá	Khởi động	ETR	Hệ dẫn động PTO
Khởi động	—	—	+	O	O	—	O	O	+	+	O
Chạy (Tắt Thiết bị)	—	—	O	O	O	O	O	O	O	+	O
Chạy (Bật Thiết bị)	—	O	O	—	O	—	O	O	O	+	O
Cắt cỏ	—	O	O	—	—	—	O	O	O	+	+
Mài bột đá	—	—	O	O	—	O	O	—	O	+	+
Nhiệt độ Cao	—		O				—		O	O	O
