Soplador de residuos Pro Force®

Piezas necesarias en este paso:

Important: Asegúrese de que el caballete esté instalado para estabilizar el soplador antes de retirar los pernos del bastidor del soplador para extraerlo del embalaje de transporte o de retirar el embalaje.

1. Retire la parte superior del embalaje (Figura 3).



   Figura 3

   1. Parte superior del embalaje
   2. Extremo del embalaje
   3. Parte superior de la máquina
   4. Tabla debajo de la carcasa del soplador

2. Retire el extremo del embalaje situado junto a la parte superior de la máquina (Figura 3).

3. Retire la tabla situada debajo de la carcasa del soplador (Figura 3).

4. Retire las ruedas giratorias del embalaje.

5. Instale las ruedas giratorias en la máquina con 4 pernos (½" x 3½") y 4 contratuercas con arandela prensada (½"); consulte la Figura 4.



   Figura 4

   1. Perno (1/2 x 3-1/2 pulgadas)
   2. Rueda giratoria
   3. Contratuerca con arandela prensada (½")

6. Sujete una correa al extremo superior del palet y eleve el palet hasta que la caja y el soplador estén en posición vertical (Figura 5).



   Figura 5

   1. Correa de elevación
   2. Extremo superior

7. Retire el pasador de alambre que sujeta el tubo del caballete al tubo de almacenamiento (Figura 6). Retire el gato de la posición de almacenamiento.



   Figura 6

   1. Gato fijo
   2. Pasador
   3. Tubo del gato
   4. Pasador de alambre

8. Retire la correa del palet y sujétela a la argolla de elevación del soplador (Figura 7).

9. Eleve el soplador hasta que la correa esté tensada.



   Figura 7

   1. Argolla de elevación

10. Introduzca el tubo del caballete en el tubo del bastidor, alinee los taladros y sujételo en esa posición con el pasador de alambre (Figura 8).



    Figura 8

    1. Tubo del bastidor
    2. Pasador de alambre
    3. Gato fijo

11. Retire la brida que sujeta la manivela al gato.

12. Baje el gato con la manivela hasta que la base del caballete esté al mismo nivel que los neumáticos de las ruedas giratorias.

13. Retire con cuidado los pernos que sujetan el soplador al palet de madera.

14. Aleje el embalaje del soplador y baje el soplador hasta que las ruedas giratorias y el caballete toquen el suelo, manteniendo tensada la correa (Figura 9).



    Figura 9

    1. Pernos

15. Retire la correa de la argolla de elevación del soplador.

Piezas necesarias en este paso:

1. Retire los pernos que sujetan el conjunto de placa de soporte al embalaje de transporte (Figura 10).



   Figura 10

   1. Conjunto de placa de soporte

2. Instale el conjunto de placa de soporte en el bastidor del soplador de residuos con 4 pernos (½" x 1¼") y 4 contratuercas (½" ) y conecte el árbol de transmisión del soplador en el eje acanalado del conjunto de placa de soporte deslizando el conector rápido sobre el eje (Figura 11).

   Note: Utilice el segundo juego de taladros inferior a cada lado de la placa de soporte.



   Figura 11

   1. Contratuercas
   2. Conjunto de placa de soporte
   3. Pernos

3. Apriete los pernos a entre 92 y 113 N∙m.

4. Fije las cadenas de seguridad al conjunto de placa de soporte.

Important: Para instalar y utilizar el soplador de residuos, la unidad de tracción debe estar equipada con el Kit de hidráulica auxiliar (Modelo 31966) y el kit de control de accesorios (Modelo 31994).

1. Aparque la unidad de tracción en una superficie nivelada.

2. Desengrane la toma de fuerza y baje los accesorios.

3. Accione el freno de estacionamiento, pare el motor, retire la llave y espere a que se detenga todo movimiento.

4. Retire el accesorio delantero (si está equipado) de los brazos de elevación de la unidad de tracción y desconecte el árbol de la TDF del accesorio; consulte el Manual del operador de la unidad de tracción.

   Note: Conserve los herrajes de montaje del accesorio para su uso en la instalación.

Piezas necesarias en este paso:

1. Mueva la unidad de tracción a la posición detrás del soplador, de modo que el conjunto de la placa de soporte esté alineado con los brazos de elevación de la unidad de tracción.

2. Baje los brazos de elevación en el conjunto de soporte, tal y como se muestra en la Figura 12, y, a continuación, accione el freno de estacionamiento de la unidad de tracción, apague el motor, retire la llave y espere a que se detenga todo movimiento.



   Figura 12

   Se muestra el lado derecho

   1. Pernos de cuello cuadrado (5/16" x 3¼")
   2. Chapa de tope
   3. Contratuerca (5/16")
   4. Perno en U
   5. Contratuerca (⅜")

3. Fije la parte trasera de los brazos de elevación en el conjunto del soporte con los pernos en U suministrados, las placas de tope, los pernos de cuello cuadrado y las contratuercas (Figura 12).

4. Fije la parte delantera de los brazos de elevación en el conjunto del soporte con los 2 pernos de cabeza hexagonal y las 2 arandelas curvadas que se retiraron del accesorio en Preparación de la unidad de tracción, tal y como se muestra en la Figura 13.



   Figura 13

   Se muestra el lado derecho

   1. Perno de cuello largo en la parte delantera del brazo de elevación
   2. Arandela curvada
   3. Perno de cabeza hexagonal

   Si ha utilizado los pernos anteriormente para instalar la unidad de corte: Aplique fijador de roscas de resistencia media a las roscas de los pernos.

5. Apriete los pernos según la especificación correspondiente:

   • Si utiliza los pernos para instalar el accesorio por primera vez:

     Apriete los pernos a entre 256 y 313 N∙m.

   • Si ha utilizado anteriormente los pernos para instalar el accesorio:

     Apriete los pernos a entre 195 y 239 N∙m.

6. Utilizando los herrajes de conexión de la TDF retirados en Preparación de la unidad de tracción, fije el árbol de la TDF de la unidad de tracción al eje de conexión acanalado en el conjunto de placa de soporte, tal y como se muestra en la Figura 14.



   Figura 14

   1. Tornillo de caperuza
   2. Arandela
   3. Contratuerca

7. Apriete los herrajes de conexión de la TDF; consulte el Manual del operador de la máquina para conocer las especificaciones de par.

8. Conecte las cadenas de la cubierta del árbol de transmisión en las zonas mostradas en la Figura 15.



   Figura 15

   1. Cadena de cubierta interior y punto de conexión
   2. Cadena de cubierta exterior y punto de conexión

9. Eleve el caballete del soplador más alto que las ruedas giratorias.

10. Retire los tapones guardapolvo de los acoplamientos hidráulicos, y asegúrese de que los acoplamientos están libres de suciedad y residuos.

11. Conecte los acoplamientos de los manguitos hidráulicos del accesorio a los acoplamientos hidráulicos del Kit de hidráulica remota trasera de la unidad de tracción.

    Important: Cada vez que desconecte los acoplamientos de los manguitos hidráulicos, asegúrese de limpiar e instalar los tapones guardapolvo para evitar la entrada de contaminación en los sistemas hidráulicos.

Después de instalar el soplador en la unidad de tracción, retire el soporte del tubo del bastidor y utilice el pasador de alambre para instalarlo en el tubo de almacenamiento (Figura 16). Esto le permitirá oscilar el soplador durante el uso.

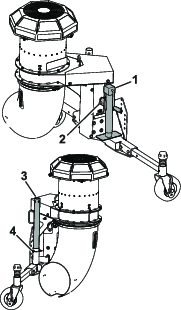

Figura 16

1. Gato fijo
2. Pasador de alambre
3. Tubo de almacenamiento

Piezas necesarias en este paso:

Utilice 4 pernos (5/16" x 1"), 4 tuercas con arandela prensada (5/16"), 2 pernos en U, 4 tuercas con arandela prensada (⅜") y 2 soportes de guías de vara para instalar las guías de vara en los brazos de las ruedas giratorias (se muestra el lado derecho en la Figura 17 y en la Figura 18).

Figura 17

1. Guía de vara
2. Tuerca con arandela prensada (⅜")
3. Soporte de guía de vara
4. Tuerca con arandela prensada (5/16")
5. Perno de cabeza hexagonal (5/16" x 1")
6. Perno en U

Figura 18

1. 2,5 cm

Para garantizar las características de lubricación correctas, aplique grasa a la máquina antes de su uso; consulte Lubricación del soplador.

Important: Si la máquina no es engrasada correctamente se producirán fallos prematuros en piezas críticas.

La tobera del soplador puede utilizarse a alturas de 114 a 216 mm. Para ajustar la altura de la tobera del soplador, coloque los ejes de las ruedas giratorias en los taladros superiores o inferiores de las horquillas, y añada o retire el mismo número de espaciadores de las horquillas.

1. Arranque el motor y eleve el soplador del suelo, de modo que pueda cambiar las ruedas giratorias.

2. Apague el motor y retire la llave.

3. Coloque los ejes de las ruedas giratorias en los mismos taladros en ambas horquillas (Figura 20).

   Note: Utilice los taladros de montaje inferiores del eje de la horquilla para ajustar la tobera a mayor altura.



   Figura 20

   1. Casquillo tensor
   2. Espaciadores
   3. Suplementos
   4. Taladros de montaje de los ejes
   5. Rueda giratoria

4. Retire el casquillo tensor del eje (Figura 20) y deslice el eje fuera del brazo de la rueda giratoria.

5. Coloque los 2 suplementos (⅛") en el eje de la misma forma que en la instalación original.

   Note: Estos suplementos son necesarios para obtener el mismo nivel en toda la anchura del soplador.

6. Coloque el número adecuado de espaciadores de ½" en el eje para conseguir la altura deseada y, a continuación, coloque la arandela en el eje.

7. Inserte el eje por el brazo de la rueda giratoria.

8. Coloque los suplementos (igual que en la instalación original) y los demás espaciadores en el eje.

9. Coloque el casquillo tensor para fijar el conjunto.

• Practique el uso del soplador. Sople en el mismo sentido que la dirección del viento para evitar que vuelva material a la zona que se ha limpiado.

• Esté alerta, vaya más despacio y extreme las precauciones en los giros. Mire detrás y al lado antes de cambiar de dirección.

• Esté atento al sentido de la tobera del soplador y no oriente la descarga hacia nadie.

• Tenga cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan dificultar la visión.

• Compruebe detenidamente que haya espacio suficiente antes de conducir por debajo de cualquier objeto en alto (por ejemplo, ramas, portales, cables eléctricos) y no deje que toquen la rejilla del soplador.

• Reduzca la velocidad al hacer giros cerrados y al girar en pendientes.

• Antes de conducir en marcha atrás, mire hacia atrás y asegúrese de que no hay nadie detrás de la máquina.

• Tenga cuidado si utiliza el soplador cerca de césped recién plantado, porque la fuerza del aire podría dañar la hierba.

• No se acerque al orificio de la tobera mientras la máquina está funcionando. Mantenga a otras personas alejadas del orificio de la tobera y no dirija la descarga hacia otras personas.

• No corra riesgos de lesionarse. Si una persona o un animal doméstico aparece de repente en o cerca de la zona de trabajo, detenga la máquina y apague el motor. Una operación descuidada de la máquina, en combinación con el ángulo del terreno, los rebotes, o una colocación defectuosa de los protectores de seguridad, puede producir lesiones debido a los objetos arrojados. No reanude la operación hasta que se haya despejado la zona.

Important: Eleve el soplador antes de transportarlo. Si se deja la tobera en posición bajada durante el transporte, puede chocar contra el suelo, lo que puede causar daños en la tobera.

El soplador de residuos tiene cojinetes y casquillos que deben lubricarse regularmente. Si la máquina se utiliza en condiciones normales, lubrique los cojinetes con grasa de litio n.º 2. Lubrique inmediatamente después de cada lavado, aunque no corresponda a uno de los intervalos citados.

Los puntos de lubricación son los siguientes:

Polea motriz (Figura 21)

Figura 21

Ilustrada sin cubierta

Eje de la rueda giratoria (2) (Figura 22)

Figura 22

El árbol de transmisión del kit de montaje tiene cojinetes y casquillos que debe lubricar con regularidad. Si utiliza la máquina en condiciones normales, lubrique los cojinetes con grasa de litio n.º 2. Lubrique inmediatamente después de cada lavado, aunque no corresponda a uno de los intervalos citados.

1. Coloque la máquina y el soplador sobre una superficie nivelada y baje el soplador.

2. Hay 9 puntos de engrase; consulte la pegatina de mantenimiento del kit de montaje o la Figura 23.



   Figura 23

   1. Engrase el cojinete de la cruceta en la sección del árbol de transmisión del lado de la máquina que se conecta con la transmisión.
   2. Engrase el eje exterior de la sección del árbol de transmisión del lado de la máquina.
   3. Engrase el cojinete de la cruceta en la sección del árbol de transmisión del lado de la máquina que se conecta con el eje del cojinete con brida.
   4. Engrase cada cojinete con brida entre las 2 secciones de eje principales.
   5. Engrase los cojinetes de la cruceta en el árbol de transmisión del soplador.
   6. Engrase cada casquillo de protector en cada extremo de los protectores del árbol de transmisión del soplador.

Capacidad de la caja de engranajes: 177ml.

1. Coloque la máquina y el soplador sobre una superficie nivelada y baje el soplador.

2. Retire los 5 pernos y las arandelas que fijan la tapa de la caja de engranajes al soplador (Figura 24).



   Figura 24

   1. Tornillo
   2. Caja de engranajes
   3. Tapa

3. Retire la tapa para tener acceso a la caja de engranajes del soplador (Figura 24).

4. Retire el tapón de verificación/llenado del lateral de la caja de engranajes (Figura 25).



   Figura 25

   1. Tapón de verificación/llenado
   2. Tapón de vaciado

5. Compruebe el nivel de aceite para asegurarse de que llega al orificio del tapón de la caja de engranajes. Si el nivel de lubricante es bajo, añada lubricante para engranajes SAE 80-90 hasta que el nivel llegue al orificio.

6. Instale el tapón de verificación/llenado en la caja de engranajes.

7. Instale la tapa.

Ajuste la correa si la correa patina al cambiar la orientación de la tobera.

1. Presione la correa en el centro del tramo más largo con una fuerza de 30 N·m (Figura 28).

   Note: La correa debe desviarse 4,8 mm.

2. Si la desviación no es la correcta, continúe con el paso siguiente. Si es correcta, siga usando la máquina.



   Figura 28

   1. Tuerca con arandela prensada
   2. Tuerca hexagonal
   3. Presione la correa aquí

3. Afloje la tuerca hexagonal y apriete la tuerca con arandela prensada para aumentar la tensión de la correa (Figura 28).

   Note: No apriete excesivamente.

4. Apriete la tuerca para afianzar el ajuste.

1. Elimine los recortes de hierba y la suciedad de las piezas externas del soplador.

   Important: La máquina puede lavarse con un detergente suave y agua. No lave la máquina a presión. Evite el uso excesivo de agua.

2. Compruebe y apriete todos los pernos y tuercas. Cambie las piezas desgastadas.

3. Pinte las superficies que estén arañadas o donde esté visible el metal. Puede adquirir la pintura en su Servicio Técnico Autorizado.

4. Guarde la máquina en un garaje o almacén seco y limpio. Utilice el caballete para guardar el soplador en la posición vertical. No coloque el soplador plano sobre el suelo.
