Kit de acabado del sistema de fumigación de precisión GeoLink®

Note: Utilice una grúa para sujetar la máquina mientras desconecta los arneses de cables delantero y trasero.

Figura 7

1. Parte delantera de la máquina
2. Conectores de interfaz (arneses de cables delantero y trasero)

1. Desde debajo de la máquina, en el larguero derecho del bastidor, localice los conectores eléctricos de los arneses de cables delantero y trasero de la máquina (Figura 7).

2. Desconecte los 6 pares de conectores que unen los arneses de cables delantero y trasero, según se muestra en la Figura 8 hasta la Figura 13.



   Figura 8

   1. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés delantero)
   2. Conector de 10 pines – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina


   Figura 9

   1. Conector hembra de 3 vías—caudalímetro (arnés delantero)
   2. Conector de 3 pines – caudalímetro (arnés trasero)
   3. Parte delantera de la máquina


   Figura 10

   1. Conector hembra de 8 vías – interconexión de arneses de fumigación (arnés delantero)
   2. Conector de 8 pines – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina


   Figura 11

   1. Conector hembra de 2 vías—bomba de enjuague (arnés delantero)
   2. Conector de 2 pines – bomba de enjuague (arnés trasero)
   3. Parte delantera de la máquina


   Figura 12

   1. Conector de 2 pines—carrete de la manguera (arnés delantero)
   2. Conector hembra de 2 vías—carrete de la manguera (arnés trasero)
   3. Parte delantera de la máquina


   Figura 13

   1. Conector de 10 pines—interconexión de arneses de fumigación (arnés delantero)
   2. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés trasero)
   3. Parte delantera de la máquina

3. Retire las 3 fijaciones a presión que sujetan el arnés de cables trasero a los orificios del larguero derecho del bastidor de la máquina (Figura 14).



   Figura 14

   1. Arnés de cables trasero
   2. Larguero derecho del bastidor
   3. Parte delantera de la máquina
   4. Grapas

1. En la parte trasera de la máquina (entre el larguero derecho del bastidor y el guardabarros derecho), desconecte el conector de 3 pines del arnés del sensor de velocidad del motor de tracción hidráulica derecha del conector hembra de 3 vías del arnés principal trasero.



   Figura 15

   1. Conector hembra de 3 vías (arnés principal trasero)
   2. Conector de 3 pines (arnés del motor hidráulico))
   3. Parte delantera de la máquina

2. En la parte trasera del soporte del distribuidor, desconecte el conector hembra de 3 vías de la válvula de agitación y los conectores hembra de 3 vías de las 3 válvulas de sección de los brazos.



   Figura 16

   1. Bastidor del distribuidor
   2. Conectores hembra de 3 vías (arneses de las válvulas de sección de los brazos)
   3. Conectores hembra de 3 vías (arnés de la válvula de agitación)
   4. Conectores de 3 pines (arnés de cables de la máquina—trasero)
   5. Conector de 3 pines (arnés de cables de la máquina—trasero)

3. Retire las grapas que sujetan el arnés de cables trasero a los orificios del lado delantero y de la placa inferior del soporte del distribuidor.



   Figura 17

   1. Soporte del distribuidor (placa inferior)
   2. Soporte del distribuidor (lado delantero)
   3. Grapas
   4. Arnés de cables trasero

4. Desconecte el conector hembra de 3 vías en el arnés de cables trasero del conector de 3 pines del transductor de presión.



   Figura 18

   1. Conector de 3 pines (transductor de presión)
   2. Conector hembra de 3 vías (arnés de cables trasero)

5. En la parte trasera de la máquina, desconecte los siguientes conectores hembra de 2 vías del distribuidor de los cilindros de elevación, como se indica a continuación:

   • Solenoide de elevación derecho

   • Solenoide de elevación izquierdo

   • Solenoide de activación

   • Solenoide de bajada derecho

   • Solenoide de bajada izquierdo



   Figura 19

   1. Solenoide de elevación derecho y conector del arnés principal
   2. Solenoide de elevación izquierdo y conector del arnés principal
   3. Parte delantera de la máquina
   4. Activar (solenoide y conector del arnés principal)
   5. Solenoide de bajada derecho y conector del arnés principal
   6. Solenoide de bajada izquierdo y conector del arnés principal

6. En la parte trasera de la máquina, por dentro de la bomba de fumigación, desconecte el conector hembra de 2 vías del arnés principal trasero del conector de 2 pines del relé de la bomba.



   Figura 20

   1. Conector de 2 pines (relé de la bomba)
   2. Conector hembra de 2 vías (arnés principal trasero)
   3. Parte delantera de la máquina

7. Retire la grapa que sujeta el arnés de cables trasero a los orificios del tubo transversal trasero (detrás de los motores de tracción hidráulica).



   Figura 21

   1. Bomba de fumigación
   2. Tubo transversal trasero
   3. Arnés de cables trasero
   4. Fijación a presión

8. Retire el tubo del sensor de presión del indicador del salpicadero del arnés de cables trasero de la máquina.



   Figura 22

   1. Tubo del sensor de presión (indicador del salpicadero)
   2. Arnés de cables trasero

9. Retire el arnés de cables trasero de la máquina.

   Note: Ya no necesitará el arnés principal trasero que retiró de la máquina.

Note: Conserve todas las piezas para su instalación posterior y para usarlas como piezas de repuesto.

1. Retire la horquilla de retención que fija la tapa del acoplamiento, el acoplamiento en T y el transductor de presión en el extremo de las válvulas de sección del brazo.



   Figura 24

   1. Horquilla de retención
   2. Extremo de la válvula de sección derecha
   3. Tapa del acoplamiento
   4. Transductor de presión
   5. Acoplamiento en T

2. Separe la tapa, el transductor y el acoplamiento en T.

Note: Conserve todas las piezas para su instalación posterior y para usarlas como piezas de repuesto, a menos que se indique lo contrario.

1. Retire los 2 pernos, las arandelas y las contratuercas que sujetan el bastidor de las válvulas al bastidor del distribuidor.



   Figura 25

   1. Tornillo (M6 x 12 mm)
   2. Bastidor de válvulas
   3. Contratuerca y arandela (¼")
   4. Perno (¼" x ⅝")

2. Afloje pero no retire los 2 pernos con arandela prensada (¼" x 3"), las 2 contratuercas con arandela prensada (¼") y las 4 arandelas que fijan las 3 válvulas de sección de los brazos al soporte de montaje.



   Figura 26

   1. Perno con arandela prensada (¼" x 3")
   2. Válvulas de sección
   3. Arandela (¼")
   4. Contratuerca (¼")

3. Retire la abrazadera para bridas y la junta que fijan las 3 válvulas de sección de los brazos al caudalímetro.

   Note: No retire el caudalímetro.



   Figura 27

   1. Caudalímetro
   2. Abrazadera para bridas (2")
   3. Junta (diámetro exterior 1-15/16")
   4. Brida (válvulas de sección derecha)

1. En la sección de brazo exterior, retire la abrazadera que sujeta la manguera de suministro de la sección de brazo al acoplamiento en T dentado.



   Figura 28

   1. Acoplamiento en T dentado
   2. Manguera de suministro (sección de brazo exterior)
   3. Sección de brazo exterior
   4. Abrazadera
   5. Abrazadera en R

2. Retire la manguera del acoplamiento en T.

3. Retire el extremo libre de la manguera de la abrazadera en R.

4. Repita los pasos 1 a 3 con la manguera de suministro en la sección de brazo exterior.

5. En la sección de brazo central, retire la abrazadera que sujeta la manguera de suministro de la sección de brazo al acoplamiento en T dentado.



   Figura 29

   1. Válvula de sección de brazo central
   2. Sección de brazo central
   3. Lado izquierdo de la máquina
   4. Manguera (sección de brazo central)
   5. Abrazadera
   6. Acoplamiento en T dentado

6. Retire las horquillas de retención que sujetan los acoplamientos rectos a los acoplamientos de desconexión rápida de las válvulas de sección de brazo.



   Figura 30

   1. Acoplamiento de desconexión rápida (válvula de sección de brazo)
   2. Acoplamiento dentado recto
   3. Horquilla de retención

7. Retire las mangueras desconectadas de las válvulas de sección de brazo.

1. En el extremo inferior de la manguera de desvío superior, retire el perno con arandela prensada (5/16" x ¾"), la arandela (5/16") y la abrazadera en R que sujeta la manguera de desvío superior a la placa base trasera de la máquina.



   Figura 31

   1. Válvula de cierre de desvío
   2. Manguera de desvío superior y acoplamiento dentado de 90°


   Figura 32

   1. Abrazadera
   2. Abrazadera en R
   3. Arandela (5/16")
   4. Perno con arandela prensada (5/16" x ¾")
   5. Placa base trasera (soporte del chasis)
   6. Manguera de desvío inferior
   7. Acoplamiento dentado de 90°
   8. Manguera de desvío superior

2. Retire y conserve las 2 abrazaderas que sujetan la manguera de desvío superior y la manguera de desvío inferior al acoplamiento dentado de 90° .

3. Retire y conserve el acoplamiento dentado de 90° de las mangueras.

4. Retire las abrazaderas que sujetan la manguera de la válvula de vaciado y la manguera de vaciado del depósito trasero al acoplamiento en T dentado.



   Figura 33

   Máquinas de 2016

   1. Manguera de desvío inferior
   2. Abrazadera
   3. Válvula de vaciado
   4. Manguera de la válvula de vaciado
   5. Acoplamiento en T dentado
   6. Manguera de vaciado del depósito trasero


   Figura 34

   Máquinas de 2017 y posteriores

   1. Manguera de desvío inferior
   2. Abrazadera
   3. Válvula de vaciado
   4. Manguera de la válvula de vaciado
   5. Acoplamiento en T dentado
   6. Manguera de vaciado del depósito trasero

5. Retire el acoplamiento en T de la manguera de la válvula de vaciado y de la manguera de vaciado del depósito trasero.

6. Retire la horquilla de retención que sujeta el acoplamiento dentado de 90° de la manguera de desvío al acoplamiento de desconexión rápida de la válvula de desvío en la válvula de sección de brazo derecha y separe la manguera y los acoplamientos de las válvulas.



   Figura 35

   1. Acoplamiento de desconexión rápida (válvula de cierre de desvío)
   2. Acoplamiento dentado de 90°
   3. Horquilla de retención

7. Retire las mangueras de desvío superior e inferior de la máquina.

   Note: Ya no necesitará la válvula de desvío, el acoplamiento en T, la manguera de desvío superior o la manguera de desvío inferior.



   Figura 36

   1. Manguera de desvío inferior
   2. Manguera de desvío superior

8. Inserte el acoplamiento dentado de 90° que retiró en el paso 3 en la manguera de la válvula de vaciado y la manguera de vaciado del depósito trasero.



   Figura 37

   Máquinas de 2016

   1. Abrazadera
   2. Válvula de vaciado
   3. Manguera de la válvula de vaciado
   4. Acoplamiento dentado de 90°
   5. Manguera de vaciado del depósito trasero


   Figura 38

   Máquinas de 2017 y posteriores

   1. Abrazadera
   2. Válvula de vaciado
   3. Manguera de la válvula de vaciado
   4. Acoplamiento dentado de 90°
   5. Manguera de vaciado del depósito trasero

9. Sujete el acoplamiento dentado de 90° y las mangueras de vaciado con las 2 abrazaderas que retiró en el paso 2.

1. Retire y conserve la horquilla de retención que sujeta el actuador a la válvula del distribuidor del conjunto de la válvula de sección.

   Note: Apriete las dos patas de la horquilla de retención mientras la empuja hacia abajo.



   Figura 39

   1. Orificio del vástago (distribuidor)
   2. Actuador (válvula de sección)
   3. Horquilla de retención

2. Retire y conserve el actuador de válvula del distribuidor.

3. Repita los pasos con los otros 2 actuadores de válvula.

1. Retire los 2 pernos (¼" x 3"), las 4 arandelas y las 2 contratuercas (¼") que sujetan la válvulas de sección de los brazos al soporte del distribuidor (Figura 26).

2. Retire las válvulas de sección de los brazos del soporte del distribuidor y aparte las válvulas.

   Note: Conserve las válvulas de sección de los brazos. Puede desechar los pernos, las arandelas y las contratuercas.

Capacidad del equipo de elevación: 23 kg (50 lb)

1. Usando un equipo de izado con la capacidad especificada, eleve el bastidor de las válvulas y alinéelo sobre la sección de brazo central.



   Figura 40

   1. Bastidor de las válvulas y conjunto de válvulas

2. Alinee los orificios del soporte de montaje del bastidor de las válvulas con los orificios del perfil de travesaño de la sección de brazo central.



   Figura 41

   1. Soporte de montaje (bastidor de las válvulas)
   2. Perno con arandela prensada (5/16" x ¾")
   3. Perfil del travesaño (sección de brazo central)
   4. Soporte de sujeción
   5. Parte delantera de la máquina

3. Monte el bastidor de las válvulas en el perfil del travesaño con 4 pernos (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 42

   1. Perno con arandela prensada (5/16" x ¾")
   2. Contratuercas con arandela prensada (5/16")
   3. Parte delantera de la máquina
   4. Soporte de montaje (bastidor de las válvulas)

4. Repita los pasos anteriores con el otro soporte de montaje del bastidor de las válvulas en el otro perfil del travesaño.

5. Apriete los pernos con arandela prensada y las contratuercas con arandela prensada a 19,78–25,42 N∙m.

6. Retire las horquillas de retención que fijan las tapas en el conjunto del distribuidor y alinee los soportes de desvío sobre la parte superior de las válvulas.



   Figura 43

7. Coloque los tapones y las horquillas de retención para fijar los soportes de desvío en el conjunto del distribuidor.



   Figura 44

8. Monte los soportes de desvío y el conjunto del distribuidor en el bastidor de las válvulas con 4 pernos (¼" x 3"), 8 arandelas (⅝") y 4 contratuercas (¼"), tal y como se muestra en la Figura 45.



   Figura 45

1. Instale los imanes y las arandelas planas (¼") en el controlador de tasa/sección con 4 pernos (n.º 8) y 4 contratuercas (n.º 8).

   Note: Apriete a mano un cuarto de giro adicional para fijar el conjunto. Si se aprieta en exceso, se pueden producir daños en los imanes.



   Figura 46

   1. Perno (n.º 8)
   2. Imán
   3. Arandela plana (¼")
   4. Arandela
   5. Tuerca(n.º 8)

2. Coloque el conjunto del controlador en el bastidor de válvulas.



   Figura 47

1. Alinee el tapón de acoplamiento conectado con el transductor de presión y la junta a la brida del acoplamiento en T del distribuidor.



   Figura 48

   1. Transductor de presión y tapón del acoplamiento conectado
   2. Abrazadera para bridas
   3. Junta
   4. Acoplamiento en T (distribuidor)

2. Sujete el tapón de acoplamiento y la junta al acoplamiento en T con la abrazadera para bridas.

1. Monte la manguera (1" x 7¼") al acoplamiento de codo dentado del transductor de presión y al distribuidor.



   Figura 49

   1. Abrazadera para bridas
   2. Acoplamiento del adaptador de la brida a la manguera
   3. Manguera (1" x 7¼")
   4. Transductor de presión y distribuidor
   5. Abrazadera
   6. Manguera (1" x 8½")

2. Sujete las mangueras y los acoplamientos dentados con abrazaderas.

3. Conecte la manguera (1" x 8½") al otro codo dentado del transductor de presión y el distribuidor.

4. Sujete la manguera y el acoplamiento dentado con una abrazadera.

1. Monte la manguera (1" x 7¼") que está conectada al transductor de presión y al distribuidor en el acoplamiento con brida dentado del caudalímetro.



   Figura 50

   1. Abrazadera
   2. Perno con arandela prensada (¼" x ¾")
   3. Abrazadera en R
   4. Caudalímetro
   5. Espaciador
   6. Contratuerca con arandela prensada (¼")
   7. Manguera (1" x 7¼")

2. Sujete provisionalmente la manguera al acoplamiento con brida dentado con una abrazadera.

3. Sujete el transductor de presión y el distribuidor al soporte del distribuidor usando una abrazadera en R, el perno con arandela prensada incluido (¼" x ¾") y una contratuerca con arandela prensada (¼").

1. Conecte la manguera (1" x 8½") al acoplamiento con brida de 90° (1").



   Figura 51

   1. Acoplamiento con brida de 90° (1")
   2. Abrazadera
   3. Manguera (1" x 8½")
   4. Manguera (1" x 7¼")

2. Sujete la manguera al acoplamiento con brida con una abrazadera.

3. Apriete la abrazadera que sujeta la manguera (1 x 7-1/4") al acoplamiento con brida dentado (1") que ha montado en Instalación del distribuidor del transductor de presión; consulte la Figura 51.

Note: Asegúrese de que el acoplamiento dentado está correctamente asentado en el racor.

Sujete los acoplamientos dentados a los racores con una horquilla de retención.

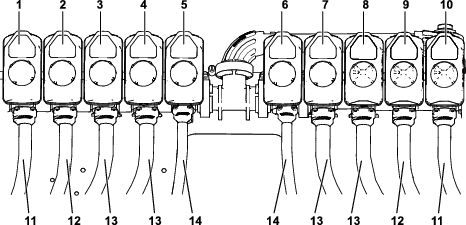

Figura 56

1. Válvula de sección 1
2. Válvula de sección 2
3. Válvula de sección 3
4. Válvula de sección 4
5. Válvula de sección 5
6. Válvula de sección 6
7. Válvula de sección 7
8. Válvula de sección 8
9. Válvula de sección 9
10. Válvula de sección 10
11. Manguera de suministro de 279 cm
12. Manguera de suministro de 234 cm
13. Manguera de suministro de 188 cm
14. Manguera de suministro de 81 cm

Note: El conjunto de la manguera de suministro de 81 cm tiene un acoplamiento en T con 2 mangueras derivadas y 2 conectores de manguera de dentado simple.

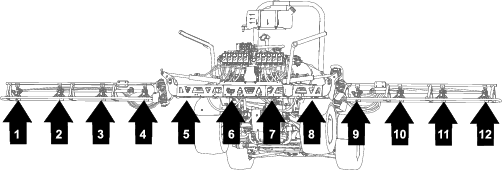

Figura 57

Ubicaciones de las boquillas

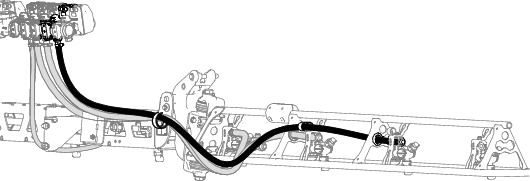

Siga desde la Figura 58 a la Figura 62 para enrutar las mangueras. Solo se muestra un lado. El enrutado es el mismo en ambos lados.

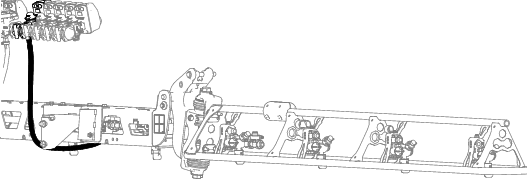

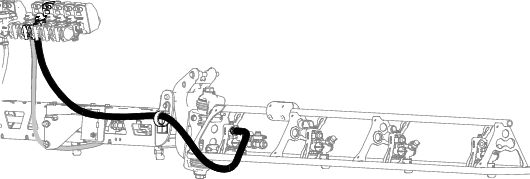

Figura 58

Manguera de 81 cm

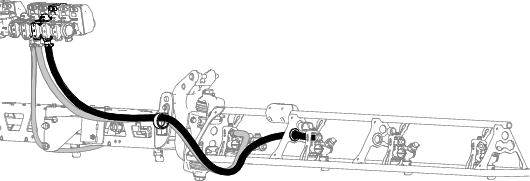

Figura 59

Manguera de 188 cm

Figura 60

Manguera de 188 cm

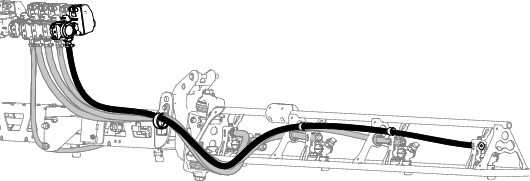

Figura 61

Manguera de 234 cm

Figura 62

Manguera de 279 cm

1. Alinee el tubo de transferencia de la base de una torreta [con el orificio del lateral del conector de manguera de dentado simple (½")].



   Figura 63

   1. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   2. Tubo de transferencia
   3. Mitad superior de la abrazadera
   4. Conector de manguera de dentado simple (½")
   5. Tornillo de acero inoxidable (N.º 12 x 1¼")
   6. Torreta
   7. Hacia la sección de fumigación

2. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la torreta con el tornillo de acero inoxidable (n.º 12 x 1¼"); apriete el tornillo de acero inoxidable a entre 14 y 18 N∙m.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

3. Fije las torretas a los bastidores con las contratuercas con arandela prensada (5/16") que se retiraron anteriormente.



   Figura 64

   1. Contratuerca con arandela prensada (5/16")
   2. Bastidor de torretas
   3. Torreta
   4. Parte trasera de la máquina
   5. Perno de cabeza hexagonal (acero inoxidable – 5/16" x ¾")

4. Apriete la contratuerca con arandela prensada a 1978–2542 N·cm.

1. Asegúrese de que las mangueras y los racores dentados de 13 mm x 810 mm están alineados con la parte delantera de la sección de brazo central, entre los soportes izquierdo y derecho de la sección central.

2. Enrute la manguera de 13 mm y el conector de manguera dentado entre los tirantes del perfil exterior.



   Figura 65

   1. Mangueras – 13 mm x 250 mm
   2. Tirantes (perfil izquierdo)
   3. Manguera y conector de manguera dentado – 13 mm x 810 mm
   4. Bastidor de boquillas de fumigación

3. Enrute la manguera y el conector de manguera dentado por encima del tirante y hacia fuera, hasta llegar al bastidor de la boquilla exterior.

4. Enrute la otra manguera de 13 mm y el conector de manguera dentado entre los tirantes del perfil interior.

5. Enrute la manguera y el conector de manguera dentado por encima del tirante y hacia dentro, hasta llegar al bastidor de la boquilla interior.

6. Repita los pasos 2 a 7 con el otro conjunto de manguera y boquilla en el otro perfil exterior.

7. Enrute la manguera y el racor dentado de 13 mm x 810 mm por el lado de la sección de brazo central que tiene los soportes izquierdo y derecho.

1. Retire los tornillos de acero inoxidable que fija las mitades superiores de la abrazadera a la base.



   Figura 66

   1. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   2. Tubo de transferencia
   3. Mitad superior de la abrazadera
   4. Conector de manguera de dentado simple (½")
   5. Tornillo de acero inoxidable (N.º 12 x 1¼")
   6. Torreta
   7. Hacia la sección de brazo

2. Localice el orificio en el lateral del conector de manguera de dentado simple, al final de la manguera de 25 cm (válvula de fumigación 5 o 6) de la sección de brazo central.



   Figura 67

   1. Manguera – 13 mm x 250 mm (válvula 5 o 6)
   2. Torreta
   3. Conector de manguera de dentado simple (13 mm)
   4. Manguera y racor dentado – 13 mm x 810 mm (válvula 5 o 6)

3. Alinee el tubo de transferencia en la base de una torreta con el orificio del lateral del conector de manguera de dentado simple (½").

4. Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación con el tornillo de acero inoxidable (n.º 12 x 1¼"); apriete el tornillo de acero inoxidable a entre 226 y 282 N∙cm.

   Important: No apriete en exceso el tornillo de acero inoxidable.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.

5. Repita los pasos 2 a 4 con los conectores de manguera de dentado simple del otro conjunto de mangueras (válvula del fumigación 5 o 6) de la sección de brazo central.

1. Alinee el perno de cabeza hexagonal (5/16" x ¾") de la torreta que retiró anteriormente a través del orificio del bastidor de la boquilla y sujete provisionalmente la torreta al bastidor con una de las contratuercas con arandela prensada (5/16").



   Figura 68

   1. Contratuerca con arandela prensada (5/16")
   2. Bastidor de torretas (exterior)
   3. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)

2. Repita el paso anterior para las otras 3 torretas en la sección de brazo central.

3. Apriete las contratuercas con arandela prensada a entre 19,78 y 25,42 N∙m.

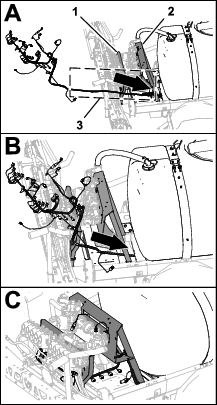

1. Localice la rama de 165 cm y la rama de 203 cm del arnés eléctrico nuevo.



   Figura 69

   1. Rama de 81 cm de el arnés de cables—caudalímetro y válvula de agitación
   2. Rama de 86 cm del arnés de cables—solenoide de la bomba de fumigación
   3. Rama de 165 cm del arnés de cables—terminales de anillo y fusible (sin marcar)
   4. Rama de 203 cm del arnés de cables—ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   5. Rama de 33 cm del arnés de cables – sensor de velocidad
   6. Rama de 170 cm del arnés de cables – conectores de interfaz del arnés delantero
   7. Rama de 81 cm del arnés de cables – circuito de cierre de la bomba de fumigación

2. Enrute la rama de 165 cm y la rama de 203 cm del arnés eléctrico nuevo entre el bastidor de las 10 válvulas de fumigación y el soporte derecho del bastidor del distribuidor.



   Figura 70

   1. Bastidor de válvulas (10 válvulas de fumigación)
   2. Bastidor del distribuidor
   3. Ramas de 165 cm y 203 cm (arnés eléctrico)

3. Enrute la rama de 165 cm y la rama de 203 cm del arnés eléctrico hacia adelante por el larguero derecho del bastidor.



   Figura 71

   1. Arnés de cables trasero – rama de 203 cm
   2. Larguero derecho del bastidor
   3. Parte delantera de la máquina
   4. Posición de las grapas y bridas

4. Introduzca las grapas de la rama de 203 cm del arnés de cables trasero en los orificios del larguero derecho del bastidor de donde retiró las grapas del arnés de cables trasero antiguo; consulte el paso 3 de Desconexión de los arneses de cables delantero y trasero.

Note: Utilice una grúa para sujetar la máquina mientras conecta los arneses de cables delantero y trasero.

1. Desde debajo de la máquina, en el larguero derecho del bastidor, localice los conectores eléctricos de los arneses de cables delantero y trasero de la máquina.



   Figura 72

   1. Parte delantera de la máquina
   2. Conectores de interfaz (arneses de cables delantero y trasero)

2. Conecte el conector hembra de 10 vías de interconexión del arnés delantero al conector de 10 pines de interconexión del arnés trasero (Figura 73).



   Figura 73

   1. Arnés de cables delantero
   2. Conector hembra de 10 vías – interconexión de arneses de fumigación (arnés delantero)
   3. Conector de 10 pines – interconexión de arneses de fumigación (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

3. Conecte el conector de 8 pines de interconexión del arnés delantero al conector hembra de 8 vías del interruptor de caudal del arnés trasero.



   Figura 74

   1. Arnés de cables delantero
   2. Conector de 8 pines – interconexión de arneses de fumigación (arnés delantero)
   3. Conector hembra de 8 vías—interruptor de caudal (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

4. Conecte el conector de 2 pines de la bomba de enjuague del arnés delantero al conector hembra de 2 vías de la bomba de enjuague del arnés trasero.



   Figura 75

   1. Arnés de cables delantero
   2. Conector hembra de 2 vías—bomba de enjuague (arnés trasero)
   3. Conector de 2 pines – bomba de enjuague (arnés delantero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

5. Conecte el conector de 2 pines del arnés delantero para la alimentación del carrete de la manguera al conector hembra de 2 vías del arnés trasero para la alimentación del carrete de la manguera.



   Figura 76

   1. Arnés de cables delantero
   2. Conector de 2 pines—carrete de la manguera (arnés delantero)
   3. Conector hembra de 2 vías—carrete de la manguera (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

6. Conecte el conector de 10 pines de interconexión del arnés delantero al conector hembra de 10 vías de interconexión del arnés trasero.



   Figura 77

   1. Arnés de cables delantero
   2. Conector de 10 pines – interconexión de arneses de fumigación (arnés delantero)
   3. Conector hembra de 10 vías – interconexión de arnés de fumigación (arnés trasero)
   4. Arnés de cables trasero
   5. Parte delantera de la máquina

7. Para facilitar la conexión del arnés eléctrico y del arnés de datos de navegación, asegúrese de que el conector hembra de 1 vía del arnés de cables trasero y el conector hembra de 4 vías del arnés de cables trasero estén alineados en la parte superior del arnés.



   Figura 78

   1. Conector hembra de 4 vías (arnés de cables trasero)
   2. Parte superior de la máquina
   3. Conector hembra de 1 vía (arnés de cables trasero)
   4. Parte delantera de la máquina

8. Sujete el relé de interrupción de la bomba del arnés de cables trasero al soporte derecho para el ángulo del soporte del asiento.



   Figura 79

   1. Brida
   2. Soporte derecho
   3. Relé de interrupción de bomba
   4. Ángulo de soporte del asiento

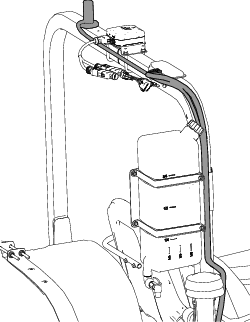

1. Enrute el tubo del sensor de presión del indicador del salpicadero a lo largo del arnés de cables trasero de la máquina.



   Figura 80

   1. Bridas (3 fijaciones a presión – puntos de anclaje del chasis)
   2. Parte delantera de la máquina
   3. Tubo del sensor de presión
   4. Arnés de cables trasero

2. Fije el tubo del sensor de presión al arnés de cables trasero con 3 bridas junto a las 3 grapas en los puntos de anclaje del chasis del arnés de cables trasero.

   Important: No apriete ni doble el tubo del sensor de presión; apriete las bridas solo lo suficiente para sostener el tubo.

1. Enrute la rama de 203 cm del arnés de cables por dentro del tirante del bastidor de las válvulas y hacia atrás, hacia el soporte de las 10 válvulas.



   Figura 84

   1. Bastidor del distribuidor
   2. Conector hembra de 3 vías (caudalímetro)
   3. Rama de 81 cm del arnés de cables – caudalímetro y válvula de agitación
   4. Conector eléctrico (válvula de agitación)
   5. Rama de 203 cm del arnés de cables – ASC10, solenoides de los cilindros de elevación, válvulas de sección 1 a 10
   6. Grapas
   7. Conector de 2 pines (alimentación del carrete de la manguera)
   8. Conector hembra de 3 vías (carrete de la manguera)
   9. Parte delantera de la máquina

2. Enrute la rama de 81 cm del arnés de cables del caudalímetro y la válvula de agitación por delante del bastidor del distribuidor.

3. Introduzca las grapas de la rama de 81 cm del arnés de cables en los orificios de la pestaña inferior del soporte del distribuidor.

1. Enrute la rama de 203 cm del arnés de cables por detrás del bastidor de 10 válvulas con los 10 conectores de las válvulas de sección hacia atrás y por debajo de las válvulas.



   Figura 85

   1. Conector hembra de 3 vías (válvula de boquilla posición 10)
   2. Bastidor de 10 válvulas
   3. Conector hembra de 40 vías (ASC 10)
   4. Rama de 203 cm del arnés de cables – ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   5. Conector hembra de 4 vías (a ASC 10)
   6. Parte delantera de la máquina
   7. Grapas

2. Introduzca las grapas de la rama de 203 cm del arnés de cables en los orificios de la pestaña inferior del bastidor de 10 válvulas.

1. Enrute la rama de 86 cm del arnés de cables del solenoide de la bomba de fumigación por encima del perfil del bastidor de fumigación y hacia abajo, hasta el solenoide de la bomba de fumigación.



   Figura 86

   1. Rama de 86 cm del arnés de cables – solenoide de la bomba de fumigación
   2. Rama de 203 cm del arnés de cables – ASC10, solenoides de los cilindros de elevación, válvulas de boquilla 1 a 10
   3. Perfil (bastidor del fumigador)
   4. Parte delantera de la máquina
   5. Fijación a presión

2. Introduzca la grapa de la rama de 86 cm del arnés de cables en el orificio del perfil del bastidor del fumigador.

1. Enrute los conectores de la rama de 203 cm del arnés de cables con la etiqueta Flow Meter (Caudalímetro) y Pressure Transducer (Transductor de presión) por detrás del bastidor del distribuidor.



   Figura 87

   1. Anclaje magnético del arnés
   2. Caudalímetro
   3. Conector hembra de 3 vías (arnés de cables trasero – con la etiqueta Flow Meter (Caudalímetro))
   4. Conector hembra de 3 vías (arnés de cables trasero – con la etiqueta Pressure Transducer (Transductor de presión))
   5. Conector de 3 pines (arnés del caudalímetro)
   6. Conector de 3 pines (transductor de presión)

2. Conecte el conector hembra de 3 vías de la rama de 203 cm del arnés de cables del caudalímetro (sin etiquetar) en el conector de 3 pines del arnés del caudalímetro.

3. Conecte el conector hembra de 3 vías de la rama de 203 cm del arnés de cables con la etiqueta Pressure Transducer (Transductor de presión) en el conector de 3 pines del transductor de presión.

4. Fije los anclajes magnéticos de los arneses del caudalímetro y el transductor de presión en la superficie del bastidor del distribuidor.

5. Enrute el conector de 3 pines del arnés de cables de la válvula de agitación por delante del bastidor del distribuidor.



   Figura 88

   1. Válvula de agitación
   2. Bastidor del distribuidor
   3. Conector hembra de 3 vías (arnés de la válvula de agitación)

6. Conecte el conector de 3 pines del arnés de la válvula de agitación al conector hembra de 3 vías de la rama de 203 cm del arnés de cables con la etiqueta Agitation Valve (Válvula de agitación).



   Figura 89

   1. Conector de 3 pines (arnés de cables trasero – con la etiqueta Agitation Valve (Válvula de agitación))
   2. Bastidor del distribuidor
   3. Conector hembra de 3 vías (arnés de la válvula de agitación)

1. En la parte inferior del distribuidor de los cilindros de elevación, conecte el conector hembra de 2 vías del arnés de cables trasero con la etiqueta Enable Solenoid (Solenoide de activación) al conector de 2 pines del solenoide de activación.



   Figura 90

   1. Conector de 2 pines – solenoide de bajada izquierdo (distribuidor de los cilindros de elevación)
   2. Conector de 2 pines – solenoide de elevación izquierdo (distribuidor de los cilindros de elevación)
   3. Conector hembra de 2 vías – bajada izquierda (conector del arnés principal)
   4. Conector hembra de 2 vías – subida izquierda (conector del arnés principal)
   5. Conector hembra de 2 vías – solenoide de activación (conector del arnés principal)
   6. Conector hembra de 2 vías – subida derecha (conector del arnés principal)
   7. Conector hembra de 2 vías – subida derecha (conector del arnés principal)
   8. Conector de 2 pines – solenoide de elevación derecho (distribuidor de los cilindros de elevación)
   9. Conector de 2 pines – solenoide de bajada derecho (distribuidor de los cilindros de elevación)
   10. Parte trasera de la máquina


   Figura 91

   1. Conector de 2 pines – solenoide de bajada derecho (distribuidor de los cilindros de elevación)
   2. Conector de 2 pines – solenoide de elevación derecho (distribuidor de los cilindros de elevación)
   3. Conector de 2 pines – solenoide de elevación izquierdo (distribuidor de los cilindros de elevación)
   4. Conector de 2 pines – solenoide de bajada izquierdo (distribuidor de los cilindros de elevación)
   5. Parte trasera de la máquina
   6. Conector hembra de 2 vías – bajada derecha (conector del arnés principal)
   7. Conector hembra de 2 vías – subida derecha (conector del arnés principal)
   8. Conector hembra de 2 vías – subida izquierda (conector del arnés principal)
   9. Conector hembra de 2 vías – solenoide de activación (conector del arnés principal)
   10. Conector de 2 pines – solenoide de activación (distribuidor de los cilindros de elevación)
   11. Conector hembra de 2 vías – bajada izquierda (conector del arnés principal)

2. En el solenoide inferior derecho, conecte el conector hembra de 2 vías del arnés de cables trasero con la etiqueta Right Down (Bajada derecho) en el conector de 2 pines del solenoide de bajada derecho.

3. En el solenoide superior derecho, conecte el conector hembra de 2 vías del arnés de cables trasero con la etiqueta Right Up (Elevación derecho) en el conector de 2 pines del solenoide de elevación derecho.

4. En el solenoide inferior izquierdo, conecte el conector hembra de 2 vías del arnés de cables trasero con la etiqueta Left Down (Bajada izquierdo) en el conector de 2 pines del solenoide de bajada izquierdo.

5. En el solenoide de subida izquierdo, conecte el conector hembra de 2 vías del arnés de cables trasero con la etiqueta Left Up (Elevación izquierdo) al conector de 2 pines del solenoide de subida izquierdo.

1. Enrute los conectores hembra de 3 vías de la rama de 203 cm del arnés de cables con la etiqueta Nozzle Valve 1 (Válvula de boquilla 1) a Nozzle Valve 5 (Válvula de boquilla 5) por detrás del bastidor de 10 válvulas y por debajo de las válvulas 1 a 5.



   Figura 92

   1. Conector de 3 pines (arnés de la válvula de boquilla)
   2. Válvula de boquilla 1
   3. Válvula de boquilla 5
   4. Válvula de boquilla 6
   5. Válvula de boquilla 10
   6. Conector hembra de 3 vías (arnés de cables trasero – con la etiqueta Nozzle 1 (Boquilla 1))
   7. Conector hembra de 3 vías (arnés de cables trasero – con la etiqueta Nozzle 6 (Boquilla 1))

2. Enrute los conectores hembra de 3 vías de la rama de 203 cm del arnés de cables con la etiqueta Nozzle Valve 6 (Válvula de boquilla 6) a Nozzle Valve 10 (Válvula de boquilla 10) por detrás del bastidor de 10 válvulas y por debajo de las válvulas 6 a 10.

3. Conecte el conector hembra de 3 vías del arnés de cables trasero con la etiqueta Nozzle 1 (Boquilla 1) al conector de 3 pines del arnés de la válvula de boquilla 1.

   Important: Es importante conectar cada conector hembra de 3 vías con etiqueta del arnés de cables trasero al conector de 3 pines correcto en la posición de cada válvula de boquilla.

4. Repita el paso 3 en las posiciones de válvula de boquilla 2 a 10.

1. En la parte trasera de la máquina (por dentro de la bomba de fumigación) conecte el conector hembra de 2 vías con la etiqueta Spray Pump Solenoid (Solenoide de la bomba de fumigación) de la rama de 86 cm del arnés de cables al conector de 2 pines del relé de la bomba.



   Figura 93

   1. Conector de 2 pines (relé de la bomba)
   2. Conector hembra de 2 vías—rama de 86 cm del arnés de cables
   3. Parte delantera de la máquina

2. En la parte trasera de la máquina (entre el larguero derecho del bastidor y el guardabarros derecho), conecte el conector de 3 pines del arnés del sensor de velocidad del motor de tracción hidráulica derecho al conector hembra de 3 vías (sin etiquetar) del arnés principal trasero.



   Figura 94

   1. Conector hembra de 3 vías (arnés principal trasero)
   2. Conector de 3 pines (arnés del motor hidráulico)
   3. Parte delantera de la máquina

1. Enrute la rama de 165 cm del arnés de cables hacia arriba y en la parte trasera del compartimento del motor, por el soporte derecho de la cubierta del motor, por delante del conducto que conecta el filtro de aire y el motor.

   Note: Se sujetará la rama de 165 cm del arnés de cables trasero en Enrutado del arnés eléctrico y de datos de navegación hasta la batería.



   Figura 95

   1. Filtro de aire (motor)
   2. Soporte (derecho) del protector del motor
   3. Rama de 165 cm (arnés de cables trasero)
   4. Lado derecho de la máquina
   5. Parte delantera de la máquina

2. Enrute la rama de 165 cm del arnés de cables a través del ángulo de la caja del asiento y hacia abajo por el soporte izquierdo del protector del motor.

   Note: Se sujetará la rama de 165 cm del arnés de cables trasero en Enrutado del arnés eléctrico y de datos de navegación hasta la batería.



   Figura 96

   1. Rama de 165 cm (arnés de cables trasero)
   2. Ángulo de la caja del asiento
   3. Soporte (izquierdo) del protector del motor
   4. Parte delantera de la máquina
   5. Lado izquierdo de la máquina

3. Enrute la rama de 165 cm del arnés de cables hacia abajo por el soporte izquierdo del protector del motor y por debajo del larguero izquierdo del bastidor.



   Figura 97

   1. Rama de 165 cm (arnés de cables trasero)
   2. Soporte (izquierdo) del protector del motor
   3. Larguero izquierdo del bastidor
   4. Terminal positivo (cable rojo) – rama de 165 cm (arnés de cables trasero)
   5. Terminal negativo (cable negro) – rama de 165 cm (arnés de cables trasero)
   6. Parte delantera de la máquina
   7. Lado izquierdo de la máquina

4. Enrute el fusible de 50 A y los terminales de anillo positivo y negativo de la rama de 165 cm del arnés de cables a la parte superior de la batería.

   Note: La instalación de los terminales de anillo se completará en los siguientes pasos.

1. Gire el asiento del conductor hacia delante y coloque la varilla de soporte del asiento en la muesca del canal de la consola.

2. Retire los 5 pernos con arandela prensada (¼" x ¾") que sujetan la cubierta a la izquierda de la consola central.



   Figura 98

   1. Perno con arandela prensada (¼" x ¾")
   2. Cubierta (izquierda—consola central)

3. Retire la cubierta de la consola central.

   Note: Si fuera necesario, gire el asiento del conductor hacia abajo al retirar la cubierta de la consola central.



   Figura 99

   1. Bastidor de la consola

4. Enrute la rama de 81 cm del arnés de cables trasero a lo largo del arnés de cables delantero hasta el anillo de goma en el canal de la consola.



   Figura 100

   1. Rama de 81 cm del arnés de cables – circuito de cierre de la bomba de fumigación
   2. Conector hembra de 3 vías (diagnóstico CAN)
   3. Anillo de goma (consola central)
   4. Anillo de goma (canal de la consola)

5. Enrute la rama de 81 cm del arnés de cables trasero hacia delante, a lo largo del arnés de cables delantero y a través del anillo de goma en la parte posterior de la consola central.

1. Empuje el cierre del conector hembra de 8 vías en el interruptor de la bomba de fumigación y separe el conector del interruptor.



   Figura 101

   1. Conector hembra de 8 vías (interruptor de la bomba de fumigación)
   2. Interruptor de la bomba de fumigación
   3. Rama del arnés de cables de 81 cm

2. Coloque el conector hembra de 8 vías, de modo que pueda ver la parte posterior del conector y que el cierre está hacia arriba.



   Figura 102

   1. Cierre (conector hembra de 8 vías)
   2. Posición del terminal n.º 4 (conector hembra de 8 vías – interruptor de bomba de fumigación)
   3. Terminal (rama del arnés de cables de 81 cm)
   4. Rama del arnés de cables de 81 cm

3. Introduzca el terminal en el extremo de la rama de 81 cm del arnés de cables trasero en la posición del terminal n.º 4 del conector hembra de 8 vías.

   Note: Asegúrese de que el cierre del terminal se engancha con firmeza en el conector hembra de 8 vías.

4. Conecte el conector hembra de 8 vías en el arnés de cables con el conector de 8 pines en el interruptor de la bomba de fumigación.



   Figura 103

5. Fije la rama de 81 cm del arnés de cables trasero al arnés de cables delantero de la máquina.



   Figura 104

   1. Brida

6. Alinee la cubierta que retiró (Figura 99) con la parte izquierda de la consola central.



   Figura 105

7. Monte la cubierta en la consola central con los 5 pernos con arandela prensada (¼" x ¾") que retiró previamente (Figura 98) y apriete los pernos a entre 520 y 678 N∙cm.

1. Alinee el extremo del tubo del sensor de presión del indicador de presión en el salpicadero con el racor en el extremo de la sección de válvulas.



   Figura 106

   1. Racor
   2. Tubo del sensor de presión (del indicador de presión del salpicadero)

2. Inserte el tubo del sensor en el racor hasta que el tubo esté correctamente asentado.

1. Instale el soporte de la antena de módem a la barra antivuelco.



   Figura 109

2. Limpie cualquier grasa o aceite de la superficie del soporte de antena.

3. Retire el reverso del revestimiento adhesivo de doble cara y pegue la antena al soporte.



   Figura 110

4. Fije la antena y el arnés de cables al soporte con 3 bridas para cable.



   Figura 111

5. Instale la antena de alta ganancia (se vende por separado) en la parte superior de la barra antivuelco.



   Figura 112

1. Enrute los arneses de antena de módem a la derecha, a lo largo de la barra antivuelco.



   Figura 113

2. Enrute el arnés hacia abajo y hacia delante.

1. Localice las 4 tapas de los orificios perforados (¼") en el panel del salpicadero que se encuentran a la izquierda del agarradero.



   Figura 114

   1. Tapas de orificios perforados (¼" – panel del salpicadero)
   2. Agarradero

2. Retire las 4 tapas de los orificios perforados del panel del salpicadero.

1. Retire los 2 tornillos Phillips de cabeza redonda (¼" x 1") y la contratuerca (¼") que fijan el soporte del capó al salpicadero.



   Figura 115

   1. Tuerca rápida (¼")
   2. Soporte del capó
   3. Tornillo Phillips de cabeza redonda (¼" x 1")
   4. Contratuerca con arandela prensada (¼")

2. Retire las 2 tuercas rápidas (¼") del soporte del capó.

   Note: Conserve los tornillos Phillips de cabeza redonda, la contratuerca con arandela prensada y las tuercas rápidas; deseche el soporte del capó.

Monte las tuercas rápidas que retiró anteriormente en el soporte del refuerzo.

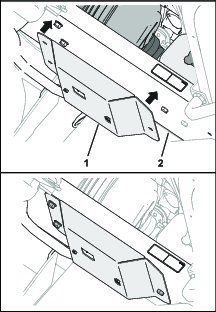

Figura 116

1. Soporte del refuerzo
2. Tuerca rápida

1. Monte el soporte en el salpicadero con los 4 pernos de arandela prensada (¼" x 1½") y las 4 arandelas, y sujételo a la pletina de refuerzo con 4 contratuercas (¼").



   Figura 117

2. Monte provisionalmente la pletina de refuerzo con los 2 tornillos Phillips de cabeza redonda (¼" x 1") y la contratuerca con arandela prensada (¼") que retiró anteriormente.

3. Apriete los pernos con arandela prensada, los tornillos Phillips de cabeza redonda y la contratuerca con arandela prensada a entre 1163 y 1435 N∙cm.

1. Monte el conjunto de la pantalla en el soporte con 4 pernos (5/16") y 2 tuercas (5/16")



   Figura 118

2. Apriete el pomo del brazo de la pantalla en la posición deseada.

1. Enrute la rama de 302 cm del arnés eléctrico y de datos de navegación a lo largo del tubo del ROPS derecho con el conector hembra de 12 vías (gris) y el conector hembra de 12 vías (negro) arriba, hacia el receptor de navegación.

   Important: Al fijar el arnés de cables al tubo del ROPS, deje algo de holgura en el arnés para que no tire de los conectores.

2. Conecte los 2 conectores del lado largo del conector hembra de 12 vías del arnés de cables con la etiqueta con las 2 ranuras de conector en el arnés del adaptador.



   Figura 120

3. Enchufe el arnés del adaptador en el receptor.

1. Enrute la rama de 302 cm del arnés de datos del arnés eléctrico que tiene el conector de 4 pines con la etiqueta a la zona de interconexión de los arneses de cables delantero y trasero de la máquina; consulte Figura 78 en Conexión de los arneses de cables delantero y trasero.



   Figura 121

   1. Bridas
   2. Rama de 302 cm del arnés de datos (receptor de navegación)
   3. Rama de 34 cm del arnés de datos (conector de 4 patillas )
   4. Rama de 270,5 cm del arnés de alimentación

2. Enrute la rama de 34 cm del arnés de datos del que tiene el conector de 4 pines con la etiqueta a la zona de interconexión de los arneses de cables delantero y trasero de la máquina; consulte Figura 78 en Conexión de los arneses de cables delantero y trasero.

3. Conecte el conector de 4 pines de la rama del arnés de datos con la etiqueta al conector hembra de 4 vías del arnés GeoLink trasero del circuito del controlador del fumigador/CAN 2.



   Figura 122

   1. Rama de 34 cm del arnés de datos (arnés eléctrico y de datos de navegación)
   2. Arnés de cables delantero de la máquina
   3. Parte delantera de la máquina
   4. Conector de 4 pines (con la etiqueta – rama del arnés de datos)
   5. Conector hembra de 4 vías (sin etiqueta ASC 10 power y CAN – arnés de cables GeoLink trasero)
   6. Arnés de cables GeoLink trasero

Retire y deseche la resistencia de terminación del conector hembra de 6 vías del cable de datos.

Figura 123

1. Conector hembra de 6 vías de cable de datos
2. Resistencia de terminación

1. Enrute la rama de alimentación de 270,5 cm del arnés eléctrico y de datos de navegación a través del ángulo de la caja del asiento y hacia abajo por el soporte izquierdo del protector del motor.



   Figura 124

   1. Bridas
   2. Soporte del protector del motor
   3. Rama de 241 cm (arnés de cables delantero de la máquina)
   4. Lado derecho de la máquina
   5. Parte delantera de la máquina
   6. Filtro de aire (motor)
   7. Rama de 226 cm del arnés de datos (monitor de fumigador)
   8. Rama de 270,5 cm de alimentación (arnés eléctrico y de datos de navegación)

2. Sujete el arnés al soporte del protector del motor con bridas.

3. Enrute la rama de 270,5 cm de alimentación hacia abajo por el soporte izquierdo del protector del motor y por debajo del larguero izquierdo del bastidor.



   Figura 125

   1. Lado izquierdo de la máquina
   2. Rama de 241 cm (arnés de cables delantero de la máquina)
   3. Orificio del ángulo de la caja del asiento
   4. Bridas
   5. Soporte del protector del motor
   6. Parte delantera de la máquina
   7. Rama de 270,5 cm de alimentación (arnés eléctrico y de datos de navegación)

4. Sujete el arnés al orificio del ángulo de la caja del asiento y al soporte del protector del motor con 3 bridas.



   Figura 126

   1. Rama de 165 cm (arnés de cables delantero de la máquina)
   2. Soporte del protector del motor
   3. Bridas
   4. Larguero izquierdo del bastidor
   5. Terminal de anillo negativo (cable negro) – rama de alimentación (arnés eléctrico y de datos de navegación)
   6. Terminal de anillo positivo (cable rojo) – rama de alimentación (arnés eléctrico y de datos de navegación)
   7. Parte delantera de la máquina
   8. Lado izquierdo de la máquina

5. Enrute el fusible de 10 A y los terminales de anillo positivo y negativo de la rama de 220 cm del arnés eléctrico del sistema de navegación a la parte superior de la batería.

   Note: La instalación de los terminales de anillo se completará en los siguientes pasos.

1. En el lado derecho del compartimento del motor, enrute la rama de 226 cm del arnés de datos para el monitor por delante del filtro de aire del motor y hacia abajo, hasta la esquina inferior derecha del radiador.

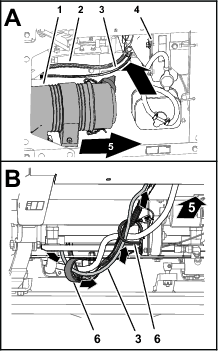

   Figura 127

   1. Filtro de aire (motor)
   2. Arnés de cables delantero de la máquina
   3. Rama de 226 cm del arnés de datos (monitor de fumigador)
   4. Radiador
   5. Parte delantera de la máquina
   6. Abrazaderas en R

2. Enrute el arnés hacia delante y a través de las 2 abrazaderas en R en la parte inferior de la máquina y hacia arriba, a través del anillo de goma que rodea el taladro en el panel del suelo.



   Figura 128

   1. Abrazadera en R
   2. Rama de 226 cm del arnés de datos (monitor de fumigador)
   3. Anillo de goma (chapa de suelo)
   4. Parte delantera de la máquina

3. Fije el arnés al arnés de cables delantero de la máquina con 3 bridas.

4. Continúe enrutando la rama del arnés hacia arriba y a lo largo del arnés de cables delantero de la máquina y hacia arriba, a través del anillo de goma que rodea el taladro en el panel del salpicadero.

5. Enchufe el cable en la parte trasera del monitor.



   Figura 129

1. Entre el soporte del depósito de combustible y el guardabarros delantero derecho, enrute el terminal de pestaña (con la etiqueta (conmutado)) y el terminal de anillo 2 (con la etiqueta (batería) y (masa)) del arnés de alimentación del módem bajo el bastidor de la máquina.



   Figura 130

   1. Arnés de alimentación del módem
   2. Terminales de cables

2. En la parte interna de la caja del asiento derecho, enrute el arnés de alimentación del módem hacia delante y el conector del arnés de alimentación con la etiqueta RS232 a lo largo del arnés de cables de la máquina.

   Note: El conector con la etiqueta RS232 no se utiliza.



   Figura 131

   1. Arnés de alimentación del módem
   2. Parte delantera de la máquina
   3. Conector de 9 pines (con la etiqueta – no se utiliza)

3. Enrute el arnés de alimentación del módem por la parte superior del radiador, a lo largo del arnés de cables de la máquina.



   Figura 132

   1. Arnés de cables de la máquina
   2. Arnés de alimentación del módem

1. Enchufe el terminal del arnés de alimentación del módem con la etiqueta (conmutado) en el conector hembra para la alimentación de accesorios del bloque de fusibles.

   Note: Si el bloque de fusibles de la máquina no dispone de un circuito de alimentación de accesorios disponible, instale un bloque de fusibles adicional; consulte a su distribuidor autorizado Toro.



   Figura 133

   1. Terminal (con la etiqueta (batería) – arnés de alimentación del módem)
   2. Conector hembra (alimentación de accesorios – bloque de fusibles)

2. Introduzca el fusible (10 A) en el zócalo del bloque de fusibles del circuito de alimentación de accesorios que utilizó en el paso 1.



   Figura 134

   1. Bloque de fusibles
   2. Fusible (10 A)

3. Sujete la rama de corriente conmutada y masa del arnés de cables del kit al arnés de cables de la máquina con 5 bridas.

1. Enrute los terminales de anillo del arnés con la etiqueta (batería) y (masa) hacia atrás y sobre el soporte del asiento.



   Figura 135

2. Enrute los terminales de anillo bajo el larguero izquierdo del bastidor y por la parte superior de la batería.

   Note: Montará los terminales de anillo a los cables de la batería en los siguientes pasos.

Atornille el conector del arnés del módem en la pantalla.

Figura 136

1. Enrute el cable de datos del módem a través del compartimiento de almacenamiento.

2. Enrute el cable de datos del módem a lo largo del arnés de cables de la máquina y a través del anillo de goma en la chapa del suelo.



   Figura 137

   1. Cable de datos del módem
   2. Anillo de goma (chapa de suelo)

3. Fije el cable de datos del módem en los arneses de cable de la máquina con 4 bridas para cable.

4. En la parte inferior de la máquina, enrute el cable de datos del módem hacia atrás, a lo largo del arnés de cables de la máquina.



   Figura 138

   1. Cable de datos del módem
   2. Parte trasera de la máquina
   3. Anillo de goma (chapa de suelo)

5. En el lateral trasero del radiador, enrute el cable de datos del módem hacia arriba.



   Figura 139

   1. Cable de datos del módem

6. Fije el cable de datos del módem en los arneses de cable de la máquina con 4 bridas para cable.

7. Enrute el cable de datos del módem a lo largo del arnés de alimentación del módem, fuera del lado derecho de la máquina, y entre el soporte del depósito de combustible y el guardabarros delantero derecho.



   Figura 140

   1. Cable de datos del módem
   2. Arnés de alimentación del módem

1. Enchufe el conector coaxial del arnés de la antena del módem con la etiqueta en el puerto coaxial del módem CL-55 con la marca WIFI/BT y apriete el conector coaxial.



   Figura 141

   1. Conector coaxial (con la etiqueta – arnés de antena de módem)
   2. Conector a presión coaxial azul (con la etiqueta – arnés de antena de módem)
   3. Conector a presión coaxial violeta (con la etiqueta – arnés de antena de módem)
   4. Conector a presión coaxial rojo (con la etiqueta – arnés de antena de módem)

2. Enchufe el conector a presión coaxial azul del arnés de la antena del módem con la etiqueta en el conector del módem CL-55 marcado , hasta que los conectores se enganchen con seguridad.

3. Enchufe el conector a presión coaxial violeta del arnés de la antena del módem con la etiqueta en el conector del módem CL-55 marcado , hasta que los conectores se enganchen con seguridad.

4. Solo módems CDMA: enchufe el conector a presión coaxial rojo del arnés de la antena del módem con la etiqueta LTE-2 en el conector del módem CL-55 con la marca 4G DIV, hasta que los conectores se enganchen con seguridad.

   Note: El módem GSM no tiene un conector LTE-2.

1. Enchufe el conector de 4 pines del arnés de datos del módem con la etiqueta en el conector hembra de 4 vías (sin marcar) del módem CL-55 y apriete la tuerca moleteada del conector de 4 pines.



   Figura 142

   1. Conector de 4 pines (con la etiqueta – arnés de datos del módem)
   2. Conector hembra de 4 vías (sin marcar – módem CL-55)
   3. Conector hembra de 18 vías (con la etiqueta – arnés de alimentación del módem)
   4. Conector de 18 pines (módem CL-55)

2. Enchufe el conector hembra de 18 vías del arnés de alimentación del módem con la etiqueta en el conector de 18 pines del módem CL-55.

1. Fije el módem al soporte con 2 pernos (n.º 10 x 1¾"), 2 espaciadores y 2 contratuercas (n.º 10)



   Figura 143

2. Coloque el soporte del módem en el panel de la caja del asiento derecho sobre los cabezales de los pernos.

   Important: Asegúrese de que los arneses de cables estén enrutados dentro del soporte del módem.



   Figura 144

   1. Soporte del módem
   2. Panel de caja de asiento derecho

1. En la parte delantera de la máquina, alinee el conector de 4 pines del arnés de ISO-CAN bus – 302 cm con la etiqueta TO ISOBUS (A ISOBUS) hacia el panel del salpicadero.



   Figura 145

   1. Conector de 4 pines del arnés de ISO-CAN – 302 cm con la etiqueta TO ISOBUS (A ISOBUS)

2. Retire el terminador ISO bus del conector hembra de 4 vías del arnés de GeoLink con la etiqueta CAN 1 ISOBUS TERMINATOR (Terminador de CAN 1 ISOBUS).

   Note: Ya no necesitará el tapón.



   Figura 146

   1. Conector hembra de 4 vías (con la etiqueta CAN 1 ISOBUS TERMINATOR (Terminador de CAN 1 ISOBUS) – arnés de GeoLink)
   2. Terminador (ISO bus)
   3. Conector de 4 pines (con la etiqueta TO ISOBUS (A ISOBUS) – arnés de ISO-CAN bus)

3. Enchufe el conector TO ISOBUS (A ISOBUS) del arnés de ISO-CAN bus en el conector CAN 1 ISOBUS TERMINATOR (terminador de CAN 1 ISOBUS) del arnés de GeoLink.

1. Enrute el otro extremo del arnés de ISO-CAN bus a través del anillo de goma del suelo.



   Figura 147

   1. Anillo de goma (suelo)
   2. Arnés de ISO-CAN bus

2. Fije el arnés de ISO-CAN bus al arnés de cables de la máquina con 2 bridas.

3. En la parte inferior de la máquina, enrute el arnés de ISO-CAN bus a lo largo del arnés de cables de la máquina.



   Figura 148

   1. Arnés de ISO-CAN bus

4. Fije el arnés de ISO-CAN bus al arnés de cables de la máquina con 3 bridas.

5. Gire el asiento del pasajero hacia delante y sujételo con la varilla de sujeción.

6. A la derecha del radiador, enrute el arnés de ISO-CAN bus hacia arriba, a lo largo del arnés de cables de la máquina y hacia la consola central.



   Figura 149

   1. Arnés de ISO-CAN bus

7. Enrute el arnés de ISO-CAN bus bajo la base de la consola y a lo largo del arnés de cables de la máquina.



   Figura 150

   1. Conector de 3 pines (con la etiqueta TO TORO CANBUS (A TORO CANBUS) y conector hembra de 3 vías (con la etiqueta CAN PORT A (Puerto A CAN))
   2. Arnés de ISO-CAN bus
   3. Taladro (base de la consola)

8. Enrute el conector de 3 pines (con la etiqueta TO TORO CANBUS (A TORO CANBUS)) y el conector hembra de 3 vías (con la etiqueta CAN PORT A (Puerto A CAN)) del arnés de ISO-CAN bus a través del taladro en la base de la consola.

9. Fije el arnés de ISO-CAN bus al arnés de cables de la máquina con 6 bridas.

1. Retire el tapón del conector hembra de 3 vías del arnés de cables de la máquina (con la etiqueta CAN DIAGNOSTICS INTERCONNECT (Interconexión de diagnóstico CAN).



   Figura 151

   1. Tapón
   2. Conector hembra de 3 vías (con la etiqueta CAN DIAGNOSTICS INTERCONNECT (Interconexión de diagnóstico CAN) – arnés de cables de la máquina)
   3. Conector de 3 pines (con la etiqueta TO TORO CANBUS (A TORO CANBUS) – arnés de ISO-CAN bus)

2. Enchufe el conector de 3 pines del arnés ISO-CAN bus (con la etiqueta TO TORO CANBUS (A TORO CANBUS)) en el conector hembra de 3 vías del arnés de cables de la máquina (con la etiqueta CAN DIAGNOSTICS INTERCONNECT (Interconexión de diagnóstico CAN).

1. Baje el asiento del pasajero.

2. Retire los 4 tornillos con arandela prensada (¼" x ¾") que sujetan el panel lateral de la consola central.



   Figura 152

   1. Panel lateral
   2. Tornillos con arandela prensada (¼" x ¾")

3. Incline el asiento del pasajero hacia adelante y retire el tornillo con arandela prensada trasero inferior.

4. Retire el panel lateral de la consola central.

Hacia delante del controlador TEC, retire y conserve la resistencia de 75Ω del conector hembra de 3 vías (sin etiquetar) del arnés de cables de la máquina.

Note: Instalará el panel lateral en la consola central al instalar el kit de AutoSteer para el fumigador de césped Multi Pro 5800 con GeoLink; consulte las instrucciones de configuración en las Instrucciones de instalación del kit de AutoSteer.

Figura 153

1. Controlador TEC
2. Conector hembra de 3 vías (no etiquetado – arnés de cables de la máquina)
3. Resistencia de 75Ω (3 pines)

1. Monte el panel lateral en el bastidor de la consola con 4 tornillos con arandela prensada (¼" x ¾").



   Figura 154

   1. Panel lateral
   2. Tornillos con arandela prensada (¼" x ¾")

2. Incline el asiento hacia adelante e instale el tornillo con arandela prensada trasero inferior.

1. Enrute el terminal positivo (cable rojo), el terminal negativo (cable negro) y el bloque de fusibles (50 A) del arnés de cables trasero hacia arriba entre la caja de la batería y el chasis de la máquina.



   Figura 156

   1. Cable positivo de la batería
   2. Tuerca hexagonal
   3. Cable negativo de la batería
   4. Terminales de anillo negativos (cable negro) – arnés de cables GeoLink trasero, arnés eléctrico y de datos de navegación y arnés de alimentación del módem
   5. Perno en T
   6. Borne de la batería (positivo)
   7. Terminales de anillo positivos (cable rojo) – arnés de cables GeoLink trasero, arnés eléctrico y de datos de navegación y arnés de alimentación del módem
   8. Borne de la batería (negativo)

2. Enrute el terminal positivo (cable rojo), el terminal negativo (cable negro) y el bloque de fusibles de 10 A del arnés eléctrico de navegación hacia arriba entre la caja de la batería y el chasis de la máquina.

3. Enrute los terminales de anillo con la etiqueta (batería) y (masa) del arnés de alimentación del módem hacia arriba, entre la caja de la batería y el chasis de la máquina.

4. Retire los pernos en T y las tuercas hexagonales de los terminales de los cables positivo y negativo de la batería (Figura 156).

5. Ensamble un perno en T a través del terminal positivo (cable rojo) del arnés de cables trasero, el terminal positivo del arnés eléctrico de navegación, el arnés de alimentación del módem y el terminal del cable positivo de la batería.

6. Sujete provisionalmente los terminales y el perno en T con una tuerca hexagonal.

7. Ensamble un perno en T a través del terminal negativo (cable negro) del arnés de cables trasero, el terminal negativo del arnés eléctrico de navegación, el arnés de alimentación del módem y el terminal del cable negativo de la batería.

8. Sujete provisionalmente los terminales y el perno en T con una tuerca hexagonal.

9. Conecte la batería; consulte el Manual del operador.

1. Introduzca la llave en el interruptor de encendido y gire la llave a la posición de CONECTADO.

   Note: No arranque el motor.

2. En la pantalla de presentación, mantenga pulsado el botón 5 (extremo derecha) del InfoCenter para acceder a la pantalla del Menú principal.



   Figura 157

   1. Botón 5

3. En el Menú principal, pulse el botón 1 o el botón 2 hasta que aparezca resaltada la opción Settings (Ajustes) y pulse el botón 4 para desplazarse por los menús de los ajustes.



   Figura 158

   1. Flecha arriba
   2. Botón 1
   3. Flecha abajo
   4. Botón 2
   5. Botón 4
   6. Flecha de selección

4. En el menú Settings (Configuración), pulse el botón 1 o el botón 2 hasta que aparezca resaltada la opción GeoLink y pulse el botón 4 para desplazarse hasta el menú de GeoLink.



   Figura 159

   1. Flecha arriba
   2. Botón 1
   3. Flecha abajo
   4. Botón 2
   5. Botón 4
   6. Flecha de selección

5. En el menú GeoLink, pulse el botón 4 para seleccionar la opción Yes (Sí) y pulse el botón 5 para guardar los ajustes y salir del menú.



   Figura 160

   1. Botón 4
   2. Flecha de selección
   3. Botón 5
   4. Salir

6. Gire el interruptor de encendido a la posición de DESCONECTADO.



   Figura 161

7. Gire el interruptor de encendido a la posición de CONECTADO.

   Note: En el InfoCenter debe aparecer la pantalla inicial del sistema GeoLink.



   Figura 162

8. Gire el interruptor de encendido a la posición de DESCONECTADO.
