Reelmaster ®5010-H ‑ajoyksikkö

Vastuuvapauslausekkeet ja viranomaismääräystiedot
Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.
Kalifornian laki (California Public Resource Code, pykälät 4442 ja 4443) kieltää tämän moottorin käytön metsä-, pensaikko- tai ruohopeitteisillä mailla, jos moottoria ei ole varustettu pykälässä 4442 mainitulla hyvässä käyttökunnossa pidetyllä kipinänsammuttimella tai jos moottoria ei ole suojattu, varustettu ja huollettu palovaaran ehkäisemiseksi.
Mukana toimitettavassa moottorin käyttöoppaassa on Yhdysvaltojen ympäristönsuojeluelimeen EPA:han (Environmental Protection Agency) ja Kalifornian päästöjärjestelmien päästöjen valvontasääntöihin sekä kunnossapitoon ja takuuseen liittyviä tietoja. Käyttöoppaita voi tilata moottorin valmistajalta.

KALIFORNIA

Lakiesitys 65

Kalifornian osavaltion tietojen mukaan dieselmoottorin pakokaasut ja jotkin niiden aineosat aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Akun liitännät ja navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää ja haittaavat lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Sähkömagneettisen yhteensopivuuden sertifiointi
Jos koneessa on telematiikkalaite, saat ohjeet laitteen aktivointiin valtuutetulta Toro-jälleenmyyjältä.
Yhdysvallat: Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttöön liittyvät seuraavat kaksi ehtoa: (1) tämä laite ei saa aiheuttaa haitallisia häiriöitä ja (2) tämän laitteen täytyy pystyä käsittelemään kaikki sen mahdollisesti vastaanottamat häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei-toivottua toimintaa.
FCC-tunnus: APV-3640LB
IC: 5843C-3640LB
Tämä laite on testattu, ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaiset luokan B digitaalisen laitteen raja-arvot. Nämä raja-arvot on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä asuinrakennuksissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan voida taata, ettei häiriöitä esiinny jossain tietyssä asennuksessa. Jos tämä laite kuitenkin aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanottoon, minkä voi havaita kytkemällä laitteen virran pois ja sitten takaisin, käyttäjän kannattaa yrittää korjata häiriöitä yhdellä tai useammalla seuraavista tavoista:
  • Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
  • Kasvata laitteen ja vastaanottimen välistä etäisyyttä.
  • Kytke laite pistorasiaan, joka on eri virtapiirissä kuin se, johon vastaanotin on kytketty.
  • Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.
Argentiina
Uusi-Seelanti
Image Image
Australia
Etelä-Korea
Image Image
Marokko
AGREE PAR L’ANRT MAROC
Numéro d'agrément: MR00004789ANRT20024
Date d’agrément: 11/4/2024
­Vastuuvapauslausekkeet ja viranomaismääräystiedot
­Johdanto
­Käyttötarkoitus
­Avun pyytäminen
­Käyttöoppaan merkinnät
­Turvahälytysluokat
­Turvaohjeet
­Yleinen turvallisuus
­Turvallisuus ennen käyttöä
­Polttoaineturvallisuus
­Turvallisuus käytön aikana
­Kaatumissuojausjärjestelmän (ROPS) turvallisuus
­Turvallisuus rinteissä
­Turvallisuus käytön jälkeen
­Turvallisuus huollon aikana
­Moottorin turvallinen käyttö
­Sähköjärjestelmän turvallinen käyttö
­Jäähdytysjärjestelmän turvallinen käyttö
­Hydraulijärjestelmän turvallinen käyttö
­Terien turvallinen käyttö
­Turvallisuus varastoinnin aikana
­Turva- ja ohjetarrat
­Käyttöönotto
­1Koneen valmistelu
­2Tukivarren asennon säätö
­3Leikkuuyksiköiden asennus
­Koneen valmistelu
­Leikkuuyksiköiden valmistelu
­Nurmentasausjousen säätö
­Etuleikkuuyksiköiden asennus nostovarsiin
­Takaleikkuuyksiköiden asennus nostovarsiin
­Takaleikkuuyksiköiden asennus nostovarsiin
­Leikkuuyksikön kääntölaakerin lukitseminen ruohon leikkaamiseksi rinteessä
­Leikkuuyksikön nostovarren ketjujen asennus
­Kelamoottorien asennus
­4Viimeistelysarjojen asennus

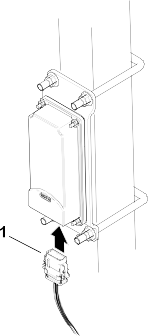

­5Telematiikkalaitteen asennus
­6Leikkuuyksikön tukitelineen käyttö
­748 V:n irrotuksen välijohtimen asennus ja istuimen jalustan sulkeminen

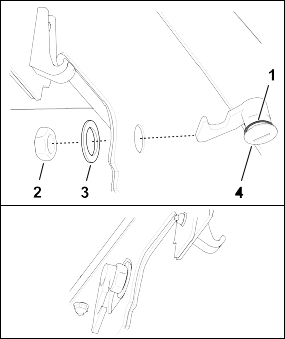

­8Konepellin lukon (CE) asennus
­9CE-tarrojen asennus
­CE-tarran kiinnitys
­Valmistusvuoden tarran kiinnitys
­CE-varoitustarran kiinnitys
­Laitteen osat

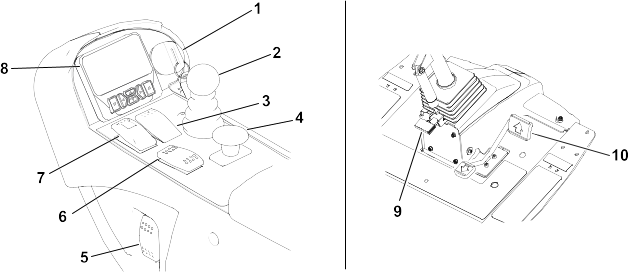

­Ohjaimet
­Avainkytkin
­Leikkuunohjausvipu

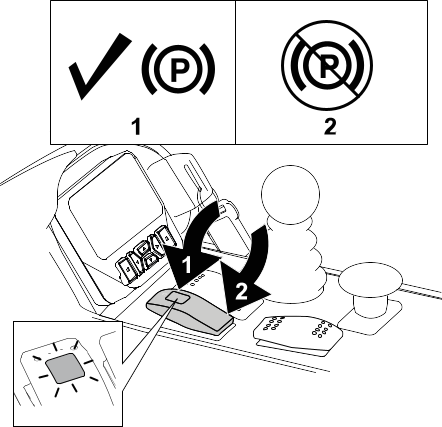

­Seisontajarrukytkin
­Vakionopeussäätimen kytkin
­Moottorin nopeuskytkin
­Voimanulosoton (PTO) kytkin
­Ajovalojen kytkin
­Tietokeskuksen näyttö

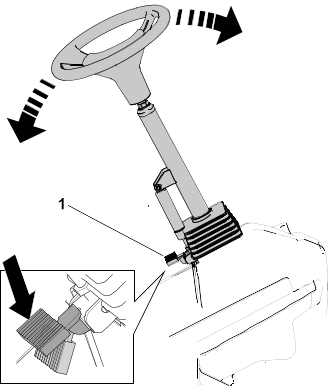

­Ohjauspyörän kallistuspoljin
­Ajopoljin
­Pistorasia

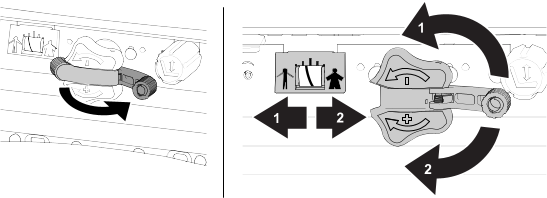

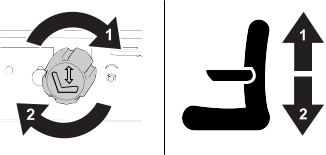

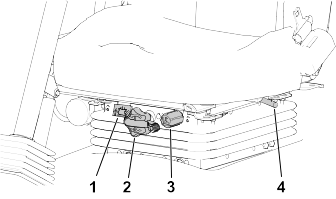

­Istuimen ohjaimet
­Leikkuuyksikön virrankatkaisu
­Tekniset tiedot
­Lisälaitteet/lisävarusteet
­Käyttö
­Ennen käyttöä
­Päivittäisen huollon suorittaminen
­Polttoaine
­Turvakytkinten tarkastus
­Tietokeskuksen näytön yleiskatsaus
­Hydrostaattisen jarrutuksen jarrutusmatkan tarkistus
­Peruutusnopeuksien yleiskatsaus
­Näytössä näkyvien ajonopeuksien yleiskatsaus
­PowerMatch™-järjestelmän yleiskatsaus
­Käytön aikana
­Koneen käyttöominaisuuksien yleiskatsaus
­Koneen käyttö
­Ajopolkimen yleiskatsaus
­Virtual Pedal Stop (VPS) -ominaisuuden yleiskatsaus
­Vakionopeussäädin
­Kiihdytystilan yleiskatsaus
­Lämmitystilan yleiskatsaus
­Toro Smart Power™ -ominaisuuden yleiskatsaus
­Moottorin käynnistys
­Moottorin sammutus
­Nurmentasausjousen säätö
­Nostovarren vastapainon säätö
­Nostovarren kääntymisasennon säätö

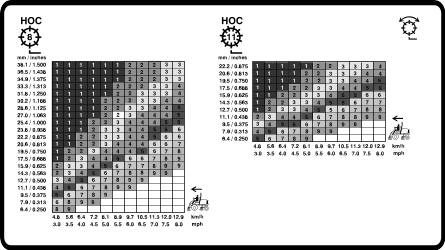

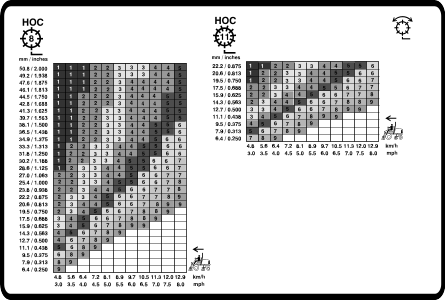

­Kelanopeuden säätö
­Merkkivalojen yleiskatsaus
­Ruohon leikkaaminen koneella
­Käyttövihjeitä
­Käytön jälkeen
­Kiinnityspisteiden sijainnit
­Koneen kuljetus
­Koneen työntäminen tai hinaaminen
­Kunnossapito

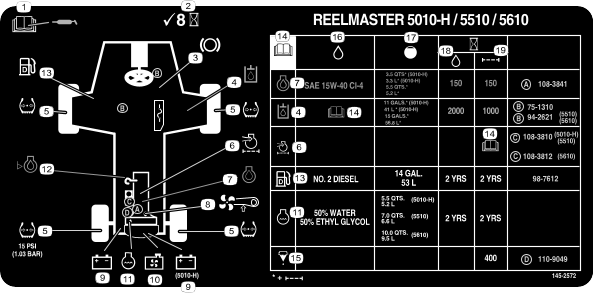

­Kunnossapitotaulukko
­Päivittäisen huollon tarkastuslista
­Huoltoa edeltävät toimenpiteet
­Valmistelu huoltoa varten

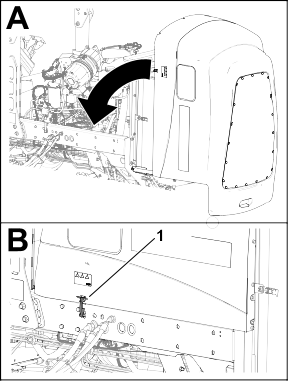

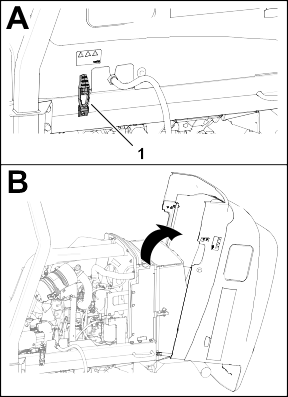

­Konepellin avaaminen
­Konepellin sulkeminen
­Säleikön avaaminen
­Säleikön sulkeminen

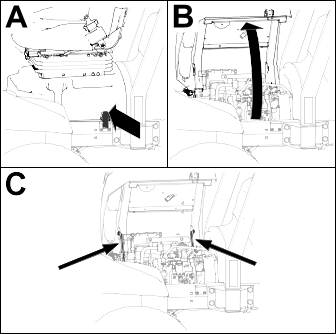

­Istuimen kallistus
­Istuimen lasku

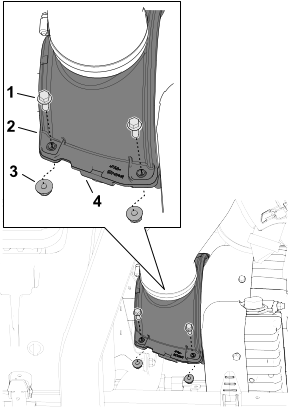

­Generaattorin jäähdytysilman suojusten erotus
­Generaattorin jäähdytysilman suojusten asennus
­Nostokohdat
­Voitelu
­Laakerien ja holkkien rasvaus
­Rasvanippojen sijainnit
­Moottorin huolto
­Ilmanpuhdistimen tarkastus

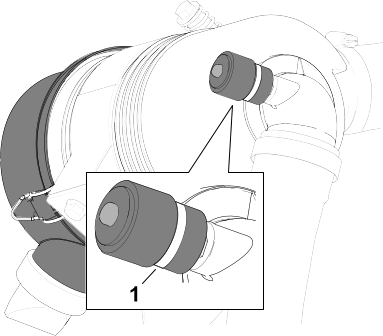

­Ilmansuodattimen huoltoilmaisimen nollaus
­Ilmanpuhdistimen huolto
­Moottoriöljyn laatuvaatimukset
­Moottorin öljymäärän tarkistus

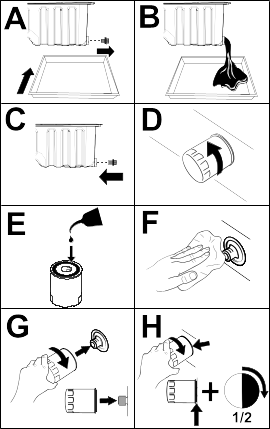

­Moottoriöljyn ja öljynsuodattimen vaihto
­Polttoainejärjestelmän huolto
­Polttoaineen säilytys
­Polttoaineen-/vedenerottimen huolto

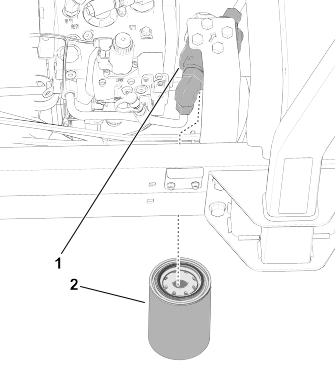

­Polttoainesuodattimen huolto
­Polttoainesäiliön tyhjennys
­Polttoaineletkujen ja liitäntöjen tarkastus
­Polttoainejärjestelmän ilmaus
­Polttoaineputken sihdin puhdistus
­Polttoainejärjestelmän esitäyttö
­Sähköjärjestelmän huolto
­Sähköjohtojen tarkastus
­Akun irrotus
­Akun kytkentä
­Akun lataus
­Akun huolto

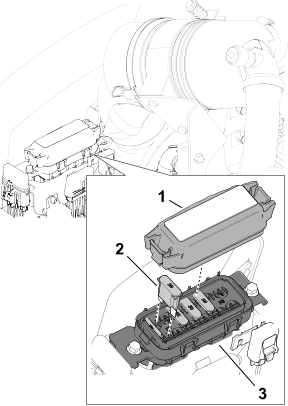

­12 V:n sulakerasian sulakkeen vaihto
­48 V:n leikkuuyksikön sulakkeen vaihto
­Kelan käyttösulakkeen vaihto
­Päävirtasulakkeen vaihto
­Vetojärjestelmän huolto
­Rengaspaineen tarkistus
­Pyöränmuttereiden kiristys
­Akselin navan mutterien kiristys
­Takapyörien suuntauksen tarkistus
­Takapyörien aurauskulman säätö
­Jäähdytysjärjestelmän huolto
­Jäähdytysnesteen tiedot
­Jäähdytysnesteen määrän tarkistus
­Jäähdytysjärjestelmän letkujen tarkastus
­Moottorin jäähdytysjärjestelmän puhdistus
­Hihnojen huolto
­Laturin hihnan kiristys
­Hydraulijärjestelmän huolto
­Hydraulinesteen laatuvaatimukset
­Hydraulinesteen määrän tarkistus
­Hydrauliletkujen ja -putkien tarkastus
­Syöttösuodattimen vaihto
­Tarkistus vuotojen varalta
­Hydraulinesteen vaihto
­Leikkuuyksikön huolto
­Kelan ja kiinteän terän kosketuksen tarkistus
­Teränpysäytyksen ajoituksen tarkistus
­Leikkuuyksiköiden läppäys
­Rungon kunnossapito
­Turvavyön tarkistus
­Puhdistus
­Koneen pesu
­Säilytys
­Koneen varastointi
­Akun säilytys




Johdanto


Käyttötarkoitus

Tämä kone on ajettava kelateräruohonleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa viheralueiden ruohonleikkuuseen. Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.
Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Avun pyytäminen

Graphic
G439286
Vieraile osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyviä materiaaleja tai tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai jos haluat rekisteröidä tuotteesi.
Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Nämä numerot ovat tuotteen sarjanumerokilvessä . Kirjoita numerot annettuun tilaan.
Tärkeää

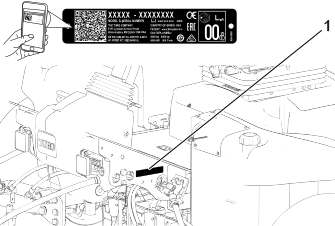

Skannaa sarjanumerokilvessä (jos varusteena) oleva QR-koodi mobiililaitteella, niin saat tuotetietoja sekä takuu- ja varaosatietoja.

Mallinumero:
Sarjanumero:

Käyttöoppaan merkinnät

Tässä käyttöoppaassa esiintyvä varoitusmerkintä ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.
Graphic
G405934
Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.
Turvahälytysluokat
Turvallisuusvaroitusmerkki esiintyy sekä tässä käyttöoppaassa että koneessa. Se osoittaa tärkeitä turvallisuusilmoituksia, joiden ohjeita on noudatettava onnettomuuksien ehkäisemiseksi.
Turvallisuusvaroitusmerkki esiintyy ennen tietoja, jotka varoittavat käyttäjää vaarallisista toimista tai tilanteista, ja sitä seuraa sana HENGENVAARA, VAARA tai VAROITUS.
Hengenvaara
Hengenvaara: ilmaisee välittömästi vaarallisen tilanteen, joka jatkuessaan johtaa kuolemaan tai vakavaan loukkaantumiseen.

Vaara
Vaara: ilmaisee mahdollisesti vaarallisen tilanteen, joka jatkuessaan voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Varoitus
Varoitus: ilmaisee mahdollisesti vaarallisen tilanteen, joka jatkuessaan saattaa johtaa vähäiseen tai lievään loukkaantumiseen.





Turvaohjeet


Yleinen turvallisuus

  • Tämä tuote voi katkaista jalan tai käden sekä singota esineitä.
  • Lue ja sisäistä tämän käyttöoppaan sisältö ennen moottorin käynnistämistä.
  • Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.
  • Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.
  • Älä käytä konetta ilman paikallaan olevia ja asianmukaisesti toimivia suojuksia ja muita suojalaitteita.
  • Älä päästä sivullisia ja lapsia käyttöalueelle. Älä anna lasten käyttää konetta.
  • Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta. Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja huomioimalla aina varoitusmerkki Image, joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden laiminlyönti saattaa johtaa henkilövahinkoon tai kuolemaan.

Turvallisuus ennen käyttöä

  • Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.
  • Tutustu koneen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.
  • Toimi seuraavasti ennen käyttäjän paikalta poistumista:
    • Pysäköi kone tasaiselle alustalle.
    • Vapauta ja laske leikkuuyksiköt.
    • Kytke seisontajarru.
    • Sammuta moottori ja irrota virta-avain.
    • Odota, että kaikki liikkuvat osat ovat pysähtyneet.
    • Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
  • Selvitä, kuinka koneen saa pysäytettyä ja moottorin sammutettua nopeasti.
  • Älä käytä konetta ilman paikallaan olevia ja asianmukaisesti toimivia suojuksia ja muita suojalaitteita.
  • Tarkasta aina ennen leikkaamista, että leikkuuyksiköt ovat hyvässä käyttökunnossa.
  • Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, joita kone voi singota.
  • Tämä tuote luo sähkömagneettisen kentän. Jos käytät implantoitavaa elektronista lääkinnällistä laitetta, ota yhteys terveydenhuollon ammattilaiseen ennen tämän tuotteen käyttöä.
Polttoaineturvallisuus
  • Käsittele polttoainetta erittäin varovasti. Se on tulenarkaa, ja höyryt räjähtävät herkästi.
  • Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.
  • Käytä vain hyväksyttyä polttoaineastiaa.
  • Älä irrota polttoainesäiliön korkkia tai täytä polttoainesäiliötä moottorin ollessa käynnissä tai kuuma.
  • Älä lisää tai tyhjennä polttoainetta suljetussa tilassa.
  • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).
  • Jos polttoainetta roiskuu, älä yritä käynnistää moottoria. Vältä luomasta minkäänlaisia kipinälähteitä, ennen kuin polttoainehöyryt ovat hälvenneet.

Turvallisuus käytön aikana

  • Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.
  • Pukeudu asianmukaisesti. Käytä silmäsuojaimia, pitkiä housuja, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Sido pitkät hiukset. Älä käytä löysiä vaatteita tai riippuvia koruja.
  • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumaavien aineiden vaikutuksen alaisena.
  • Koneen käyttö vaatii käyttäjän täyden huomion. Jos käyttäjän huomio keskittyy muualle, saattaa seurata henkilö- tai omaisuusvahinko.
  • Varmista ennen moottorin käynnistämistä, että kaikki käytöt ovat vapaalla ja että seisontajarru on kytketty. Käynnistä moottori ollessasi käyttäjän paikalla.
  • Älä kuljeta matkustajia koneessa äläkä päästä sivullisia tai lapsia käyttöalueelle.
  • Käytä konetta vain, kun näkyvyys on hyvä, jotta vältät kuopat ja piilevät vaarat.
  • Vältä märän ruohon leikkuuta. Heikentynyt pito voi aiheuttaa koneen luisumisen.
  • Pidä kädet ja jalat etäällä leikkuuyksiköistä.
  • Varmista ennen peruuttamista, että reitti on vapaa, katsomalla taakse ja alas.
  • Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.
  • Pysäytä leikkuuyksiköt aina, kun et leikkaa ruohoa.
  • Hidasta ja ole varovainen kääntyessäsi koneella ja ylittäessäsi teitä ja jalkakäytäviä. Anna muille aina etuajo-oikeus.
  • Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.
  • Älä jätä käynnissä olevaa konetta ilman valvontaa.
  • Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:
    • Pysäköi kone tasaiselle alustalle.
    • Vapauta ja laske leikkuuyksiköt.
    • Kytke seisontajarru.
    • Sammuta moottori ja irrota virta-avain.
    • Odota, että kaikki liikkuvat osat ovat pysähtyneet.
    • Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
  • Käytä laitetta vain, kun näkyvyys on hyvä ja kun sääolosuhteet ovat hyvät. Älä käytä konetta ukonilman aikana.
  • Käytä vakionopeussäädintä (jos varusteena) vain silloin, kun konetta voidaan käyttää avoimella ja tasaisella alueella, jossa ei ole esteitä ja jossa kone voi liikkua tasaisella nopeudella keskeytyksettä.
Kaatumissuojausjärjestelmän (ROPS) turvallisuus
  • Älä irrota mitään kaatumissuojausjärjestelmän osia koneesta.
  • Varmista, että turvavyö on kiinnitetty ja nopeasti avattavissa hätätilanteessa.
  • Käytä aina turvavyötä.
  • Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.
  • Pidä kaatumissuojausjärjestelmä turvallisessa käyttökunnossa tarkistamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.
  • Vaihda kaikki vaurioituneet kaatumissuojausjärjestelmän osat. Älä korjaa tai muuta niitä.
Turvallisuus rinteissä
  • Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Käyttäjä on vastuussa turvallisesta käytöstä rinteissä. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.
  • Käyttäjän on arvioitava leikkuupaikan olosuhteet ja tarkastettava käyttöpaikka ja määritettävä niiden perusteella, onko rinne turvallinen koneen käyttöön. Tämä tarkastus on tehtävä huolellisesti ja harkiten.
  • Kun käytät konetta rinteissä, tarkista alla olevat ohjeet. Ennen kuin aloitat koneen käytön, tarkista työskentelyalueen olosuhteet ja arvioi, voitko käyttää konetta kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.
    • Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä. Vältä nopeuden tai suunnan äkillistä muuttamista. Käänny hitaasti ja vähän kerrallaan.
    • Älä käytä konetta olosuhteissa, joissa pito, ohjaus tai vakaus ovat kyseenalaisia.
    • Poista tai merkitse esteet, kuten ojat, kuopat, urat, töyssyt, kivet tai muut piilevät vaarat. Korkea ruoho voi peittää esteet. Maaston epätasaisuudet voivat kaataa koneen.
    • Huomaa, että koneen käyttö märässä ruohossa, poikittain rinteissä tai alamäessä saattaa johtaa koneen pidon menettämiseen.
    • Käytä konetta erityisen varovasti pudotusten, ojien, vallien, vesiesteiden tai muiden vaarojen lähellä. Kone voi kaatua yllättäen, jos pyörä menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille.
    • Tunnista vaarat rinteen juurella. Jos vaaroja on, leikkaa rinne kävellen ohjattavalla ruohonleikkurilla.
    • Jos mahdollista, pidä koneen leikkuuyksiköt laskettuina alas, kun käytät konetta rinteissä. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.

Turvallisuus käytön jälkeen

  • Pysäköi kone tasaiselle alustalle.
  • Vapauta ja laske leikkuuyksiköt
  • Kytke seisontajarru.
  • Sammuta moottori ja irrota virta-avain.
  • Odota, että kaikki liikkuvat osat ovat pysähtyneet.
  • Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
  • Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, käyttöpyöristä, äänenvaimentimista, jäähdytyssäleiköistä ja moottoritilasta. Puhdista öljy- ja polttoaineroiskeet.
  • Kytke lisälaitteen käyttö pois aina, kun kuljetat konetta tai kun sitä ei käytetä.
  • Huolla ja puhdista turvavyöt tarpeen mukaan.
  • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

Turvallisuus huollon aikana

  • Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:
    • Pysäköi kone tasaiselle alustalle.
    • Vapauta ja laske leikkuuyksiköt.
    • Kytke seisontajarru.
    • Sammuta moottori ja irrota virta-avain.
    • Odota, että kaikki liikkuvat osat ovat pysähtyneet.
    • Anna koneen jäähtyä ennen sen säätöä, huoltoa, puhdistusta tai varastointia.
  • Käytä asianmukaista vaatetusta, mukaan lukien silmiensuojaimia, pitkälahkeisia housuja ja lujatekoisia liukastumisen estäviä jalkineita. Pidä kädet, jalat, vaatteet, korut ja pitkät hiukset etäällä liikkuvista osista.
  • Anna koneen osien jäähtyä ennen huollon suorittamista.
  • Jos mahdollista, älä huolla konetta moottorin ollessa käynnissä. Pysy etäällä liikkuvista osista.
  • Käytä moottoria vain tiloissa, joissa on hyvä ilmanvaihto. Pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallinen hengitettäessä.
  • Tue kone pukeilla, kun työskentelet koneen alla.
  • Vapauta paine varovasti osista, joihin on varastoitunut energiaa.
  • Pidä kaikki koneen osat hyvässä kunnossa ja kaikki kiinnitystarvikkeet tiukalla.
  • Vaihda kaikki kuluneet tai vaurioituneet tarrat.
  • Käytä vain Toro-alkuperäisvaraosia, jotta kone toimii turvallisesti ja parhaalla mahdollisella tavalla. Muiden valmistajien varaosat voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.
Moottorin turvallinen käyttö
  • Moottori on sammutettava ennen öljyn tarkistusta tai lisäystä kampikammioon.
  • Älä muuta kierrosnopeussäätimen nopeutta tai käytä moottoria ylikierroksilla.
Sähköjärjestelmän turvallinen käyttö
  • Irrota akun kytkennät ennen kuin korjaat konetta. Irrota ensin miinusnavan akkukenkä ja vasta sitten plusnavan akkukenkä. Kytke ensin plusnavan akkukenkä ja vasta sitten miinusnavan akkukenkä.
  • Lataa akku avoimessa tilassa, jossa on hyvä ilmanvaihto, kaukana kipinöistä ja avotulesta. Irrota laturin virtajohto ennen kuin kytket laturin akkuun tai irrotat sen akusta. Käytä suojavaatetusta ja eristettyjä työkaluja.
Jäähdytysjärjestelmän turvallinen käyttö
  • Jäähdytysneste on myrkyllistä. Pidä poissa lasten ja lemmikkieläinten ulottuvilta.
  • Paineella suihkuava kuuma jäähdytysneste, kuuma jäähdytin ja sitä ympäröivät osat voivat aiheuttaa vakavia palovammoja.
    • Anna moottorin jäähtyä ainakin 15 minuuttia ennen jäähdyttimen korkin irrottamista.
    • Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.
Hydraulijärjestelmän turvallinen käyttö
  • Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin. Lääkärin on poistettava neste kirurgisesti muutaman tunnin sisällä.
  • Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liitokset ja kiinnitykset ovat tiukalla, ennen kuin lisäät hydraulijärjestelmän painetta.
  • Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.
  • Etsi hydraulinestevuotoja pahvin tai paperin avulla.
  • Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.
Terien turvallinen käyttö
  • Kulunut tai vaurioitunut terä tai kiinteä terä voi rikkoutua ja pala voi sinkoutua käyttäjää tai ohikulkijaa päin, mikä voi aiheuttaa vakavan henkilövahingon tai kuoleman.
  • Terät ja kiinteät terät on tarkistettava säännöllisesti liiallisen kulumisen ja vaurioiden varalta.
  • Ole varovainen, kun tarkastat teriä. Käytä käsineitä ja noudata varovaisuutta keloja huoltaessasi. Terät ja kiinteät terät saa ainoastaan vaihtaa tai läpätä. Niitä ei saa suoristaa eikä hitsata.
  • Ole varovainen käsitellessäsi monen leikkuuyksikön koneita, sillä yhden leikkuuyksikön kääntäminen saattaa kääntää muiden leikkuuyksiköiden keloja.

Turvallisuus varastoinnin aikana

  • Suorita seuraavat toimenpiteet ennen käyttäjän paikalta poistumista:
    • Pysäköi kone tasaiselle alustalle.
    • Vapauta ja laske leikkuuyksiköt.
    • Kytke seisontajarru.
    • Sammuta moottori ja irrota virta-avain.
    • Odota, että kaikki liikkuvat osat ovat pysähtyneet.
    • Anna koneen jäähtyä ennen säätöä, huoltoa, puhdistusta tai varastointia.
  • Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

Turva- ja ohjetarrat

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
Akkusymbolit
Akussa on joitain tai kaikki näistä symboleista.
Graphic
s_batterysymbols2
  1. Räjähdysvaara
  2. Ei tulta, liekkejä eikä tupakointia
  3. Syövyttävien nesteiden / kemiallisten palovammojen vaara
  4. Käytä silmäsuojaimia.
  5. Lue käyttöopas.
  6. Pidä sivulliset turvallisen matkan päässä akusta.
  7. Käytä silmäsuojaimia: räjähtävät kaasut voivat sokeuttaa ja aiheuttaa muita vammoja.
  8. Akkuhappo voi sokeuttaa tai aiheuttaa vakavia syöpymiä.
  9. Huuhtele silmät heti vedellä ja hankkiudu heti lääkärin hoitoon.
  10. Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.
Tarraosa:  93-6696
Graphic
s_decal93-6696
  1.  Varastoituneen energian aiheuttama vaara: lue käyttöopas.
Tarraosa:  93-7272
Graphic
s_decal93-7272
  1.  Silpoutumisvaara, tuuletin – pysy etäällä liikkuvista osista.
Tarraosa:  106-6754
Graphic
s_decal106-6754
  1.  Vaara: älä kosketa kuumaa pintaa.
  2.  Silpoutumisvaara, tuuletin; takertumisvaara, hihna: pysy etäällä liikkuvista osista.
Tarraosa:  106-6755
Graphic
s_decal106-6755
  1.  Moottorin jäähdytysjärjestelmä paineenalainen.
  2.  Räjähdysvaara – lue käyttöopas.
  3.  Vaara: älä kosketa kuumaa pintaa.
  4.  Vaara: lue käyttöopas.
Tarraosa:  110-9642
Graphic
s_decal110-9642
  1.  Varastoituneen energian aiheuttama vaara – lue käyttöopas.
  2.  Siirrä sokka tangon kiinnikettä lähinnä olevaan aukkoon ja irrota sitten nostovarsi ja tapin haarukkapää.
Tarraosa:  120-4158
Graphic
s_decal120-4158
  1.  Lue käyttöopas.
  2.  Moottorin käynnistys
  3.  Moottorin esilämmitys
  4.  Moottorin pysäytys

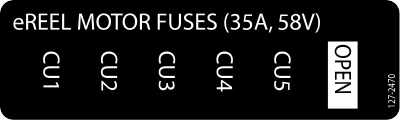

Tarraosa:  127-2470
Graphic
s_decal127-2470

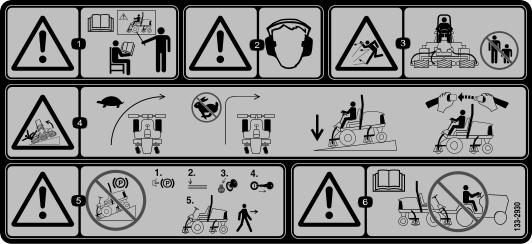

Tarraosa:  133-2930
Graphic
s_decal133-2930
  1. Vaara – älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  2. Vaara – käytä kuulosuojaimia.
  3. Esineiden sinkoutumisvaara – älä päästä sivullisia käyttöalueelle.
  4. Kaatumisvaara – aja hitaasti kääntyessäsi, älä käänny jyrkästi nopeassa vauhdissa, pidä leikkuuyksiköt ala-asennossa rinteissä ajettaessa ja käytä turvavyötä.
  5. Vaara – älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
  6. Vaara – lue käyttöopas. Älä hinaa konetta.

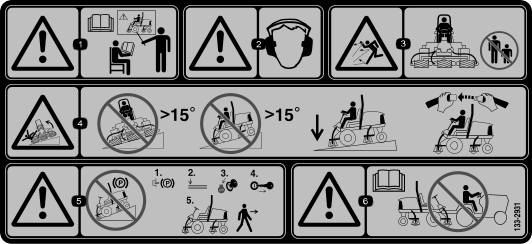

Tarraosa:  133-2931
CE-koneet
Graphic
s_decal133-2931
Huomaa: Tämä kone on teknisen standardin vakaustestin mukainen staattisten lateraalisten ja pituussuuntaisten testien osalta tarran osoittamalla suositellulla enimmäiskaltevuudella. Tutustu käyttöoppaan ohjeisiin koneen käytöstä rinteissä, tarkasta koneen käyttöolosuhteet ja määritä niiden perusteella, voidaanko konetta käyttää kyseisellä paikalla ja vallitsevissa olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä. Jos mahdollista, pidä koneen leikkuuyksiköt laskettuina alas rinteissä käytön aikana. Leikkuuyksiköiden nostaminen rinteissä käytön aikana voi heikentää koneen vakautta.
  1. Vaara: Lue käyttöopas. Älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  2. Vaara – käytä kuulosuojaimia.
  3. Esineiden sinkoutumisvaara – pidä sivulliset loitolla.
  4. Kaatumisvaara – älä aja poikittain tai alas rinteitä, joiden kaltevuus on yli 15 astetta, pidä leikkuuyksiköt ala-asennossa rinteissä ajettaessa ja käytä turvavyötä.
  5. Vaara – älä pysäköi konetta rinteeseen. Kytke seisontajarru, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain, ennen kuin poistut koneen luota.
  6. Vaara – lue käyttöopas. Älä hinaa konetta.
Tarraosa:  133-8062
Graphic
s_decal133-8062
Tarraosa:  136-2159
Graphic
s_decal136-2159

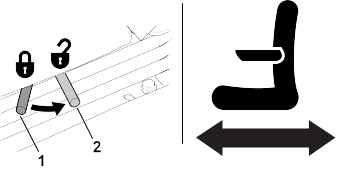

  1.  Siirrä istuin alas
  2.  Siirrä istuin eteenpäin
  3.  Käännä istuin
Tarraosa:  136-3702
Graphic
s_decal136-3702
  1.  Vaara: Lue käyttöopas. Käytä turvavyötä. Älä irrota turvakaarta.
  2.  Vaara: Turvakaareen ei saa tehdä muutoksia.

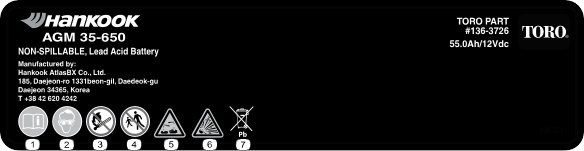

Tarraosa:  136-3731
Graphic
s_decal136-3731
  1. Lue käyttöopas.
  2. Käytä silmäsuojaimia
  3. Ei tulta, liekkejä eikä tupakointia
  4. Pidä sivulliset työskentelyalueen ulkopuolella.
  5. Syövyttävien nesteiden / kemiallisten palovammojen vaara
  6. Räjähdysvaara
  7. Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.
Tarraosa:  136-3732
Graphic
s_decal136-3732
  1.  Välitön myrkyllisyys
  2.  Sisäänhengitysvaara
  3.  Syttyviä kaasuja
  4.  Metalleja/ihoa syövyttävä
  5.  Ympäristölle myrkyllinen
Tarraosa:  137-8127
Graphic
s_decal137-8127
  1.  Huomio: älä suihkuta korkeapaineisella vedellä.
Tarraosa:  145-2498
Graphic
s_decal145-2498
  1.  TEC-tehorele
  2.  Sähköinen tehorele
  3.  Lue sulaketiedot käyttöoppaasta.
  4.  Moottorin käynnistysrele
  5.  TEC-teho-ohjain
  6.  Logiikan sähköteho
  7.  Avainkytkin
  8.  TEC-teho-ohjain
  9.  Ilmajousitettu istuin
  10.  Sähkövirta
  11.  TEC-teho-ohjain
  12.  Ajovalot
  13.  TEC-teho-ohjain
  14.  USB-virtaliitäntä

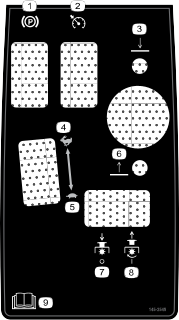

Tarraosa:  145-2549
Graphic
s_decal145-2549
  1.  Seisontajarru

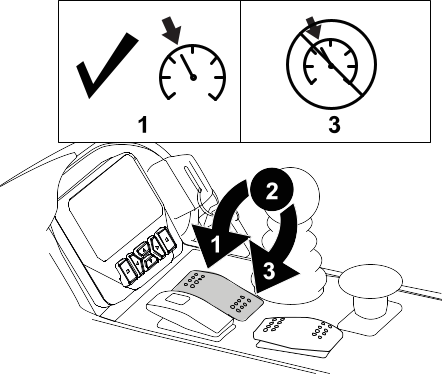

  2.  Vakionopeussäädin
  3.  Laske leikkuuyksiköt
  4.  Nopea
  5.  Hidas
  6.  Nosta leikkuuyksiköt
  7.  Voimanulosotto – pois päältä
  8.  Voimanulosotto – päällä
  9.  Lue käyttöopas.
Tarraosa:  145-2572
Graphic
s_decal145-2572
  1. Lue voitelutiedot käyttöoppaasta.
  2. Tarkista 8 tunnin välein.
  3. Jarrujen toiminta
  4. Hydraulineste
  5. Rengaspaine
  6. Moottorin ilmansuodatin
  7. Moottoriöljy
  8. Tuulettimen hihna
  9. Akku
  10. Jäähdyttimen säleikkö
  11. Moottorin jäähdytysneste
  12. Moottoriöljyn määrä
  13. Polttoaine
  14. Lue käyttöopas.
  15. Polttoaineen/veden erotin
  16. Nesteet
  17. Tilavuus
  18. Nesteväli (tuntia)
  19. Suodatinväli (tuntia)
Tarraosa:  147-0287
Graphic
s_decal147-0287
  1.  Kiristä momenttiin 2,82–3,16 N·m.




Käyttöönotto


  1. Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt alas ja kytke seisontajarru.
  2. Sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet.
  3. Tarkista rengaspaine ennen käyttöä.
    Huomaa: Renkaat on ylitäytetty kuljetusta varten. Säädä rengaspaine ennen koneen käyttöä.
  4. Tarkista hydraulinesteen määrä.
  5. Rasvaa kone.
    Tärkeää
    Koneen rasvauksen laiminlyönti saattaa aiheuttaa tärkeiden osien ennenaikaisen vioittumisen.

  6. Avaa konepelti ja tarkista jäähdytysnesteen määrä.
  7. Tarkista moottoriöljyn määrä ja sulje konepelti salvalla.
    Huomaa: Moottorin kampikammiossa on toimitettaessa öljyä. Öljymäärä on kuitenkin tarkistettava ennen moottorin ensimmäistä käynnistystä ja sen jälkeen.
    Graphic
    G402679
  1. Löysää kaksi pulttia , jotka kiinnittävät tukivarren kiinnikkeeseen .
  2. Säädä tukivarsi haluttuun asentoon ja kiristä kaksi pulttia.
Tarvittavat osat
5
Leikkuuyksiköt
Koneen valmistelu
Vaara
Jos virransyöttöä leikkuuyksiköihin ei katkaista, joku saattaa vahingossa käynnistää leikkuuyksikön, mikä voi johtaa kuolemaan tai vakaviin käsi- ja jalkavammoihin.
Irrota aina virtaliittimet toisistaan ennen leikkuuyksiköiden huoltoa.

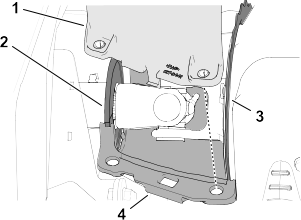

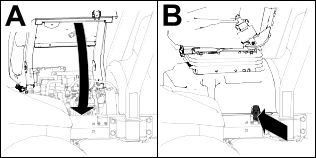

  1. Vapauta istuimen jalustan salpa , kallista jalusta auki ja tue se tukitangoilla .
    Graphic
    G437876

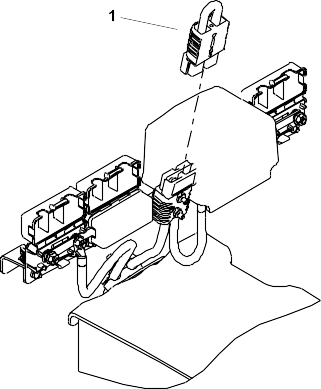

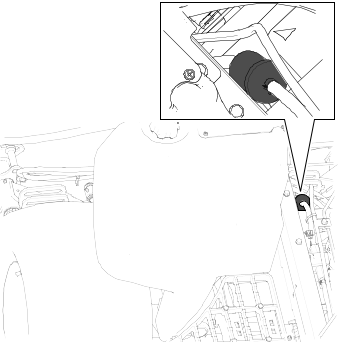

  2. Kytke irti 48 V:n järjestelmän liitin akun irrotuksen välijohtimesta .
    Graphic
    G437957
  3. Irrota jokaisen leikkuuyksikön nostovarresta lukkotappi , joka kiinnittää suojuksen tapin haarukkapäähän, ja irrota suojus.
    Tärkeää
    Säilytä suojus myöhempää asennusta varten.

    Graphic
    G437958
Leikkuuyksiköiden valmistelu
    Graphic
    G402693
  1. Ota leikkuuyksiköt pois pahvilaatikoista. Kokoa ja säädä ne leikkuuyksikön käyttöoppaan ohjeiden mukaan.
  2. Asenna vastapaino leikkuuyksikön asianmukaiseen päähän kuvan mukaisesti.
    3. Graphic
    G402694
  3. Rasvaa kannatinrungon akseli .
  4. Toista toimenpide muille leikkuuyksiköille.
Nurmentasausjousen säätö
Leikkuuyksiköt 2 ja 4
Graphic
G402717
  1. Leikkuuyksikkö 1
  2. Leikkuuyksikkö 2
  3. Leikkuuyksikkö 3
  4. Leikkuuyksikkö 4
  5. Leikkuuyksikkö 5
  6. Kelamoottori
  7. Paino
    Graphic
    G402718
  1. Jos sokka on asennettu tasausjousen tangon takareikään, irrota sokka ja aseta se kannattimen viereiseen reikään.
    2. Graphic
    G402719
  2. Irrota kaksi laippalukkomutteria (⅜ tuumaa) ja kaksi lukkopulttia (⅜ × 1¼ tuumaa) , jotka kiinnittävät nurmentasausjousen kannattimen leikkuuyksikön runkoon.
    3. Graphic
    G402720
  3. Irrota laippalukkomutteri (⅜ tuumaa) , joka kiinnittää pultin kannatinrungon oikeaan kielekkeeseen , ja irrota tasausjousi leikkuuyksiköstä.
    Huomaa: Älä irrota hammastettua laippamutteria pultista.
    4. Graphic
    G402721
  4. Asenna nurmentasausjousen pultti kannatinrungon oikeaan kielekkeeseen laippalukkomutterilla (⅜ tuumaa) .
    5. Graphic
    G402722
  5. Kohdista nurmentasausjousen kannattimen reiät leikkuuyksikön rungon reikiin.
    Huomaa: Letkunohjaimen tukilenkki suuntautuu kohti koneen keskiosaa .
  6. Asenna nurmentasausjousen kannatin leikkuuyksikön runkoon kahdella lukkopultilla (⅜ × 1‑¼ tuumaa) ja kahdella laippalukkomutterilla (⅜ tuumaa) .
  7. Kiristä lukkomutterit ja pultit momenttiin 37–45 N·m.
  8. Toista toimenpide toiselle leikkuuyksikölle.
Etuleikkuuyksiköiden asennus nostovarsiin
    Graphic
    G402695
  1. Asenna etuleikkuuyksiköt nostovarsiin kuvan mukaisesti.
  2. Lukitse leikkuuyksikön kääntölaakeri ruohon leikkaamiseksi rinteessä.
Takaleikkuuyksiköiden asennus nostovarsiin
1,2 cm:iin tai korkeampaan leikkuukorkeuteen säädetyt leikkuuyksiköt
    Graphic
    G402695
  1. Asenna takaleikkuuyksiköt nostovarsiin kuvan mukaisesti.
  2. Lukitse leikkuuyksikön kääntölaakeri ruohon leikkaamiseksi rinteessä.
Takaleikkuuyksiköiden asennus nostovarsiin
1,2 cm:iin tai matalampaan leikkuukorkeuteen säädetyt leikkuuyksiköt
    Graphic
    G402723
  1. Irrota lukitussokka ja aluslaatta , joilla tapin haarukkapää on kiinni nostovarressa , ja liu’uta akseli irti nostovarresta.
    2. Graphic
    G402724
  2. Asenna tapin haarukkapää kannattimen akseliin .
  3. Asenna suojus tapin haarukkapäähän ja kohdista kannattimen akselin, tapin haarukkapään ja suojuksen reiät.
  4. Kiinnitä tapin haarukkapää ja suojus kannattimen akseliin lukkotapilla .
  5. Lukitse leikkuuyksikön kääntölaakeri ruohon leikkaamiseksi rinteessä.
  6. Liu’uta leikkuuyksikkö nostovarren alle.
    7. Graphic
    G402725
  7. Työnnä tapin haarukkapää nostovarteen ja kiinnitä nostovarren akseli nostovarteen lukitussokalla ja aluslaatalla .
  8. Toista toimenpide toiselle takaleikkuuyksikölle.
Leikkuuyksikön kääntölaakerin lukitseminen ruohon leikkaamiseksi rinteessä
    Graphic
    G437965
  1. Lukitse leikkuuyksikön kääntölaakerit lukkotapeilla , jotta leikkuuyksiköt eivät pääse kääntymään alamäen suuntaan leikattaessa rinteessä.
    Huomaa: Lukitse leikkuuyksikkö käyttämällä tapin haarukkapäässä olevaa reikää .
    Huomaa: Käytä uraa , jos leikkuuyksikköä halutaan ohjata.
Leikkuuyksikön nostovarren ketjujen asennus
    Graphic
    G402673
  1. Kiinnitä nostovarren ketju ketjukiinnikkeeseen lukkotapilla .
    Huomaa: Käytä leikkuuyksikön käyttöoppaassa määritettyä määrää rengaslinkkejä.

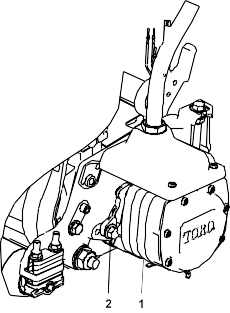

Kelamoottorien asennus
  1. Rasvaa kelamoottorin ura-akseli.
  2. Voitele kelamoottorin O-rengas ja asenna se moottorin laippaan.
  3. Asenna kelamoottori kiertämällä sitä myötäpäivään siten, että kelamoottorin laipat eivät koske lukkomuttereihin.
    Tärkeää
    Varmista, että kelamoottorin kaapeli ei ole vääntynyt tai mutkalla ja että se ei ole vaarassa joutua puristuksiin.

    4. Graphic
    G402696
  4. Kierrä kelamoottoria vastapäivään, kunnes laipat ympäröivät pultit.
  5. Kiristä kiinnityspultit momenttiin 19–25 N·m.
  6. Toista toimenpide muille leikkuuyksiköille.
Tarvittavat osat
1
Viimeistelysarja (myydään erikseen)
Tärkeää
Moottorit on asennettava leikkuuyksiköihin ennen viimeistelysarjojen asennusta, jotta voidaan varmistaa, että sähkökaapelit viedään oikein ja että kaapelit eivät väänny.

Graphic
G402657
  1. Keskimmäinen etuleikkuuyksikkö
  2. Vasemmanpuoleinen takaleikkuuyksikkö
  3. Oikeanpuoleinen takaleikkuuyksikkö
  4. Vasemmanpuoleinen etuleikkuuyksikkö
  5. Oikeanpuoleinen etuleikkuuyksikkö
  6. Kelamoottorin sijainti
  7. Paino

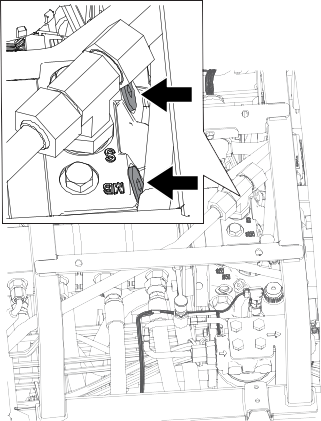

  1. Irrota ylimääräinen laippamutteri kuvan mukaisesti.
  2. Löysää viimeistelysarjan letkuliittimen muttereita, aseta letku laipiokannattimen aukkoon ja kiristä mutterit.
    Huomaa: Käytä toista kiintoavainta apuna muttereita kiristettäessä, jotta letku ei kierry tai taivu.
  3. Aseta liitinlevy laipion kiinnityspultteihin siten, että liittimet on asetettu kuvan mukaisesti.
  4. Asenna liitinlevy yhteen kiinnityspulteista käyttäen aiemmin irrotettua laippamutteria.
    Graphic
    G402739

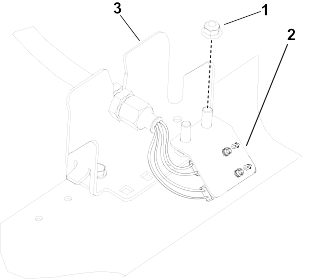

    Vasemmanpuoleinen etuleikkuuyksikkö (nro 4)
    1.  Ylimääräinen laippamutteri
    2.  Liitinlevy
    3.  Laipiokannatin
  5. Paikanna koneen johdinsarja ja kytke johdinliittimet viimeistelysarjan johdinliittimiin.
  6. Toista toimenpide neljän jäljellä olevan laipion kohdalla kuvan mukaisesti.
    Tärkeää
    Liitinlevyt on asetettu eri tavalla jäljellä olevissa kohdissa, joten letku voidaan viedä laipiokannattimen läpi ja leikkuuyksikköön kiertämättä tai taivuttamatta letkua.

    Graphic
    G402741

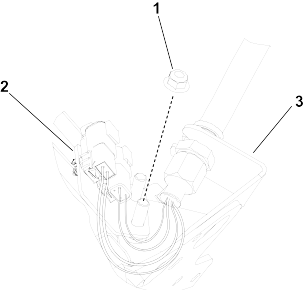

    Vasemmanpuoleinen takaleikkuuyksikkö (nro 2)
    1.  Ylimääräinen laippamutteri
    2.  Liitinlevy
    3.  Laipiokannatin
    Graphic
    G402742
    Keskimmäinen etuleikkuuyksikkö (nro 1)
    (Kuvassa koneen alapuoli)
    1.  Ylimääräinen laippamutteri
    2.  Liitinlevy
    3.  Laipiokannatin
    Graphic
    G402743
    Oikeanpuoleinen etuleikkuuyksikkö (nro 5)
    1.  Ylimääräinen laippamutteri
    2.  Liitinlevy
    3.  Laipiokannatin
    Graphic
    G402744
    Oikeanpuoleinen takaleikkuuyksikkö (nro 3)
    1.  Ylimääräinen laippamutteri
    2.  Liitinlevy
    3.  Laipiokannatin
Tarvittavat osat
1
Telematiikkalaite
1
Laitteen kannatin
1
Telematiikan johdinsarja
4
Kuusiopultti (#10 × 1 tuumaa)
4
Lukkomutteri (#10)
2
U-pultti
4
Laippamutteri (3/8 tuumaa)
    Graphic
    G530740s
  1. Kiinnitä telematiikkalaite laitteen kannattimeen neljällä kuusiopultilla (#10 × 1 tuumaa) ja neljällä lukkomutterilla (#10) .
    2. Graphic
    G530741s
  2. Kiinnitä laitteen kannatin ylös turvakaaren oikealle puolelle kahdella U-pultilla ja neljällä laippamutterilla (⅜ tuumaa) .
    3. Graphic
    G530739s
  3. Kytke telematiikan johdinsarjan P02-liitin telematiikkalaitteeseen.
  4. Avaa konepelti.
    5. Graphic
    G532512s

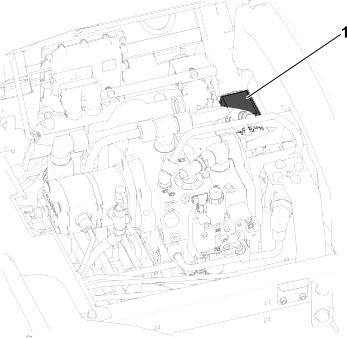

  5. Vie johdinsarja turvakaarta pitkin ja kytke johdinsarjan P01-liitin koneen johdinsarjan P56-liittimeen .
  6. Sulje ja salpaa konepelti.
  7. Kiinnitä johdinsarja turvakaareen nippusiteillä kuvan mukaisesti.
Tarvittavat osat
1
Leikkuuyksikön tukiteline
    Graphic
    G402676
  1. Kun leikkuuyksikköä kallistetaan kiinteän terän tai kelan esiin saamiseksi, nosta leikkuuyksikön takaosa tukitelineen varaan siten, että runkopalkin säätöruuvien takaosan mutterit eivät nojaa työpintaan.
    2. Graphic
    G402677
  2. Kiinnitä tukiteline ketjukiinnikkeeseen lukkotapilla .
  1. Voitele akun irrotuksen välijohtimen kosketuspinnat eristerasvalla.
    2. Graphic
    G437957
  2. Kytke 48 V:n järjestelmän liitin akun irrotuksen välijohtimeen .
    3. Graphic
    G438020
  3. Sulje ja salpaa istuimen jalusta.
Tarvittavat osat
1
Konepellin lukko
1
Tiiviste
1
Vastamutteri
1
Aluslaatta
    Graphic
    G439569
  1. Avaa konepelti.
  2. Irrota kuminen läpivientisuojus konepellin vasemmalla puolella olevasta aukosta.
    3. Graphic
    G445763
  3. Varmista, että tiiviste on kiinni konepellin lukossa .
  4. Irrota mutteri lukosta.
  5. Työnnä salvan koukkupää konepellin ulkopuolelta konepellissä olevan aukon läpi.
    Huomaa: Tiiviste kohdistetaan konepellin ulkopuolen tasalle.
  6. Kiinnitä lukko konepellin sisäpuolelta konepeltiin aluslaatalla ja mutterilla.
  7. Sulje konepelti ja varmista käyttämällä mukana toimitettua konepellin lukon avainta, että lukon koukku kiinnittyy rungon hakaan lukittaessa.
CE-koneet
Tarvittavat osat
1
Valmistusvuoden tarra
1
CE-tarra
1
Kallistumisvaaran tarra
CE-tarran kiinnitys
    Graphic
    G438804
  1. Puhdista konepellin lukon vieressä oleva konepellin alue käyttämällä spriitä ja puhdasta liinaa ja anna konepellin kuivua.
  2. Irrota CE-tarran tausta ja kiinnitä tarra konepeltiin.
Valmistusvuoden tarran kiinnitys

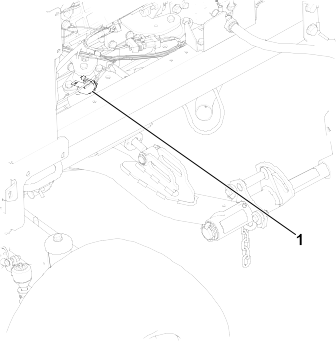

    Graphic
    G438820

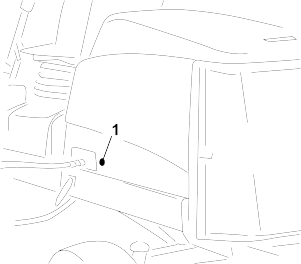

  1. Puhdista lattiakannattimen pinta sarjanumerokilven vierestä spriillä ja puhtaalla liinalla ja anna kannattimen kuivua.
  2. Poista valmistusvuoden tarran tausta ja kiinnitä tarra lattiakannattimeen.
CE-varoitustarran kiinnitys
    Graphic
    G438821
  1. Puhdista nykyisen tarran pinta spriillä ja puhtaalla liinalla ja anna tarran kuivua.
  2. Poista CE-varoitustarran tausta ja kiinnitä CE-varoitustarra olemassa olevan tarran päälle.




Laitteen osat


Graphic
G403839
  1.  Konepelti
  2.  Kyttjn istuin
  3.  Tukivarsi
  4.  Ohjauspyr
  5.  Istuimen stvipu
  6.  Etuleikkuuyksikt
  7.  Takaleikkuuyksikt

Ohjaimet

Graphic
G461340
  1. Avainkytkin
  2. Leikkuunohjausvipu
  3. Vakionopeussäätimen kytkin
  4. Voimanulosoton kytkin
  5. Ajovalojen kytkin
  6. Moottorin nopeuskytkin
  7. Seisontajarrukytkin
  8. Tietokeskuksen näyttö
  9. Ohjauspyörän kallistuksen poljin
  10. Ajopoljin
Avainkytkin
Graphic
G453721
  1.  Pois
  2.  Päällä/esilämmitys
  3.  Käynnistys
Leikkuunohjausvipu
Graphic
G453725
  1.  Laske leikkuuyksiköt: kytke voimanulosotto ensin, jotta leikkuuyksiköt pyörivät (leikkuutila).
  2.  Nosta leikkuuyksiköt: vapauta voimanulosotto ensin, jotta leikkuuyksiköt pysähtyvät (kuljetustila).
    Huomaa: Nosta leikkuuyksiköt osittain kääntymisasentoon vetämällä vipu hetkeksi taka-asentoon.
Seisontajarrukytkin
Graphic
G461376
  1.  Kytke seisontajarru.
    Huomaa: Seisontajarrukytkimen aktivointi hidastaa vetoa automaattisesti (ajopolkimen asennosta riippumatta).
    Seisontajarru vapautuu heti, kun kone pysähtyy tai se sammutetaan seisontajarrukytkimen asennosta riippumatta.
  2.  Vapauta seisontajarru.
Vakionopeussäätimen kytkin
Graphic
G461362
  1.  Vakionopeussäätimen kytkeminen: käytä kytkintä hetken aikaa etuasennossa.

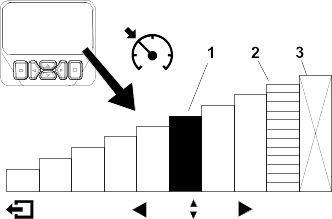

    Huomaa: Säädä vakionopeussäätimen nopeutta näytön painikkeilla 0,8 km/h kerrallaan.
  2.  Ota vakionopeussäädin käyttöön kääntämällä kytkin keskiasentoon.
  3.  Poista vakionopeussäädin käytöstä kääntämällä kytkin taka-asentoon.
Moottorin nopeuskytkin
Graphic
G461359
  1.  Napauttamalla kytkintä lyhyen aikaa eteenpäin voit lisätä moottorin nopeutta 100 rpm kerrallaan. Aseta moottori korkealle joutokäynnille pitämällä kytkintä painettuna.
  2.  Napauttamalla kytkintä lyhyen aikaa taaksepäin voit laskea moottorin nopeutta 100 rpm kerrallaan. Aseta moottori alhaiselle joutokäynnille pitämällä kytkintä painettuna.
Voimanulosoton (PTO) kytkin
Graphic
G453441
  1.  Vapauta voimanulosotto: kone on kuljetustilassa (mahdollistaa ajamisen enimmillään nopeudella 16 km/h, kun enimmäisnopeutta ei ole rajoitettu).
  2.  Kytke voimanulosotto: kone on leikkuutilassa (mahdollistaa ajamisen enimmillään nopeudella 13 km/h, kun enimmäisnopeutta ei ole rajoitettu).
Huomaa: Määritä kunkin tilan enimmäisnopeus tietokeskuksen näytössä suojattujen valikoiden avulla.

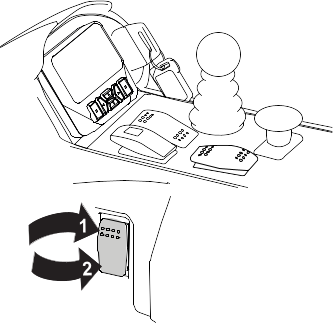

Ajovalojen kytkin
Graphic
G461393
  1.  Käytössä
  2.  Pois
Tietokeskuksen näyttö
Graphic
G461392
Tietokeskuksen näytössä on tietoja koneen käyttötilasta, diagnostiikkatietoja ja muita koneeseen liittyviä tietoja.
Näytössä näkyvät näytöt riippuvat valituista painikkeista. Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan.
Ohjauspyörän kallistuspoljin
Graphic
G453181
Paina ohjauspyörän kallistuksen poljinta ja nosta tai laske ohjauspylväs mukavaan käyttöasentoon.
Ajopoljin
Graphic
G453193

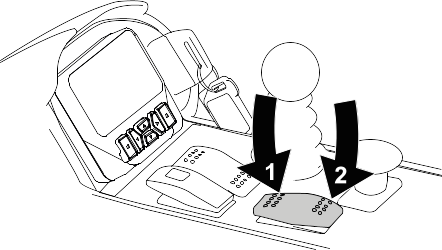

  1.  Ajo eteenpäin: paina polkimen yläosaa.
    Huomaa: Suurin ajonopeus saavutetaan asettamalla suurin ajonopeus ja painamalla poljinta eteenpäin kuljetustilassa.
  2.  Koneen pysäyttäminen: nosta jalkaa polkimelta ja anna polkimen palautua keskiasentoon (vapaalle).
    Huomaa: Kone palaa vapaalle nopeasti, kun jalka nostetaan ajopolkimelta.
  3.  Ajo taaksepäin: paina polkimen alaosaa.
Huomaa: Ajonopeus riippuu siitä, kuinka pitkälle poljinta painetaan.
Pistorasia
Graphic
G453945
Pistorasia on 12 V:n virtalähde elektronisille laitteille.
Istuimen ohjaimet
Graphic
G446491
  1. Painomittari
  2. Painon säätönuppi
  3. Korkeuden säätönuppi
  4. Pitkittäissäädön vipu
Painon säätönuppi
Käännä painon säädintä, kunnes painosi näkyy painomittarin ikkunassa.
Graphic
G446496
  1.  Vähennä
  2.  Lisää
Korkeuden säätönuppi
Graphic
G446494
  1.  Nosta
  2.  Laske
Pitkittäissäädön vipu
Graphic
G446495
  1.  Lukitus
  2.  Auki
Leikkuuyksikön virrankatkaisu
Ennen kuin asennat, irrotat tai huollat leikkuuyksiköitä, katkaise leikkuuyksiköiden virransyöttö irrottamalla leikkuuyksikön virtaliitin , joka sijaitsee istuimen alla. Kytke liitin takaisin paikalleen ennen koneen käyttöä.
Graphic
G454877
Varoitus
Jos virransyöttöä leikkuuyksiköihin ei katkaista, joku saattaa vahingossa käynnistää leikkuuyksikön, mikä voi johtaa vakaviin käsi- ja jalkavammoihin.
Irrota leikkuuyksikön virtaliitin aina ennen leikkuuyksiköiden huoltoa.

Tekniset tiedot
Huomaa: Ominaisuuksia ja rakennetta voidaan muuttaa ilmoittamatta.
Kuljetusleveys
228 cm
Leikkuuleveys
254 cm
Pituus
282 cm
Korkeus kaatumissuojausjärjestelmän kanssa
160 cm
Paino*
1 360 kg
Moottori
Kubota 24,8 hv
Polttoainesäiliön tilavuus
53 litraa
Kuljetusnopeus
0–16 km/h
Leikkuunopeus
0–13 km/h
*Paino sisältää nesteet sekä 13 cm:n 8-lehtiset leikkuuyksiköt.

Lisälaitteet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai valtuutettuun Toro-jälleenmyyjään tai siirry osoitteeseen www.Toro.com, jossa on luettelo hyväksytyistä lisälaitteista ja -varusteista.
Käytä vain Toro-alkuperäisvaraosia ja -lisävarusteita, jotta kone toimii parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyy voimassa.




Käyttö


Ennen käyttöä

Päivittäisen huollon suorittaminen
Suorita huoltoaikataulun osassa ”Ennen jokaista käyttökertaa tai päivittäin” mainitut toimet ennen koneen käynnistystä päivittäin.
Polttoaine
Polttoaineen tiedot
Tärkeää
Dieselpolttoaineen sijasta ei saa käyttää paloöljyä tai bensiiniä.

Petrodiesel
Tyyppi
Käytä kesälaatuista dieselpolttoainetta (nro 2-D) yli –7 °C:n lämpötiloissa ja talvilaatuista dieselpolttoainetta (nro 1-D tai nro 1-D/2-D-seosta) alle –7 °C:n lämpötiloissa. Talvilaatuisen polttoaineen leimahduspiste on alhaisempi, ja sen kylmävirtausominaisuudet helpottavat käynnistystä ja vähentävät polttoainesuodattimen tukkeutumista.
Kesälaatuisen polttoaineen käyttö lämpötilan ollessa yli –7 °C pidentää polttoainepumpun käyttöikää ja antaa talvilaatuista polttoainetta enemmän tehoa.
Rikkipitoisuus
Alhainen (< 500 ppm) tai erittäin alhainen (< 15 ppm)
Vähimmäissetaaniluku
40
Varastointi
Hanki vain 180 päivän tarpeen verran puhdasta ja tuoretta dieselpolttoainetta tai biodieselpolttoainetta. Älä käytä polttoainetta, jota on säilytetty yli 180 päivän ajan.
Öljy ja lisäaineet
Älä lisää polttoaineeseen
Biodiesel
Tyyppi
Tässä laitteessa voidaan käyttää myös polttoaineseosta, jossa on enintään 20 % biodieseliä ja 80 % petrodieseliä (B20).
Seoksen petrodieselosuuden rikkipitoisuuden on oltava alhainen tai erittäin alhainen.
Käytä kylmällä säällä korkeintaan B5-seosta (biodieselpitoisuus 5 %)
Vähimmäissetaaniluku
40
Biodieseliä koskevat varotoimet
Biodieselseokset voivat vahingoittaa maalattuja pintoja.
Tarkkaile polttoaineen kanssa kosketuksiin joutuvia tiivisteitä ja letkuja, sillä ne voivat haurastua ajan mittaan.
Polttoainesuodattimeen voi muodostua tukoksia jonkin aikaa biodieselseosten käytön aloittamisen jälkeen.
Lisätietoja biodieselistä saa valtuutetulta Toro-jälleenmyyjältä.
Varastointi
Hanki vain 180 päivän tarpeen verran puhdasta ja tuoretta dieselpolttoainetta tai biodieselpolttoainetta. Älä käytä polttoainetta, jota on säilytetty yli 180 päivän ajan.
Öljy ja lisäaineet
Älä lisää polttoaineeseen

Biodieselpolttoaineen on täytettävä seuraavat vaatimukset:
Standardi
Sijainti
ASTM D6751
Yhdysvallat
EN 14214
Euroopan unioni
Polttoaineseoksen on täytettävä seuraavat vaatimukset:
ASTM D975
Yhdysvallat
EN 590
Euroopan unioni
Polttoaineen lisäys
  1. Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt, sammuta moottori ja irrota virta-avain.
  2. Puhdista polttoainesäiliön korkin ympäristö puhtaalla liinalla.
    3. Graphic
    G438846
  3. Irrota polttoainesäiliön korkki .
  4. Lisää dieselpolttoainetta polttoainesäiliöön, kunnes pinta on täyttökaulan alareunan tasalla.
  5. Asenna polttoainesäiliön korkki.
    Huomaa: Täytä polttoainesäiliö aina käytön jälkeen, jos mahdollista. Tämä estää kosteutta tiivistymästä polttoainesäiliön sisälle.
Turvakytkinten tarkastus
Varoitus
Jos turvakytkimet ovat irronneet tai vaurioituneet, kone saattaa toimia odottamattomalla tavalla ja aiheuttaa vähäisen tai lievän henkilövahingon.
  • Älä kajoa turvakytkimiin.
  • Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

Tärkeää
Jos jokin koneen lukituskytkimistä ei toimi, ota yhteys valtuutettuun Toro-jälleenmyyjään.

Laitteen valmistelu
  1. Aja kone hitaasti avoimelle alueelle.
  2. Laske leikkuuyksiköt, sammuta moottori ja kytke seisontajarru.
Ajopolkimen ja käynnistyksen turvajärjestelmän tarkistus
  1. Istuudu käyttäjän istuimelle ja kytke seisontajarru.
  2. Paina voimanulosoton kytkin Vapautettu-asentoon.
  3. Paina ajopoljinta ja käännä avain Käynnistys-asentoon.
Huomaa: Moottori ei saa käynnistyä, kun ajopoljinta painetaan.
Voimanulosoton ja käynnistyksen turvajärjestelmän tarkistus
  1. Istu käyttäjän istuimelle.
  2. Paina voimanulosoton kytkin Kytketty-asentoon.
  3. Käännä avain Käynnistys-asentoon.
Huomaa: Moottori ei saa käynnistyä, kun voimanulosoton kytkin on Kytketty-asennossa.
Voimanulosoton käynnistymisen turvajärjestelmän tarkistus
Huomaa: Älä anna leikkuuyksiköiden pyöriä paria sekuntia pidempään tämän testin aikana, jotta ne eivät kulu tarpeettomasti.
  1. Istu käyttäjän istuimelle.
  2. Paina voimanulosoton kytkin Vapautettu-asentoon.
  3. Käynnistä moottori.
  4. Nosta voimanulosoton kytkin Kytketty-asentoon.
  5. Kytke voimanulosotto laskemalla leikkuuyksiköt.
  6. Nouse istuimelta.
Huomaa: Voimanulosotto ei saa käynnistyä, kun käyttäjä on poissa istuimeltaan.
Seisontajarrun ja ajopolkimen käyntiturvajärjestelmän tarkistus
  1. Istu käyttäjän istuimelle.
  2. Kytke seisontajarru.
  3. Paina voimanulosoton kytkin Vapautettu-asentoon.
  4. Käynnistä moottori.
  5. Paina ajopoljinta.
Huomaa: Koneen ei pitäisi reagoida, kun ajopoljinta painetaan seisontajarrun ollessa kytkettynä. Tietokeskuksen näyttöön ilmestyy ilmoitusviesti.
Seisontajarrun automaattisen kytkeytymisen varmistus
  1. Istu käyttäjän istuimelle ja käynnistä moottori.
  2. Vapauta seisontajarru ja nouse istuimelta.
Huomaa: Kun poistut käyttäjän istuimelta, seisontajarrukytkimen punaisen valon pitäisi syttyä merkiksi siitä, että seisontajarru on kytkettynä.
Leikkuuyksikön laskeutumisen lukituksen varmistus
  1. Istu käyttäjän istuimelle ja käynnistä moottori.
  2. Varmista, että leikkuuyksiköt on nostettu kuljetusasentoon.
  3. Nouse istuimelta ja laske leikkuuyksiköt.
Huomaa: Leikkuuyksiköt eivät saa laskeutua, kun käyttäjän istuimella ei istuta.
Tietokeskuksen näytön yleiskatsaus
Tietokeskuksen näytössä on tietoja koneen käyttötilasta, diagnostiikkatietoja ja muita koneeseen liittyviä tietoja. Näytössä on useita näyttöruutuja. Voit vaihtaa näyttöruutujen välillä milloin tahansa painamalla takaisin-painiketta ja painamalla sitten ylös ja alas osoittavia suuntapainikkeita.
Graphic
G471371s
  1. Merkkivalo
  2. Näytön kirkkausanturi
  3. Navigointipainike: ylös
  4. Takaisin-painike
  5. Navigointipainike: vähennys/vasen
  6. Navigointipainike: alas
  7. Navigointipainike: lisäys/oikea
  8. Enter-painike
Huomaa: Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen sillä hetkellä käytössä olevan toiminnon.
Tietokeskuksen näytön kuvakkeet
Huollon määräaika on käsillä.
Lämmitystila
Virtual Pedal Stop ‑ominaisuuden asetukset
Akun jännite
Hehkutulpat ovat käytössä.
Polttoainemäärä
Istu istuimella.
Polttoaineen määrä on alhainen.
Seisontajarru on kytketty.
Lukittu
Jäähdytysnesteen lämpötila
Vika/varoitus
Ajo tai ajopoljin
Läppäys
Käynnistä moottori.
Leikkuuyksiköt ovat ylhäällä tai nousevat.
Voimanulosotto on kytketty päälle.
Leikkuuyksiköt ovat alhaalla tai laskeutuvat.
Vakionopeussäädin on kytketty.
Laturi
Moottori
Tuntilaskuri
Käyttökoodi on syötetty.
Nosta arvoa
Aktiivinen
Laske arvoa
Ei aktiivinen
Vieritä ylös/alas
Valikko
Vieritä vasemmalle/oikealle
Seuraava näyttö
Edellinen näyttö
Valikoiden yleiskatsaus
Avaa tietokeskuksen näytön valikkojärjestelmä painamalla päänäytössä takaisin-painiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin.
Image Suojatussa valikossa – pääsy vain PIN-koodilla
Päävalikko
Valikon kohta
Kuvaus
Viat
Viat-valikossa on lueteltu koneen viimeaikaiset viat. Lisätietoja Viat-valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
Huolto
Huoltovalikossa on koneeseen liittyviä tietoja, kuten käyttötuntimerkintöjä ja muita vastaavia lukuja.
Diagnostiikka
Diagnostiikka-valikossa näkyy koneen kaikkien kytkinten, antureiden ja ohjainten ulostulojen tila. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee nopeasti, mitkä koneen ohjaimet ovat käytössä ja mitkä pois käytöstä.
Asetukset
Asetukset-valikossa voi muokata näytön asetusten muuttujia.
Machine Settings (Koneen asetukset)
Machine Settings (Koneen asetukset) -valikon avulla voit säätää kiihdytyksen, nopeuden ja vastapainon raja-arvoja.
Tietoja
Tietoja-valikossa on mainittu koneen mallinumero, sarjanumero ja ohjelmiston versio.
Huolto
Valikon kohta
Kuvaus
Hours
Näyttää kokonaisajan, jonka kone, moottori ja voimanulosotto ovat olleet käytössä, sekä ajan, jonka verran konetta on kuljetettu ja milloin se on huollettava.
Counts
Näyttää koneen laskennat.
Front Backlap (Etuläppäys)
Säätää etukelojen nopeutta läppäystilassa.
Rear Backlap (Takaläppäys)
Säätää takakelojen nopeutta läppäystilassa.
Traction Pedal (Ajopoljin) Image
Säätää ajopolkimen.
Traction Pump (Vetopumppu) Image
Säätää vetopumpun.
Virtual Speed Sensor (Virtuaalinen nopeusanturi) Image
Säätää virtuaalisen nopeusanturin.
Diagnostiikka
Valikon kohta
Kuvaus
Traction (Veto)
Osoittaa ajopolkimen sisään- ja ulostulot.
Cutting Units (Leikkuuyksiköt)
Osoittaa leikkuuyksiköiden nostamisessa ja laskemisessa käytetyt sisään- ja ulostulot.
PTO (Voimanulosotto)
Osoittaa voimanulosoton käytön mahdollistavat sisään- ja ulostulot.
Engine (Moottori)
Osoittaa moottorin käynnistyksen aikana käytössä olevat sisään- ja ulostulot.
Generator (Generaattori)
Osoittaa generaattorin sisään- ja -ulostulot.
CAN Statistics (CAN-tilastot) Image
Osoittaa CAN-sisään- ja -ulostulot.
Asetukset
Valikon kohta
Kuvaus
Anna PIN-koodi
Antaa käyttäjän (viheriön hoitaja / mekaanikko), jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita.
Backlight (Taustavalo)
Säätää LCD-näytön kirkkauden.
Kieli
Määrittää näytössä käytettävän kielen*.
Font Size (Fonttikoko)
Määrittää fontin koon näytössä.
Yksiköt
Määrittää näytön yksiköt (brittiläiset mitat tai metrijärjestelmä).
Suojaa asetukset Image
Mahdollistaa asetusten muuttamisen suojatuissa asetuksissa
*Vain kuljettajalle tarkoitetut tekstit on käännetty. Viat-, Huolto- ja Diagnostiikka-näytöt on tarkoitettu huoltohenkilöstölle. Otsikot on käännetty valitulle kielelle, mutta valikkovaihtoehdot ovat englanniksi.
Machine Settings (Koneen asetukset)
Valikon kohta
Kuvaus
Front Backlap (Etuläppäys)
Säätää etukelojen nopeutta läppäystilassa.
Rear Backlap (Takaläppäys)
Säätää takakelojen nopeutta läppäystilassa.
Leikkuunopeus Image
Säätelee enimmäisnopeutta leikattaessa (alempi nopeusalue).Tätä käytetään kelan nopeuden määrittämiseen.
Transport Speed (Kuljetusnopeus) Image
Säätelee enimmäisnopeutta, kun laitetta kuljetetaan (ylempi nopeusalue).
Terien määrä Image
Säätää kelanopeuteen vaikuttavaa kelaterien määrää.
Leikkuukorkeus Image
Valvoo leikkuukorkeutta kelanopeuden määrittämiseksi.
Front Reel Speed (Etukelojen nopeus) Image
Näyttää etukelojen lasketun nopeusasennon. Keloja voidaan säätää myös manuaalisesti.
Rear Reel Speed (Takakelojen nopeus) Image
Näyttää takakelojen lasketun nopeusasennon. Keloja voidaan säätää myös manuaalisesti.
Eco Mode (Eco-tila) Image
Economy-tila laskee moottorin nopeutta leikkuun aikana, mikä vähentää melua ja polttoaineenkulutusta. Kelan nopeus ei muutu, mutta leikkuunopeus laskee, jos leikkuun pysäytintä ei säädetä vastaavasti.
Powerboost (Tehon lisäys) Image
Kytkee Powerboost-tilan päälle ja pois.
Powershed (Tehon lasku) Image
Kytkee Powershed-tilan päälle ja pois.
Smart Power Image
Kytkee Smart Power -tilan päälle ja pois.
Kiihdytys Image
Alh.-, Keski- ja Korkea-asetuksilla ohjataan, kuinka nopeasti ajonopeus reagoi ajopolkimen liikuttamiseen.
Clip Control (Leikkuun säätö) Image
Kytkee Clip Control ‑toiminnon päälle ja pois.
Tietoja
Valikon kohta
Kuvaus
Malli
Näyttää koneen mallinumeron.
SN
Näyttää koneen sarjanumeron.
Ohjelmistoversio
Näyttää ensisijaisen ohjaimen ohjelmiston version.
InfoCenter S/W Revision (Tietokeskuksen ohjelmistoversio)Image
Näyttää tietokeskuksen ohjelmiston version.
Generator S/W Revision (Generaattorin ohjelmistoversio) Image
Näyttää käynnistingeneraattorin ohjelmiston version.
Cutting Unit 1 S/W Revision (Leikkuuyksikön 1 ohjelmistoversio) Image
Näyttää eReel-leikkuuyksiköiden ohjelmiston versiot.
Cutting Unit 2 S/W Revision (Leikkuuyksikön 2 ohjelmistoversio) Image
Cutting Unit 3 S/W Revision (Leikkuuyksikön 3 ohjelmistoversio) Image
Cutting Unit 4 S/W Revision (Leikkuuyksikön 4 ohjelmistoversio) Image
Cutting Unit 5 S/W Revision (Leikkuuyksikön 5 ohjelmistoversio) Image
Ajonäyttöihin siirtyminen
  1. Mene kohtaanPäävalikko ja paina oikeanpuolesta navigointipainiketta, jotta Main Run Screen (Ajon päänäyttö) avautuu. Polttoaineen määrä ja jäähdytysnesteen lämpötila näytetään.
  2. Paina oikeanpuoleista navigointipainiketta ja vieritä kohtaan Secondary Run Screen (Toissijainen ajonäyttö), jossa näytetään jäähdytysnesteen lämpötila sekä generaattorin lämpötila, kierrosluku ja jännite.
  3. Paina oikeanpuoleista navigointipainiketta ja vieritä kohtaan eReel Information Screen (eReel-tietonäyttö), jossa näytetään jokaisen viiden leikkuuyksikön kelan virta ja nopeus.
  4. Paina oikeanpuoleista navigointipainiketta ja vieritä kohtaan Energy Mode Screen (Energiatilanäyttö), jossa näytetään osat, energiavirtaus ja suunta käytön aikana.
Suojatut valikot
Joitain käyttökokoonpanoasetuksia voidaan säätää näytön Asetukset -kohdasta. Voit lukita nämä asetukset käyttämällä Protected Menu (Suojattu valikko) -valikkoa.
Huomaa: Jälleenmyyjä ohjelmoi alkuperäisen käyttökoodin toimitushetkellä.
Suojattujen valikoiden käyttö
Huomaa: Koneen oletusarvoinen PIN-koodi on joko 0000 tai 1234.
Jos vaihdoit PIN-koodin ja unohdit uuden koodin, ota yhteys valtuutettuun Toro-jälleenmyyjään.
    Graphic
    G471349s
  1. Vieritä kohdassa Päävalikkoalaspäin kohtaan Asetukset ja paina valintapainiketta.
    2. Graphic
    G471350s

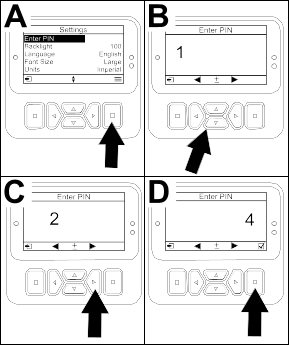

  2. Vieritä kohdassa Asetuksetkohtaan Anna PIN-koodi ja paina valintapainiketta .
  3. PIN-koodi annetaan painamalla navigointipainikkeita ylös/alas , kunnes oikea ensimmäinen numero tulee näkyviin, ja siirtymällä sitten toiseen numeroon painamalla oikeanpuoleista navigointipainiketta . Toista, kunnes kaikki numerot on annettu.
  4. Paina valintapainiketta .
    Huomaa: Jos näyttö hyväksyy PIN-koodin ja suojatun valikon lukitus avautuu, sana ”PIN” näkyy näytön oikeassa yläkulmassa.
  5. Voit lukita suojatun valikon kääntämällä avainkytkimen Pysäytys-asentoon ja sitten Käynnissä-asentoon.
Suojatun valikon asetusten tarkasteleminen ja muuttaminen
  1. Vieritä kohdassa Asetuksetalaspäin kohtaan Suojaa asetukset.
  2. Asetuksia voidaan tarkastella ja muuttaa ilman PIN-koodia käyttämällä valintapainiketta ja vaihtamalla Suojaa asetukset tilaan Image (Pois).
  3. Asetuksia voidaan tarkastella ja muuttaa PIN-koodilla käyttämällä valintapainiketta ja vaihtamalla Suojaa asetukset tilaan Image (Päällä), asettamalla PIN-koodi ja kääntämällä avain virtalukossa Pysäytys-asentoon ja sitten Käynnissä-asentoon.
Huollon määräajan ajastimen asetus
Huollon määräajan ajastin nollaa huollon määräajan, kun aikataulun mukaiset huoltotoimenpiteet on suoritettu.
  1. Vieritä kohdassa Asetuksetkohtaan Anna PIN-koodi ja paina valintapainiketta.
  2. Anna PIN-koodi. Katso kohta Suojattujen valikoiden käyttö.
  3. Vieritä kohdassa Huoltokohtaan Hours (Tunnit) ja paina valintapainiketta.
  4. Vieritä alaspäin kohtaan Huollon määräaika.
    Huomaa: Jos huollon määräaika on tällä hetkellä käsillä, Now (Nyt) näkyy seuraavan kohdan vieressä: Huollon määräaika.
  5. Korosta huoltoväli ja paina valintapainiketta.
    Huomaa: Huoltoväli (250 tuntia, 500 tuntia jne.) sijaitsee seuraavan kohdan vieressä: Huollon määräaika.
    Huoltoväli sisältyy suojattuun valikkoon.
  6. Kun Reset Service Timer? (Nollataanko huoltoajastin?) -näyttö tulee näkyviin, valitse Yes (Kyllä) painamalla valintapainiketta tai valitse No (Ei) painamalla takaisin-painiketta.
  7. Kun olet valinnut Yes (Kyllä), huoltovälinäyttö tyhjenee ja huoltoaikavalinnat tulevat uudelleen näkyviin.
Terien määrän asetus
  1. Vieritä kohdassa Machine Settings (Koneen asetukset)alaspäin kohtaan Terien määrä.
  2. Vaihda koneeseen 8- tai 11-lehtinen kela painamalla oikeaa navigointipainiketta.
Leikkuukorkeuden säätö
  1. Vieritä kohdassa Machine Settings (Koneen asetukset)alaspäin kohtaan Height of Cut (Leikkuukorkeus).
  2. Valitse leikkuuyksiköiden pukkiasetusta vastaava leikkuukorkeusasetus käyttämällä vasemman- ja oikeanpuoleisia navigointipainikkeita. Jos näytössä ei ole täsmälleen sopivaa asetusta, valitse näytössä olevasta luettelosta lähin sopiva leikkuukorkeusasetus.
Etu- ja takakelojen nopeuden asetus
  1. Kun Clip Control on päällä (oletus), kelojen nopeus nousee tai laskee dynaamisesti suhteessa kuljettajan hallitsemaan ajonopeuteen.
  2. Kun Clip Control on pois päältä, staattinen kelanopeus määritetään suhteessa valvojan enimmäisleikkuunopeuteen.
Huomaa: Lisäksi etu- ja takakelojen nopeuksia voi säätää manuaalisesti Machine Settings (Koneen asetukset) ‑kohdassa.
Economy-tilan asetus
Economy-tilan käytöstä voi olla hyötyä kevyissä tai hiljaisuutta vaativissa käyttökohteissa. Moottorin käyntinopeutta pienennetään, mutta ajo- ja kelanopeuksia ei pienennetä.
Huomaa: Economy-tilassa suositellaan ajamaan korkeintaan leikkuunopeudella 8,6 km/h.
  1. Siirry päävalikkoon, vieritä alas kohtaan Machine Settings (Koneen asetukset) ja paina valintapainiketta.
  2. Vieritä Machine Settings (Koneen asetukset) ‑valikkoa alas kohtaan Eco Mode (Eco-tila).
  3. Kytke tila päälle painamalla oikeanpuoleista navigointipainiketta.
Sallitun enimmäisleikkuunopeuden asetus
Valittu asetus näkyy X:nä ajonopeuden pylväskaaviossa vakionopeussäätimen ja polkimen pysäytyksen asetusten kanssa. Palkissa oleva X osoittaa, että työnvalvoja rajoittaa enimmäisnopeutta.
Huomaa: Tämä asetus säilyy muistissa ja rajoittaa ajonopeutta, kunnes sitä muutetaan.
  1. Vieritä kohdassa Machine Settings (Koneen asetukset)alaspäin kohtaan Leikkuunopeus.
  2. Lisää ja laske enimmäisleikkuunopeutta 0,8 km/h kerrallaan arvoon 1,6–12,9 km/h vasemman- ja oikeanpuoleisen navigointipainikkeen avulla.
Sallitun enimmäiskuljetusnopeuden asetus
Valittu asetus näkyy X:nä ajonopeuden pylväskaaviossa vakionopeussäätimen ja polkimen pysäytyksen asetusten kanssa. Palkissa oleva X osoittaa, että työnvalvoja rajoittaa enimmäisnopeutta.
Huomaa: Tämä asetus säilyy muistissa ja rajoittaa ajonopeutta, kunnes sitä muutetaan.
  1. Vieritä kohdassa Machine Settings (Koneen asetukset)alaspäin kohtaan Kuljetusnopeus.
  2. Lisää ja laske enimmäiskuljetusnopeutta 0,8 km/h kerrallaan arvoon 8,0–16,0 km/h vasemman- ja oikeanpuoleisen navigointipainikkeen avulla.
Smart Power -toiminnon kytkeminen PÄÄLLE/POIS
  1. Vieritä kohdassa Asetuksetalaspäin kohtaan Smart Power.
  2. Kytke toiminto Päälle tai Pois painamalla oikeaa navigointipainiketta.
Kiihdytystilan asetus
  1. Vieritä kohdassa Machine Settings (Koneen asetukset)alaspäin kohtaan Acceleration (Kiihdytys).
  2. Vaihda Alh.-, Keski- ja Korkea-asetuksen välillä painamalla oikeaa navigointipainiketta.
Etu- ja takaläppäyksen nopeuksien asetus
  1. Siirry kohtaan Machine Settings (Koneen asetukset) ja vieritä alas kohtaan Front Backlap (Etuläppäys) tai Rear Backlap (Takaläppäys).
  2. Lisää ja vähennä läppäysnopeuksia oikealla ja vasemmalla navigointipainikkeella.
Hydrostaattisen jarrutuksen jarrutusmatkan tarkistus
Huomaa: Tämä kone jarruttaa dynaamisesti ja pysähtyy, kun ajopoljin palautetaan vapaalle.
Huomaa: Jos haluat hidastaa tasaisesti, vapauta ajopoljin hitaasti takaisin vapaalle käyttämällä jalkaasi. Älä nosta jalkaasi polkimelta niin, että poljin napsahtaa takaisin vapaa-asentoon, ellet aio pysähtyä nopeasti.
  1. Pysäytä kone kokonaan noin 3,7 metrin päässä ajettaessa enimmäiskuljetusnopeudella 16 km/h.
  2. Merkitse tasaisella, kuivalla päällysteellä 3,7 metrin matkan alku ja loppu.
  3. Aja konetta enimmäiskuljetusnopeudella 16 km/h ja ota jalka pois polkimelta 3,7 metrin matkan alussa.
  4. Katso, pysähtyykö kone 0,6 metrin sisällä loppumerkinnästä (3,7 m).
  5. Ota yhteys Toro-jälleenmyyjään, jos koneen pysähtymismatka ei ole 0,6 metrin sisällä tästä etäisyydestä.
Peruutusnopeuksien yleiskatsaus
Kuljetuksen peruutusnopeus
  • Jos työnvalvojan asettama enimmäiskuljetusnopeus on yli 8,0 km/h, suurin peruutusnopeus on 8,0 km/h.
  • Jos työnvalvojan asettama enimmäiskuljetusnopeus on 8,0 km/h tai alle, suurin peruutusnopeus on sama kuin työnvalvojan asettama kuljetusnopeus.
Leikkuun peruutusnopeus
  • Jos työnvalvojan asettama enimmäisleikkuunopeus on yli 6,4 km/h, suurin peruutusnopeus on 6,4 km/h.
  • Jos työnvalvojan asettama enimmäisleikkuunopeus on 6,4 km/h tai alle, suurin peruutusnopeus on sama kuin työnvalvojan asettama kuljetusnopeus.
Näytössä näkyvien ajonopeuksien yleiskatsaus
Tämän koneen arvioidut ajonopeudet näkyvät kilometreinä tunnissa (km/h) tai maileina tunnissa (mph).
  • Hetkellinen nopeus näkyy vakionopeussäätimen näytön ja Virtual Pedal Stop -näytön vasemmassa yläkulmassa.
  • Ajonopeudet ovat arvioita, ja ne on kalibroitu niin, että arviot ovat tarkimmat 8,0 km/h:n nopeudella leikkuun aikana. Näytössä näkyvät nopeudet ovat tarkkoja, kun nopeus on 0,8 km/h näytössä näkyvän nopeuden yläpuolella tai alapuolella ajettaessa kuivalla, tasaisella päällysteellä.
  • Ota yhteys valtuutettuun Toro-jälleenmyyjään, jos koneen mitatut nopeudet poikkeavat näytössä näkyvistä nopeuksista yli 2,4 km/h.
PowerMatch™-järjestelmän yleiskatsaus
Lisähevosvoimaa on saatavilla tarvittaessa 48 V DC:n akkuyksiköstä. Sen käyttöä hallitaan PowerMatch-järjestelmällä. Akun lisäteho on tarkoitettu lyhyiksi ajoiksi, ei suurimman hevosvoiman jatkuvaan tai pitkäkestoiseen käyttöön. PowerMatch-toiminto sisältää kaksi erilaista prosessia:
Powershed-tilan yleiskatsaus
Kun moottorin hevosvoiman tarve on enemmän kuin 24,8 hv, generaattori vähentää vähitellen syöttöä akkuihin ja 48 V DC:n akkuyksikkö alkaa antaa virtaa keloille. Tämä tapahtuu kuljettajan huomaamatta. Generaattori vähentää tehontarvettaan moottorista, ja jäljellä oleva moottorin hevosvoima voidaan kohdistaa ajohydrauliikkaan.
Huomaa: Toro suosittelee, että Powershed (Tehon lasku) ‑toiminto pidetään päällä useimmissa käyttöolosuhteissa. Jos haluat poistaa Powershed-toiminnon käytöstä, siirry kohtaan Machine Settings (Koneen asetukset), vieritä alas kohtaan Powershed (Tehon lasku) ja paina sitten oikeanpuoleista navigointipainiketta, joka kytkee toiminnon pois päältä.
Powerboost-tilan yleiskatsaus
Kun ajotehon tarve kasvaa (esim. ajettaessa jyrkillä rinteillä), 48 V DC:n akkuyksikkö antaa virtaa generaattorille sähkömoottorina dieselmoottorin tueksi. Lisäksi 48 V DC:n akkuyksikkö antaa virtaa myös leikkuuyksikön keloille.
Huomaa: Toro suosittelee, että Powerboost (Tehon lisäys) ‑toiminto pidetään päällä useimmissa käyttöolosuhteissa. Jos haluat poistaa Powerboost-toiminnon käytöstä, siirry kohtaan Machine Settings (Koneen asetukset), vieritä alas kohtaan Powerboost (Tehon lisäys) ja paina sitten oikeanpuoleista navigointipainiketta, joka kytkee toiminnon pois päältä.

Käytön aikana

Koneen käyttöominaisuuksien yleiskatsaus
  • Kun jalka poistetaan ajopolkimelta, kone jarruttaa dynaamisesti ja pysähtyy.
  • Poljin on optimoitu tuottamaan reagoiva mutta vakaa vaste, joka mahdollistaa jatkuvan hallinnan epätasaisessa maastossa sekä nopean ja tasaisen jarrutuksen.
  • Ruohonleikkuun aikana moottorin nopeus nousee automaattisesti korkealle joutokäynnille.
  • Työnvalvoja voi rajoittaa koneen enimmäisajonopeutta määrittämällä enimmäisnopeudet PIN-suojattujen valikkojen asetuksissa.
  • Saavutettavissa olevaa ajopolkimen käyttöä, vakionopeutta ja polkimen pysäytyksen ajonopeuksia rajoitetaan PIN-suojatuissa valikoissa asetetuilla enimmäisnopeuksilla.
Koneen käyttö
  • Jos tiellä on este, nosta leikkuuyksiköitä tai leikkaa esteen ympäriltä.
  • Kun konetta kuljetetaan työalueiden välillä, sammuta voimanulosotto ja nosta leikkuuyksiköt kokonaan ylös. Kone siirtyy Kuljetus-tilaan.
  • Aja aina hitaasti epätasaisilla alueilla.
  • Älä koskaan sammuta konetta ajon aikana.
Koneen käytön harjoittelu
Tutustu koneen ominaisuuksiin harjoittelemalla sen käyttöä.
  1. Nosta leikkuuyksiköt, vapauta seisontajarru, paina ajopoljinta ja aja varovasti avoimelle alueelle.
  2. Harjoittele koneella ajamista, koska siinä on hydrostaattinen vaihteisto ja se voi olla ominaisuuksiltaan erilainen kuin monet nurmikonhoitokoneet.
  3. Harjoittele ajoa eteen- ja taaksepäin sekä liikkeelle lähtöä ja pysähtymistä. Kun haluat pysäyttää koneen, ota jalka pois ajopolkimelta ja anna sen palata Vapaa-asentoon.
    Huomaa: Jos ajat alas rinnettä, saatat joutua kytkemään seisontajarrukytkimen tai käyttämään peruutuspoljinta pysähtymiseen.
  4. Harjoittele esteiden kiertoa leikkuuyksiköt laskettuna ja nostettuna. Varo vahingoittamasta konetta tai leikkuuyksiköitä ajaessasi kapeista väleistä.
Ajopolkimen yleiskatsaus
Graphic
G439020
Ajopolkimella säädellään koneen eteenpäinajo- ja peruutusnopeutta ja dynaamista jarrutusta, kun se palautetaan vapaalle.
  • Mitä pidemmälle ajopoljinta painetaan eteen- tai taaksepäin, sitä nopeammin kone liikkuu.
  • Jos haluat pysäyttää koneen tasaisesti kuljetuksen tai ruohonleikkuun aikana, palauta ajopoljin jalallasi vapaalle haluamallasi nopeudella.
  • Suurin jarrutus saadaan aikaan nostamalla jalka ajopolkimelta, jolloin se palaa vapaalle. Kone jarruttaa dynaamisesti ja pysähtyy.
Tämän vetojärjestelmän avulla kiihdytysasetuksia voidaan mukauttaa käyttäjän ja kenttien vaatimusten mukaan.
Virtual Pedal Stop (VPS) -ominaisuuden yleiskatsaus
Virtual Pedal Stop (VPS) -ominaisuuden avulla voit asettaa tilapäisesti suurimman ajonopeuden, joka on alhaisempi kuin salasanalla suojattu työnvalvojan asettama suurin ajonopeus.
Aseta koneen enimmäisnopeus tilapäisesti painamalla ajopoljin kokonaan etuasentoon. Voit määrittää erillisen nopeuden leikkuunopeusalueelle ja kuljetusnopeusalueelle.
  • Pääset tähän toimintoon painamalla päänäytössä navigointipainiketta ylös/alas.
    Huomaa: Tämä toiminto palautuu työnvalvojan asettamiin enimmäisnopeusasetuksiin, kun virta katkaistaan avaimella.
    Graphic
    G462150s
    1. Ilmaisee enimmäisajonopeuden (polkimen pysäytys)
    2. Tämä nopeus on lukittu PIN-suojatussa valikossa.
  • Tämän toiminnon avulla voit mukauttaa nopeusasetuksia omien tarpeiden tai käyttökohteen mukaisesti.
  • Aina kun enimmäisajonopeutta muutetaan työnvalvojan enimmäisnopeusasetusten tai Virtual Pedal Stop -ominaisuuden avulla, ajopoljin ohjelmoidaan automaattisesti uudelleen käyttämään koko polkimen liikettä vapaa-asennon ja uuden enimmäisnopeuden välillä. Tämä tarkoittaa, että käyttäjä saa tarkemman ajonopeuden hallinnan alhaisemmilla enimmäisnopeusasetuksilla.
Vinkkejä Virtual Pedal Stop (VPS) -ominaisuuden käyttöön
  • Laske enimmäisnopeutta tilapäisesti väylän puhdistuskierrosta varten.
  • Laske enimmäisnopeutta tilapäisesti paremman hallinnan saamiseksi huoltoliikkeessä tai sen läheisyydessä.
  • Laske enimmäisnopeutta tilapäisesti paremman hallinnan saamiseksi lastattaessa konetta perävaunuun.
Vakionopeussäädin
Vakionopeussäätimen käyttö

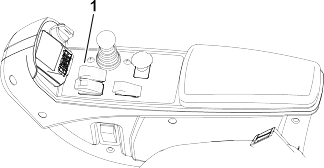

Graphic
G461475
Vakionopeussäätimen kytkimellä voidaan lukita vakionopeus ja säilyttää haluttu ajonopeus. Vakionopeussäädin poistetaan käytöstä painamalla kytkimen takaosaa, kytkimen keskiasento ottaa vakionopeussäätimen käyttöön ja kytkimen etuosalla määritetään haluttu ajonopeus.
Kun vakionopeussäätimen kytkin on otettu käyttöön ja nopeus on asetettu, säädä vakionopeussäätimen nopeusasetusta tietokeskuksen näytössä.
Jos haluat poistaa vakionopeussäätimen käytöstä, toimi seuraavasti:
  • Kun käytössä on kuljetusnopeusalue, käytä peruutuspoljinta, kytke seisontajarru tai paina vakionopeussäätimen kytkin Pois-asentoon.
  • Kun käytössä on leikkuunopeusalue, käytä peruutuspoljinta, kytke seisontajarru, vapauta voimanulosotto tai paina vakionopeussäätimen kytkin Pois-asentoon.
    Huomaa: Vakionopeussäätimen vapauttaminen pysäyttää koneen dynaamisesti. Jos haluat poistaa vakionopeussäätimen käytöstä, mutta jatkaa ajamista, paina ajopoljinta ja vapauta sitten vakionopeussäädin, niin siirtyminen vakionopeussäätimestä manuaaliseen nopeudenhallintaan sujuu tasaisesti.
Vakionopeussäätimen nopeuden säätö
  1. Ota vakionopeussäätimen kytkin käyttöön kojetaulussa.
  2. Säädä vakionopeussäätimen nopeusasetus tietokeskuksen näytöstä.
    Graphic
    G462143s
    1. Ilmaisee vakionopeussäätimen nopeuden
    2. Ilmaisee enimmäisajonopeuden (polkimen pysäytys)
    3. Tämä nopeus on lukittu PIN-suojatussa valikossa.
Vinkkejä vakionopeussäätimen käyttöön
  • Aseta vakionopeus pitkille etäisyyksille, joissa ei ole paljon esteitä.
  • Käytä tietokeskuksen näyttöä nopeuden säätöön epätasaisessa maastossa.
  • Käytä vakionopeussäädintä käännöksissä seuraavasti:
    1. Säädä leikkuun aikana turvallinen ja miellyttävä nopeus leikkuulinjojen päässä kääntymistä varten.
    2. Nosta nopeutta leikkuuväylän leikkuun aikana painamalla ajopoljinta.
    3. Ota jalka pois polkimelta, kun teet käännöstä seuraavaa leikkuuväylää varten.
    4. Koneen nopeus hidastuu alhaiseen vakionopeussäätimen asetukseen, jolloin voit tehdä tehokkaan käännöksen tasaisella nopeudella.
    5. Kääntymisen jälkeen nosta koneen nopeus ajopolkimella takaisin seuraavaa leikkuuväylää varten.
Kiihdytystilan yleiskatsaus
Tämä toiminto määrittää, kuinka nopeasti kone vaihtaa ajonopeutta, kun ajopoljin ei ole Vapaa-asennossa.
Huomaa: Jos nostat jalkasi pois ajopolkimelta ja annat sen palata Vapaa-asentoon koneen liikkuessa, jarrutusprofiili kytkeytyy. Jarrutusprofiili on aina sama, eikä sitä voi mukauttaa kiihdytystilatoiminnolla.
Kiihdytystilaa vaihdetaan siirtymällä tietokeskuksen näytön suojattuihin valikoihin. Kiihdytystilassa on seuraavat kolme asentoa:
  • Alh.: alhaisin kiihtyvyys ja hidastus
  • Keski (oletus): keskitason kiihtyvyys ja hidastus
  • Korkea: korkein kiihtyvyys ja hidastus
Lämmitystilan yleiskatsaus
Kun kone käynnistetään kylmällä säällä, lämmitystila rajoittaa moottorin nopeuden alhaiselle joutokäynnille lyhyeksi ajaksi moottorin käynnistämisen jälkeen, mikä estää komponenttivaurioita, joita voisi ilmetä, jos konetta käytettäisiin öljyn ollessa kylmää.
Näytössä oleva lumihiutalekuvake Image ilmaisee, kun lämmitystila on käytössä. Käytä konetta vasta, kun lämmitysaika on päättynyt.
Toro Smart Power™ -ominaisuuden yleiskatsaus
Smart Power -ominaisuuden ansiosta kuljettajan ei tarvitse kuunnella moottorin nopeutta raskaassa kuormituksessa. Smart Power ehkäisee moottorin juuttumista raskaissa leikkuuolosuhteissa säätelemällä automaattisesti koneen nopeutta ja optimoimalla leikkuutuloksen.
Huomaa: Smart Power -ominaisuus on oletusarvoisesti käytössä.
Moottorin käynnistys
Tärkeää
Polttoainejärjestelmä on ilmattava ennen moottorin käynnistystä, jos moottori käynnistetään ensimmäisen kerran, jos moottori on sammunut polttoaineen loppumisen takia tai jos polttoainejärjestelmää on huollettu. Katso Polttoainejärjestelmän ilmaus.

  1. Istu istuimelle, pidä jalka poissa ajopolkimelta, jotta poljin on Vapaa-asennossa, kytke seisontajarru ja varmista, että voimanulosoton kytkin ei ole kytkettynä.
  2. Käännä avain Käynnissä/Esilämmitys-asentoon.
    Automaattiajastin esilämmittää hehkutulppia kuuden sekunnin ajan.
  3. Hehkutulppien esilämmityksen jälkeen käännä avain virtalukossa Käynnistys-asentoon.
    Huomaa: Käynnistä moottoria korkeintaan 15 sekunnin ajan. Vapauta avain, kun moottori käynnistyy. Jos moottoria on esilämmitettävä lisää, käännä avain Pysäytys-asentoon ja sitten Käynnissä/Esilämmitys-asentoon. Toista tarvittaessa.
  4. Käytä moottoria tyhjäkäynnillä, kunnes se lämpenee.
Moottorin sammutus
  1. Siirrä kaikki ohjaimet Vapaa-asentoon, kytke seisontajarru, siirrä moottorin nopeuskytkin alhaisen joutokäynnin asentoon ja anna moottorin saavuttaa alhainen joutokäyntinopeus.
    Tärkeää
    Kun konetta on käytetty täydellä kuormalla, anna moottorin käydä joutokäynnillä viisi minuuttia, ennen kuin sammutat sen. Jos näin ei toimita, moottorin osat voivat vaurioitua.

  2. Käännä virta-avain Pysäytys-asentoon ja irrota avain.
Nurmentasausjousen säätö
Nurmentasausjousi siirtää painoa eturullalta takarullalle. Näin voidaan vähentää aaltokuvioita nurmessa.
Tärkeää
Tee jousen säädöt leikkuuyksikön ollessa asennettuna ajoyksikköön, osoittaessa suoraan eteenpäin ja laskettuna maahan.

    Graphic
    G402845
  1. Varmista, että sokka on asennettuna tangon takimmaiseen aukkoon.
    Huomaa: Kun leikkuuyksikköä huolletaan, siirrä sokka nurmentasausjousen vieressä olevaan tangon aukkoon.
  2. Kiristä jousisylinterin etuosassa olevia kuusiomuttereita , kunnes jousen pituus puristettuna on 15,9 cm.
    Huomaa: Vähennä jousen pituudesta 13 mm, jos konetta käytetään epätasaisessa maastossa. Maapinnan myötäily vähenee hieman.
    Huomaa: Nurmentasausasetus on määritettävä uudelleen, jos leikkuukorkeus- tai aggressiivisuusasetusta muutetaan.
Nostovarren vastapainon säätö
Takaleikkuuyksiköt
Varoitus
Jouset ovat kireällä, ja niiden säätäminen voi aiheuttaa lievän tai kohtalaisen loukkaantumisen.
Säädä jousia varovaisesti.

Takaleikkuuyksiköihin kohdistuvaa vastapainovoimaa voidaan säätää erilaisia nurmiolosuhteita varten ja yhtenäisen leikkuukorkeuden saavuttamiseksi epätasaisissa olosuhteissa tai alueilla, joille on kertynyt olkia.
Säädä kunkin vääntöjousen vastapainovoimaksi yksi neljästä asetuksesta. Kukin asento lisää tai vähentää leikkuuyksikköön kohdistuvaa vastapainovoimaa 2,3 kg. Vastapaino voidaan poistaa kokonaan asettamalla jouset ensimmäisen jousiohjaimen takaosaan (neljäs asento).
Huomaa: Poista kaikki vastapainovoima asettamalla vääntöjousen pitkä pää olkatapin yläpuolelle.
  1. Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt alas, sammuta moottori, kytke seisontajarru ja irrota virta-avain.
    2. Graphic
    G402848
  2. Työnnä vastapainojousen pitkä pää putkeen tai vastaavaan ja käännä jousi olkatapin ympärille haluttuun asentoon.
  3. Toista vaihe 2 toiselle vastapainojouselle.
Nostovarren kääntymisasennon säätö
  1. Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt alas, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

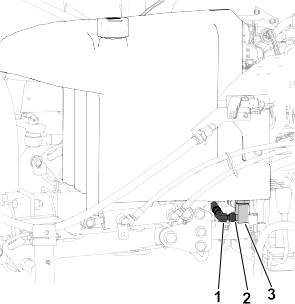

    2. Graphic
    G439043
  2. Paikanna nostovarren kytkin hydraulisäiliön alapuolelta ja viidennen leikkuuyksikön nostovarren sisäpuolelta.

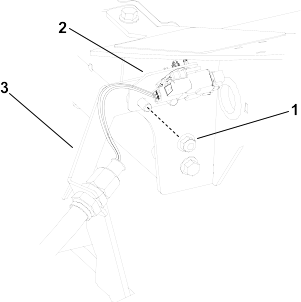

    3. Graphic
    G439054
  3. Löysää vastamutteria, joka kiinnittää nostovarren kytkinlevyyn .
  4. Säädä nostovarren kytkintä seuraavalla tavalla:
    • Korota nostovarren kääntymiskorkeutta siirtämällä kytkintä alas.
    • Laske nostovarren kääntymiskorkeutta siirtämällä kytkintä ylös.
    Tärkeää
    Pidä kytkimen ja nostovarren liipaisimen kärkivälinä 1,0–2,5 mm. Kytkimen LED-valo varmistaa kytkimen oikean toiminnan.

  5. Kiristä vastamutterit momenttiin 20 N·m ± 2 N·m.
    Tärkeää
    Älä kiristä vastamuttereita liikaa, ettei anturi vaurioidu.

Kelanopeuden säätö
Jos Clip Control (Leikkuun säätö) on päällä ja konetta käytetään asetuksilla, jotka vastaavat leikkuuasetusten kaavioiden tyhjiä soluja, Clip Control ‑toiminto asettaa kelanopeudeksi 9.
Jos valvoja kytkee Clip Control ‑toiminnon pois päältä, etu- ja takakelojen nopeuksia voidaan mukauttaa. Nämä leikkuuasetusten kaaviot sisältävät suositellut kelanopeudet. Jos taulukoissa on tyhjiä soluja ja määrityksiä, joita ei esitetä, kyseisen kelan koon, terien määrän, leikkuukorkeuden ja ajonopeuden yhdistelmää ei suositella. Leikkuu näillä asetuksilla tuottaa huonomman leikkuujäljen.
Tärkeää
On tärkeää, että leikkuukäytössä käytetään asianmukaisia kelanopeuksia.
  • Liian hitaat kelanopeudet voivat aiheuttaa nurmeen aaltokuvioita. Jos aaltokuvioita esiintyy, yritä lisätä kelanopeuksia tai alentaa leikkuunopeutta.
  • Liian suuret kelanopeudet voivat vahingoittaa nurmea ja/tai kuluttaa keloja, kiinteitä teriä tai muita mekaanisia osia ennenaikaisesti.

Katso Etu- ja takakelan nopeuden asetus.
Säädä kelanopeutta manuaalisesti seuraavasti:
  1. Varmista, että Clip Control ‑toiminto on pois päältä.
  2. Laske sopiva kelanopeus siirtymällä kohtaan Machine Settings (Koneen asetukset) ja antamalla terien määrä, leikkuunopeus ja leikkuukorkeus.
  3. Jos lisäsäätöjä on tehtävä, vieritä Machine Settings (Koneen asetukset) ‑kohdassa alas kohtaan Front Reel Speed (Etukelan nopeus), Rear Reel Speed (Takakelan nopeus) tai molempiin.
  4. Muuta kelanopeutta painamalla oikeaa navigointipainiketta. Kun nopeusasetus muuttuu, näytössä näkyy edelleen terien määrään, leikkuunopeuteen ja leikkuukorkeuteen perustuva kelanopeus, mutta siinä näkyy myös uusi nopeus.
    Huomaa: Kelanopeutta on ehkä nostettava tai laskettava nurmiolosuhteiden mukaan.
127 mm:n kelan kelanopeuskaavio
Graphic
G439055
178 mm:n kelan kelanopeuskaavio
Graphic
G439056
Merkkivalojen yleiskatsaus
Graphic
G461477
  1. Merkkivalo
  • Valo vilkkuu punaisena: aktiivinen vika
  • Jatkuva punainen: aktiivinen ilmoitus
  • Jatkuva sininen: kalibrointi-/valintaikkunaviestit
  • Jatkuva vihreä: normaali toiminta
Ruohon leikkaaminen koneella
  1. Vapauta seisontajarru, vapauta voimanulosotto ja nosta leikkuuyksiköt.
  2. Aja kone leikkuualueelle.
  3. Pysäköi kone noin 6 metrin päähän väylästä haluttuun leikkuusuuntaan päin.
  4. Laske leikkuuyksiköt kokonaan alas nosto-/laskuvivulla.
  5. Kytke voimanulosotto.
    Huomaa: Leikkuuyksiköt eivät käynnisty.
    Huomaa: Moottorin nopeus nousee automaattisesti korkealle joutokäynnille, kun leikkuuyksiköt lasketaan ja voimanulosoton kytkin aktivoidaan.
  6. Nosta leikkuuyksiköt kääntymisasentoon napauttamalla nosto-/laskuvipua taaksepäin.
    Huomaa: Nosto-/laskuvivun napauttaminen pitämättä sitä työnnettynä nostaa leikkuuyksiköt kääntymisasentoon ja pysäyttää kelojen pyörimisen, kunnes leikkuuyksiköt lasketaan.
  7. Käytä ajopoljinta ja lähesty leikkuualuetta hitaasti.
  8. Kun olet saavuttanut leikkuualueen reunan ja aloitat leikkuun, laske leikkuuyksiköt nosto-/laskuvivulla.
    Huomaa: Harjoittelemalla voit varmistaa, että leikkuuyksiköt eivät laskeudu ennenaikaisesti tai leikkaa aluetta, jota ei ole tarkoitus leikata.
  9. Aja yksi leikkuuväylä valmiiksi.
  10. Kun lähestyt väylän vastakkaista reunaa (ennen kuin saavutat leikkuualueen reunan), nosta leikkuuyksiköt kääntymisasentoon napauttamalla nosto-/laskuvipua taaksepäin.
  11. Tee pisaran muotoinen käännös seuraavaa ajoa varten.
  12. Laske leikkuuyksiköt automaattisesti kääntymisasennosta painamalla lasku-/nostovipua ja jatka leikkuuta.
  13. Kun olet leikannut halutun alueen, aja puhdistuskierros seuraamalla alueen reunaa. Näin varmistetaan, että kaikki nurmi on leikattu tasaisesti väylän reunalla, jossa leikkuuyksiköitä nostettiin ja laskettiin.
    Huomaa: Virtual Pedal Stop (VPS) ‑ominaisuudella voit asettaa tilapäisesti alhaisemman enimmäisnopeuden käytön hallinnan parantamiseksi puhdistuskierroksen aikana.
Käyttövihjeitä
Varoitusjärjestelmän yleiskatsaus
Jos varoitusvalo syttyy käytön aikana, pysäytä kone välittömästi ja korjaa ongelma ennen käytön jatkamista. Jos konetta käytetään viallisena, seurauksena saattaa olla vakavia vaurioita.
Leikkuukuvioiden yleiskatsaus
Tämä on tehokkain tapa estää aaltokuvioiden muodostuminen.
Leikkuukuviota on vaihdettava usein, jotta vältetään samaan suuntaan toistuvan leikkuun aiheuttamat leikkuujäljen ongelmat.
Asianmukaiset leikkuutekniikat
  • Jotta nurmeen saadaan ammattimaisen suorat linjat ja raidat, joita tietyt käyttökohteet edellyttävät, etsi puu tai muu kaukana oleva kohde ja aja suoraan sitä kohti.
  • Pidä kela ja kiinteä terä terävinä.
  • Varmista kelan ja kiinteän terän oikea välys. Käytä kevyttä kosketusta.
  • Noudata ⅓-sääntöä (leikkaa ruohosta vain ⅓ kerrallaan).
  • Aseta kelanopeus ja ajonopeus halutun leikkuupituuden saavuttamiseksi.
  • Kun leikkaat ruohoa märissä olosuhteissa, avaa leikkuuyksikön takasuojus.
Paljaaksi leikkaaminen, ympyräleikkuu ja pystyleikkuu
  • Paljaaksi leikkaaminen / ympyräleikkuu
    • Paljaaksi leikkaamista ja ympyräleikkuuta pidetään vaativina käyttötarkoituksina. Varaa keloja erityisesti näitä käyttötarkoituksia varten.
    • Noudata ⅓-sääntöä (leikkaa ruohosta vain ⅓ kerrallaan).
  • Pystyleikkuu
    • Aseta pystyleikkuuyksikön terän syvyydeksi enintään 3,2 mm.
    • Varmista, että leikkuuyksikön terät ovat terävät ja oikein säädetyt ja ettei yksikään teristä ole taipunut. Tylsät ja taipuneet terät vaativat enemmän tehoa.
    • Terien lisääminen terävälien pienentämiseksi lisää virrankulutusta.
  • Parhaat käytännöt paljaaksi leikkaamista, ympyräleikkuuta ja pystyleikkuuta varten
    • Avaa takaleikkuuyksikön suojukset.
    • Suositeltu enimmäisleikkuunopeus on 6 km/h.
    • Aseta kelanopeuksien asetukseksi 6.
      Huomaa: Suuremmat kelanopeusasetukset heikentävät vääntövoimaa. Paljaaksi leikkaamisen aikana saavutetaan parempi suorituskyky ja tehokkuus alemmilla kelanopeusasetuksilla.
    • Älä käytä Economy-tilaa.
    • Tarkkaile sekä moottorin jäähdytysnesteen että generaattorin lämpötilaa tietokeskuksen näytössä.
    • Tarkista takajäähdyttimen säleikkö ja jäähdyttimen yläpuolella oleva ilmanpuhdistimen ja generaattorin ilmanottosäleikkö roskien kertymisen varalta.
    • Smart Power ‑toiminto rajoittaa enimmäisleikkuunopeuksia progressiivisesti, kun generaattorin ja kelamoottorien lämpötilarajoja lähestytään, mikä optimoi tuottavuuden estämällä osien ylikuumenemisen.
    • Jos moottori, generaattori tai kelamoottorit ylikuumenevat, pysäköi kone varjoon alueelle, jossa on hyvä ilmavirtaus, jotta osat jäähtyvät.
Koneen huolto leikkuun jälkeen
Suorita seuraavat vaiheet leikkuun jälkeen:
  1. Pese kone huolellisesti puutarhaletkun avulla mutta ilman suutinta, jottei liiallinen vedenpaine aiheuta veden pääsyä laitteen sisälle tai vaurioita tiivisteitä tai laakereita.
  2. Varmista, ettei jäähdyttimessä ja öljynjäähdyttimessä ole likaa tai ruohosilppua.
  3. Tarkasta, ettei koneessa ole hydraulinestevuotoja ja etteivät hydrauliosat ja mekaaniset osat ole vaurioituneet tai kuluneet. Tarkista myös leikkuuyksikön terien terävyys.
Koneen kuljetus
Vapauta voimanulosotto ja nosta leikkuuyksiköt kuljetusasentoon. Ole varovainen, ettet vahingoita konetta tai leikkuuyksiköitä ajaessasi kapeista väleistä. Käytä konetta rinteissä erityisen varovasti. Aja hitaasti ja vältä jyrkkiä käännöksiä rinteissä, jotta kone ei kaadu. Laske leikkuuyksiköt alamäkeen ajettaessa. Tällöin ohjattavuus paranee.

Käytön jälkeen

Kiinnityspisteiden sijainnit
  • Koneen etuosa: aukko nelikulmaisessa alustassa, akseliputken alla kunkin eturenkaan sisäpuolella.
    Graphic
    G439095
    1. Etukiinnityspiste
  • Koneen takaosa: takarungossa koneen kummallakin puolella.
    Graphic
    G439096
    1. Takakiinnityspiste
Koneen kuljetus
  1. Noudata alla olevia vinkkejä, kun kuljetat konetta.
    • Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai lavalle.
    • Kiinnitä kone tiukasti.
Koneen työntäminen tai hinaaminen
Hätätilanteessa konetta voidaan liikuttaa eteenpäin avaamalla hydraulisessa säätötilavuuspumpussa oleva ohitusventtiili ja työntämällä tai hinaamalla konetta.
Tärkeää
Konetta ei saa työntää tai hinata nopeammin kuin 3–4,8 km/h. Suuremmalla nopeudella vaihteistoon voi tulla sisäisiä vaurioita.
Ohitusventtiilien on oltava auki ja jarrun vapautettuna aina, kun konetta työnnetään tai hinataan.

  1. Avaa istuimen jalustan salpa ja kallista istuin auki.
  2. Paikanna ohitusventtiilit istuimen alta ja hydrostaatin päältä.
    Graphic
    G439099
  3. Löysää venttiileitä 3 kierrosta, jolloin öljyn ohivirtaus alkaa.
    Huomaa: Koska neste ohitetaan, konetta voidaan liikuttaa hitaasti vaurioittamatta vaihteistoa.
  4. Paikanna jarrun vapautuksen lohko oikean eturenkaan läheltä ja hydraulisäiliön takaa.
    5. Graphic
    G439110
  5. Aseta putki tai vastaava esine, pidä lohkon musta nuppi sisällä ja pumppaa lohkoa kolme kertaa. Kun jarrua pumpattaessa tuntuu huomattava vastus, jarru vapautuu.
    Tärkeää
    Älä pumppaa lohkoa, kun sen pumppaaminen ei enää onnistu vaivatta. Jos lohkoa pumpataan liikaa, voi syntyä vaurioita.

    Huomaa: Kun lohkoon on kertynyt paine, jarru vapautuu noin 60 minuutin ajaksi. Vapauta jarru tarvittaessa uudelleen 60 minuutin kuluttua pumppaamalla lohkoa.
  6. Työnnä tai hinaa konetta.
  7. Kytke jarru vetämällä musta nuppi esiin tai käynnistämällä moottori.
    Huomaa: Jarru palautuu automaattisesti, kun moottori käynnistetään.
  8. Sulje ohitusventtiilit. Kiristä venttiilit momenttiin 11 N·m.
    Tärkeää
    Varmista, että ohitusventtiilit on suljettu ennen koneen käytön aloittamista. Jos moottoria käytetään ohitusventtiilin ollessa auki, vaihteisto ylikuumenee.





Kunnossapito


Huomaa: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.
Huomaa: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksuttomasti osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.
Tärkeää
Katso moottorin käyttöoppaasta ja leikkuuyksikön käyttöoppaasta tietoja muista huoltotoimenpiteistä.

Kunnossapitotaulukko
Huoltoväli
Huoltotoimenpide
Osanro
Kpl
Kuvaus
Ensimmäisen käyttötunnin jälkeen
-
-
-
-
-
-
-
-
-
8 ensimmäisen käyttötunnin jälkeen
104-3494
1
Laturin hihna
10 ensimmäisen käyttötunnin jälkeen
-
-
-
-
-
-
-
-
-
50 ensimmäisen käyttötunnin jälkeen
127-0511
1
Moottoriöljyn suodatin
121-6395
1
15W-40 Premium -moottoriöljy (19 litraa)
121-6394
1
15W-40 Premium -moottoriöljy (208 litraa)
Tarkista moottorin käyntinopeus (joutokäynnillä ja täydellä kaasulla). Katso huolto-opas.
-
-
-
Aina ennen käyttöä tai päivittäin
-
-
-
Kaatumissuojausjärjestelmän osat on tarkastettava säännöllisesti kulumisen ja vaurioiden varalta.
-
-
-
108-3810
1
Ilmanpuhdistimen suodatin
121-6395
1
15W-40 Premium -moottoriöljy (19 litraa)
121-6394
1
15W-40 Premium -moottoriöljy (208 litraa)
-
-
-
-
-
-
-
-
-
-
-
-
Poista koneeseen mahdollisesti kertyneet roskat, kuten leikkuujätteet, lehdet ja muut epäpuhtaudet (useammin likaisissa käyttöolosuhteissa). Kiinnitä huomiota erityisesti säleikköön, öljynjäähdyttimiin ja/tai jäähdyttimeen.
-
-
-
133-8086
1
PX Extended Life -hydraulineste (19 litraa)
133-8087
1
PX Extended Life -hydraulineste (208 litraa)
-
-
-
-
-
-
-
-
-
50 käyttötunnin välein
108-1190
1
Premium-yleisrasva (420 ml)
-
-
-
-
-
-
100 käyttötunnin välein
-
-
-
104-3494
1
Laturin hihna
150 käyttötunnin välein
127-0511
1
Moottoriöljyn suodatin
121-6395
1
15W-40 Premium -moottoriöljy (19 litraa)
121-6394
1
15W-40 Premium -moottoriöljy (208 litraa)
250 käyttötunnin välein
-
-
-
-
-
-
-
-
-
400 käyttötunnin välein
108-3810
1
Ilmanpuhdistimen suodatin
110-9049
1
Polttoainejärjestelmän vesisuodatin
98-7612
1
Rivisuodatin
-
-
-
-
-
-
Tarkista moottorin käyntinopeus (joutokäynnillä ja täydellä kaasulla). Katso huolto-opas.
-
-
-
800 käyttötunnin välein
Tyhjennä ja puhdista polttoainesäiliö, jos polttoainejärjestelmä likaantuu.
-
-
-
-
-
-
Vaihda syöttösuodatin (jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä).
75-1310
1
Hydraulisuodatin
Vaihda hydraulineste (jos et käytä suositeltua hydraulinestettä tai olet jossain vaiheessa lisännyt säiliöön vaihtoehtoista nestettä).
133-8086
1
PX Extended Life -hydraulineste (19 litraa)
133-8087
1
PX Extended Life -hydraulineste (208 litraa)
Tiivistä takapyörän laakerit (katso huolto-opas).
108-1190
1
Premium-yleisrasva (420 ml)
Säädä moottorin venttiilit (katso moottorin huolto-opas).
-
-
-
1 000 käyttötunnin välein
Vaihda syöttösuodatin (jos käytät suositeltua hydraulinestettä).
75-1310
1
Hydraulisuodatin
2 000 käyttötunnin välein
Vaihda hydraulineste (jos käytät suositeltua hydraulinestettä).
133-8086
1
PX Extended Life -hydraulineste (19 litraa)
133-8087
1
PX Extended Life -hydraulineste (208 litraa)
Ennen varastointia
Tyhjennä ja puhdista polttoainesäiliö (jos kone varastoidaan pitkäksi ajaksi).
-
-
-
2 vuoden välein
Huuhtele jäähdytysjärjestelmän neste pois ja vaihda neste uuteen (toimita kone valtuutettuun huoltoliikkeeseen tai valtuutetulle jälleenmyyjälle tai katso lisätietoja huolto-oppaasta).
-
-
-
Vaihda hydrauliletkut (toimita kone valtuutettuun huoltoliikkeeseen tai valtuutetulle jälleenmyyjälle tai katso lisätietoja huolto-oppaasta).
-
-
-
Vaihda jäähdytysnesteletkut (toimita kone valtuutettuun huoltoliikkeeseen tai valtuutetulle jälleenmyyjälle tai katso lisätietoja huolto-oppaasta).
-
-
-
Päivittäisen huollon tarkastuslista
Ota tästä sivusta kopioita.
Tarkistettavat kohdat
Viikolle:
Ma
Ti
Ke
To
Pe
La
Su
Tarkista turvajärjestelmän toiminta.
Tarkista jarrujen toiminta.
Tarkista moottoriöljyn ja polttoaineen määrä.
Tarkista jäähdytysnesteen määrä.
Tyhjennä veden/polttoaineen erotin.
Tarkista ilmansuodattimen huoltoilmaisin.
Tarkista, että jäähdyttimessä, öljynjäähdyttimessä ja säleikössä ei ole leikkuujätettä.
Kuuntele, kuuluuko moottorista epätavallisia ääniä.1
Kuuntele, kuuluuko käytettäessä epätavallisia ääniä.
Tarkista hydraulijärjestelmän nestemäärä.
Tarkista, ettei hydrauliletkuissa ole vaurioita.
Tarkista, onko nestevuotoja.
Tarkista rengaspaine.
Tarkista mittareiden toiminta.
Tarkista kelan ja kiinteän terän kohdistus.
Tarkista leikkuukorkeussäätö.
Voitele kaikki rasvanipat.2
Korjaa maalipinnan vauriot.
  1. Tarkasta hehkutulppa ja ruiskutussuuttimet, jos käynnistys on hidas, jos moottori savuttaa liikaa tai jos moottori käy karkeasti.
  2. Välittömästi jokaisen pesun jälkeen luettelon mukaisesta huoltovälistä riippumatta
Tärkeää
Lisää huoltotoimenpiteitä on moottorin käyttöohjeessa.

Todetut viat
Tarkastuksen suoritti:
Vika
Päivämäärä
Huomio
1

2

3

4

5


Huoltoa edeltävät toimenpiteet

Valmistelu huoltoa varten
  1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru ja vapauta voimanulosotto.
  2. Siirrä leikkuunohjausvipu leikkuuasentoon.
  3. Sammuta moottori, irrota virta-avain, odota, kunnes kaikki liikkuvat osat ovat pysähtyneet ja anna moottorin jäähtyä.
Konepellin avaaminen
    Graphic
    G437864
  1. Avaa kumpikin konepellin salpa ja kierrä konepelti auki.
Konepellin sulkeminen
    Graphic
    G424260
  1. Kierrä konepelti varovasti kiinni ja kiinnitä se kahdella konepellin salvalla .
Säleikön avaaminen
    Graphic
    G437850
  1. Irrota kuulatappi säleikön salvasta .
  2. Vapauta salpa ja avaa säleikkö.
Säleikön sulkeminen
    Graphic
    G414734
  1. Sulje ja salpaa säleikkö.
  2. Työnnä kuulatappi säleikön salvan läpi.
Istuimen kallistus
    Graphic
    G443836
  1. Vapauta istuimen jalustan salpa.
  2. Kallista istuin ja jalusta auki .
  3. Tue ne kannatintankojen avulla .
Istuimen lasku
  1. Käännä istuinta hieman ja nosta etukannatintanko ulos pidätinuran syvennyksestä.
  2. Laske istuinta varovasti, kunnes se lukittuu paikalleen.
Generaattorin jäähdytysilman suojusten erotus
    Graphic
    G414736
  1. Irrota neljä pulttia ja neljä lukkomutteria , joilla generaattorin jäähdytysilman ylä- ja alasuojus on kiinnitetty.
  2. Erota suojukset ja nosta yläsuojus, jotta pääset vetoakselin rasvanippoihin.
Generaattorin jäähdytysilman suojusten asennus
    Graphic
    G414737
  1. Kohdista generaattorin jäähdytysilman ylä- ja alasuojuksen urat vetoakselin harjatiivisteeseen ja generaattorin kannen laippaan .
    2. Graphic
    G414736
  2. Kohdista generaattorin jäähdytysilman ylä- ja alasuojuksen reiät puristuksen rajoitustappeihin.
  3. Asenna generaattorin jäähdytysilman suojukset ja puristuksen rajoitustapit neljällä pultilla ja neljällä lukkomutterilla .
Nostokohdat
Huomaa: Tue kone pukeilla, kun työskentelet koneen alla.
Käytä seuraavia kohtia koneen nostamiseen:
  • Etuosa: etuakseliputkessa olevien tunkin kannattimien aukot.
  • Takaosa: taka-akseliputki.
Graphic
G437877
  1. Koneen etuosa
  2. Tunkin kannattimet (etuakseliputki)
  3. Taka-akseliputki
  4. Koneen takaosa

Voitelu

Laakerien ja holkkien rasvaus
Koneessa on rasvanipat, jotka on voideltava säännöllisesti. Pölyiset ja likaiset käyttöolosuhteet saattavat aiheuttaa lian tunkeutumisen laakereihin ja holkkeihin, mistä on seurauksena nopeaa kulumista. Voitele rasvanipat välittömästi jokaisen pesun jälkeen huolimatta luettelon mukaisesta huoltovälistä.
  1. Valmistele kone huoltoa varten.
  2. Erota generaattorin jäähdytysilman suojukset.
  3. Rasvaa kaikki koneen nipat litiumpohjaisella rasvalla nro 2.
  4. Asenna generaattorin jäähdytysilman suojukset.
Rasvanippojen sijainnit
Käytettävä rasva: litiumpohjainen rasva nro 2
Pumpun vetoakselin U-liitos (3)
Huomaa: Pumpun vetoakseliin pääsee käsiksi koneen pohjasta.
Graphic
G452383
Graphic
G452384
Leikkuuyksikön nostovarren sylinterit (2 kussakin)
Nostovarren tapit (1 kussakin)
Graphic
G452355
Leikkuuyksikön kannatin ja tappi (2 kussakin)
Graphic
G452356
Nostovarren tappiakseli (1 kussakin)
Graphic
G452357
Taka-akselin raidetanko (2)
Graphic
G452368
Akselin olkatappi (1)
Graphic
G452379
Ohjaussylinterin pallonivelet (2)
Graphic
G452380

Moottorin huolto

Ilmanpuhdistimen tarkastus
    Graphic
    G415048
  1. Valmistele kone huoltoa varten.
  2. Avaa konepelti.
  3. Tarkista ilmansuodattimen kotelon päässä oleva huoltoilmaisin .
    4. Graphic
    G414762
  4. Jos huoltoilmaisimen näytössä näkyy punainen juova, vaihda ilmansuodatin.
  5. Purista pölynpoistoventtiiliä.
  6. Sulje ja salpaa konepelti.
Ilmansuodattimen huoltoilmaisimen nollaus
    Graphic
    G414765
  1. Jos huoltoilmaisimen näytössä näkyy punainen juova, paina ilmaisimen päässä olevaa nollauspainiketta.
  2. Sulje ja salpaa konepelti.
Ilmanpuhdistimen huolto
  • Tarkista, että ilmanottojärjestelmässä ei ole vuotoja, vaurioita tai löysiä letkunkiristimiä. Älä käytä viallista ilmansuodatinta.
  • Huolla ilmanpuhdistimen suodatin vain silloin, kun huoltoilmaisin edellyttää sitä. Ilmansuodattimen tarpeeton vaihtaminen vain kasvattaa mahdollisuutta, että moottoriin pääsee likaa suodattimen irrotuksen yhteydessä.
Tärkeää
Varmista, että suojus on asetettu oikein, että se on tiiviisti ilmanpuhdistimen rungon ympärillä ja että kuminen poistoventtiili osoittaa alaspäin, eli kello viiden ja seitsemän välille päästä katsottuna.

Graphic
G448875
Moottoriöljyn laatuvaatimukset
Öljylaatu
Käytä korkealaatuista, vähätuhkaista moottoriöljyä, joka täyttää tai ylittää API-huoltoluokituksen CH-4 tai sitä korkeamman vaatimukset.
Käytä seuraavaa moottoriöljyn viskositeettiluokitusta:
  • Suositus: SAE 15W-40 (yli –17 °C)
  • Vaihtoehto: SAE 10W-30 tai 5W-30 (kaikki lämpötilat)
Toro Premium -moottoriöljyä on saatavana valtuutetulta Toro-jälleenmyyjältä (viskositeettiluokitus 15W-40 tai 10W-30).
Kampikammion tilavuus
Noin 3,3 litraa suodattimen kanssa
Moottorin öljymäärän tarkistus
Huomaa: Tarkista öljy, kun moottori on jäähtynyt. Jos moottori on lämmin, odota 10 minuuttia ennen tarkistusta.
Tärkeää
Tarkista moottoriöljy päivittäin. Jos moottoriöljyn määrä on mittatikun Täynnä-merkin yläpuolella, moottoriöljyyn on ehkä sekoittunut polttoainetta.
Jos moottoriöljyn määrä on Täynnä-merkin yläpuolella, vaihda moottoriöljy.

Jos öljyn taso on mittatikun Add-merkinnän kohdalla tai sen alapuolella, lisää öljyä mittatikun Full-merkintään saakka.Älä täytä moottoria liian täyteen öljyä.
Tärkeää
Pidä moottoriöljyn määrä mittatikun ylä- ja alarajojen välissä. Jos moottorissa on liikaa tai liian vähän öljyä, seurauksena voi olla moottorivika.

  1. Valmistele kone huoltoa varten.
    2. Graphic
    G437900
    Graphic
    G439123
  2. Avaa konepelti.
  3. Tarkista moottoriöljyn määrä.
  4. Sulje ja salpaa konepelti.
Moottoriöljyn ja öljynsuodattimen vaihto
  1. Valmistele kone huoltoa varten.
    2. Graphic
    G437921
    Graphic
    G437922
  2. Tyhjennä öljy ja vaihda suodatin.
    Tärkeää
    Älä kiristä suodatinta liikaa.

  3. Avaa konepelti.
  4. Lisää öljyä kampikammioon.
  5. Sulje ja salpaa konepelti.

Polttoainejärjestelmän huolto

Tässä käyttöoppaassa on yksityiskohtaisemmat polttoaineen ja polttoainejärjestelmän huoltotiedot kuin moottorin käyttöoppaassa, joka on polttoainetta ja polttoainehuoltoa koskeva yleisopas.
On tärkeää ymmärtää, että polttoainejärjestelmän huolto, polttoaineen säilytys ja polttoaineen laatu edellyttävät toimenpiteitä, jotta käyttökatkokset ja suuret moottorin korjaukset voidaan välttää.
Polttoainejärjestelmä noudattaa tiukimpia valmistustoleransseja päästöjen ja ohjainten vaatimusten vuoksi. Dieselpolttoaineen laatu ja puhtaus ovat entistä tärkeämpiä dieselmoottoreissa nykypäivänä käytettävän korkeapaineisen yhteispaineruiskutusputkiston (HPCR) polttoaineen ruiskutusjärjestelmän pitkän käyttöiän vuoksi.
Tärkeää
Polttoainejärjestelmässä oleva vesi tai ilma vaurioittaa moottoria! Älä oleta, että uusi polttoaine olisi puhdasta. Varmista, että polttoaine on peräisin laadukkaalta toimittajalta. Säilytä polttoainetta oikein ja kuluta se 180 päivän sisällä.

Tärkeää
Jos polttoainesuodattimen vaihtoa, polttoainejärjestelmän huoltoa ja polttoaineen säilytystä koskevia ohjeita ei noudateta, moottorin polttoainejärjestelmä voi vikaantua ennenaikaisesti. Suorita kaikki polttoainejärjestelmän huoltotoimet ohjeistetuin aikavälein tai aina, kun polttoaineeseen pääsee epäpuhtauksia tai sen laatu on heikko.

Polttoaineen säilytys
Polttoaineen asianmukainen säilytys on tärkeää moottorin kannalta. Polttoaineen varastointisäiliöiden asianmukainen huolto usein unohdetaan, mikä johtaa epäpuhtauksien pääsemiseen koneeseen toimitettuun polttoaineeseen.
  • Hanki vain sen verran polttoainetta, minkä kulutat seuraavien 180 päivän kuluessa. Älä käytä polttoainetta, jota on säilytetty yli 180 päivän ajan. Näin polttoaineeseen pääsee vähemmän vettä ja muita epäpuhtauksia.
  • Jos vettä ei poisteta varastointisäiliöstä tai koneen polttoainesäiliöstä, säiliö tai polttoainejärjestelmän osat voivat ruostua tai likaantua. Homeesta, bakteereista tai sienistä säiliöön syntyvä liete rajoittaa virtausta ja tukkii suodattimen ja polttoaineruiskuttimet.
  • Seuraa säiliön polttoaineen laatua tarkistamalla polttoaineen varastointisäiliö ja koneen polttoainesäiliö säännöllisesti.
  • Varmista, että polttoaine on peräisin laadukkaalta toimittajalta.
  • Jos varastointisäiliössä tai koneen polttoainesäiliössä on vettä tai epäpuhtauksia, korjaa ongelma suorittamalla kaikki polttoainejärjestelmän huoltotoimet yhteistyössä polttoaineen toimittajan kanssa.
  • Älä säilytä dieselpolttoainetta säiliöissä, jotka on valmistettu sinkkipäällysteisistä osista.
Polttoaineen-/vedenerottimen huolto
Veden tyhjennys polttoaineen-/vedenerottimesta
  1. Tyhjennä vesi polttoaineen-/vedenerottimesta kuvan mukaisesti.
    Graphic
    G452998
  2. Esitäytä suodatin ja letkut korkeapainepumppuun.
Polttoaineen/veden erottimen suodattimen vaihto
  1. Vaihda suodatin kuvan mukaisesti.
    Graphic
    G452996
  2. Esitäytä suodatin ja letkut korkeapainepumppuun.
Polttoainesuodattimen huolto
  1. Kallista istuin auki.
  2. Irrota lattialevy irrottamalla neljä pulttia, joilla se on kiinnitetty koneeseen.
  3. Puhdista polttoainesuodattimen letkuliitäntöjen ympäristö.
    Huomaa: Puhdista letkuliitännät puhtaalla liinalla.
  4. Siirrä kiristimiä, jotka kiinnittävät letkut polttoainesuodattimen liittimiin, ja irrota letkut liittimistä.
  5. Kohdista tyhjennysastia suodattimen alle ja irrota suodatin.
    6. Graphic
    G439246
  6. Asenna uusi suodatin ja liitä letkut.
    Huomaa: Varmista, että suodatin on suunnattu kuvan mukaisesti.
  7. Kiinnitä polttoaineletkut suodattimeen liu’uttamalla letkun kiristimet takaisin paikoilleen.
  8. Esitäytä suodatin ja letkut korkeapainepumppuun.
  9. Käynnistä moottori ja tarkista, ettei suodattimen letkuliitäntöjen alueella ole vuotoja.
Polttoainesäiliön tyhjennys
  1. Valmistele kone huoltoa varten.
    2. Graphic
    G415054
  2. Aseta tyhjennysastia polttoainesäiliön tyhjennysventtiilin alle.
  3. Avaa tyhjennysventtiili ja anna polttoaineen valua säiliöstä.
  4. Huuhtele säiliö puhtaalla polttoaineella.
  5. Sulje tyhjennysventtiili.
Polttoaineletkujen ja liitäntöjen tarkastus
  1. Tarkasta, ettei polttoaineputkissa ole haurastumia, vaurioita tai löysiä liitäntöjä.
  2. Vaihda kaikki kuluneet kiristimet ja letkut.
    Huomaa: Jos vaihdat polttoaineletkuja, esitäytä polttoainejärjestelmä.
Polttoainejärjestelmän ilmaus
  1. Valmistele kone huoltoa varten.
  2. Varmista, että polttoainesäiliö on ainakin puolillaan.
  3. Avaa konepelti.

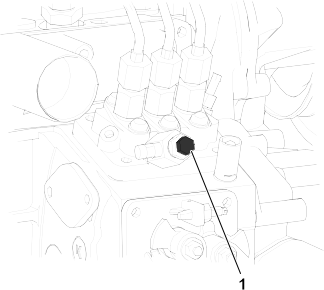

    4. Graphic
    G439312
  4. Avaa polttoaineen ruiskutuspumpussa oleva ilmausruuvi .
  5. Käännä virta-avain Käynnissä-asentoon.
    Huomaa: Sähkötoiminen polttoainepumppu alkaa työntää ilmaa ulos ilmausruuvin ympäriltä.
  6. Kiristä ruuvi ja käännä virta-avain Pysäytys-asentoon.
  7. Sulje ja salpaa konepelti.
Polttoaineputken sihdin puhdistus
Polttoaineputken irrotus
Polttoainesäiliössä oleva polttoaineputki on varustettu sihdillä, joka estää roskien pääsyn polttoainejärjestelmään. Irrota polttoaineputki ja puhdista sihti tarvittaessa.
  1. Valmistele kone huoltoa varten.
    2. Graphic
    G415055
  2. Irrota viisi ruuvia , joilla polttoaineanturin suojus on kiinnitetty polttoainesäiliöön , ja irrota suojus.
    3. Graphic
    G415056
  3. Irrota polttoaineanturin johdinsarjan 2-istukkainen liitin koneen johdinsarjan 2-nastaisesta liittimestä .
    4. Graphic
    G415057
  4. Siirrä kiristimiä , jotka kiinnittävät letkut polttoaineanturin liittimiin , ja irrota letkut liittimistä.
    5. Graphic
    G415058
  5. Löysää polttoaineanturin korkkia .
  6. Nosta polttoaineanturi varovasti säiliöstä.
    Huomaa: Älä taivuta polttoaineputkea, paluuputkea tai uimurin vartta.
Polttoaineputken puhdistus ja asennus
    Graphic
    G415060
  1. Puhdista polttoaineputken päässä oleva sihti.
    2. Graphic
    G415059
  2. Asenna polttoaineputki ja uimuri varovasti polttoainesäiliöön.
  3. Suuntaa polttoaineputken ja paluuputken liittimet sisäänpäin.
  4. Kiristä polttoaineanturin korkki polttoainesäiliöön.
    5. Graphic
    G415057
  5. Asenna letku polttoaineanturin liittimiin ja kiinnitä letkut liittimiin kiristimillä .
    6. Graphic
    G415056
  6. Kytke polttoaineanturin johdinsarjan liitin koneen johdinsarjan liittimeen.
    7. Graphic
    G415055
  7. Asenna polttoaineanturin suojus polttoainesäiliöön viidellä ruuvilla .
Polttoainejärjestelmän esitäyttö
Esitäytä polttoainejärjestelmä seuraavien tilanteiden jälkeen:
  • Polttoainesuodatin vaihdetaan.
  • Vedenerotin tyhjennetään jokaisen käytön jälkeen tai päivittäin.
  • Polttoaine on lopussa.
  • Polttoaineletku vaihdetaan tai polttoainejärjestelmä avataan mistä tahansa syystä.
Esitäytä polttoainejärjestelmä seuraavasti:
Tärkeää
Älä esitäytä polttoainejärjestelmää pyörittämällä moottoria käynnistysmoottorilla.

  1. Varmista, että polttoainesäiliössä on polttoainetta.
  2. Esitäytä suodatin ja letkut korkeapainepumppuun noudattamalla seuraavia vaiheita, jotta ehkäistään pumpun kuluminen ja vahingoittuminen:
    1. Käännä virta-avain Käynnissä-asentoon 15–20 sekunniksi.
    2. Käännä virta-avain Pysäytys-asentoon 30–40 sekunniksi.
      Huomaa: Näin elektroninen ohjausyksikkö sammuu.
    3. Käännä virta-avain Käynnissä-asentoon 15–20 sekunniksi.
    4. Tarkista suodatin ja letkut vuotojen varalta.
    5. Käynnistä moottori ja tarkista, että järjestelmässä ei ole vuotoja.

Sähköjärjestelmän huolto

Sähköjohtojen tarkastus
  1. Tarkasta sähköjohdot vaurioiden, kulumisen, löysien liittimien, sään aiheuttaman heikkenemisen ja kemikaalien aiheuttaman heikkenemisen varalta.
    Huomaa: Suorita kaikki tarvittavat korjaukset ennen koneen käyttöä.
Akun irrotus
Hengenvaara
Akkuneste sisältää rikkihappoa, jonka nieleminen on hengenvaarallista ja joka aiheuttaa vakavia kemiallisia palovammoja.
  • Akkunestettä ei saa juoda eikä päästää kosketuksiin ihon, silmien tai vaatteiden kanssa.
  • Käytä suojalaseja ja kumikäsineitä.
  • Akku on täytettävä paikassa, jossa on aina saatavilla puhdasta vettä ihon huuhtelua varten.

  1. Valmistele kone huoltoa varten.
  2. Avaa säleikkö.
    3. Graphic
    G416225
  3. Irrota akkualustan kansi painamalla akun suojuksen sivuja.
  4. Irrota akun miinuskaapeli .
  5. Vedä eristesuojus pois akun pluskaapelin liittimestä ja irrota pluskaapeli.
Akun kytkentä
    Graphic
    G416226
  1. Asenna pluskaapeli (punainen) akun plusnapaan (+).
  2. Asenna miinuskaapeli (musta) akun miinusnapaan (–).
  3. Voitele akun navat ja akkukaapelien liittimet Grafo 112X -suojarasvalla (Toro-osanumero 505-47).
  4. Vedä kumisuojus akun pluskaapelin liittimen päälle.
  5. Asenna akun suojus kohdistamalla suojuksen kielekkeet akkualustan loviin .
  6. Sulje ja salpaa säleikkö.
Akun lataus
  1. Kytke akku irti.
  2. Kytke 3–4 A:n akkulaturi akun napoihin.
  3. Lataa akkua 3–4 A:n virralla 4–8 tunnin ajan.
  4. Kun akku on latautunut, irrota laturi virtalähteestä ja akun navoista.
  5. Kytke akku.
Akun huolto
Huomaa: Pidä akkukengät ja koko akkukotelo puhtaana, koska likainen akku purkautuu vähitellen.
  1. Valmistele kone huoltoa varten.
  2. Avaa säleikkö.
  3. Tarkista akun kunto.
    Huomaa: Vaihda kulunut tai vaurioitunut akku.
  4. Irrota akun kaapelit ja poista akku koneesta.
  5. Puhdista koko akkukotelo liuoksella, jossa on ruokasoodaa ja vettä.
  6. Huuhtele kotelo puhtaalla vedellä.
  7. Kokoa akku koneeseen ja kytke akun kaapelit.
  8. Sulje ja salpaa säleikkö.
12 V:n sulakerasian sulakkeen vaihto
Sulakerasia sijaitsee istuimen alla.
    Graphic
    G437962
  1. Valmistele kone huoltoa varten.
  2. Irrota salpa ja kallista istuin.
  3. Vaihda palanut sulake tyypiltään ja ampeeriluvultaan vastaavaan sulakkeeseen.
  4. Sulje ja salpaa istuin.
48 V:n leikkuuyksikön sulakkeen vaihto
  1. Vapauta salpa ja avaa konepelti.
  2. Irrota 48 V:n sulakerasian suojus moottorin edestä vasemmalta puolelta.
    Graphic
    G416230
    1.  Suojus
    2.  Maxi-sulake
    3.  48 V:n sulakerasia
  3. Etsi avoin sulake sulakerasiasta.
    4. Graphic
    G416231
  4. Vaihda sulake tyypiltään ja ampeeriluvultaan vastaavaan sulakkeeseen. Katso ampeeriluvut sulakerasian suojuksen alla olevasta tarrasta.
  5. Asenna suojus 48 V:n sulakerasiaan.
  6. Sulje ja salpaa konepelti.
Kelan käyttösulakkeen vaihto
  1. Valmistele kone huoltoa varten.
  2. Vapauta salpa ja avaa konepelti.
    3. Graphic
    G439309
  3. Irrota moottorin edessä oikealla puolella olevan johtosulakepitimen suojus, jossa on merkintä Enable Fuse 10 A 125 V .
  4. Korvaa avoin sulake tyypiltään ja ampeeriluvultaan vastaavalla sulakkeella.
  5. Asenna suojus johtosulakepitimeen.
  6. Sulje ja salpaa konepelti.
Päävirtasulakkeen vaihto
  1. Valmistele kone huoltoa varten.
  2. Vapauta salpa ja avaa konepelti.
    3. Graphic
    G439310
  3. Irrota moottorin takana oikealla puolella olevan johtosulakepitimen suojus, jossa on merkintä Main B+ Power Fuse .
  4. Korvaa avoin sulake tyypiltään ja ampeeriluvultaan vastaavalla sulakkeella.
  5. Asenna johtosulakepitimen suojus.
  6. Sulje ja salpaa konepelti.

Vetojärjestelmän huolto

Rengaspaineen tarkistus
Vaara
Alhainen rengaspaine vähentää koneen vakautta rinteessä. Tämä voi aiheuttaa kaatumisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
Älä käytä liian alhaisia rengaspaineita.

Huomaa: Pidä renkaiden paineet suositelluissa rajoissa, jotta leikkuujäljen laatu pysyy hyvänä ja kone toimii oikein.
  1. Mittaa jokaisen renkaan rengaspaine. Oikea rengaspaine on 0,83–1,03 bar.
  2. Tarvittaessa lisää tai poista ilmaa, kunnes rengaspaine on 0,83–1,03 bar.
Pyöränmuttereiden kiristys
  1. Kiristä pyöränmutterit momenttiin 94–122 N·m ristikkäisessä järjestyksessä.
    Vaara
    Pyöränmuttereiden väärä kireys saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen.
    Pidä pyöränmuttereiden kireys oikeana.

Akselin navan mutterien kiristys
  1. Kiristä etuakselin navan mutterit momenttiin 407–542 N·m.
  2. Jos koneessa on CrossTrax®-jokapyöräveto, kiristä taka-akselin navan mutterit momenttiin 366–447 N·m.
Takapyörien suuntauksen tarkistus
  1. Käännä ohjauspyörää niin, että takapyörät osoittavat suoraan eteenpäin.
  2. Valmistele kone huoltoa varten.
  3. Mittaa keskeltä keskelle -etäisyys (akselikorkeudella) ohjaavien pyörien etu- ja takapuolella.
    Huomaa: Takapyörän aurauskulman säätö on oikea, jos pyörän etu- ja takaosan välinen mittausero on enintään 6 mm.
    Graphic
    G416236
    1. Ajoyksikön etupuoli
    2. 6 mm tai pienempi kuin renkaan takaosassa
    3. Keskeltä keskelle -etäisyys
  4. Jos mittausero on suurempi kuin 6 mm, säädä takapyörän aurauskulmaa.
Takapyörien aurauskulman säätö
    Graphic
    G416237
  1. Löysää vastamutteria raidetangon molemmissa päissä.
    Huomaa: Raidetangon päässä, jossa on ulkoinen ura, on vasemmanpuoleiset kierteet.
  2. Kierrä raidetankoa avainlappeen avulla.
  3. Mittaa keskeltä keskelle -etäisyys (akselikorkeudella) ohjaavien pyörien etu- ja takapuolella.
    Huomaa: Takapyörän aurauskulman säätö on oikea, jos pyörän etu- ja takaosan välinen mittausero on enintään 6 mm.
  4. Toista vaiheet 1 ja 2 tarvittaessa.
  5. Kiristä vastamutterit.

Jäähdytysjärjestelmän huolto

Jäähdytysnesteen tiedot
Jäähdytysnestesäiliö on täytetty tehtaalla veden ja etyleeniglykolipohjaisen käyttöikää pidentävän jäähdytysnesteen seoksella (seossuhde 50:50).
Tärkeää
Käytä vain kaupallisesti saatavia jäähdytysnesteitä, jotka täyttävät Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.
Älä käytä koneessa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa jäähdytysnestettä. Älä sekoita tavallista jäähdytysnestettä ja käyttöikää pidentävää jäähdytysnestettä keskenään.

Jäähdytysnestetyyppien taulukko
Etyleeniglykolijäähdytysnesteen tyyppi
Korroosionestoaineen tyyppi
Käyttöikää pidentävät jäätymisenestoaineet
Orgaaninen happotekniikka (OAT)
Tärkeää
Älä yritä erottaa tavallista (vihreää) epäorgaaniseen happotekniikkaan (IAT) perustuvaa ja käyttöikää pidentävää jäähdytysnestetyyppiä toisistaan värin perusteella.
Jäähdytysnestevalmistajat voivat värjätä käyttöikää pidentävää jäähdytysnestettä joillakin seuraavista väreistä: punainen, vaaleanpunainen, oranssi, keltainen, sininen, sinivihreä, violetti ja vihreä. Käytä jäähdytysnestettä, joka täyttää Käyttöikää pidentävien jäähdytysnesteiden vaatimukset -taulukossa luetellut määritykset.

Käyttöikää pidentävien jäähdytysnesteiden vaatimukset
ATSM International
SAE International
D3306 ja D4985
J1034, J814 ja 1941
Tärkeää
Jäähdytysneste on sekoitettava veteen, ja seoksen suhteen on oltava 50/50.

  • Suositus: kun sekoitukseen käytetään jäähdytysnestetiivistettä, se on sekoitettava tislattuun veteen.
  • Suositeltu vaihtoehto: jos tislattua vettä ei ole saatavilla, käytä tiivisteen sijaan valmiiksi sekoitettua jäähdytysnestettä.
  • Vähimmäisvaatimus: jos tislattua vettä ja valmiiksi sekoitettua jäähdytysnestettä ei ole saatavilla, sekoita jäähdytysnestetiiviste puhtaaseen juomakelpoiseen veteen.
Jäähdytysjärjestelmän tilavuus
Noin 6,6 litraa
Jäähdytysnesteen määrän tarkistus
Varoitus
Jos moottori on ollut käynnissä, paineistettua kuumaa jäähdytysnestettä voi tulla ulos, mikä voi aiheuttaa lievän tai kohtalaisen loukkaantumisen.
  • Älä aukaise jäähdyttimen korkkia moottorin käydessä.
  • Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.

  1. Valmistele kone huoltoa varten.
  2. Avaa konepelti.
    3. Graphic
    G439313
  3. Tarkista paisuntasäiliön jäähdytysnesteen määrä.
    Huomaa: Jäähdytysnestettä on sopivasti, jos sen pinta on säiliön sivulla olevien lisää- ja täynnä -merkkien välissä.
  4. Jos jäähdytysnesteen taso on alhainen, avaa paisuntasäiliön korkki ja lisää määrityksen mukaista jäähdytysnestettä, kunnes sen pinta on täynnä-merkin kohdalla.
    Huomaa: Älä täytä paisuntasäiliötä liian täyteen.
  5. Asenna paisuntasäiliön korkki.
  6. Sulje ja salpaa konepelti.
Jäähdytysjärjestelmän letkujen tarkastus
  1. Tarkasta, ettei jäähdytysjärjestelmän letkuissa ja putkissa ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja etteivät letkut ole kiertyneet tai kiinnitykset tai liitännät löystyneet.
    Huomaa: Suorita kaikki tarvittavat korjaukset ennen koneen käyttöä.
Moottorin jäähdytysjärjestelmän puhdistus
  1. Valmistele kone huoltoa varten.
  2. Avaa konepelti.
  3. Puhdista moottoritila huolellisesti roskista.
  4. Sulje ja salpaa konepelti.
    5. Graphic
    G416241
  5. Vapauta takasäleikön salvat ja käännä takasäleikkö auki.
  6. Puhdista säleikkö perusteellisesti paineilmalla.
    7. Graphic
    G416242
  7. Käännä kaksi öljynjäähdyttimen salpaa sisäänpäin ja kallista öljynjäähdytintä .
    8. Graphic
    G416243
  8. Puhdista öljynjäähdyttimen ja jäähdyttimen molemmat puolet perusteellisesti paineilmalla.
  9. Nosta öljynjäähdytin ja kiinnitä se kahdella salvalla.
  10. Sulje ja salpaa säleikkö.

Hihnojen huolto

Laturin hihnan kiristys
  1. Valmistele kone huoltoa varten.
  2. Avaa konepelti.
    3. Graphic
    G416989
  3. Tarkista laturin hihnan kireys painamalla sitä laturin ja kampiakselin hihnapyörien puolivälistä.
    Huomaa: Kun käytetään 10 kg:n voimaa, hihnan pitäisi painua 11 mm.
  4. Jos painuma on väärä, kiristä hihna seuraavien ohjeiden mukaan:
    1. Löysää laturin kannattimeen kiinnittäviä pultteja ja laturin olkatappia .
    2. Aseta vääntörauta laturin ja moottorin väliin ja siirrä laturia ulospäin.
    3. Kun hihnan kireys on oikea, kiristä pultit, joilla laturi on kiinnitetty kannattimeen, ja laturin olkatappi.
  5. Sulje ja salpaa konepelti.

Hydraulijärjestelmän huolto

Hydraulinesteen laatuvaatimukset
Säiliö on täytetty tehtaalla korkealaatuisella hydraulinesteellä. Tarkista hydraulinesteen taso ennen moottorin ensimmäistä käynnistystä ja sen jälkeen päivittäin.
Suositeltu hydraulineste: Toro PX Extended Life -hydraulineste (saatavana 19 litran astioissa tai 208 litran tynnyreissä).
Huomaa: Kun koneessa käytetään suositeltua nestettä, neste ja suodatin voidaan vaihtaa harvemmin.
Vaihtoehtoiset hydraulinesteet: Jos Toro PX Extended Life -hydraulinestettä ei ole saatavana, voidaan käyttää muita tavallisia, öljypohjaisia hydraulinesteitä, jotka täyttävät kaikki jäljempänä luetellut vaatimukset (ominaisuudet ja standardit). Älä käytä synteettistä nestettä. Pyydä voiteluaineiden jälleenmyyjältä neuvoja sopivan tuotteen valitsemiseen.
Huomaa: Toro ei vastaa vääränlaisten nesteiden käytöstä aiheutuneista vaurioista, joten käytä vain sellaisten tunnettujen valmistajien tuotteita, joiden luokituksiin voi luottaa.
Kulumista estävä hydraulineste, jolla on korkea viskositeetti-indeksi / alhainen jähmepiste, ISO VG 46
Ominaisuudet:
  Viskositeetti, ASTM D445 cSt / 40 °C 44–48
  Viskositeetti-indeksi, ASTM D2270 140 tai korkeampi
  Jähmepiste, ASTM D97 -37 °C – -45 °C
  Standardit: Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 tai M-2952-S)
Huomaa: Monet hydraulinesteet ovat lähes värittömiä, mikä vaikeuttaa vuotojen toteamista. Hydraulinesteelle tarkoitettua punaista värilisäainetta on saatavana 20 ml:n pulloissa. Yksi pullo riittää 15–22 litralle hydraulinestettä. Tilaa valtuutetulta Toro-jälleenmyyjältäsi, osanro 44-2500.
Tärkeää
Toro Premium Synthetic Biodegradable -hydraulineste on ainoa Toro hyväksymä luonnossa hajoava synteettinen neste. Neste on yhteensopiva Toro-hydraulijärjestelmissä käytettyjen elastomeerien kanssa, ja sitä voidaan käyttää useissa lämpötiloissa. Neste on yhteensopiva perinteisten mineraaliöljyjen kanssa, mutta paras mahdollinen luonnossa hajoavuus ja suorituskyky saavutetaan huuhtelemalla perinteinen neste perusteellisesti pois hydraulijärjestelmästä. Öljyä on saatavana 19 litran astioissa tai 208 litran tynnyreissä valtuutetulta Toro-jälleenmyyjältä.

Hydraulisäiliön tilavuus
41,6 litraa
Hydraulinesteen määrän tarkistus
Säiliö on täytetty tehtaalla korkealaatuisella hydraulinesteellä. Hydrauliöljy on paras tarkistaa, kun neste on viileää. Koneen on oltava kuljetuskokoonpanossa.
  1. Valmistele kone huoltoa varten.
  2. Puhdista hydraulisäiliön täyttökaulaa ja korkkia ympäröivä alue.
  3. Vedä mittatikku ulos täyttökaulasta ja pyyhi tikku puhtaalla liinalla.
  4. Työnnä mittatikku täyttökaulaan, vedä se taas ulos ja tarkista nestemäärä.
    Huomaa: Nesteen tason on oltava mittatikkuun merkityllä käyttöalueella.
    Tärkeää
    Älä ylitäytä säiliötä.

    Graphic
    G417019
    1. Täynnä-merkki (mittatikku)
    2. Lisää-merkki (mittatikku)
  5. Jos nestettä on liian vähän, lisää määritysten mukaista nestettä riittävä määrä, jotta pinta nousee täynnä-merkkiin saakka.
  6. Asenna mittatikku täyttökaulaan.
Hydrauliletkujen ja -putkien tarkastus
  1. Tarkasta, ettei hydrauliletkuissa ja putkissa ole vuotoja, kulumia, säävahinkoja tai kemiallisia vaurioita ja etteivät letkut ole kiertyneet tai kiinnitykset tai liitännät löystyneet.
    Huomaa: Suorita kaikki tarvittavat korjaukset ennen koneen käyttöä.
Syöttösuodattimen vaihto
Tärkeää
Muiden suodattimien käyttö saattaa mitätöidä joidenkin osien takuun.

  1. Valmistele kone huoltoa varten.
  2. Kallista istuin.
    3. Graphic
    G439314
  3. Aseta koneen vasemmalla puolella syöttösuodattimen alle tyhjennysastia.
  4. Irrota suodatin.
  5. Pyyhi suodattimen asennuskohta suodatinpäässä puhtaaksi.
  6. Levitä uuden syöttösuodattimen tiivisteeseen ohut kerros määritettyä hydraulinestettä.
  7. Kierrä suodatin suodatinpäähän käsin, kunnes tiiviste koskettaa asennuspintaa. Kierrä sitten suodatinta käsin vielä puoli kierrosta.
  8. Laske ja salpaa istuin.
Tarkistus vuotojen varalta
  1. Käynnistä moottori ja anna sen käydä noin kaksi minuuttia, jotta kaikki ilma purkautuu hydraulijärjestelmästä.
  2. Sammuta moottori, irrota virta-avain ja tarkista paluu- ja syöttösuodattimet vuotojen varalta.
    Huomaa: Korjaa kaikki hydraulivuotokohdat.
Hydraulinesteen vaihto
Jos neste saastuu, ota yhteys Toro-jälleenmyyjän, sillä koko järjestelmä on huuhdeltava. Saastunut neste näyttää maitomaiselta tai mustalta puhtaaseen nesteeseen verrattuna.
  1. Valmistele kone huoltoa varten.
  2. Aseta hydraulisäiliön pohjassa olevan jakoputken alle suuri tyhjennysastia.
    Graphic
    G439327
    1. Jakoputki
    2. Löysää liitintä tässä
    3. 90 asteen liitin
  3. Irrota 90 asteen liitin jakoputkesta ja anna säiliön tyhjentyä.
  4. Kun hydraulineste lakkaa valumasta säiliöstä, liitä 90 asteen liitin jakoputkeen.
  5. Täytä säiliö määrityksen mukaisella hydraulinesteellä.
    Tärkeää
    Käytä vain ohjeissa mainittuja hydraulinesteitä. Muut nesteet saattavat vahingoittaa järjestelmää.

  6. Asenna säiliön korkki paikalleen.
  7. Käynnistä moottori ja käytä kaikkia hydraulisia laitteita, jotta hydraulineste leviää koko järjestelmään.
  8. Tarkista hydraulinestevuodot.
  9. Tarkista nesteen määrä.

Leikkuuyksikön huolto

Kelan ja kiinteän terän kosketuksen tarkistus
  1. Tarkista kelan ja kiinteän terän kosketus, vaikka leikkuujälki olisikin ollut tyydyttävä.
    Huomaa: Kelan ja kiinteän terän on kosketettava toisiaan kevyesti koko pituudeltaan.
Teränpysäytyksen ajoituksen tarkistus
  1. Kytke leikkuuyksiköt ja nosta leikkuuyksiköt vetämällä nostovipua.
  2. Laske aika, joka kuluu nostokomennosta siihen, kun kaikki pyörivät kelat ovat pysähtyneet.
    Huomaa: Jos aikaa kuluu yli seitsemän sekuntia, ota yhteyttä valtuutettuun huoltoliikkeeseen.
Leikkuuyksiköiden läppäys
Vaara
Leikkuuyksiköiden tai muiden liikkuvien osien koskettaminen saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen.
  • Pidä sormet, kädet ja vaatteet etäällä leikkuuyksiköistä ja muista liikkuvista osista.
  • Älä yritä kääntää leikkuuyksiköitä kädellä tai jalalla moottorin käydessä.

Huomaa: Lisäohjeita läppäyksestä ja siihen liittyvistä menettelyistä on Toro Reel Mower Basics -oppaassa (sisältää teroitusohjeet), lomake 09168SL.
Koneen valmistelu
  1. Valmistele kone huoltoa varten.
  2. Kun moottori on sammutettu mutta avain on Käynnissä-asennossa, avaa tietokeskuksen näytön päävalikko.
  3. Vieritä päävalikossa alas kohtaan Huolto ja paina valintapainiketta.
  4. Vieritä Huolto-kohdassa alas kohtaan Front Backlap (Etuläppäys) ja Rear Backlap (Takaläppäys). Painamalla oikeanpuoleista navigointipainiketta voit kytkeä päälle haluamasi leikkuuyksiköt, jotka ovat pois päältä.
  5. Tee kaikille läpättäville leikkuuyksikölle asianmukaiset kelan ja kiinteän terän kohdistukset läppäystä varten.
Kelan ja kiinteän terän läppäys
  1. Käynnistä moottori ja anna sen käydä alhaisella joutokäynnillä.
    Vaara
    Moottorin nopeuden muuttaminen läppäyksen aikana saattaa aiheuttaa leikkuuyksikköjen pysähtymisen, josta voi olla seurauksena kuolema tai vakava loukkaantuminen.
    • Älä muuta moottorin nopeutta läppäyksen aikana.
    • Läppää ainoastaan moottorin joutokäynnin aikana.

  2. Aloita määritettyjen kelojen läppäys kytkemällä voimanulosotto ja siirtämällä leikkuunohjaussäädin eteenpäin.
  3. Lisää läppäysainetta pitkävartisella harjalla.
    Hengenvaara
    Leikkuuyksiköiden koskettaminen niiden liikkuessa johtaa kuolemaan tai vakavaan loukkaantumiseen.
    Henkilövahinkojen välttämiseksi pysy pois leikkuuyksikköjen lähettyviltä, ennen kuin jatkat.

    Tärkeää
    Älä käytä lyhytvartista harjaa.

  4. Jos kelat pysähtyvät tai oikuttelevat läppäyksen aikana, valitse suurempi nopeus, kunnes nopeus tasaantuu, ja palauta sitten kelan nopeus haluttuun nopeuteen. Tähän voidaan käyttää tietokeskuksen näytön painikkeita.
  5. Jos leikkuuyksiköitä täytyy säätää läppäyksen aikana, toimi seuraavasti:
    1. Siirrä leikkuunohjaussäädin taaksepäin ja vapauta voimanulosotto.
    2. Sammuta moottori ja irrota virta-avain.
    3. Säädä leikkuuyksiköt.
    4. Toista vaiheet 1–3.
  6. Toista vaihe 3 kaikille läpättäville leikkuuyksiköille.
Läppäyksen viimeistely
  1. Siirrä leikkuunohjausvipu taaksepäin ja vapauta voimanulosotto painamalla voimanulosoton kytkintä.
  2. Sammuta läppäystoiminnot tietokeskuksen näytön painikkeilla.
    Tärkeää
    Jos läppäystoimintoa ei palauteta Pois-asetukseen läppäyksen jälkeen, leikkuuyksiköt eivät nouse tai toimi oikein.

  3. Sammuta moottori ja irrota virta-avain.
  4. Pese läppäysaine kokonaan pois leikkuuyksiköistä.
  5. Saat paremman leikkuusärmän, jos pyyhkäiset kiinteän terän etusivua viilalla läppäyksen jälkeen.
    Huomaa: Leikkuusärmän läppäyksestä saattaa aiheutua jäysteitä ja epätasaisuuksia. Voit parantaa leikkuusärmää ja poistaa jäysteet viilaamalla leikkuusärmää 90 asteen kulmassa kiinteän terän etusivuun nähden.
  6. Kohdista leikkuuyksikön kela ja kiinteä terä tarvittaessa.
  7. Säädä leikkuuyksikön kelan nopeus haluttuun leikkuuasetukseen.

Rungon kunnossapito

Turvavyön tarkistus
  1. Tarkista, että turvavyössä ei ole kulumia, repeämiä tai muita vaurioita. Vaihda turvavyöt, jos jokin niiden osa ei toimi kunnolla.
  2. Puhdista turvavyö tarpeen mukaan.

Puhdistus

Koneen pesu
  1. Pese kone tarpeen mukaan. Käytä pesuun pelkkää vettä tai vettä ja mietoa pesuainetta. Koneen voi pestä liinalla.
    Tärkeää
    • Älä puhdista konetta suolapitoisella tai kierrätetyllä vedellä.
    • Älä pese konetta painepesurilla. Painepesu voi vahingoittaa sähköjärjestelmää, irrottaa tärkeitä tarroja tai huuhtoa pois tarpeellisen rasvan kitkakohdista. Älä käytä liian paljon vettä kojetaulun, moottorin ja akun läheisyydessä.
    • Älä pese konetta moottorin ollessa käynnissä. Koneen peseminen moottorin käydessä voi vaurioittaa moottorin sisäosia.





Säilytys


Koneen varastointi

  1. Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt alas, kytke seisontajarru, sammuta moottori ja irrota virta-avain.
  2. Puhdista ajoyksikkö, leikkuuyksiköt ja moottori huolellisesti.
  3. Tarkista rengaspaine.
  4. Tarkista, että kiinnikkeet eivät ole löysällä, ja kiristä ne tarvittaessa.
  5. Rasvaa tai öljyä kaikki rasvanipat ja nivelet. Pyyhi pois ylimääräinen voiteluaine.
  6. Hio varovasti ja maalaa korjausmaalilla maalipinnat, jotka ovat naarmuuntuneet, lohkeilleet tai ruostuneet. Korjaa kaikki metallirungossa olevat kolhut.
  7. Huolla akku ja kaapelit seuraavasti:
    1. Irrota akkuliittimet akun navoista.
    2. Puhdista akku, liittimet ja navat teräsharjalla ja ruokasoodaliuoksella.
    3. Voitele kaapeliliittimet ja akun navat Grafo 112X -suojarasvalla (Toro osanro 505-47) tai vaseliinilla ruostumisen ehkäisemiseksi.
    4. Lataa akkua hitaasti 60 päivän välein 24 tunnin ajan, jotta akkuun ei muodostu lyijysulfaattia.
  8. Valmistele moottori seuraavasti:
    1. Tyhjennä moottoriöljy öljypohjasta ja aseta tyhjennystulppa paikalleen.
    2. Irrota ja hävitä öljynsuodatin. Asenna uusi öljynsuodatin.
    3. Lisää moottoriin määrityksen mukaista moottoriöljyä.
    4. Käynnistä moottori ja käytä sitä joutokäynnillä parin minuutin ajan.
    5. Sammuta moottori ja irrota virta-avain.
    6. Huuhtele polttoainesäiliö tuoreella ja puhtaalla polttoaineella.
    7. Varmista kaikki polttoainejärjestelmän liitännät.
    8. Puhdista ja huolla ilmanpuhdistinjärjestelmä perusteellisesti.
    9. Tiivistä ilmanpuhdistimen imuaukko sekä pakoaukko säänkestävällä teipillä.
    10. Tarkista pakkassuojaus ja lisää veden ja etyleeniglykolin seosta (50/50) alueella odotettavissa olevan alimman lämpötilan mukaan.

Akun säilytys

Jos kone varastoidaan yli 30 päivän ajaksi, irrota akku ja lataa se täyteen. Säilytä sitä hyllyllä tai koneessa. Älä kytke kaapeleita, jos säilytät akkua koneessa. Varastoi akku viileään tilaan, jotta sen lataus purkautuu mahdollisimman hitaasti. Varmista, että akku on ladattu täyteen, jotta se ei jäädy. Täysin ladatun akun ominaispaino on 1,265–1,299.
