Predelava sprednjega samoslednega kolesa

1. Pritisnite gumb za ZAUSTAVITEV in počakajte, da se vsi premikajoči se deli ustavijo.

2. Stroj obrnite na bok.

3. Stikalo za vklop/izklop obrnite v položaj za IZKLOP.



   Diagram 1

   1. Položaj za IZKLOP
   2. Položaj za VKLOP

1. Dvignite zadnji del obroča in v krožnem zaporedju sprostite 6 sponk, s katerimi je obroč pritrjen na okrov. Obroč okrova potisnite nazaj in ga odstranite.



   Diagram 2

   1. Obroč okrova

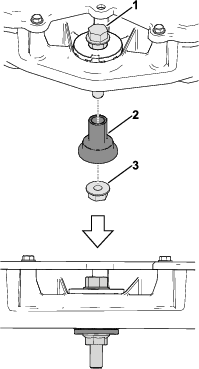

2. Odstranite gumijaste manšete, nameščene v nosilcih okrova.

   Shranite jih za poznejšo ponovno namestitev.



   Diagram 3

   1. Gumijaste manšete

3. Odvijte 8 vijakov, s katerimi so nosilci okrova pritrjeni na okrov.

   Shranite jih za poznejšo ponovno namestitev.



   Diagram 4

   Prikazana je leva stran stroja. To ponovite še na desni strani.

4. Jezičke nosilcev okrova previdno potisnite navznoter in navzdol, da sprostite okrov. Tako sprostite vse nosilce.



   Diagram 5

   1. Okrov
   2. Nosilec okrova

5. Dvignite okrov in ga odmaknite od šasije. Odložite ga na stran.



   Diagram 6

1. Odstranite vijak in pokrov nad vilicami samoslednega kolesa.



   Diagram 7

   1. Vijak
   2. Pokrov
   3. Varovalna matica
   4. Podložka
   5. Ležaj
   6. Distančnik
   7. Vilice samoslednega kolesa

2. Odstranite varovalno matico, s katero so vilice samoslednega kolesa pritrjene na šasijo, ter podložki, ležaja in distančnik, ki so pritrjeni na šasijo.

   Vilice samoslednega kolesa morajo zdrsniti ven.

3. Odstranite drobir iz vdolbine za samosledno kolo.

Deli potrebni za ta postopek:

1. Namestite nadomestni zgornji nosilec ležaja tako, da rebra na šasiji poravnate z režami na nosilcu ležaja. Ročno ga pritisnite noter.



   Diagram 8

2. S spodnje strani namestite nadomestni nosilec spodnjega ležaja.



   Diagram 9

   1. Vijak (5/16 x 2")
   2. Nosilec spodnjega ležaja
   3. Matica

3. S priloženim vijakom (5/16 x 2") in matico privijte nosilec spodnjega ležaja na nosilec zgornjega ležaja in šasijo, tako da se vse tesno prilega.

   Zgornji del spodnjega nosilca ležaja mora biti poravnan s površino zgornjega nosilca ležaja.

4. Odstranite matico in vijak.

5. Z roko ali s pomočjo matice in vijaka pritisnite 2 plastični puši v nosilca ležajev, tako da se bosta tesno prilegali.

   Important: Pazite, da ne poškodujete prirobnic ali notranjih obodov nosilcev ležajev.



   Diagram 10

   Namestitev plastičnih puš

6. Na obročasti nastavek vilic samoslednega kolesa namestite podložko.



   Diagram 11

   1. Podložka
   2. Obročasti nastavek vilic samoslednega kolesa
   3. Razcepka
   4. Podložka

7. S spodnje strani šasije potisnite vilice kolesa v nosilce ležajev.

8. Na vilice namestite dodatno podložko in razcepko ter s kleščami ovijte nožice okoli vilic.

9. Preverite, ali se kolo prosto vrti.

10. Postopek ponovite za drugo samosledno kolo.

1. Na šasijo namestite okrov.

2. Jezičke nosilcev okrova zavihajte navznoter in navzgor čez površino za pritrditev ohišja.

3. Namestite in z momentnim ključem privijte 8 vijakov, ki ste jih odstranili v koraku 3 od Odstranjevanje okrova.

4. Namestite 4 manšete, ki ste jih odstranili v koraku 2 od Odstranjevanje okrova.

5. Ponovno namestite obroč okrova tako, da glave sponk potisnete pod sprednji rob pokrova, nato pa pritisnete navzdol po celotnem obodu obroča pokrova, da vse sponke pritrdite na okrov.

6. Stikalo za vklop/izklop obrnite v položaj za VKLOP. Znova vklopite normalno delovanje.
