Priekšējo ritentiņu pārstrādāšana

1. Nospiediet pogu STOP un pagaidiet, kamēr visas kustīgās daļas apstājas.

2. Pagrieziet zālienu pļāvēju uz tā sāniem.

3. Pagrieziet barošanas slēdzi pozīcijā IZSL.



   Zīmējums 1

   1. IZSLēGTA pozīcija
   2. IESLēGTA pozīcija

1. Paceliet uz augšu apvalka gredzena aizmuguri un darbojieties ap gredzenu, lai atbrīvotu 6 skavas, kas fiksē gredzenu pie apvalka. Virziet apvalka gredzenu uz aizmuguri, lai to noņemtu.



   Zīmējums 2

   1. Apvalka gredzens

2. Noņemiet gumijas pārvalkus, kas nosedz apvalka stiprinājumus.

   Saglabājiet turpmākai uzstādīšanai.



   Zīmējums 3

   1. Gumijas pārvalki

3. Noņemiet 8 bultskrūves, kas fiksē apvalka stiprinājumus pie apvalka.

   Saglabājiet turpmākai uzstādīšanai.



   Zīmējums 4

   Parādīta mašīnas kreisā puse. Atkārtojiet labajai pusei.

4. Spiediet apvalka stiprinājumu cilnes maigi uz iekšu un uz leju ārā, lai atbrīvotu apvalku. Atkārtojiet katram apvalka stiprinājumam.



   Zīmējums 5

   1. Apvalks
   2. Apvalka stiprinājums

5. Paceliet apvalku uz augšu un prom no šasijas. Nolieciet malā.



   Zīmējums 6

1. Noņemiet bultskrūvi un pārsegu, kas atrodas virs ritentiņa dakšas.



   Zīmējums 7

   1. Bultskrūve
   2. Pārsegs
   3. Pretuzgrieznis
   4. Paplāksnis
   5. Gultnis
   6. Starplika
   7. Ritentiņa dakša

2. Noņemiet pretuzgriezni, kas fiksē ritentiņa dakšu pie šasijas, kā arī paplākšņus, gultņus un starpliku, kas fiksēta pie šasijas.

   Ritentiņa dakšai ir jāizslīd ārā.

3. Iztīriet liekos gružus no ritentiņa dobuma.

Šai procedūrai nepieciešamās detaļas:

1. Uzstādiet nomaiņas augšējo gultņa balstu, noregulējot šasijas ribas un balsta iegriezumus gultņa balstā. Iespiediet ar roku.



   Zīmējums 8

2. Ievietojiet nomaiņas apakšējo gultņa balstu no apakšas.

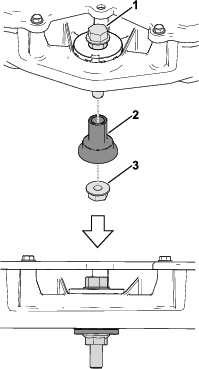

   Zīmējums 9

   1. Bultskrūve (5/16 × 2 collas)
   2. Apakšējais gultņa balsts
   3. Uzgrieznis

3. Izmantojot nodrošināto bultskrūvi (5/16 × 2 collas) un uzgriezni, pievelciet apakšējo gultņa balstu augšējā gultņa balstā un šasijā, līdz tie cieši pieguļ.

   Apakšējam gultņa balstam jābūt vienā līmenī ar apakšējā gultņa balsta virsmu.

4. Noņemiet uzgriezni un bultskrūvi.

5. Piespiediet 2 plastmasas bukses gultņa balstos ar roku vai ar uzgriežņa un bultskrūves kombināciju, līdz tās pilnībā atrodas vietā.

   Important: Raugieties nesabojāt atloku vai gultņa balstu iekšējo diametru.



   Zīmējums 10

   Plastmasas bukšu uzstādīšana

6. Uzlieciet paplāksni uz ritentiņa dakšas pleca.



   Zīmējums 11

   1. Paplāksnis
   2. Ritentiņa dakšas plecs
   3. Cilpveida tapa
   4. Paplāksnis

7. Virziet ritentiņa dakšu gultņa balstos no šasijas apakšpuses.

8. Uzlieciet papildu paplāksni virs dakšas un uzstādiet cilpveida tapu, saliecot kājas ap dakšu, izmantojot knaibles.

9. Pārbaudiet, vai ritentiņš griežas brīvi.

10. Atkārtojiet procedūru otram ritentiņam.

1. Uzstādiet apvalku pāri šasijai.

2. Pavelciet apvalka stiprinājuma cilnes uz iekšu un uz augšu pāri apvalka stiprinājuma virsmai.

3. Uzstādiet un pievelciet 8 bultskrūves, ko iepriekš noņēmāt 3. darbībā no Apvalka noņemšana.

4. Uzstādiet 4 gumijas pārvalkus, ko iepriekš noņēmāt 2. darbībā no Apvalka noņemšana.

5. Salieciet atpakaļ apvalka gredzenu, virzot skavas galviņas zem priekšējā apvalka atloka, un pēc tam piespiediet gar apvalka gredzena perimetru, lai fiksētu apkārt esošās skavas pie apvalka.

6. Pagrieziet barošanas slēdzi pozīcijā IESL. Atgriezieties pie normālas darbības.
