Reformulação da roda giratória frontal

1. Prima o botão STOP (parar) e aguarde que todas as peças em movimento parem.

2. Coloque o cortador de lado.

3. Coloque o interruptor na posição ON (ligar).



   Figura 1

   1. Posição OFF (desligar)
   2. Posição ON (ligar)

1. Levante a traseira da proteção do anel e contorne o anel para libertar os 6 grampos que prendem o anel à proteção. Deslize o anel do resguardo para trás e remova-o.



   Figura 2

   1. Anel do resguardo

2. Remova as capas de borracha que cobrem os suportes do resguardo.

   Guarde-os para instalação posterior.



   Figura 3

   1. Capas de borracha

3. Remova os 8 parafusos que prendem os suportes do resguardo ao resguardo.

   Guarde-os para instalação posterior.



   Figura 4

   Ilustração do lado esquerdo da máquina. Repita para o lado direito da máquina.

4. Empurre as patilhas de montagem do resguardo cuidadosamente para dentro e para baixo, de forma a libertar o resguardo. Repita para todos os suportes do resguardo.



   Figura 5

   1. Resguardo
   2. Suporte do resguardo

5. Levante o resguardo para cima e para fora do chassis. Coloque-o de lado.



   Figura 6

1. Remova o parafuso e a tampa localizados por cima da forquilha da roda giratória.



   Figura 7

   1. Parafuso
   2. Tampa
   3. Porca de bloqueio
   4. Anilha
   5. Rolamento
   6. Espaçador
   7. Forquilha da roda giratória

2. Remova a porca de bloqueio que prende a forquilha de roda giratória ao chassis, bem como as anilhas e o espaçador que prendem o chassis.

   A forquilha da roda giratória desliza para fora.

3. Limpe o excesso de detritos da cavidade da forquilha.

Peças necessárias para este passo:

1. Instale o suporte do rolamento superior sobresselente, alinhando-o com as nervuras do chassis e os recortes do suporte no suporte do rolamento. Exerça pressão com a mão.

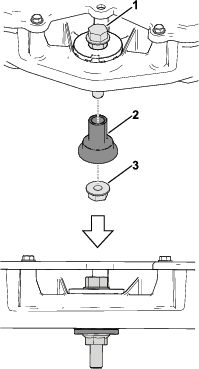

   Figura 8

2. Insira o suporte do rolamento inferior sobresselente a partir de baixo.



   Figura 9

   1. Parafuso (5/16 x 2 pol.)
   2. Suporte do rolamento inferior
   3. Porca

3. Utilizando o parafusos fornecido (5/16 x 2 pol.) e uma porca, aperte o suporte do rolamento inferior ao suporte do rolamento superior e o chassis até ficarem apertados.

   A parte superior do suporte do rolamento inferior deve estar nivelada com a superfície do suporte do rolamento superior.

4. Remova a porca e o parafuso.

5. Pressione os dois casquilhos de plástico nos suportes dos rolamentos utilizando a mão ou com uma combinação de uma porca e um parafuso até assentarem completamente.

   Important: Seja cuidadoso para não danificar a flange ou o diâmetro interno dos suportes dos rolamentos.



   Figura 10

   Instalação dos casquilhos de plástico

6. Adicione uma anilha ao ombro da forquilha da roda giratória.



   Figura 11

   1. Anilha
   2. Ombro da forquilha da roda giratória
   3. Contrapino
   4. Anilha

7. Deslize a forquilha da roda giratória para os suportes dos rolamentos a partir da parte de baixo do chassis.

8. Adicione uma anilha adicional por cima da forquilha e instale um perno de gancho, dobrando as pernas À volta da forquilha usando alicates.

9. Verifique se a roda giratória se movimenta livremente.

10. Repita os passos para a outra roda giratória.

1. Instale o resguardo por cima do chassis.

2. Puxe as patilhas dos suportes do resguardo para dentro e para cima, por cima da superfície de montagem do resguardo.

3. Instale e aperte os 8 parafusos que removeu anteriormente na etapa 3 de Remoção do resguardo..

4. Instale e aperte as 4 capas de borracha que removeu anteriormente na etapa 2 de Remoção do resguardo..

5. Monte novamente o anel do resguardo, deslizando as cabeças dos grampos por baixo da parte frontal do resguardo e depois exerça pressão ao longo do perímetro do anel do resguardo para prender os grampos restantes ao resguardo.

6. Coloque o interruptor na posição ON (ligar). Voltar ao funcionamento normal.
