Obrada prednjeg točkića

1. Pritisnite dugme STOP i sačekajte da se svi pokretni delovi zaustave.

2. Okrenite kosilicu na bok.

3. Okrenite glavni prekidač u ISKLJUčEN položaj.



   Слика 1

   1. ISKLJUčEN položaj
   2. UKLJUčEN položaj

1. Podignite zadnji deo prstena obloge i pratite prsten da biste otpustili 6 kopči koje pričvršćuju prsten za oblogu. Prevucite prsten obloge unazad da biste je uklonili.



   Слика 2

   1. Prsten obloge

2. Uklonite gumene navlake koje prekrivaju nosače obloge.

   Sačuvajte za kasniju instalaciju.



   Слика 3

   1. Gumene navlake

3. Uklonite 8 zavrtnjeva koji pričvršćuju nosače za oblogu.

   Sačuvajte za kasniju instalaciju.



   Слика 4

   Prikazana je leva strana mašine. Ponovite na desnoj strani.

4. Pažljivo gurnite jezičke nosača obloge ka unutra i nadole da biste oslobodili oblogu. Ponovite za svaki nosač obloge.



   Слика 5

   1. Obloge
   2. Nosač obloge

5. Podignite oblogu i odvojite je od šasije. Odložite po strani.



   Слика 6

1. Uklonite zavrtanj i poklopac koji se nalaze iznad vile točkića.



   Слика 7

   1. Zavrtanj
   2. Poklopac
   3. Kontranavrtka
   4. Podloška
   5. Ležaj
   6. Odstojnik
   7. Vile točkića

2. Uklonite navrtku koja pričvršćuje vile točkića za šasiju, kao i podloške, ležajeve i odstojnik pričvršćene za šasiju.

   Vile točkića treba da iskliznu.

3. Očistite ostatke prljavštine u otvoru točkića.

Делови потребни за овај поступак:

1. Montirajte zamenski gornji nosač ležaja poravnavajući rebra šasije i pomoćne izreze na nosaču ležaja. Pritisnite rukom.



   Слика 8

2. Umetnite zamenski donji nosač ležaja odozdo.

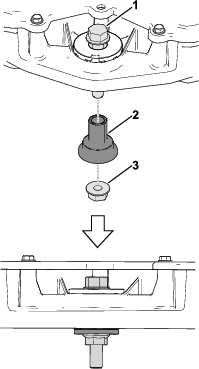

   Слика 9

   1. Zavrtanj (5/16 x 2")
   2. Donji nosač ležaja
   3. Navrtka

3. Pomoću isporučenog zavrtnja (5/16 x 2") i navrtke, pritegnite donji nosač ležaja u gornji nosač ležaja i šasiju dok ne nalegne do kraja.

   Gornji deo donjeg nosača ležaja treba da bude u ravni sa površinom gornjeg nosača ležaja.

4. Uklonite navrtku i zavrtanj.

5. Rukom pritisnite 2 plastične čaure u nosače ležaja ili pomoću navrtke i zavrtnja dok ne nalegnu do kraja.

   Important: Vodite računa da ne oštetite prirubnicu ili unutrašnji prečnik nosača ležaja.



   Слика 10

   Montiranje plastičnih čaura

6. Dodajte podlošku na oslonac vila točkića.



   Слика 11

   1. Podloška
   2. Oslonac vila točkića
   3. Opružni osigurač
   4. Podloška

7. Navucite vile točkića u nosače ležajeva preko donje strane šasije.

8. Postavite dodatnu podlošku preko vila i postavite opružni osigurač, savijajući kleštima krake oko vila.

9. Proverite da li se točkić slobodno okreće.

10. Ponovite postupak za ostale točkiće.

1. Montirajte oblogu preko šasije.

2. Povucite jezičke nosača ka unutra i nagore preko površine za montiranje obloge.

3. Montirajte i pritegnite 8 zavrtnjeva koje ste prethodno uklonili u koraku 3 u Uklanjanje obloge.

4. Montirajte 4 gumene navlake koje ste prethodno uklonili u koraku u 2 u Uklanjanje obloge.

5. Ponovo sastavite prsten obloge postavljajući kopče ispod prednje ivice obloge i zatim pritisnite nadole duž ivice prstena obloge da biste pričvrstili ostale kopče za oblogu.

6. Okrenite glavni prekidač u UKLJUčEN položaj. Vratite u normalan režim rada.
