Priekinių ratukų perdarymas

1. Paspauskite mygtuką STOP ir palaukite, kol visos judančios dalys sustos.

2. Paverskite vejapjovę ant šono.

3. Pasukite maitinimo jungiklį į IšJUNGTą padėtį.



   Skaičiai 1

   1. IšJUNGTA padėtis
   2. ĮJUNGTA padėtis

1. Pakelkite galinę gaubto žiedo dalį ir, judėdami aplink žiedą, atlaisvinkite 6 spaustukus, kuriais žiedas pritvirtintas prie gaubto. Norėdami nuimti, stumkite gaubto žiedą atgal.



   Skaičiai 2

   1. Gaubto žiedas

2. Nuimkite gumines apsaugas, dengiančias gaubto laikiklius.

   Pasilikite, kad galėtumėte uždėti vėliau.



   Skaičiai 3

   1. Guminės apsaugos

3. Išsukite 8 varžtus, kuriais gaubto laikikliai pritvirtinti prie gaubto.

   Pasilikite, kad galėtumėte uždėti vėliau.



   Skaičiai 4

   Parodyta kairioji įrenginio pusė. Pakartokite dešinėje pusėje.

4. Švelniai stumkite gaubto laikiklių ąseles į vidų ir žemyn, kad atlaisvintumėte gaubtą. Pakartokite veiksmą su kiekvienu gaubto laikikliu.



   Skaičiai 5

   1. Gaubtas
   2. Gaubto laikiklis

5. Pakelkite gaubtą į viršų ir nukelkite nuo važiuoklės. Atidėkite į šalį.



   Skaičiai 6

1. Išsukite varžtą ir dangtelį, esantį virš ratuko šakutės.



   Skaičiai 7

   1. Varžtas
   2. Dangtelis
   3. Veržlė
   4. Tarpiklis
   5. Guolis
   6. Tarpinė
   7. Ratuko šakutė

2. Nuimkite veržlę, kuria ratuko šakutė pritvirtinta prie važiuoklės, taip pat prie važiuoklės pritvirtintus tarpiklius, guolius ir tarpinę.

   Ratuko šakutė turi išslysti.

3. Išvalykite ratuko ertmėje esančius nešvarumus.

Šiai procedūrai reikalingos dalys:

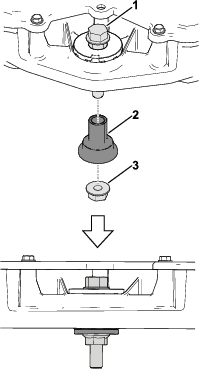

1. Sumontuokite pakaitinę viršutinę guolio atramą sulygiuodami važiuoklės briaunas ir guolio atramos išpjovas. Įspauskite ranka.



   Skaičiai 8

2. Įstatykite pakaitinę apatinę guolio atramą iš apačios.



   Skaičiai 9

   1. Varžtas (5/16 × 2")
   2. Apatinė guolio atrama
   3. Veržlė

3. Naudodami pateiktą varžtą (5/16 × 2") ir veržlę, veržkite apatinę guolio atramą prie viršutinės guolio atramos ir važiuoklės, kol gerai priglus.

   Apatinės guolio atramos viršus turi būti viename lygyje su viršutinės guolio atramos paviršiumi.

4. Išsukite veržlę ir varžtą.

5. 2 plastikines įvores į guolių atramas įspauskite ranka arba veržlių ir varžtų deriniu, kol jos visiškai priglus.

   Important: Būkite atsargūs, kad nepažeistumėte flanšo arba vidinio guolių atramų skersmens.



   Skaičiai 10

   Plastikinių įvorių montavimas

6. Ant ratuko šakutės peties uždėkite tarpiklį.



   Skaičiai 11

   1. Tarpiklis
   2. Ratuko šakutės petys
   3. Vielokaištis
   4. Tarpiklis

7. Įstumkite ratukų šakutę į guolių atramas iš važiuoklės apačios.

8. Uždėkite papildomą tarpiklį ant šakutės ir įstatykite vielokaištį, replėmis sulenkdami kojeles aplink šakutę.

9. Patikrinkite, ar ratukas sukasi laisvai.

10. Pakartokite procedūrą su kitu ratuku.

1. Uždėkite gaubtą ant važiuoklės.

2. Patraukite gaubto laikiklio ąseles į vidų ir aukštyn virš gaubto laikiklio paviršiaus.

3. Įsukite ir sukimo momentu priveržkite 8 varžtus, kuriuos prieš tai išsukote 3 veiksme, Gaubto nuėmimas.

4. Sumontuokite 4 gumines apsaugas, kurias anksčiau nuėmėte 2 veiksme, Gaubto nuėmimas.

5. Iš naujo sumontuokite gaubto žiedą, įkišdami spaustukų galvutes po priekine gaubto briauna ir paspausdami žemyn palei gaubto žiedo perimetrą taip, kad gretimi spaustukai prisitvirtintų prie gaubto.

6. Pasukite vejapjovės maitinimo jungiklį į įJUNGTą padėtį. Galite vėl naudoti įprastai.
