Az első önbeálló kerék átdolgozása

1. Nyomja meg a STOP gombot, és várja meg, míg leállnak a mozgó alkatrészek.

2. Fordítsa az oldalára a fűnyírót.

3. Állítsa a főkapcsolót KI helyzetbe.



   Ábra 1

   1. KI helyzet
   2. BE helyzet

1. Emelje fel a burkolatgyűrű hátsó részét, majd a gyűrű körül haladva oldja ki a gyűrűt a burkolathoz rögzítő 6 kapcsot. Csúsztassa el hátrafelé a burkolatgyűrűt az eltávolításához.



   Ábra 2

   1. Burkolatgyűrű

2. Távolítsa el a burkolatleszorító elemeket fedő gumielemeket.

   Őrizze meg őket, a későbbiekben szükség lesz rájuk.



   Ábra 3

   1. Gumielemek

3. Távolítsa el a burkolatleszorító elemeket a burkolathoz rögzítő 8 csavart.

   Őrizze meg őket, a későbbiekben szükség lesz rájuk.



   Ábra 4

   A képen a gép bal oldala látható. Ismételje ezt meg a jobb oldalon.

4. A burkolatleszorító elemek füleit óvatosan nyomja befelé és lefelé az útból, hogy a burkolatot kioldja. Ismételje ezt meg mindegyik burkolatleszorító elemnél.



   Ábra 5

   1. Burkolat
   2. Burkolatleszorító elem

5. Emelje fel és távolítsa el a burkolatot az alvázról. Tegye félre.



   Ábra 6

1. Távolítsa el az önbeálló kerék villája fölötti csavart és burkolatot.



   Ábra 7

   1. Csavar
   2. Burkolat
   3. Önbiztosító anya
   4. Alátét
   5. Csapágy
   6. Távtartó
   7. Önbeálló villa

2. Távolítsa el az önbeálló kerék villáját az alvázhoz rögzítő önbiztosító anyát, valamint az alátéteket, az alvázhoz rögzített csapágyakat és a távtartót.

   Az önbeálló kerék villáját ki kell tudni csúsztatni.

3. Tisztítson ki minden törmeléket az önbeálló kerék üregéből.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje be az új felső csapágytámaszt az alváz bordáit és a csapágytámasz kivágásait összeigazítva. Nyomja be a kezével.

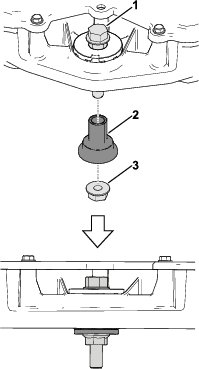

   Ábra 8

2. Illessze be alulról az új alsó csapágytámaszt.



   Ábra 9

   1. Csavar (5/16" × 2")
   2. Alsó csapágytámasz
   3. Anya

3. Húzza be az alsó csapágytámaszt a felső csapágytámaszba és az alvázba a mellékelt csavar (5/16" × 2") és anya segítségével, szorosra meghúzva a kötőelemeket.

   Az alsó csapágytámasz felső felületének egy szintben kell lennie a felső csapágytámasz tartófelületével.

4. Távolítsa el az anyát és a csavart.

5. Nyomja be a 2 műanyag perselyt a csapágytámaszokba kézzel vagy az anya és a csavar segítségével annyira, hogy teljesen felüljenek.

   Important: Ügyeljen a csapágytámaszok peremének és belső felületének az épségére.



   Ábra 10

   A műanyag perselyek beszerelése

6. Tegyen alátétet az önbeálló kerék villájának a vállára.



   Ábra 11

   1. Alátét
   2. Önbeálló kerék villájának válla
   3. Sasszeg
   4. Alátét

7. Csúsztassa be az önbeálló kerék villáját alulról a csapágytámaszokba.

8. Tegyen fel egy további alátétet felül a villára, majd szerelje be a sasszeget, a lábait pedig fogó segítségével hajlítsa a villa köré.

9. Ellenőrizze, hogy az önbeálló kerék villája szabadon körbeforog-e.

10. Ismételje meg az eljárást a másik önbeálló kerékkel.

1. Szerelje fel a burkolatot az alvázra.

2. Nyomja be és fel a burkolatleszorító elem füleit, rá a burkolat rögzítőfelületére.

3. Szerelje be a korábban eltávolított 8 csavart (lásd 3. lépés, A burkolat eltávolítása), és húzza meg őket.

4. Szerelje vissza a korábban eltávolított 4 gumielemet (lásd 2. lépés, A burkolat eltávolítása).

5. Szerelje vissza a burkolatgyűrűt úgy, hogy a kapcsok fejét az első burkolatperem alá csúsztatja, majd a burkolatgyűrű kerülete mentén lenyomja, hogy körben a kapcsokat a burkolathoz rögzítse.

6. Állítsa a főkapcsolót BE helyzetbe. Térjen vissza a normál használathoz.
