Dorada prednjeg okretnog kotača

1. Pritisnite gumb STOP i pričekajte da se svi pokretni dijelovi zaustave.

2. Okrenite kosilicu na bočnu stranu.

3. Okrenite prekidač za paljenje u položaj ISKLJUčENO.



   Slika 1

   1. Položaj ISKLJUčENO
   2. Položaj UKLJUčENO

1. Podignite stražnji dio prstena pokrova i oslobodite 6 kopči koje ga pričvršćuju za pokrov. Povucite prsten pokrova prema natrag i uklonite ga.



   Slika 2

   1. Prsten pokrova

2. Uklonite gumene kapice koje pokrivaju nosače pokrova.

   Sačuvajte za kasnije postavljanje.



   Slika 3

   1. Gumene kapice

3. Uklonite 8 vijaka koji pričvršćuju nosače pokrova za pokrov.

   Sačuvajte za kasnije postavljanje.



   Slika 4

   Prikazana je lijeva strana uređaja. Ponovite na desnoj strani.

4. Nježno pogurnite jezičce nosača pokrova prema unutra i prema dolje kako biste mogli otpustiti pokrov. Ponovite za svaki nosač pokrova.



   Slika 5

   1. Pokrov
   2. Nosač pokrova

5. Podignite pokrov i uklonite ga sa šasije. Stavite ga sa strane.



   Slika 6

1. Uklonite vijak i poklopac koji se nalaze iznad vilice kotača.



   Slika 7

   1. Vijak
   2. Poklopac
   3. Sigurnosna matica
   4. Podloška
   5. Ležaj
   6. Odstojnik
   7. Vilica kotača

2. Uklonite sigurnosnu maticu koja pričvršćuje vilicu kotača na šasiju, kao i podloške, ležajeve i odstojnik pričvršćene na šasiju.

   Vilica kotača trebala bi iskliznuti van.

3. Očistite nakupljenu prljavštinu iz udubljenja vilice.

Dijelovi potrebni za ovaj postupak:

1. Postavite zamjenski gornji potporanj ležaja poravnavanjem rebara šasije s potpornim izrezima u potpornju ležaja. Pritisnite rukom.



   Slika 8

2. Umetnite zamjenski donji potporanj ležaja odozdo.

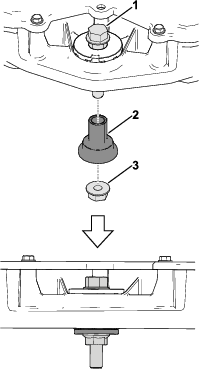

   Slika 9

   1. Vijak (5/16 × 2 inča)
   2. Donji potporanj ležaja
   3. Matica

3. Čvrsto pritegnite donji potporanj ležaja na gornji potporanj ležaja i šasiju s pomoću isporučenog vijka (5/16 × 2 inča) i matice.

   Vrh donjeg potpornja ležaja treba biti priljubljen uz površinu gornjeg potpornja ležaja.

4. Uklonite maticu i vijak.

5. Ručno ili kombinacijom matice i vijka utisnite 2 plastične čahure u potpornje ležaja dok potpuno ne sjednu na mjesto.

   Important: Pazite da ne oštetite prirubnicu ili unutarnju površinu potporanja ležaja.



   Slika 10

   Postavljanje plastičnih čahura

6. Stavite podlošku na oslonac vilice kotača.



   Slika 11

   1. Podloška
   2. Oslonac vilice kotača
   3. Rascjepka
   4. Podloška

7. Povucite vilicu kotača u potpornje ležaja iz donjeg dijela šasije.

8. Stavite dodatnu podlošku preko vilice i postavite rascjepku te kliještima savijte nožice oko vilice.

9. Provjerite okreću li se kotači slobodno.

10. Ponovite postupak za drugi prednji kotač.

1. Postavite pokrov preko sašije.

2. Povucite jezičce nosača pokrova prema unutra i prema gore preko površine nosača pokrova.

3. Postavite i pritegnite 8 vijaka koje ste uklonili u koraku 3 iz odjeljka Uklanjanje pokrova.

4. Postavite 4 gumene kapice koje te uklonili u koraku 2 iz odjeljka Uklanjanje pokrova.

5. Ponovno sastavite prsten pokrova tako da povučete glave kopči ispod prednjeg ruba pokrova i zatim pritisnete duž ruba prstena pokrova kako biste pričvrstili okolne kopče na pokrov.

6. Okrenite prekidač za paljenje u položaj UKLJUčENO. Nastavite s normalnim radom.
