Etukääntöpyörien muutostyö

1. Paina PYSäYTYSPAINIKETTA ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

2. Käännä leikkuri kyljelleen.

3. Käännä virtakytkin POIS-asentoon.



   Kuva 1

   1. POIS-ASENTO
   2. PääLLä-ASENTO

1. Nosta kannen renkaan takaosaa ylös ja vapauta yksitellen ympäri rengasta sijaitsevat kuusi pidikettä, joilla se on kiinnitetty kanteen. Irrota kannen rengas liu’uttamalla sitä taaksepäin.



   Kuva 2

   1. Kannen rengas

2. Irrota kannen kiinnikkeitä peittävät kumisuojukset.

   Säilytä myöhempää asennusta varten.



   Kuva 3

   1. Kumisuojukset

3. Irrota kahdeksan pulttia, joilla kannen kiinnikkeet on kiinnitetty kanteen.

   Säilytä myöhempää asennusta varten.



   Kuva 4

   Kuvassa on koneen vasen puoli. Toista sama oikealla puolella.

4. Vapauta kansi työntämällä kannen kiinnikkeiden kielekkeitä varovasti sisäänpäin ja alas pois tieltä. Toista sama kaikille kannen kiinnikkeille.



   Kuva 5

   1. Kansi
   2. Kannen kiinnike

5. Nosta kansi ylös ja pois rungosta. Aseta sivuun.



   Kuva 6

1. Irrota kääntöpyörän haarukan päällä oleva pultti ja suojus.



   Kuva 7

   1. Pultti
   2. Suojus
   3. Lukkomutteri
   4. Aluslaatta
   5. Laakeri
   6. Välikappale
   7. Kääntöpyörän haarukka

2. Irrota lukkomutteri, joka kiinnittää kääntöpyörän haarukan runkoon, sekä runkoon kiinnitetyt aluslaatat, laakerit ja välikappale.

   Kääntöpyörän haarukan voi nyt liu’uttaa ulos.

3. Poista roskat kääntöpyörän ontelosta.

Vaiheeseen tarvittavat osat:

1. Asenna korvaava ylempi laakerin kannatin kohdistamalla rungon kohoumat ja laakerin kannattimen aukot. Paina paikalleen käsin.



   Kuva 8

2. Asenna korvaava alempi laakerin kannatin alhaalta.

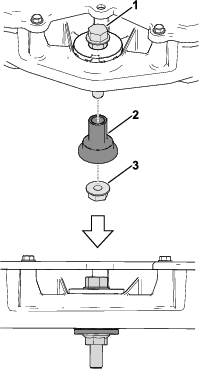

   Kuva 9

   1. Pultti (5/16 × 2 tuumaa)
   2. Alempi laakerin kannatin
   3. Mutteri

3. Kiristä alempi laakerin kannatin ylempään laakerin kannattimeen ja runkoon mukana toimitetulla pultilla (5/16 × 2 tuumaa) ja mutterilla, kunnes se on tiukasti kiinni.

   Alemman laakerin kannattimen yläosan on oltava ylemmän laakerin kannattimen pintaa vasten.

4. Irrota mutteri ja pultti.

5. Paina kaksi muoviholkkia laakerin kannattimiin käsin tai mutterin ja pultin yhdistelmällä, kunnes ne ovat täysin paikallaan.

   Important: Älä vaurioita laakerin kannattimien laippaa tai sisäpintaa.



   Kuva 10

   Muoviholkkien asennus

6. Asenna aluslaatta kääntöpyörän haarukan tyveen.



   Kuva 11

   1. Aluslaatta
   2. Kääntöpyörän haarukan tyvi
   3. Sokka
   4. Aluslaatta

7. Liu’uta kääntöpyörän haarukka laakerin kannattimiin rungon alta.

8. Asenna toinen aluslaatta haarukan päälle ja asenna sokka. Taivuta sokan varret haarukan ympärille pihdeillä.

9. Varmista, että kääntöpyörä kääntyy esteettä.

10. Toista vaiheet toisen kääntöpyörän kohdalla.

1. Asenna kansi rungon päälle.

2. Vedä kannen kiinnikkeiden kielekkeitä sisäänpäin ja ylös kannen kiinnityspinnan päälle.

3. Asenna ja kiristä kahdeksan pulttia, jotka irrotettiin aiemmin kohdan Kannen irrotus vaiheessa 3.

4. Asenna neljä kumisuojusta, jotka irrotettiin aiemmin kohdan Kannen irrotus vaiheessa 2.

5. Asenna kannen rengas uudelleen liu’uttamalla pidikkeiden päät kannen etureunan alle ja painamalla sitten kannen renkaan ympärystä pitkin, jotta pidikkeet kiinnittyvät kanteen.

6. Käännä virtakytkin PääLLä-asentoon. Jatka normaalia käyttöä.
