Groupe de déplacement Reelmaster 7000-D à 4 roues motrices

Sécurité

Consignes de sécurité générales

Ce produit peut sectionner les mains ou les pieds et projeter des objets.
Vous devez lire et comprendre le contenu de ce Manuel de l'utilisateur avant de démarrer le moteur.
Accordez toute votre attention à l'utilisation de la machine. Ne faites rien d’autre qui puisse vous distraire, au risque de causer des dommages corporels ou matériels.
N'approchez pas les mains ou les pieds des composants mobiles de la machine.
N'utilisez pas la machine s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont défectueux.
N'admettez personne, notamment les enfants, dans le périmètre de travail. N'autorisez jamais les enfants à utiliser la machine.
Avant de quitter la position d'utilisation, coupez le moteur, enlevez la clé et attendez l'arrêt complet de tout mouvement. Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.

L'usage ou l'entretien incorrect de cette machine peut occasionner des accidents. Pour réduire les risques d'accidents et de blessures, respectez les consignes de sécurité qui suivent. Tenez toujours compte des mises en garde signalées par le symbole de sécurité (

) et la mention Prudence, Attention ou Danger. Le non respect de ces instructions peut entraîner des blessures graves ou mortelles.

Contrôles de sécurité avant l'utilisation

Ne confiez jamais l'utilisation ou l'entretien de la machine à des enfants ou à des personnes non qualifiées. La réglementation locale peut imposer un âge minimum pour les utilisateurs. Le propriétaire de la machine doit assurer la formation de tous les utilisateurs et mécaniciens.
Familiarisez-vous avec le maniement correct de la machine, les commandes et les symboles de sécurité.
Avant de quitter la position de conduite :
- Garez la machine sur une surface plane et horizontale.
- Débrayez et abaissez les unités de coupe.
- Serrez le frein de stationnement.
- Coupez le moteur et retirez la clé.
- Attendez l'arrêt complet de tout mouvement.
- Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
Apprenez à arrêter la machine et le moteur rapidement.
N'utilisez pas la machine s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont défectueux.
Avant de tondre, vérifiez toujours que les unités de coupe sont en bon état de marche.
Inspectez la zone de travail et débarrassez-la de tout objet pouvant être projeté par la machine.
Ce produit génère un champ électromagnétique. Si vous portez un dispositif médical électronique implantable, consultez votre professionnel de santé avant d'utiliser ce produit.

Consignes de sécurité concernant le carburant

Faites preuve de la plus grande prudence quand vous manipulez du carburant, en raison de son inflammabilité et du risque d'explosion des vapeurs qu'il dégage.
Éteignez cigarettes, cigares, pipes et autres sources d'étincelles.
Utilisez exclusivement un bidon à carburant homologué.
N'enlevez pas le bouchon du réservoir de carburant et n'ajoutez pas de carburant pendant que le moteur tourne ou est encore chaud.
N'ajoutez pas de carburant et ne vidangez pas le réservoir dans un local fermé.
Ne rangez pas la machine ni les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou autres appareils.
Si vous renversez du carburant, ne mettez pas le moteur en marche. Évitez toute source possible d'inflammation jusqu'à dissipation complète des vapeurs de carburant.

Consignes de sécurité pendant l'utilisation

Le propriétaire/l'utilisateur est responsable des accidents pouvant entraîner des dommages corporels ou matériels et peut les prévenir.
Portez une tenue adéquate, y compris une protection oculaire, un pantalon, des chaussures solides à semelle antidérapante et des protecteurs d'oreilles. Si vos cheveux sont longs, attachez-les et ne portez pas de vêtements amples ni de bijoux pendants. Portez un masque antipoussière si l'atmosphère est poussiéreuse.
N'utilisez pas la machine si vous êtes fatigué(e), malade ou sous l'emprise de l'alcool, de médicaments ou de drogues.
Accordez toute votre attention à l'utilisation de la machine. Ne faites rien d’autre qui puisse vous distraire, au risque de causer des dommages corporels ou matériels.
Avant de mettre le moteur en marche, assurez-vous que tous les embrayages sont au point mort, que le frein de stationnement est serré et que vous êtes au poste d'utilisation.
Ne transportez pas de passagers sur la machine et tenez tout le monde, y compris les enfants, à l'écart de la zone de travail.
N'utilisez la machine que si la visibilité est bonne pour éviter les trous ou autres dangers cachés.
Ne tondez pas l'herbe humide. La perte de motricité peut faire déraper la machine.
N'approchez pas les pieds ni les mains des unités de coupe.
Avant de faire marche arrière, vérifiez que la voie est libre juste derrière la machine et sur sa trajectoire.
Soyez prudent à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de vous masquer la vue.
Arrêtez les unités de coupe quand vous ne tondez pas.
Ralentissez et faites preuve de prudence quand vous changez de direction, ainsi que pour traverser des routes et des trottoirs avec la machine. Cédez toujours le passage.
Ne faites tourner le moteur que dans des lieux bien aérés. Les gaz d'échappement contiennent du monoxyde de carbone, qui est mortel en cas d'inhalation.
Ne laissez pas la machine en marche sans surveillance.
Avant de quitter la position d'utilisation, effectuez la procédure suivante :
- Garez la machine sur une surface plane et horizontale.
- Débrayez et abaissez les unités de coupe.
- Serrez le frein de stationnement.
- Coupez le moteur et retirez la clé.
- Attendez l'arrêt complet de tout mouvement.
- Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
N'utilisez la machine que si la visibilité est suffisante et les conditions météorologiques favorables. N'utilisez pas la machine s'il y a risque d'orage.
Utilisez le régulateur de vitesse (selon l'équipement) uniquement sur les surfaces dégagées, planes et sans obstacles où la machine peut rouler à vitesse constante sans interruption.

Sécurité du système de protection antiretournement (ROPS)

Ne retirez aucun des composants du système ROPS de la machine.
Attachez bien la ceinture de sécurité et apprenez à la détacher rapidement en cas d'urgence.
Attachez toujours la ceinture de sécurité.
Vérifiez soigneusement où se trouvent les obstacles en hauteur et ne les touchez pas.
Maintenez le système ROPS en bon état en vérifiant minutieusement et régulièrement s'il est endommagé et en maintenant toutes les fixations bien serrées.
Remplacez tous les composants du ROPS qui sont endommagés. Ne les réparez pas et ne les modifiez pas.

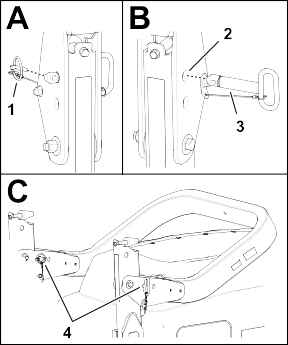

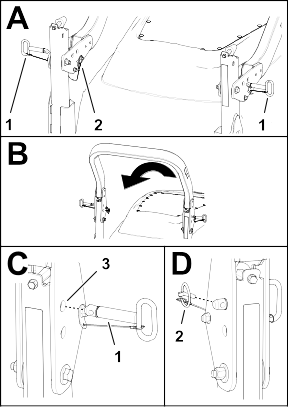

Machines avec arceau de sécurité repliable

Attachez toujours la ceinture de sécurité quand l'arceau de sécurité est déployé.
Le système ROPS est un dispositif de sécurité intégré. Maintenez l'arceau de sécurité déployé et bloqué dans cette position, et attachez la ceinture de sécurité quand vous conduisez la machine avec l'arceau de sécurité déployé.

N'abaissez l'arceau de sécurité que momentanément et seulement en cas d'absolue nécessité. N'attachez pas la ceinture de sécurité lorsque l'arceau de sécurité est abaissé.
N'oubliez pas que la protection antiretournement est inexistante lorsque l'arceau de sécurité est abaissé.
Examinez la zone de travail à l'avance et n'abaissez jamais l'arceau de sécurité repliable lorsque vous vous trouvez sur une pente, près de fortes dénivellations ou d'étendues d'eau.

Consignes de sécurité pour l'utilisation sur les pentes

Les pentes augmentent significativement les risques de perte de contrôle et de retournement de la machine pouvant entraîner des accidents graves, voire mortels. Vous êtes responsable de la sécurité d'utilisation de la machine sur les pentes. L'utilisation de la machine sur une pente, quelle qu'elle soit, demande une attention particulière.
Vous devez évaluer l'état du terrain, l'étudier et le baliser pour déterminer si la pente permet d'utiliser la machine sans risque. Faites toujours preuve de bon sens et de discernement quand vous réalisez cette étude.
Lisez les instructions relatives à l'utilisation sur les pentes ci-dessous avant d'utiliser la machine sur une pente. Avant d'utiliser la machine, examinez l'état actuel du terrain pour déterminer s'il se prête à l'utilisation de la machine. Les variations de terrain peuvent modifier le fonctionnement de la machine sur les pentes.
- Évitez de démarrer, de vous arrêter ou de tourner sur les pentes. Évitez de changer soudainement de vitesse ou de direction. Tournez lentement et graduellement.
- N'utilisez pas la machine si l'adhérence, la direction ou la stabilité peuvent être compromises.
- Enlevez ou balisez les obstacles tels que fossés, trous, ornières, bosses, rochers ou autres dangers cachés. L'herbe haute peut masquer les accidents du terrain. Les irrégularités du terrain peuvent provoquer le retournement de la machine.
- Tenez compte du fait qu'une perte de l'adhérence peut se produire sur l'herbe humide, en travers des pentes ou dans les descentes.
- Faites preuve de la plus grande prudence lorsque vous utilisez la machine près de fortes dénivellations, de fossés, de berges, d'étendues d'eau ou autres dangers. La machine pourrait se retourner brusquement si une roue passe par-dessus une dénivellation quelconque et se retrouve dans le vide, ou si un bord s'effondre. Établissez une zone de sécurité entre la machine et tout danger potentiel.
- Identifiez les dangers potentiels depuis le bas de la pente. Si vous constatez la présence de dangers, tondez la pente avec une machine à conducteur marchant.
- Dans la mesure du possible, gardez les unités de coupe abaissées au sol quand vous utilisez la machine sur des pentes. La machine peut devenir instable si vous levez les unités de coupe alors qu'elle se déplace sur une pente.

Consignes de sécurité après l'utilisation

Garez la machine sur une surface plane et horizontale.
Débrayez et abaissez les unités de coupe.
Serrez le frein de stationnement.
Coupez le moteur et retirez la clé.
Attendez l'arrêt complet de tout mouvement.
Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
Pour éviter les risques d'incendie, enlevez les débris d'herbe coupée et autres agglomérés sur les unités de coupe, les dispositifs d'entraînement, les silencieux, les grilles de refroidissement et le compartiment moteur. Nettoyez les coulées éventuelles d'huile ou de carburant.
Désengagez l'entraînement de l'outil quand vous transportez la machine ou qu'elle ne sert pas.
Faites l'entretien de la ou des ceintures de sécurité et nettoyez-les au besoin.
Ne rangez pas la machine ni les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou d'autres appareils.

Consignes de sécurité pendant l'entretien

Avant de quitter la position d'utilisation, effectuez la procédure suivante :
- Garez la machine sur une surface plane et horizontale.
- Débrayez et abaissez les unités de coupe.
- Serrez le frein de stationnement.
- Coupez le moteur et retirez la clé.
- Attendez l'arrêt complet de tout mouvement.
- Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
Portez une tenue adaptée, notamment une protection oculaire, un pantalon et des chaussures solides à semelle antidérapante. Gardez mains, pieds, vêtements, bijoux et cheveux longs à l'écart des pièces mobiles.
Laissez refroidir les composants de la machine avant d'effectuer toute opération d'entretien.
Si possible, n'effectuez aucun entretien quand le moteur est en marche. Ne vous approchez pas des pièces mobiles.
Ne faites tourner le moteur que dans des lieux bien aérés. Les gaz d'échappement contiennent du monoxyde de carbone, qui est mortel en cas d'inhalation.
Soutenez la machine avec des chandelles chaque fois que vous devez travailler dessous.
Libérez la pression emmagasinée dans les composants avec précaution.
Maintenez toutes les pièces de la machine en bon état de marche et toutes les fixations bien serrées.
Remplacez tous les autocollants usés ou endommagés.
Pour garantir le fonctionnement sûr et optimal de la machine, utilisez exclusivement des pièces de rechange d'origine Toro. Les pièces de rechange provenant d'autres constructeurs peuvent être dangereuses, et leur utilisation risque d'annuler la garantie de la machine.

Sécurité du moteur

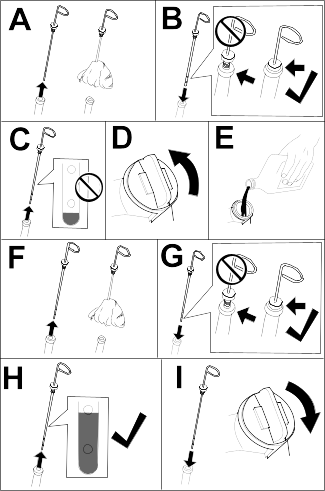

Coupez le moteur avant de contrôler le niveau d'huile ou d'ajouter de l'huile dans le carter.
Ne modifiez pas le réglage du régulateur et ne faites pas tourner le moteur à un régime excessif.

Consignes de sécurité relatives au système électrique

Débranchez la batterie avant de réparer la machine. Débranchez toujours la borne négative avant la borne positive. Rebranchez la borne positive avant la borne négative.
Chargez la batterie dans un endroit dégagé et bien aéré, à l'écart des flammes ou sources d'étincelles. Débranchez le chargeur du secteur avant de brancher ou de débrancher la batterie. Portez des vêtements de protection et utilisez des outils isolés.

Consignes de sécurité relatives au système de refroidissement

L'ingestion de liquide de refroidissement peut être toxique ; rangez-le hors de la portée des enfants et des animaux domestiques.
Les projections de liquide de refroidissement brûlant sous pression ou le contact avec le radiateur brûlant et les pièces qui l'entourent peuvent causer des brûlures graves.
- Laissez toujours refroidir le moteur pendant au moins 15 minutes avant d'enlever le bouchon du radiateur.
- Servez-vous d'un chiffon pour ouvrir le bouchon du radiateur et desserrez-le lentement pour laisser la vapeur s'échapper.

Consignes de sécurité relatives au système hydraulique

Consultez immédiatement un médecin si du liquide est injecté sous la peau. Toute injection de liquide hydraulique sous la peau doit être éliminée dans les heures qui suivent par une intervention chirurgicale réalisée par un médecin.
Vérifiez l'état de tous les flexibles et toutes les conduites hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.
N'approchez pas les mains ni aucune autre partie du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.
Utilisez un morceau de papier ou de carton pour détecter les fuites.
Évacuez avec précaution toute la pression du système hydraulique avant toute intervention sur le système.

Consignes de sécurité relative aux lames

Une lame ou contre-lame usée ou endommagée peut se briser et projeter le morceau cassé dans votre direction ou celle d'autres personnes, et infliger des blessures graves ou mortelles.
Vérifiez périodiquement que les lames et les contre-lames ne sont pas excessivement usées ou endommagées.
Examinez toujours les lames avec prudence. Portez des gants et procédez toujours avec précaution pendant leur entretien. Limitez-vous à remplacer ou aiguiser les lames et contre-lames ; n'essayez jamais de les redresser ou de les souder.
Sur les machines à plusieurs unités de coupe, faites attention quand vous tournez une unité de coupe, car sa rotation peut entraîner celle des cylindres des autres unités de coupe.

Consignes de sécurité pour le remisage

Avant de quitter la position d'utilisation, effectuez la procédure suivante :
- Garez la machine sur une surface plane et horizontale.
- Débrayez et abaissez les unités de coupe.
- Serrez le frein de stationnement.
- Coupez le moteur et retirez la clé.
- Attendez l'arrêt complet de tout mouvement.
- Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
Ne rangez pas la machine ni les bidons de carburant à proximité d'une flamme nue, d'une source d'étincelles ou d'une veilleuse, telle celle d'un chauffe-eau ou autre appareil.

Autocollants de sécurité et d'instructions

Des autocollants de sécurité et des instructions bien visibles par l'utilisateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

Symboles utilisés sur la batterie

Certains ou tous les symboles suivants figurent sur la batterie.

s_batterysymbols2

Risque d'explosion
Restez à distance des flammes nues ou des étincelles, et ne fumez pas
Liquide caustique/risque de brûlure chimique
Portez une protection oculaire.
Lisez le Manuel de l'utilisateur.
Tenez tout le monde à bonne distance de la batterie.
Portez une protection oculaire ; les gaz explosifs peuvent causer la cécité et d'autres blessures.
L'acide de la batterie peut causer la cécité ou des brûlures graves.
Rincez immédiatement les yeux avec de l'eau et consultez un médecin rapidement.
Contient du plomb – ne mettez pas au rebut

Autocollant : 93-6680

s_decal93-6680

Autocollant : 93-6686

s_decal93-6686

Liquide hydraulique
Lisez le Manuel de l'utilisateur.

Autocollant : 98-4387

s_decal98-4387

Attention – portez des protecteurs d'oreilles.

Autocollant : 106-6754

s_decal106-6754

Attention – ne touchez pas la surface chaude.
Risque de coupure/mutilation par le ventilateur et de coincement par la courroie – ne vous approchez pas des pièces mobiles.

Autocollant : 106-6755

s_decal106-6755

Liquide de refroidissement du moteur sous pression.
Risque d'explosion – lisez le Manuel de l'utilisateur.
Attention – ne touchez pas la surface chaude.
Attention – lisez le Manuel de l'utilisateur.

Autocollant : 110-9642

s_decal110-9642

Risque de détente brusque – lisez le Manuel de l'utilisateur.
Placez la goupille fendue dans le trou le plus proche du support de tige, puis déposez le bras de levage et la chape de pivot.

Autocollant : 117-4763

s_decal117-4763

Pour serrer le frein de stationnement, immobilisez les pédales de frein à l'aide de la goupille de blocage, appuyez sur les pédales de frein et engagez la pédale actionnée en bout de pied.
Pour desserrer le frein de stationnement, désengagez la goupille de blocage et relâchez les pédales.

Autocollant : 117-4765

s_decal117-4765

Lisez le Manuel de l'utilisateur.
Ne pas utiliser d'aides au démarrage.

Autocollant : 117-4766

s_decal117-4766

Risque de coupure/mutilation par le ventilateur – ne vous approchez pas des pièces mobiles et laissez toutes les protections et capots en place.

Autocollant : 120-1670

s_decal120-1670

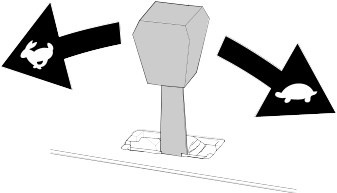

Vitesse du groupe de déplacement
Petite vitesse
Haut régime

Autocollant : 120-1683

s_decal120-1683

Attention – lisez le Manuel de l'utilisateur ; tous les utilisateurs doivent être formés à l'utilisation de la machine.
Attention – lisez le Manuel de l'utilisateur avant de remorquer la machine.
Risque de renversement – ralentissez avant de changer de direction ; ne prenez pas de virages serrés à grande vitesse ; abaissez les unités de coupe pour descendre des pentes ; utilisez un système de protection antiretournement et attachez la ceinture de sécurité
Attention – ne garez pas la machine sur une pente ; serrez le frein de stationnement, abaissez les unités de coupe, coupez le moteur et enlevez la clé avant de quitter la machine.
Risque de projection d'objets – n'autorisez personne à s'approcher de la machine.
Risque de coincement par la courroie – ne vous approchez pas des pièces mobiles ; laissez toutes les protections et tous les capots en place.

Autocollant : 120-8947

s_decal120-8947

Attention – lisez le Manuel de l'utilisateur.
La protection antiretournement est inexistante lorsque l'arceau de sécurité est abaissé.
La protection antiretournement est assurée lorsque l'arceau de sécurité est déployé.
Si l'arceau de sécurité est relevé, attachez la ceinture de sécurité.
Si l'arceau de sécurité est abaissé, n'attachez pas la ceinture de sécurité.
Conduisez lentement dans les virages.

Autocollant : 121-3884

s_decal121-3884

Arrêt du moteur
Préchauffage
Démarrage du moteur

Autocollant : 121-3887

s_decal121-3887

Lisez le Manuel de l'utilisateur.

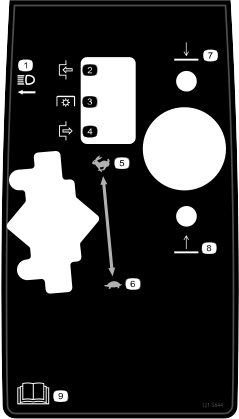

Autocollant : 121-5644

s_decal121-5644

Interrupteur d'éclairage
Engager
Prise de force
Désengager
Haut régime
Bas régime
Abaisser
Lever
Lisez le Manuel de l'utilisateur.

Autocollant : 133-8062

s_decal133-8062

Autocollant : 136-3712

s_decal136-3712

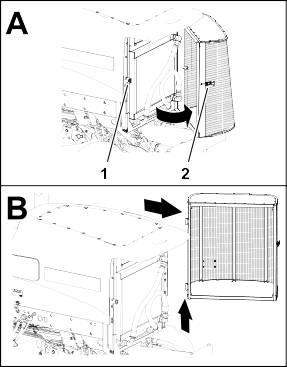

Écran de radiateur
Pression des pneus
Pont arrière
Courroie de ventilateur
Filtre à air moteur
Liquide hydraulique
Niveau de liquide hydraulique
Train planétaire
Contrôlez toutes les 8 heures.
Lisez le Manuel de l'utilisateur pour tout renseignement sur le graissage.
Niveau du liquide de refroidissement moteur
Huile moteur
Niveau d'huile moteur
Séparateur eau/carburant
Batterie
Gazole
Fonctions des freins
Lisez le Manuel de l'utilisateur.
Liquides
Capacité
Intervalle de vidange (heures)
Intervalle de remplacement du filtre (heures)
Reniflard du circuit hydraulique
Filtre à air de sécurité
Liquide de refroidissement moteur

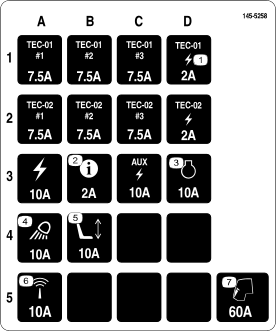

Autocollant : 145-5258

s_decal145-5258

Alimentation
Centre d'information
Moteur
Feux de travail
Siège électrique
Capteur
Cabine

Préparation

G419213

Contrôlez la position des galets sur toutes les unités de coupe et corrigez-la au besoin.
- Sur les unités de coupe de 66 cm, utilisez les trous de montage supérieurs du support de galet .
- Sur les unités de coupe de 81 cm, utilisez les trous de montage inférieurs du support de galet.

Pièces nécessaires

1	Guide de flexible avant droit
1	Guide de flexible avant gauche

Préparation de la machine

Retirez et mettez au rebut les supports d'expédition des moteurs de cylindres.

Préparation des unités de coupe

G409089

Sortez les unités de coupe des cartons d'expédition.
Procédez à l'assemblage et au réglage comme expliqué dans le Manuel de l'utilisateur des unités de coupe.
Veillez à monter le contrepoids du bon côté de l'unité de coupe, comme expliqué dans le Manuel de l'utilisateur de l'unité de coupe.

Positionnement du ressort de compensation et montage du guide-flexible

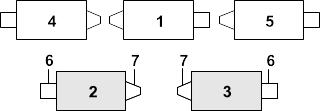

Unité de coupe nº 4

G410291

Unité de coupe nº 1
Unité de coupe nº 2
Unité de coupe nº 3
Unité de coupe nº 4
Unité de coupe nº 5
Moteur de cylindre
Masse

G410292

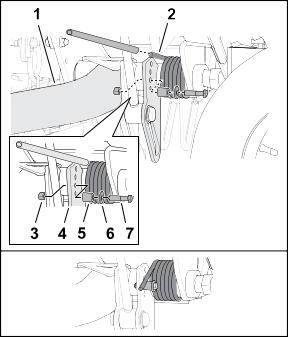

Si la goupille fendue se trouve dans le trou arrière de la tige du ressort de compensation, retirez-la et insérez-la dans le trou près du support.

G402719

Retirez les 2 contre-écrous à embase (⅜") et les 2 boulons de carrosserie (⅜" x 1¼") qui fixent le support du compensateur au cadre de l'unité de coupe.

G410295

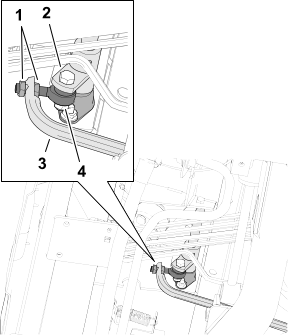

Retirez le contre-écrou à embase (⅜") qui fixe le boulon à la patte droite du bâti porteur, et retirez le ressort de compensation de l'unité de coupe.

Remarque : Ne retirez pas l'écrou crénelé à embase du boulon.

G410296

Fixez le boulon du ressort de compensation sur la patte droite du bâti porteur avec le contre-écrou à embase (⅜") .

G410297

Placez les goujons du guide-flexible gauche en face des trous du cadre de l'unité de coupe et du support du compensateur .

Remarque : La boucle de support du guide-flexible s'aligne par rapport au centre de la machine .
Fixez le guide-flexible et le support du compensateur sur le cadre de l'unité de coupe avec les 2 contre-écrous à embase (⅜") .
Serrez les contre-écrous et les boulons à un couple de 37 à 45 N·m.

Montage du guide-flexible

Unité de coupe nº 5

G410309

Unité de coupe nº 1
Unité de coupe nº 2
Unité de coupe nº 3
Unité de coupe nº 4
Unité de coupe nº 5
Moteur de cylindre
Masse

G410292

Si la goupille fendue se trouve dans le trou arrière de la tige du ressort de compensation, retirez-la et insérez-la dans le trou près du support.

G410293

Retirez les 2 contre-écrous à embase (⅜") et les 2 boulons de carrosserie (⅜" x 1¼") qui fixent le support du compensateur au cadre de l'unité de coupe.

G410311

Placez les goujons du guide-flexible droit en face des trous du cadre de l'unité de coupe et du support du compensateur .

Remarque : Veillez à bien aligner la boucle de support du guide-flexible par rapport au centre de la machine.
Fixez le guide-flexible et le support du compensateur sur le cadre de l'unité de coupe avec les 2 contre-écrous à embase (⅜") .
Serrez les contre-écrous à un couple de 37 à 45 N·m.

Positionnement du ressort de compensation

Unité de coupe nº 2

G410999

Unité de coupe nº 1
Unité de coupe nº 2
Unité de coupe nº 3
Unité de coupe nº 4
Unité de coupe nº 5
Moteur de cylindre
Masse

G410292

Si la goupille fendue se trouve dans le trou arrière de la tige du ressort de compensation, retirez-la et insérez-la dans le trou près du support.

G410293

Retirez les 2 contre-écrous à embase (⅜") et les 2 boulons de carrosserie (⅜" x 1¼") qui fixent le support du compensateur au cadre de l'unité de coupe.

G410295

Retirez le contre-écrou à embase (⅜") qui fixe le boulon du ressort de compensation sur la patte droite du bâti porteur, et retirez le ressort de compensation de l'unité de coupe.

Remarque : Ne retirez pas l'écrou crénelé à embase du boulon.

G410296

Fixez le boulon du ressort de compensation sur la patte droite du bâti porteur avec le contre-écrou à embase (⅜") .

G411000

Alignez les trous du support du compensateur et les trous dans le cadre de l'unité de coupe.

Remarque : La boucle de support du guide-flexible s'aligne par rapport au centre de la machine .
Fixez le support du compensateur sur le cadre de l'unité de coupe à l'aide 2 boulons de carrosserie (⅜" x 1¼") et 2 contre-écrous à embase (⅜") .
Serrez les contre-écrous et les boulons à un couple de 37 à 45 N·m.

Montage de la béquille

G411001

Sur chaque unité de coupe, fixez la béquille au support de chaîne avec la goupille à fermoir .

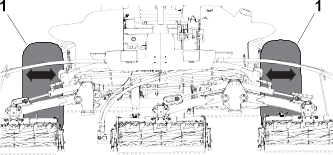

Augmenter l'angle d'orientation des unités de coupe arrière

G419225

Unité de coupe nº 1
Unité de coupe nº 2
Unité de coupe nº 3
Unité de coupe nº 4
Unité de coupe nº 5
Moteur de cylindre
Masse

G419226

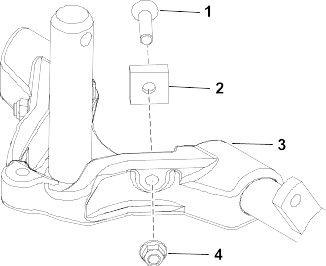

Pour augmenter l’angle de pivot des unités de coupe arrière, retirez les 2 entretoises , les 2 vis à tête creuse hexagonale et les 2 contre-écrous à embase des bâtis porteurs des unités de coupe nº 2 et nº 3.

Préparatifs d'installation des unités de coupe

G419227

Veillez à bien insérer la rondelle de butée fraisée sur l'arbre du bâti porteur .
Graissez l'arbre de bâti porteur.
Répétez cette procédure pour les autres unités de coupe.

Montage des unités de coupe avant

G419230

Installez les unités de coupe avant comme indiqué.

Installation des unités de coupe arrière sur les bras de levage

Unités de coupe réglées pour une hauteur de coupe supérieure ou égale à 1,2 cm

G420567

Installez les unités de coupe arrière sur les bras de levage comme indiqué.

Installation des unités de coupe arrière sur les bras de levage

Unités de coupe réglées pour une hauteur de coupe inférieure ou égale à 1,2 cm

G420582

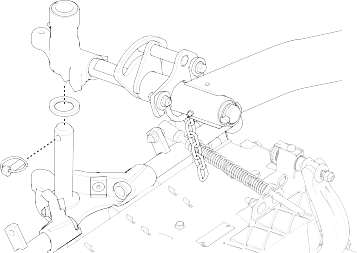

Sortez l'axe de pivot du bras de levage en retirant la goupille à anneau et la rondelle .

G420583

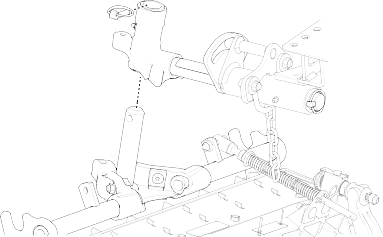

Glissez la chape du bras de levage et la rondelle sur l'arbre de bâti porteur et fixez l'ensemble avec la goupille à anneau .
Glissez une unité de coupe sous le bras de levage.

G420584

Glissez l'arbre de pivot et la rondelle sur le bras de levage et fixez l'ensemble avec la goupille à anneau .
Répétez cette procédure pour l'autre unités de coupe arrière.

Installation des chaînes des bras de levage des unités de coupe

G402673

Fixez la chaîne du bras de levage au support de la chaîne avec la goupille à fermoir .

Remarque : Utilisez le nombre de maillons mentionné dans le Manuel de l'utilisateur de l'unité de coupe.

Montage des moteurs de cylindre

Graissez l'arbre cannelé du moteur de cylindre.
Huilez le joint torique du moteur de cylindre et posez-le sur la bride du moteur.
Montez le moteur en le tournant dans le sens horaire jusqu'à ce que les brides passent les boulons .

G411002
Tournez le moteur dans le sens antihoraire jusqu'à ce que les brides encerclent les boulons, puis serrez les boulons.

Important

Vérifiez que les flexibles du moteur de cylindre ne sont pas vrillés ni coudés, ou ne risquent pas d'être coincés.
Serrez les boulons de fixation à un couple de 37 à 45 N·m.

Saisie des réglages des unités de coupe

Utilisez le code PIN pour saisir les données suivantes des unités de coupe dans l'InfoCenter :
- Nombre de lames
- Vitesse de tonte
- Hauteur de coupe

Pièces nécessaires

1	Dispositif télématique
1	Support du dispositif
1	Faisceau de câblage du dispositif télématique
4	Boulon à tête hexagonale (nº 10 x 1")
4	Contre-écrou (nº 10)
2	Étrier fileté
4	Écrou à embase (⅜")

G530740s

Avec 4 boulons à tête hexagonale (nº 10 x 1") et 4 contre-écrous (nº 10) , fixez le dispositif télématique sur son support .

G530741s

Avec 2 étriers filetés et 4 écrous à embase (⅜") , fixez le support du dispositif sur le côté supérieur droit de l'arceau de sécurité.

G530739s

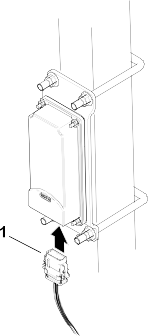

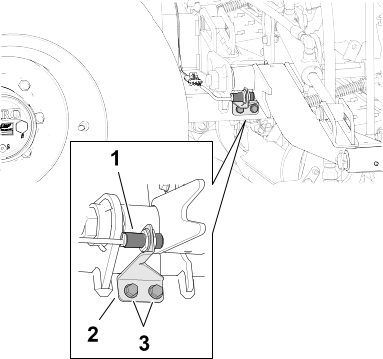

Branchez le connecteur étiqueté P02 du faisceau de câblage du dispositif télématique sur le dispositif télématique.

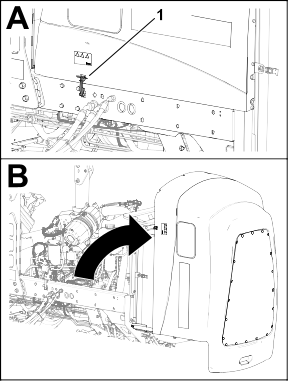

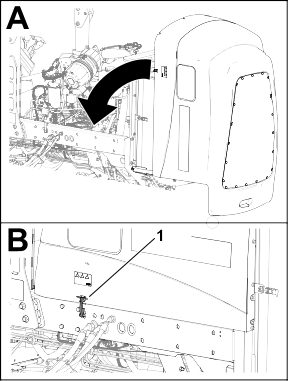

Ouvrez le capot.

G535059s

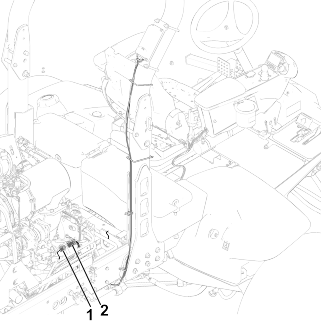

Acheminez le faisceau de câblage vers le bas, le long de l'arceau de sécurité et branchez le connecteur du faisceau étiqueté P01 sur le connecteur du faisceau de la machine étiqueté P50 .
Fermez et verrouillez le capot.
Fixez le faisceau à l'arceau de sécurité avec les attache-câbles comme montré.

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe et serrez le frein de stationnement.
Coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles.
Contrôlez la pression des pneus avant d'utiliser la machine.

Remarque : Les pneus sont surgonflés pour l'expédition. Réglez la pression des pneus avant d'utiliser la machine.

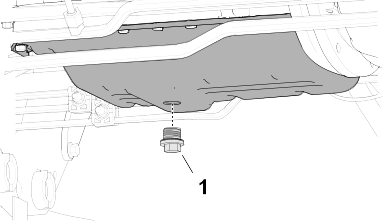

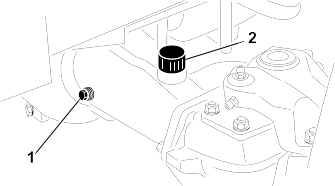

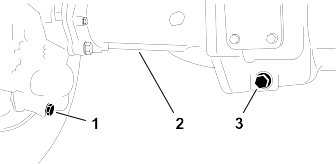

Contrôlez le niveau de lubrifiant dans le pont arrière.
Contrôlez le niveau de liquide hydraulique.
Graissez la machine.

Important

Si vous ne graissez pas la machine correctement, des pannes prématurées de pièces importantes se produiront.

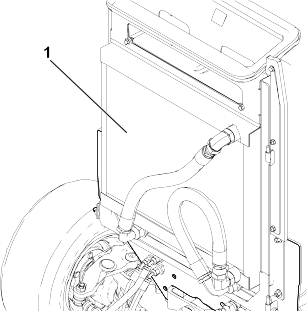

Ouvrez le capot et contrôlez le niveau de liquide de refroidissement.

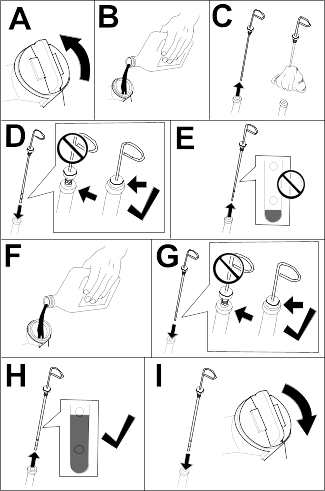

Contrôlez le niveau d'huile moteur, puis refermez et verrouillez le capot.

Remarque : À la livraison, le carter moteur contient de l'huile ; vérifiez toutefois le niveau d'huile avant et après le premier démarrage du moteur.

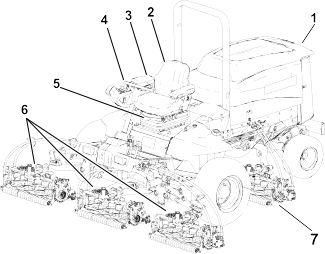

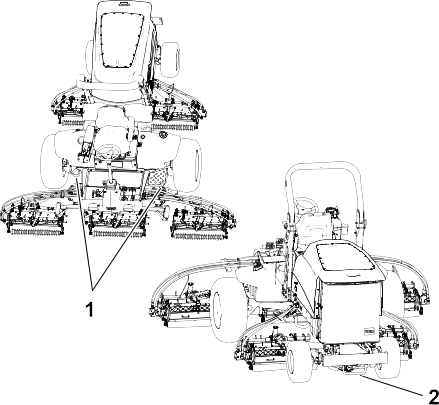

Vue d'ensemble du produit

G403841

Capot du moteur

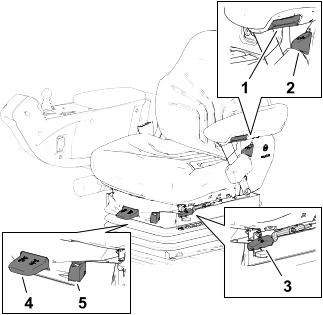

Sige de l'utilisateur
Bras de commande
Volant
Levier de rglage du sige
Units de coupe avant
Units de coupe arrire

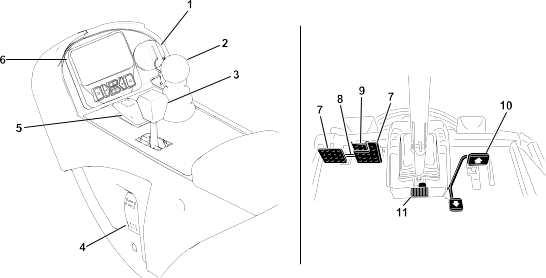

Commandes

G467661

Commutateur d'allumage
Levier multifonction
Commande d'accélérateur
Interrupteur des phares
Commande de prise de force (PDF)
InfoCenter
Pédale de frein
Verrou de blocage des pédales
Pédale de frein de stationnement
Pédale de déplacement
Pédale d'inclinaison du volant

Pédale de déplacement

G468096

Marche avant – appuyez sur le haut de la pédale.

Remarque : Pour vous déplacer à la vitesse maximale à vide, appuyez à fond sur le haut de la pédale après avoir placé la commande d'accélérateur en position haut régime.
Immobilisation de la machine – relâchez la pédale de déplacement et laissez-la revenir à la position centrale (neutre).
Marche arrière – appuyez sur le bas de la pédale.

Remarque : La vitesse de déplacement varie selon que la pédale est plus ou moins enfoncée.

Pédale d'inclinaison du volant

G453181

Appuyez sur la pédale d'inclinaison du volant

et montez ou descendez la tour de direction à une position confortable pour l'utilisateur.

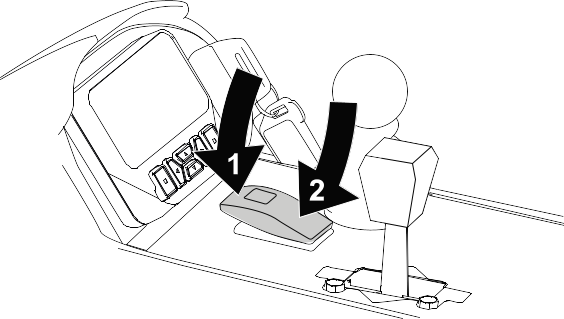

Pédales de frein

Les 2 pédales commandent les freins de roues individuels pour faciliter le braquage et l'adhérence à flancs de pentes.

Verrou de blocage des pédales

Le verrou de blocage relie les pédales entre elles pour serrer le frein de stationnement.

Pédale de frein de stationnement

Pour serrer le frein de stationnement, reliez les pédales ensemble à l'aide du verrou de blocage, et enfoncez la pédale de frein droite tout en engageant la pédale actionnée du bout du pied.

Remarque : Lorsque le frein de stationnement est serré, le symbole correspondant s'affiche sur l'InfoCenter.

Pour desserrer le frein de stationnement, appuyez sur une des pédales de frein jusqu'à ce que le verrou se rétracte.

Commutateur d'allumage

G453721

Éteinte
Marche/préchauffage
Démarrage

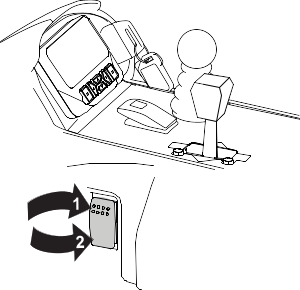

Interrupteur des phares

G499367

Marche
Arrêt

Levier multifonction

G453725

Abaissement des unités de coupe
Levage des unités de coupe

Remarque : Le levier permet également de démarrer et d'arrêter les cylindres lorsqu'ils sont activés en mode tonte.

Les unités de coupe ne peuvent pas être abaissées lorsque le levier de tonte/transport est en position transport.

Commande d'accélérateur

G447509

Déplacez la commande d'accélérateur en avant pour augmenter le régime moteur, et en arrière pour le diminuer.

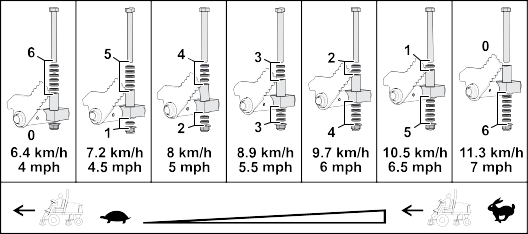

Limiteur de vitesse de tonte

G467875

Rotation avant du limiteur – permet d'engager les unités de coupe et de limiter la vitesse de déplacement maximale pendant la tonte.
Rotation arrière du limiteur – permet d'atteindre la vitesse de déplacement maximale entre deux zones de travail.
Entretoises – les changer de position pour régler la vitesse de déplacement pendant la tonte.
Vis du limiteur de vitesse en marche avant – permet de limiter la course de la pédale de déplacement en marche avant.
Vis du limiteur de vitesse en marche arrière – permet de limiter la course de la pédale de déplacement en marche arrière.

Important

Les vis du limiteur de vitesse doivent arrêter la pédale de déplacement avant que la pompe arrive en bout de course, sinon la pompe risque d'être endommagée.

Prise d'alimentation

G467886

La prise d'alimentation

fournit une tension de 12 V pour les dispositifs électroniques.

Porte-sac

G467887

Utilisez le porte-sac

pour le rangement.

Affichage InfoCenter

G461392

L'écran de l'InfoCenter affiche des informations à propos de la machine, comme son état de fonctionnement, ainsi que divers diagnostics et autres renseignements la concernant.

Les écrans qui s'affichent dépendent des boutons que vous sélectionnez. Chaque bouton peut changer de fonction selon les besoins du moment.

Leviers de rodage

Les leviers de rodage permettent de commander le sens de rotation des unités de coupe pendant le rodage des cylindres.

G468066

Levier de rodage des unités de coupe avant
Levier de rodage des unités de coupe arrière

Commande de prise de force (PDF)

G499379

Engagement de la PDF
Désengagez la PDF.

Jauge de carburant

G468098

Commandes du siège

G423842

Bouton de réglage de l'accoudoir
Levier de réglage du dossier du siège
Levier de réglage avant et arrière
Levier de réglage pour le poids de l'utilisateur
Jauge de poids

Bouton de réglage de l'accoudoir

Tournez le bouton pour régler l'angle de l'accoudoir.

Levier de réglage du dossier

Déplacez le levier pour ajuster l'angle du dossier.

Levier de réglage avant/arrière

Tirez sur le levier pour faire coulisser le siège en avant ou en arrière.

Levier de réglage selon le poids de l'utilisateur

Permet de régler le siège en fonction de votre poids. Tirez sur le levier pour augmenter la pression d'air et abaissez-le pour réduire la pression d'air. Le réglage est correct lorsque la jauge de poids se trouve dans la zone verte.

Jauge de poids

La jauge de poids indique quand le siège est réglé pour le poids de l'utilisateur. Le réglage en hauteur est obtenu en plaçant la suspension dans la zone verte.

Caractéristiques techniques

Remarque : Les spécifications et la conception peuvent faire l'objet de modifications sans préavis.

Largeur de coupe, unités de coupe de 69 cm	307 cm
Largeur de coupe, unités de coupe de 81 cm	320 cm
Largeur hors tout, unités de coupe de 69 cm	345 cm
Largeur hors tout, unités de coupe de 81 cm	358 cm
Largeur hors tout, unités de coupe levées (transport)	239 cm
Longueur hors tout	370 cm
Hauteur avec ROPS	220 cm
Largeur de voie, avant	229 cm
Largeur de voie, arrière	141 cm
Empattement	171 cm
Poids net (sans unités de coupe et sans pleins)	1574 kg
Capacité du réservoir de carburant	83 litres

Accessoires/outils

Une sélection d'outils et accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine.

Utilisation

Avant l'utilisation

Procédures d'entretien quotidien

Avant de démarrer la machine chaque jour, effectuez les procédures énoncées dans le Calendrier d'entretien.

Carburant

Spécifications relatives au carburant

Important

N'utilisez jamais de kérosène ou d'essence à la place du gazole,

Pétrodiesel

Type	Utilisez du gazole de qualité été (nº 2-D) si la température ambiante est supérieure à -7 °C et du gazole de qualité hiver (nº 1-D ou mélange nº 1-D/2-D) si la température ambiante est inférieure à -7 °C. L'usage de carburant de qualité hiver à basses températures réduit le point d'éclair et les caractéristiques d'écoulement à froid, ce qui facilite le démarrage et réduit le colmatage du filtre à carburant. L'usage de carburant de qualité été au-dessus de -7 °C contribue à prolonger la vie de la pompe à carburant et augmente la puissance comparé au carburant de qualité hiver.
Teneur en soufre	Faible (<500 ppm) ou très faible (<15 ppm)
Indice de cétane minimum	40
Remisage	Achetez uniquement la quantité de gazole ou de biodiesel propre et frais que vous comptez utiliser dans un délai de 6 mois. N'utilisez pas de carburant stocké depuis plus de 6 mois.
Huiles et additifs	Ne pas ajouter au carburant

Biodiesel

Type	Cette machine peut aussi utiliser un mélange carburant et biodiesel jusqu'à B20 (20 % biodiesel, 80 % pétrodiesel). La partie gazole doit être à faible ou à très faible teneur en soufre. Utilisez du B5 (teneur en biodiesel de 5 %) ou un mélange de plus faible teneur par temps froid.
Indice de cétane minimum	40
Consignes de sécurité pour le biodiesel	Les surfaces peintes peuvent être endommagées par les mélanges biodiesel. Examinez régulièrement les joints et flexibles en contact avec le carburant, car ils peuvent se détériorer avec le temps. Le filtre à carburant peut se colmater pendant quelque temps après l'adoption de mélanges au biodiesel. Pour plus de renseignements sur le biodiesel, contactez votre concessionnaire Toro agréé.
Remisage	Achetez uniquement la quantité de gazole ou de biodiesel propre et frais que vous comptez utiliser dans un délai de 6 mois. N'utilisez pas de carburant stocké depuis plus de 6 mois.
Huiles et additifs	Ne pas ajouter au carburant

Le biodiesel doit être conforme à :	Norme	Lieu d'utilisation
	ASTM D6751	États-Unis
	EN 14214	Union européenne
Le mélange de carburant doit être conforme à :	ASTM D975	États-Unis
Le mélange de carburant doit être conforme à :	EN 590	Union européenne

Ajout de carburant

G423841

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, coupez le moteur et retirez la clé de contact.
Nettoyez la surface autour du bouchon du réservoir de carburant et enlevez le bouchon.
Versez le carburant spécifié dans le réservoir jusqu'à ce que le niveau atteigne la base du goulot de remplissage .
Revissez solidement le bouchon du réservoir de carburant.

Remarque : Dans la mesure du possible, faites le plein de carburant après chaque utilisation. Faire le plein minimise la formation de condensation dans le réservoir.

Contrôle des contacteurs de sécurité

Prudence

Si les contacteurs de sécurité sont déconnectés ou endommagés, la machine peut se mettre en marche inopinément et causer des blessures légères ou modérées.

Ne modifiez pas abusivement les contacteurs de sécurité.
Vérifiez chaque jour le fonctionnement des contacteurs de sécurité et remplacez ceux qui sont endommagés avant d'utiliser la machine.

Important

Si la machine échoue à l'un des contrôles des contacteurs de sécurité, contactez votre concessionnaire Toro agréé.

Préparation de la machine

Conduisez la machine lentement jusqu'à une surface dégagée.
Abaissez les unités de coupe au sol, coupez le moteur et serrez le frein de stationnement.

Contrôle du contacteur de sécurité au démarrage de la pédale de déplacement.

Asseyez-vous sur le siège de l'utilisateur et serrez le frein de stationnement.
Placez la commande de PDF à la position Désengagée.
Appuyez sur la pédale de déplacement et tournez la clé à la position Démarrage.

Remarque : Le moteur ne doit pas démarrer lorsque la pédale de déplacement est enfoncée.

Contrôle du contacteur de sécurité au démarrage de la PDF

Asseyez-vous sur le siège du conducteur.
Placez la commande de PDF à la position Engagée.
Tournez la clé à la position Démarrage.

Remarque : Le moteur ne doit pas démarrer quand la commande de PDF est en position Engagée.

Contrôle du contacteur de sécurité en fonctionnement de la PDF

Asseyez-vous sur le siège du conducteur et placez la commande de PDF en position Désengagée.
Démarrez le moteur et soulevez-vous du siège.
Placez la commande de PDF à la position Engagée.

Remarque : La PDF ne doit pas fonctionner quand vous quittez le siège de l'utilisateur.

Contrôle du contacteur de sécurité en fonctionnement du frein de stationnement et de la pédale de déplacement

Asseyez-vous sur le siège de l'utilisateur et serrez le frein de stationnement.
Placez la commande de PDF à la position Désengagée.
Démarrage du moteur.
Appuyez sur la pédale de déplacement.

Remarque : Le moteur doit s'arrêter lorsque le frein de stationnement est serré et la pédale de déplacement est enfoncée.

Aperçu de l'affichage de l'InfoCenter

L'écran de l'InfoCenter affiche des informations à propos de la machine, comme son état de fonctionnement, ainsi que divers diagnostics et autres renseignements la concernant. Plusieurs écrans s'affichent sur l'InfoCenter. Vous pouvez alterner entre les écrans à tout moment en appuyant sur le bouton de retour arrière, puis en utilisant les boutons de navigation vers le haut et le bas.

G471371s

Témoin lumineux
Capteur de luminosité de l'affichage
Bouton de navigation – vers le haut
Bouton de retour arrière
Bouton de navigation – réduire/vers la gauche
Bouton de navigation – vers le bas
Bouton de navigation – augmenter/vers la droite
Bouton Entrée

Remarque : Chaque bouton peut changer de fonction selon les besoins du moment. Chaque bouton est repéré par une icône illustrant sa fonction actuelle.

Icônes de l'affichage de l'InfoCenter

	Entretien requis.			Mode réchauffement
	Les bougies de préchauffage sont actives.			Tension batterie
	S'asseoir sur le siège.			Verrouillé
	Le frein de stationnement est serré.			Anomalie/avertissement
	Température du liquide de refroidissement			Backlap
	Déplacement ou pédale de déplacement			Les unités de coupe sont levées ou en train de se lever.
	Démarrage du moteur.			Les unités de coupe sont baissées ou en train de se baisser.

	La PDF est engagée.			Alternateur
	Moteur			Compteur horaire
	Le code d'accès a été saisi.			Augmenter la valeur
	Actif			Réduire la valeur
	Inactif			Défilement vers le haut/bas
	Menu			Défilement vers la gauche/droite
	Écran suivant			Écran précédent

Aperçu des menus

Pour accéder au système de menus de l'InfoCenter, appuyez sur le bouton d'accès au menu depuis l'écran principal. Cela vous amène au menu principal. Voir dans les tableaux suivants la description des options disponibles dans les différents menus :

Protégés sous Menus protégés – accessibles uniquement en saisissant un code PIN

Menu principal

Option de menu	Description
Anomalies	Le menu Anomalies contient la liste des anomalies récentes de la machine. Reportez-vous au Manuel d'entretien ou adressez-vous à votre distributeur Toro agréé pour plus de renseignements sur le menu Anomalies et sur les données qu'il contient.
Entretien	Le menu Entretien contient des données relatives à la machine telles que les heures de fonctionnement, les compteurs et d'autres données de ce type.
Diagnostics	Le menu Diagnostics indique l'état de chaque contacteur, capteur et sortie de commande de la machine. Vous pouvez vous en servir pour détecter certains problèmes, car il vous indique rapidement quelles commandes de la machine sont activées ou désactivées.
Réglages	Le menu Réglages vous permet de personnaliser et modifier les variables de configuration sur l'écran.
Réglages machine	Le menu Réglages machine vous permet de régler les seuils d'accélération, de vitesse et de compensation.
À propos	Le menu À propos indique le numéro de modèle, le numéro de série et la version logicielle de votre machine.

Entretien

Option de menu	Description
Hours	Indique le nombre d'heures de fonctionnement de la machine, du moteur et de la PDF, ainsi que le nombre d'heures de transport et restant avant le prochain entretien.
Counts	Indique les différents décomptes de la machine.

Diagnostics

Option de menu	Description
Levage avec levier de commande	Indique les entrées, qualificateurs et sorties pour lever les unités de coupe.
Abaissement avec levier de commande	Indique les entrées, qualificateurs et sorties pour abaisser les unités de coupe.
Hi/Low Range	Indique les entrées, qualificateurs et sorties pour la conduite en mode transport.
PTO	Indique les entrées, qualificateurs et sorties pour l'activation du circuit de PDF.
Engine Run	Indique les entrées, qualificateurs et sorties pour le démarrage du moteur.
Backlap	Indique les entrées, qualificateurs et sorties pour utiliser la fonction de rodage.

Réglages

Option de menu	Description
Saisie du code PIN	Permet à une personne (surintendant/mécanicien) autorisée par votre entreprise et détenant le code PIN d'accéder aux menus protégés.
Modifier PIN	Permet à une personne (surintendant/mécanicien) autorisée par votre entreprise et détenant le code PIN de changer le code PIN.
Protection des réglages	Permet de modifier les paramètres dans les réglages protégés
Restauration des réglages par défauts	Ramène l'affichage aux réglages d'usine d'origine.
Rétroéclairage	Permet de régler la luminosité de l'affichage LCD.
Langue	Permet de choisir la langue utilisée sur l'affichage*.
Taille de police	Commande la taille de la police sur l'affichage.
Unités	Permet de choisir les unités utilisées sur l'affichage (métriques ou impériales).

*Seul le texte « relatif à l'utilisateur » est traduit. Les écrans Anomalies, Entretien et Diagnostics sont « relatifs à l'entretien » Les titres sont dans la langue choisie, mais les options de menu sont en anglais.

Réglages machine

Option de menu	Description
Vitesse de rodage des cylindres avant	Commande la vitesse des cylindres avant en mode rodage.
Vitesse de rodage des cylindres arrière	Commande la vitesse des cylindres arrière en mode rodage.
Ralenti automatique	Commande la durée autorisée avant le retour du moteur à bas régime quand la machine est à l'arrêt
Nbre de lames	Commande le nombre de lames sur le cylindre pour la vitesse du cylindre.
Haut. coupe	Commande la hauteur de coupe pour déterminer la vitesse des cylindres.
TR/MIN cyl. AV	Indique la position de vitesse calculée des cylindres avant. Les cylindres peuvent aussi être réglés manuellement.
TR/MIN cyl. AR	Indique la position de vitesse calculée des cylindres arrière. Les cylindres peuvent aussi être réglés manuellement.
Vitesse de tonte	Commande la vitesse de déplacement de la machine pour déterminer la vitesse des cylindres

À propos

Option de menu	Description
Modèle	Indique le numéro de modèle de la machine.
Nº de série	Indique le numéro de série de la machine.
Version du contrôleur machine	Indique la version du logiciel du contrôleur principal.
Version de l'affichage	Indique la version du logiciel de l'affichage.
Bus CAN	Indique l'état du bus de communication de la machine.

Menus protégés

Plusieurs paramètres de configuration du fonctionnement peuvent être sélectionnés dans le menu Réglages de l'affichage. Bloquez ces paramètres à partir du Menu protégé.

Remarque : À la livraison de la machine, le code d'accès initial est programmé par votre distributeur.

Accès aux menus protégés

Remarque : Le code PIN par défaut de la machine est 0000 ou 1234.

Si vous changez de code PIN et que vous l'oubliez, adressez-vous à votre distributeur Toro agréé.

G471349s

Dans le Menu principal, naviguez jusqu'à l'option Réglages et appuyez sur le bouton de sélection.

G471350s

Sous Réglages, naviguez jusqu'à Saisir PIN et appuyez sur le bouton de sélection .
Pour saisir le code PIN, appuyez sur les boutons de navigation vers le haut/bas jusqu'à ce que le premier chiffre correct s'affiche, puis appuyez sur le bouton de navigation droit pour passer au chiffre suivant. Répétez cette procédure jusqu'à ce que le dernier chiffre soit saisi.
Appuyez sur le bouton de sélection .

Remarque : Si l'affichage accepte le code PIN et si le menu protégé est déverrouillé, « PIN » s'affiche en haut à droite de l'écran.
Pour verrouiller le menu protégé, tournez le commutateur d'allumage à la position Arrêt puis à la position Contact.

Affichage et modification des paramètres des menus protégés

Sous Réglages, naviguez jusqu'à l'option Protection des réglages.
Pour afficher et modifier les réglages sans saisir de code PIN, utilisez le bouton de sélection pour changer l'option Protection des réglages à (désactivée).
Pour afficher et modifier les réglages en saisissant un code PIN, utilisez le bouton de sélection pour changer l'option Protection des réglages à (activée), saisissez le code PIN et tournez le commutateur d'allumage à la position Arrêt, puis ramenez-la à la position Contact.

Réglage de l'indicateur d'entretien

L'indicateur d'entretien réinitialise le nombre d'heures restant jusqu'au prochain entretien après avoir effectué un entretien programmé.

Sous Réglages, naviguez jusqu'à Saisir PIN et appuyez sur le bouton de sélection.
Saisissez le code PIN ; voir Accès aux menus protégés.
Sous Entretien, naviguez jusqu'à Hours et appuyez sur le bouton de sélection.
Naviguez jusqu'à l'option Entretien requis.

Remarque : Si un entretien est actuellement nécessaire, Now (maintenant) apparaît près de Entretien.
Mettez l'intervalle d'entretien en surbrillance et appuyez sur le bouton de sélection.

Remarque : L'intervalle d'entretien (250 h, 500 h, etc.) est situé à côté de l'option Entretien requis.

L'intervalle d'entretien est une option des Menus protégés.
Lorsque l'écran Reset Service Timer? (réinitialiser indicateur d'entretien ?) s'affiche, appuyez sur le bouton de sélection pour oui (Yesi) ou sur le bouton de retour en arrière pour non (No).
Lorsque vous sélectionnez Yes, l'écran d'intervalle est effacé et revient aux sélections Service Hours (heures d'entretien).

Réglage du ralenti automatique

Dans le menu Réglages, naviguez jusqu'à l'option Auto Idle (ralenti automatique).
Appuyez sur le bouton de navigation droit pour modifier le délai de ralenti automatique et le régler à OFF (désactivé), 8S, 10S, 15S, 20S ou 30S.

Choix du nombre de lames

Sous Réglages machine, naviguez jusqu'à l'option Nbre de lames.
Appuyez sur le bouton droit pour choisir des cylindres de 8 ou 11 lames.

Réglage de la vitesse de tonte

Sous Réglages, naviguez jusqu'à l'option Vitesse de tonte et appuyez sur le bouton de sélection.
À l'aide des boutons de navigation vers le haut et le bas, sélectionnez la vitesse de tonte appropriée définie sur le limiteur de vitesse de tonte mécanique de la pédale de déplacement.

Réglage de la hauteur de coupe

Sous Réglages machine, naviguez jusqu'à l'option Hauteur de coupe.
Utilisez les boutons de navigation gauche et droit pour sélectionner la hauteur de coupe correspondant à la hauteur de coupe préréglée en usine des unités de coupe. Si le réglage exact de hauteur de coupe n'est pas affiché, sélectionnez la valeur la plus proche dans la liste proposée.

Pendant l'utilisation

Démarrage du moteur

Important

Purgez le système d'alimentation dans les cas suivants :

Après un arrêt du moteur dû à une panne de carburant.
Après l'entretien des composants du circuit d'alimentation.

Asseyez-vous sur le siège de la machine, serrez le frein de stationnement et veillez à ne pas poser le pied sur la pédale de déplacement.
Ramenez la commande d'accélérateur en position Bas régime.
Tournez la clé en position Contact.

Le témoin de préchauffage s'affiche sur l'InfoCenter.
Quand le témoin s'éteint, tournez la clé en position Démarrage.

Important

Pour éviter de provoquer la défaillance prématurée du démarreur, ne l'actionnez pas plus de 15 secondes de suite. Si le moteur refuse de démarrer après 15 secondes, tournez la clé en position Arrêt, vérifiez les commandes et les procédures, attendez encore 15 secondes et répétez la procédure de démarrage.

Si la température est inférieure à -7 °C, vous pouvez faire 2 autres tentatives espacées de 60 secondes en actionnant le démarreur pendant 30 secondes.
Relâchez la clé quand le moteur démarre.
Réglage du régime moteur

Arrêt du moteur

Garez la machine sur une surface plane et horizontale.
Placez la commande de PDF à la position Désengagée.
Ramenez la commande d'accélérateur en position Bas régime.
Serrez le frein de stationnement.
Abaissez les unités de coupe.

Important

Le fait d’abaisser les unités de coupe soulage le système de la charge hydraulique, prévient l'usure des pièces du système et évite l'abaissement accidentel des unités de coupe.
Tournez la clé à la position Arrêt et retirez-la.
Attendez l'arrêt complet de toutes les pièces mobiles.

Blocage du pivot des unités de coupe

Tondre à flanc de pente

Bloquez le pivot des unités de coupe pour empêcher celles-ci de pivoter vers le bas quand vous tondez à flanc de pente.

G423878

Fixez le bâti porteur de l’unité de coupe à la chape de pivot à l’aide de la goupille à fermoir, comme montré à la .
Répétez l’opération 1 pour les autres unités de coupe.

Réglage du ressort de compensation

Le ressort de compensation transfère le poids du rouleau avant au rouleau arrière. Cela évite la formation d'ondulations à la surface de la pelouse.

Important

Effectuez le réglage des ressorts quand l'unité de coupe est montée sur le groupe de déplacement, dirigée droit devant et abaissée au sol.

G402845

Vérifiez que la goupille fendue est insérée dans le trou arrière de la tige de ressort .

Remarque : Lors de l'entretien de l'unité de coupe, placez la goupille fendue dans le trou de la tige de ressort près du ressort de compensation .
Serrez les écrous hexagonaux à l'extrémité avant de la tige de ressort jusqu'à ce que la longueur du ressort comprimé soit égale à 16 cm.

Remarque : Si vous travaillez sur un terrain accidenté, réduisez la longueur du ressort de 13 mm. Le suivi des contours du terrain sera légèrement diminué.

Remarque : Le réglage de compensation doit être réinitialisé si la hauteur de coupe ou l'agressivité de coupe est modifiée.

Tondre avec la machine

Conduisez la machine jusqu'au lieu de travail et placez-la à l'extérieur de la zone à tondre pour effectuer la première passe.
Vérifiez que la commande de PDF est en position Désengagée.
G468221
1. Commande d'accélérateur
2. Commande de prise de force (PDF)
3. Levier multifonction
Avec le pied, avancez le levier du limiteur de vitesse de tonte à la position Tonte.
G423890
1. Limiteur de vitesse de tonte
Amenez la commande d'accélérateur en position Haut régime.
Placez la commande de PDF à la position Engagée.
Commencez à conduire la machine jusqu'à la surface à tondre, puis poussez le levier multifonction vers l’avant.

Remarque : Les unités de coupe commencent à fonctionner en s'abaissant. Les unités de coupe avant sont programmées pour s’abaisser avant les unités de coupe arrière.
Une fois au bout de la passe de tonte, ramenez le limiteur de vitesse de coupe en arrière pour lever les unités de coupe.
Exécutez un demi-tour en « goutte d'eau » pour aligner rapidement la machine pour la passe suivante.

Conduite de la machine en mode transport

Placez la commande de PDF à la position Désengagée.
Déplacez le levier multifonction vers l’arrière pour lever les unités de coupe (position de transport).

G423893

Déplacez le levier du limiteur de vitesse de tonte vers l’arrière à la position Transport.
Appuyez sur la pédale de déplacement pour conduire la machine.

Important

Lorsque vous passez entre deux obstacles, veillez à ne pas endommager la machine ou les unités de coupe accidentellement. Soyez particulièrement prudents lorsque vous travaillez sur des terrains en pente. Conduisez lentement et évitez de prendre des virages serrés sur les pentes, pour ne pas retourner la machine.

Réglage de la compensation des unités de coupe

Unités de coupe arrière

Prudence

Les ressorts sont tendus et leur réglage peut entraîner des blessures mineures ou modérées.

Réglez les ressorts avec la plus grande prudence.

Réglez la force de compensation appliquée aux unités de coupe arrière pour tenir compte des variations de l'état du gazon, et pour maintenir une hauteur de coupe uniforme sur les terrains irréguliers ou dans les zones où le chaume a tendance à s'accumuler.

Réglez la force de compensation de chaque ressort de torsion à l'une de 4 positions. Chaque position augmente ou diminue la force de compensation sur chaque unité de coupe de 2,3 kg.

Remarque : Pour supprimer entièrement la force de compensation, placez la longue tige du ressort de torsion sous le boulon, la rondelle, l’entretoise et le contre-écrou.

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, serrez le frein de stationnement, coupez le moteur et enlevez la clé.
Insérez un tube ou un objet similaire sur la longue tige du ressort et soulevez la tige pour soulager la pression sur l’entretoise.
Remarque : Demandez à une autre personne de vous aider en soulevant et abaissant la tige du ressort.
G424029
1. Bras de levage (unité de coupe arrière nº 2 ou nº 3)
2. Ressort de torsion
3. Contre-écrou
4. Plaque du bras de levage
5. Entretoise
6. Rondelle
7. Boulon
Tout en maintenant le ressort, retirez le boulon, la rondelle et le contre-écrou de la plaque de levage.
Placez la tige du ressort au-dessus de l'emplacement du trou désiré.
Placez le boulon, la rondelle, l'entretoise et le contre-écrou à l'emplacement du trou.
Abaissez lentement la tige du ressort sur l'entretoise.
Répétez les opérations 2 à 6 sur le bras de levage des unités de coupe arrière.

Réglage de la hauteur de rotation des unités de coupe

Le contacteur des bras de levage

se trouve derrière le bras de levage avant droit (unité de coupe nº 5).

G424043

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, serrez le frein de stationnement, coupez le moteur et enlevez la clé.
Desserrez les 2 vis à embase qui fixent le support du contacteur au bâti porteur des bras de levage des unités de coupe avant.
Déplacez le support du contacteur comme suit :
- Pour augmenter la hauteur de rotation des unités de coupe, déplacez le support vers le haut.
- Pour réduire la hauteur de rotation des unités de coupe, déplacez le support vers le bas.
Serrez les 2 vis à embase.

Abaissement de l'arceau de sécurité

Maintenez tous les écrous, boulons et vis correctement serrés pour garantir l'utilisation sûre de la machine.
Remplacez les pièces usées ou endommagées pour éviter les accidents.
Vérifiez le bon état de la ceinture de sécurité et de ses fixations.
Attachez la ceinture de sécurité quand l'arceau de sécurité est relevé ; ne l'utilisez pas quand l'arceau est abaissé.

Vous pouvez abaisser l'arceau de sécurité pour permettre le passage de la machine dans des zones à hauteur limitée.

Attention

La machine ne bénéficie pas de la protection antiretournement lorsque l'arceau de sécurité est abaissé ; le système ROPS est alors inefficace.

N'attachez pas la ceinture de sécurité lorsque l'arceau de sécurité est abaissé.

Prudence

Lorsque vous abaissez et relevez l'arceau de sécurité, vous pouvez vous pincer les doigts entre la machine et l'arceau, ce qui peut entraîner des blessures légères ou modérées.

Abaissez et relevez toujours l'arceau de sécurité avec précaution.

Attention

L'arceau de sécurité est un dispositif de sécurité intégré. Il ne peut vous protéger des blessures, voire de la mort, en cas de retournement, que s'il est levé et bloqué en position, et si vous avez bouclé la ceinture de sécurité.

Gardez l'arceau de sécurité relevé quand vous utilisez la machine.
N'abaissez temporairement l'arceau de sécurité qu'en cas de nécessité, puis fixez-le en position levée dès que possible avant de continuer de travailler.

Important

L'arceau de sécurité est un dispositif de sécurité intégré. Gardez l'arceau de sécurité relevé quand vous utilisez la tondeuse. N'abaissez momentanément l'arceau de sécurité qu'en cas d'absolue nécessité.

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, serrez le frein de stationnement, coupez le moteur et enlevez la clé.
Retirez les goupilles à anneau qui fixent les axes de chaque côté de l’arceau de sécurité.
G424045
1. Goupille à anneau
2. Trous supérieurs (supports de pivot)
3. Axe d'arceau de sécurité
4. Axe d’arceau et goupille à anneau (trous inférieurs – supports de pivot)
Soutenez le poids du tube supérieur de l'arceau de sécurité pendant que vous retirez les axes des supports de pivot.
Abaissez le tube supérieur de l'arceau de sécurité avec précaution jusqu'à ce qu'il repose sur les butées.
Insérez les axes de l'arceau de sécurité dans les trous inférieurs des supports de pivot et fixez-les dans les supports à l'aide des goupilles à anneau.

Déploiement de l'arceau de sécurité

Attention

La structure de protection antiretournement (ROPS) peut être inefficace si les axes de l'arceau de sécurité sont desserrés ; des blessures graves ou mortelles sont alors possible en cas de retournement de la machine.

Lorsque l'arceau de sécurité est relevé, vous devez installer les deux axes et les deux goupilles à anneau pour assurer une protection complète en cas de retournement.

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, serrez le frein de stationnement, coupez le moteur et enlevez la clé.

G424046

Retirez les goupilles à anneau qui fixent les axes de chaque côté de l’arceau de sécurité.
Retirez les axes des supports de pivot de l'arceau de sécurité.
Levez le tube supérieur de l'arceau de sécurité avec précaution jusqu'à ce que les trous du support de pivot soient en face des trous du tube inférieur de l'arceau.
Insérez les axes de l'arceau de sécurité dans les trous du support de pivot et du tube inférieur de l'arceau.
Fixez les axes de l'arceau de sécurité sur les supports et les tubes inférieurs à l'aide des goupilles à anneau.

Conseils d'utilisation

Se familiariser avec la machine

Avant de commencer à tondre, entraînez-vous à utiliser la machine dans un endroit dégagé.
Démarrez et arrêtez le moteur.
déplacez-vous en marche avant et en marche arrière.
Abaissez et levez les unités de coupe, puis embrayez et débrayez-les.
Pendant que vous vous familiarisez avec la machine, entraînez-vous à travailler à différentes vitesses en montée et en descente.

Aperçu du système d'avertissement

Si l’InfoCenter affiche un avis utilisateur ou un code d'anomalie en cours de fonctionnement, arrêtez immédiatement la machine et remédiez au problème avant de poursuivre. La machine risque d'être gravement endommagée si vous l'utilisez alors qu'elle est défectueuse.

Après l'utilisation

Pousser ou remorquer la machine

Attention

Quand la vanne de dérivation de remorquage est ouverte, la machine peut se déplacer inopinément et vous blesser ou blesser des personnes à proximité.

Serrez le frein de stationnement lorsque vous ne poussez pas ou ne remorquez pas la machine.

En cas d'urgence, vous pouvez pousser ou remorquer la machine en ouvrant la vanne de dérivation de la pompe hydraulique et en branchant un flexible hydraulique pour contourner le clapet antiretour.

S'il s'avère nécessaire de pousser ou de remorquer la machine, vous devrez éventuellement le faire à la fois en marche avant et en marche arrière. Pour ne pas endommager la transmission en poussant ou remorquant la machine, il est préférable de préparer la machine pour la poussée et le remorquage en marche avant et en marche arrière.

Préparatifs de poussée ou de remorquage en marche arrière de la machine

Installation du kit de remorquage en marche arrière

Pièces nécessaires (achetées séparément) : kit de remorquage en marche arrière (réf. Toro nº 136-3620)

Important

S'il s'avère nécessaire de pousser ou de remorquer la machine en marche arrière, vous devez d'abord mettre en dérivation le clapet antiretour du collecteur de la transmission à 4 roues motrices.

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, abaissez les unités de coupe, coupez le moteur et enlevez la clé.
Montez légèrement le flexible de dérivation et les raccords droits du kit de remorquage en marche arrière ; voir les Instructions d'installation du kit de remorquage en marche arrière.
Retirez le capuchon protecteur et le raccord d'essai de la prise d'essai sur le tube de traction arrière.
Montez le raccord droit du flexible de dérivation sur la prise d'essai et serrez le raccord et le flexible.
Retirez le bouchon à six pans creux nº 6 de la prise non identifiée (située entre les raccords des prises M8 et P2) sur le collecteur de déplacement en marche arrière.
Montez l’autre raccord droit du flexible de dérivation sur la prise non identifiée du collecteur de déplacement en marche arrière, et serrez le raccord et le flexible.

G424062

Ouvrez l'autre vanne de dérivation en la tournant à 90° (1/4 de tour) dans chaque sens.

Remarque : Notez la position de la vanne quand vous l'ouvrez et la fermez.
Poussez ou remorquez la machine

Important

Ne poussez pas et ne remorquez pas la machine à plus de 3 à 4,8 km/h ou sur plus de 400 m, au risque d'endommager le système hydraulique. La vanne de dérivation doit être ouverte chaque fois que vous poussez ou remorquez la machine.

Préparation de la machine avant l'utilisation

Dépose du kit de remorquage en marche arrière

Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, abaissez les unités de coupe, coupez le moteur et enlevez la clé.
Débranchez le raccord droit et le flexible de dérivation, provenant du kit de remorquage en marche arrière, de la prise d'essai du tube de déplacement en marche arrière ; voir les Instructions d'installation du kit de remorquage en marche arrière.
Installez le raccord d'essai et le capuchon protecteur sur la prise d'essai.
Retirez l'autre raccord droit du flexible de dérivation de la prise non identifiée du collecteur de déplacement en marche arrière (située entre les raccords des prises M8 et P2).
Installez le bouchon à six pans creux nº 6 neuf du kit de remorquage en marche arrière sur la prise non identifiée du collecteur de déplacement en marche arrière.

G424062

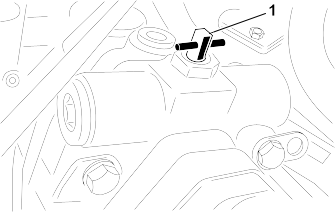

Fermez la vanne de dérivation en la tournant de 90° (1/4 de tour) dans l'autre sens avant de démarrer le moteur ().

Remarque : Ne serrez pas la vanne à un couple de plus de 7 à 11 N·m pour la fermer.

Pousser ou remorquer la machine en marche avant

Ouvrez le capot et déposez le carénage central.
Ouvrez l'autre vanne de dérivation en la tournant à 90° (1/4 de tour) dans chaque sens.

Remarque : Notez la position de la vanne quand vous l'ouvrez et la fermez.

G424062
Poussez ou remorquez la machine en marche avant.

Important

Ne poussez pas et ne remorquez pas la machine à plus de 3 à 4,8 km/h ou sur plus de 400 m, au risque d'endommager le système hydraulique. La vanne de dérivation doit être ouverte chaque fois que vous poussez ou remorquez la machine.
Une fois la machine prête à l'utilisation, fermez la vanne de dérivation de remorquage en la tournant de 90° (1/4 de tour) dans l'autre sens avant de démarrer le moteur.

Remarque : Ne serrez pas la vanne à un couple de plus de 7 à 11 N·m pour la fermer.

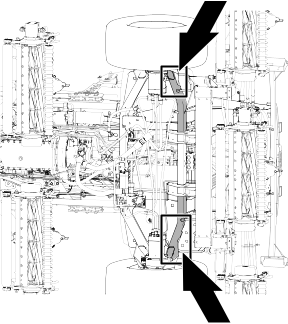

Emplacements des points d'attache

G424086

Points d'attache avant
Point d'attache arrière

Transport de la machine

Suivez les conseils ci-dessous lorsque vous transportez la machine.
- Utilisez des rampes d'une seule pièce pour charger la machine sur une remorque ou un camion.
- Arrimez solidement la machine.

Entretien

Remarque : Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Remarque : Vous pouvez télécharger un exemplaire gratuit du schéma hydraulique ou électrique en vous rendant sur www.Toro.com et en cherchant votre machine sous le lien Manuels sur la page d'accueil.

Important

Reportez-vous au Manuel du propriétaire du moteur et au Manuel de l'utilisateur des unités de coupe pour tout renseignement sur les procédures d'entretien complémentaires.

Programme d'entretien recommandé

Périodicité des entretiens	Procédure	Réf.	Qté	Description
Après les 8 premières heures	Serrez les écrous de roues.	-	-	-
Après les 50 premières heures	Vidangez l'huile du train planétaire avant.	-	-	-
Après les 200 premières heures	Vidangez l'huile du pont arrière.	-	-	-
Avant chaque utilisation ou chaque jour	Contrôlez la/les ceinture(s) de sécurité.	-	-	-
	Contrôlez les contacteurs de sécurité.	-	-	-

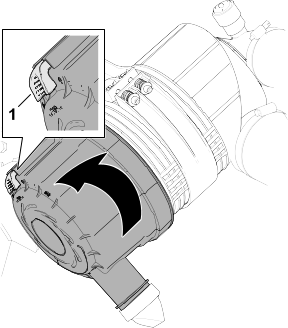

	Contrôlez le filtre à air.	108-3814	1	Élément extérieur du filtre à air
	Contrôlez le filtre à air.	108-3816	1	Élément intérieur du filtre à air
	Contrôlez le niveau d'huile moteur, et faites l'appoint au besoin.	121-6393	1	Huile moteur 10W-30 Premium (19 litres)
		121-6392	1	Huile moteur 10W-30 Premium (208 litres)
		121-6395	1	Huile moteur 15W-40 Premium (19 litres)
		121-6394	1	Huile moteur 15W-40 Premium (208 litres)
	Vidangez le séparateur d'eau.	-	-	-
	Contrôlez la pression des pneus.	-	-	-
	Recherchez visuellement d'éventuelles fuites du pont arrière.	-	-	-
	Recherchez visuellement d'éventuelles fuites du carter du réducteur.	-	-	-
	Contrôlez le niveau de liquide de refroidissement.	-	-	-
	Faites l'entretien du système de refroidissement du moteur (plus fréquemment si l'atmosphère est extrêmement poussiéreuse ou sale).	-	-	-
	Inspectez les canalisations et les flexibles hydrauliques.	-	-	-
	Contrôlez le niveau de liquide hydraulique.	-	-	-
Toutes les 50 heures	Graissez les roulements et les bagues (et immédiatement après chaque lavage).	108-1190	1	Graisse universelle Premium (397 g)
Toutes les 50 heures	Nettoyez la batterie et vérifiez son état.	-	-	-
Toutes les 100 heures	Contrôlez l'état et la tension de la courroie d'alternateur.	120-5824	1	Courroie d'alternateur
Toutes les 200 heures	Serrez les écrous de roues.	-	-	-
Toutes les 400 heures	Faites l'entretien du filtre à air (plus fréquemment si l'atmosphère est extrêmement poussiéreuse ou sale). Effectuez l'entretien du filtre à air avant cette échéance si l'indicateur de colmatage est rouge.	108-3814	1	Élément extérieur du filtre à air
		108-3816	1	Élément intérieur du filtre à air
	Examinez les canalisations et les raccords de carburant.	-	-	-
	Remplacez le filtre du séparateur d'eau/carburant.	110-9049	1	Filtre à eau du système d'alimentation
	Contrôlez le jeu axial des trains planétaires.	-	-	-
	Contrôlez le niveau d'huile du train planétaire (recherchez la présence de fuites externes)	-	-	-
	Contrôlez le niveau d'huile du pont arrière (et avant le tout premier démarrage du moteur).	-	-	-
	Contrôlez le niveau de lubrifiant dans le carter du réducteur. (et avant le tout premier démarrage du moteur).	-	-	-
Toutes les 800 heures	Vidangez et nettoyez le réservoir de carburant.	-	-	-
	Vidangez l'huile du train planétaire, ou une fois par an, la première échéance prévalant.	-	-	-
	Vidangez l'huile du pont arrière.	-	-	-
	Contrôlez le parallélisme des roues arrière.	-	-	-
	Si vous n'utilisez pas le liquide hydraulique recommandé ou s'il vous est arrivé d'utiliser un autre liquide dans le réservoir, remplacez les filtres hydrauliques.	75-1310	1	Filtre hydraulique
		94-2621	1	Filtre hydraulique
	Si vous n'utilisez pas le liquide hydraulique recommandé ou s'il vous est arrivé d'utiliser un autre liquide dans le réservoir, vidangez le liquide hydraulique.	133-8086	1	Liquide hydraulique longue durée PX (19 litres)
		133-8087	1	Liquide hydraulique longue durée PX (19 litres)
Toutes les 1 000 heures	Si vous utilisez le liquide hydraulique recommandé, remplacez les filtres hydrauliques.	75-1310	1	Filtre hydraulique
Toutes les 1 000 heures		94-2621	1	Filtre hydraulique
Toutes les 2 000 heures	Si vous utilisez le liquide hydraulique recommandé, vidangez le liquide hydraulique.	133-8086	1	Liquide hydraulique longue durée PX (19 litres)
Toutes les 2 000 heures		133-8087	1	Liquide hydraulique longue durée PX (280 litres)
Avant le remisage	Vidangez et nettoyez le réservoir de carburant.	-	-	-
Tous les 2 ans	Vidangez et rincez le circuit de refroidissement (rendez-vous chez un concessionnaire-réparateur ou un distributeur agréé ou consultez le Manuel d'entretien).	-	-	-
	Remplacez les flexibles hydrauliques (rendez-vous chez un concessionnaire-réparateur ou un distributeur agréé ou consultez le Manuel d'entretien).	-	-	-
	Remplacez les flexibles de liquide de refroidissement (rendez-vous chez un concessionnaire-réparateur ou un distributeur autorisé ou consultez le Manuel d'entretien).	-	-	-

Liste de contrôle pour l'entretien journalier

Copiez cette page pour pouvoir vous en servir régulièrement.

Entretiens à effectuer

Pour la semaine du :

Lun.

Mar.

Mer.

Jeu.

Ven.

Sam.

Dim.

Vérifiez le fonctionnement du système de sécurité.

Vérifiez le fonctionnement des freins.

Contrôlez les niveaux d'huile moteur et de carburant.

Contrôlez le niveau de liquide de refroidissement.

Vidangez le séparateur d'eau/de carburant.

Contrôlez l'indicateur de colmatage du filtre à air.

Vérifiez la propreté du radiateur, du refroidisseur d'huile et de la grille.

Vérifiez les bruits anormaux en provenance du moteur.1

Contrôlez les bruits de fonctionnement anormaux.

Contrôlez le niveau de liquide hydraulique.

Vérifiez l'état des flexibles hydrauliques.

Contrôlez les fuites de liquide.

Contrôlez la pression des pneus.

Vérifiez le fonctionnement des instruments.

Vérifiez le réglage cylindre/contre-lame.

Vérifiez le réglage de la hauteur de coupe.

Lubrifiez tous les graisseurs.2

Retouchez les peintures endommagées.

Contrôlez la bougie de préchauffage et les injecteurs si le moteur a du mal à démarrer, ne tourne pas régulièrement ou produit une fumée excessive.
Immédiatement après chaque lavage, quelle que soit la fréquence d'entretien indiquée

Important

Reportez-vous au manuel du propriétaire du moteur pour toutes procédures d'entretien supplémentaires.

Notes concernant les problèmes constatés

Contrôle effectué par :
Point contrôlé	Date	Information
1
2
3
4
5

Procédures avant l'entretien

Préparation à l'entretien

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe et serrez le frein de stationnement.
Coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles.

Ouverture du capot

G424259

Ouvrez les 2 loquets du capot et faites pivoter le capot pour l'ouvrir.

Fermeture du capot

G424260

Refermez soigneusement le capot et sécurisez-le avec les 2 loquets .

Accès au compartiment de la batterie

G424261

Détachez l'attache en caoutchouc du couvercle du compartiment de la batterie et ouvrez le couvercle.

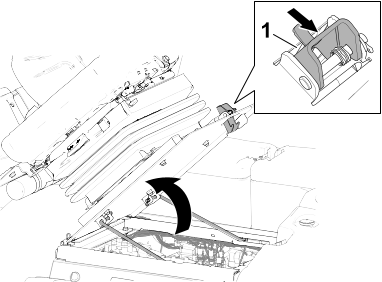

Basculement du siège

G424263

Écartez le verrou du siège vers l'extérieur et basculez le siège vers le haut avec précaution.

G424264

Engagez la béquille avant dans le cran de la fente de blocage sur la plaque de guidage .

Abaissement du siège

G424265

Faites pivoter le siège légèrement et sortez la béquille du cran dans la fente de blocage du support du siège .
Abaissez le siège avec précaution jusqu'à ce qu'il se verrouille fermement en place.

Points de levage au cric

Remarque : Soutenez la machine avec des chandelles chaque fois que vous devez travailler dessous.

Utilisez les points de levage suivants :

Avant – sur le cadre, devant les moteurs d'entraînement des roues.

Important

Ne soutenez pas la machine au niveau des moteurs des roues motrices. Le matériel de levage ne doit pas toucher les tubes et flexibles hydrauliques.

G424266
Arrière – centre de l'essieu.

Remarque : Placez les chandelles de la capacité spécifiée de chaque côté du réducteur et sous l'essieu.

Important

Ne soutenez pas la machine au niveau de la biellette de direction.

G424267

Graissage

Graissage des roulements et bagues

Les graisseurs de la machine doivent être lubrifiés régulièrement. Si vous utilisez la machine dans des conditions sales et poussiéreuses, des impuretés peuvent pénétrer dans les roulements et les bagues, et en accélérer l'usure. Lubrifiez les graisseurs immédiatement après chaque lavage, quelle que soit la fréquence d'entretien indiquée.

Préparez la machine pour l'entretien.
Graissez tous les graisseurs de la machine avec de la graisse universelle au lithium nº 2.

Emplacements des graisseurs

Spécifications de la graisse : graisse au lithium nº 2.

Roulements d'axes de pivots de freins (5)	G452385
Bague de pivot du pont arrière et vérin de direction	G452386
Rotules de vérin de direction (2) Rotules de biellettes (2) Bagues de pivots de fusées (2) Remarque : Le graisseur supérieur du pivot de fusée ne doit être lubrifié qu'une fois par an (2 injections de graisse)	G452387 Graisseur supérieur sur pivot de fusée
Bagues de bras de levage (1 par unité de coupe) Bagues de vérin de levage (2 par unité de coupe)	G452388
Bagues de pivot de bras de levage (1 par unité de coupe) Bâti porteur d'unité de coupe (2 par unité de coupe) Pivot de bras de levage d'unité de coupe (1 par unité de coupe)	G452389

Entretien du moteur

Spécifications de l'huile moteur

Type d'huile

Utilisez une huile moteur de haute qualité, à faible teneur en cendres, conforme ou supérieure à la classe de service API CH-4 ou mieux.

Utilisez une huile moteur avec l'indice de viscosité suivant :

Huile préférée : SAE 15W-40 [-17 °C (au-dessus de -18 °C)]
Autre huile possible : SAE 10W-30 ou 5W-30 (toutes températures)

L'huile moteur Toro Premium est en vente chez votre distributeur Toro agréé avec l'indice de viscosité 15W-40 ou 10W-30.

Capacité du carter

9,5 litres approximativement avec le filtre

Contrôle du niveau d'huile moteur

Remarque : Contrôlez le niveau d'huile moteur quand le moteur est froid. Si le moteur est chaud, attendez 10 minutes avant de contrôler le niveau.

À la livraison, le carter moteur contient de l'huile ; vérifiez toutefois le niveau d'huile avant et après le premier démarrage du moteur.

Si le niveau d'huile est en dessous du repère inférieur sur la jauge, ajoutez graduellement de l'huile jusqu'à ce que le niveau atteigne le repère supérieur sur la jauge.

Important

Maintenez le niveau d'huile moteur entre les repères maximum et minimum sur la jauge. Un niveau d'huile moteur insuffisant ou excessif peut endommager gravement le moteur.

Préparez la machine pour l'entretien.

G453111

Déverrouillez et soulevez le capot.
Contrôlez le niveau d'huile moteur.
Fermez et verrouillez le capot.

Vidange de l'huile moteur et remplacement du filtre à huile

Vidange de l'huile moteur

Préparez la machine pour l'entretien.
Retirez le bouchon de remplissage d'huile.
Placez un bac de vidange sous le bouchon de vidange .

G424298

Retirez le bouchon de vidange et faites couler l'huile dans le bac.
Lorsque la vidange est terminée, remettez le bouchon de vidange en place et serrez-le à un couple de 54 à 63 N·m.

Remplacement du filtre à huile

G468270

Tournez le filtre à huile dans le sens antihoraire pour le déposer.
Essuyez soigneusement l'adaptateur du filtre .
Appliquez une fine couche d'huile propre sur le joint du filtre de rechange.
Vissez le filtre sur l'adaptateur jusqu'à ce que les deux soient en contact, puis serrez encore le filtre d'un tour.

Remarque : Ne serrez pas le filtre excessivement.

G453110

Faites l'appoint d'huile et remettez le bouchon de remplissage en place.

Entretien du filtre à air

Dépose du filtre

Faites l'entretien du filtre à air uniquement quand l'indicateur de colmatage montre une bande rouge. Changer le filtre à air prématurément ne fait qu'accroître le risque de contamination du moteur par des impuretés quand le filtre est déposé.

Important

Le couvercle doit être parfaitement ajusté sur le boîtier du filtre à air.

Préparez la machine pour l'entretien.
Ouvrez le capot.
Vérifiez si le boîtier du filtre à air est usé ou présente des dommages susceptibles d'occasionner des fuites d'air. Vérifiez que le système d'admission ne présente pas de fuites, de dommages ou de colliers de flexible desserrés.

Remarque : Remplacez le filtre à air ou les éléments du système d'admission usés ou endommagés.

G424731

Tirez le verrou vers l'extérieur, tournez le couvercle du filtre à air dans le sens antihoraire, et déposez le couvercle.
Avant de déposer le filtre, soufflez de l'air comprimé à basse pression (2,75 bar) propre et sec pour éliminer toute accumulation importante de débris entre l'extérieur du préfiltre et le boîtier.

Important

N'utilisez pas d'air sous haute pression car il pourrait forcer des impuretés à travers le filtre et dans le canal d'admission.

G424732

Retirez le préfiltre du boîtier du filtre à air .

Remarque : Ne nettoyez pas le préfiltre.

Pose du filtre

G424757

Contrôlez l’élément de sécurité . Remplacez-le s'il est encrassé.

Important

N'essayez jamais de nettoyer l'élément de sécurité. Remplacez-le une fois sur trois, quand vous effectuez l'entretien du préfiltre.
Vérifiez que l'élément de rechange n'a pas été endommagé pendant le transport. Vérifiez l'extrémité d'étanchéité de l'élément filtrant et du boîtier du filtre à air.

Important

N'utilisez pas les éléments filtrants s'ils sont endommagés.
Assemblez le préfiltre . Exercez une pression sur le bord extérieur de l'élément filtrant pour l'engager dans le boîtier du filtre à air.

Important

N'appuyez pas sur la partie centrale flexible de l'élément.
Retirez la valve d'éjection des poussières du couvercle du filtre à air, nettoyez la cavité et remettez la valve en place sur le couvercle.
Montez le couvercle sur le boîtier du filtre à air, en dirigeant la valve d’éjection des poussières vers le bas, à peut près entre les positions 5:00 et 7:00 heures vu de l'extrémité.

G424758

Si une bande rouge est visible dans l'indicateur de colmatage, appuyez sur le bouton de réinitialisation au bout de l'indicateur.
Fermez et verrouillez le capot.

Entretien du circuit d'alimentation

Contrôle des canalisations et des raccords

Préparez la machine pour l'entretien.
Ouvrez le capot.
Vérifiez que les conduites d’alimentation ne sont pas usées, détériorées ou endommagées, et que les raccords ne sont pas desserrés.

Remarque : Réparez et remplacez les conduites d'alimentation usées ou endommagées ; resserrez les raccords desserrés.
Fermez et verrouillez le capot.

Vidange du séparateur carburant/eau

Préparez la machine pour l'entretien.
Purgez le séparateur d'eau comme montré.

G452998
Démarrez le moteur, recherchez des fuites éventuelles, puis coupez le moteur.

Remarque : Réparez toutes les fuites de carburant.

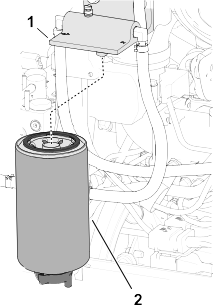

Remplacement du filtre séparateur d'eau

Vidangez complètement le séparateur carburant-eau

G425089

Nettoyez la tête du filtre et la cartouche filtrante .
Déposez la cartouche filtrante et nettoyez la surface de montage de la tête du filtre.
Lubrifiez le joint de la cartouche filtrante avec du gazole propre.
Installez la cartouche à la main jusqu'à ce que le joint touche la surface de montage. Serrez ensuite la cartouche d'un demi-tour supplémentaire.
Serrez la vanne de vidange au bas de la cartouche filtrante.
Démarrez le moteur et recherchez des fuites éventuelles.

Remarque : Réparez toute fuite détectée.
Coupez le moteur et enlevez la clé.
Fermez et verrouillez le capot.

Vidange et nettoyage du réservoir de carburant

Vidangez et nettoyez le réservoir si le circuit d'alimentation est contaminé ou si vous prévoyez de remiser la machine pendant une période prolongée. Rincez le réservoir avec du carburant neuf.

Préparez la machine pour l'entretien.

G425122

Placez un bac de vidange sous le robinet de vidange , au bas du réservoir de carburant.
Ouvrez le robinet de vidange et laissez le carburant s'écouler.
Au besoin, ajoutez du carburant propre dans le réservoir de carburant pour le rincer.
Fermez le robinet de vidange.

Remarque : Quand vous ajoutez du carburant dans le réservoir, vérifiez que le robinet de vidange ne fuit pas.

Nettoyage de la crépine d'admission de carburant

Le tube d'admission de carburant se trouve dans le réservoir de carburant. Il est muni d'une crépine qui empêche les débris de pénétrer dans le système d'alimentation. Retirez le tube et nettoyez la crépine selon les besoins.

Préparez la machine pour l'entretien.
Basculez le siège.

G425144

Retirez le collier qui fixe le flexible au tube d’admission de carburant.
Retirez le tube d'admission de carburant et la bague en caoutchouc du réservoir.
Nettoyez la crépine au bout du tube d'admission de carburant.
Insérez le tube d'admission de carburant et la bague en caoutchouc dans le réservoir jusqu'à ce que la bague soit complètement engagée dans le réservoir.
Reliez le flexible au tube d'admission de carburant et fixez-le en place avec le collier.
Abaissez et verrouillez le siège.

Entretien du système électrique

Débranchement de la batterie

Danger

L'électrolyte contient de l'acide sulfurique, dont l'ingestion est mortelle et qui cause de graves brûlures.

Ne buvez jamais l'électrolyte et évitez tout contact avec les yeux, la peau ou les vêtements.
Portez une protection oculaire et des gants en caoutchouc.
Faites le plein d'électrolyte à proximité d'une arrivée d'eau propre, de manière à pouvoir rincer abondamment la peau en cas d'accident.

Préparez la machine pour l'entretien.
Ouvrez le couvercle du compartiment de la batterie.

G425155

Débranchez le câble négatif de la batterie .
Retirez le capuchon en caoutchouc de la cosse du câble positif de la batterie et débranchez le câble positif de la batterie .

Branchement de la batterie

G425155

Branchez le câble positif (rouge) de la batterie sur la borne positive (+) de la batterie.
Branchez le câble négatif de la batterie (noir) sur la borne négative (-) de la batterie.
Appliquez une couche de graisse Grafo 112X (Skin-Over), réf. Toro 505-47, sur les bornes de la batterie et les cosses des câbles de la batterie.
Enfilez le capuchon en caoutchouc sur la cosse du câble positif de la batterie.
Refermez et verrouillez le couvercle du compartiment de la batterie.

Charge de la batterie

Débranchement de la batterie.
Raccordez un chargeur de 3 à 4 ampères aux bornes de la batterie.
Chargez la batterie au régime de 3 à 4 ampères durant 4 à 8 heures.
Une fois la batterie chargée, débranchez le chargeur du secteur et des bornes de la batterie.
Branchement de la batterie.

Entretien de la batterie

Remarque : Les bornes et le bac doivent être propres, car une batterie encrassée se décharge lentement.

Préparez la machine pour l'entretien.
Ouvrez le couvercle du compartiment de la batterie.
Contrôlez l'état de la batterie.

Remarque : Remplacez la batterie si elle est usée ou endommagée.
Débranchez les câbles de la batterie, et retirez la batterie de la machine.
Nettoyez entièrement le bac de la batterie avec un mélange d'eau et de bicarbonate de soude.
Rincez le bac à l'eau propre.
Placez la batterie dans la machine et branchez les câbles de la batterie.
Refermez et verrouillez le couvercle du compartiment de la batterie.

Remplacement d’un fusible

Le porte-fusibles se trouve dans le compartiment de la batterie.

Préparez la machine pour l'entretien.
Ouvrez le couvercle du compartiment de la batterie.
Remplacez le fusible défectueux par un fusible de même type et de même intensité.
G425167
1. Porte-fusibles
2. Douille du maxi-fusible
G425168
Refermez et verrouillez le couvercle du compartiment de la batterie.

Entretien de la transmission

Contrôle de la pression des pneus

Attention

La stabilité de la machine sur les pentes est réduite si les pneus ne sont pas suffisamment gonflés. La machine pourrait alors se retourner et vous blesser, parfois mortellement.

Veillez à toujours utiliser une pression de gonflage suffisante.

Remarque : Les pneus doivent être uniformément gonflés à la pression préconisée pour garantir de bons résultats et de bonnes performances.

Contrôlez la pression de chaque pneu. Les pneus doivent être gonflés à une pression de 0,83 à 1,03 bar.
Au besoin, gonflez ou dégonflez les pneus jusqu'à obtenir une valeur de 0,83 à 1,03 bar.

Serrage des écrous de roues

Attention

Une roue peut se détacher si les écrous de roue ne sont pas serrés correctement, ce qui peut occasionner des blessures graves ou mortelles.

Serrez les écrous des roues avant et arrière à un couple de 115 à 136 N·m après 1 à 4 heures de fonctionnement, puis de nouveau après 8 heures de fonctionnement. Resserrez-les toutes les 200 heures par la suite.

Préparez la machine pour l'entretien.
Serrez les écrous de roues à un couple de 115 à 136 N·m.

Remarque : Les écrous des roues avant sont du type 1/2-20 UNF ; les écrous des roues arrière sont du type M12 x 1.6-6H (métrique).

Contrôle du jeu axial des trains planétaires

Danger

Une machine soutenue par un cric peut être instable et peut tomber, et occasionner des blessures graves ou mortelles.

Ne mettez pas le moteur en marche lorsque la machine est soutenue par un cric.
Retirez toujours la clé du commutateur d'allumage avant de descendre de la machine.
Calez les roues lorsque vous levez la machine au cric.
Soutenez la machine avec des chandelles.

Les trains planétaires/roues motrices ne doivent présenter aucun jeu axial (les roues ne doivent pas bouger lorsque vous les tirez ou les poussez parallèlement à l'essieu).

Préparez la machine pour l'entretien.
Calez les roues arrière et soulevez l’avant de la machine.
Soutenez le cadre avant de la machine avec des chandelles.

G425181

Saisissez une roue motrice avant et tirez/poussez-la vers la machine et dans la direction opposée, en vérifiant l'absence de jeu.
Répétez l'opération 4 pour l'autre roue motrice.
Si une roue bouge, demandez à votre distributeur Toro agréé de remettre le train planétaire en état.

Contrôle du niveau de lubrifiant du train planétaire

Spécifications du lubrifiant : huile pour engrenages SAE 85W-140 de haute qualité

G425183

Garez la machine sur une surface plane et horizontale, tournez la roue de sorte que le bouchon de remplissage soit à la position 12 heures, le bouchon de contrôle soit à la position 3 heures et le bouchon de vidange soit à la position 6 heures.

G425185

Retirez le bouchon de contrôle à la position 3 heures.

Remarque : Le niveau d'huile doit atteindre le bas de l'orifice de contrôle .
Si le niveau d'huile est trop bas, retirez le bouchon de remplissage de la position 12 heures et faites l'appoint d'huile jusqu'à ce qu'elle s'écoule par l'orifice à la position 3 heures.
Vérifiez l'état et l'usure des joints toriques des bouchons.

Remarque : Remplacez le(s) joint(s) torique(s) au besoin.
Remettez le(s) bouchon(s) en place.
Répétez cette procédure pour le train planétaire de l'autre côté de la machine.

Vidange de l'huile du train planétaire

Spécifications du lubrifiant : huile pour engrenages SAE 85W-140 de haute qualité

Capacité du carter de train planétaire et de frein : 0,65 litre

Vidange du train planétaire

Garez la machine sur une surface plane et horizontale, tournez la roue de sorte que le bouchon de remplissage soit à la position 12 heures, le bouchon de contrôle soit à la position 3 heures et le bouchon de vidange soit à la position 6 heures.
Enlevez le bouchon de remplissage de la position 12 heures et le bouchon de contrôle de la position 3 heures.
G425192
1. Orifice du bouchon de vidange
2. Bouchon de remplissage
3. Bouchon de contrôle
4. Bouchon de vidange
Placez un bac de vidange sous le moyeu du train planétaire, enlevez le bouchon de vidange à la position 6 heures et vidangez toute l'huile.
Vérifiez l'état et l'usure des joints toriques des bouchons de remplissage, de contrôle et de vidange.

Remarque : Remplacez le(s) joint(s) torique(s) au besoin.
Remettez le bouchon de vidange dans l'orifice de vidange du carter du train planétaire.
Placez un bac de vidange sous le carter de frein, enlevez le bouchon de vidange et vidangez toute l'huile.
G425193
1. Orifice de vidange (carter de frein)
2. Bouchon de vidange
Vérifiez l'état et l'usure du joint torique du bouchon, puis remettez le bouchon de vidange en place dans le carter de frein.

Remarque : Remplacez les joints toriques au besoin.

Plein d'huile du train planétaire

G425214

Versez lentement dans l'orifice du bouchon de remplissage du train planétaire 0,65 litre d'huile pour engrenages de haute qualité SAE 85W-140.

Important

Si le train planétaire se remplit avant que 0,65 litre d'huile soit ajouté, attendez une heure ou remettez le bouchon en place, et déplacez la machine d'environ 3 mètres pour bien répartir l'huile dans le système de freinage. Retirez ensuite le bouchon et ajoutez le restant d'huile.
Remettez en place le bouchon de remplissage et le bouchon de contrôle.

G425215

Essuyez soigneusement les carters de frein et de train planétaire.
Vidangez et remplissez le train planétaire de l'autre côté de la machine.

Inspection du pont arrière

Recherchez visuellement d'éventuelles fuites du pont arrière. Effectuez les réparations nécessaires avant d'utiliser la machine.

Contrôle du niveau d'huile du pont arrière

Spécification de l'huile du pont arrière : huile pour engrenages SAE 85W-140

Préparez la machine pour l'entretien.

G425336

Retirez un bouchon de contrôle à une extrémité du carter de pont.
Contrôlez le niveau d'huile pour engrenages dans le carter de pont par l'orifice du bouchon de contrôle.

Remarque : Le niveau d'huile pour engrenages est correct quand il atteint le bas de l'orifice du bouchon de contrôle.
Si le niveau d'huile est trop bas, retirez le bouchon de remplissage et faites l'appoint d'huile pour engrenages spécifiée jusqu'à ce que le niveau atteigne le bas du trou du bouchon de contrôle.
Remettez le bouchon de contrôle en place.
Le cas échéant, remettez le bouchon de remplissage.

Vidange de l'huile du pont arrière

Capacité d’huile du pont arrière : 2,4 litres

G425369

Préparez la machine pour l'entretien.
Nettoyez la surface autour des 3 bouchons de vidange – 1 sur chaque carter d’engrenage conique (à l’extérieur des carters de pont ) et 1 sur le carter d’engrenage central .
Retirez chaque bouchon de vidange et faites couler l'huile dans un bac de vidange.

G425336

Retirez les 2 bouchons de contrôle du carter de pont et le bouchon de remplissage pour faciliter la vidange de l’huile.
Remettez les 3 bouchons de vidange et le bouchon de contrôle sur le carter de pont avec le raccord de reniflard.
Dans l'orifice du bouchon de remplissage du carter de pont, versez environ 2,4 litres d'huile pour engrenages 85W-140 ou la quantité d'huile qui convient pour atteindre la base de l'orifice.
Remettez en place les bouchons de contrôle et de remplissage.

Inspection du réducteur

Recherchez visuellement d'éventuelles fuites du carter du réducteur. Effectuez les réparations nécessaires avant d'utiliser la machine.

Contrôle du lubrifiant dans le carter du réducteur

Spécifications de l'huile du carter du réducteur : huile pour engrenages SAE 85W-140

Préparez la machine pour l'entretien.

G425370

Retirez le bouchon de contrôle/remplissage sur le côté gauche du carter de réducteur .
Vérifiez l'état et l'usure du joint torique du bouchon.
Contrôlez le niveau d'huile dans le carter du réducteur.

Remarque : Le niveau d'huile est correct lorsqu'il il atteint le bas de l'orifice du bouchon de contrôle/remplissage.
Si le niveau d'huile est trop bas, faites l'appoint pour l'amener au bas de l'orifice du bouchon de contrôle/remplissage.
Remettez le bouchon de contrôle/remplissage en place.

Tableau des entretoises de vitesse de tonte

G425371

Réglage de la vitesse de déplacement maximale pendant la tonte

Réglage des entretoises de vitesse de tonte

Préparez la machine pour l'entretien.
Reportez-vous au Tableau des entretoises de vitesse de tonte pour déterminer la vitesse de déplacement maximale pendant la tonte, ainsi que la position des petites entretoises qui limitent la vitesse de tonte/déplacement

Remarque : Chaque petite entretoise modifie la vitesse de tonte de 0,8 km/h.
Sous la pédale de déplacement, retirez le boulon de butée et le contre-écrou à embase qui fixent les entretoises sur la butée de tonte.
G425372
1. Pédale de déplacement
2. Limiteur de vitesse de tonte
3. Boulon de butée
4. Petites entretoises
5. Butée de tonte
6. Contre-écrou à embase
Placez la grande entretoise au-dessus de la butée de tonte.
Placez les petites entretoises selon ce que vous avez déterminé à l'opération 2.
Fixez les entretoises sur la butée de tonte avec le boulon de butée et le contre-écrou à embase que vous avez retirés à l’opération 3.

Remarque : Vous devez installer les 6 petites entretoises et la grande entretoise.
Réglez la vitesse de tonte dans l'InfoCenter.

Réglage de la vitesse de tonte dans l'InfoCenter

Le réglage de la vitesse de tonte dans l'InfoCenter sert au TEC pour ajuster la vitesse des cylindres des unités de coupe à la vitesse de tonte-déplacement maximale pendant la tonte.

Dans l'InfoCenter, ouvrez le Menu principal.
Dans le Menu principal, naviguez jusqu'à l'option Réglages machine et appuyez sur le bouton de sélection.
Sous Réglages machine, naviguez jusqu'à l'option Vitesse de tonte.
Appuyez sur les boutons de navigation gauche et droit jusqu'à ce que la vitesse de tonte affichée dans l'InfoCenter soit identique à la vitesse de tonte-déplacement maximale déterminée précédemment.

Remarque : Le réglage de la vitesse de tonte augmente ou diminue par paliers de 0,8 km/h.

Réglage du point mort de la transmission aux roues

La machine ne doit pas avancer ou reculer quand vous relâchez la pédale de déplacement. Si elle se déplace, réglez le point mort de la transmission.

Garez la machine sur une surface plane et horizontale, coupez le moteur, amenez la commande de vitesse en position gamme basse et abaissez les unités de coupe.
Enfoncez seulement la pédale de frein droite et serrez le frein de stationnement.
Levez le côté gauche de la machine au cric pour décoller la roue avant gauche du sol. Placez des chandelles sous la machine pour l'empêcher de retomber accidentellement.
Mettez le moteur en marche et laissez-le tourner au ralenti.
Ajustez les écrous de blocage à l'extrémité de la tige pour avancer la tige de déplacement et éliminer le déplacement vers l’avant, ou pour reculer la tige et éliminer le déplacement vers l’arrière.
G425376
G425377
1. Écrous de blocage
2. Pivot de moyeu de traction
3. Tige de déplacement
4. Extrémité de la tige
Lorsque la roue cesse de tourner, serrez les écrous pour bloquer le réglage.
Coupez le moteur et retirez la clé.
Retirez les chandelles et abaissez la machine au sol.
Faites un essai de conduite pour vérifier que la machine ne se déplace plus.

Contrôle du parallélisme des roues arrière

Préparez la machine pour l'entretien.
Mesurez l'entraxe (à hauteur d'essieu) à l'avant et à l'arrière des roues directrices.
Remarque : Le pincement à l'avant doit être inférieur de 3 mm au pincement à l'arrière.
G416236
1. Avant du groupe de déplacement
2. Inférieur de 3 mm par rapport à l'arrière du pneu
3. Entraxe

Réglage du pincement des roues arrière

Sur le pont arrière, retirez la goupille fendue et l’écrou crénelé de l’embout de biellette.
G425379
1. Écrou crénelé
2. Goupille fendue
3. Bras de direction du carter de pont
4. Embout de biellette
5. Collier
6. Écrou et boulon
Séparez l'embout de biellette du bras de direction du carter de pont.
Desserrez les fixations aux deux extrémités des biellettes.
Faites pivoter la rotule déposée d'un tour complet vers l'intérieur ou l'extérieur.
Resserrez le collier à l'extrémité détachée de la biellette.
Faites pivoter toute biellette complète d'un tour complet dans le même sens (vers l'intérieur ou l'extérieur).
Serrez la fixation à l'extrémité connectée de la biellette.
Fixez l'embout de biellette sur le bras de direction du carter de pont avec l'écrou crénelé.
Mesurez le pincement des roues.
Au besoin, retirez l’écrou crénelé et répétez les opérations 2 à 9.
Lorsque la différence entre les mesures relevées à l'avant et à l'arrière est inférieure à 3 mm, serrez l'écrou crénelé et installez une goupille fendue neuve.

Entretien du système de refroidissement

Spécifications du liquide de refroidissement

Le réservoir de liquide de refroidissement est rempli à l'usine d'un mélange 50/50 d'eau et de liquide de refroidissement longue durée à base d'éthylène glycol.

Important

Utilisez uniquement des liquides de refroidissement en vente dans le commerce et répondant aux spécifications énoncées dans le Tableau des normes des liquides de refroidissement longue durée.

N'utilisez pas de liquide de refroidissement ordinaire (vert) issu de la technologie des acides inorganiques (IAT) dans la machine. Ne mélangez pas les liquides de refroidissement ordinaires et longue durée.

Tableau des types de liquide de refroidissement

Type à l'éthylène-glycol

Type avec inhibiteur de corrosion

Antigel longue durée

Technologie des acides organiques (OAT)

Important

Ne vous fiez pas à la couleur du liquide de refroidissement pour différencier les types de liquides de refroidissement ordinaire (IAT) et longue durée.

Les fabricants de liquides de refroidissement peuvent teinter les liquides de refroidissement longue durée dans les couleurs suivantes : rouge, rose, orange, jaune, bleu, vert-bleu, violet et vert. Utilisez un liquide de refroidissement répondant aux spécifications énoncées dans le Tableau des normes des liquides de refroidissement longue durée.

Normes des liquides de refroidissement longue durée

ATSM International	SAE International
D3306 et D4985	J1034, J814 et 1941

Important

Le mélange concentré doit être constitué à part égale de liquide de refroidissement et d'eau.

De préférence : si le liquide de refroidissement est mélangé à partir de concentré, le mélanger avec de l'eau distillée.
Option privilégiée : en l'absence d'eau distillée, utiliser un liquide de refroidissement prémélangé au lieu de concentré.
Minimum requis : en l'absence d'eau distillée et de liquide de refroidissement prémélangé, mélanger du liquide concentré avec de l'eau potable propre.

Capacité du circuit de refroidissement

Approximativement 12 litres

Contrôle du niveau de liquide de refroidissement

Prudence

Si le moteur vient de tourner, du liquide de refroidissement chaud sous pression peut s'échapper et causer des blessures légères ou modérées.

N'enlevez pas le bouchon du radiateur si le moteur tourne.
Servez-vous d'un chiffon pour ouvrir le bouchon du radiateur et desserrez-le lentement pour laisser la vapeur s'échapper.

G425390

Préparez la machine pour l'entretien.
Ouvrez le capot et laissez refroidir le moteur.
Enlevez le bouchon de radiateur avec précaution.
Vérifiez le niveau du liquide de refroidissement dans le radiateur.

Remarque : Le niveau de liquide de refroidissement est correct lorsqu'il atteint le haut du goulot de remplissage du radiateur ().
Vérifiez le niveau de liquide de refroidissement dans le vase d'expansion.

Remarque : Le niveau de liquide de refroidissement est correct lorsqu'il atteint le repère maximum sur le vase d'expansion .
Si le niveau de liquide de refroidissement est trop bas, faites l’appoint de liquide spécifié dans le radiateur, le vase d'expansion ou les deux.
Remettez en place les bouchons du radiateur et du vase d'expansion .
Fermez et verrouillez le capot.

Entretien du circuit de refroidissement moteur

Préparez la machine pour l'entretien.
Déverrouillez et ouvrez la grille arrière.
G425401
1. Gâche du loquet
2. Loquet de la grille arrière
Nettoyez les deux côtés de la grille.
Soulevez la grille hors des axes d'articulation et déposez-la de la machine.
Ouvrez le capot.
Nettoyez soigneusement les deux côtés du radiateur/refroidisseur d'huile à l'air comprimé. Commencez par l'avant et soufflez les débris vers l'arrière. Nettoyez ensuite en soufflant de l'arrière vers l'avant. Répétez la procédure plusieurs fois jusqu'à ce qu'il ne reste plus aucun débris
Important

Ne nettoyez pas le radiateur/refroidisseur d'huile avec de l'eau, car cela peut encourager la corrosion et la détérioration prématurées des composants, et tasser les débris.
G425402
1. Radiateur/refroidisseur d'huile
Fermez et verrouillez le capot.

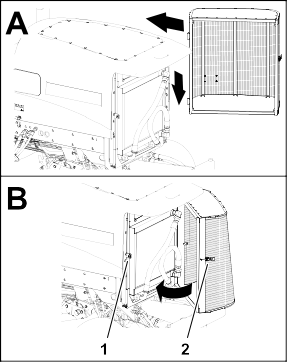

Replacez la grille sur les axes d'articulation.
G425403
1. Gâche du loquet
2. Loquet de la grille arrière
Fermez et verrouillez la protection.

Entretien des freins

Réglage des freins de service

Réglez les freins de service si la garde aux pédales de frein est supérieure à 13 mm ou si les freins glissent. La garde est la distance parcourue par la pédale de frein avant que vous sentiez une résistance.

Préparez la machine pour l'entretien.
Débloquez le verrou entre les pédales de frein pour les rendre indépendantes l'une de l'autre.
G425404
1. Pédales de frein verrouillées
2. Pédales de frein déverrouillées
Desserrez l'écrou de blocage avant sur l'extrémité filetée du câble de frein.
G425405

G425406
1. Câble de frein gauche
2. Câble de frein droit
3. Écrous de blocage
4. Avant de la machine
Pour réduire la garde aux pédales de frein, serrez l'écrou de blocage arrière pour déplacer le câble en arrière jusqu'à obtention d'une garde de 0 à 13 mm.

Remarque : Vérifiez que le câble de frein n'est pas tendu lorsque la pédale est relâchée.
Resserrez l'écrou de blocage avant une fois que les freins sont réglés correctement.
Au besoin, répétez les opérations 3 à 5 avec l’autre câble de frein.

Entretien des courroies

Tension de la courroie d'alternateur

Préparez la machine pour l'entretien.
Ouvrez le capot.
Contrôlez l'état de la courroie d'alternateur.

Remarque : Remplacez toute courroie usée ou endommagée.
Contrôlez la tension de la courroie d'alternateur en appuyant dessus à mi-chemin entre les poulies.

Remarque : La courroie devrait présenter une flèche de 10 mm quand une force de 45 N est exercée.

G425418

Si la flèche n'est pas correcte, tendez la courroie en procédant comme suit :
1. Desserrez les boulons de fixation de l'alternateur .
2. Augmentez ou diminuez la tension de la courroie et resserrez les boulons de fixation.
3. Contrôlez de nouveau la flèche de la courroie pour vérifier si la tension est correcte.
Fermez et verrouillez le capot.

Entretien du système hydraulique

Contrôle des canalisations et des flexibles hydrauliques

Vérifiez que les canalisations et les flexibles hydrauliques ne présentent pas de fuites, ne sont pas pliés, usés, détériorés par les conditions atmosphériques ou les produits chimiques, et que les supports de montage et les raccords ne sont pas desserrés.

Remarque : Effectuez les réparations nécessaires avant d'utiliser la machine.

Liquides hydrauliques spécifiés

Le réservoir est rempli en usine de liquide hydraulique de haute qualité. Contrôlez néanmoins le niveau du liquide hydraulique avant le tout premier démarrage du moteur, puis tous les jours.

Liquide hydraulique recommandé : liquide hydraulique longue durée Toro PX ; disponible en bidons de 19 litres ou barils de 208 litres.

Remarque : Si vous utilisez le liquide de remplacement recommandé dans la machine vous n'aurez pas besoin de vidanger le liquide et de remplacer le filtre aussi souvent.

Autres liquides hydrauliques possibles : si vous ne disposez pas de liquide hydraulique longue durée Toro PX, vous pouvez utiliser d'autres liquides hydrauliques classiques à base de pétrole à condition qu'ils soient conformes aux caractéristiques physiques et aux spécifications de l'industrie suivantes. N'utilisez pas de liquide synthétique. Consultez votre distributeur de lubrifiants pour identifier un produit qui convient.

Remarque : Toro décline toute responsabilité en cas de dommage causé par l'utilisation de produits de remplacement inadéquats. Utilisez uniquement des produits provenant de fabricants réputés qui répondent de leur recommandation.

Liquide hydraulique anti-usure à indice de viscosité élevé/point d'écoulement bas, ISO VG 46

Propriétés physiques :
	Viscosité, ASTM D445	44 à 48 cSt à 40 °C
	Indice de viscosité, ASTM D2270	140 ou plus
	Point d'écoulement, ASTM D97	-37 à -45 °C
	Spécifications de l'industrie :	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 ou M-2952-S)

Remarque : De nombreuses huiles hydrauliques sont presque incolores, ce qui rend difficile la détection des fuites. Un additif colorant rouge pour liquide hydraulique est disponible en bouteilles de 20 ml. Une bouteille suffit pour 15 à 22 litres de liquide hydraulique. Vous pouvez commander ces bouteilles chez les concessionnaires Toro agréés (réf. 44-2500).

Important

Le liquide hydraulique biodégradable synthétique Toro Premium est le seul liquide biodégradable synthétique agréé par Toro. Il est compatible avec les élastomères utilisés dans les systèmes hydrauliques Toro et convient pour de larges plages de températures. Ce liquide est compatible avec les huiles minérales traditionnelles ; toutefois vous devez rincer soigneusement le système hydraulique pour le débarrasser de l'ancien liquide afin d'optimiser la biodégradabilité et les performances. Cette huile est disponible en bidons de 19 litres ou en barils de 208 litres chez votre distributeur Toro agréé.

Capacité du réservoir hydraulique

28 litres

Contrôle du niveau de liquide hydraulique

Le réservoir est rempli en usine de liquide hydraulique de haute qualité.

Préparez la machine pour l'entretien.
Nettoyez la surface autour du goulot et du bouchon de remplissage du réservoir de liquide hydraulique.

G425419

Retirez le bouchon du réservoir de liquide hydraulique .
Sortez la jauge du goulot de remplissage et essuyez-la sur un chiffon propre.
Remettez la jauge dans le goulot de remplissage, ressortez-la et contrôlez le niveau de liquide.

Le niveau de liquide hydraulique est correct lorsqu'il se situe entre les repères maximum et minimum sur la jauge.
Si le niveau est trop bas, faites l'appoint de liquide spécifié pour atteindre le repère maximum.
Remettez en place la jauge et le bouchon du réservoir de liquide hydraulique.

Remplacement des filtres hydrauliques

Utilisez les filtres hydrauliques Toro suivants :

Nom

Réf. Toro

Emplacement

Filtre de retour

94-2621

Sous le profilé droit du cadre.

Filtre de charge

75-1310

Sous le panneau de siège.

Important

L'utilisation de tout autre type de filtre peut annuler la garantie de certaines pièces.

Remplacement du filtre de charge

Préparez la machine pour l'entretien.
Basculez le siège.

G425433

Nettoyez la surface autour du filtre de charge et de la tête du filtre .
Placez un bac de vidange sous le filtre et enlevez le filtre.
Essuyez la surface de montage du filtre sur la tête avec un chiffon propre.
Lubrifiez le joint du filtre de rechange et remplissez le filtre avec le liquide hydraulique spécifié.
Vissez le filtre sur la tête jusqu'à ce que le joint touche la plaque de montage, puis serrez le filtre d'un demi-tour supplémentaire.

Remplacement du filtre de retour

G425445

Nettoyez la surface autour du filtre de retour et de la tête du filtre .
Placez un bac de vidange sous le filtre de retour et déposez le filtre.
Essuyez la surface de montage du filtre sur la tête avec un chiffon propre.
Lubrifiez le joint du filtre de rechange et remplissez le filtre de liquide hydraulique spécifié, puis videz-le.
Vissez le filtre sur la tête jusqu'à ce que le joint touche la plaque de montage, puis serrez le filtre d'un demi-tour supplémentaire.

Purge de l'air du circuit hydraulique

Mettez le moteur en marche et laissez-le tourner environ 2 minutes pour purger l'air du circuit.
Recherchez d'éventuelles fuites hydrauliques autour des filtres et des têtes de filtre.

Remarque : Réparez toute fuite hydraulique.
Coupez le moteur et retirez la clé.
Abaissez le siège.

Vidange du liquide hydraulique

Si le liquide est contaminé, demandez à votre concessionnaire Toro agréé de rincer le système. Le liquide contaminé a un aspect laiteux ou noir comparé à de l'huile propre.

Capacité du bac de vidange : 30 litres ou plus

Préparez la machine pour l'entretien.
Ouvrez le capot.
Placez le bac de vidange sous le réservoir de liquide hydraulique.

G425446

Débranchez le flexible de retour de carter du raccord droit au bas du réservoir, et vidangez le liquide hydraulique.
Lorsque la vidange du liquide hydraulique est terminée, rebranchez le flexible de retour du carter sur le raccord du réservoir.
Serrez le raccord du flexible à un couple de 50 à 63 N·m.

Remplissage du réservoir hydraulique

Remplissez le réservoir avec le liquide hydraulique spécifié.

Important

Utilisez uniquement les liquides hydrauliques spécifiés. Tout autre liquide est susceptible d'endommager le système.

G425457

Mettez la jauge et le bouchon du réservoir de liquide hydraulique en place sur le réservoir.
Mettez le moteur en marche et actionnez toutes les commandes hydrauliques pour faire circuler le liquide dans tout le circuit.
Recherchez d'éventuelles fuites hydrauliques, coupez le moteur et enlevez la clé.

Remarque : Réparez toutes les fuites hydrauliques.
Fermez et verrouillez le capot.
Contrôlez le niveau de liquide.

Remarque : Faites l'appoint au besoin pour faire monter le niveau jusqu'au repère maximum sur la jauge. Ne remplissez pas excessivement le réservoir hydraulique.

Entretien des unités de coupe

Rodage des unités de coupe

Attention

Le contact avec les unités de coupe ou d'autres pièces mobiles peut entraîner des blessures graves ou mortelles.

N'approchez pas les mains, les doigts et les vêtements des unités de coupe et autres pièces mobiles.
N'essayez jamais de faire tourner les unités de coupe avec la main ou le pied quand le moteur est en marche.

Remarque : Vous trouverez des instructions et des procédures de rodage complémentaires dans le Manuel d'affûtage des tondeuses à cylindres et rotatives Toro (Form nº 80-300SL).

Préparation de la machine

Garez la machine sur une surface plane et horizontale, abaissez les unités de coupe, serrez le frein de stationnement, coupez le moteur et placez la commande de PDF en position désengagée.
Ouvrez le capot.
Effectuez les premiers réglages cylindre/contre-lame nécessaires pour le rodage de toutes les unités de coupe qui en ont besoin ; voir le Manuel de l'utilisateur des unités de coupe.
Tournez les leviers de rodage avant, arrière ou les deux jusqu’à la position R (rodage).
G425458
G425459
1. Levier de rodage (unités de coupe avant 4, 1 et 5)
2. Levier de rodage (unités de coupe arrière 2 et 3)
3. Rotation arrière (rodage)

Rodage des cylindres et des contre-lames

Attention

Si vous modifiez le régime moteur pendant le rodage, les unités de coupe risquent de caler, ce qui peut entraîner des blessures graves ou mortelles.

Ne variez jamais le régime moteur pendant le rodage.
Le rodage ne doit s'effectuer qu'au ralenti.

Remarque : Lors du rodage, les unités de coupe avant fonctionnent ensemble et les unités arrière également.

Assurez-vous que la pédale de déplacement est en position neutre et que le frein de stationnement est serré.
Mettez le moteur en marche et laissez-le tourner au ralenti.

G499555

Tournez le levier du limiteur de vitesse de tonte vers l’avant à la position Tonte.
Placez la commande de PDF en position Engagée.
Poussez le levier multifonction vers l’avant.

Remarque : Les cylindres sélectionnés pour le rodage tournent en arrière.
Appliquez le produit de rodage sur les cylindres avec un pinceau à long manche.
Danger

Tout contact avec les unités de coupe en mouvement peut entraîner des blessures graves ou mortelles.
- N'utilisez pas de pinceau à manche court.
- Pour éviter de vous blesser, ne vous approchez pas des unités de coupe avant d'effectuer la procédure.
Si les cylindres calent ou se mettent à tourner irrégulièrement pendant le rodage, augmentez le régime moteur jusqu'à ce que les cylindres se stabilisent.
Si est nécessaire d'effectuer un réglage sur les unités de coupe pendant le rodage, procédez comme suit :
1. Ramenez le levier multifonction en arrière.

  Remarque : Les unités de coupe s'arrêtent mais ne se lèvent pas.
2. Placez la commande de PDF à la position Désengagée.
3. Coupez le moteur et retirez la clé.
4. Réglez les unités de coupe.
5. Répétez les opérations 2 à 7.
Répétez l’opération 6 pour les autres unités de coupe que vous souhaitez roder.

Terminer le rodage

Important

Si vous ne ramenez pas le levier de rodage à la position Arrêt après le rodage, les unités de coupe ne s'élèveront pas ou ne fonctionneront pas correctement.

Coupez le moteur et retirez la clé.
Lavez toute trace de produit de rodage sur les unités de coupe.
Réglez le contact cylindre/contre-lame selon les besoins.
Tournez les leviers de rodage en position F (tonte).
G425519
1. Levier de rodage (unités de coupe avant 4, 1 et 5)
2. Levier de rodage (unités de coupe arrière 2 et 3)
3. Rotation avant (tonte)
Pour améliorer encore la qualité du tranchant, passez une lime sur la face avant de la contre-lame après le rodage.

Remarque : Cela permet d'éliminer les bavures ou les aspérités qui ont pu se former le long du tranchant.
Fermez et verrouillez le capot.

Entretien du châssis

Contrôle de la ceinture de sécurité

Vérifiez que la ceinture de sécurité n'est pas usée, coupée ou autrement endommagée. Remplacez la ou les ceintures de sécurité en cas de mauvais fonctionnement d'un composant.
Nettoyez la ceinture de sécurité au besoin.

Nettoyage

Lavage de la machine

Au besoin, lavez la machine seulement avec de l'eau ou en y ajoutant un détergent doux. Vous pouvez laver la machine à l'aide d'un chiffon.
Important
- Ne nettoyez pas la machine avec de l'eau saumâtre ou recyclée.
- Ne lavez pas la machine au jet haute pression. Cela pourrait endommager le système électrique, décoller des autocollants importants ou enlever la graisse nécessaire aux points de frottement. N'utilisez pas trop d'eau près du panneau de commande, du moteur et de la batterie.
- Ne lavez pas la machine pendant que le moteur tourne. Cela pourrait causer des dommages internes au moteur.
