Titan ZXM4875-, ZXM5475- og ZXM6075-plænetraktor

	Model 76448	Model 76554	Model 76660
Bredde	122 cm	137 cm	152 cm
Længde	208 cm	208 cm	208 cm
Højde	124 cm	124 cm	124 cm
Vægt	358 kg	364 kg	371 kg

Betjening

Før betjening

Sikkerhedshensyn før drift

Maskinen må aldrig betjenes eller vedligeholdes af børn eller utrænet personale. Vær opmærksom på, at lokale forskrifter kan angive en mindstealder for operatøren. Ejeren er ansvarlig for at træne alle operatører og mekanikere.
Efterse området, hvor du skal bruge maskinen, og fjern alle genstande, der kan blive udslynget eller forhindre maskinen i at fungere.
Vurder terrænet for at fastsætte det mest passende udstyr og relevante redskaber eller tilbehør, der kræves for at betjene maskinen korrekt og sikkert.
Kør ikke med passagerer på maskinen.
Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.
Kontroller, at dødemandsgreb, sikkerhedskontakter og afskærmninger er korrekt fastgjort og fungerer korrekt. Betjen ikke maskinen, hvis de ikke fungerer korrekt.
Bær korrekt beklædning, herunder beskyttelsesbriller, lange bukser, skridsikkert, kraftigt fodtøj og høreværn. Sæt langt hår op, og bær ikke løstsiddende tøj eller smykker.
Betjen ikke maskinen, medmindre alle afskærmninger og sikkerhedsanordninger, f.eks. deflektorer og hele græsopsamleren, er på plads og fungerer korrekt. Udskift slidte eller beskadigede dele, når det er nødvendigt.
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader førersædet. Lad maskinen køle af, inden du efterser, justerer, påfylder brændstof, rengør den eller stiller den til opbevaring.

Advarsel

Berøring af skærekniven kan medføre alvorlig personskade.

Når du slukker motoren, skal skærekniven(e) stoppe. Hvis den ikke standser, bør du straks holde op med at bruge maskinen og kontakte en autoriseret serviceforhandler.
Før du klipper, skal du efterse maskinen for at sikre, at klippeenhederne fungerer korrekt.
Hold omkringstående væk fra maskinen, mens den er i drift, især børn og kæledyr. Sluk maskinen og redskabet eller redskaberne, hvis nogen kommer ind på området.

Brændstofsikkerhed

Brændstof er meget brandfarligt og yderst eksplosivt. En brand eller eksplosion forårsaget af brændstof kan give dig eller andre forbrændinger samt medføre tingsskade.
- For at undgå, at en statisk ladning antænder brændstoffet, skal beholderen og/eller maskinen placeres direkte på jorden, før de fyldes. De må ikke stå i et køretøj eller på andre genstande.
- Fyld brændstoftanken udendørs på en plan grund i et åbent område, og når motoren er kold. Tør eventuelt spildt brændstof op.
- Håndter ikke brændstof, mens du ryger eller i nærheden af åben ild eller gnister.
- Fjern ikke brændstofdækslet, og fyld ikke brændstof på brændstoftanken, mens motoren kører eller er varm.
- Hvis du spilder brændstof, må du ikke forsøge at starte motoren. Foretag dig ikke noget, der kan antænde brændstoffet, før dampene er spredt.
- Opbevar brændstof i en godkendt beholder og utilgængeligt for børn.
Fyld ikke for meget brændstof på brændstoftanken. Sæt brændstofdækslet på igen, og stram det.
Under visse omstændigheder kan der under påfyldning af brændstof udvikles statisk elektricitet, der fører til gnister, som kan antænde brændstofdampene.
Fyld ikke beholdere i et køretøj eller på en lastbil eller anhænger med plastikforing. Anbring altid beholdere på jorden og et stykke væk fra køretøjet før påfyldning.
Fjern udstyr fra lastbilen eller anhængeren, og fyld brændstof på, mens den er på jorden. Hvis dette ikke er muligt, skal påfyldningen finde sted fra en bærbar beholder i stedet for direkte fra brændstofstanderen.
Påfyldningsdysen skal altid være i kontakt med kanten af åbningen i brændstoftanken eller -beholderen, indtil påfyldningen er afsluttet. Brug ikke låseenhed for slangespidsen.
Brændstof er farligt og kan være dødbringende, hvis det indtages. Længere tids udsættelse for dampe kan forårsage alvorlige skader og sygdomme.
- Undgå længere tids indånding af dampe.
- Hold hænder og ansigt væk fra dysen og brændstoftankens åbning.
- Undgå at få brændstof i øjnene eller på huden.
Tør spildt brændstof op.
Opbevar ikke maskinen eller brændstofbeholderen, hvor der er åben ild, gnister eller vågeblus som fx på en vandvarmer eller på andre apparater.
Betjen ikke maskinen, medmindre hele udstødningssystemet er på plads og i god driftsmæssig stand.

Brændstof

Brændstofspecifikationer

Kapacitet	19 L
Type	Blyfri benzin
Minimum oktantal	87 (US) eller 91 (research-oktantal, uden for USA)
Ethanol	Højst 10 volumenprocent
Methanol	Ingen
MTBE (metyl-tertiær-butylæter)	Mindre end 15 volumenprocent
Olie	Fyld ikke i brændstoffet

Brug kun ren, frisk (højst 30 dage gammelt) brændstof fra en kilde med godt omdømme.

Vigtigt

Tilsæt brændstofstabilisator til friskt brændstof som anvist af producenten af brændstofstabilisatoren for at reducere opstartsproblemer.

Påfyldning af brændstoftanken

Parker maskinen på en plan overflade.
Flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk motoren, og tag nøglen ud.
Rengør området omkring brændstofdækslet, og fyld brændstoftanken.

Vigtigt

Fyld brændstoftanken op til bunden af påfyldningsstudsen. Fyld ikke brændstoftanken helt op.

G453272

Udførelse af daglig vedligeholdelse

Før maskinen startes hver dag, skal fremgangsmåderne for Hver anvendelse/Dagligt udføres som beskrevet i vedligeholdelsesskemaet.

Ydeevne og levetid

Det tager tid, før nye motorer kommer op på fuld kraft. Der er større friktion ved nye plæneklipperskjolde og drivsystemer, hvilket betyder større motorbelastning. Giv nye maskiner en indkøringstid på 40 til 50 timer for at komme op på fuld kraft for at opnå den bedste ydelse.

Sikkerhedslåsesystem

Sikkerhedslåsesystemet er udviklet med henblik på at forhindre motoren i at starte, medmindre:

Kontakten til regulering af skæreknive (kraftudtag) er koblet fra.
Bevægelseshåndtagene er i positionen Parker.

Sikkerhedslåsesystemet er også konstrueret til at standse motoren, når bevægelseshåndtagene ikke er i positionen Parker, og du rejser dig fra sædet.

Advarsel

Hvis kontakterne til sikkerhedslåsesystemet frakobles eller bliver beskadigede, kan maskinen fungere uventet og forårsage personskade.

Pil ikke ved sikkerhedskontakterne.
Kontroller dagligt, at sikkerhedskontakterne fungerer, og udskift eventuelle beskadigede kontakter, før du betjener maskinen.

Afprøvning af sikkerhedslåsesystemet

Kontroller altid sikkerhedslåsesystemet, før du betjener maskinen. Hvis sikkerhedssystemet ikke fungerer som beskrevet i det følgende, skal der straks tilkaldes en autoriseret forhandler til at reparere sikkerhedssystemet.

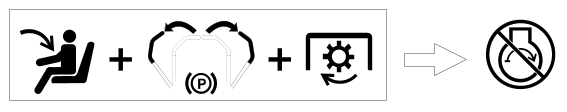

Sæt dig i sædet, flyt bevægelseshåndtagene til positionen Park (parker), og flyt kontakten til regulering af skæreknive til positionen On (til). Prøv at starte motoren. Motoren bør ikke tørne.

G511504
Sæt dig i sædet, og flyt kontakten til regulering af skæreknive til positionen Fra. Flyt et af bevægelseshåndtagene til den midterste, ulåste position. Prøv at starte motoren. Motoren bør ikke tørne. Gentag dette med det andet bevægelseshåndtag.

G511505

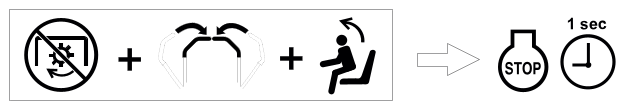

Sæt dig på sædet, flyt kontakten til regulering af skæreknivene til positionen Off (fra), og flyt bevægelseshåndtagene til positionen Park (parker). Start motoren. Aktiver kontakten til regulering af skæreknive, og rejs dig en smule fra sædet, mens motoren kører. Motoren bør slukke inden for ét sekund.

G511506
Sæt dig på sædet, flyt kontakten til regulering af skæreknivene til positionen Off (fra), og flyt bevægelseshåndtagene til positionen Park (parker). Start motoren. Flyt bevægelseshåndtagene til den midterste, ulåste position, mens motoren kører, og rejs dig derefter en smule fra sædet. Motoren bør slukke inden for ét sekund.

G511507

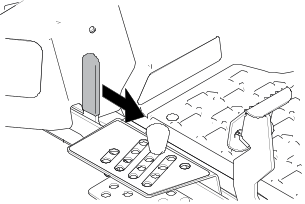

Indstilling af sædet

G451798

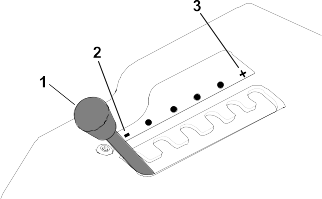

Justering af bevægelseshåndtagets højde

Juster bevægelseshåndtagene til en højere eller lavere højde af hensyn til din egen komfort.

G450938

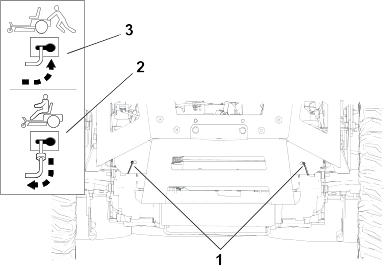

Justering af bevægelseshåndtagets vipning

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du foretager justeringer.

G530624

Løsn grebet .
Drej bevægelseshåndtaget fremad eller bagud .
Sørg for, at tænderne er helt på plads , og stram grebet .
Bevæg håndtaget gennem den fulde bevægelse flere gange for at sikre, at håndtaget er justeret korrekt og er fastgjort.
Gentag justeringen for det andet bevægelseshåndtag, og sørg for, at håndtagene er lige i neutral position.

Omstilling til sideudblæsning

Omstilling til sideudblæsning i plæneklipperskjolde på 122 cm

Sæt fastgørelsesanordningerne i de samme huller i skjoldet, som de blev taget ud af oprindeligt. Dette sikrer, at ingen huller er åbne, når du betjener plæneklipperskjoldet.

Advarsel

Åbne huller i maskinen udsætter dig og andre for fare i form af udslyngede genstande, hvilket kan medføre alvorlig personskade.

Betjen aldrig maskinen, hvis der ikke er monteret fastgørelsesanordninger i alle maskinhusets monteringshuller.
Monter udstyret i monteringshullerne, når du fjerner kværnafskærmningen.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Afmonter plæneklipperskjoldet. Se Afmontering af plæneklipperskjoldet.

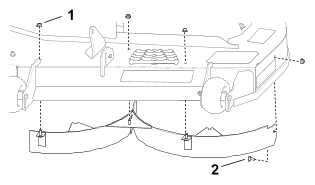

Fjern den venstre skærm som vist. Behold møtrikkerne.
G482536
1. Møtrik – 5/16" (3)
2. Bræddebolt – 5/16" x ¾"
Brug de 3 møtrikker, du har beholdt, og 3 bolte fra posen med løsdele til at udfylde de åbne huller for at forhindre udslyngning af materiale.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.

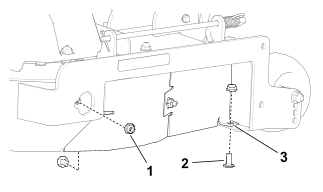

Afmonter de fastgørelsesanordninger, der fastgør højre skærm og kværnafskærmning til højre side af plæneklipperskjoldet. Behold møtrikkerne og 1 bræddebolt.
Bemærk: Deflektoren vises ikke af hensyn til overskueligheden.
G482537
1. Møtrik – 5/16" (2)
2. Bræddebolt – 5/16" x ¾" (2)
3. Firkantet hul
Fjern den højre skærm som vist. Behold møtrikkerne.
G453334
1. Møtrik – 5/16" (2)
Monter den bræddebolt, du har beholdt, og en møtrik, du har beholdt, i det firkantede hul, der er vist i Step .
Brug de resterende 3 møtrikker, du har beholdt, og 3 bolte fra posen med løsdele til at udfylde de resterende åbne huller.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.
Find græsafskærmningen i posen med løse dele.
Fjern de eksisterende fastgørelsesanordninger som vist, og brug dem til at montere græsafskærmningen.
G453337
1. Eksisterende bræddebolt – 5/16" x 1" (2)
2. Eksisterende møtrik – 5/16" (2)
Monter plæneklipperskjoldet. Se Montering af plæneklipperskjoldet.

Omstilling til sideudblæsning i plæneklipperskjolde på 137 cm

Sæt fastgørelsesanordningerne i de samme huller i skjoldet, som de blev taget ud af oprindeligt. Dette sikrer, at ingen huller er åbne, når du betjener plæneklipperskjoldet.

Advarsel

Åbne huller i maskinen udsætter dig og andre for fare i form af udslyngede genstande, hvilket kan medføre alvorlig personskade.

Betjen aldrig maskinen, hvis der ikke er monteret fastgørelsesanordninger i alle maskinhusets monteringshuller.
Monter udstyret i monteringshullerne, når du fjerner kværnafskærmningen.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Afmonter plæneklipperskjoldet. Se Afmontering af plæneklipperskjoldet.

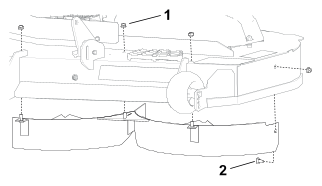

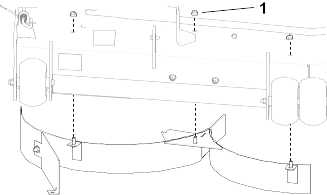

Fjern den venstre skærm som vist. Behold møtrikkerne.
G483204
1. Møtrik – 5/16" (4)
2. Bræddebolt – 5/16" x ¾"
Brug de 4 møtrikker, du har beholdt, og 4 bolte fra posen med løsdele til at udfylde de åbne huller for at forhindre udslyngning af materiale.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.
Fjern kværnafskærmningen som vist.
G453358
1. Møtrik – 5/16" (2)
2. Bræddebolt – 5/16" x ¾" (2)
Monter skærmens fastgørelsesanordninger i de åbne huller.
Afmonter de fastgørelsesanordninger, der fastgør den højre skærm til klippeskjoldets højre side. Behold møtrikkerne.
Bemærk: Deflektoren vises ikke af hensyn til overskueligheden.
G453362
1. Møtrik – 5/16" (2)
2. Bræddebolt – 5/16" x ¾" (2)
Fjern den højre skærm som vist. Behold møtrikkerne.
G453361
1. Møtrik – 5/16" (2)
Brug de 4 møtrikker, du har beholdt, og 4 bolte fra posen med løsdele til at udfylde de åbne huller.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.
Find græsafskærmningen i posen med løse dele.
Fjern de eksisterende fastgørelsesanordninger som vist, og brug dem til at montere græsafskærmningen.
G453359
1. Eksisterende bræddebolt – 5/16" x 1" (2)
2. Eksisterende møtrik – 5/16" (2)
Monter plæneklipperskjoldet. Se Montering af plæneklipperskjoldet.

Omstilling til sideudblæsning i plæneklipperskjolde på 152 cm

Sæt fastgørelsesanordningerne i de samme huller i skjoldet, som de blev taget ud af oprindeligt. Dette sikrer, at ingen huller er åbne, når du betjener plæneklipperskjoldet.

Advarsel

Åbne huller i maskinen udsætter dig og andre for fare i form af udslyngede genstande, hvilket kan medføre alvorlig personskade.

Betjen aldrig maskinen, hvis der ikke er monteret fastgørelsesanordninger i alle maskinhusets monteringshuller.
Monter udstyret i monteringshullerne, når du fjerner kværnafskærmningen.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Afmonter plæneklipperskjoldet. Se Afmontering af plæneklipperskjoldet.
Fjern den venstre skærm som vist. Behold møtrikkerne.
G483240
1. Møtrik – 5/16" (3)
2. Bræddebolt – 5/16" x ¾" (1)
Brug de 4 møtrikker, du har beholdt, og 4 bolte fra posen med løsdele til at udfylde de åbne huller for at forhindre udslyngning af materiale.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.

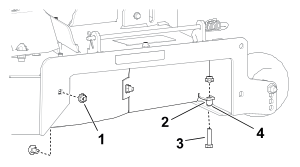

Afmonter de fastgørelsesanordninger, der fastgør højre skærm og kværnafskærmning til højre side af plæneklipperskjoldet. Behold møtrikkerne og 1 bræddebolt.
Bemærk: Deflektoren vises ikke af hensyn til overskueligheden.
G483241
1. Møtrik – 5/16" (2)
2. Afstandsbøsning
3. Bræddebolt – 5/16" x ¾" (2)
4. Firkantet hul
Fjern den højre skærm som vist. Behold møtrikkerne.
G454148
1. Møtrik – 5/16" (3)
Monter den bræddebolt, du har beholdt, og en møtrik, du har beholdt, i det firkantede hul, der er vist i Step .
Brug de resterende 4 møtrikker, du har beholdt, og 4 bolte fra posen med løsdele til at udfylde de resterende åbne huller.

Bemærk: Monter fastgørelsesanordningerne, så møtrikkerne er uden for skjoldet.
Find græsafskærmningen i posen med løse dele.
Fjern de eksisterende fastgørelsesanordninger som vist, og brug dem til at montere græsafskærmningen.
G454146
1. Eksisterende bræddebolt – 5/16" x 1" (2)
2. Eksisterende møtrik – 5/16" (2)
Monter plæneklipperskjoldet. Se Montering af plæneklipperskjoldet.

Under betjening

Sikkerhed under drift

Ejeren/operatøren kan forhindre og er ansvarlig for ulykker, som kan forårsage personskade eller tingsskade.
Betjening af maskinen kræver din fulde opmærksomhed. Giv dig ikke i kast med aktiviteter, der afleder opmærksomheden, da dette kan medføre person- eller tingsskade.
Betjen ikke maskinen, hvis du er syg, træt eller påvirket af alkohol eller medicin.
Betjen ikke maskinen, medmindre alle afskærmninger og sikkerhedsanordninger, f.eks. deflektorer og hele græsopsamleren, er på plads og fungerer korrekt. Udskift slidte eller beskadigede dele med originale dele fra Toro, når det er nødvendigt.
Motordele, der er i drift, især lydpotten, kan blive ekstremt varme. Der kan ske alvorlige forbrændinger ved berøring, og snavs, f.eks. blade, græs, kvas osv., kan antændes. Hold motorområdet frit for snavs og for meget olie og fedt.
Betjen kun motoren i områder med god udluftning. Udstødningsgasser indeholder kulilte, som er dødbringende, hvis de indåndes.
Betjen kun maskinen i god sigtbarhed og gode vejrforhold. Betjen ikke maskinen, når der er risiko for lynnedslag.
Start motoren, og hold fødderne på god afstand af skæreknivene.
Hold hænder og fødder væk fra bevægelige dele. Hold dig på afstand af udblæsningsåbningen.
Hold maskinen på afstand af huller, hjulspor, bump, sten og andre farer. Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer, højt græs eller andre genstande, som kan skjule genstande eller blokere udsynet.
Klip aldrig græs med udblæsningsdeflektoren oppe, fjernet eller ændret, medmindre der er et korrektfungerende græssamlersystem eller kværnsæt monteret.
Slå ikke græs i bakgear, medmindre det er absolut nødvendigt. Kig altid ned og bagud, inden maskinen køres baglæns.
Stop altid skæreknivene, når du ikke klipper. Sæt maskinens fart ned, og vær forsigtig, når du krydser andre overflader end græs, eller når du transporterer maskinen til og fra driftsområdet.
Vær opmærksom på plæneklipperens udblæsningsbane, og ret udblæsningen væk fra andre. Undgå at udkaste materiale mod en mur eller forhindring, da materialet kan rikochettere tilbage mod operatøren.
Hvis maskinen rammer en genstand eller begynder at ryste, skal du straks slukke motoren, fjerne nøglen og vente, indtil alle bevægelige dele standser, før du efterser maskinen for skader. Foretag alle nødvendige reparationer, inden driften genoptages.
Sænk farten, og vær forsigtig, når du vender og krydser veje og fortove med maskinen. Hold altid tilbage for andre.
Efterlad aldrig en kørende maskine uden opsyn.
Før du forlader betjeningspositionen, skal du gøre følgende:
- Parker maskinen på en plan overflade.
- Sørg for at udkoble kraftudtaget, og sænk redskaberne.
- Aktiver parkeringsbremsen.
- Sluk motoren, og tag nøglen ud.
- Vent, til alle bevægelige dele standser.
Kør aldrig med børn på maskinen.
Medbring ikke børn på maskinen, selv når skæreknivene ikke bevæger sig. Børn kan falde af og blive alvorligt kvæstet eller forhindre dig i at betjene maskinen på sikker vis. Børn, som tidligere har fået lov til at køre på maskinen, kan uden varsel dukke op i driftsområdet og blive kørt over af maskinen.
Børn bliver ofte tiltrukket af maskinen og klippeaktiviteten. Gå aldrig ud fra, at børn bliver på det sted, hvor du sidst så dem.
Hold børn væk fra driftsområdet, og sørg for, at de er under opsyn af en ansvarlig voksen, der ikke er operatør.
Vær agtpågivende, og sluk maskinen, hvis børn kommer ind i driftsområdet.
Før du bakker eller drejer maskinen, skal du kigge ned og hele vejen rundt efter små børn.
Anvend ikke maskinen som bugseringskøretøj, medmindre et anhængertræk er monteret. Bugseret udstyr må kun fastgøres til maskinen ved anhængertrækket.
Brug kun tilbehør og redskaber, der er godkendt af The Toro® Company.

Sikkerhed på skråninger

Skråninger er en væsentlig årsag til, at føreren mister herredømmet, eller at maskinen vælter. Sådanne ulykker kan medføre alvorlige personskader, i værste tilfælde med døden til følge. Operatøren er ansvarlig for sikker betjening på skråninger. Det kræver ekstra forsigtighed at betjene maskinen på alle former for skråninger. Før maskinen betjenes på en skråning, skal du gøre følgende:
- Gennemgå og forstå instruktionerne vedrørende skråninger i betjeningsvejledningen og på maskinen.
- Brug en vinkelindikator til at fastslå områdets omtrentlige hældningsvinkel.
- Betjen aldrig maskinen på skråninger med en hældning på mere end 15°.
- Evaluer forholdene på stedet på den pågældende dag for at fastslå, om skråningen er sikker at betjene maskinen på. Brug sund fornuft og god dømmekraft, når du foretager denne evaluering. Ændringer i terrænet, såsom fugt, kan hurtigt påvirke maskinens funktion på en skråning.
Identificer farer ved foden af skråningen. Betjen ikke maskinen i nærheden af bratte afsatser, grøfter, volde, vand og andre risikoområder. Maskinen kan pludselig vælte, hvis et hjul kører over kanten, eller hvis en kant skrider sammen. Hold sikker afstand (to gange maskinens bredde) mellem maskinen og enhver form for farekilde. Anvend en håndplæneklipper eller en græstrimmer til at klippe græsset i disse områder.
G229111s
1. Sikkert område – brug maskinen på skråninger med hældninger på mindre end 15° eller flade områder.
2. Farezone – anvend en håndplæneklipper og/eller en græstrimmer på skråninger med en større hældning end 15° og i nærheden af stejle skråninger eller vand.
3. Vand
4. W = maskinens bredde
5. Hold sikker afstand (to gange maskinens bredde) mellem maskinen og enhver form for farekilde.
Undlad at starte, standse eller vende maskinen på skråninger. Undlad at foretage pludselige hastigheds- eller retningsskift. Drej langsomt og gradvist.
Undlad at betjene maskinen under forhold, hvor der er tvivl om traktion, styring eller stabilitet. Vær opmærksom på, at betjening af maskinen på vådt græs, på tværs af skråninger eller ned ad bakke kan medføre, at maskinen mister traktion. Mistet traktion til drivhjulene kan forårsage udskridning og mistet bremse- og styrekontrol. Maskinen kan glide, selvom drivhjulene er stoppet.
Fjern eller afmærk forhindringer, såsom grøfter, huller, hjulspor, bump, sten eller andre skjulte farekilder. Højt græs kan skjule forhindringer. Ujævnt terræn kan få maskinen til at vælte.
Udvis ekstra forsigtighed under arbejde med tilbehør eller redskaber, såsom græssamlersystemer. Disse kan ændre maskinens stabilitet og forårsage mistet herredømme. Følg vejledningerne for modvægte.
Hvis det er muligt, skal skjoldet holdes sænket til jorden under betjening på skråninger. Hævning af skjoldet under betjening på skråninger kan gøre maskinen ustabil.

Sikkerhedsoplysninger om bugsering

Det udstyr, der skal bugseres, må kun fastgøres ved bugseringspunktet.
Anvend ikke maskinen som bugseringskøretøj, medmindre den har et anhængertræk monteret.
Den maksimale brutto-bugseringsvægt må ikke overstiges.
Lad aldrig børn eller andre komme i nærheden af det bugserede udstyr.
På skråninger kan vægten af det bugserede udstyr medføre traktionstab, øget risiko for væltning og mistet herredømme. Reducer den bugserede vægt, og sænk farten.
Bremselængden kan blive større i takt med vægten på en bugseret last. Kør langsomt, og vær klar til at bruge ekstra plads til at stoppe.
Foretag store sving, så redskabet holdes fri af maskinen.

Brug af førersædet

Brug plæneklipperskjoldet som et trin for at komme i førersædet.

G453429

Start af motoren

Start motoren som vist.

Bemærk: En varm eller brandvarm motor kræver muligvis ikke, at chokeren bruges.

Vigtigt

Startgeneratoren må ikke aktiveres i mere end fem sekunder ad gangen, da det kan skade startmotoren. Hvis motoren ikke starter, skal du vente i 15 sekunder, før du aktiverer motorstarteren igen.

G451068

Slukning af motoren

G451067

Udkobl skæreknivene ved at flytte kontakten til regulering af skæreknivene til positionen Off (fra).
Flyt bevægelseshåndtagene udad til positionen Park (parker).
Flyt gashåndtaget til positionen Slow (langsom), og lad motoren køre i tomgang i 1 minut.
Drej nøglen til positionen Off (fra), og tag nøglen ud.

Forsigtig

Børn eller andre omkringstående kan komme til skade, hvis de flytter eller forsøger at betjene maskinen, når operatøren ikke er til stede.

Fjern altid nøglen, og aktiver parkeringsbremsen, når du efterlader maskinen uden opsyn.

Kørsel med maskinen

Forsigtig

Når det ene håndtag skubbes for langt frem i forhold til det andet, får dette maskinen til at dreje meget hurtigt. Som følge heraf kan du miste herredømmet over maskinen og forårsage personskade på dig selv og skade på maskinen.

Sæt farten ned, før du foretager skarpe sving.

Drivhjulene drejer uafhængigt af hinanden og drives af motorer på hver aksel. Du kan dreje en side baglæns, mens du drejer den anden fremad, hvilket får maskinen til at rotere i stedet for at dreje. Dette forbedrer maskinens manøvredygtighed væsentligt, men der kan gå et stykke tid, før du vænner dig til, hvordan den bevæger sig.

Flyt bevægelseshåndtagene ned til den midterste, ulåste position.
G426843s
1. Bevægelseshåndtag – positionen Park (parker)
2. Midterste ulåste position
3. Fremad
4. Bakgear
5. Maskinens forende

G397314s

Skub bevægelseshåndtagene langsomt fremad eller bagud. Flyt et håndtag længere end det andet for at dreje.

Bemærk: Jo længere bevægelseshåndtagene flyttes, jo hurtigere kører maskinen i den pågældende retning.
Du kan stoppe ved at trække bevægelseshåndtagene tilbage til Positionen Neutral (frigear).

Betjening af kontakten til regulering af skæreknivene (kraftudtag)

Fare

De roterende skæreknive under plæneklipperskjoldet er farlige. Kontakt med skæreknivene forårsager alvorlig personskade eller død.

Når skæreknivene er tilkoblet, må du ikke placere hænder eller fødder under plæneklipperen eller plæneklipperskjoldet.

Fare

En utildækket udblæsningsåbning kan resultere i, at der udkastes genstande i din eller omkringståendes retning. Der kan også opstå kontakt med skærekniven. Kastede genstande eller kontakt med skærekniven medfører alvorlig personskade eller dødsfald.

Brug aldrig plæneklipperen med udblæsningsdeflektoren oppe, fjernet eller ændret, medmindre der er et korrektfungerende græssamlersystem eller kværnsæt monteret.

Flyt gashåndtaget til positionen Fast (hurtig).
Aktivér kontakten til regulering af skæreknive.

G450387
Klip efter behov.
Deaktiver kontakten til regulering af skæreknive.

G450388

Sideudblæsning

Den hængslede græsdeflektor blæser det afklippede græs til siden og ned mod plænen.

Fare

Hvis ikke der er monteret græsdeflektor, udblæsningsdæksel eller komplet græsopsamlingsenhed, udsætter du dig selv og omkringstående for kontakt med skæreknivene og udslyngede genstande. Kontakt med plæneklipperens roterende skærekniv(e) og udslyngede genstande vil medføre personskade eller død.

Fjern ikke græsdeflektoren fra maskinen, da deflektoren leder materialerne ned mod plænen. Hvis græsdeflektoren beskadiges, skal den straks udskiftes.
Placer aldrig hænder eller fødder under plæneklipperen.
Forsøg aldrig at rense udblæsningsområdet eller plæneklipperens skæreknive, medmindre kraftudtaget er udkoblet. Drej nøglen til positionen Off (fra), og tag nøglen ud.

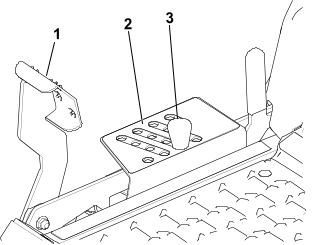

Justering af klippehøjden

Du kan justere klippehøjden fra 38 til 127 mm i intervaller på 6,4 mm.

G455680

Tryk på pedalen til skjoldløft med foden for at hæve plæneklipperskjoldet.
Fjern pinden fra klippehøjdebeslaget.
Sæt pinden i det hul, der svarer til den ønskede klippehøjde .
Sænk skjoldet langsomt, indtil håndtaget rører ved pinden.

Brug af transportlåsen

G456097

Skub pedalen til skjoldløft helt fremad for at låse plæneklipperskjoldet i positionen Transport.
Skub pedalen til skjoldløft helt frem, og skub transportlåsehåndtaget fremad til positionen Unlock (lås op). Sænk derefter klippeskjoldet langsomt til den ønskede klippehøjde.

Justering af antiskalperingsruller

Hver gang klippehøjden ændres, skal antiskalperingsrullernes højde også justeres.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Juster antiskalperingsrullerne for at matche den tætteste klippehøjdeposition.

Bemærk: Juster antiskalperingsrullerne, så rullerne ikke berører jorden i normale, flade klippeområder.

G454155

Tips til betjening

Maksimering af luftcirkulationen

For at opnå den bedste græsslåning og maksimal luftcirkulation skal motoren betjenes ved indstillingen Hurtig. Luftcirkulationen er nødvendig, hvis græsset skal klippes ordentligt, og derfor skal du ikke indstille klippehøjden for lavt eller lade plæneklipperskjoldet være helt omgivet af uklippet græs. Forsøg altid at holde 1 side af plæneklipperskjoldet fri for uklippet græs, så den nødvendige luft kan trækkes ind i plæneklipperskjoldet.

Undgå at klippe græsset for kort

Når du slår græs på ujævnt terræn, skal du hæve klippehøjden til lidt højere end normalt, så plænen ikke klippes helt ned til jorden. Den tidligere anvendte klippehøjde er dog tit den bedste. Når du klipper græs, der er længere end 15 cm, kan det være en fordel at klippe græsset to gange for at sikre en acceptabel klippekvalitet.

Klip en tredjedel af græsstråets længde

Du opnår det bedste resultat ved kun at klippe en tredjedel af græsstråets længde. Det anbefales ikke at klippe mere end dette, medmindre græsbevoksningen er spredt, eller det er sent på efteråret, hvor græsset ikke længere vokser så hurtigt.

Skift klipperetning

Skift mellem klipperetningen for at sikre, at græsset fortsætter med at vokse lodret. Dette medvirker også til at sprede det afklippede græs, hvilket øger nedbrydningen og gødningseffekten.

Klipningshyppighed

Græs vokser med forskellig hastighed på forskellige tider af året. Hvis du vil bevare den samme klippehøjde, skal græsset slås oftere i det tidlige forår. Når græssets væksthastighed falder midt på sommeren, skal du ikke slå græsset så tit. Hvis du ikke har mulighed for at slå græs over en længere periode, skal du først slå det med en høj klippehøjde og derefter igen to dage senere med en lavere højdeindstilling.

Slå ved langsommere kørehastigheder

Under visse forhold kan klipning ved en lavere kørehastighed forbedre klippekvaliteten.

Undgå græsklumper

Hvis du holder op med at køre fremad, mens græsslåningen er i gang, kan du risikere, at der falder en klump afklippet græs ned på plænen. Dette kan undgås ved at flytte maskinen hen til et tidligere klippet område, mens skæreknivene er aktiveret, eller du kan deaktivere plæneklipperskjoldet, mens du kører fremad.

Hold undersiden af plæneklipperskjoldet ren

Fjern afklippet græs og snavs fra undersiden af plæneklipperskjoldet efter hver anvendelse. Ophobning af græs og snavs reducerer efterhånden klippekvaliteten.

Vedligeholdelse af skæreknivene

Hold skærekniven(e) skarp(e) gennem hele græsslåningssæsonen, da en skarp skærekniv skærer græsset rent af uden at rive det over eller få det til at flosse. Hvis græsset rives over eller flosser, bliver spidserne brune, hvilket hæmmer væksten og øger risikoen for sygdom. Kontroller skæreknivene for skarphed hver gang efter brug samt for slid og beskadigelse. Fil eventuelle hakker ned, og slib skæreknivene, hvis det er nødvendigt. Hvis en skærekniv er beskadiget eller slidt, skal den udskiftes.

Efter brug

Sikkerhed efter drift

Parker maskinen på en plan overflade, deaktiver drevene, aktiver parkeringsbremsen, sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader førersædet.
Lad maskinen køle af, inden du efterser, justerer, påfylder brændstof, rengør den eller stiller den til opbevaring.
Fjern græs, blade, fedt- og olierester og andet affald fra plæneklipperskjoldet, lydpotten, drevene, græsopfanget og motorområdet for at forhindre brand.
Luk for brændstofafbryderventilen (hvis den er monteret), når maskinen opbevares eller transporteres.
Brug ramper i fuld bredde, når maskinen læsses på en anhænger eller lastbil.
Fastgør maskinen med stropper, kæder, kabler eller reb. Både de forreste og bageste stropper bør føres ned og udad fra maskinen.

Rengøring af maskinen

Rengør maskinen efter hver brug.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Fjern græs og snavs fra klippeenheden, lydpotten, drevene, græsopsamleren og motoren.

Vigtigt

Du kan vaske maskinen med et mildt rengøringsmiddel og vand. Udsæt ikke maskinen for højtryksrensning. Undgå overdreven brug af vand, særligt under sædet og i nærheden af kontrolpanelet, motoren og hydraulikpumperne.

Bugsering af maskinen

Brug en robust anhænger eller lastbil til at bugsere maskinen. Brug en rampe med fuld bredde. Kontroller, at anhængeren eller lastbilen er udstyret med alle de nødvendige bremser, lys og de nødvendige skilte i henhold til lovgivningen. Læs alle sikkerhedsoplysninger omhyggeligt. Disse oplysninger kan hjælpe dig eller omkringstående personer med at undgå at komme til skade. Følg de lokale forskrifter vedr. krav til anhænger og bindepunkter.

Advarsel

Kørsel på gader og veje uden blinklys, lygter, refleksmarkeringer eller et skilt om langsomtgående køretøj kan føre til ulykker og forårsage personskade.

Kør ikke maskinen på offentlige gader og veje.

Anhængerkrav

Advarsel

Pålæsning af en maskine på en anhænger eller lastbil øger risikoen for at vippe og kan forårsage alvorlig personskade eller død.

Brug kun en rampe med fuld bredde. Brug ikke individuelle ramper til hver side af maskinen.
Overskrid ikke en vinkel på 15 grader mellem rampen og jorden eller mellem rampen og anhænger eller lastbil.
Sørg for, at rampen er mindst fire gange så lang som højden fra anhængeren eller lastbilens lad og ned til jorden.

G027996s

Rampe(r) i fuld bredde i opbevaringsposition
Sidevisning af rampe i fuld bredde i læsseposition
Maks. 15 grader
Rampen er mindst 4 gange så lang som anhængerens højde eller lastbilens ladhøjde ned til jorden
H = anhængerens højde eller lastbilens ladhøjde ned til jorden
Anhænger

Læsning af maskinen

Advarsel

Pålæsning af en maskine på en anhænger eller lastbil øger risikoen for at vippe og kan forårsage alvorlig personskade eller død.

Vær ekstra forsigtig, når maskinen køres på en rampe.
Bak maskinen op ad rampen, og kør den fremad ned ad rampen.
Undgå pludselig acceleration eller deceleration når maskinen køres op på en rampe. Dette kan forårsage, at man mister kontrollen eller øge risikoen for at vælte.

Hvis du bruger en anhænger, skal du fastgøre den til trækkøretøjet og sætte sikkerhedskæderne på.
Tilslut om nødvendigt anhængerens bremser.
Sænk rampen, og sørg for, at vinklen mellem rampen og jorden ikke overstiger 15 grader.

G414592

Bak maskinen op ad rampen.
Sluk for motoren, tag nøglen ud, og flyt bevægelseshåndtagene udad til positionen Park (parker).

G451313

Fastgør maskinen med remme, kæder, kabler eller reb. Se de lokale regler for bindepunkter.

Aflæsning af maskinen

G414593

Sænk rampen, og sørg for, at vinklen mellem rampen og jorden ikke overstiger 15 grader.
Kør maskinen fremad ned ad rampen.

Vedligeholdelse

Sikkerhed ved vedligeholdelse

Hvis du lader nøglen sidde i kontakten, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående. Tag nøglen ud af tændingen, før vedligeholdelsesarbejde påbegyndes.
Før du forlader førersædet, skal du gøre følgende:
- Parker maskinen på en plan overflade.
- Udkobl drevene.
- Aktiver parkeringsbremsen.
- Sluk motoren, og tag nøglen ud.
- Vent på, at maskinen er kølet af, før der udføres vedligeholdelsesarbejde.
Lad ikke personer, som ikke er uddannet dertil, udføre service på maskinen.
Hold hænder og fødder væk fra bevægelige dele og varme overflader. Undgå om muligt at foretage justeringer, mens motoren kører.
Hold alle værn, afskærmninger, kontakter og alle sikkerhedsanordninger på plads, og sørg for, at de fungerer korrekt. Kontroller hyppigt, om der er slidte eller forringede komponenter, og udskift dem med originale dele fra Toro, når det er nødvendigt.
Tag forsigtigt trykket af komponenter, hvori der er oplagret energi.

Advarsel

Afmontering eller ændring af originalt udstyr, dele og/eller tilbehør kan ændre maskinens garanti, kontrollerbarhed og sikkerhed. Uautoriserede ændringer af originalt udstyr eller manglende brug af originale dele fraToro kan føre til alvorlig personskade eller død.
Kontroller parkeringsbremsens funktion hyppigt. Juster og efterse den efter behov.
Pil aldrig ved sikkerhedsanordningerne. Efterse regelmæssigt, at de fungerer korrekt.
Fjern græs, blade, snavs, olie og andre rester fra klippeenheden, lydpotten, drevene, græsopsamleren og motorrummet for at forhindre brand.
Tør spildt olie eller brændstof, og fjern snavs vædet med brændstof.
Brug ikke udelukkende mekaniske eller hydrauliske donkrafte til at holde maskinen oppe. Brug passende donkrafte.
Sørg for, at alle dele fungerer, og at alle dele er spændt fast – ikke mindst skæreknivsbeslag.
Brug kun originale reservedele og tilbehør fra Toro for at sikre optimal ydelse. Reserve- og tilbehørsdele fremstillet af andre producenter kan være farlige.

Skema over anbefalet vedligeholdelse

Vedligeholdelse Serviceinterval	Vedligeholdelsesprocedure
Efter de første 8 driftstimer	Skift motorolien.
Efter de første 50 driftstimer	Kontroller låsemøtrikkernes tilspænding.
Før hver anvendelse eller dagligt	Kontroller sikkerhedslåsesystemet.
	Kontroller luftfilteret for snavsede, løse eller beskadigede dele.

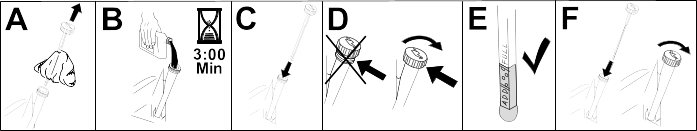

	Kontroller motoroliestanden.
	Rengør luftindtagsskærmen.
	Eftersyn af skæreknivene.
	Efterse græsdeflektoren for skade.
Efter hver anvendelse	Fjern græs og snavs fra maskinen.
Efter hver anvendelse	Rengør plæneklipperskjoldets hus.
Hver 25. driftstime	Smør styrehjulslejerne (hyppigere under forhold med sandet jord).
	Kontrol af dæktrykket.
	Kontrol af remmene for slid eller revner.

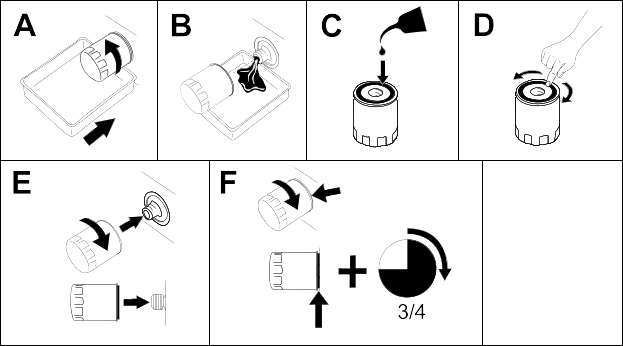

Hver 100. driftstime	Udskift motorolien (hyppigere under støvede og snavsede forhold).
	Udskift eller rengør tændrøret, og juster gabet.
	Udskiftning af det indbyggede brændstoffilter.
Hver 100. driftstime eller årligt, alt efter hvad der indtræffer først	Udskift luftfilterets papirindsats (oftere under støvede eller snavsede forhold).
Hver 200. driftstime	Udskift motoroliefilteret (hyppigere under snavsede eller støvede forhold).
Hver 300. driftstime	Kontroller og juster ventilafstanden. Kontakt en autoriseret serviceforhandler.
En gang om året	Kontroller låsemøtrikkernes tilspænding.
Før opbevaring	Oplad batteriet, og frakobl batterikablerne.
	Udførelse af alle ovennævnte vedligeholdelsesprocedurer før opbevaring
	Maling af beskadigede overflader.
	Maling af beskadigede overflader.

Vigtigt

Se betjeningsvejledningen til motoren for at få yderligere oplysninger om procedurer for vedligeholdelse.

Procedurer inden vedligeholdelse

Flytning af en defekt maskine

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, og vent til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Find omløbshåndtagene på stellet på begge sider af motoren.

G453452
Flyt begge omløbshåndtag fremad gennem det rillede hul og over for at låse dem fast .

Advarsel

Kontakt med varme overflader kan forårsage personskade.

Hold hænder og fødder, dit ansigt og tøj samt andre kropsdele væk fra motoren, lydpotten og andre varme overflader.

Advarsel

Maskinen kan bevæge sig utilsigtet, mens omløbshåndtagene låses fremad i åbningen, og forårsage personskade på dig eller andre omkringstående personer.

Lås omløbshåndtagene bagud, når maskinen er blevet flyttet.
Frakobl parkeringsbremsen ved at flytte begge bevægelseshåndtagene ned til den midterste, ulåste position.

Bemærk: Start ikke maskinen.
Flyt maskinen efter behov.

Vigtigt

Skub altid maskinen manuelt. Bugser ikke maskinen, da bugsering kan beskadige den.
Flyt bevægelseshåndtagene udad til positionen Park (parker).
Flyt begge omløbshåndtag bagud og over gennem det rillede hul for at låse dem fast .

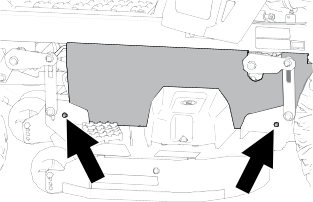

Frigivelse af plæneklipperskjoldets gardin

Løsn gardinets 2 nederste bolte for at blotlægge den øverste del af plæneklipperskjoldet.

Vigtigt

Spænd altid boltene for at montere gardinet efter vedligeholdelse.

G453430

Motorvedligeholdelse

Motorsikkerhed

Hold hænder og fødder, ansigt og tøj samt andre kropsdele væk fra lydpotten og andre varme overflader. Vent på, at motoren er kølet af, før du udfører vedligeholdelse.
Skift ikke motorens regulatorhastighed, og kør ikke motoren ved for høj hastighed.

Eftersyn af luftfilteret

Afmontering af luftfilterindsatsen

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, og vent til alle bevægelige dele er standset, før du forlader betjeningspositionen.

G207139s

Rengør området omkring luftfilterdækslet for at forhindre snavs i at trænge ind i motoren og forårsage skader.
Løsn slangeklemmen , og fjern papirindsatsen .

Eftersyn af papirluftfilterindsatsen

Rens papirindsatsen ved forsigtigt at banke på den for at fjerne støv.

Bemærk: Hvis papirindsatsen er meget snavset, skal den udskiftes med en ny.
Undersøg indsatsen for revner, oliefilm eller beskadigelse af gummipakningen.
Udskift papirindsatsen, hvis den er beskadiget.

Vigtigt

Rengør ikke papirfilteret.

Montering af luftfilterindsatsen

G207139s

Monter luftfilterindsatsen på luftfilterets bundplade.
Monter dækslet , og stram slangeklemmen .

Motoroliekontrol

Motoroliespecifikationer

Olietype	Selvrensende olie (API-service SF, SG, SH, SJ eller SL)
Krumtaphusets kapacitet	1,8 l uden filteret; 2,1 l med filteret

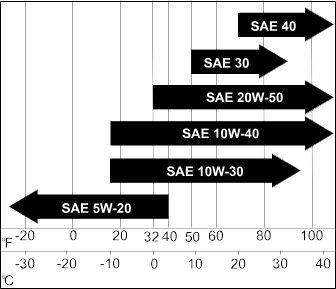

Viskositet	Se nedenstående tabel

Kontrol af motoroliestanden

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Vent, til motoren er afkølet, så olien har haft tid til at løbe ned i sumpen.
Før du tager målepinden ud, skal du rengøre området omkring oliepåfyldningsdækslet og målepinden for at undgå, at der kommer snavs, afklippet græs osv. i motoren.
Kontroller motoroliestanden som vist.

G307458s

Vigtigt

Hvis du fylder for meget eller for lidt olie på motorens krumtaphus og starter motoren, risikerer du, at motoren beskadiges.

Skift af motorolien

Parker maskinen, så dræningssiden er lidt lavere end den modsatte side. På denne måde sikres det, at al olien aftappes.
Udkobl kontakten til regulering af skæreknive (kraftudtag), og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Dræn olien fra motoren.

G454330
Hæld langsomt ca. 80 % af den angivne olie i påfyldningsrøret, og påfyld langsomt ekstra olie, så oliestanden når op til mærket Full (fuld).

G235264s
Olien og filteret skal bortskaffes på forsvarlig vis i henhold til lokale forskrifter.

Skift af motoroliefilteret

Dræn olien fra motoren.
Skift motoroliefilteret som vist.

Bemærk: Sørg for, at oliefilterpakningen berører motoren, og drej derefter oliefilteret en ekstra ¾ omgang.

G398545s
Påfyld langsomt den angivne olie i påfyldningsrøret, indtil oliestanden når op til mærket Full (fuld).

G235264s

Serviceeftersyn af tændrøret

Sørg for, at gnistgabet mellem midter- og sideelektroden er korrekt, før tændrøret monteres. Brug en tændrørsnøgle til at afmontere og montere tændrøret og en søgelære til at kontrollere og justere gnistgabet. Monter om nødvendigt et nyt tændrør.

Type: NGK® BPR4ES

Gnistgab: 0,76 mm

Afmontering af tændrøret

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Rengør området omkring bunden af tændrøret for at forhindre, at der slipper snavs og materiale ind i motoren.
Fjern tændrøret.

G437139

Kontrol af tændrøret

Vigtigt

Rengør ikke tændrøret/tændrørene. Udskift altid tændrøret/tændrørene, når det/de har: en sort belægning, slidte elektroder, oliefilm eller revner.

Hvis der kan ses en lys brun eller grå farve på isolatoren, fungerer motoren korrekt. En sort belægning på isoleringen betyder normalt, at luftfilteret er snavset.

Indstil gnistgabet til 0,76 mm.

G437150

Montering af tændrøret

g027661s

Rensning af kølesystemet

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Fjern luftfilteret fra motoren.
Fjern motorskærmen.
Sæt luftfilteret i filterbasen for at forhindre, at der trænger snavs ind i luftindtaget.
Fjern snavs og græs fra delene.
Fjern luftfilteret, og monter motorskærmen.
Isæt luftfilteret.

Brændstofvedligeholdelse

Fare

Under visse forhold er brændstof meget brandfarligt og yderst eksplosivt. En brand eller eksplosion forårsaget af brændstof kan give dig eller andre forbrændinger samt medføre tingsskade.

Se hele listen med brndstofrelaterede forholdsregler i Brændstofsikkerhed.

Udskiftning af brændstoffiltrene

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Klem brændstofledningerne på begge sider af brændstoffilteret.
Udskift filteret.

Bemærk: Sørg for, at pilen, som angiver gennemstrømningsretningen på erstatningsfilteret, peger mod motoren.

Vigtigt

Monter aldrig et snavset filter efter at have fjernet det fra brændstofledningen.

G420323
Fjern de klemmer, der blokerer brændstoftilførslen.

Vedligeholdelse af elektrisk system

Elektrisk system – Sikkerhed

Kobl kablet fra batteriets minuspol, før du reparerer maskinen.
Oplad batterier på et åbent sted med god ventilation, væk fra gnister og åben ild. Træk stikket til opladeren ud af stikkontakten, før du slutter den til eller kobler den fra batteriet. Brug beskyttelsesdragt og isoleret værktøj.

Eftersyn af batteri

Afmontering af batteriet

Advarsel

Batteripoler eller metalværktøj kan kortslutte mod maskinens metaldele og forårsage gnister. Gnister kan få batterigasserne til at eksplodere og medføre personskade.

Når batteriet skal fjernes eller monteres, må batteriets poler ikke berøre nogen metaldele på maskinen.
Metalværktøj må ikke kortslutte mellem batteripolerne og maskinens metaldele.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Tag det sorte minusjordkabel af batteriets pol.
Bemærk: Gem alle fastgørelsesanordningerne.
Advarsel

Ukorrekt afmontering af kablerne fra batteriet kan danne gnister og beskadige maskinen og kablerne. Gnister kan få batterigasserne til at eksplodere og medføre personskade.
- Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.
- Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.
Skyd gummikappen af det positive (røde) kabel.
Kobl det røde positive kabel fra batteriets pol (+).

Bemærk: Gem alle fastgørelsesanordningerne.
Fjern batteriholderen, og løft batteriet op fra batteribakken.
G440221
1. Batteri
2. Klemme
3. Batteriets minuspol
4. Fløjmøtrik, spændeskive og bolt
5. Batteritilholder
6. Bolt, spændeskive og møtrik
7. Batteriets pluspol

Opladning af batteriet

Advarsel

Opladning af batteriet producerer gasser, der kan eksplodere.

Der må aldrig ryges i nærheden af batteriet, og gnister og åben ild skal holdes væk fra batteriet.

Vigtigt

Batteriet skal altid være fuldt opladet. Dette er særlig vigtigt for at forhindre, at batteriet bliver beskadiget, når temperaturen er under 0 °C.

Fjern batteriet fra maskinen.
Oplad batteriet i henhold til anvisningerne fra batteriopladerproducenten.
Vigtigt

Batteriet må ikke overoplades. Ellers kan det blive beskadiget.
G003792S
1. Batteriets pluspol
2. Batteriets minuspol
3. Rødt (+) opladningskabel
4. Sort (-) opladningskabel
Når batteriet er fuldt opladet, skal du tage opladeren ud af stikkontakten (hvis den er tilsluttet) og dernæst koble opladningskablerne fra batteriets poler.

Rengøring af batteriet

Bemærk: Polerne og hele batterikassen skal holdes rene, da et snavset batteri aflades langsomt.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, og vent til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Fjern batteriet fra maskinen.
Vask hele kassen med en opløsning af tvekulsurt natron og vand.
Skyl batteriet med rent vand.
På grund af risikoen for korrosion skal batteriets poler og kabelforbindelserne smøres med Grafo 112X-fedt eller vaseline.
Montering af batteriet.

Montering af batteriet

Placer batteriet i bakken.
Sæt det positive batterikabel (rødt) i den positive batteripol vha. de fastgørelsesanordninger, som du fjernede tidligere.
Sæt det negative batterikabel i den negative batteripol vha. de fastgørelsesanordninger, som du fjernede tidligere.
Før den røde klemme over på den positive (røde) batteripol.
Fastgør batteriet med holderen.
G440221
1. Batteri
2. Klemme
3. Batteriets minuspol
4. Fløjmøtrik, spændeskive og bolt
5. Batteritilholder
6. Bolt, spændeskive og møtrik
7. Batteriets pluspol

Chokstart af maskinen

Advarsel

Chokstart af batteriet kan producere eksplosive luftarter.

Der må aldrig ryges i nærheden af batteriet, og gnister og åben ild skal holdes væk fra batteriet.

Fare

Forsøg på at chokstarte et svagt batteri, der er revnet eller frosset, eller som har en lav elektrolytstand eller en åben/afkortet battericelle, kan medføre en eksplosion med alvorlige personskader til følge.

Chokstart ikke et svagt batteri, hvis disse forhold er til stede.

Kontrollér batteripolerne for rust, og fjern rust efter behov før start med startkabler. Sørg for, at tilslutningerne er tilspændte.

Forsigtig

Rust eller løse forbindelser kan medføre uønskede elektriske spændingsspidser når som helst under chokstartproceduren.

Forsøg ikke at starte maskinen med startkabler, hvis batteripolerne er løse eller rustne. Dette kan føre til maskinskade.
Sørg for, at startbatteriet er et fuldt opladet syrebatteri af god kvalitet på mindst 12,6 volt.
Bemærk: Brug korrekt dimensionerede startkabler med korte længder for at reducere spændingsfaldet mellem systemerne. Sørg for, at kablerne er farvekodet eller mærket med den korrekte polaritet.
Advarsel

Batterier indeholder syre og genererer eksplosive gasser.
- Beskyt altid dine øjne og dit ansigt mod batterierne.
- Læn dig ikke ind over batterierne.
Bemærk: Sørg for, at ventilationshætterne er stramme og plane. Placer en fugtig klud, hvis en sådan forefindes, over evt. ventilationshætter på begge batterier. Kontroller desuden, at maskinerne ikke er i berøring med hinanden, og at begge elektriske systemer er slukket og har samme nominelle systemspænding. Disse anvisninger gælder kun negativt jordede systemer.
Slut pluskablet (+) til pluspolen (+) på det afladede batteri, der er forbundet med startmotoren eller magnetventilen som vist:
g012785
1. Pluskablet (+) på afladet batteri
2. Pluskablet (+) på startbatteri
3. Minuskablet (–) på startbatteri
4. Minuskabel (–) på motorblokken
5. Startbatteri
6. Afladet batteri
7. Motorblok
Slut det positive (+) startkabels anden ende til batteriets positive terminal på den anden maskine.
Slut den ene ende af det negative (-) startkabel til batteriets negative pol på den anden maskine.
Slut den anden ende af det negative (-) startkabel til et jordpunkt, f.eks. en umalet bolt eller en del af chassiset, der ikke er lakeret.
Start den anden maskines motor. Lad den køre et par minutter, og start din motor.
Fjern kablerne i den omvendte tilslutningsrækkefølge.
Fastgør dækslet på startspolen.

Serviceeftersyn af sikringerne

Det elektriske system er beskyttet af sikringer. Det behøver ingen vedligeholdelse, men hvis en sikring springer, skal du dog kontrollere komponenten og kredsløbet for fejl eller kortslutning.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Udskift den kortsluttede sikring med en ny sikring.
G440132
1. Ladekredsløb (15 A)
2. Hovedsikring (25 A)

Vedligeholdelse af drivsystem

Kontrol af dæktrykket

Oprethold lufttrykket i for- og baghjulene som angivet. Ujævnt dæktryk kan forårsage ujævn klipning. Kontrollér trykket ved ventilspindlen, når dækkene er kolde, så du får den mest nøjagtige trykaflæsning.

G441539

Pump de forreste styrehjuls dæk op til 103 kPa (15 psi) eller det tryk, der er angivet på dæksiden, alt efter hvilket tal der er lavere.
Pump de bageste drivhjuls dæk op til 90 kPa (13 psi).

Kontrol af hjullåsemøtrikkerne

Kontroller og tilspænd hjullåsemøtrikkerne med et moment på 95 til 122 Nm.

Justering af sporingen

Når du kører maskinen fremad ved fuld hastighed over en flad, plan overflade, skal du justere sporingen, hvis maskinen trækker til siden.

Hvis maskinen trækker til venstre, skal du justere det højre bevægelseshåndtag. Hvis maskinen trækker til højre, skal du justere det venstre bevægelseshåndtag.

Bemærk: Du kan kun justere sporingen for fremadrettet kørsel.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Find bolten til sporingsjustering i nærheden af bevægelseshåndtaget på den side, der skal justeres.

G514904
Drej bolten for at reducere hastigheden for det pågældende hjul.

Bemærk: Drej bolten en anelse for at foretage mindre justeringer.
Start maskinen, og kør frem på en flad, plan overflade med bevægelseshåndtagene helt fremme for at kontrollere, om maskinen sporer lige. Gentag denne procedure efter behov.

Vedligeholdelse af remme

Eftersyn af remmene

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, og vent til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Indstil klippehøjden til den laveste position.
Efterse remmen for slid. Udskift remmen, hvis den er slidt.

Tegnene på en slidt rem omfatter en hvinende lyd, når remmen roterer, glidende skæreknive under plæneklipning og flossede kanter, brændemærker og revner på remmen.

Udskiftning af plæneklipperremmen

Tegnene på en slidt rem omfatter en hvinende lyd, når remmen roterer, glidende skæreknive under plæneklipning og flossede kanter, brændemærker og revner på remmen. Udskift remmen, hvis nogen af disse forhold opstår.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Indstil klippehøjden til den laveste position.
Frigiv plæneklipperskjoldets gardin.
Fjern remskivens dæksler.

G453681
Løsn den møtrik, der fastgør trådformen til styreremskiven.

G453683
Brug et fjederværktøj (Toro-delnr. 92-5771) til at fjerne styrefjederen fra skjoldets krog for at tage spændingen af styreremskiven.
Advarsel

Fjederen er spændt, når den monteres, og kan forårsage personskade.

Vær forsigtig, når du fjerner remmen.
G453682
1. Skjoldremskive
2. Plæneklipperrem
3. Motorremskive
4. Styreremskive
5. Fjeder
6. Fjederværktøj
Rul remmen af remskiverne.
Før den nye rem rundt om motorremskiven og plæneklipperremskiverne.
Brug fjederværktøjet til at montere styrefjederen over skjoldets krog og tilspænde styreremskiven og plæneklipperremmen.
Placer trådformen mod styrearmen som vist, og spænd møtrikken.

G453683
Monter remskivens dæksler.
Stram bolten på plæneklipperskjoldets gardin.

Vedligeholdelse af plæneklipperskjoldet

Skæreknivssikkerhed

Efterse jævnligt skæreknivene for slid og skader.
Vær forsigtig, når du efterser knivene. Pak skæreknivene ind, eller bær handsker, og vær forsigtig når du servicerer den/dem. Beskadigede skæreknive skal udskiftes: Du må aldrig rette dem ud eller svejse dem.
På maskiner med flere skæreknive skal du udvise forsigtighed, da én skæreknivs rotation kan få andre skæreknive til at rotere.
Udskift slidte eller beskadigede skæreknive og bolte sætvis for at bevare afbalanceringen.

Eftersyn af skæreknive

For at sikre en god klippekvalitet skal skæreknivene holdes skarpe. Det kan være praktisk at have en eller flere ekstra skæreknive ved hånden i forbindelse med slibning og udskiftning.

Udskift skæreknivene, hvis de rammer et solidt objekt, eller hvis skærekniven er ude af balance eller bøjet.

Før besigtigelse eller eftersyn af skæreknivene

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Kobl tændrørskablerne fra tændrørene.

Kontrol for bøjede skæreknive

Maskinen skal stå på en plan overflade, når denne procedure udføres.

Hæv plæneklipperskjoldet til den højeste klippehøjde.
Bær tykt polstrede handsker eller anden tilstrækkelig håndbeskyttelse, drej langsomt skærekniven til en position, der gør det muligt for dig at måle afstanden mellem skærekanten og den plane flade.

G451424
Mål fra spidsen af skærekniven til den plane overflade.
G451422
1. Skærekniv (i måleposition)
2. Plan overflade
3. Målt afstand mellem skærekniven og overfladen (A)
Drej samme skærekniv 180 grader, så den modsatte skæreknivs kant nu befinder sig i samme position.
G451423
1. Tidligere målt skæreknivskant
2. Modsat skæreknivskant
Mål fra spidsen af skærekniven til den plane overflade.
G451422
1. Skærekniv (i måleposition)
2. Plan overflade
3. Målt afstand mellem skærekniv og overfladen (B)
Hvis forskellen mellem A og B er større end 3 mm, skal skærekniven udskiftes.

Bemærk: Hvis du udskifter skærekniven, og forskellen stadig er støre end 3 mm, kan skæreknivsspindlen være bøjet. Kontakt en autoriseret serviceforhandler med henblik på eftersyn.
Gentag proceduren på hver skærekniv.

Afmontering af skæreknivene

Hold i skæreknivens ende med en klud eller en tyk handske.
Fjern skærekniven som vist.

G451425

Slibning af skæreknivene

G000552s

Brug en fil til at slibe begge ender af skærekniven. Sørg for at bevare den oprindelige vinkel .

Bemærk: Fjern den samme mængde materiale fra begge skær, så skærekniven bevarer sin balance.

G000553s

Kontroller skæreknivens balance ved at placere den på en afbalanceringsenhed .

Bemærk: Hvis skærekniven forbliver i en vandret position, er kniven afbalanceret og kan benyttes.

Hvis skærekniven ikke er afbalanceret, skal der slibes lidt mere metal af sejlområdet.
Gentag denne procedure, indtil skærekniven er afbalanceret.

Montering af skæreknivene

Advarsel

Betjening af en maskine efter forkert montering af skæreknivsenheden og/eller uden brug af originale skæreknive og skæreknivsbeslag fra Toro kan medføre, at en skærekniv eller et skæreknivskomponent kan blive slynget ud under skjoldet, hvilket kan medføre alvorlig personskade eller død.

Monter altid originale skæreknive og skæreknivsbeslag fra Toro ifølge anvisningerne.

G451425

Monter skærekniven som vist.

Bemærk: Den buede del af skærekniven skal pege opad mod indersiden af plæneklipperen for at sikre en god klipning.
Tilspænd skæreknivsbolten til et moment på 136 til 149 Nm.

Nivellering af plæneklipperskjoldet

Sørg for, at plæneklipperskjoldet er plant, hver gang du monterer plæneklipperen, eller når du ser en ujævn klipning på plænen.

Forberedelse til nivellering af plæneklipperskjoldet

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Sørg for, at dækkene er pumpet op i overensstemmelse med de korrekte specifikationer, og at hjulene vender lige fremad.
Kontroller plæneklipperskjoldet for bøjede skæreknive. Fjern og udskift bøjede skæreknive.
Hæv plæneklipperskjoldet til en klippehøjdeindstilling på 76 mm.

Kontrol af klippeskjoldniveauet

G414698

Placer skæreknivene side om side.
Mål ved punkt og fra et plant underlag til skærekanten på skæreknivspidserne .

Forskellen mellem målingerne må højst være 5 mm. Hvis målingen er større, skal du justere den tværgående nivellering.

G414700

Placer 1 skærekniv på langs.
Mål ved punkt og fra et plant underlag til skærekanten på skæreknivspidserne .

Den forreste skæreknivs spids skal være 1,6-7,9 mm lavere end den bageste skæreknivs spids. Hvis målingen ikke er korrekt, skal den langsgående nivellering justeres.

Nivellering af plæneklipperskjoldet

Sæt antiskalperingsrullerne i de øverste huller, eller fjern dem helt, når denne procedure foretages.
Flyt klippehøjdehåndtaget til positionen på 76 mm.

G453680

Placer 2 blokke , der hver især har en tykkelse på 6,6 cm, under hver side af skjoldets forkant.

Vigtigt

Placer ikke blokkene under antiskalperingsrullernes beslag.
Placer 2 blokke , der hver især har en tykkelse på 7,3 cm, under hver side af skjoldet bagerste kant.

G456118

Løsn de nedre fastgørelsesanordninger, der fastgør beslagene til alle 4 hjørner på plæneklipperskjoldet, og sørg for, at plæneklipperskjoldet sidder sikkert på alle 4 blokke.
Fjern alt slæk fra skjoldbeslagene, og sørg for, at skjoldets løftepedal er skubbet tilbage mod stoppeklodsen.
Tilspænd fastgørelsesanordningerne.
Sørg for, at blokkene passer nøjagtigt ind under skjoldets kant, og at alle fastgørelsesboltene er spændt til.
Kontroller den tværgående nivellering og den langsgående nivellering. Gentag denne procedure, indtil målingerne er korrekte.

Afmontering af plæneklipperskjoldet

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Sænk klippehøjdehåndtaget til den laveste position.
Frigiv plæneklipperskjoldets gardin.

G453722

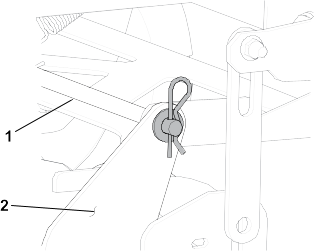

Fjern låseclipsen og spændeskiven fra den forreste støttestang , og fjern stangen fra skjoldbeslaget.

Bemærk: Gem alle dele til fremtidig montering.

G453704

Fjern de øverste fastgørelsesanordninger, der fastgør beslagene til alle 4 løftearme.
Skyd plæneklipperen tilbage for at fjerne plæneklipperremmen fra motorremskiven.
Skyd plæneklipperen ud fra undersiden af maskinen.

Montering af plæneklipperskjoldet

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.
Skub plæneklipperskjoldet ind under maskinen.
Sænk klippehøjdehåndtaget til den laveste position.

G453704

Monter løfteleddene på skjoldløftearmene ved hjælp af de tidligere fjernede fastgørelsesanordninger.

G453722

Fastgør den forreste støttestang til skjoldbeslaget med låseclipsene og spændeskiven.
Monter plæneklipperremmen på motorremskiven.
Stram bolten på plæneklipperskjoldets gardin.

Udskiftning af græsdeflektoren

Fare

Brug aldrig plæneklipperen med udblæsningsdeflektoren oppe, fjernet eller ændret, medmindre der er et korrektfungerende græssamlersystem eller kværnsæt monteret.

Parker maskinen på en plan flade, udkobl kontakten til regulering af skæreknive, og flyt bevægelseshåndtagene udad til positionen Park (parker).
Sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

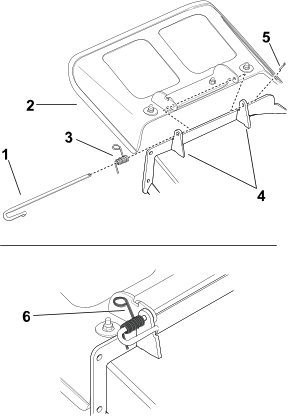

Tag fjederen ud af hakket i deflektorbeslaget, og skub stangen ud af de svejsede skjoldbeslag, fjederen og udblæsningsdeflektoren.
G456086
1. Stang
2. Græsdeflektor
3. Fjeder
4. Skjoldbeslag
5. Split
6. Fjeder monteret over stangen
Fjern den beskadigede eller slidte græsdeflektor.
Placer den nye udblæsningsdeflektor med beslagenderne mellem de svejsede beslag på skjoldet som vist.
G456085
1. Stang- og fjederenhed monteret
2. Fjederens øjeende monteret i hakket på deflektorbeslaget
3. Stang, kort ende, flyttet om bag plæneklipperbeslaget
4. Kort ende, fastholdt af plæneklipperbeslag
5. Split
Fastgør stang- og fjederenheden ved at dreje den, så den korte ende af stangen er bag det forreste beslag, som er svejset fast på skjoldet.
Monter splitten i stangens ende.

Vigtigt

Græsdeflektoren skal fjederbelastes i den sænkede position. Løft deflektoren op for at kontrollere, at den låses i den helt sænkede position.

Rengøring

Bortskaffelse af affald

Motorolie, batterier, hydraulikvæske og motorkølervæske forurener miljøet. Bortskaf dem i henhold til den lokale gældende lovgivning.

Mulig årsag	Afhjælpning
Motorbelastningen er for stor.	Sænk kørehastigheden.
Oliestanden i krumtaphuset er lav.	Fyld olie på krumtaphuset.
Køleribberne og luftkanalerne under motorens blæserhus er tilstoppede.	Fjern snavs og lignende fra køleribberne og luftkanalerne.
Luftfilteret er snavset.	Rens eller udskift luftfilterindsatsen.
Der er snavs, vand eller gammelt brændstof i brændstofsystemet.	Kontakt en autoriseret forhandler.

Mulig årsag	Afhjælpning
Kontakten til regulering af skæreknive er indkoblet.	Deaktiver kontakten til regulering af skæreknive.
Bevægelseshåndtagene er ikke i positionen Park (parker).	Flyt bevægelseshåndtagene udad til positionen Park (parker).
Batteriet er fladt.	Oplad batteriet.
De elektriske forbindelser er rustne eller løse.	Kontroller, om de elektriske tilslutninger har forbindelse.
Der er sprunget en sikring.	Udskift sikringen.
Et relæ eller en kontakt er beskadiget.	Kontakt en autoriseret serviceforhandler.

Mulig årsag	Afhjælpning
Brændstoftanken er tom.	Fyld brændstoftanken op.
Chokeren (hvis relevant) er ikke aktiveret.	Flyt chokerhåndtaget til positionen On (til).
Luftfilteret er snavset	Rens eller udskift luftfilterindsatsen.
Tændrørskablet sidder løst eller er faldet af.	Monter kablet/-erne på tændrøret.
Tændrøret/-ene er ødelagt, snavset/-ede, eller gnistgabet er forkert.	Monter et nyt/nye tændrør med korrekt gnistgab.
Der er snavs i brændstoffilteret.	Udskiftning af brændstoffilteret.
Der er snavs, vand eller gammelt brændstof i brændstofsystemet.	Kontakt en autoriseret forhandler.
Der er forkert brændstof i brændstoftanken.	Tøm tanken, og udskift brændstoffet med den korrekte type.
Oliestanden i krumtaphuset er lav.	Fyld olie på krumtaphuset.

Mulig årsag	Afhjælpning
Motorbelastningen er for stor.	Sænk kørehastigheden.
Luftfilteret er snavset.	Rens luftfilterindsatsen.
Oliestanden i krumtaphuset er lav.	Fyld olie på krumtaphuset.
Køleribberne og luftkanalerne under motorens blæserhus er tilstoppede.	Fjern snavs og lignende fra køleribberne og luftkanalerne.
Tændrøret/-ene er ødelagt, snavset/-ede, eller gnistgabet er forkert.	Monter et nyt/nye tændrør med korrekt gnistgab.
Brændstoftankens aftræk er blokeret.	Kontakt en autoriseret forhandler.
Der er snavs i brændstoffilteret.	Udskift brændstoffilteret.
Der er snavs, vand eller gammelt brændstof i brændstofsystemet.	Kontakt en autoriseret forhandler.
Der er forkert brændstof i brændstoftanken.	Kontakt en autoriseret forhandler.

Mulig årsag	Afhjælpning
Omløbsventilerne er åbne.	Luk trækventilerne.
Trækremmene er slidte, løse eller sprunget.	Kontakt en autoriseret forhandler.
Trækremmene er gået af remskiverne.	Kontakt en autoriseret serviceforhandler.
Transmissionen har svigtet.	Kontakt en autoriseret serviceforhandler.
