Handvirkt blað

Mynd 3

1. Leggið vinnuvélinni á jafnsléttu.

2. Setjið stöðuhemilinn á.

3. Drepið á vélinni og takið lykilinn úr.

Hlutar sem þarf fyrir þetta verk:

Ísetning samsetningar nafar og læsingarfótstigs

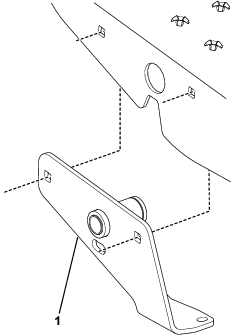

Mynd 4

1. Samsetning nafar

1. Settu samsetningu nafar á innanverðan vinstri fóthvílu með 2 burðarboltum (5/16 x ¾ to.) og 2 lásróm (5/16 to.).



   Mynd 5

   1. Lásró (5/16 to.).)
   2. Lásró (¾ to.)
   3. Samsetning nafar
   4. Burðarbolti (5/16 x 3/4 to.)
   5. Skinna (9/32 tommur)
   6. Bolti (¾ x 2¾ to.)

2. Festið botn samsetningar nafar við grind vinnuvélarinnar með bolta (¼ x 2¾ to.), skinnu (¼ to.) og lásró (¼ to.); sjá Mynd 5.

3. Herðið lásrærnar með 71 til 92 Ncm (100 til 130 in-lb)

4. Stillið læsingarfótstiginu við vinstri fóthvíluna og götin á samsetningu nafar (Mynd 6).



   Mynd 6

5. Stingið snúningsskaftinu á læsingarfótstiginu í gegnum gatið á vinstri fóthvílunni og í gegnum samsetningu nafar (Mynd 6).

6. Rennið vindufjöðrinni á samsetningu nafar á meðan þú krækir 1 enda fjaðrarinnar á litla pinnann á læsignarfótstiginu og þrýstir hinum endanum að gólfplötunni (Mynd 7).

   Note: Staðsetið fjöðrina á samsetningu nafar ens - eins og sýnt er á Mynd 7.



   Mynd 7

   1. Vindufjöður
   2. Samsetning nafar
   3. Lítill pinni (læsingarfótstig)

7. Festið vindufjöðrina við fóðringarplötuna með flatri skinnu (1⅛ x 2 to.) og splitthring (Mynd 8).



   Mynd 8

   1. Splitthringur
   2. Skinna (1⅛ x 2 to.)
   3. Rás (samsetning nafar)

8. Festið læsingarfótstiginu við fóthvíluna og samsetningu nafar með flatri skinnu (⅝ x 1 to.) og lásró (⅝ to.); sjá Mynd 9.

   Note: Ekki herða róna of mikið; læsingarfótstigið verður að snúast frjálslega þegar ýtt er á það.



   Mynd 9

   1. Ró (⅝ to.)
   2. Skinna (⅝ x 1 to.)
   3. Snúningsskaft

Hlutar sem þarf fyrir þetta verk:

Note: Gangið úr skugga um að fram- og afturdekkin séu blásin í 28 til 41 kPa (4 til 6 psi).

1. Setjið vinnuvélina á kubba og fjarlægið afturdekkin.

   Note: Staðsetjið kubbana undir vélarfestingum afturhjóls.

2. Festið samsetningu festingar lauslega við hægri og vinstri rör fóthvílu með 2 boltum (½ x 3½ to.) og lásróm (½ to.). Staðsetjið samsetningu festingar og bolta eins og sýnt er á Mynd 10.

   Note: Ekki þarf að setja upp hægri festinguna ef vélin er búin tækjastöng í miðju.



   Mynd 10

   1. Samsetningar festinga
   2. Að framan
   3. Vinstri
   4. Hægri

Hlutar sem þarf fyrir þetta verk:

1. Staðsetjið lyftiarmana þannig að festingargat hverrar lyftiarmsfestingar sé jafnt við götin á festingunum (Mynd 11).

2. Festið hægri lyftiarminn við festinguna með varbolta og klofsplitti (Mynd 11).

3. Setjið annan enda snúningsrörsins lauslega á hægri lyftiarminn með 2 boltum (⅜ x 1 to.) og lásróm (⅜ to.); sjá Mynd 11.

   Note: Ekki herða festingarnar strax.

4. Festið vinstri lyftuarminn við festinguna með varbolta og klofsplitti (Mynd 11).

5. Setjið annan enda snúningsrörsins lauslega á vinstri lyftiarminn með 2 boltum (⅜ x 1 to.) og lásróm (⅜ to.); sjá Mynd 11.

   Note: Ekki herða festingarnar strax.

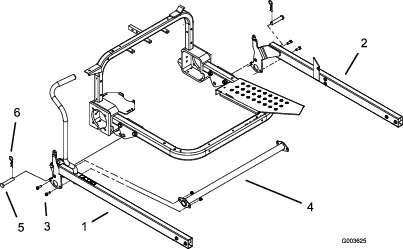

   Mynd 11

   1. Hægri lyftiarmur
   2. Vinstri lyftiarmur
   3. Bolti (⅜ x 1 tomma)
   4. Vindurör
   5. Splitti
   6. Splitti

Hlutar sem þarf fyrir þetta verk:

Note: Valfrjálst geturðu keypt 60 tommu blað. Setjið það upp eins og mælt er fyrir um fyrir 40 tommu blaðið í þessum kafla.

1. Festið stífuplötu lauslega við hvern innri festingarflipa á blaðsamstæðunni.

   Note: Staðsetjið stífuplöturnar eins og sýnt er á Mynd 12.

2. Festið framhlið lyftuarmanna lauslega við festingar blaðsins og stífuplöturnar með 4 boltum (⅜ x 3 to.) og 4 lásróm (⅜ to.); sjá Mynd 12.

   Note: Með því að nota efri festingargötin á festingum blaðsins mun blaðið starfa harðar (Mynd 12).

3. Þegar blaðið hvílir á sléttu yfirborði skaltu herða festingarnar sem festa lyftiarmana við blaðið (Mynd 12).

   Note: Herðið festingarnar með 19 til 24 Nm (14 til 18 ft-lb).

4. Herðið bolta og lásrær sem festa enda vinduröranna við lyftiarmana (Mynd 11).

   Note: Herðið festingarnar með 19 til 24 Nm (14 til 18 ft-lb).

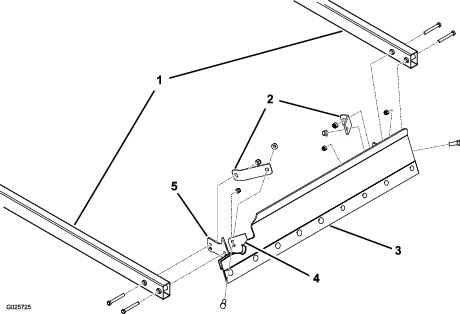

   Mynd 12

   1. Lyftiarmar
   2. Stífuplata
   3. Blað
   4. Innri festingarflipi (2)
   5. Festing blaðs

Hlutar sem þarf fyrir þetta verk:

1. Festið fótstig lyftiarms utan á vinstri lyftiarminn með 2 boltum (⅜ x 3 to.) og 2 lásróm (⅜ to.).

   Note: Staðsetjið fóstigið eins og sýnt er á Mynd 13.



   Mynd 13

   1. Fótstig lyftiarma

2. Fjarlægið neðri róna og boltann sem festir hverja festingu krókrörsins við lóðréttu grindarrörin (Mynd 14).

   Note: Fargið rónni og boltanum.

3. Notið opnu festingargötin krókrörisins, festið gormafestingu við hverja krókrörsfestingu/lóðrétt grindarrör með bolta (⅜ x 2¾ to.) og lásró (⅜ to.).

   Note: Staðsetjið gormafestingar eins og sýnt er á Mynd 14.



   Mynd 14

   1. Krókrör/lóðrétt grindarrör
   2. Gormafesting
   3. Gormstöng
   4. Framlengingargormur
   5. Lyftiarmur

4. Togið handfangið aftur til að lyfta og læsa blaðinu í flutningsstöðu.

5. Herðið allar eftirstandandi festingar.

6. Tengið framlengingargorminn við lyftiarminn og við gormstöng.

7. Setjið gormstöngina í gatið á gormafestingunni og festið hana lauslega með lásró (⅜ to.).

8. Endurtakið skref 6 og 7 á hinni hlið vinnuvélarinnar.

9. Setjið afturdekkin á og fjarlægið kubbana aftan á vinnuvélinni.

   Note: Herðið felgurærnar með 61 til 75 Nm (45 til 55 ft-lb).

Stilling gormsins stjórnar kraftinum sem þarf til að lyfta blaðinu í flutningsstöðuna. Ef gormurinn er of laus verður erfitt að lyfta blaðinu í flutningsstöðuna. Hinsvegar veldur of mikil spenna gormsins því að hnífurinn fljóti óþarflega mikið við notkun.

1. Lækkið blaðið á gólfið.

   Note: Þegar gormarnir eru rétt stilltir verður allur botn blaðsins ekki meira en 6 mm (¼ to.) frá gólfinu.

2. Snúið stilliróm gormsins (Mynd 15) réttsælis til að hækka blaðið eða rangsælis til að lækka blaðið.



   Mynd 15

   1. Stilliró

Togið handfangið aftur til að lyfta og læsa blaðinu í flutningsstöðu. Ýtið á læsingarfótstigið til að losa blaðið í notkunarstöðu.

Þú getur notað blaðið til að ýta eða draga sand og óhreinindi. Með blaðið í notkunarstöðu, ýttu einfaldlega fram eða dragðu handfangið örlítið til baka eða ýttu á fótstig lyftiarms til að stjórna plægingaraðgerðinni.

Note: Ef hjólin snúast við plægingu skaltu lyfta blaðinu aðeins upp með því að toga handfangið til baka. Stundum getur vélin orðið fyrir yfirálagi. Þegar það gerist skaltu sleppa gripfótstiginu smám saman til að auka snúningshraða og afl vélarinnar.

1. Fjarlægið varlega stillirærnar sem festa gormstangirnar við gormafestingarnar.

   Viðvörun

   Ef spenna er á gormunum geta þeir valdið líkamstjóni.

   Losið þrýsting varlega úr íhlutum með uppsafnaða orku.

2. Fjarlægið gormstangirnar og gorma.

3. Lækkið blaðið á gólfið.

4. Fjarlægið varbolta og klofsplitti sem tengja lyftiarmana við festingarnar.

5. Lyftið framhlið vinnuvélarinnar og rennið allri blaðsamstæðunni fram og í burtu frá vinnuvélinni.
