Kosilica Recycler® snage 60 V sa širinom reza od 53 cm za teške radne uvjete i sa stražnjim hvatačem trave

U ovom priručniku i na uređaju nalazi se simbol sigurnosnog upozorenja (Slika 2) radi prepoznavanja važnih sigurnosnih poruka kojih se morate pridržavati kako biste spriječili nesreće.

Slika 2

Simbol sigurnosnog upozorenja

Simbol sigurnosnog upozorenja pojavljuje se iznad informacija koje vas upozoravaju na opasne radnje ili situacije te nakon njega slijedi riječ OPASNOST, UPOZORENJE ili OPREZ.

OPASNOST označava neposredno opasnu situaciju koja će, ako se ne spriječi, sigurno dovesti do teških ozljeda ili smrti.

UPOZORENJE označava potencijalno opasnu situaciju koja bi, ako se ne spriječi, mogla dovesti do teških ozljeda ili smrti.

OPREZ označava potencijalno opasnu situaciju koja, ako se ne spriječi, može dovesti do lakših ili umjerenih ozljeda.

U priručniku se informacije ističu još dvjema riječima. Riječ Važno upućuje na posebne mehaničke informacije, a riječ Napomena na opće informacije na koje treba obratiti posebnu pažnju.

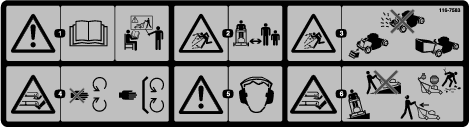

VAŽNE SIGURNOSNE

UPUTE

Pročitajte sve upute

I. Obuka

1. Rukovatelj uređajem odgovoran je za eventualne nezgode ili opasnosti za druge i njihovu imovinu.

2. Nemojte dopustiti djeci da upotrebljavaju ili da se igraju uređajem, akumulatorom ili punjačem. Dobna granica za rukovatelje može biti ograničena lokalnim propisima.

3. Nikad ne dopuštajte djeci ili nestručnim osobama da upravljaju ovim uređajem ili da ga servisiraju. Isključivo osobe koje su odgovorne, osposobljene, upoznate s uputama i koje su fizički za to u stanju smiju upravljati uređajem ili ga servisirati.

4. Prije upotrebe uređaja, akumulatora i punjača pročitajte sve upute i oznake upozorenja istaknute na njima.

5. Upoznajte se s komandama i pravilnom upotrebom uređaja, akumulatora i punjača.

II. Priprema

1. Osigurajte da prolaznici, osobito djeca i kućni ljubimci, budu izvan područja rada uređaja.

2. Ne upravljajte uređajem ako na njemu nisu postavljeni svi štitovi i zaštitni uređaji koji ispravno rade, kao što su usmjerivači i hvatači trave.

3. Pregledajte područje na kojem namjeravate upotrebljavati uređaj i uklonite sve predmete koji bi mogli ometati rad uređaja ili koje bi uređaj mogao odbaciti.

4. Prije upotrebe uređaja provjerite jesu li nož, vijak noža i sklop noža istrošeni ili oštećeni. Zamijenite sve oštećene ili nečitljive naljepnice.

5. Upotrebljavajte isključivo akumulator koji je odobrio Toro. Ako upotrebljavate druge dodatke i priključke, može se povećati rizik od ozljede i požara.

6. Uključivanje punjača akumulatora u utičnicu čiji napon nije u rasponu od 100 do 240 V može uzrokovati požar ili strujni udar. Punjač akumulatora nemojte uključivati u utičnice čiji napon nije u rasponu od 100 do 240 V. Za povezivanje na drugu vrstu napajanja prema potrebi upotrijebite adapter za utičnice odgovarajuće konfiguracije.

7. Nemojte upotrebljavati oštećeni akumulator, akumulator na kojem su vršene izmjene ili punjač koji pokazuje nepravilnosti u radu jer može doći do požara, eksplozije ili ozljede.

8. Ako je kabel za napajanje punjača oštećen, obratite se ovlaštenom serviseru radi zamjene.

9. Akumulator punite isključivo s pomoću punjača koji je odredio Toro. Punjač koji je predviđen za punjenje jedne vrste akumulatora može u slučaju upotrebe s drugim akumulatorom predstavljati rizik od požara.

10. Punite akumulator isključivo u dobro prozračenom prostoru.

11. Slijedite sve upute za punjenje i ne punite akumulator na temperaturama koje su izvan raspona navedenog u uputama. U suprotnom možete oštetiti akumulator i povećati rizik od požara.

12. Budite prikladno odjeveni – Nosite odgovarajuću odjeću, uključujući zaštitu za oči, duge hlače, čvrstu obuću otpornu na proklizavanje (nemojte biti bosi ili nositi sandale) i zaštitu za sluh. Zavežite kosu ako je duga i nemojte nositi široku odjeću ili viseći nakit jer može zapeti u pomičnim dijelovima uređaja. Nosite masku za zaštitu od prašine u uvjetima rada s mnogo prašine.

III. Rad

1. Kontakt s pokretnim nožem uzrokovat će ozbiljne ozljede. Držite ruke i noge podalje od noža i svih pokretnih dijelova uređaja. Ne približavajte se otvorima izbacivača.

2. Upotreba ovog uređaja u bilo koju drugu svrhu osim one za koju je namijenjen može biti opasna za vas i prolaznike.

3. Deaktivirajte samohodni pogon (ako ga ima) prije pokretanja uređaja.

4. Ne naginjite uređaj pri pokretanju motora.

5. Spriječite slučajno pokretanje – Prije nego što spojite akumulator i rukujete uređajem, provjerite je li gumb za električno pokretanje izvađen iz prekidača električnog pokretača.

6. Pozorno upravljajte uređajem. Ne bavite se aktivnostima koje vas ometaju; u suprotnom može doći do ozljeda ili oštećenja imovine.

7. Prije podešavanja, servisiranja, čišćenja ili skladištenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

8. Kad uređaj ostavljate bez nadzora ili mijenjate dodatnu opremu, iz uređaja uklonite akumulator i gumb za električno pokretanje.

9. Ne forsirajte uređaj – Uređaj će posao odraditi bolje i sigurnije ako mu dozvolite da radi brzinom za koju je projektiran.

10. Zadržite pozornost – Gledajte što radite i tijekom upotrebe uređaja upotrebljavajte zdrav razum. Ne upotrebljavajte uređaj ako ste bolesni, umorni ili pod utjecajem alkohola ili droga.

11. Ne upotrebljavajte kosilicu na akumulatorski pogon po kiši.

12. Upravljajte uređajem samo kad je vidljivost dobra i u odgovarajućim vremenskim uvjetima. Ako postoji opasnost od munja, nemojte upravljati uređajem.

13. Kod kretanja unatrag ili povlačenja uređaja prema sebi budite posebno oprezni.

14. Uvijek se krećite po stabilnoj podlozi i držite ravnotežu, osobito na padinama. Padine kosite poprijeko, nikada gore-dolje. Budite krajnje oprezni pri mijenjanju smjera na padinama. Ne kosite na suviše strmim padinama. Nikada nemojte trčati tijekom upravljanja uređajem, nego hodajte.

15. Materijal koji se izbacuje nemojte usmjeravati prema drugim osobama. Izbjegavajte izbacivanje materijala prema zidovima ili preprekama. Materijal bi se mogao odbiti prema vama. Zaustavite nož/noževe kad prelazite preko netravnatih površina.

16. Pazite na rupe, brazde, neravnine, kamenje i druge skrivene predmete. Na neravnom terenu možete izgubiti ravnotežu ili stabilnost.

17. Ako se poskliznete na mokroj travi ili lišću možete pasti, doći u dodir s nožem i teško se ozlijediti. Ne kosite u mokrim uvjetima. Ne kosite po kiši.

18. Ako uređaj udari o predmet ili počne vibrirati, odmah ga isključite, izvadite gumb za električno pokretanje, uklonite akumulator i pričekajte da se svi pomični dijelovi zaustave prije nego što provjerite je li došlo do oštećenja. Izvršite sve potrebne popravke prije nastavljanja s radom.

19. Zaustavite uređaj i izvadite gumb za električno pokretanje prije ukrcavanja uređaja radi prijevoza.

20. U nepovoljnim uvjetima može doći do istjecanja tekućine iz akumulatora. Izbjegavajte dodir s tom tekućinom. Ako slučajno dođete u dodir s tekućinom, isperite vodom. Ako tekućina dođe u dodir s očima, potražite liječničku pomoć. Tekućina iz akumulatora može izazvati iritaciju ili opekline.

IV. Održavanje i skladištenje

1. Prije podešavanja, servisiranja, čišćenja ili skladištenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

2. Ne pokušavajte popravljati uređaj na način koji nije u skladu s uputama. Neka servisiranje uređaja obavi ovlašteni serviser koristeći se identičnim zamjenskim dijelovima.

3. Nosite rukavice i zaštitu za oči tijekom servisiranja uređaja.

4. Naoštrite obje oštrice tupog noža kako biste održali ravnotežu. Očistite nož i provjerite je li uravnotežen.

5. Zamijenite nož ako je savijen, istrošen ili napuknut. Neuravnotežen nož uzrokuje vibraciju, što bi moglo oštetiti motor ili uzrokovati tjelesne ozljede.

6. Tijekom servisiranja noža imajte na umu da se može pomaknuti iako je napajanje isključeno.

7. Često provjeravajte je li vreća za skupljanje trave oštećena ili istrošena i zamijenite istrošenu vreću [zamjenskom] vrećom tvrtke Toro.

8. Za najbolje rezultate upotrebljavajte isključivo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Drugi zamjenski dijelovi i dodatni pribor mogu biti opasni, a njihova upotreba može poništiti jamstvo.

9. Održavajte uređaj – Održavajte oštrice oštrima i čistima za najbolje rezultate i najsigurniji rad. Ručke neka budu suhe, čiste i bez tragova ulja i maziva. Štitnici moraju biti postavljeni i funkcionalni. Održavajte noževe oštrima. Upotrebljavajte isključivo identične zamjenske noževe.

10. Provjeravajte ima li na uređaju oštećenih dijelova – Ako su štitovi ili drugi dijelovi oštećeni, utvrdite može li uređaj ispravno raditi. Provjeravajte ima li na uređaju iskrivljenih i olabavljenih dijelova, slomljenih dijelova, jesu li postavljeni potrebni dijelovi ili postoji li bilo koje stanje koje može utjecati na rad uređaja. Ako nije drugačije navedeno u uputama, neka popravak ili zamjenu oštećenih dijelova i štitnika obavi ovlašteni serviser.

11. Kad se akumulator ne upotrebljava, držite ga podalje od metalnih predmeta kao što su spajalice, kovanice, ključevi, čavli i vijci koji bi mogli stvoriti spoj između dva terminala. Kratko spajanje terminala akumulatora može uzrokovati opekline ili požar.

12. Često provjeravajte jesu li pričvrsni vijci noža i motora dobro zategnuti.

13. Kad uređaj ne upotrebljavate, držite ga u zatvorenom prostoru na suhom, sigurnom mjestu izvan dohvata djece.

14. Akumulator ili uređaj nemojte izlagati vatri ili previsokim temperaturama. Izlaganje vatri ili temperaturama višim od 130 °C može dovesti do eksplozije.

15. OPREZ – Nepropisno postupanje s akumulatorom predstavlja rizik od požara, eksplozije ili kemijskih opeklina.

    • Nemojte rastavljati akumulator.

    • Akumulator zamijenite isključivo originalnim akumulatorom tvrtke Toro. Upotreba drugog tipa akumulatora može uzrokovati požar ili rizik od ozljede.

    • Akumulatore do upotrebe držite izvan dohvata djece i u originalnom pakiranju.

SPREMITE OVE

UPUTE

Dijelovi potrebni za ovaj postupak:

Ako želite, punjač akumulatora možete sigurno pričvrstiti na zid koristeći se rupama na poleđini punjača.

Punjač montirajte u zatvorenom prostoru (primjerice u garaži ili na nekom drugom suhom mjestu), blizu strujne utičnice i izvan dohvata djece.

Pogledajte Slika 3 za pomoć pri montaži punjača.

Punjač stavite na pravilno postavljene nosače kako bi punjač čvrsto stajao (nosači nisu priloženi).

Slika 3

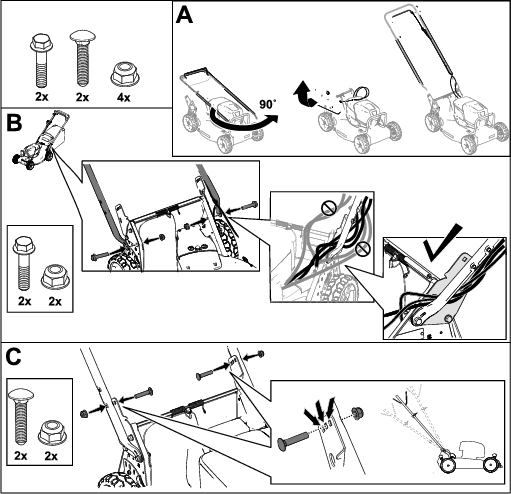

Dijelovi potrebni za ovaj postupak:

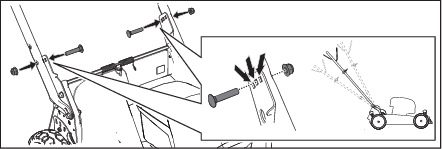

Sastavite donju ručku kako prikazuje Slika 5.

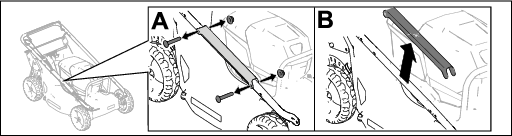

Slika 5

1. Prirubna matica (5/16 inča)
2. Zakrivljena podloška
3. Sklop gornje ručke
4. Donja ručka
5. Vijak (5/16 × 1¾ inča)

Dostupan je niz priključaka i dodatne opreme za poboljšavanje i proširivanje mogućnosti uređaja koje je odobrila tvrtka Toro. Obratite se ovlaštenom serviseru ili distributeru tvrtke Toro ili posjetite stranicu www.Toro.com za popis svih odobrenih priključaka i dodatne opreme.

Kako biste osigurali optimalnu učinkovitost i daljnju primjenjivost certifikata o sigurnosti uređaja, upotrebljavajte samo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Upotreba zamjenskih dijelova i dodatne opreme drugih proizvođača može biti opasna.

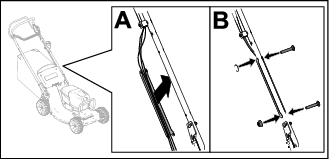

Ako je uređaj nov i samohodni pogon ne radi ili se uređaj polagano kreće prema naprijed, podesite kabel samohodnog pogona.

1. Premjestite uređaj na betoniranu površinu na otvorenom ispred čvrstog zida kako biste spriječili pomicanje uređaja prema naprijed dok motor radi.

2. Postavite uređaj tako da su prednji kotači okrenuti prema zidu.

   Note: Mjesto mora biti dobro prozračeno i bez ikakvog otpada koji bi uređaj mogao odbaciti.

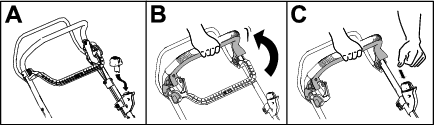

3. Pokrenite motor, pogledajte odjeljak Pokretanje uređaja.

4. Povucite šipku samohodnog pogona prema ručki.

   Note: Kotači bi se trebali početi okretati čim šipka samohodnog pogona dotakne ručku.

5. Isključite motor.

6. Ako morate podesiti uređaj, učinite sljedeće:

   • Ako se kotači ne okreću kad aktivirate šipku samohodnog pogona, vučni remen je prelabav. Okrenite kotačić za podešavanje pogona kotača (Slika 22) u smjeru kazaljke na satu za 1 okret i ponovite korake od 3 do 5.



     Slika 22

     1. Kotačić za podešavanje pogona kotača

   • Ako se kotači okreću prije nego što potpuno aktivirate šipku samohodnog pogona, vučni remen je previše zategnut. Okrenite kotačić za podešavanje pogona kotača (Slika 22) u smjeru suprotnom od kazaljke na satu za 1 okret i ponovite korake od 3 do 5.

7. Kod novog vučnog remena okrenite kotačić za podešavanje pogona kotača u smjeru kazaljke na satu za 1 dodatan okret kako bi se remen mogao normalno rastegnuti dok se ne razradi.

   Note: Ako podešavate korišteni remen, preskočite ovaj korak.

Uvijek kosite s naoštrenim nožem. Oštar nož kosi čisto i bez trganja ili komadanja vlati trave.

1. Ugasite uređaj i pričekajte da se svi pomični dijelovi zaustave.

2. Izvadite akumulator; pogledajte Vađenje akumulatora iz uređaja.

3. Nagnite uređaj bočno kako prikazuje Slika 23.



   Slika 23

   1. Nož
   2. Akcelerator
   3. Vijak noža i fiksacijska podloška

Pregledavanje noževa

Interval servisa održavanja	Postupak održavanja
Prije svake uporabe ili svakodnevno	Provjerite jesu li noževi kosilice istrošeni ili oštećeni.

Pažljivo pregledajte jesu li noževi tupi ili istrošeni, posebno na spojevima ravnih i zakrivljenih dijelova (Slika 24, A). Budući da pijesak i abrazivni materijal mogu prouzročiti trošenje metala koji povezuje ravne i zakrivljene dijelove noža, provjerite nož prije upotrebe uređaja. Ako primijetite utore ili znakove trošenja (Slika 24, B i Slika 24, C), zamijenite nož; pogledajte Uklanjanje noža.

Slika 24

1. Krilo
2. Ravni dio noža
3. Istrošenost
4. Nastali utor

Note: Za najbolje rezultate postavite novi nož prije početka sezone košnje. Tijekom godine izbrusite sve neravnine kako bi oštrica bila u dobrom stanju.

Opasnost

Istrošeni ili oštećeni noževi mogu se slomiti i komadići noža bi mogli biti odbačeni prema vama ili prolaznicima te tako uzrokovati teške tjelesne ozljede ili smrt.

• Povremeno provjerite jesu li noževi istrošeni ili oštećeni.

• Zamijenite sve istrošene ili oštećene noževe.

Pregled akceleratora

Interval servisa održavanja	Postupak održavanja
Prije svake uporabe ili svakodnevno	Pregledajte je li akcelerator istrošen ili oštećen.

Detaljno pregledajte je li akcelerator prekomjerno istrošen (Slika 25). Budući da pijesak i abrazivni materijal mogu prouzročiti trošenje metala (posebno na mjestu označenom brojem 2 kako prikazuje Slika 25), provjerite akcelerator prije upotrebe uređaja. Ako primijetite da je utor na akceleratoru dobio oštar rub ili ako je nastala pukotina, zamijenite akcelerator.

Slika 25

1. Akcelerator
2. Istrošeno mjesto
3. Jezičac
4. Nastala pukotina

Upozorenje

Istrošeni ili oštećeni akcelerator može puknuti i komadić akceleratora može biti odbačen prema vama ili prolaznicima te tako uzrokovati teške tjelesne ozljede ili smrt.

• Povremeno provjerite je li akcelerator istrošen ili oštećen.

• Zamijenite istrošeni ili oštećeni akcelerator.

Oštrenje noža

Interval servisa održavanja	Postupak održavanja
Svakih 50 sati	Naoštrite ili zamijenite nož.Češće provodite održavanje ako oštrica brzo otupi u zahtjevnim ili pjeskovitim uvjetima.

Izbrusite gornju stranu noža kako biste zadržali izvorni kut oštrice (Slika 26, A) i unutarnji radijus oštrice (Slika 26, B). Nož će biti u ravnoteži ako uklonite istu količinu materijala s obiju oštrica.

Slika 26

1. Oštrite samo ovaj kut noža.
2. Ovdje zadržite izvorni radijus.

1. Skinite stražnje kotače i očistite prljavštinu sa zupčanika kotača.



   Slika 28

   1. Zupčanici

2. Nakon čišćenja nanesite malu količinu sredstva protiv zaribavanja na zupčanike.

Note: Ako upravljate uređajem u ekstremnim uvjetima, češćim čišćenjem kotača od preporučenog možete produžiti vijek trajanja zupčanika.

Note: Kako biste spriječili oštećenja brtvi ležajeva, pri čišćenju ležajeva nemojte koristiti visokotlačni mlaz vode.

Important: Nakon što izvadite akumulator, terminale prekrijte čvrstom ljepljivom trakom. Ne pokušavajte onesposobiti ili rastaviti akumulator ili izvaditi bilo koju njegovu komponentu.

Obratite se lokalnim vlastima ili ovlaštenom distributeru za Toro za više informacija o odgovornom recikliranju akumulatora.
