Cortasetos Flex-Force Power System ® de 60 V y 61 cm

El símbolo de alerta de seguridad (Figura 2) aparece tanto en este manual como en la máquina para identificar mensajes de seguridad importantes que deben seguirse con el fin de evitar accidentes.

Figura 2

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le avisa de situaciones o acciones no seguras e irá seguido del término PELIGRO, ADVERTENCIA, o PRECAUCIÓN.

PELIGRO indica una situación peligrosa inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría producir la muerte o lesiones graves.

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede producir lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

Guarde todas las advertencias e instrucciones para su referencia futura.

El término "herramienta eléctrica" que aparece en las advertencias se refiere siempre a una herramienta accionada por el suministro eléctrico de la red (con cable) o una herramienta eléctrica accionada por batería (sin cable).

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

I. Seguridad de la zona de trabajo

1. Mantenga la zona de trabajo limpia y bien iluminada.Las zonas desordenadas u oscuras son una invitación al accidente.

2. No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo.Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los vapores.

3. Mantenga alejados a niños y otras personas mientras utiliza una herramienta eléctrica.Las distracciones pueden hacer que usted pierda el control.

II. Seguridad eléctrica

1. La clavija de la herramienta eléctrica debe ser del tipo correcto para el enchufe. Nunca modifique el enchufe en modo alguno. No utilice adaptadores de enchufe con herramientas eléctricas con toma de tierra.El uso de clavijas sin modificar y enchufes apropiados reducirá el riesgo de descarga eléctrica.

2. Evite tocar superficies conectadas a tierra, tales como tuberías, radiadores, cocinas y frigoríficos.Hay un mayor riesgo de descarga eléctrica si su cuerpo hace tierra.

3. No exponga las herramientas eléctricas a la lluvia o a condiciones húmedas.Si entra agua en una herramienta eléctrica, el riesgo de descarga eléctrica aumenta.

4. No maltrate el cable. No utilice el cable nunca para transportar, arrastrar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, del aceite, de los bordes cortantes y de las piezas móviles.Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

5. Si utiliza una herramienta eléctrica en el exterior, utilice un cable alargador adecuado para el uso en exteriores.El uso de un cable apropiado para el uso en exteriores reduce el riesgo de descarga eléctrica.

6. Si no es posible evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro eléctrico protegido por un dispositivo de corriente residual (interruptor diferencial).El uso de un interruptor diferencial reduce el riesgo de descarga eléctrica.

III. Seguridad personal

1. Manténgase alerta, esté atento a lo que está haciendo y utilice el sentido común mientras utiliza una herramienta eléctrica. No utilice un herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos.Una breve falta de atención mientras utiliza una herramienta eléctrica podría provocar lesiones personales graves.

2. Utilice equipos de protección personal. Lleve siempre protección ocular.El uso de equipos de protección personal como mascarillas, calzado de seguridad antideslizante, casco y protección auditiva en condiciones apropiadas reduce el riesgo de sufrir lesiones personales.

3. Evite el encendido accidental. Asegúrese de que el interruptor está en la posición de APAGADO antes de conectar la herramienta a la toma de corriente y/o a la batería, y antes de levantar o transportar la herramienta.Transportar las herramientas eléctricas con el dedo sobre el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido es una invitación al accidente.

4. Retire cualquier llave de ajuste antes de encender la herramienta eléctrica.Una llave que se deja insertada en una parte rotativa de la herramienta eléctrica puede dar lugar a lesiones personales.

5. No intente alcanzar zonas demasiado alejadas. Pise firme y mantenga el equilibrio en todo momento.Esto permite un mayor control de la herramienta en situaciones imprevistas.

6. Utilice la ropa adecuada. No lleve ropas o joyas sueltas. Mantenga el pelo y la ropa alejados de las piezas móviles.La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en piezas móviles.

7. Si existen dispositivos para la conexión de sistemas de recogida y extracción de polvo, asegúrese de conectarlos y usarlos correctamente.El uso de dispositivos de recolección de polvo puede reducir los riesgos asociados con el polvo.

8. No deje que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse demasiado y pasar por alto los principios de seguridad de las herramientas.Una acción descuidada puede causar lesiones graves en una fracción de un segundo.

IV. Uso y cuidado de las herramientas eléctricas

1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo a realizar.La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

2. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada.

3. Desconecte la clavija del suministro eléctrico y/o extraiga la batería, si es extraíble, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar de accesorio o almacenar la herramienta.Estas medidas de seguridad preventivas reducen el riesgo de un arranque accidental de la herramienta eléctrica.

4. Si no la está usando, guarde la herramienta eléctrica fuera del alcance de los niños, y no permita que la utilicen personas no familiarizadas con la herramienta eléctrica o con estas instrucciones de uso. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos.

5. Mantenimiento de las herramientas eléctricas y los accesorios. Compruebe que las piezas móviles están correctamente alineadas y que se mueven libremente sin agarrotarse, que no hay piezas rotas, y que no hay otras circunstancias que podrían afectar al uso de la herramienta eléctrica. Si existen daños, haga reparar la herramienta eléctrica antes de usarla.Muchos accidentes se deben a un mantenimiento deficiente de las herramientas eléctricas.

6. Mantenga las herramientas de corte afiladas y limpias.Una herramienta de corte bien mantenida con filos bien afilados es más fácil de controlar y hay menos probabilidades de que se agarrote.

7. Utilice la herramienta eléctrica, los accesorios, las brocas, etc., según lo indicado en estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar.El uso de la herramienta eléctrica para operaciones diferentes de las previstas podría dar lugar a una situación de peligro.

8. Mantenga las asas, empuñaduras y otras superficies de agarre secas, limpias y libres de aceite y grasa.Un asa o una superficie de agarre resbaladiza no permite manejar y controlar la herramienta con seguridad en situaciones imprevistas.

V. Uso y cuidado de las herramientas a batería

1. Recargar únicamente con el cargador especificado por el fabricante.Un cargador diseñado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

2. Utilice las herramientas eléctricas únicamente con las baterías específicamente indicadas.El uso de otra batería puede crear un riesgo de incendio y lesiones.

3. Cuando la batería no está en uso, manténgala alejada de otros objetos metálicos, como por ejemplo clips, monedas, llaves, puntillas u otros objetos metálicos pequeños, que podrían hacer una conexión entre un terminal y otro.Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

4. En condiciones de uso incorrecto, puede haber una fuga de líquido de la batería; evite el contacto con dicho líquido. En caso de un contacto accidental, lavar con abundante agua. Si el líquido entra en contacto con los ojos, busque también ayuda médica.El líquido expulsado de la batería puede causar irritación o quemaduras.

5. No utilice una batería o una herramienta dañada o modificada.Las baterías dañadas o modificadas podrían mostrar un comportamiento impredecible que puede provocar incendio, explosión o riesgo de lesiones.

6. No exponga una batería o una herramienta al fuego o a temperaturas excesivas.La exposición al fuego o a temperaturas superiores a los 130 °C puede causar una explosión.

7. Siga todas las instrucciones de carga y no cargue la batería o la herramienta si la temperatura está fuera del intervalo especificado en las instrucciones.Cargar la batería o la herramienta de forma incorrecta o a temperaturas que estén fuera del intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

VI. Mantenimiento

1. El mantenimiento de su herramienta eléctrica debe ser realizado por un técnico de reparaciones debidamente cualificado, utilizando únicamente piezas de repuesto idénticas.Solo de esta manera se garantiza el mantenimiento de la seguridad de la herramienta eléctrica.

2. No realice ningún tipo de mantenimiento en una batería dañada.El mantenimiento de las baterías solo debe ser realizado por el fabricante o por un servicio técnico autorizado.

VII. Advertencias de seguridad para cortasetos

1. No utilice el cortasetos en condiciones meteorológicas adversas, especialmente si hay riesgo de rayos.Esto reduce el riesgo de ser alcanzado por un rayo.

2. Mantenga todos los cables eléctricos alejados de la zona de corte.Los cables eléctricos puede quedar ocultos entre los setos o arbustos y ser cortados accidentalmente por la cuchilla.

3. Lleve protección auditiva.Llevar los equipos de protección idóneos reducirá el riesgo de sufrir pérdida auditiva.

4. Sujete el cortasetos únicamente por las superficies de agarre aisladas, porque la cuchilla podría entrar en contacto con cables ocultos.Si las cuchillas entran en contacto con un cable con corriente, las piezas metálicas expuestas del cortasetos también tendrán corriente y el operador podría recibir una descarga eléctrica.

5. Mantenga todo el cuerpo alejado de la cuchilla. No retire el material cortado ni sujete el material a cortar mientras las cuchillas están en movimiento.Las cuchillas siguen moviéndose después de apagarse el interruptor. Una breve falta de atención mientras maneja el cortasetos puede provocar lesiones personales graves.

6. Antes de eliminar material atascado o realizar tareas de mantenimiento en el cortasetos, asegúrese de que todos los interruptores de corriente estén desconectados y de que la batería se haya extraído o desconectado.La activación inesperada del cortasetos durante la eliminación de material atascado o durante el mantenimiento puede causar lesiones personales graves.

7. Transporte el cortasetos por la empuñadura con la cuchilla parada y tenga cuidado de no accionar ningún interruptor de encendido.Si se transporta correctamente el cortasetos, se reduce el riesgo de un arranque inadvertido y el riesgo de lesiones personales causadas por las cuchillas.

8. Antes de transportar o almacenar el cortasetos, utilice siempre la funda de la cuchilla.Un manejo correcto del cortasetos reduce la posibilidad de sufrir lesiones personales causadas por las cuchillas.

GUARDE ESTAS

INSTRUCCIONES

Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte.

Modelo 51840

139-5251

1. Advertencia – lea el Manual del operador; lleve protección para los ojos; no exponer a la lluvia.
2. Peligro de corte de manos – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores y defensas.

Modelo 51840T

139-5252

1. Advertencia – lea el Manual del operador; lleve protección para los ojos; no exponer a la lluvia.
2. Peligro de corte de manos – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores y defensas.

145-8287

1. Lea el Manual del operador.
2. Programa de reciclaje de baterías Call2Recycle^®
3. Reciclar la batería
4. No desechar de forma incorrecta
5. Mantener alejado del fuego y de llamas desnudas
6. No exponer a la lluvia
7. Peligro de descarga eléctrica

161-3764

1. Estado de carga de la batería

161-3774

161-3788

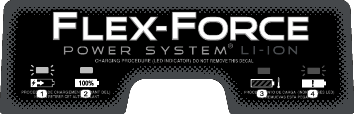

161-3775

1. La batería se está cargando.
2. La batería está completamente cargada.
3. La batería está por encima o por debajo del intervalo de temperatura adecuado.
4. Fallo de carga de la batería

Piezas necesarias en este paso:

Si lo desea, monte el cargador de la batería firmemente en la pared utilizando los orificios de montaje en pared en la parte trasera del cargador.

Móntelo en un espacio interior (tal como un garaje u otro lugar seco), cerca de una toma de corriente y fuera del alcance de los niños.

Consulte la Figura 3 para obtener asistencia sobre el montaje del cargador.

Deslice el cargador sobre las fijaciones correctamente posicionadas para fijarlo en su lugar (fijaciones no incluidas).

Figura 3

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su servicio técnico autorizado o con su distribuidor Toro autorizado, o bien visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y los accesorios de otros fabricantes podrían ser peligrosos.

1. Retire la funda protectora de las cuchillas (Figura 6).

   Advertencia

   Las cuchillas del cortasetos pueden provocar cortes o amputaciones.

   Tenga cuidado al manejar el cortasetos con la funda protectora retirada.



   Figura 6

   1. Funda protectora
   2. Cuchillas

2. Compruebe que los orificios de ventilación del cortasetos están libres de polvo y residuos.

3. Alinee el hueco de la batería con la lengüeta del alojamiento de la empuñadura, sujete la empuñadura, e introduzca la batería en la empuñadura hasta que el cierre encaje en su sitio (Figura 7).



   Figura 7

   1. Interruptor de la empuñadura auxiliar
   2. Empuñadura auxiliar
   3. Interruptor de bloqueo
   4. Gatillo
   5. Cierre de la batería
   6. Zonas de ventilación del cortasetos

4. Coloque una mano en la empuñadura con gatillo. Coloque la otra mano en la empuñadura auxiliar (Figura 7).

5. Presione el interruptor de bloqueo y apriete el interruptor del gatillo mientras activa el interruptor de la empuñadura auxiliar para encender el cortasetos (Figura 7).

   El cortasetos seguirá encendido mientras se aprieten el interruptor de la empuñadura auxiliar y el gatillo. Puede soltar el interruptor de bloqueo una vez que el cortasetos esté funcionando (Figura 7).

1. Mantenga pulsado el botón de bloqueo de la rotación (Figura 8, A).

2. Rote la empuñadura 90° a la izquierda o a la derecha dependiendo del sentido de corte deseado, luego suelte el botón de bloqueo de la rotación para bloquear la empuñadura en la posición deseada (Figura 8, B).

Figura 8

Para apagar el cortasetos, suelte el gatillo, el interruptor de la empuñadura auxiliar, o ambos (Figura 7). Espere al menos 5 segundos para que la cuchilla se detenga.

Cuando no esté utilizando el cortasetos o lo esté transportando hacia o desde el área de trabajo, retire la batería.

Presione el enganche de la batería en la herramienta para liberar la batería, y retire la batería de la herramienta (Figura 9).

Figura 9

1. Cierre de la batería

Important: En el momento de la compra la batería no está totalmente cargada. Antes de usar la herramienta por primera vez, coloque la batería en el cargador y cárguela hasta que el indicador LED indique que la batería está completamente cargada. Lea todas las precauciones de seguridad.

Important: Cargue la batería solo a temperaturas que estén dentro del intervalo apropiado; consulte Especificaciones.

Note: En cualquier momento, presione el botón del indicador de carga de la batería de la batería para mostrar la carga actual (indicadores LED).

1. Compruebe que los orificios de ventilación y los terminales de carga de la batería y el cargador no presentan polvo ni residuos.



   Figura 10

   1. Cavidad de la batería
   2. Terminales de la batería
   3. Botón del indicador de carga de la batería
   4. Indicadores LED (carga actual)
   5. Empuñadura
   6. Luz indicadora LED del cargador
   7. Zonas de ventilación del cargador

2. Alinee el hueco de la batería (Figura 10) con la lengüeta del cargador.

3. Introduzca la batería en el cargador hasta que esté completamente asentada (Figura 10).

4. Para retirar la batería, deslice la batería hacia atrás para sacarla del cargador.

5. Consulte la siguiente tabla para interpretar el significado de la luz indicadora LED del cargador de batería.

   Luz indicadora	Indica:
   Apagado	No hay ninguna batería insertada
   Verde intermitente	La batería se está cargando
   Verde	La batería está cargada
   Rojo	La batería y/o el cargador de batería está por encima o por debajo del intervalo de temperatura adecuado
   Rojo intermitente	Fallo de carga de la batería*

*Consulte para obtener más información.

Important: La batería puede dejarse conectada al cargador durante periodos cortos entre usos.Si la batería no se va a utilizar durante periodos más largos, retire la batería del cargador; consulte Antes del almacenamiento.

• Utilice la herramienta eléctrica para cortar en cualquier sentido con movimientos lentos de barrido.

• Para cortar el crecimiento nuevo, utilice una acción de barrido amplio, de manera que los tallos se dirijan directamente hacia la cuchilla.

• Utilice otra herramienta para recortar cualquier tallo que sea demasiado grande para el cortasetos.

• Si lo desea, puede utilizar una cuerda para facilitar el corte horizontal del seto. Decida a qué altura desea dejar el seto. Extienda una cuerda a lo largo del seto a la altura deseada como guía. Recorte el seto justo por encima de la línea de guía.

1. Apague el cortasetos, retire la batería y coloque el cortasetos en una superficie plana.

2. Limpie la suciedad y los residuos del cortasetos usando un cepillo o un paño húmedo con un detergente suave.

3. Aplique aceite ligero para máquinas (por ejemplo, n.º 10) a lo largo del borde de las cuchillas superiores (Figura 11).



   Figura 11

   1. Aplique aceite para máquinas en el borde superior de las cuchillas.
