Pulvérisateur Multi Pro® 1750

L'écran de l'InfoCenter affiche des informations à propos de la machine, comme son état de fonctionnement, ainsi que divers diagnostics et autres renseignements la concernant. Plusieurs écrans s'affichent sur l'InfoCenter. Vous pouvez alterner entre les écrans à tout moment en appuyant sur le bouton de retour arrière, puis en utilisant les boutons de navigation vers le haut et le bas.
Graphic
G471371s
  1. Témoin lumineux
  2. Capteur de luminosité de l'affichage
  3. Bouton de navigation vers le haut
  4. Bouton de retour arrière
  5. Bouton de navigation réduire/vers la gauche
  6. Bouton de navigation vers le bas
  7. Bouton de navigation augmenter/vers la droite
  8. Bouton Entrée
Remarque : Chaque bouton peut changer de fonction selon les besoins du moment. Chaque bouton est repéré par une icône illustrant sa fonction actuelle.
Icônes utilisés dans laffichage de lInfoCenter
Menu
La cuve est vide (moins de 10 % volume)
Défilement vers le haut/bas
Le volume de la cuve est bas (10 % à 29 %)
Défilement vers la gauche/droite
La cuve est à moitié pleine (30 % à 69 %)
Écran précédent
La cuve est pleine (70 % à 100 %)
Réduire la valeur
Augmenter le volume de la cuve de 1 gallon
Augmenter la valeur
Augmenter le volume de la cuve de 10 gallons
Accepter
Augmenter le volume de la cuve de 25 litres
Enregistrer
La rampe est désactivée
Code PIN
La rampe est active
Quitter menu (anomalies)
Effacer toutes les zones
Tension de la batterie
Effacer la zone active
Le frein de stationnement est serré.
Surface pulvérisée
Sasseoir sur le siège.
Écran toutes zones
Compteur horaire
Naviguer jusquà une zone à pulvériser
Bloqué
Blocage du frein
Blocage de l'accélérateur
Blocage de la vitesse


Aperçu des menus

Pour accéder au système de menus de l'InfoCenter, appuyez sur le bouton de retour arrière depuis l'écran principal. Cela vous amène au menu principal. Voir dans les tableaux suivants la description des options disponibles dans les différents menus :
Image Protégé sous Menus protégés accessible uniquement à l'aide d'un code PIN
Menu principal
Option de menu
Description
Étalonnage
Le menu Étalonnage permet détalonner le débitmètre et le capteur de vitesse; voir le Manuel de l'utilisateur du Multi Pro.
Réglages
Le menu Réglages permet de personnaliser et de modifier les variables de configuration affichées.
Réglages machine
Le menu Réglages machine permet de configure les variables de la machine.
Entretien
Le menu Entretien contient des renseignements concernant la machine, comme le nombre d'heures de fonctionnement et les anomalies de la machine.
Diagnostics
Le menu Diagnostics indique l'état de chaque contacteur, capteur et sortie de commande de la machine. Il peut servir à détecter certains problèmes, car il indique rapidement quelles commandes de la machine sont activées ou désactivées.
À propos
Le menu À propos indique le numéro de modèle, le numéro de série et la version du logiciel de votre machine.
Étalonnage
Option de menu
Description
Test Speed
Permet de régler la vitesse d'essai pour l'étalonnage.
Flow Cal
Permet détalonner le débitmètre.
Speed Cal
Permet détalonner le capteur de vitesse.
Use Flow Cal Default
Réinitialise létalonnage du débit à la moyenne calculée par défaut, pas au volume réel.
Use Speed Cal Default
Réinitialise létalonnage de la vitesse à la moyenne calculée par défaut, pas à la vitesse réelle.
Réglages
Option de menu
Description
Entrez le code PIN
Permet à une personne (surintendant/mécanicien) autorisée par votre entreprise et détenant le code PIN d'accéder aux menus protégés.
Rétroéclairage
Permet de régler la luminosité de l'affichage LCD.
Langue
Permet de choisir la langue utilisée dans laffichage*.
Unités
Permet de choisir les unités utilisées dans laffichage (impériales ou métriques)
Menus protégésImage
Permet d'accéder aux menus protégés.
Protection des réglagesImage
Permet de modifier les paramètres dans les réglages protégés
Réglages machine
Option de menu
Description
Alerte cuve
Règle lalerte de bas volume de la cuve.
Aide en côte
Active ou désactive la fonction daide en côte.
Geolink Image
Option de navigation par satellites
Rampe gauche Image
Règle la largeur de la section gauche.
Rampe centrale Image
Règle la largeur de la section centrale.
Rampe droite Image
Règle la largeur de la section droite.
Retour aux réglages dusine Image
Réinitialise les valeurs par défaut.
Entretien
Option de menu
Description
Anomalies
Le menu Anomalies contient la liste des anomalies récentes de la machine. Voir le Manuel d'entretien ou adressez-vous à votre distributeur Toro agréé pour plus de renseignements sur le menu Anomalies et sur les données qu'il contient.
Hours
Indique le nombre d'heures de fonctionnement de la machine, du moteur et de la PDF, ainsi que le nombre d'heures de transport et encore restant avant le prochain entretien.
Flow Rate Image
Affiche le débit actuel.
Flow Cal Value Image
Affiche le multiplicateur actuel utilisé pour calculer la différence entre le débit supposé et le débit étalonné.
Speed Cal Value Image
Affiche le multiplicateur actuel utilisé pour calculer la différence entre la vitesse supposée et la vitesse étalonnée.
Diagnostics
Option de menu
Description
Pumps
Permet daccéder aux options entrée de la pompe, rinçage momentané et rinçage temporisé.
Booms
Permet daccéder aux entrées et sorties des rampes.
Throttle Lock
Permet daccéder aux entrées et sorties du blocage de l'accélérateur.
Engine Run
Permet daccéder aux entrées et sorties du moteur.
À propos
Option de menu
Description
Modèle
Indique le numéro de modèle de la machine.
Nº de série
Indique le numéro de série de la machine..
Rév. logiciel
Indique la version du logiciel du programmateur principal.
Rév. logiciel InfoCenterImage
Indique la version du logiciel de l'InfoCenter.
Bus ICANImage
Indique le bus CAN

Menus protégés

Plusieurs paramètres de configuration du fonctionnement peuvent être sélectionnés dans le menu Réglages de l'affichage. Bloquez ces paramètres à partir du Menu protégé.
Remarque : À la livraison de la machine, le code d'accès initial est programmé par votre distributeur.
Accès aux menus protégés
Remarque : Le code PIN par défaut à la sortie d'usine de la machine est 0000 ou 1234.
Si vous changez de code PIN et que vous l'oubliez, demandez l'aide de votre distributeur Toro agréé.
    Graphic
    G510565

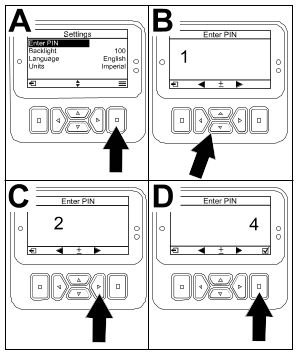

  1. Dans le Menu Principal, naviguez jusqu'au menu Settings (Réglages), puis appuyez sur le bouton de sélection.
  2. Graphic
    G510564
  3. Sous Settings (Réglages), naviguez jusqu'à Enter PIN (Saisir PIN) et appuyez sur le bouton de sélection .
  4. Pour saisir le code PIN, appuyez sur les boutons de navigation vers le haut/bas jusqu'à ce que le premier chiffre correct s'affiche, puis appuyez sur le bouton de navigation droit pour passer au chiffre suivant. Répétez cette procédure jusqu'à ce que le dernier chiffre soit saisi.
  5. Appuyez sur le bouton de sélection .
    Remarque : Si laffichage accepte le code PIN, le menu protégé est déverrouillé et le mot « PIN » s'affiche en haut à droite de l'écran.
  6. Pour verrouiller le menu protégé, tournez le commutateur d'allumage à la position Arrêt puis à la position Contact.
Affichage et modification des paramètres des menus protégés
  1. Sous Réglages, naviguez jusqu'à l'option Protection des réglages.
  2. Pour afficher et modifier les réglages sans saisir de code PIN, utilisez le bouton de sélection pour changer l'option Protection des réglages à Image (désactivée).
  3. Pour afficher et modifier les réglages en saisissant un code PIN, utilisez le bouton de sélection pour changer l'option Protection des réglages à Image (activée), saisissez le code PIN et tournez le commutateur d'allumage à la position Arrêt, puis ramenez-la à la position Contact.

Réglage de lalerte de la cuve du pulvérisateur

    Graphic
    G511350
  1. Sélectionnez Machine Settings Réglages machine.
  2. Sélectionnez Tank Alert Alerte cuve.
  3. Utilisez les boutons directionnels pour saisir la quantité minimum dans la cuve à laquelle l'alerte s'affichera pendant le fonctionnement du pulvérisateur.

Réglage des tailles de rampes

  1. Sélectionnez Réglages machine.
  2. Sélectionnez la rampe que vous souhaitez mettre à jour.
  3. Utilisez les boutons directionnels pour changer la taille de la rampe par paliers de 2,5 cm (1 po).

Réinitialisation des réglages par défaut

Réglage
Valeur par défaut
Vitesse d'essai
0,0
Aide en côte
activée
Alerte cuve du pulvérisateur
1 l/gal
Rampe L
80 po
Rampe C
60 po
Rampe R
80 po
  1. Sélectionnez Réglages machine.
  2. Sélectionnez Retour réglages d'usine.

Saisie du volume de la cuve du pulvérisateur

Remarque : Lalerte de la cuve est réinitialisée lorsque vous changez le volume.
    Graphic
    G511620
  1. Appuyez sur le bouton Entrée pour naviguer vers la droite.
    Le volume actuel de la cuve saffiche.
  2. Appuyez sur le bouton pour augmenter ou réduire le volume de la cuve.
    1. Appuyez sur les boutons vers le haut/bas pour passer à ±10 (unités américaines) ou ±25 (unités métriques).
    2. Appuyez sur les boutons vers la gauche/droite pour modifier le volume de 1 palier à la fois.

Écrans Zone totale et Zone secondaire

Ces écrans affichent :
  • La zone pulvérisée (acres, hectares ou 1000 pi2
  • Le volume pulvérisé (gallons US ou litres)
Les données de zone et de volume saccumulent jusquà ce que vous les réinitialisiez.
Utilisez une sous-zone individuelle pour chaque tâche de pulvérisation sur le site. Vous pouvez utiliser jusquà 20 sous-zones.
Remarque : Veillez à naviguer jusquà la sous-zone sur laquelle vous travaillez avant de commencer à pulvériser. La sous-zone indiquée sur lécran est la sous-zone active pour laccumulation de couverture.
Réinitialisation des données de zone totale et de volume total
    Graphic
    G511618
  1. Appuyez sur le bouton de Retour arrière pour naviguer jusquà lécran Zone totale.
  2. Appuyez sur le bouton vers la droite pour réinitialiser les données de la Zone totale.
    Remarque : Lorsque vous réinitialisez les données de zone totale et de volume total dans lécran Zone totale, toutes les données de chaque sous-zone sont aussi réinitialisées.
Réinitialisation des données dune zone secondaire et de volume
    Graphic
    G511619
  1. Appuyez sur le bouton Retour arrière pour naviguer jusquà un écran de sous-zone.
  2. Appuyez sur le bouton vers le haut pour réinitialiser les données de sous-zone
Avis
Des avis s'affichent automatiquement sur l'écran de l'InfoCenter quand une fonction de la machine exige une action supplémentaire. Par exemple, si vous essayez de démarrer le moteur tout en enfonçant la pédale de déplacement, un avis s'affiche pour indiquer que la pédale doit être à la position neutre.
Appuyez sur un bouton de laffichage pour supprimer lavis.
200
Démarrage empêché commande de pompe active
201
Démarrage empêché point mort non sélectionné
202
Démarrage empêché siège inoccupé
203
Démarrage empêché la pédale d'accélérateur n'est pas en position neutre
204
Démarrage empêché Expiration de la temporisation d'engagement du démarreur
205
Frein de stationnement serré
206
Démarrage de la pompe empêché rampe active
207
Démarrage de la pompe empêché haut régime moteur
208
Blocage d'accélérateur/régime empêché pompe non active
209
Blocage d'accélérateur empêché frein de stationnement desserré
210
Blocage du régime empêché siège inoccupé ou frein de stationnement serré
211
Blocage d'accélérateur/régime empêché embrayage ou frein de service engagé
212
Alerte de bas niveau de cuve
213
Pompe de rinçage active
220
Étalonnage du débitmètre
221
Étalonnage du débitmètre remplissez le réservoir d'eau et saisissez le volume versé
222
Étalonnage du débitmètre activez la pompe
223
Étalonnage du débitmètre activez toutes les rampes
224
Étalonnage du débitmètre étalonnage commencé
225
Étalonnage du débitmètre étalonnage terminé
226
Étalonnage de débitmètre sortie du mode étalonnage
231
Étalonnage du capteur de vitesse
232
Étalonnage du capteur de vitesse remplissez le réservoir d'eau douce et appuyez sur suivant
233
Étalonnage du capteur de vitesse remplissez le pulvérisateur à moitié d'eau et appuyez sur suivant
234
Étalonnage du capteur de vitesse saisissez la distance d'étalonnage et appuyez sur suivant
235
Étalonnage du capteur de vitesse balisez et parcourez la distance saisie avec les sections de rampe désactivées
236
Étalonnage du capteur de vitesse étalonnage en cours
237
Étalonnage du capteur de vitesse étalonnage terminé
238
Étalonnage du capteur de vitesse désactivez les rampes
241
Étalonnage hors plage, valeur par défaut utilisée
Codes d'anomalie dentretien
La liste ci-après indique les codes d'anomalie générés par le programmateur électronique (TEC) pour identifier les dysfonctionnements du système électrique qui se sont produits pendant lutilisation de la machine.
Si des anomalies sont affichées sur lécran, contactez votre dépositaire-réparateur agréé.
Code
Description
1
Le TEC est défectueux
2
Un ou plusieurs des fusibles de sortie du TEC (7,5 A) sont défectueux
3
Le relais dalimentation principale ou le câblage du circuit est défectueux
4
Le système de charge ou le câblage du circuit est défectueux
5
Le relais de démarrage ou le câblage du circuit est défectueux
6
Le circuit du relais de coupure est défectueux
7
Lembrayage de la pompe de pulvérisation ou le câblage du circuit est défectueux
8
Le voyant de la pompe de pulvérisation ou le câblage du circuit est défectueux
9
Le blocage de l'accélérateur ou le câblage du circuit est défectueux
10
Le voyant de blocage de l'accélérateur ou le câblage du circuit est défectueux
11
Lactionneur de la vanne générale des rampes ou le câblage du circuit est défectueux
12
Le relais de la pompe de rinçage, la pompe de rinçage optionnelle ou le câblage du circuit est défectueux
13
Le solénoïde de maintien du frein ou le câblage du circuit est défectueux
14
Le logiciel de lInfoCenter nest pas reconnu par le TEC
15
Le manocontact du frein ou le câblage du circuit est défectueux (le circuit est fermé bien que la pédale de frein soit relâchée)
16
Le freins de service, le capteur de position neutre de la pédale d'accélérateur ou le câblage du circuit est défectueux (le circuit est ouvert bien que la pédale de frein ou d'accélérateur soit relâchée)
17
Expiration de la temporisation de la commande de démarrage à froid (la commande est restée engagée plus de 30 secondes)
Entrées et sorties de diagnostic
Les diagnostics sont utilisés pour dépister les dysfonctionnements de la machine et pour vérifier le bon fonctionnement des composants et câblages de circuit nécessaires.
Paramètres de la pompe
Entrées
Sorties
Commande de pompe
Pompe principale
Rinçage momentané
Pompe de rinçage
Rinçage temporisé
Position neutre de pédale daccélérateur
Temporisation
Paramètres des rampes
Entrées
Sorties
Rampe gauche
Rampe générale
Rampe centrale
Rampe droite
Rampe générale
Paramètres du moteur
Entrées
Sorties
Position Démarrage de la clé
Fonctionnement correct
Position Contact de la clé
Sortie moteur
Point mort
Siège ou frein de stationnement
Pompe désactivée
Paramètres de blocage d'accélérateur
Entrées
Sorties
Commande de blocage d'accélérateur/régime
Blocage accélérateur/régime
Point mort
Frein de stationnement
Pompe principale
Embrayage désactivé
