Menú
|
 |
El depósito está vacío
(menos del 10% de volumen) |
|
 |
Desplazamiento hacia arriba/hacia
abajo |
 |
El volumen del depósito es
bajo (10% a 29%) |
|
 |
Desplazamiento hacia la izquierda/hacia
la derecha |
 |
El depósito está medio
lleno (30% a 69%) |
|
 |
Pantalla anterior |
 |
El depósito está lleno
(70% a 100%) |
|
 |
Reducir valor
|
 |
Aumentar el volumen del depósito
en 4 L (1 galón) |
|
 |
Aumentar valor
|
 |
Aumentar el volumen del depósito
en 38 litros (10 galones)
|
|
 |
Aceptar
|
 |
Aumentar el volumen del depósito
en 25 litros (7 galones)
|
|
 |
Guardar
|
 |
Brazo desactivado |
|
 |
Contraseña PIN |
 |
Brazo activado
|
|
 |
Salir del menú Fallos |
 |
Borrar todas las áreas |
|
 |
Voltaje de la batería |
 |
Borrar área activa |
|
 |
El freno de estacionamiento está
puesto. |
 |
Áreas fumigadas |
|
 |
Siéntese en el asiento. |
 |
Pantalla de todas las áreas |
|
 |
Horímetro
|
  |
Navegue a una área
de fumigación |
|
 |
Bloqueado
|
|||
 |
Bloqueo del freno |
 |
Bloqueo del acelerador |
|
 |
Bloqueo de velocidad |
Protegido en Menús
protegidos – accesible solo al introducir el
PIN| Elemento del menú |
Descripción
|
|---|---|
| Calibración
|
El menú Calibración
se utiliza para calibrar el caudalímetro y el sensor de velocidad;
consulte el Manual del operador del Multi Pro.
|
| Ajustes
|
El menú Ajustes permite personalizar
y modificar las variables de configuración de la pantalla. |
| Ajustes de la máquina |
El menú Ajustes de la máquina
permite configurar las variables de la máquina.
|
| Mantenimiento
|
El menú Mantenimiento contiene
información sobre la máquina, como por ejemplo horas de
uso y otros datos similares.
|
| Diagnóstico
|
El menú Diagnósticos
muestra el estado de cada interruptor y sensor de la máquina
y de la salida de cada control. Puede utilizar
esta información para identificar y resolver
algunos problemas, puesto que indica rápidamente los controles
de la máquina que están
activados o encendidos, y los que están desactivados o apagados. |
| Acerca de
|
El menú Acerca de muestra
el número de modelo, el número de serie y la versión
del software de su máquina.
|
| Elemento del menú |
Descripción
|
|---|---|
| Velocidad de la prueba |
Establece la velocidad de la prueba
para la calibración. |
| Calibración del caudal |
Calibra el caudalímetro. |
| Calibración de la velocidad |
Calibra el sensor de velocidad. |
| Usar los valores predeterminados
para la calibración del caudal
|
Restablece la calibración
de caudal al valor medio calculado predeterminado, no al volumen real. |
| Usar los valores predeterminados
para la Calibración de la velocidad
|
Restablece la calibración
de la velocidad al valor medio calculado predeterminado, no a la velocidad
real. |
| Elemento del menú |
Descripción
|
|---|---|
| Introducir PIN
|
Permite que una persona (superintendente/técnico)
autorizada por la empresa acceda a los menús protegidos mediante
un código PIN. |
| Retroiluminación |
Controla el brillo de la pantalla
LCD. |
| Idioma
|
Controla el idioma utilizado en
la pantalla*. |
| Unidades
|
Controla las unidades utilizadas
en la pantalla (imperial, césped o métrico). |
| Menús protegidos
|
Permite el acceso a los menús
protegidos. |
| Ajustes de protección |
Permite modificar los valores
de Ajustes protegidos. |
| Elemento del menú |
Descripción
|
|---|---|
| Alerta depósito |
Establece la alerta por bajo volumen
del depósito. |
| Asistencia en cuestas |
Habilita o deshabilita la función
de asistencia en cuestas. |
| GeoLink |
Opción de navegación
por satélite |
| Brazo izquierdo
|
Ajusta el ancho de la sección
izquierda. |
| Brazo central
|
Ajusta el ancho de la sección
central. |
| Brazo derecho
|
Ajusta el ancho de la sección
derecha. |
| Restaurar valores predeterminados |
Restablece los valores predeterminados. |
| Elemento del menú |
Descripción
|
|---|---|
| Fallos
|
El menú Fallos contiene una
lista de los fallos recientes de la máquina. Consulte el Manual de mantenimiento o póngase
en contacto con su distribuidor autorizado Toro si desea más información
sobre el menú Fallos y la información que contiene. |
| Horas
|
Muestra el número total de
horas de operación de la máquina, el motor y la TDF, así
como el número de horas de transporte
y el mantenimiento programado.
|
| Caudal |
Muestra el caudal actual. |
| Valor para la Calibración
de caudal |
Muestra el multiplicador actual
utilizado para calcular la diferencia entre el caudal supuesto y el
caudal calibrado. |
| Valor para la calibración
de velocidad |
Muestra el multiplicador actual
utilizado para calcular la diferencia entre la velocidad supuesta
y la velocidad calibrada. |
| Elemento del menú |
Descripción
|
|---|---|
| Bombas
|
Este menú ofrece acceso a
las opciones para las entradas de la bomba, el enjuague puntual y
el enjuague temporizado. |
| Brazos
|
Accede a las entradas y salidas
de los brazos. |
| Bloqueo del acelerador |
Accede a las entradas y salidas
del bloqueo del acelerador.
|
| Motor – marcha
|
Accede a las entradas y salidas
de funcionamiento del motor.
|
| Elemento del menú |
Descripción
|
|---|---|
| Modelo
|
Muestra el número de modelo
de la máquina. |
| NS
|
Muestra el número de serie
de la máquina. |
| Revisión S/W |
Indica la revisión de software
del controlador principal.
|
| Revisión S/W del InfoCenter |
Indica el número de revisión
del software del InfoCenter.
|
| Bus ICAN |
Muestra datos del Bus CAN |
.

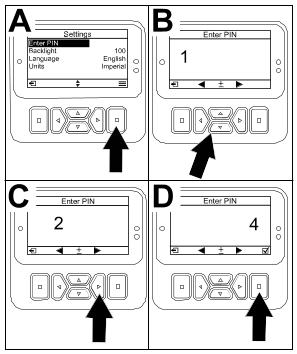

hasta que aparezca el primer
dígito correcto y, a continuación, pulse el botón de
navegación Derecha
para desplazarse al dígito
siguiente. Repita este paso hasta que haya introducido el último
dígito.
.
(Desactivado).
(Activado), introduzca
el código PIN y gire la llave del interruptor de encendido a
la posición de Desconectado y luego a la posición de Conectado.
| Ajuste
|
Valor predeterminado |
| Velocidad de la prueba |
0.0
|
| Asistencia en cuestas |
habilitada
|
| Alerta depósito de fumigación |
1 gal/ltr
|
| Brazo izquierdo
|
203 cm (80") |
| Brazo Central
|
152 cm (60") |
| Brazo derecho
|
203 cm (80") |
para desplazarse a la derecha.
hasta que llegue a ±10 (unidades
de EE. UU.) o ±25 (unidades métricas).
para cambiar el volumen en 1
incremento.
| 200
|
Arranque prohibido—interruptor de la bomba activo |
| 201
|
Arranque prohibido—no está en Punto muerto |
| 202
|
Arranque prohibido—operador fuera del asiento |
| 203
|
Arranque prohibido – el pedal del acelerador no está
en la posición de reposo.
|
| 204
|
Arranque prohibido—se ha superado el tiempo de actividad
del motor de arranque |
| 205
|
El freno de estacionamiento está
puesto |
| 206
|
Arranque de la bomba prohibido—brazo activo
|
| 207
|
Arranque de bomba prohibido- rpm
motor altas |
| 208
|
Bloqueo del acelerador/velocidad
prohibido— la bomba no está activada |
| 209
|
Bloqueo del acelerador prohibido—el freno de estacionamiento no
está puesto |
| 210
|
Bloqueo de velocidad prohibido – el operador no está en el
asiento o el freno de estacionamiento está puesto |
| 211
|
Bloqueo del acelerador/velocidad
prohibido— el embrague está engranado
o el freno de estacionamiento está puesto
|
| 212
|
Alerta por bajo volumen en el
depósito |
| 213
|
La bomba de enjuague está
activada |
| 220
|
Calibración del sensor de
caudal |
| 221
|
Calibración del sensor de
caudal – llene el depósito de agua
e introduzca el volumen añadido
|
| 222
|
Calibración del sensor de
caudal – encienda la bomba |
| 223
|
Calibración del sensor de
caudal—encienda todos los brazos |
| 224
|
Calibración del sensor de
caudal—calibración iniciada |
| 225
|
Calibración del sensor de
caudal—calibración finalizada |
| 226
|
Calibración del sensor de
caudal – saliendo del modo de calibración |
| 231
|
Calibración del sensor de
velocidad |
| 232
|
Calibración del sensor de
velocidad—llene el depósito de agua
limpia y pulse Siguiente. |
| 233
|
Calibración del sensor de
velocidad—llene el depósito de fumigación
hasta la mitad con agua y pulse Siguiente.
|
| 234
|
Calibración del sensor de
velocidad – introduzca la distancia de calibración
y pulse Siguiente |
| 235
|
Calibración del sensor de
velocidad – marque y conduzca la distancia
introducida con las secciones de brazo desactivadas
|
| 236
|
Calibración del sensor de
velocidad – calibración del sensor de
velocidad en progreso |
| 237
|
Calibración del sensor de
velocidad—calibración del sensor de
velocidad finalizada |
| 238
|
Calibración del sensor de
velocidad – apague los brazos |
| 241
|
Calibración fuera de límites:
usando valores predeterminados
|
| Código
|
Descripción
|
|---|---|
| 1
|
El TEC está defectuoso |
| 2
|
Uno o más de los fusibles
de salida TEC (7.5 A) está defectuoso
|
| 3
|
El relé de potencia principal
o el cableado del circuito está defectuoso
|
| 4
|
El sistema de carga o el cableado
del circuito está defectuoso
|
| 5
|
El relé de arranque o el
cableado del circuito está defectuoso
|
| 6
|
El circuito del relé de apagado
está defectuoso |
| 7
|
El embrague de la bomba de fumigación
o el cableado del circuito está defectuoso
|
| 8
|
El testigo de la bomba de fumigación
o el cableado del circuito está defectuoso
|
| 9
|
El bloqueo del acelerador o el
cableado del circuito está defectuoso
|
| 10
|
El indicador de bloqueo del acelerador
o el cableado del circuito está defectuoso
|
| 11
|
El actuador de la válvula
maestra del brazo o el cableado del circuito está defectuoso |
| 12
|
El relé de la bomba de enjuague,
la bomba de enjuague opcional o el cableado del circuito está
defectuoso |
| 13
|
El solenoide de retención
del freno o el cableado del circuito está defectuoso |
| 14
|
El software del InfoCenter no
es reconocido por el TEC |
| 15
|
El interruptor de presión
del freno o el cableado del circuito está defectuoso (el circuito
está cerrado incluso cuando no
está pisado el pedal de freno)
|
| 16
|
El sensor del freno de servicio
o de la posición de reposo del acelerador, o el cableado del
circuito, está defectuoso (el
circuito está abierto, incluso cuando no está pisado el
pedal del freno o del acelerador)
|
| 17
|
Desconexión del motor de
arranque (el motor de arranque ha estado activado durante más
de 30 segundos) |
| Entradas
|
Salidas
|
|---|---|
| Interruptor de la bomba |
Bomba principal
|
| Enjuague puntual
|
Bomba de enjuague |
| Enjuague temporizado |
|
| Acelerador posición Inicio |
|
| Temporizador
|
| Entradas
|
Salidas
|
|---|---|
| Brazo izquierdo
|
Brazo maestro
|
| Brazo central
|
|
| Brazo derecho
|
|
| Brazo maestro
|
| Entradas
|
Salidas
|
|---|---|
| Arranque con llave |
OK Marcha
|
| Llave Marcha
|
Salida del motor
|
| Punto muerto
|
|
| Asiento o freno de estacionamiento |
|
| Bomba apagada
|
| Entradas
|
Salidas
|
|---|---|
| Interruptor de bloqueo del acelerador/bloqueo
de velocidad |
Bloqueo acelerador/velocidad |
| Punto muerto
|
|
| Freno de estacionamiento |
|
| Bomba principal
|
|
| Embrague inactivo |
